видео и рекомендации, как правильно установить водонагреватель

Отсутствие централизованного горячего водоснабжения на сегодняшний день – проблема не только мелких населенных пунктов, но и крупных городов. Иногда воду могут отключать, или же она в разное время суток имеет разную температуру, либо идет слишком ржавая. Естественно, что платить за горячую воду, которую часто отключают или подают в некачественном виде, готовы не все. Именно поэтому установка бойлера – лучшее решение, которое позволит обеспечить себя и свою семью горячим водоснабжением, когда это нужно.

Сегодняшний материал будет посвящен тому, как устанавливать водонагреватель в квартире или на даче. Также в материале присутствует обучающее видео касательно особенностей установки бойлеров своими руками.

Установка бойлера: видео

Производители водонагревателей предлагают покупателям своей продукции разные модификации изделий, которые рассчитаны на установку как в доме, так и в квартире , как в ванной комнате, так и в других помещениях. В зависимости от потребностей бойлеры имеют разный объем бака.

Наиболее распространенные типы электрических водонагревателей в быту – это:

  • накопительные;
  • проточные.

Оба типа бойлеров имеют свои особенности работы, но каждый из них, если подключить его правильным образом, будет обеспечивать горячей водой одновременно и кран и душ. Таким образом, если установить водонагреватель нужным способом, вы сможете получать горячую воду как в ванной комнате, так и на кухне от одного устройства.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию. Поэтому оба типа бойлеров оснащены нагревательным элементом. При наличии схемы подключения, инструментов и расходных материалов вы сможете без труда установить у себя в квартире или на даче бойлер своими руками.

Ниже прилагаем обучающее видео о том, как установить своими руками водонагреватель, и что для этого потребуется.

Особенности установки своими руками

Естественно, чтобы своими руками установить в доме или квартире водонагреватель любого типа, нужно хотя бы на минимальном уровне понимать

особенности работы с сантехникой и понимать, по какому принципу работает бойлер.

При установке водонагревателя нельзя упускать даже малейшие детали работы, иначе вы можете своими неверными действиями нарушить всю схему подключения и устройство будет некорректно работать.

Конечно же, установка водонагревателя своими руками позволит сэкономить средства на работе мастера, но покупать аксессуары для монтажа конструкции все равно придется . Также помните, что в зависимости от типа бойлера его устанавливать следует в соответствии с правилами безопасности.

Итак, перед установкой следует сделать следующее:

  • четко продумайте, где будет размещена конструкция;
  • свободный доступ к бойлеру должен быть не только при его установке, но и при последующем использовании;
  • стена, где будет установлен водонагреватель, должна быть ровной и выдерживать вес конструкции;
  • обратите внимание, в каком состоянии находится электрическая проводка в вашем доме.
    При установке водонагревателей качество проводов и их состояния являются важным условием для безопасности при их использовании;
  • проверьте состояние всех труб и стояков. При необходимости замените их;
  • держите при себе схему подключения с указанием разводки труб на кран и душ.

Как правило, конструкция бойлера включает в себя такие элементы:

  • корпус;
  • провод питания;
  • выводная труба для воды;
  • клапан давления.

Особенности выбора водонагревателя

Выбор водонагревателей в специализированных магазинах, рынках и в Интернете сейчас огромен, они отличаются друг от друга по объему , мощности, типу установки, цене и прочим параметрам.

Вполне естественно, что любой хочет приобрести модель, которая бы сочетала в себе разумную цену и достойное качество, и обладала при этом рядом полезных функций.

Итак, что же нужно учитывать при покупке бойлера, независимо от его типа, марки-производителя и стоимости:

  • конструкция должна быть надежной;
  • желательно, чтобы водонагреватель был универсальным в плане установки, особенно если вы планируете на лето переезд из квартиры на дачу;
  • как накопительный, так и проточный водонагреватель должен одновременно подавать воду на душ и на кран;
  • желательно, чтобы конструкция подразумевала наличие предохранительного клапана в качестве защитного средства от неисправностей;
  • бойлер должен быть сделан только из качественных материалов;
  • конструкция должна быть такой, чтобы прибор можно было установить дома своими руками и в оперативном режиме;
  • изделие должно быть привлекательным внешне и быть качественно изготовленным;
  • обязательно при покупке водонагревателя интересуйтесь, какие существуют условия его корректной эксплуатации, чтобы в будущем он не пришел раньше времени в негодность.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

  • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
  • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
  • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
  • после установки бойлера на стену, подключите его к водопроводу;
  • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
  • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
  • также при закрытом клапане установите трубы и на горячую воду;
  • подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Установка и подключение накопительного водонагревателя – схема и видео

Правильная установка водонагревателя в квартире или частном доме – универсальное решения обеспечить бесперебойное горячее водоснабжения. Условие особенно актуально для жителей многоквартирных домов, где периодически происходит отключение подачи горячей воды (сезонная опрессовка труб, профилактика, диагностика, ремонт и т.д.).

В одной из статей мы вели разговор об устройстве и выборе электрического водонагревателя.



Итак, выбор сделан, отметены все предложения об установке нагревателя воды «мастерами» за космические цены и решено устанавливать бойлер самостоятельно. Ничего сверхъестественного в подключении нет, но потребуется некоторый инструмент и внимание.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли? Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под прибор.

Поскольку регулировать температуру моментально необходимости не будет, то удаленность от точки использования в нашем случае мы не рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

Подключение накопительного водонагревателя к водопроводу - схема

Установка накопительного водонагревателя требует более основательного подхода. К тому же, он позволяет использовать горячую воду из прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя (накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» - это «стояки» - две трубы, проходящие через все квартиры подъезда и снабжающие их водой (холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то краны открывают, не используется - то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг подачу воды неожиданно отключают - вся она устремится в уже пустой стояк с холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного водонагревателя входит такое защитное устройство. Будьте внимательны при проверке комплектации!

6 - сливной вентиль - кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для слива воды выше обратного клапана. В противном случае опустошить бак вам не удастся - вода просто не будет вытекать из емкости.

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по различным причинам.

Обратим внимание на кран «4» - он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все жители подъезда – вода пойдет в стояк.

Главное правило использования - если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме - «1» и «2» краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на профилактику и горячую воду отключают, подключаем наше устройство к сети 220В, открываем краны «1» и «2», а кран «4» - закрываем.

Схема подключения накопительного водонагревателя к открытой емкости

В частных домах, коттеджах или на даче, где нет централизованного водоснабжения (или по другим причинам) используют накопительные баки для воды, которые, как правило, располагаются на крыше. Это не является ограничением для использования водонагревателя. Единственное, расстояние от прибора до емкости должно быть не менее 2-х м, и если в водопроводе давление более 6 бар, то нужно обязательно установить редуктор (на входе, перед бойлером) для снижения давления.

В зависимости от удаленности от верхней точки бойлера или насосной станции применяют разные схемы подключения.

Схема подключения если высота между водонагревателем и емкостью для воды менее 2-х метров

Схема подключения накопительного водонагревателя ниже 2 м

Схема подключения если высота между бойлером и накопительным баком для воды более 2-х метров

Схема подключения накопительного водонагревателя выше 2 м

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Как установить водонагреватель накопительный электрический - видео

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение к имеющейся розетке для стиральной машины – через вилку (конечно, при условии, что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки. Причин тому несколько.

  • Первое, работа с электропроводкой требует определенных навыков и знаний и в случае несоблюдения определенных моментов при монтаже, грозит поражением током или выходом из строя электроприборов.
  • Второе, вам будет с кого спросить за некачественную работу. Конечно, если вы заключили договор с подрядной организацией.
  • Ну и наконец, не будет проблем с тем, какой провод выбрать, какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

Ванная своими руками — ТаВанная.ру Инструкция самостоятельной установки водонагревателей - Ванная своими руками

Установка водонагревателя своими руками проста. Имея схемы и инструкцию произвести монтаж самостоятельно можно за полтора часа. По сути, схема подключения идентична для всех водонагревателей. В результате установки вашей семье станет намного комфортнее. Даже мытье посуды будет доставлять удовольствие. Особенно в холодную пору года.

Содержание статьи

  • 1 Какими могут быть водонагреватели
  • 2 Куда монтировать
  • 3 Установка электроводонагревателя проточного типа
  • 4 Монтаж нагревателя накопительного типа

Какими могут быть водонагреватели

Правильная схема подключения водонагревателя

Их делят на накопительные и проточные.

  1. Проточные. Такие устройства пропускают через себя воду, в результате чего она нагревается 30-60 секунд. Применяется такой тип нагревателей при необходимости получить быстро горячую воду в достаточно большом количестве. Их размеры компактные, в результате чего с местом выбора их установки проблем не возникает. Проточный тип имеет серьезный недостаток — потребность в большой мощности. Чтобы обеспечить нормальную струю горячей воды, нагреватель должен иметь мощность в 6 кВт. Платить за его работу в доме придется много.
  2. Накопительные. Выполнены в виде большого бака, внутри которого происходит нагрев воды. Уровень потребления электроэнергии значительно ниже, потому устанавливать их в домах и квартирах намного практичнее. Этот водонагреватель обеспечит горячей водой все семейство. В зависимости от численности членов семьи, следует выбирать баки от 50 до 150 литров. Так, 150 литров — это оптимальный объем для семьи из четырех человек.

Сейчас многие отдают предпочтение электрическим или газовым нагревателям. Газовые работают от трубы, подающей в дом газ. Разумеется, при возможности лучше осуществлять именно установку такого нагревателя, поскольку оплата за газ значительно ниже, нежели за электроэнергию. Подключать его должны лишь специалисты. Своими руками браться за работу ни в коем случае нельзя.

Учитывая все плюсы и минусы, а также особенности установки, многие отдают предпочтение именно электрическим моделям. Установить их своими руками достаточно просто. При этом схема не сложная, и все сделать правильно не составит труда. Но перед тем как установить водонагреватель, следует выбрать место.

Куда монтировать

Наиболее распространенное решение — это туалет, непосредственно над бачком унитаза. При совмещенном санузле также лучше монтировать над унитазом, поскольку в ванной он будет мешать. Важно учесть, если нагреватель имеет объем от 100 литров, тогда установку можно производить только на несущую стену. При этом применять следует лишь анкерные болты для крепления.

Учтите расстояние бака до выходных кранов. Чем оно меньше, тем проще вам будет устанавливать. Более того, это минимизирует потери тепла при подаче горячей воды от нагревателя к кранам в ванной или на кухне. Что касается высоты, то тут уже ориентируйтесь сами на особенности помещения и ваш рост. В любом случае, вам должно быть комфортно добираться до регулятора температуры.

Установка электроводонагревателя проточного типа

Схема монтажа водонагревателя, с описанием всех элементов

Монтаж данного типа нагревателя воды может быть выполнен стационарно и временно. Оба способа осуществить правильно своими руками можно без проблем.

  1. Временный монтаж. Его делают при помощи шланга от душа, который при подаче горячей воды его можно перекрыть. Очень важно, чтобы холодная вода при этом была подведена. Потому в трубу, которая подает холодную воду, врезают тройник, ставят запорную арматуру и соединяют с нагревателем при помощи гибкого шланга. Потом открывается холодная вода и вывод подогретой воды, в результате чего образуется поток воды нужной температуры.
  2. Стационарный монтаж. При таком способе идет параллельный забор и подача подогретой воды. Тут потребуется два тройника. Их врезают в трубу с горячей и холодной водой. Устанавливаются краны, герметизируются. Потому идет соединение трубы с холодной водок, которая обозначена синим, и вводов на нагреватель. Вывод подогретой воды при помощи шланга или трубы соединяют с запорным краном горячей воды. Обязательно следует проверить, насколько герметично установлен смеситель и кран. После этого устройство подключают в сеть, и идет подача воды. Не забывайте перекрыть стоят горячей воды. В противном случае вся подогретая жидкость отправится в кран к вашим соседям.

Монтаж нагревателя накопительного типа

Подробная схема установки, с помощью которой, его можно установить своими руками

  1. Для начала его следует закрепить на стене. Для этого следует взять анкеры с длиной 100 миллиметров и диаметром 10 миллиметров. Он рассчитан на выдержку 300 килограммов, потому даже ваш бак на 150 литров они выдержат без проблем.
  2. Надеемся, все умеют орудовать рулеткой и карандашом, чтобы отметить места для сверления отверстий под анкеры и дюбели. Потому делайте это, сверлите входы для креплений и устанавливайте на стену свой водонагреватель. Хотя своими руками установить на стене устройство не сложно, лучше заручиться помощью товарища. Все же бак далеко не легкий, а поднять и повесить его на стену — проблематичная задача для одного человека.
  3. Подготовьте заранее выводы для воды. Желательно, чтобы это были металлопластиковые трубы, поскольку из металлических делать вывод намного сложнее. С помощью гибкого шланга соединяется ввод и выход с водонагревателя. Тут схема простая, ведь горячая вода помечается красным, а холодная — синим. Перепутать сложно. Кстати, использование гибких шлангов не потребует дополнительной герметизации, поскольку за это будут отвечать резиновые уплотнители.
  4. На вводе холодной воды в водонагреватель следует установить специальный клапан, который будет отвечать за сброс давления. Как правило, его предоставляют в комплекте с нагревателем. Даже если его нет, обязательно купите. Наличие клапана отвода давления обязательно.
  5. Перед запорным краном не лишним будет монтировать тройник, и подключить к нему кран. Это не обязательно, однако при техобслуживании с его помощью вам будет легче удалить всю воду из бака.
  6. Когда холодная вода подключена, следует соединить горячую воду. Соответствующий кран соединяют с выходом на нагревателе, который отмечен красным цветом. Ничего дополнительно делать не потребуется. Как видите, установка водонагревателя своими руками осуществляется довольно просто. Поскольку схема всегда примерно одинаковая, процесс установки не отнимает много времени и не требует серьезного опыта, навыков.
  7. Как только вы подключили водопровод, следует открыть кран холодной и горячей воды. Так вы выпустите воздух. Дождитесь, пока не пойдет вода. Также параллельно следите, нет ли где течей, не нарушена ли герметизация.
  8. Течи нет, воздух вышел из бака? Значит можно подключать питание. Осуществляется это через розетку или отдельно выведенный автоматический выключатель. На бойлере все клеммы обозначены:

  • L — это фаза и обычно является коричневым проводом;
  • N — ноль, обратный провод. Как правило, синего цвета;
  • Заземление — желтый или любой другой третий провод.

Их соединяют, подают напряжение. Если удалось установить все правильно, водонагреватель включит индикатор. Теперь установка водонагревателя своими руками почти завершена. Вам остается только настроить регулятор температуры и ждать, пока прогреется первая порция воды.

Учтите, ни в коем случае не включайте в работу водонагреватель, если бак не наполнился водой. Так ваш новенький бойлер быстро выйдет из строя. Это чревато коротким замыканиям и невозможности восстановить работу устройства. Будьте внимательны, не торопитесь. Хотя схема довольно проста, бдительность никто не отменял. Как вы поняли, водонагреватель вполне можно установить своими руками. Это дело не сложное, но требующее осторожности и соблюдения правил безопасности.

Если вы решили, что будете монтировать все именно своими руками, дабы выполнить работу правильно, перед вами обязательно должна быть схема и инструкция. Каждый производитель предлагает соответствующие документы к каждому бойлеру. Не торопитесь приступать к установке, даже если вы уверены в собственных силах и навыках. Почитайте инструкцию. Это займет немного времени, зато вы удостоверитесь, что каждый этап делаете верно, и не допустите ошибок, которые могут стоить вам новенького нагревателя для воды.

Как подключить бойлер - наглядная инструкция установки своими руками, фото, видео

Жизнь без горячей воды сегодня невозможно представить. Однако не всегда и везде подача ее бывает бесперебойной. Тогда проблемы приходится решать с помощью электрических нагревателей. По способу нагрева их делят на проточные и накопительные. Различаются принципом работы, количеством потребляемой электроэнергии. В проточных вода нагревается, протекая через нагревательный элемент. В накопительных же происходит нагрев уже налитой воды в бак. Установить самостоятельно и те и другие, в принципе, несложно. Попробуем кратко описать, как их устанавливают.

Оглавление:

  1. Проточный
  2. Накопительный
  3. Видео

Проточные установить их можно в разных местах, в том числе и под раковину на кухне. Для увеличения скорости нагрева оснащены мощными ТЭНами. Следовательно, проводка должна соответствовать производительности устройства. Прежде чем установить такой прибор необходимо решить вопросы с подводом напряжения.

Важно знать, на какую величину тока рассчитан счетчик. Если этот показатель меньше 40А – счетчик придется заменить. Если проводка в вашей квартире не рассчитана на использование электроплит, подключение проточника потребует установки автоматического выключателя на 32 –40А и прокладки соответствующего кабеля.

Как самому подключить бойлер косвенного нагрева

Установка проточного водонагревателя, по сути, это обычная врезка его в систему водоснабжения. Главное, обеспечить к нему подвод воды. Первым делом нужно соединить с электрической сетью, а потом с водопроводом. Обычно такие устройства уже имеют евроштепсель, поэтому рядом с местом, где будет располагаться, нужно установить розетку с заземляющим проводом.

После изучения возможностей электропроводки и ее максимальной нагрузки, определитесь с материалом и сечением. Если мощность проводки недостаточна, нужно протянуть новый кабель от электрощита.

Расчет сечения

Сечение можно подобрать, из того расчета, что 1 кв. мм медного провода рассчитан на 10 А. Силу тока можно вычислить, разделив мощность (Вт) на напряжение бытовой сети (220 Вольт).

Возьмем, к примеру, прибор, мощность которого 8 кВт, разделив его мощность на 220, получим 36 А, следовательно, сечение провода не должно быть меньше 3,6 кв.мм. (36/10). Выбираем, ближайшее, то есть 4 кв.мм.

Итак, разобравшись с проводкой и подключением, водонагреватель нужно надежно закрепить на стене.

Проточники можно ставить стационарно и временно

Временный вариант выполняется с помощью шланга от душа и при подаче воды его несложно перекрыть и не использовать. Здесь потребуется подача холодной воды. К этой трубе нужно прикрутить тройник, установить запорный кран, ввод водонагревателя соединить через гибкий шланг.

Помните, чтобы нагреватель не вышел из строя, никогда не включайте его без воды. Включаться должен только после того, как из крана или лейки душа потечет жидкость.

Стационарный тип подключения подразумевает параллельную подачу и забор подогретой воды и осуществляется параллельно системе водоснабжения. Два тройника врезаем в трубу (соединение кранов должно быть герметичным.) Затем трубу холодной воды соединить с входом в нагреватель — он отмечен синим. Выход нагретой воды через шланг или металлопластиковую трубу присоединить к с запорному крану. Позже открыть краны, смеситель и проверить герметичность соединений. При отсутствии течи вставляйте вилку в розетку.

Следует знать, что если дом многоквартирный, при стационарном подключении, чтобы нагретая вода не пошла в трубы к соседям, требуется перекрыть стояк.

Накопительные имеют термостат, а мощность нагревательного элемента бывает 1,5 — 5 кВт. Электропитание подводится через кабель сечением не менее 1,5 кв.мм. Приборы этого типа отличаются постоянным наличием горячей воды, меньшей потребляемой мощностью. Их установка не сложна и при определенных навыках проведения электрических работ, можно ее осуществить самостоятельно.

Как подключить накопительный водонагреватель?

Важно, где он будет расположен. Стена под его установку должна быть достаточно крепкой настолько, насколько возможно вынести вес заполненного водой бака.

Из инструментов подключение бойлера косвенного нагрева потребует рулетки, карандаша отверток — плоской и крестовой, карандаша, разводного ключа, перфоратора, а чтобы точно разметить отверстия для крепежа потребуется еще и уровень.

Из материалов – 2 полудюймовых шаровых крана, пакля или фум лента, кабель сечением 3х2,5 мм, автомат на 10А, щит для автомата, Г- образные винты.

Крепим к стене

Сначала смотрим, на сколько точек вешается. После размечаем места под крепление к стене. Измеряем рулеткой расстояние между осями отверстий в анкерах аппарата. Перфоратором сверлим дырки под дюбеля. Вставляем дюбеля и вкручиваем крючки.

Важно учитывать высоту от отверстий на анкерах устройства и самой его верхней точкой. Такое же расстояние с незначительным запасом должно быть сохранено от дюбеля до потолка. Иначе зацепить бойлер на крючки будет невозможно.​

Водопровод

На трубах заблаговременно делаем выходы для бойлера. Далее гибкими шлангами соединяем ввод и выход нагревателя. Ввод холодной воды отмечают синим цветом. На него лучше прикрутить клапан для сброса излишнего давления. Если его нет обычно в комплекте, то обязательно надо купить. Чтобы при техобслуживании проще спускать воду из водонагревателя, перед запорным клапаном, рекомендуют установить еще тройник и присоединить к нему кран. Все места соединения для герметичности должны быть выполнены с использованием пакли с пастой или ленты фум.

Далее прикручиваем кран горячей воды к выходу на аппарате, обозначенному красным цветом. Присоединив все выходы, потихоньку открываем кран, ждем пока не начнет выходить воздух и потечет вода. Во время ожидания надо проверить наличие течи в местах соединений. После того, как бойлер наполнен, соединения проверены на герметичность, приступаем к подключению к электросети.

Электросеть

Лучше всего прямо в распределительный щиток квартиры, однако можно и к обычной розетке. В этом случае к этой розетке должен быть подключен лишь бойлер — ведь она произведена под 3,5 кВт, а устройство расходует примерно 2 кВт. Если хотите к электрощитку, то нужно знать, где находятся заземление фаза и ноль. Проведите кабель от электрощита до устройства и пока не подключайте его в электрощит, а просто оставьте запас.

Сбоку от агрегата прикрепите щит, защелкните автомат и пропустите через него кабель: голубой провод — это ноль, красный — фаза, заземление — желто-зеленый. Аккуратно снимите с кабеля 10 см. наружной изоляции, отрежьте фазу, оголите, и соедините с клеммами автомата. Сверху прикручивайте фазу от электрощита, снизу от устройства.

Потом подаете напряжение, засветится индикатор работы, регулируете по инструкции температурный режим и можете пользоваться. ​В целом, при минимальных познаниях и навыках установка водонагревателя своими руками не представляет сложности.

Несколько видео инструкций



своими руками, схема, бойлер Аристон

СодержаниеСвернуть

Подключение бойлера

Как подключить бойлер к своей системе водоснабжения и начать использовать его для своих нужд? Этим вопросом наверняка задавался каждый, кто хоть раз сталкивался с проблемами стационарного горячего водопровода.

К сожалению, реальность в наших краях такова, что жильцы далеко не каждого дома имеют возможность использовать все блага цивилизации, включая горячую воду прямиком из системы водопровода. Очень часто подогрев воды для принятия водных процедур необходимо организовывать самостоятельно, за счет установки водонагревателей или бойлеров.

И вот здесь как раз вам очень понадобятся знания о том, как правильно подключить бойлер. Об этом и пойдет речь в данной статье.

Виды и нюансы




data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

Бойлер или водонагреватель – это техника массовая, поэтому производители старались максимально упростить все работы, что связаны с его монтажом. И действительно, схема подключения бойлера довольно проста и интуитивно понятна, особенно если у вас есть хотя бы минимальные познания в сантехнике

Однако нельзя полноценно ответить на вопрос про то, как подключить бойлер к водопроводу и всем остальным коммуникациям, если не учесть его конструктивные особенности.

Существует несколько разновидностей бойлеров, и это только если упоминать про самые популярные варианты.

Проще всего их разделять по типу нагрева. Существуют бойлеры:

Каждая разновидность имеет свои нюансы, особенности и даже принцип работы у них отличается. У некоторых — довольно серьезно. Имеет определенное значение и тип производителя нагревательного оборудования.

Так, как подключить бойлер Аристон, например, довольно легко и просто, ведь производитель заранее продумал все нюансы и указал все детали в инструкции. А вот менее популярные компании далеко не всегда имеют схожие возможности, в том числе и по сервисному обслуживанию, что тоже надо учитывать.

Схема подключения бойлера

Дальше мы расскажем вам о том, как подключить бойлер к воде и запустить его в работу, опираясь на вышеописанные их разновидности, а также отмечая все важные детали.
к меню ↑

Подключение электрических агрегатов

Электрические бойлеры справедливо считаются самой массовой и распространенной техникой на гражданском рынке. Они довольно дешевы, крайне производительны и просты в эксплуатации.

Смонтировать подобное оборудование очень легко, так как подключить электрический бойлер нужно только к двум источникам: непосредственно электрической сети и водопроводу.

Причем процесс работы еще сильнее упрощается за счет возможности использования гибких трубок, шлангов и всевозможных переходников, которые часто продаются в комплекте, либо легко докупаются в любом магазине сантехники.

Этапы работы:

  1. Монтируем устройство на стену с помощью дюбелей.
  2. Корректируем его положение.
  3. Подключаем к устройству трубы для ввода холодной и вывода горячей жидкости.
  4. Подключаем бойлер к электричеству.
  5. Монтируем дополнительные детали, если в них есть необходимость (краны, клапаны и т.д.).

Устанавливать бойлер можно в любом месте, желательно это делать на стене и вдали от детей.

Если у вас накопительный образец, то есть бойлер с крупным баком для жидкости, то его необходимо будет крепить на мощные анкера, так как вес бойлера такого типа часто превышает отметку в 50 кг.

Проточные образцы намного легче, в работе с ними обходятся практически подручными средствами или дюбелями средних габаритов.

Подключение воды к бойлеру и в первом, и во втором случае выполняется одинаково. Здесь все строго унифицировано. Используйте переходники и гибкие шланги. В случае проблем с герметичностью можете дополнительно заделать места соединений герметиком или чем-то подобным.

Подключение бойлера

А вот с электричеством дела обстоят иначе. Накопительные образцы водонагревателей не нуждаются в серьезном напряжении. Их мощность редко превышает отметку в несколько киловатт. Это, естественно, если говорить о бытовых моделях. Промышленные образцы куда мощнее, но мы их сейчас не рассматриваем.

Соответственно обычный накопительный водонагреватель достаточно просто подключить к качественной розетке. Как правило, подобных действий полностью достаточно для обеспечения нормальной работы всей системы.

А вот подключение электрического бойлера проточного образца – это уже немного другая история. Тут необходимо организовывать отдельную линию подачи электричества либо иметь крайне надежную проводку. А все дело в том, что для проточного нагревателя мощность в 4-5 кВт считается средней. Также специалисты рекомендуют заземлить кабель, чтобы избежать вероятных неприятностей в случае серьезных сбоев.

Не помешает и наличие электронного преобразователя или бытовых инверторов. Вот почему до того как подключить бойлер в квартире вышеописанного образца, надо все четко продумать и подготовиться.
к меню ↑

Монтаж газовых колонок



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

Газовая колонка – это тот же водонагреватель, только он для своей работы использует энергию горящего газа. Раньше колонками пользовались почти повсеместно, до 50 годов прошлого века именно это оборудование пользовалось наибольшей популярностью.

Сейчас же газовые бойлеры существенно сдали свои позиции, хотя и продолжают составлять конкуренцию электрическим моделям.

Собственно, схема подключения газового бойлера тем и отличается, что здесь необходимо вместо электричества, в первую очередь думать о подводе газовой трубы и безопасном подключении ее к устройству.
к меню ↑

Подключение бойлера своими руками — видео



В остальном же процесс практически идентичен. Вам точно так же надо смонтировать прибор на стену с помощью мобильных креплений, отрегулировать его положение и подключить воду.

Вопрос подключения газа остается открытым. И мы настоятельно рекомендуем вам не лезть в эту область самостоятельно. Стоит пригласить квалифицированного специалиста, чтобы он завершил все опасные работы самостоятельно.

Второй важный момент – вентиляция. Газовым колонкам она просто необходима. Без нормальной вентиляции в камере обогрева не будет достаточной тяги, а соответственно и условий для горения газа или нагрева проходящей через колонку жидкости.

Вентиляцию чаще всего обеспечивают с помощью монтажа гофрированной трубы, которую устанавливаю на место выброса продуктов горения в колонке, а затем подсоединяют к стационарным вентканалам в комнате.

Как видите, подключить бойлер своими руками в такой ситуации тоже можно, но далеко не всегда это следует делать. Если при монтаже у вас возникают трудности с планированием подключения газа, или вентиляции, то лучше сразу же звоните мастеру, он свою работу сделает быстрее, качественнее и надежнее. Да и за результат вы будете спокойны.

Что же до электричества, то газовые колонки в нем практически не нуждаются. В некоторых случаях агрегаты оборудуют входом для сети. Иногда достаточно просто вставить батарейки для регуляторов и дисплея.
к меню ↑

Косвенные бойлеры — как подключить

Довольно экзотический вариант, но тоже вполне рабочий. Подключение косвенного бойлера отличается за счет того, что здесь нагревательный элемент – это та же горячая вода, что циркулирует по отопительному контуру в квартире. Соответственно вам нужна будет схема подключения бойлера к котлу.

Как подключить к котлу бойлер, вопрос довольно интересный. Необходимо заранее отключить систему отопления, заблокировать часть контура, которую планируется протягивать к нагревателю, затем слить с нее воду.

Бойлер в ванной комнате

После этого можно врезаться в отопительную систему и проложить трубы подачи и обратки к самому бойлеру. Входы будут отмечены на корпусе специальной маркировкой. Важно не перепутать их, поэтому старайтесь четко следовать инструкции.

Тип соединений определяет производитель, о чем также указывают в инструкции. Чаще всего это резьбовые соединения с различного рода прокладками.

Схема подключения бойлера к водопроводу идентична с предыдущими случаями, поэтому в нее вдаваться подробно не будем.

С электричеством ситуация схожая. Скорее всего, бойлер либо не будет требовать подключения к сети, либо обойдется какими-то минимальными мерами.
к меню ↑

Цена вопроса

За работу по установке бойлера мастер возьмет среднюю сумму. В нее войдет и тип бойлера, и наличие (или отсутствие) всех необходимых коммуникаций, сложности на самом рабочем участке.

В среднем за монтаж электрического бойлера специалисты запрашивают от 20-25 долларов. Установка газового нагревателя обойдется вам в 30-40 долларов. Ну а косвенные образцы водонагревателей монтируют и подключают за 40-45 долларов.

Как правильно установить бойлер в квартире своими руками? Обзор +Видео

Как установить бойлер своими руками + видео, фото и пошаговая инструкция. Для тех, у кого есть загородная недвижимость, установка автономной системы нагревания воды является необходимостью во всех ее смыслах. Согласитесь, разве может идти речь о комфорте, если в доме нет нагретой воды? Приборы  электрического типа для нагревания воды очень популярны для оснащения дома автономным устройством подогрева воды. Его можно применять и для квартир, чтобы не было проблем с горячей водой, особенно в летний период. Стоит такое удовольствие немало, и поэтому установить бойлер своими руками в квартире или доме поможет в значительной мере сократить расходы.

Мы поговорим о том, какие именно есть правила по установке этого прибора, как он работает и что следует знать еще до начала монтажных работ. Также вы найдете полезные схемы, которые дают возможность правильно произвести монтаж накопительного нагревателя воды. Для наглядности мы разместили видеоуроки по монтажу.

Как все работает

Электрические водяные нагреватели накопительного типа устроены очень просто, и подобные приборы представляют собой гидроемкость, внутри которой есть нагревательный элемент в виде мощного ТЭНа. Так как прибор требуется для хранения горячей воды и выполнен по типу термоса, если следует обязательно дополнительно утеплять. Внутри есть две трубы – по одной выполняется забор холодной воды из водопровода, а во второй на контур горячего водоснабжения подается поток, прогретый до определенной температуры. Для регулирования работы прибора стоит использовать блок с автоматическим управлением.

Данный комплекс устройство помогает контролировать забор воды, температуру ее нагревания, отключает и включает ТЭН при необходимости. Также блок имеет модуль автоматического отключения питания (электричества) на случай, если внутри емкости нет воды. Также нельзя включать бойлер, если ТЭН не покрыт толщей воды, потому что это может привести к очень быстрой поломке прибора. Приведенная схема помогает наглядно продемонстрировать порядок работы накопительного нагревателя воды, а еще общий порядок подключения к водопроводной системе квартиры/дома.

Порядок по установке водных нагревателей

Простейшая конструкция помогает обеспечивать исключительную надежность водонагревателей накопительного типа. Установить подобный прибор не так уж и сложно, но тут потребуется учитывать ряд важных нюансов. Для начала следует подобрать место, где вы установите нагреватель. После этого выполните его установку, а также произведите подключение к системе водопровода и электрическому питанию. Для бытовых нужд обычно хватает относительно небольших настенных моделей. Их подвешивают на особые кронштейны, а для моделей вертикального типа используется два кронштейна, а для горизонтальных приборов потребуется ровно в два раза больше (т. е. 4) кронштейна. Порядок прикрепления прост, и для этого обычно требуется только шуруповерт и саморезы подходящего размера.

На схеме отражены все нормы и рекомендации для подвешивания накопительного  нагревателя воды на поверхность стены. Неправильный или ненадежный крепеж способен вызвать обрыв устройства. Между креплениями, на которых обычно установлены вертикальные модели, должны быть расстояние в 18 см. Для установки горизонтальной модели требуются кронштейны  с петлями. При этом стоит выдержать расстояние между поверхностями разных объектов и защитной крышкой не меньше 30 см для устройств, объем которых не больше 80 литров, и не меньше 50 см для бойлеров с емкостью от 100 до 200 литров. Также лучше не устанавливать вертикальные модели в горизонтальном положении или наоборот, укладывать набор вертикальные устройства. Дело в том, что это является грубым нарушением эксплуатационных условий и техники безопасности прибора, что может привести не просто к поломке оборудования, но даже к опасным авариям.

При помощи строительного уровня требуется проверить правильность размещения отдельных креплений друг относительно друга. Что касательно мест монтажа бойлера, то лучше выбирать как поближе к точке разбора горячей воды. Это даст возможность еще быстрее доставлять прогретую воду потребителю,  а именно сократить тепловые потери при транспортировке. Как установить бойлер в квартире своими руками, если мало опыта? Учиться на чужих ошибках, а именно не делать так, как грешат малоопытные мастера – прикрепляют кронштейны к гипсокартонным перегородкам. Несущая способность подобных конструкций очень мала, чтобы выдержать вес. Даже если водонагреватель установленный таким образом рухнет не в тот же день, это может случиться после заполнения водой.

Отдельным случаем является монтаж накопительного нагревателя воды на гипсовую основу, за которой расположена несущая стена. В таком случае требуется использовать особые крепежные элементы требуемого размера, чтобы они смогли пройти через фальшивую стенку и погрузиться в толщину конструкции несущего типа, которая и будет принимать на себя главную нагрузку. Естествен, что место, где установлен нагреватель накопительного типа, должно быть доступно для технического обслуживания, ремонта, корректировки настроек и прочего. Дизайн подобных приборов обычно привлекателен, и поэтому в области сочетания  остальными интерьерными предметами не должно появиться никаких проблем.

Естественно, что перед началом монтажных работ требуется тщательно изучить инструкцию от производителя, чтобы можно было учесть все рекомендации, которые есть в документе. Если накопительный нагреватель воды будет установлен в квартире многоэтажки, то при его поломке появляется опасность затопления помещений, которые под вами. По этой причине рекомендуем перед монтажными работами подумать о гидроизоляции предназначенного для этого помещения. Альтернативным способом защиты от подобных неприятностей может стать особый поддон, который снабжен сточным отверстием и подключен в системе канализации. Если в доме есть автоматизированная защитная система от протечки, то есть смысл сделать установку одного из датчиков как раз под нагревателем для воды. Хотя в полной мере это не сможет спасти от затоплений, но ущерб точно минимизирует.

Так как рекомендуется устанавливать нагревательное устройство как можно ближе к местам забора прогретой воды, стоит убедиться в том, что устройство в полной мере защищено от воздействий влаги. Если нагреватель будет размещен возле мойки, ванны или умывальника, то попадания брызг на поверхность будет практически неизбежным. Если же контакт с водой будет более серьезным, то это представляет собой опасность для любого электрического прибора. Перед тем, как выполнить установку в квартире накопительного нагревателя воды, стоит для начала обратить внимание на маркировку бойлера. Способность прибора переносить воздействия извне отражается при помощи особого индекса IРХХ, где ХХ будет цифрами.

Значения первого показателя защитного индекса IР:

  • 0 – защиты нет вообще.
  • 1 – есть степень защиты от попадания предметов размером больше 5 см.
  • 2 –  от предметов средних размеров (больше 1.25 см).
  • 3 – есть предохранение от предметов небольшого размера (больше 0.25 см).
  • 4 – степень защиты от маленьких предметов (больше 0.1 см).
  • 5 – есть защита от пыли.
  • 6 – устройство полностью герметично.

Первая цифра индекса будет отражать устойчивость электрического прибора к контакту с посторонними предметами. Вторая будет указывать на то, какова степень защищенности устройства от влаги.

Значения второго показателя защитного индекса IР:

  • 0 – защиты нет.
  • 1 – установлена степень защиты от вертикально направленных капель.
  • 2 – есть степень защиты от капель, которые попадают под углом не больше 15 градусов от вертикали.
  • 3 –от капель дождя и брызг под углом не больше 60 градусов от вертикали.
  • 4 –в любом направлении от брызг.
  • 5 – защита от струи воды.
  • 6 –от волн и сильной струи.
  • 7 – допустимо кратковременное погружение устройство  на глубину не более 1 метра.
  • 8 – устройство можно погрузить на глубину 1 метра до получаса.

Данная информация помогает оценивать условия работоспособность водонагревателя с точки зрения безопасности. Это сведения пригодятся для установки и других электрических приборов. Большинство нагревателей воды не требуют чрезмерно высокой защитной степени, к примеру, той же возможности работать под водой. Чаще всего приборы для домашнего использования маркируются как IР25. Такой уровень удовлетворит все запросы при домашнем использовании.

Подключение к системе водопровода

Сливное отверстие нагревателей такого типа вне зависимости от модели обычно расположено снизу. Для начала стоит собрать и выполнить установку так называемой группы безопасности. Она представляет собой набор клапанов и фитингов, которые нужны для предотвращения разных ситуаций аварийного мира, которые могут появиться при работе прибора. Вверху следует установить переходник, который именуют «американкой», а после навинчивают бронзовый тройник.  К нижней части стоит подсоединить клапан обратного типа, который не даст воде выливаться обратно в систему водопровода. К боковому ответвлению тройника следует подсоединить дополнительный тройник.

На схеме отчетливо видно, как стоит выполнять подключение накопительного водонагревателя – стойки холодной и горячей воды, водопроводные краны, запорные краны, сливной вентиль и обратный клапан. Обычно на него прикрепляют предохранительный клапан на 6 бар, чтобы была возможность в автоматическом режиме понижать давление внутри емкости, если оно дошло до критического уровня. К этому тройнику следует подсоединить особый компрессионный фитинг для водопроводной трубы, и при избыточном давлении из накопителя часть воды будет отведена в канализационную систему.

Также существуют схема группы безопасности водонагревателя накопительного типа. Такой комплекс устройств помогает предотвращать опасное опустошение приборы и убирает излишки воды, если давление превысило норму. После монтажа прибора следует убедиться в том, что отверстие клапан давления осталось открытым, так как в противном случае устройство не сработает. Все резьбовые соединения следует уплотнять и загерметизировать.

Профессионалы советуют дать не меньше 4 часов на просыхание герметика. На фото представлено наглядно, какие есть элементы группы безопасности. При установке бойлера стоит соблюдать точно последовательность соединения. Для сборки прибора со стояком холодной воды можно использовать медные, стальные, пластиковые или даже металлопластиковые трубы, но чаще всего при самостоятельном монтаже используются именно пластиковые трубы, потому что их практически несложно паять. Некоторые для этого используют гибкие шланги, но такое решение не оправдывает себя, и как показывает практика, такие элементы крайне быстро становятся непригодными для эксплуатации.

Некоторые элементы из группы безопасности накопительного нагревателя воды соединяются при помощи резьбы. В соответствии нормам такие места следует уплотнять и обрабатывать при помощи герметика. Правильно установить бойлер своими руками несложно, главное, чтобы горячая и холодная воды были перекрыты перед врезкой. Между стояков с холодной водой и бойлером следует выполнить установку запорного крана, чтобы при необходимости можно было отключать воду, которая поступает в устройство, все соединения следует тщательно герметизировать. Далее стоит подвести дополнительную трубу, которая будет соединять нагреватель с системой горячего водоснабжения в квартире. Здесь потребуется и дополнительный запорный кран, который будет стоять между нагревателем и стояком с горячей водой.

Такой кран всегда должен быть перекрыт, чтобы нагретая вода из бойлера не попадала в общий горячий стояк дома. Еще раз проверьте, чтобы все соединения были уплотнены и загерметизированы. Запорный кран для холодной воды между стояками и нагревательным устройством должны быть установлены так, чтобы в закрытом виде это не препятствовало поступлению воды к остальным потребителям, и отсекая лишь бойлер. А подключение к системе ГВС следует выполнять таким образом, чтобы при необходимости вы могли восстановить поступление горячей воды с главного стояка на систему в квартире. На этом можно считать подключение к водопроводной системе завершенным, а определенные специалисты на таком этапе рекомендуют выполнить проверку – наполнить все водой, а после слить и проследить, не появляется ли течь. Такую проверку можно проводить лишь после того, как на всех соединениях полностью просохнет герметик.

Автономное водоснабжение и водонагреватель

В частных домах за городом обычно используется не централизованная, а автономная отопительная система. В такой ситуации следует использовать накопительный водонагреватель, так как это оправданно, но в таком случае схема подключения будет немного другая. Источником воды в таком случае обычно служит бак, который установлен на верхнем этаже или на чердаке. В схеме отражаются особенности подключения к автономной системе водопровода накопительного водонагревателя, если расстояние между нагревательным прибором и резервуаром с водой по вертикали меньше, чем 2 метра.

Следует измерить вертикальное расстояние между нагревателем воды и баком, и если оно меньше 2 метров, то требуется установить тройник, чтобы отводить часть холодной воды к нагревательному прибору так, чтобы труба была выше уровня, на котором установлен нагреватель. Тройник с обратным клапаном и отводом для сливания следует установить на входе трубопровода холодных вод в бойлер.

Если же расстояние больше двух метров, то отвод выполняют ниже, чем уровень монтажа нагревателя. При этом на вводе холодной воды в устройство следует установить тройник с отведением избыточной воды в канализационную систему, а ниже присоединяют обратный клапан. Такая схема помогает продемонстрировать вариант подключения накопительного нагревателя воды в доме с автономной системой снабжения воды, если вертикальное расстояние между нагревателем и баком больше 2 метров. Перед монтажом следует измерить давление воды в автономной домовой системе. Если оно выше 6 бар, то следует дополнить схему особым снижающим редуктором, ведь чрезмерный напор воды, который поступает в нагреватель, способен приводить к поломке электрического оборудования.

Электрическая часть монтажных работ

Подключение бойлера к электрическому питанию может показаться очень простой задачей, так как для начала работы устройства следует просто включить прибор в розетку, и обычно бытовые нагреватели воды накопительного типа рассчитаны на обычное напряжение в в220 В. Но любой человек, который хотя бы немного знаком с работой электрических сетей понимает то, что для таких мощных приборов стандартная розетка может быть непригодной. Для начала стоит оценить, в каком состоянии электрическая проводка дома или квартиры, а после выяснить, на какую максимальную нагрузку она рассчитана.

Подключение к одной линии нескольких приборов одновременно (с высокой мощностью) может быть фатальным для всей системы. К примеру, если вы одновременно включите бытовую электрическую плиты/стиральную машинку и водонагреватель, то проводка может вызвать пожар, перегореть и прочее. Надежнее и безопаснее всего будет подвести от электрического щитка отдельный кабель, и важным показателем ситуации будет сечение электрического кабеля. Минимальной сечении можно выяснить при помощи особых таблиц. При этом стоит учесть рабочее напряжение,  материал изготовления кабеля, фазы, будет ли проводка скрытой и прочее. Для водонагревателей обычно используют алюминиевый или медный двухжильный кабель, с напряжением в 220 В, однофазный.

Если нагреватель будет установлен в помещении с высоким уровнем влажности (кухне, ванной комнате), то стоит использовать особые влагозащищенные розетки. Более того, для двухфазных котлов практически всегда требуется устанавливать устройство защитного отключения, а также использовать кабель должен быть защищен от влаги, прочным и эластичным. Не экономьте на кабеле, берите его с запасом, провод никогда не должен быть натянут. Перед подключением не забудьте изучить маркировку кабеля.

Заключение

Накопительные нагреватели воды надежны и популярны, помогают обеспечивать дом горячей водой в требуемом количестве. Их установку не так уж и сложно выполнять, но следует тщательно соблюдать рекомендации производителя и ТБ.

схема подключения в квартире, видео и рекомендации по монтажу

Накопительный водонагреватель – устройство для нагрева воды, имеющее важное значение в быту, особенно для жителей квартиры во время сезонного отключения горячей воды. Если вы купили оборудование и не знаете, как его подключить, изучите схему и видео, представленные на нашем сайте.

Емкостный водонагреватель в квартире важно устанавливать с учетом его объема и способа крепления.

Обычно бойлер состоит из:

  • термонагревательного элемента (ТЭНа) водонагревателя
  • бака, удерживающего температуру
  • термостата
  • системы подвода воды и ее отведения

Для того чтобы все узлы устройства работали исправно, необходимо правильно осуществить подключение водонагревателя к системе водоснабжения квартиры. Если вы не уверены, что сможете подключить электрический водонагреватель самостоятельно, лучше доверить эту работу профессионалам. Выполнение подключения газовых водонагревателей без соответствующей подготовки может быть опасно.

Как подключить водонагреватель: необходимый инвентарь

Для оперативного и эффективного выполнения работ в домашних условиях понадобятся следующие инструменты и расходные материалы:

  • перфоратор и сверла по бетону, подходящие для крепежа накопительного водонагревателя
  • разводной ключ, гаечные ключи
  • пакля (лен), паковочная паста, герметик
  • сварочный аппарат для пайки (при использовании полипропиленовых труб)
  • измерительная линейка, рулетка
  • тройники, запорные краны, соединительные шланги

Для сборки элементов лучше использовать анаэробный герметик, а при его отсутствии - унипак или лен. Перед тем, как присоединить водонагреватель накопительный, следует надежно закрепить его там, где вы хотите расположить прибор.

Крепление вертикального устройства к стене

Перед началом работ следует выбрать место, которое будет соответствовать следующим требованиям:

  • прочная стена
  • близкое расположение водопроводных труб и розетки
  • доступность для дальнейшего технического обслуживания

Накопительный водонагреватель закрепляется с использованием специальных кронштейнов, идущих в комплекте и рассчитанных на большой вес.

Во время установки следует учитывать то, что сливное отверстие должно быть снизу.

После закрепления бойлера на стене квартиры устанавливают специальный клапан, предназначенный для защиты бака от избыточного давления и температуры. Его отверстие должно быть открыто.

Если давление в системе превышает шесть атмосфер, то потребуется дополнительный редуктор.

Арматуру (шаровые краны и др.) следует приобретать у надежных производителей, чтобы она прослужила вам максимально долго.

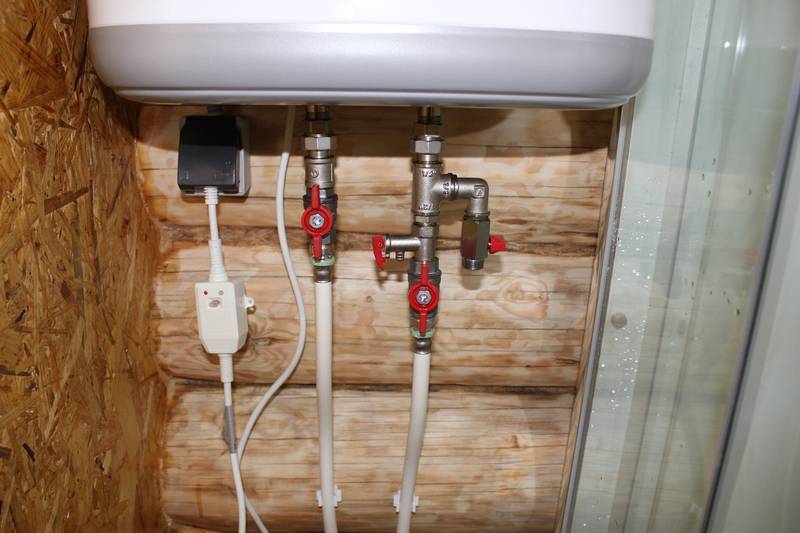

Схема подключения:

Как подключить накопительный автономный котел своими руками

Сначала на вход холодной воды, смазав резьбу пастой, монтируют тройник, который будет обеспечивать удаление жидкости из бака. Стандартная резьба на обоих входах, обычно, недорезана, поэтому лучше подправить ее с помощью специальной клуппы с трещоткой.

Далее к тройнику прикручивают, предварительно обработав пастой резьбу, краник для сброса воды и предохранительный клапан, который будет защищать водонагреватель в квартире от избыточного давления и потери воды при ее внезапном отключении.

Клапан и кран, в свою очередь, соединяют с помощью «американки» (быстроразъемного соединения, состоящего из накидной гайки и резьбовых концевиков).

К крану подсоединяем паечную переходную муфту, которая обеспечит надежный переход к трубе холодного водоснабжения.

На вход горячей воды монтируют «американку» и переходную муфту, позволяющие надежно произвести работу по подключению к трубе горячего водоснабжения.

Более наглядно понять подключение настенного водонагревателя можно, изучив схему.

Бойлеры и другая бытовая техника прослужит долго, если создать благоприятные условия для работы, поэтому рекомендуется дополнительно установить на трубопровод холодной воды фильтр механической очистки, который будет оберегать оборудование от кусочков окалины и других загрязнений, поступающих из водопровода.

Электробезопасность

Подключение настенного накопительного водонагревателя к электричеству следует осуществлять, согласно схеме, с полным соблюдением техники безопасности поэтому крайне важны:

  • влагозащищенная розетка
  • отдельный автомат
  • заземление.

После изучения инструкции для понимания, как подключить устройство, и выполнения всех работ по монтажу накопительного водонагревателя, следует произвести тестовый запуск.

Схема электроподключения бойлера:

Первый запуск после подключения

Для этого необходимо:

  • Выключить горячую воду на дом
  • Открыть горячую воду на смесителе
  • Подать холодную воду на бойлер
  • Открыть кран горячей воды
  • Ждать выхода воздуха и нормального напора воды в смесителе
  • Закрыть кран смесителя
  • Включить автомат

Ориентировочно через час вода в баке нагреется и будет готова к эксплуатации в быту.

Особенности монтажа напольных бойлеров

Присоединение к водопроводу и электроснабжению напольных и горизонтальных бойлеров имеют свои особенности по схеме.

  • Сливное отверстие находится сверху
  • Требуется отдельный вывод для присоединения заземления к водонагревателю
  • Обязательно использование обратного клапана

В квартирах такие устройства, обычно, не используются, потому, что схема подключения их затруднительна, а стоимость довольно высокая.

Типичные ошибки подключения водонагревателей

Одним из распространенных недочетов монтажа является установка обратного клапана и игнорирование предохранительного. В данном случае устройство подвергнется повышенному давлению, что может привести к:

  • серьезному повреждению водосодержащей емкости
  • отслоению эмали, защищающей бак от коррозии
  • смещению прокладки из резины

Все эти неисправности приведут к разгерметизации бака и утечке воды.

Некоторые специалисты полностью отказываются от установки клапанов, считая, что давление не может повредить емкость водонагревателю. Такое суждение является ошибочным, так как тепловое расширение водной среды не учитывается.

Отсутствие защитных клапанов также приведет к тому, что при отключении воды жидкость, имеющаяся в баке, беспрепятственно вытечет из водонагревателя и приведет к повреждению термоэлектронагревательного элемента (ТЭНа), рассчитанного на работу в жидкой среде.

При правильном монтаже устройство прослужит длительное время, поэтому важно учесть все аспекты присоединения водонагревателя к водопроводу (схема, видеоинструкция, данные производителя и т.д.).

Электрокотел с ТЭНами своими руками + чертеж схемы | Своими руками

В последнее время заказывать дрова в нашем селе было сложно. И даже если это сработает, с возрастом их сложно резать и колоть.

У нас есть паровой дом. Раньше источником нагрева была печь, решил добавить еще - ТЭН .

Использую самый простой вариант - однофазный котел , похож на кусок трубы.Поставил вертикально и подключил к системе отопления. При горизонтальном расположении агрегата необходим циркуляционный насос.

Подготовил чертеж (см. Рис. 1) и сделал корпус котла из металлической трубы. Затем вкрутил в него ТЭН (фото 1), к которому подключил провод с вилкой для подключения к сети.

По заранее подготовленному чертежу (рис. 2) подключил котел к системе отопления (фото 2).

Сейчас использую ТЭН для нагрева воды в системе, при необходимости можно выключить и, как и раньше, использовать плиту.

Практика показала, что аналогичного котла мощностью 2 кВт достаточно для обогрева дома площадью 5 кв.м.

Котел на трехфазное напряжение можно сделать из трех автоматических ТЭНов по 2 кВт каждый, сварить три трубы между собой или использовать комбинированный прямоугольный корпус.

Тогда можно будет отапливать дом площадью до 80 кв.

Однофазный котел также может быть резервным для газового или дровяного отопления.


Также рекомендуем прочитать: Виды систем отопления и их устройство в загородном доме - какую конструкцию выбрать


ОДНОФАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ КОРПУС НА ДЕСЯТКАХ СВОИМИ РУКАМИ - СХЕМА-ЧЕРТЕЖ

1 футляр

2.Рукав 11/2 - 1 шт.

3. Заглушка - 1 шт.

4. Патрубок 3 / С-2 шт.

5. Нога-2 шт.

6. Кожух - 3 шт. - 1 шт.

7. Крышка корпуса - 2 шт.

8. ТЭН 2,5 кбт-1 шт.

9. Винт МСхЮ-2 шт.

10. Резинка-1шт.

1. Котел 1 шт.

2. Расширительный бак 1 шт.

3. Радиатор - комплект

4. Циркуляционный насос - 1 шт.

5. Кран Маевского - комплект

6. Клапан радиаторный прямой - комплект

7. Кран - комплект.

8. Американская 3 / С-Зшт

9. Американская 11/2 - 2 штуки

10. Рабочий пп 25 - набор

11.Угол 90 25 - комплект

12. Тройник ПП 25 - 1 шт.

13. Тройник с резьбой ¾ - 1 шт.

СОБСТВЕННЫЙ ЭЛЕКТРИЧЕСКИЙ КОТЛ - ВИДЕО ВАРИАНТЫ

Электрокотел Отопление дома Часть 1 Электрокотел на ТЭНах ТЭН котел Схема и работа электрокотла


Посмотрите это видео на YouTube

© Автор: Анатолий Матвейчук, Заводоуковск. Автор фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Водогрейный котел

Zojirushi: стоит ли покупать его?

Водонагреватели отлично подходят для удовлетворения типичных потребностей в горячей воде, таких как принятие душа и стирка одежды и посуды, не говоря уже о том, что никому не нравится мыть руки холодной водой.Но покупка бойлера Zojirushi - отличный способ в любой момент получить горячую воду для горячих напитков и других кулинарных нужд.

Zojirushi - одна из нескольких компаний, производящих эти очень удобные и набирающие популярность кухонные водогрейные котлы. Они портативны, легко чистятся и чрезвычайно удобны, и как только вы начнете использовать их, вы удивитесь, как вы когда-либо жили без водонагревателя! Эта статья поможет вам определить, подходит ли вам бойлер Zorirushi.

Что такое водогрейный котел Zojirushi?

Zojirushi - японский производитель бытовой электроники. Водогрейные котлы - одна из их флагманских линеек продукции. Эти приборы делают именно то, что вы ожидаете. . . кипятят воду. Однако водогрейные котлы Zojirushi не похожи на стандартные чайники.

Чайники предназначены для быстрого нагрева воды. Водогрейных котлов нет. Вместо этого цель водогрейного котла Zojirushi - обеспечивать вас водой той температуры, которую вы предпочитаете, в течение длительных периодов времени.

Например, возможно, вы и ваша семья любите заваривать чай по утрам, но никогда не пьете напиток одновременно. Вы можете использовать водонагреватель Zojirushi, чтобы поддерживать воду теплой в течение нескольких часов, чтобы каждый в вашей семье мог мгновенно заварить чай в то время, которое лучше всего подходит их расписанию.

По сравнению с традиционным чайником, каждый раз, когда член семьи готов насладиться чашкой чая, ему нужно будет подогреть воду.

Как водогрейные котлы Zojirushi сравниваются с конкурентами?

Приборы Zojirushi часто считаются лучшими, когда дело доходит до водогрейных котлов, но как они на самом деле сравниваются? В этой таблице подробно рассматривается водогрейный котел и водонагреватель Zojirushi CD-WCC40 с двумя конкурентами.

Режим очистки

DE Хлоринат и средство для удаления накипи

Очистка дехлоринатом и лимонной кислотой

Настройки температуры

208 ° / 195 ° / 175 ° / 160 ° F

208 ° / 194 ° / 176 ° / 158 ° F

Режим очистки

DE Хлоринат и средство для удаления накипи

Настройки температуры

208 ° / 195 ° / 175 ° / 160 ° F

Режим очистки

Очистка дехлоринатом и лимонной кислотой

Настройки температуры

208 ° / 194 ° / 176 ° / 158 ° F

Почему водогрейные котлы Zojirushi особенные

Водогрейные котлы Zojirushi оснащены специальными функциями, которые упрощают потребителям доступ к горячей воде по запросу.

Например, в таких моделях, как Zojirushi Micom Water Boiler & Warmer, есть таймеры, которые позволяют вам выбрать время, в которое вы хотите нагреть воду. Вы можете запрограммировать таймер перед сном и просыпаться от теплой воды, которую можно сразу использовать.

Водогрейный котел и обогреватель Zojirushi Micom CD-LFC50

Аналогичным образом, большинство котлов Zojirushi имеют различные режимы обогрева. Многие из них имеют то, что компания называет «Quick Temp Mode», который позволяет нагревать воду, которая вам нужна, даже быстрее, чем обычно.Они также предлагают несколько настроек температуры для удержания воды, чтобы помочь вам получить самый качественный вкус вашего горячего напитка.

Распределение капель в кафе - одна из особенностей, которая делает водогрейные котлы Zojirushi особенными. Если вы поклонник заваривания капельного кофе в кафе, то эта функция просто необходима, поскольку она уменьшает поток воды из носика на 60%. Что дает вам каждый раз идеальную чашку кофе!

Сколько они стоят

Учитывая особенности и удобство, водогрейные котлы Zojirushi на самом деле довольно доступны, а поскольку у производителя широкий ассортимент продукции, можно выбирать из множества различных моделей.Это означает разнообразие функций, размеров и цен. На нижнем уровне вы можете найти модель ниже ста долларов, а их флагманская модель находится в диапазоне двухсот долларов.

Как и следовало ожидать, характеристики и возможности водогрейных котлов Zojirushi пропорциональны их цене. Точно так же менее дорогие котлы компании имеют меньшую мощность нагрева воды, чем их более дорогие варианты.

Zojirushi VE Гибридный водонагреватель и обогреватель CV-DCC40XT

Чем он отличается от традиционного водонагревателя?

На самом деле нет сценария, где вы использовали бы водонагреватель Zojirushi вместо водонагревателя.Однако это не означает, что водогрейные котлы Zojirushi не представляют ценности, но они предназначены для того, чтобы быть дополнением к вашему водонагревателю, а не заменой.

Водогрейный котел Zojirushi - это всегда удобство. Они могут обеспечить вас горячей водой быстрее, чем водонагреватель, и у вас будет горячая вода для напитков и готовки, легко доступная на кухонном столе.

Вот несколько основных отличий:

Объем горячей воды

Есть два основных различия между водонагревателями и водонагревателями Zojirushi.Первое - это объем. Водонагреватели дают домовладельцам доступ как минимум к 40 галлонам горячей воды в любой момент времени. Это число может достигать 120+ галлонов в зависимости от того, какой у вас водонагреватель.

Водогрейные котлы Zojirushi не могут сравниться с этим. Большинство их моделей обеспечивают только от 4 до 5 литров (около галлона) горячей воды за раз. Этого даже недостаточно для удовлетворения общих потребностей вашей семьи в горячей воде.

Подача воды

Еще одно ключевое различие между ними - способ подачи горячей воды, которую они производят.Водонагреватели подключены к водопроводной системе вашего дома. Это означает, что они способны обеспечить вашу семью горячей водой в любом месте дома.

Водогрейные котлы Zojirushi - это установка, устанавливаемая на столешницу. Единственный способ получить доступ к горячей воде в бойлере Zojirushi - это самостоятельно вынуть ее из машины.

Безопасность

Испытывали ли вы когда-нибудь искушение использовать горячую воду из-под крана, чтобы сократить время, необходимое для кипячения воды? Не делай этого! EPA предупреждает, что использование горячей воды из-под крана может быть опасно для вашего здоровья.

Это связано с тем, что горячая вода из вашего крана может выщелачивать свинец или другие вредные загрязнители из водопровода вашего дома, которые при использовании для горячих напитков или при приготовлении горячей пищи могут попасть внутрь и вызвать проблемы со здоровьем.

Использование бойлера Zojirushi позволяет вам получать здоровую горячую воду, начиная с безопасной холодной водопроводной воды. Поскольку вы будете снабжать бойлер Zojirushi холодной водой из-под крана, вырабатываемая им горячая вода будет не только безопасной для питья, но и для приготовления пищи.

Как использовать водогрейный котел Zojirushi

Zojirushi делает использование своей продукции невероятно простым. Это начинается с отсутствия процесса установки. Купив одно из этих приспособлений, вы можете буквально просто подключить его к электросети и сразу же начать нагревать воду.

Фактический процесс нагрева воды также невероятно прост. Вы начнете с наполнения внутреннего контейнера таким количеством воды, которое хотите согреть. Затем просто выберите желаемую температуру на ЖК-дисплее с помощью кнопки «Temp Set».

Zojirushi также сделала подачу воды из своих бойлеров очень простой и безопасной. Просто поставьте чашку или контейнер под носик и нажмите кнопку «Разблокировать» на машине, а затем кнопку «Выдача». Двухэтапный процесс помогает предотвратить случайный выброс воды.

Водогрейный котел снабжен другими автоматическими функциями безопасности, такими как режим автоматического отключения и съемный магнитный шнур питания. Кроме того, он даже имеет встроенный режим очистки, который мы обсудим в следующем разделе.

Посмотреть видео

Как чистить водогрейный котел Zojirushi

В зависимости от использования и жесткости воды компания рекомендует чистить водогрейные котлы каждые 1–3 месяца. Zorirushi предлагает собственный продукт из 100% лимонной кислоты, который можно приобрести через Amazon, хотя при желании вы можете использовать лимонную кислоту других производителей.

Процесс очистки очень прост. Вот что нужно делать:

  • Просто возьмите чашку теплой воды и вставьте 1 пакетик лимонной кислоты.Перемешайте до полного растворения. Убедитесь, что контейнер пуст и на нем установлен фильтр. Затем вылейте раствор в емкость для воды бойлера. Наполните емкость водой до максимального уровня. Закройте верхнюю крышку и включите прибор.
  • Нажмите и удерживайте кнопку «Reboil» более 3 секунд, пока на ЖК-дисплее не начнут мигать индикаторы. На вращающемся ЖК-дисплее будет квадратов . Примерно через 1-1 / 2 часа квадрат перестанет вращаться.Это означает, что водогрейный котел завершил процесс очистки.
  • Отключите магнитный шнур питания от устройства, откройте и снимите крышку (будьте осторожны, чтобы не обжечься). Вылейте воду из области удаления воды в верхней / задней части устройства.
  • Заполните бойлер холодной водопроводной водой до максимального уровня. Когда вы подсоедините шнур питания, он закипит. Как только бойлер нагреет воду, налейте около стакана горячей воды. Затем слейте остаток воды в канализацию.
  • Ваш водогрейный котел чист и готов к работе!

Посмотрите видео

Как устранить неполадки водонагревателя Zojirushi

Если ваш водонагреватель Zojirushi не работает так, как вы ожидаете, вы можете исправить это с помощью быстрого устранения неполадок. Вот несколько причин, которые могут вызвать проблему:

Не включается

Первое, что нужно проверить, не включается ли бойлер - это шнур питания. Лучший способ сделать это - заменить шнур питания на другой, хотя это может быть невозможно, если у вас нет лишнего шнура.

Если вы можете исключить проблему со шнуром питания, то проблема может быть в самом устройстве. В этом случае наиболее вероятной причиной является нагревательный элемент.

Нагревательный элемент

Если нагревательный элемент не работает, логично, что водонагреватель не сможет нагреть воду. Наиболее распространенное решение этой проблемы - проверить подключение кабеля питания (что вы, вероятно, уже делали).

Если шнур питания надежно подключен, а нагревательный элемент все еще не работает, вам следует связаться с Zojirushi, если ваше устройство все еще находится на гарантии, или отнести его в центр ремонта бытовой техники.

Шумы

Если ваш водогрейный котел Zojirushi издает шум, проблема может быть столь же проста, как крышка не полностью закрывается на месте. Когда вода закипает, выделяются пары. Если крышка не закрыта должным образом, это может вызвать стук.

Еще одна возможная проблема - необходимо переставить бойлер на прилавке. Убедитесь, что он находится на ровной твердой поверхности. Если он все еще издает шум, проверьте, нет ли на поверхности пустот. Возможно, вы услышите странные звуки, когда бойлер стоит на полой поверхности.

Нет воды

Если ваш водонагреватель не подает воду и вы нажали обе кнопки («Разблокировать» и «Раздать») в процессе безопасности с двумя кнопками, проблема может заключаться в скоплении вокруг кнопки (s) сам. Жир и грязь часто собираются в области пуговиц и требуют особого внимания для очистки. Вы можете использовать край сложенного листа бумаги, прямую булавку или другой острый тонкий предмет, чтобы удалить мусор, окружающий пуговицу.

Накипи извести

Если вы заметили белые наросты на дне бойлера или, что еще хуже, ржавчину или коррозию, то вам необходимо очистить устройство.Процесс очистки описан выше, и, хотя он занимает около 90 минут, это несложно, и большую часть работы выполняет водонагреватель.

Ручной бойлер

Ручной котел - это игрушка, сделанная из выдувного стекла вручную и наполненная специальной жидкостью, называемой этиловым спиртом. Котел состоит из более крупной нижней колбы и меньшей верхней колбы, соединенных между собой витой стеклянной трубкой. Эта жидкость внутри бойлера особенная, потому что кажется, что она кипит при низкой температуре.И все, что для этого нужно, - это тепло вашей руки. Как вы, наверное, знаете, вода закипает при температуре около 100 градусов по Цельсию. В ручном бойлере температуры вашей руки достаточно, чтобы жидкость начала пузыриться и закипать.

Посмотрите видео ручного бойлера:

Когда вы держите нижнюю часть бойлера рукой, жидкость внутри подвергается воздействию тепла вашей руки, и она начинает испаряться. Его давление увеличивается, и жидкость расширяется.В результате он взрывает стеклянную трубку и оседает в верхней колбе, так как дальше идти дальше не может. Затем пузырьки пара (созданные в процессе испарения) перемещаются вверх по стеклянной трубке из нижней колбы в жидкость в верхней колбе. Эти пузырьки пара проталкиваются через жидкость и заставляют ее пузыриться, создавая впечатление кипения. Этот процесс продолжается до тех пор, пока ваша рука нагревается до нижней лампы.

Жидкость внутри ручных бойлеров обычно окрашивается в разные цвета для визуальной привлекательности, а также для лучшего отображения жидкости, когда она пузырится и движется через бойлер.

Чтобы заставить жидкость из верхней колбы вернуться обратно в нижнюю колбу, возьмитесь за верхнюю колбу рукой, и тепло вашей руки увеличит давление жидкости в верхней колбе и вытолкнет жидкость обратно в нижнюю. лампочка.

Если у вас холодные руки, ручной бойлер не будет работать, так как тепло от вашей руки недостаточно сильное, чтобы жидкость испарилась и закипела. Вы можете попробовать это в холодный зимний день, когда придете с улицы. Посмотри, что получится!

Вернуться на страницу Science Toys

Вернуться на главную страницу Real World Physics Problems

Как установить термостат Nest - Tom's Guide

Нет ничего лучше умных домашних устройств - гаджетов, позволяющих управлять домашней техникой через Интернет - лучше, чем обучающий термостат Nest.Новое поколение систем отопления и охлаждения дома, Nest не только позволяет вам контролировать температуру через приложение для смартфона, но также изучает ваши модели и соответствующим образом регулирует температуру. При этом Nest утверждает, что его устройство сэкономит вам деньги, поскольку оно не будет обогревать или охлаждать ваш дом, когда вас нет рядом.

Но установить гнездо не так просто, как вкрутить лампочку. Однако это не так уж сложно, и мы создали пошаговое руководство, которое поможет вам в этом процессе.

Что вам понадобится:

Отвертка с крестообразным шлицем.Nest продуманно предоставляет термостат в одном из них, хотя вам может потребоваться отвертка меньшего размера, чтобы отсоединить провода от вашего старого термостата.

Общее время проекта: Около 30 минут.

1. Выключите питание термостата.

Найдите соответствующий автоматический выключатель и переключите его в положение «Выкл.».

2. Пометьте провода, ведущие к старому термостату.

Каждый провод, выходящий из стены, должен входить в специальный помеченный порт на вашем старом термостате (например, R, Y, W или G).Прикрепите синие наклейки в руководстве по установке Nest к соответствующему проводу. Если повезет, сами провода будут иметь цветовую маркировку.

Если ваш термостат имеет маркировку 120 или 240 В или имеет толстые провода, у вас высоковольтная система - не подключайте эти провода к гнезду.

БОЛЬШЕ: Лучшие устройства для умного дома

3. Снимите старый термостат.

Осторожно снимите провода, идущие от стены к термостату, а затем открутите прибор от стены.

4. Отметьте положение гнезда.

Пропустите провода через центр опорной плиты гнезда и с помощью пузырькового уровня убедитесь, что гнездо выровнено. Отметьте карандашом два отверстия для винтов.

5. Установите декоративную пластину (дополнительно).

Если вы хотите закрыть отверстия для винтов от старого термостата, прикрепите накладку в нижней части корпуса Nest к опорной пластине.

6. Прикрепите основание Nest к стене.

Используйте прилагаемые винты и отвертку, чтобы прикрепить основание к стене. Сначала вкрутите верхний винт, но перед его затяжкой используйте уровень, чтобы убедиться, что основание ровное.

7. Подключите провода к гнезду.

Вставьте помеченные провода в соответствующие порты гнезда. После того, как провод будет правильно вставлен, будет нажат небольшой язычок.

БОЛЬШЕ: Лучшие камеры домашней безопасности

8.Прикрепите дисплей Nest.

Совместите небольшой прямоугольный разъем на задней панели дисплея с портом на базовой пластине.

9. Снова включите питание.

Переведите автоматический выключатель в положение «Вкл.».

10. Подключите Nest к вашей сети Wi-Fi.

Следуйте инструкциям на дисплее Nest, чтобы найти свою беспроводную сеть, и введите пароль для подключения.

11. Следуйте инструкциям по настройке на экране.

Эти дополнительные шаги обеспечат актуальность прошивки Nest, правильность подключения проводов и позволят Nest узнать, какой тип питания используется для вашей системы отопления и где в вашем доме находится Nest.

11. Установите температуру.

Поверните Nest, чтобы установить желаемую температуру, когда вы дома или вдали от дома.

12. Загрузите мобильное приложение Nest.

Это приложение для смартфонов, доступное для устройств Android и iOS, позволит вам удаленно контролировать Nest и управлять им.

Примерно через неделю Nest узнает о вашем поведении - когда вы дома, а когда нет - и должен автоматически регулировать температуру в вашем доме. Тем не менее, вы все равно можете включать и выключать его удаленно с помощью смартфона или локально, поворачивая диск Nest.

13. Подключите свое гнездо к другим устройствам умного дома

Nest будет работать с широким спектром продуктов и систем для умного дома, от интеллектуальных концентраторов, таких как Wink и Samsung SmartThings, до пульта дистанционного управления Logitech Harmony и Amazon Alexa. и Google Home, даже до умных замков.Вот ссылка на все устройства и службы, совместимые с Nest.

Дом, дизайн, ремонт, декор. Двор и огород. Сделай сам

Как сделать индукционный котел своими руками? Как сделать индукционный котел отопления своими руками Индукционный котел отопления своими руками чертежи схемы.

Выбирая котел отопления дома, хозяева ориентируются, прежде всего, на то, какой источник тепла доступен для помещения.Газ - самое дешевое топливо, а вот локаций совсем нет. Электричество - самое распространенное, но не самое дешевое. Котел индукционного нагрева обеспечивает довольно высокий КПД при меньшем потреблении электроэнергии по сравнению с другими электрическими опциями.

Основа принципа работы котла - создание тепловой энергии из электрической энергии. Эффект электромагнитной индукции заключается в следующем - через катушку, проводную, пропускаем ток, вокруг этой обмотки возникает электромагнитное поле.Металлический сердечник, помещенный в катушку (обладающий свойством притягиваться магнитом), начнет быстро нагреваться.

Механизм теплогенератора: Это электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника. Преобразуя электричество в вихревые токи, первичная обмотка отправляет электрофан во вторичную обмотку, которая, в свою очередь, передает энергию носителю. Под действием электромагнитного поля в корпусе и сердечнике образуются вихревые токи.Они теплее металла. Вода забирает тепло от ядра и распределяет его по всему зданию.

Работа индукционной плиты основана на том же принципе. Такая плитка намного экономичнее по сравнению с обычными электроплитами. Это достигается за счет отсутствия теплопотерь при переносе передач от каменки на посуду. Маркетологи сегодня называют индукционные котлы отопления, как передовые разработки, созданные по новому принципу. Но на свиноматке это не совсем так. Индуктивные принципы применяются с прошлого века для плавильных печей.Никаких новых материалов для изготовления котлов также не используется.

М. Фарадей открыл явление индукции в 1831 году.

Индукционные варианты более безопасны, по сравнению с другими отопительными котлами, практически не нуждаются в обслуживании. Они не содержат динамических деталей и, как следствие, не имеют механического износа. При достаточном охлаждении срок службы змеевика не ограничивается. Отдельного помещения такие котлы не требуют. По сравнению с, профилактические работы практически не требуются.

Преимущества индукционного котла:

  • Постоянная циркуляция теплоносителя;
  • Отсутствие ТЭНов;
  • Бесшумный.

Электрокотел индукционный способен отапливать не только площадь небольшого частного дома, но и производственные помещения, при этом не требует больших затрат на установку и обслуживание. Представленные на рынке индукционные котлы отопления недешевы. Причина в системных датчиках. Инвертор, используемый в системе управления, увеличивает стоимость отопительного котла.

Как сделать индукционный котел отопления своими руками

Противники установки индукционных котлов приводят закон сохранения - 1 кВт электроэнергии способен генерировать тепловую энергию аж 1 кВт. Да, любой водонагреватель, потребляющий 1 кВт электроэнергии, также вырабатывает 1 кВт энергии. Но не все это термическое. Индукционные водонагреватели более производительны по выработке тепловой энергии по сравнению с фасолью. Сделать самодельный индукционный водонагреватель несложно.Используемые при этом материалы можно найти без особого труда и невысокой цены. Схема такого индуктивного устройства довольно проста.

Для преобразования электроэнергии в тепловую необходимо:

  • Индуктор;
  • переменный ток 50 Гц;
  • Сердечник из материала, на который «липнет» магнит;
  • Чертежи котла индукционного нагрева (Не нашли).

Для корпуса индукционного котла нужно взять трубу диаметром 5 см.Труба набивается кусками проволоки 5-7 см диаметром не более 7 мм. Для подключения котла к трубной системе потребуются переходники. Схема системы отопления поможет определиться с характеристиками.

Лучше установить автоматическое отключение питания при утечке охлаждающей жидкости. В этом случае электромагнитное поле никуда не исчезнет, ​​если не выключить блок питания, а корпус с застежками просто раздвинется.

Делаем индукционную катушку - основной нагревательный элемент.Для этого берем медный провод, наматываем его на корпус примерно 85-99 витков. Интервал между поворотами соблюдайте равным. Самый простой индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. По такому же принципу работает индукционный парогенератор.

О преимуществах и недостатках двухконтурного котла Узнайте в следующем материале:

Модернизация индукционного нагрева

Системы индукционного нагрева часто попадают в отзывы.Бесшумность, эффективность и долговечность - неоспоримые преимущества системы отопления. Одна из разновидностей системы - работа индукционного водонагревателя на нагрев. Индукционный водонагреватель можно купить и установить в трубопроводной системе.

Схему индукционного нагрева можно выбрать своими руками. В этом случае вы можете смело экономить свои средства.

Но для более эффективной работы индукционной системы важно знать некоторые нюансы.Установив индукционную плиту в конструкцию, она подключается к зарядному устройству, аккумуляторам и инвертору. Инвертор - это устройство, преобразующее постоянный ток в переменный. Его использование снижает количество потребляемой электроэнергии для системы отопления фактически до нуля.

Для снижения энергопотребления вам понадобятся:

  • Инвертор на 4 кВт;
  • 2 батареи 250 а * ч;
  • Устройство зарядки аккумулятора.

Подключаем синхронно 2 батареи, и к ним зарядка.Они генерируют постоянный ток, который подается на инвертор. Инвертор преобразует постоянный ток в переменный. Затем инвертор передает ток по индукционной плите, и зарядка непрерывно заряжает батареи. Таким образом, стоимость зарядного устройства на 24 В - это потребление энергии индукционного нагрева дома. Стоимость насоса учитывается отдельно. В индукционных нагревателях применяются только модификации с принудительной циркуляцией.

Описание инверторного котла отопления

Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, относительно недавно.В основе устройства котла 2 главного цилиндра размещены внешние. Вариант такого котла более безопасный. Для правильного монтажа пожаробезопасность на порядки выше по сравнению с газовыми, угольными и дровяными котлами.

Принцип работы инверторного котла:

  • Хладагент протекает во внутреннем цилиндре;
  • Цилиндр, пропускающий ток, обеспечивает нагрев охлаждающей жидкости;
  • Утеплитель выполняет роль внешнего цилиндра;
  • Основа котла - электромагнитная индукция.

Инверторный механизм котла практически исключает утечку теплоносителя. Важное качество - любой вариант (вода, антифриз, масло) может применяться в качестве охлаждающей жидкости. Преимущество использования антифриза в том, что при отключении котла зимой аккумулятор не замерзнет и не лопнет. Модели инверторного котла малой мощности зачастую способны работать от аккумулятора, что значительно снижает затраты на электроэнергию.

При установке инверторного котла в систему отопления важно правильно подключить заземление.

Инверторная система позволит быстро набрать нужную температуру и обеспечит экономное потребление электроэнергии. Такие системы успешно используются при производстве сплит-систем. Инверторный кондиционер имеет гораздо больший срок службы, чем стандартные сплит-системы.

Индукционный котел отопления своими руками (видео)

Индукционные устройства - практичные и экономичные системы, не требующие сложного монтажа и обслуживания.Как правило, небольшие габариты позволяют устанавливать в любых помещениях, а система отопления не требует перестройки. Огнестойкость индукционных котлов отопления позволяет применять их в загородных домах, даже если хозяева там появляются нечасто.

Котел индукционный

своими руками - выгодный вариант, который поможет экономно сэкономить Частный дом, квартира или нежилой дом.

Такие устройства имеют высокую производительность и простую конструкцию.Принцип действия данной системы основан на индукционном электричестве.

К достоинствам нагревательного прибора относятся входящие в состав элементы, выдерживающие большие нагрузки. Риски быстрой поломки котла отопительный минимум . А также в рассматриваемом проекте аппарата отсутствуют льготные составы, что гарантирует отсутствие протечек. Котел отопления, сделанный своими руками, работает бесшумно, что дает возможность установить его в удобном месте.

Устройство индукционного котла для отопления частного дома

Оборудование предназначено Для преобразования электроэнергии в тепловую Энергия с помощью устройства.

Индукционные агрегаты способны быстро повышать температуру теплоноситель не похож на Тан. Важной частью устройства является трансформатор (индуктор), который состоит из двух типов обмоток.

Внутри образуется ток, имеющий вихревой тип, затем энергия поступает в закороченный виток, одновременно обслуживая корпус.Когда вторичная обмотка получает достаточное количество энергии, мгновенно преобразуется в тепло, нагревающее теплоноситель.

Катушка индуктивности

Этот элемент является важным элементом устройства, в котором возникает переменное магнитное поле, устройство состоит из двух типов обмоток - первичной и вторичной. Выполнен из нержавеющей проволоки на пластиковом футляре. Такой метод увеличивает КПД и производительность агрегата. Для изготовления корпуса аппарата вам понадобится толстая пластиковая труба диаметром 5 сантиметров .Он будет служить основанием индукционной катушки и частью тепловой трубы.

Инвертор

Этот компонент принимает бытовую электроэнергию и преобразует высокочастотный ток в ток . После этого энергия поступает в первичную обмотку индуктора.

Нагревательный элемент

Нам понадобятся для заготовки две металлические трубы , которые имеют диаметр 2,5 см. Изделия следует сварить между собой, сделав часть детали круглой.Механизм будет обслуживать не только ТЭН, но и сердцевину котла.

Фото 1. Индукционный котел, сделанный своими руками. Внутри конструкции находится ТЭН.

Трубы

Одна форсунка d служит для приема теплоносителя в котел , вторая - для подачи нагретой воды в систему отопления.

Ссылка. Принцип расчета индуктора зависит от необходимой мощности котла для обогрева помещения.Формула расчета: 1 кВт на 10 кв.м. Площадь помещения с высотой потолков не более трех метров. Например, помещение общей площадью 160 м 2. Отключаемый индукционный котел мощностью 16 кВт.

Механизм работы нагрева от индукционной плитки

Конструкция Котел построен на электрических индукторах, в составе которых 2 обмотки закорочены . Внутренняя обмотка преобразует поступающее электричество в вихревые токи.Внутри агрегата возникает электрическое поле, возникающее после второго витка.

Вторичный элемент выполняет функцию нагревательного звена нагревательного элемента и корпуса котла.

Передает полученную энергию в систему нагрева теплоносителя. В роли теплоносителей, предназначенных для таких котлов, используется специальное масло, очищенная вода или незамерзающая жидкость.

На электричество воздействует внутренняя обмотка нагревателя, что способствует возникновению напряжения и образованию вихревых токов.Полученная энергия передается вторичной обмоткой, после чего сердечник нагревается. Когда вся поверхность теплоносителя возникнет, он будет передавать тепловой поток радиаторам.

Как сделать устройство

Индукционный котел можно сделать своими руками, главное следуя нижеприведенной инструкции.

Вам также будет интересно:

Необходимые инструменты и материалы

  • Замки, плоскогубцы.
  • Циркуляционный насос .
  • Инвертор сварочный.
  • Краны шаровые и переходники Требуются при установке агрегата в систему отопления.
  • Проволока медная, стальная или нержавеющая. Материалы лучше приобретать новые, так как обмотку от старых катушек лучше не применять. Сечение провода, подходящего для намотки насадки - 0,2 мм, 0,8 мм, 3 мм.
  • Секция труба пластиковая - корпус Конструкций.

Порядок выполнения работ

Для сборки простого индукционного котла не потребуется использовать сложные инструменты и дорогостоящие материалы.

Все, что вам понадобится, это сварочный аппарат инвертированного типа. Основной и пошаговый этапы изготовления:

  1. Проволока стальная или нержавеющая нарезанная корпусами на сегменты от 5 до 7 см.
  2. Пластиковая трубка для сборки корпуса прибора диаметром 5 см. Трубу плотно заполнить нарезанными кусочками проволоки и уложить так, чтобы внутри не было пустого места.
  3. На концах трубы крепится мелкая металлическая сетка.
  4. Укороченные отрезки труб монтируются в нижней и верхней части основной трубы.
  5. Труба плотно обмотана медным проводом, количество витков не менее 90. Такое же расстояние должно соблюдаться между витками.

Важно! Все открытые участки медного провода должны быть изолированы специальными материалами, обладающими хорошей электрической и теплопроводностью. Индукционный котел требует обязательного заземления.

  1. К корпусу водонагревателя подключаются специальные переходники, предназначенные для вставок в отопительные или водопроводные конструкции.
  2. Установлен циркуляционный насос.
  3. К готовой катушке подключается инвертирующий элемент. на 18-25 А.
  4. Система отопления готова к заливке теплоносителя.

Внимание! Не запускать котел отопления, если в конструкции нет теплоносителя. В противном случае пластик. Корпус начнет плавиться.

В итоге получается недорогой несложный агрегат, который будет эффективно обогревать помещение.

Для установки индукционной системы подойдет отопление закрытого типа с насосом , который будет создавать циркуляцию воды в трубопроводе.

Трубы из пластика подходят также для монтажных работ при подключении самодельного отопительного прибора.

При установке необходимо соблюдать расстояние до предметов, которые находятся рядом. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и более , от пола и потолка до 80 см и более .Рекомендуется на выходном патрубке установить прибор для измерения давления жидкости в замкнутом пространстве и ручной вентиль.

Как подключить котел своими руками, схема

  1. Источник постоянного тока 220 В.
  2. Котел индукционный.
  3. Группа защитных элементов (прибор для измерения давления жидкости воздушная дорога ).
  4. Шар-кран.
  5. Циркуляционный насос.
  6. Сетчатый фильтр.
  7. Ремень мембранный для водоснабжения.
  8. Радиатор.
  9. Указатель линии наполнения и опорожнения системы отопления.

Индукционные отопительные котлы появились в продаже совсем недавно и сразу составили конкуренцию обычным электродвигателям Tanni. При аналогичных размерах и потребляемой мощности индукционные нагреватели способны разогревать систему намного быстрее, кроме того, они могут работать в системах охлаждающей жидкости низкого качества и реже требовать обслуживания. Применив знания в области электротехники и плавки, можно сделать котел индукционного нагрева своими руками.

В основе действия индукционных котлов и других нагревательных устройств этого типа лежит способность проводящих материалов нагреваться под действием вихревых токов, возникающих в результате электромагнитной индукции.

Источником индукции является высокочастотный переменный ток, протекающий по первичной обмотке нагревательного устройства, выполненного в виде катушки. Расположенный внутри катушки нагревательный элемент играет роль вторичной короткозамкнутой обмотки.Это происходит при преобразовании электромагнитной энергии в тепловую.

Вихревые токи возникают на промышленной частоте 50 Гц, но эффективность нагревателя будет низкой, а работа устройства будет сопровождаться сильным гудением и вибрацией. При увеличении частоты до 10 кГц и вышеупомянутый шум исчезает, вибрация становится незаметной, а нагрев усиливается.

Устройство

Промышленный индукционный котел состоит из сердечника, роль которого выполняет теплообменник, вокруг которого намотана тороидальная обмотка, подключенная к высокочастотному преобразователю.При пропускании токовой обмотки создается переменное электромагнитное поле, в результате чего через сердечник возникают вихревые токи.

Обмотка подключена к высокочастотному преобразователю, в котором сигнал от блока управления создает частоту тока. Современные котлы имеют автоматику высокого уровня, что позволяет не только создать оптимальный режим нагрева теплоносителя, но и отключить устройство в случае возникновения аварийной ситуации.

Внутри сердечника теплообменника находится хладагент.Под действием вихревых токов он нагревается до высоких температур. Из-за разницы температур теплоносителя на входе и выходе из котла циркуляция теплоносителя по системе осуществляется непрерывно, даже без подключения насоса. Поэтому индукционные котлы можно использовать в системах с принудительной и естественной циркуляцией.

Охлаждающая жидкость может быть как вода, так и антифриз, тоосол, масло. Качество жидкости не имеет значения: постоянная вибрация системы, не имеющая отношения к человеку, делает невозможным осаждение накипи и других примесей на стенках теплового контура.

Наружная оболочка - Металлический корпус с системой тепло- и электроизоляции.

Форма котла Может быть любой, как и способ его установки: из-за отсутствия бака внутри котла его размеры обычно небольшие, а масса не превышает 50 кг.

Индукционный котел нельзя даже ненадолго включить в работу без заполнения системы теплоносителем! Произойдет перегрев котла и выход из строя его элементов!

Преимущества:

  • Высокая эффективность.Большинство производителей называют цифры 95-98%;
  • Большой выбор моделей разной мощности на однофазное напряжение ~ 220 В или трехфазное ~ 380 В;
  • Система быстрого обогрева отопления при пуске;
  • Может работать с любой охлаждающей жидкостью;
  • Контур, по которому теплоноситель проходит внутрь котла, абсолютно герметичен, что исключает протечки и связанные с ними неисправности;
  • Длительная работа без образования накипи и отложений. Именно это явление со временем снижает эффективность котлов с вентиляторами и служит частой причиной их поломок из-за перегрева ТЭНов;
  • Заявленный производителями срок службы - от 25 до 30 лет.

Никаких утеплителей и недостатков, Самый существенный из которых - высокая цена. Этот фактор обычно побуждает хозяина родильного дома собрать самодельный индукционный котел из первичных материалов и техники. Несмотря на сложность процессов, происходящих в котлах этого типа, можно создать конструкцию, не отставшую по основным параметрам от котла промышленного производства, и изготовить индукционный котел своими руками.

Медь со сварочным инвертором

Конструкция такого самодельного котла довольно проста.Самый сложный агрегат для самостоятельного исполнения, требующий знания основ электроники и электротехники - высокочастотный преобразователь. Его функции отлично выполняет сварочный инвертор современного типа, способный выдавать выходной сигнал с частотой 20-50 кГц.

Дополнительно для установки потребуется:

  • медный провод в эмалевой изоляции диаметром 1-1,5 мм;
  • изолированный провод с выводами для подключения обмотки к инвертору;
  • проволока обрезная нержавеющая диаметром 3-5 мм, длиной 5 см;
  • малая сетка из нержавеющей стали;
  • секция водопроводная труба из сшитого полиэтилена или полипропилена для систем ГВС и отопления диаметром 50 мм и толщиной стенки 8.4 мм, длина 1 м;
  • переходники от труб 50 мм на трубы, задействованные в существующей или проектируемой системе отопления, тройник для подключения аварийного клапана и два шаровых крана;
  • полосы текстолита для крепления намотки;
  • клей эпоксидный для изоляции обмотки;
  • корпус самодельного котла, он может быть выполнен из распределительного металлического или пластикового шкафа, в котором можно установить инвертор и закрепить ТЭН.

Последовательность сборки и установки элементов:

  1. На отрезанной полипропиленовой трубе диаметром 50 мм с помощью эпоксидного клея закрепляются 4 полосы из текстолита шириной 8-10 мм, отступающие от концов трубы на 70-100 мм.На них будет наматываться обмотка. Для закрепления крайних витков обмотки в текстолите можно сделать бороздки.
  2. Промывка 50-100 витков медной проволоки в эмалевой изоляции. Витки должны располагаться примерно на 0,3-0,6 мм на одинаковом расстоянии. Точное количество витков зависит от диаметра используемого провода и его удельного сопротивления, а также от выходных параметров инвертора.
  3. При установке самодельного котла в жилом помещении рекомендуется выполнять тороидальную обмотку для уменьшения внешнего электромагнитного поля.Тороидальная обмотка состоит из такого же количества витков, а электромагнитные потоки взаимно компенсируются и проходят только по внутреннему контуру.
  4. Внутрь трубы с одного конца вставляется сетка из нержавеющей стали и плотно набивается с другой стороны отрезками нержавеющей проволоки - она ​​будет нагреваться под действием вихревых токов. Рекомендуется использовать нержавеющую сталь, чтобы гарантировать отсутствие коррозионного разрушения проволоки с течением времени, но теоретически подойдет любой проводящий металл, включая катанку.Второй конец трубы тоже закрываем сеткой.
  5. На обоих концах труб полипропиленовые переходники подвергаются воздействию диаметра, используемого в системе отопления. Устанавливают шаровые краны, позволяющие перекрыть циркуляцию, и снимают теплообменник для доработки.
  6. Со стороны верхнего выходного адаптера установлен аварийный клапан для сброса давления.
    Излом обмотки с эпоксидным клеем для обеспечения качественной электроизоляции обмотки. Изготовление клея рекомендуется производить с небольшим отступлением от инструкции, добавляя на 10-15% меньше отвердителя.Это сделает изоляцию менее хрупкой.
  7. Закрепить на выводах обмотки провода изолированно с помощью обжимных клемм. Второй конец провода необходимо снабдить клеммами для подключения к инвертору. Диаметр проводов должен выдерживать максимальный выходной ток инвертора.
  8. Установите теплообменник в шкаф, прикрепив его к кронштейнам из жаропрочного непроводящего материала. Можно использовать текстолит.
  9. Подключите нагреватель к системе и залейте в него воду.
  10. Инвертор вставлен в нижнюю часть шкафа. Подключите к нему терминалы и включите в сеть. Производим запуск котла и настройку режима.
Корпус металлического шкафа необходимо заземлить!

Из индукционной плитки

Индукционный котел также может быть изготовлен на основе индукционной плитки. Для этого необходимо разобрать ТЭН плитки и для намотки на сердечник использовать медную проволоку, изготовленную описанным выше способом.

Блок управления плиткой используется для питания получившейся обмотки, выставляя необходимую мощность на сенсорную панель управления.

Однако у этого метода есть существенные недостатки:

  • Для успешной работы такого самодельного котла нужно рассчитать параметры индуктивности только что собранной катушки. Они могут не совпадать с теми, на которые рассчитана электроника плитки, в результате чего может выйти из строя блок управления. Для расчетов необходимо иметь хорошие знания в области электротехники и уметь разбираться в схеме подключения;
  • Большинство пластинчатых моделей оснащены автоматическим отключением через 2-3 часа после пуска горелки.Это приведет к регулярному отключению котла;
  • Плитка индукционного типа обычно не имеет мощности не более 2,5 кВт, поэтому подходит только для переделки котла малой мощности.

Ошибки в устройстве индукционного котла из плитки показаны на видео:

Простейшее использование индукционной плитки , исключающее разборку устройства и установку новой схемы - установить на нее герметичный резервуар из нержавеющей стали подходящего размера с входным и выходным штуцером и подключить его как бойлер в систему отопления.С такой схемой подключения справится практически каждый.

При наличии необходимых знаний и умения разбираться в схемах можно последовать примеру автора видео и собрать из плитки функциональный индукционный котел, доделав его схему.

Нагреватель сухого типа

Принцип работы индукционного котла предполагает использование воды или другой жидкости не только в качестве теплоносителя, но и для охлаждения активной зоны. Но нагрев вторичной обмотки, роль которой в этом устройстве играет труба с водой, произойдет в том случае, если она состоит только из металла.
Степень нагрева в данном случае зависит от соотношения мощности электромагнитного поля, создаваемого обмоткой, и массы металла сердечника. Произведя расчеты, можно создать сухой индукционный нагреватель своими руками из металлических труб и медной обмотки, как показано на видео.

Использование индукционного котла обходится дешевле обычного электроагрегата с Тананами, а самодельная конструкция значительно удешевляет его установку. Аналогичным образом можно собрать водонагреватель проточного типа для установки на даче, подобрав прибор с необходимой мощностью.

В процессе планирования устройства системы отопления на даче или в загородном доме Многие пытаются решить проблему чрезмерных затрат энергии установкой индукционного котла отопления. Помимо экономии электроэнергии, его устройство таково, что позволяет обойтись без вредных выбросов в окружающую среду и не представляет никакой опасности в процессе использования. Важный аргумент в его пользу - возможность его самостоятельной конструкции. В этой статье мы рассмотрим, что такое индукционный котел отопления: все о принципе работы + 2 варианта устройства своими руками.К тому же нам будут очевидны его преимущества перед обычными электрокотлами и газовыми агрегатами.

Устройство индукционных котлов

Основное внутреннее устройство Этот котел включает индуктор (трансформатор). Обычные бытовые индукционные котлы незначительно отличаются от аналогичных промышленных с цилиндрической системой обмотки. В компактных бытовых котлах применяется медная обмотка тороидального типа.

Внешний корпус устройства изготовлен из окрашенного металла, при этом имеется толстый слой тепло- и электроизоляции, под которым находится сердечник внутри двойной стенки.Он изготовлен из чрезвычайно ферромагнитной стали и имеет толщину стенки не менее 10 мм. Тороидальная обмотка, намотанная на сердечник, является первичной обмоткой. Это преобразование энергии электрического поля в магнитное, которое создает вихревые токи. Их энергия уже передается вторичной обмотке. Роль вторичной обмотки играет контур, который под действием этой энергии выделяет большое количество тепла, передаваемого теплоносителем. Тороидальная обмотка позволяет создавать агрегаты с малым весом и габаритами.

Принцип работы индукционных котлов

В стандартную комплектацию обычно входит сам котел, совершенно необходимый полупроводниковый преобразователь, называемый инвертором, автоматические выключатели, электронный термостат. Сам датчик температуры находится внутри корпуса котла.

Работа индукционных котлов основана на принципе электромагнитной индукции. Суть его в том, что электричество, потребляемое из сети, создает электромагнитное поле. Подача теплоносителя внутрь котла осуществляется по водяной трубе, которая снизу приварена.Через инвертор в котел поступает переменный ток частотой 20 кГц. При включении этого прибора ток течет через тороидальную обмотку котла. В этом случае стальной сердечник нагревается всего за 7 минут до температуры 750 градусов.

Вырабатываемое тепло передается охлаждающей жидкости, циркулирующей внутри контура. Быстрый нагрев жидкости создает конвекционные потоки. Это означает, что предварительно нагретый теплоноситель сильно расширяется и устремляется вверх по конструкции котла, а затем и по самой системе отопления.Часто этого бывает достаточно для полноценной работы бытового котла, имеющего среднюю длину отопительного контура. Такой способ позволяет быстро нагреть всю систему, но для лучшей циркуляции нужно дополнительно установить обычный циркуляционный насос.

Благодаря использованию принципа магнитной индукции нагрев теплоносителя в таких котлах происходит намного быстрее, чем в агрегатах с Танни, а потери тепла минимальны. Практически не встречается на керне, какой бы твердой ни была известняковая вода.

Это связано с тем, что вихревые потоки заставляют ядро ​​вибрировать, не позволяя образоваться окалине. В то же время пузыри, кипящие из его тела, очищают поверхность ядра. Благодаря герметичности всей системы теплоноситель забирает максимальное (98%) количество выделяемой тепловой энергии. Таким образом, эти параметры значительно увеличивают CPD котла, что положительно сказывается на его экономичности и работе.

Плюсы и минусы индукционных котлов

Индукционные котлы имеют ряд безусловных преимуществ перед обычными котлами на тэта:

  • Стабильные показатели КПД до 99% практически все время.
  • Отсутствие нагревательных элементов, что значительно расширяет возможности использования прибора.
  • Отсутствие подвижных элементов, что полностью исключает механический износ и необходимость замены комплектующих.
  • Отсутствие съемных внутренних соединений Не дает возникновения утечек.
  • Полная готовность к работе даже при постоянном токе. либо низкое напряжение в сети.
  • Очень быстрый нагрев до желаемой температуры охлаждающей жидкости (5-7 мин).
  • Достаточно высокая степень электро- и пожарной безопасности, соответствующая Классу II, за счет использования сердечника, не имеющего прямого отношения к индуктору.
  • Отсутствие необходимости в установке дымохода и предоставлении отдельного помещения под котел. Для установки данной системы нет необходимости привлекать высококвалифицированных специалистов.
  • Нормативный срок службы прибора до 25 лет и более. Это напрямую зависит от герметичности герметичного наружного шва и от большой толщины металлических труб для сердечника. Никаких профилактических работ в течение всего периода операции ему не требуется.
  • В котле могут использоваться все доступные жидкие теплоносители: масло, вода, антифриз, этиленгликоль без предварительной подготовки.
  • Процесс работы на охлаждающей жидкости можно менять раз в 10 лет.
  • Хорошая защита от перегрева и различных несчастных случаев, бесшабашности при работе.
  • На котлах установлены электронные автоматизированные системы управления.
  • Внутри контура шкалы нет.
  • Возможность подключения котла к любым отопительным системам закрытого типа.
  • Минимальное улучшение охлаждающей жидкости 35 ° С.

Но индукционные котлы, как и другие отопительные приборы, имеют недостатки и по индивидуальным специфическим параметрам.

  • Такие котлы можно подключать только к замкнутому отопительному контуру, очень часто с принудительной циркуляцией теплоносителя
  • Достаточно большой вес котла при довольно малых габаритах. Вес котла на 2,5 кВт составляет не менее 23 кг при полной высоте 45 см и диаметре 12 см.
  • Большая по сравнению с другими котлами цена, что связано с наличием дорогой детали - инвертора.
  • Дистанция, генерируемая на расстоянии нескольких метров от котла радиосвязи в длинноволновом, средневолновом и даже УКВ диапазоне.Они не влияют на организм человека, но их домашние животные и электронное оборудование чувствуют себя хорошо.

Установка индукционного котла и системы управления к нему

Установка таких котлов возможна только в закрытой системе отопления. Для этого требуется расширительный бачок-явный и насос для принудительной циркуляции теплоносителя.

По инструкции индукционный котел устанавливают строго вертикально. После этого подводящий патрубок отопительного контура подключается к нижнему входному патрубку.Выходное сопло расположено вверху устройства (сбоку или сверху). На нем откидывается подающая труба.

Вес навесного котла довольно серьезный, поэтому на навесное оборудование нужно обратить особое внимание. Они должны быть очень надежными, учитывая, что при работе котла его вес значительно увеличится за счет внутренней части теплоносителя. Боковое расстояние от котла до окружающих предметов и стен - 300 мм. Расстояние до пола и потолка - 800 мм и не менее.Важным и обязательным условием установки таких котлов является их заземление. Возможно использование как с металлическими, так и с металлопластиковыми трубами.

Рядом с выходным патрубком врезана группа охранных приборов: диверсионный клапан, манометр, воздухоотводчик. Расширительный бачок установлен на удобном участке обратной трубы системы. Запорная арматура в основном монтируется после группы безопасности.

Монтаж всей системы управления, а также самого котла, необходимо производить в соответствии с действующими правилами и нормами ПУЭ, схемами и условиями, содержащимися в существующем техническом паспорте.

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для реализации основного отопления в частном доме, а хотите обустроить им коттедж или гараж, то можно попробовать построить это сами. Есть два варианта, как это сделать.

Первый вариант

Для его реализации потребуются отрезки пластиковых труб и сварочный инвертор. Имея элементарные знания в области физики и умея пользоваться кусачками, вы сможете самостоятельно составить простейшую индукционную модель.Для этого нужно приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой силы тока до 15 ампер и даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный аппарат. Вам также понадобится стержень из нержавеющей стали или сегменты из обычной стальной проволоки. Это необходимо для выполнения роли нагревательного элемента. Их длина около 50 мм, при диаметре 7 мм.

Важной составляющей является медный провод, который легко купить в любом тематическом магазине.Не используйте обмотку со старыми катушками. Корпус, на котором основана индукционная катушка, одновременно является частью трубопровода, поэтому он может быть выполнен из пластиковой трубы с толстыми стенками. Его внутренний диаметр должен составлять 50 мм. К этому корпусу закреплены два выходных для забора холодного и отдачи горячего теплоносителя. Все внутреннее пространство Кейсы Необходимо полностью заполнить отрезки проволоки и закрыть металлическими сетками, чтобы они не выпадали.

Индукционная катушка выполнена следующим образом: вокруг предварительно приготовленной пластиковой трубки постепенно наматывают медный провод, покрытый эмалью.Понадобится около 90 оборотов. Полученный самодельный прибор необходимо подключить к трубопроводной сети. Из трубопровода вырезается небольшой участок трубы, а вместо него устанавливается самодельный индукционный котел. Он подключается через инвертор и просто заводится вода.

Второй вариант

Этот вариант предусматривает использование трехфазного трансформатора с возможностью и фиксацией. Кроме того, сварочный аппарат тоже понадобится. Для изготовления устройства нужно две трубы приготовить так, чтобы в разрезе они выглядели как бублик.Эта конструкция выполняет как токопроводящую, так и нагревающую функцию. Затем наматывают обмотку прямо на корпус котла для более эффективной работы, несмотря на небольшой вес и габариты. В нем используется стандартная схема нагрева тепла: при контакте с обмоткой он получает большое количество тепловой энергии.

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудован двумя патрубками, как для ввода холодного теплоносителя, так и для вывода нагретого.Если придумать и самостоятельно соорудить защитный кожух, можно минимизировать тепловые потери.

Особенности самостоятельной установки и эксплуатации самодельных котлов

Как и у котлов заводского изготовления, для монтажа самодельного индукционного агрегата может подойти только система отопления закрытого типа. В его состав должен входить центробежный насос, создающий постоянную циркуляцию теплоносителя внутри системы отопления. Распространенные сегодня пластиковые трубопроводы лучше подходят для установки самодельного индукционного котла.Все правила, касающиеся установки заводских котлов, должны быть полностью соблюдены и в этом случае. Если установить на систему контрольно-предохранительные приборы, то ваша самодельная установка будет мало уступать заводским собратьям.

Хотя сделать такое устройство сложно, да и лучше не брать в руки, не имея «прямых рук», чтобы получить от него удовольствие. Ведь вместе с удобством эксплуатации мы получаем еще и серьезную экономию энергии.

У владельцев частных домов много оборудования системы отопления. Но чаще всего выбор падает на индукционные котлы. И это неудивительно, ведь такая установка имеет ряд преимуществ. Внешне индукционный электрокотель чем-то напоминает трансформаторную установку. Нагревательные элементы отсутствуют. Нагрев воды происходит за счет электромагнитной индукции.

О том, что котлы отопления электрические индукционные, какие у них есть преимущества и как их сделать своими руками, и будет рассказано в этой статье.

Высокая популярность индукционных котлов обусловлена ​​их преимуществами. Среди основных можно назвать экономичность. Установка экономит электроэнергию. Обустраивая систему отопления электрокотлом, можно забыть о необходимости регулярного пополнения запасов топлива. Чего нельзя сказать о системах с жидким топливом и.

Электрокотели работают бесшумно. Аппарат при эксплуатации не выделяет вредных веществ и является экологически чистым. Достоинством можно назвать еще и то, что электрическая катушка изолирована и с теплоносителем не контактирует. Это означает, что возможность протечки исключена.

Индукционный прибор отличается прочностью и безопасностью.

К тому же такое оборудование довольно просто сделать своими руками.

Что нужно для изготовления котла?

Таким образом, преимуществами индукционных котлов являются злоупотребление. Но есть один недостаток - дороговизна.Но этот недостаток легко исправить. Ведь сделать индукционный котел несложно.

Затраты на установку индукционного оборудования Быстро окупаются за счет высокого КПД и электробезопасности.

Изготовив на индукционном котле своими руками чертежи можно легко и в короткие сроки создать экономичную и эффективную систему теплоснабжения дома.

Для строительства котла индукционного типа потребуются инструменты и материалы:

Таким образом, для создания индукционного устройства не требуются специальные дорогостоящие инструменты и материалы.Все необходимое оборудование и материалы непременно найдутся у каждого хозяина. Сделав чертежи на индукционный котел своими руками, вы в итоге сможете получить достаточно экономичный в эксплуатации и дешевый в создании и установке теплогенератора.

Алгоритм создания индукционного котла

Подготовить все инструменты, материалы можно начинать. Сначала может показаться, что сделать индукционный котел непросто. Но на самом деле это совсем не сложно. Главное придерживаться алгоритма и соблюдать правила.

Для изготовления котла на базе индукционной плиты необходимо выполнить следующие работы:

Чтобы работа оборудования была безопаснее, открытые участки медного змеевика лучше изолируют. Выбирая изолятор, следует учитывать тепло и электропроводность. О других самоделках для отопления можно узнать.

Самодельный индукционный котел - реальность

Таким образом, индукционные котлы отопления своими руками изготавливаются очень просто.К тому же цена самодельного котла копейка. Единственный недостаток такого агрегата - нерусский внешний вид и небольшие размеры. Но установив такой котел, можно сразу ощутить положительный эффект от его работы, значительно увеличивается скорость нагрева теплоносителя в тепловой сети.

Сборка паровых котлов - Механическая ступица

Удаление масла из парового котла - это процесс удаления масла из объема воды. Если не завершить его должным образом, присутствие масла может вызвать скачок давления в бойлере, так как это влияет на способность воды превращаться в пар.

Хотя US Boiler не использует масло при производстве секций, масло может поступать изнутри черной трубы, а также в процессе нарезания резьбы.

В моей прошлой жизни мы установили много паровых котлов, следуя инструкциям по установке на букву «Т». Когда мы начали делать это по книге, это был тяжелый переход от наших старых способов перевоспитания. В течение многих лет мы ни разу не устроили надлежащий ремонт вблизи трубопроводов котла, хотя мы так думали. Мы просто поступали по-своему, потому что компания всегда так поступала.

Наш путь работал нормально и был проще. Обычно после нескольких посещений нагнетательного парового котла и повторной обвязки, добавления химикатов, проверки обратных клапанов или просто снятия сливок мы могли решить большинство проблем.

Конечно, все эти дополнительные поездки не входили в стоимость установки, поэтому это стало для нас финансовыми потерями. Я понял, что большинство проблем с помпажами можно решить, просто скимнув должным образом.

Я наконец изучил процедуры снятия скимминга. Расспросив многих старожилов, я обнаружил, что есть много способов удалить паровой котел.Некоторые работали лучше, чем другие.

По мере того, как мы собирали информацию, было много общего между методами, которые использовали старые техники. И, конечно, есть некоторые отличия. Мы решили объединить все похожие шаги и добавили еще несколько, о которых мы слышали.

Путем проб и ошибок мы обнаружили, что на большинстве работ нам приходилось просматривать только один раз и обычно только около часа. Мы также поняли, что нам не нужны химические добавки. До этого мы всегда использовали химикаты после снятия шкур.

Если вы мало работаете с паром, вы можете спросить, что такое помпаж? Это когда уровень воды в измерительном стекле чрезмерно подпрыгивает. Отскок не должен превышать примерно 1/2 ″ - 1 ″. При помпоне отскок воды обычно составляет большую часть смотрового стекла, и вода может даже полностью исчезнуть. Вода может просто продолжать капать и исчезать без особого отскока. Помните, что действие внутри котла хуже, чем то, что вы видите в измерительном стекле.

Вот правильная процедура скимминга, которую мы использовали:

1.Включите котел и дайте ему поработать, пока он не станет горячим, начнет выделять пар.
2. Выключить котел. ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ БОЙЛЕР ВО ВРЕМЯ ПРОЦЕССА СЛИВКИ. Это важно. Если вы снова запустите котел, это вызовет турбулентность в объеме воды, отталкивая масленку от поверхности.
3. Только после подъема предохранительного клапана и проверки отсутствия давления пара в котле найдите слив или пробку, которую можно безопасно удалить выше уровня воды. Если предохранительный клапан находится сбоку от котла, вы даже можете использовать эту ленту.Не скотчем можно использовать сверху котла, только по бокам. Резьба должна быть не менее 3/4 дюйма.
4. Установить ниппель с вентилем в обвязку котла. Клапан представляет собой клапан «на всякий случай». Вы не закроете это после того, как начнется процесс сканирования. Этот патрубок должен располагаться горизонтально и выходить прямо. Он не может поднять руку. Мы пытаемся скользить по поверхности воды, поэтому вода должна выходить из горизонтальной трубы. На этом уровне воды пока быть не должно.
5. Откройте установленный клапан и повесьте ведро на трубу.
6. Найдите ручной заправочный клапан. Если нет ручного клапана, вы можете доливать воду в бойлер через клапан низкого слива.
7. Открывайте ручной заливной клапан до тех пор, пока вода не начнет вытекать из трубного ниппеля и клапана, которые вы только что установили. Когда вода начнет вытекать из патрубка трубы, закройте кран заполнения и дождитесь прекращения потока.
8. Слегка откройте ручной заправочный клапан, чтобы струя воды, выходящая из патрубка, была не больше деревянного карандаша. Немного быстрее для коммерческих котлов.Чем медленнее, тем лучше.
9. Продолжайте снимать масло, пока ведро не станет почти полным, снимите полное ведро и используйте второе ведро, пока вы опускаете первое ведро. Не закрывайте клапан при этом. Вы не можете не остановить поток воды после того, как начался. Помните - не допускайте повторного розжига котла.
10. Продолжайте скольжение до тех пор, пока температура воды не упадет достаточно низко, чтобы вы могли удобно держать руку под струей очищенной воды. Знаю работы, которые снимались 2 - 3 часа в зависимости от объема котловой воды.Часто это около часа на бытовых котлах.
11. Когда закончите, закройте ручную подачу воды, снимите трубный ниппель и клапан, установите на место заглушку или предохранительный клапан, слейте воду до надлежащего уровня.
12. Включить котел. Дайте котлу создать пар. Пульсация прекратилась или, по крайней мере, улучшилась? При необходимости продублируйте, но обычно достаточно одного раза. Если после двух попыток улучшения нет, проблема не в масле. Проверьте вблизи трубопроводов котла, влияние пламени и pH воды. Проблемы с pH воды могут быть вызваны добавлением в бойлер химикатов.

Рон Бек - внешний технический советник и менеджер по обучению в US Boiler Company, где он работает с 1998 года. За 38-летний опыт работы Рона в отопительной отрасли он поднялся по карьерной лестнице в компании HVAC, от ученика до менеджера по обслуживанию.

9 устройств для умного дома, которые автоматизируют ваш дом

Что такое технология умного дома

Ваш дом - это ваша крепость, и замок нужно постоянно охранять. Конечно, ты не всегда дома.Тебе нужно идти на работу, и тебе нужен отпуск, чтобы уйти с работы!

Так как же вы можете внимательно следить за своим домом и следить за тем, чтобы ваши вещи были в безопасности, когда вас нет рядом? Два слова: домашняя автоматизация. Есть много компаний, производящих революцию в индустрии домашней автоматизации.

Домашняя автоматизация существует уже давно, но появление смартфонов и Wi-Fi сделало эту технологию более удобной и доступной. Это может звучать как научная фантастика, но теперь вы можете управлять всей бытовой техникой в ​​своем доме прямо со своего смартфона.

Мы еще не достигли того дня, когда посуда готовится сама, но эти 9 устройств для умного дома могут облегчить вам жизнь.

1. Система безопасности умного дома

Хотели ли вы когда-нибудь присматривать за своим домом, когда вас нет в городе? Благодаря автоматизированной технологии безопасности, такой как Piper, теперь вы можете круглосуточно контролировать свою домашнюю систему безопасности со своего смартфона с помощью приложения для умной домашней безопасности. Piper дает вам панорамный вид на ваш дом и уведомляет вас при обнаружении необычного движения.

Если ваш дом должен быть пустым во время вашего семейного отдыха, Пайпер должна уведомить вас с помощью телефонного звонка, текстового сообщения или электронной почты, если, например, открывается окно или обнаруживается громкий шум на вашей территории. Вы даже можете посмотреть видео о том, что привлекло его внимание, на своем телефоне.

2. Видеокамера дверного звонка

Когда вы отправитесь в следующий тропический отпуск, не все будут знать, что вы вдали от дома. Люди могут зайти к вам домой и позвонить в дверь, ожидая увидеть вас.С Ring вы можете открыть дверь прямо на ладони. Ring’s VideoDoorbell - это камера дверного звонка с поддержкой Wi-Fi, которая позволяет вам общаться в видеочате с посетителями через свой смартфон.

Вы когда-нибудь пропускали важную посылку из-за того, что опоздали домой всего на несколько минут? С камерами дверного звонка вы можете сообщить курьеру, что можно оставить посылку у вашей двери.

3. Умные розетки и розетки

Допустим, вы спешили на работу утром и забыли выключить телевизор.Благодаря интеллектуальной розетке Belkin WeMo вы можете использовать домашнюю сеть Wi-Fi для включения и выключения устройств прямо из приложения для умного дома. Эта технология домашней автоматизации может даже сказать вам, сколько мощности или энергии вы используете для своей электроники, давая вам ценную информацию о том, какая электроника и бытовая техника обходятся вам больше всего в месяц. Ознакомьтесь с нашим руководством по летней экономии энергии, чтобы сократить потребление энергии вашей электроникой и многое другое.

4. Умный термостат

Забыть отрегулировать термостат, когда вы выходите из дома, может быть большой тратой денег.Умные термостаты оставляют этот сценарий в прошлом. Благодаря такой технологии, как Nest, удобное управление домашним термостатом теперь у вас под рукой, где бы вы ни находились.

С помощью программируемого интеллектуального термостата вы можете управлять настройками со своего смартфона Apple или Android. Лучше всего то, что его сложная технология автоматизации постоянно учится подогревать / охлаждать ваш дом в соответствии с вашими привычками, чтобы вы всегда чувствовали себя комфортно. Последнее, чего вы хотите после долгого рабочего дня, - это вернуться домой в морозильный дом.С термостатом с поддержкой Wi-Fi вы можете полностью контролировать настройки температуры в вашем доме.

Ваш термостат - не единственный прибор, которым можно управлять из приложения для умного дома. Вот список лучших умных устройств, которые помогут вам продолжить модернизацию вашего дома.

5. Интеллектуальный контроллер полива

Одна вещь, о которой легко забыть, отправляясь в отпуск (помимо зубной щетки), - это найти кого-нибудь, чтобы полить ваши растения. К счастью, есть даже технология домашней автоматизации, которая укрывает ваш сад.Если вы ищете полные системы с Wi-Fi, датчики влажности, интеллектуальные садовые приложения и облачные платформы или садовые системы DIY или системы с открытым исходным кодом, системы датчиков полива растений могут вам помочь.

6. Интеллектуальные детекторы дыма и угарного газа

Пожар и угарный газ - две самые большие угрозы безопасности в вашем доме, поэтому удобно иметь возможность контролировать их из любого места с помощью приложения для умного дома. Nest также создал будильник, который синхронизируется с вашим смартфоном, чтобы предупредить вас, если сработает сигнализация дыма или угарного газа.Nest Protect включает в себя функции, которые в режиме реального времени предоставляют вам обновленную информацию об уровнях дыма и угарного газа. Он также может уведомить вас о низком уровне заряда батареек в ваших будильниках.

7. Умный аквариумный контроллер

Технология домашней автоматизации может защитить не только ваш дом и сад, но и еще одну драгоценную вещь: вашу рыбу! Мониторинг аквариума Apex дает вам полный контроль над вашим аквариумом со смартфона. От контроля озона до автоматизированного кормления, это устройство избавляет от необходимости использовать Nemo-ситтер в следующий отпуск и избавляет вас от догадок о морской биологии из вашего аквариума.

8. Умные замки

Вы когда-нибудь выходили из дома и забывали, запирали ли вы заднюю дверь? Беспокойство о незапертых дверях может стать источником беспокойства для любого. Что, если бы вы могли легко управлять своими замками со своего смартфона? Вы можете это сделать с помощью Schlage Connect Smart Deadbolt.

Умный засов дает вам виртуальный запасной ключ, поэтому вам не нужно ничего прятать под ковриком. С помощью этой технологии домашней автоматизации вы можете управлять своими замками из любого места с помощью мобильного устройства.Вам нужно выпускать собаку на прогулку каждую неделю, пока вы на работе? Вы можете сделать это с помощью Deadbolt.

9. Умный дом

Что, если бы вы могли управлять несколькими устройствами в своем доме с помощью одного приложения? Wink делает это возможным. Приложение Wink поддерживает партнерские отношения с более чем 30 продуктами от различных производителей, предлагая вам удобство и простоту, когда дело доходит до подключения к элементам, которые вы используете каждый день, таким как спринклерные системы, фонари и замки, такие как Schlage Deadbolt, упомянутый выше.Это еще не все; Wink HUB - это платформа, которая обеспечивает возможность подключения нескольких продуктов, позволяя вашим интеллектуальным устройствам говорить на одном языке беспроводной связи.

Смартфоны

быстро становятся многофункциональными устройствами, которые могут превратить ваш дом в полностью управляемый умный дом. Эти 9 революционных технологий домашней автоматизации можно использовать для защиты вашего дома прямо со смартфона. Хотя приложения для умного дома могут помочь сделать ваш дом более безопасным и эффективным, они не защитят вашу собственность или имущество, если произойдет что-то неожиданное.Вы хотите иметь качественное страхование жилья, чтобы всегда быть спокойным.

Сторонние веб-сайты и продукты, на которые ссылается Nationwide, контролируются и управляются третьими сторонами, а не Nationwide. Nationwide не делает никаких заявлений и отказывается от любой ответственности в отношении контента или материалов, доступных на этих веб-сайтах, точности информации и качества продуктов или услуг, предоставляемых или рекламируемых. Тот факт, что Nationwide ссылается на такие сайты и продукты, не является одобрением, разрешением, явным или подразумеваемым спонсорством или аффилированностью в отношении таких сайтов и продуктов, их владельцев, спонсоров или поставщиков.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
