Последовательность проводов в интернет кабеле: Как правильно обжать интернет кабель коннектором (вилкой) RJ-45. Обжим кабеля коннектором RJ45.

Содержание

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45. Обжим кабеля коннектором RJ45.

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь произвести самостоятельно обжимку кабеля не составляет особого труда.

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

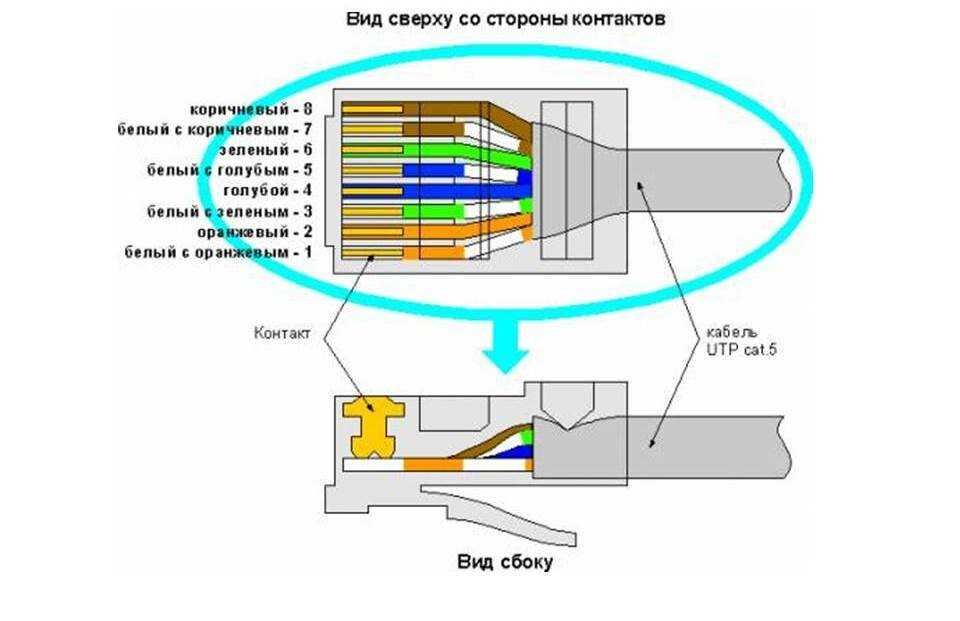

Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

Бело-оранжевый
Оранжевый
Бело-зеленый
Синий
Бело-синий
Зеленый
Бело-коричневый
Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

Бело-зеленый
Зеленый
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Приглашаем к сотрудничеству партнеров!

Последовательность проводов и интернет кабеле: разновидности цветовых схем

Иногда пользователям персонального компьютера или ноутбука требуется произвести распиновку интернет-кабеля в домашних условиях (из-за проблем с имеющимся штекером). Это можно сделать, используя несколько схем и инструментов. В статье будет подробно рассказано, что такое распиновка интернет кабеля, и какие методы можно использовать для проведения операции в зависимости от конкретной ситуации.

Кабель для интернета

Методы обжатия

В кабеле для интернета используется витая пара, которая состоит из 8 жил (или меньше — 4). Поэтому необходимо применять особые методы соединения (желательно со специальным оборудованием), поскольку, если контакт будет некачественный, то работа с интернетом станет недоступной.

Для проведения операции желательно использовать специальный обжиматель для гнезд интернет разъема RJ-45. Также можно использовать специальные клещи, которые называются «обжимкой». В экстренных ситуациях знатоки могут воспользоваться и обычной плоской отверткой или плоскогубцами, но такая процедура будет являться одной из самых ненадежных (есть риск повредить кабель и сам штекер).

Важно! Сам метод обжимки довольно прост: необходимо просто вставить провод в гнездо и применить специальные клещи, нажав на них до упора. Куда сложнее определиться со схемой.

С помощью клещей можно не только проводить вышеописанную операцию, но также очищать изоляцию, откусывать лишний кабель, или ровнять провода перед обжимкой.

Если специального устройства нет, то, как уже было сказано выше, можно использовать и «домашний метод» обжимки — применив отвертку и нож:

аккуратно зачистить кабель, не повредив его;
поставить жилы в коннектор по нужной схеме;
надавить на каждый контакт поочередно, проведя таким образом фиксацию.

Домашний метод имеет ряд недостатков, например, отвёртка будет постоянно соскальзывать, и есть вероятность повредить провод.

Для проведения операции также можно использовать метод с плоскогубцами. Но проводить такую операцию очень неудобно, поскольку можно повредить пластмассовый корпус коннектора. Требуется проводить обжим с каждой стороны кабеля. Если в середине несколько поводков не будут прижиматься полностью, то желательно вернуться к методу с отвёрткой.

Основные схемы распиновки

Чтобы завершить операцию успешно, необходимо правильно располагать имеющиеся провода в коннекторе RJ-45. Существует несколько схем разводок: прямая (распиновка интернет кабеля на 8 проводов) и перекрестная.

Схема прямой распиновки на 8 проводов

Первая обозначается маркировкой 568В, вторая — 568А. Используя прямой метод, можно соединить роутер с персональным компьютером или другим устройством. Вторую схему желательно применять для соединения нескольких компьютеров (или ноутбук-ПК) напрямую.

Важно! Обычно используется прямой метод соединения кабеля с коннектором.

Выбор схемы распиновки проводов

Схему распиновки нужно выбирать, основываясь на фактически имеющемся кабеле и вариации соединения нескольких устройств.

Важно! Если проводники будут перепутаны в процессе распиновки, то сетевой адаптер может выйти из строя, поскольку к нему подводится питание и возможна перегрузка.

Прямая схема витой пары для интернета используется для связи с коммутатором сетевой карты. Перекрестная — для соединения нескольких сетевых карт (ПК-ПК), и является довольно устаревшей.

Перекрестная схема

Еще можно использовать схему для витой пары с 4 жилами. Она применяется для связи с периферийным аппаратом, а потому схема исключительно прямая (цифры на рисунке обозначают номера контактов — они должны быть и на корпусе при фактическом подключении).

Порядок распиновки на 4 жилы

Виды цветовых схем для LAN-провода

Существует специальный сертификат EAI/TIA-568, где указывается наличие цветовой схемы, которую можно использовать для обжима LAN кабелей. Желательно узнать о каждом из них подробнее, чтобы не совершить ошибок при совершении рассматриваемой операции.

«Ленивая» обжимка при наличии 2 пар

Это один из самых простых методов, а потому используется довольно часто, несмотря на некоторые недостатки. Схема подходит для подключения тех устройств, скорость передачи интернета которых не превышает 100 Мбит в секунду.

Порядок ленивого обжима кабеля

Важно! Схема выходит из обихода, поскольку скорость передачи данных растет, соответственно, данной распиновки просто скоро уже будет не хватать пользователям.

Локальная сеть, где используются больше двух ПК

Порядок действий для совершения распиновки:

Имеющейся пары раскрутить, чтобы разложить в определенной последовательности.
Далее необходимо разместить все провода по одной плоскости, и порезать слишком длинные пары, чтобы каждый из них составлял примерно по 1 см до изоляции.
Теперь нужно использовать имеющиеся коннектор (например, 8P8C), вставить в него провода, каждый из которых попадает в определенную ячейку.

Осталось только использовать специальные клещи, чтобы обжать провода. Такую же операцию необходимо проделывать со вторым концом кабеля.

Последовательность проводов

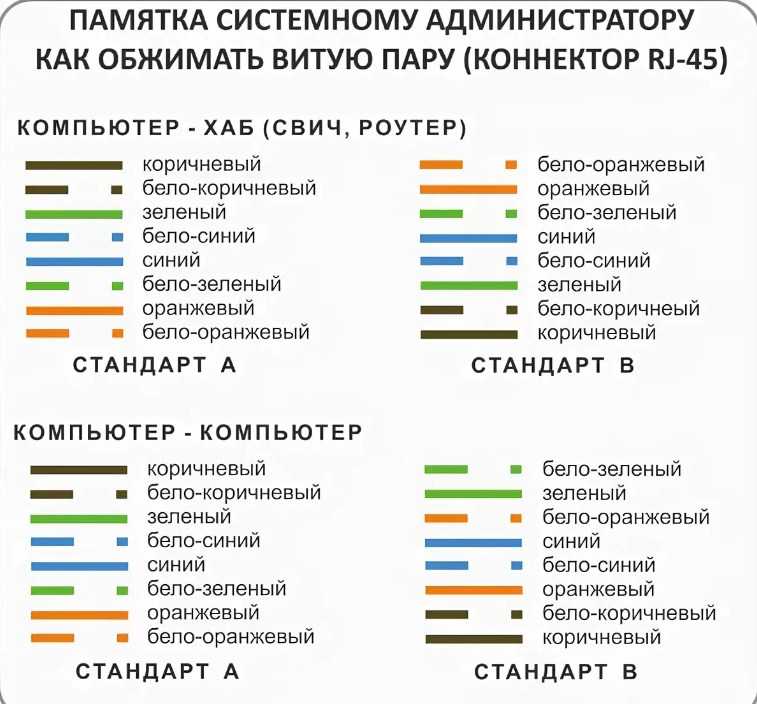

Обжим для RJ-45 (ПК-ПК)

Схема используется, если предстоит создать сеть из двух компьютеров, к примеру, для создания коллективных игр. Распиновка RJ-45 для интернета начинается с подключения к сетевому порту имеющимся кабелем типа витой пары.

Чтобы понять правильность подключения, желательно посмотреть на изображение ниже.

ПК-ПК

Важно! Оба конца провода обжимаются по неодинаковым схемам, что подробно изображено на примере выше.

RJ-45 ПК-хаб (для интернета)

В данном случае можно использовать несколько схем обжима. Но, в каждом варианте требуется обжимать кабель по идентичной электрической схеме, и нельзя забывать: придётся менять несколько витых пар местами. Вместо оранжевого необходимо поставить зелёный, вместо зелёного — обжать оранжевую пару.

Важно! Варианты А и Б взаимозаменяемые, а потому можно использовать тот, который больше понравится. Это совершенно не отобразится на параметрах сети.

Схема А и Б — на выбор

Прямая распиновка с обозначением 568В

Подобный метод соединения проводов используют, если необходимо связать с компьютером свитч, хаб или маршрутизатор. Это один из самых распространенных методов, которые используются на территории страны.

Распайку требуется проводить по довольно стандартной схеме, начиная с бело-оранжевого проводника. Последний будет коричневым.

568В

Перекрестная распиновка с обозначением 568А (Crossover)

Ещё один довольно распространенный способ, который можно использовать для соединения витых пар. Подходит для связи однотипных агрегатов друг к другу.

В таком случае штекер № 1 будет подключаться по стандартной схеме, а № 2 необходимо подключить с заменой определенных цветов: оранжевый на зеленый, белый с оранжевым на бело-зеленый (расцветка крайне важна). Таким образом проводники будут переворачиваться, что и дало название подключению.

Прямой обжим при наличии витой пары с 4 жилами двухпальных кабелей

Кабель, имеющий 4 жилы, обычно применяется для настройки внутренних сетей, которые имеют довольно низкие показатели. Если есть большие объемы информации, можно значительно сэкономить, поскольку кабель дешёвый, если сравнивать с 8-мижильными.

У этого метода имеется серьезное ограничение, в первую очередь по скорости. К тому же, к устройству нет возможности подать питание, если в этом есть необходимость.

Вариант на 4 жилы

Метод связи для пары RJ-45 при стандарте IEEE 802 3AF с POE

Это схема подключения работает по технологии PoE, то есть, не только передаёт информацию, но также подводит питание к свичу, роутерам или другим типам устройств. К примеру, если необходимо подключить видеокамеру, то дополнительного питающего провода искать не нужно.

Коннектор становится очень популярным из-за совмещения нескольких функций: передача данных, а также питание устройства, которое будет поступать по проводникам коричневого и синего цвета.

Важно! Такую витую пару категорически нельзя использовать для подачи 220В, поскольку могут возникнуть непредсказуемые последствия. Сечение провода составляет примерно 0,5 мм², то есть рассчитано только для прохождения тока до 1,5 А. Если пользователю необходимо увеличить силу тока, то придется произвести параллельное соединение проводников, чтобы увеличить показания 3А.

Для стандарта IEEE 802 3AF

Перекрестная система для скорости 1 Гбит/с

Подробную схему можно использовать, если дома используется высокоскоростная сеть, доходящая до 1 Гбит/с. В этом варианте необходимо обжать восемь проводов следующим способом.

Подключение для высокоскоростной сети

Rollover — консольный кабель

Важная особенность, которую необходимо соблюдать при подключении подобного кабеля: каждый конец требуется обжимать зеркально по отношению друг к другу. Можно использовать для соединения коммутатора или модема через компьютер.

Обжатие консольного кабеля производится по следующей схеме.

Метод связи для консольного провода

Цветовая схема при ремонте (ПК-хаб)

Бывают ситуации, когда несколько жил кабеля обрываются, но их всё равно можно использовать для надежного функционирования сети (нужно знать распиновку rj45 по цветам для интернета). Подобная ситуация наблюдается, когда произошел обрыв зеленой или оранжевой пары, но коричневая и синяя остаются исправными. В таком случае не придется заменять кабель, достаточно просто произвести некоторые перестановки в имеющейся схеме.

Для своеобразного ремонта можно использовать одну из следующих схем.

Схемы для ремонта

Как видно из рисунков, неисправные витые пары можно довольно просто заменить на те, которые прежде были неиспользуемыми.

RJ-45 по одному кабелю для связи двух ПК к хабу

Подобную схему можно использовать для соединения двух компьютеров, используя единый кабель. Руководствоваться нужно следующей схемы.

Схема

На RJ-45 есть несколько левых вилок, которые необходимо поместить в сетевые компьютерные карты. Правые же вилки идут в розетки, которые являются активными в данный момент. Или же эту схему можно использовать наоборот, поскольку кабель полностью симметричен.

RJ-45 для витой пары из 4 проводов по одному кабелю для связи с телефоном и ПК

Иногда пользователям ПК необходимо использовать дополнительную низковольтную проводку, которая проводится в комнату. К примеру, используя этот метод, можно протянуть провод от подъездного плинта для подключения обычного телефона, или создать постоянное напряжение для усилителя антенны телевизора. Есть довольно много возможностей. Для использования подобной схемы можно применять свободные пары, которые находятся в имеющемся дома проводе.

Важно! Подавать напряжение 220В с бытовой техники категорически запрещено, поскольку кабель просто не рассчитан на подобные нагрузки. Таким образом можно сильно повредить персональный компьютер.

В последнее время в магазинах можно найти довольно дешевые кабели со стальными жилами. Они покрыты тонким слоем меди. Такой кабель можно успешно использовать для передачи высокочастотного сигнала, но, только если расстояние довольно маленькое. Надежность сети будет пониженная, но применять устройство всё равно можно.

Когда происходит раскладка кабеля от стальных жил для передачи напряжения необходимо учитывать, что нагрузочная способность будет уменьшена, если сравнивать с проводом, который состоит из чистой меди.

Для реализации операции используют эту схему.

Подходящая схема

Коричневые и синие пары не обжимаются, поскольку их нужно будет использовать в дальнейшем — по своему усмотрению. В таком варианте придётся удлиннить те проводники, которые не приходится задействовать для передачи данных интернета.

Как только операция будет выполнена, необходимо произвести проверку (независимо от того метода, который был выбран). Для этого требуется применять специальные тестеры, которые состоят из дополнительного и основного модуля.

Коннекторы соединяют с каждым модулем, и после этого защелкивают в своем гнезде. С лицевой стороны агрегата есть индикаторы. Для каждой жилы соответствует собственная лампочка. Если каждый индикатор горит зеленым цветом, значит, операция проведена успешно. Если лампочка не зажигается и начинает моргать (красным), то процедуру необходимо повторить.

Предоставленной информации достаточно, чтобы понять, что такое распиновка витой пары для интернета, и как провести эту операцию дома. Теперь читатель легко создаст кабельный патч-корд при необходимости.

Сетевые кабели A и B Проводка Ethernet

Поддержка

Часто задаваемые вопросы о продукте

Для правильной работы прямые Ethernet-кабели должны иметь одинаковую конфигурацию контактов на обоих концах. Для проводного Ethernet существует два разных стандарта проводки: T568A (проводка A) и T568B (проводка B). Проводка A и B обладает одинаковыми электрическими свойствами, и можно использовать любой стандарт. StarTech.com использует стандарт проводки T568B для всех прямых кабелей Ethernet.

Примечание: Для получения дополнительной информации о различиях между прямыми и перекрестными кабелями Ethernet см. следующие часто задаваемые вопросы: http://www.startech.com/faq/network_cables_straight_through_vs_crossover.

Таблица выводов проводки

Контакт	Т568А	Т568Б
1	белый/зеленый	белый/оранжевый
2	зеленый	оранжевый
3	белый/оранжевый	белый/зеленый
4	синий	синий
5	белый/синий	белый/синий
6	оранжевый	зеленый
7	белый/коричневый	белый/коричневый
8	коричневый	коричневый

Для продуктов, связанных с этой статьей, нажмите здесь.

Этот FAQ относится к следующим продуктам:

45CROSS10RD 45CROSS10YL 45CROSS15OR 45КРЕСТ25RD 45CROSS25YL 45КРЕСТ3RD 45CROSS3YL 45CROSS6GR 45CROSS6RD 45CROSS6YL 45ПАЧ200БК 45ПАЧ200ГН 45ПАЧ200ГР 45ПАЧ200РД 45ПАЧ20БК 45ПАЧ20ГН 45ПАЧ20ГР 45ПАТЧ20ОР 45ПАЧ20РД 45PATCh20WH 45ПАЧ20ИЛ 45ПАЧ22ГР 45ПАЧ25БК 45ПАЧ25ГН 45ПАЧ25ГР 45ПАЧ25ОР 45ПАЧ25РД 45PATCh25WH 45ПАЧ25ИЛ 45ПАЧ2ГР 45ПАЧ30ГР 45ПАЧ35БК 45ПАЧ35ГН 45ПАЧ35ГР 45ПАЧ35ОР 45ПАЧ35РД 45PATCh35WH 45ПАЧ35ИЛ 45PATCh3RD 45ПАЧ40РД 45ПАЧ45ГР 45PATCh45WH 45ПАЧ4БК 45PATCh4GN 45ПАЧ4ГР 45PATCH4OR 45PATCh4RD 45PATCh4WH 45PATCh4YL 45PATCH50BK 45PATCH50GR 45PATCH50RD 45PATCH50WH 45PATCH5GN 45PATCH5GR 45PATCH5WH 45PATCH6BK 45PATCH6GN 45PATCH6GR 45PATCH6OR 45PATCH6RD 45PATCH6WH 45PATCH6YL 45PATCH75GR 45PATCH75OR 45PATCH7GN 45PATCH7GR 45PATCH7OR 45PATCH7RD 45PATCH7WH C6ASPAT10AQ C6ASPAT10BK C6ASPAT10BL C6ASPAT10GR C6ASPAT12AQ C6ASPAT12BK C6ASPAT12BL C6ASPAT12GR C6ASPAT14AQ C6ASPAT14BK C6ASPAT14BL C6ASPAT14GR C6ASPAT15AQ C6ASPAT15BK C6ASPAT15BL C6ASPAT15GR C6ASPAT1AQ C6ASPAT1BK C6ASPAT1BL C6ASPAT1GR C6ASPAT20AQ C6ASPAT20BK C6ASPAT20BL C6ASPAT20GR C6ASPAT25AQ C6ASPAT25BK C6ASPAT25BL C6ASPAT25GR C6ASPAT2AQ C6ASPAT2BK C6ASPAT2BL C6ASPAT2GR C6ASPAT30AQ C6ASPAT30BK C6ASPAT30BL C6ASPAT30GR C6ASPAT35AQ C6ASPAT35BK C6ASPAT35BL C6ASPAT35GR C6ASPAT3AQ C6ASPAT3BK C6ASPAT3BL C6ASPAT3GR C6ASPAT4AQ C6ASPAT4BK C6ASPAT4BL C6ASPAT4GR C6ASPAT5AQ C6ASPAT5BK C6ASPAT5BL C6ASPAT6AQ C6ASPAT6BK C6ASPAT6BL C6ASPAT6GR C6ASPAT6INAQ C6ASPAT6INBK C6ASPAT6INBL C6ASPAT6INGR C6ASPAT7AQ C6ASPAT7BK C6ASPAT7BL C6ASPAT7GR C6ASPAT8AQ C6ASPAT8BK C6ASPAT8BL C6ASPAT8GR C6ASPAT9АК C6ASPAT9BK C6ASPAT9BL C6ASPAT9GR C6CROSS10YL C6CROSS15YL C6CROSS3YL C6CROSS50YL C6CROSS6YL C6CROSS7YL C6КРОССОВЕР Ц6ПАЧ200БК C6PATCh200BL C6PATCh200GN Ц6ПАЧ200ГР C6PATCh200OR С6ПАЧ200РД C6PATCh200WH С6ПАЧ20БК C6PATCh20BL C6PATCh20GN C6PATCh20GR C6PATCh20PL C6PATCh20RD C6PATCh20WH C6PATCh20YL C6PATCh22BL C6PATCh22GN С6ПАЧ25БК C6PATCh25BL C6PATCh25GN C6PATCh25GR C6PATCh25OR C6PATCh25PL C6PATCh25RD C6PATCh25WH C6PATCh25YL C6PATCh2BK C6PATCh2BL C6PATCh2GN C6PATCh2GR C6PATCh2RD C6PATCh2WH C6PATCh2YL С6ПАЧ30БК C6PATCh30BL C6PATCh30GN Ц6ПАЧ30ГР C6PATCh30OR C6PATCh30PL C6PATCh30RD C6PATCh30WH C6PATCh30YL С6ПАЧ35БК C6PATCh35BL C6PATCh35GN С6ПАЧ35ГР C6PATCh35OR C6PATCh35PL C6PATCh35RD C6PATCh35WH C6PATCh35YL C6PATCh3BK C6PATCh3BL C6PATCh3GN C6PATCh3GR C6PATCh3RD C6PATCh3WH С6ПАЧ45БК C6PATCh45BL C6PATCh45GN C6PATCh45GR C6PATCh45OR C6PATCh45WH C6PATCh45YL C6PATCh4BK C6PATCh4BL C6PATCh4GN C6PATCh4GR C6PATCh4RD C6PATCh4WH C6PATCh4YL C6PATCh5BK C6PATCh5BL C6PATCh5GN C6PATCh5WH C6PATCh5YL C6PATCH50BK C6PATCH50BL C6PATCH50GN C6PATCH50GR C6PATCH50OR C6PATCH50PL C6PATCH50RD C6PATCH50WH C6PATCH50YL C6PATCH5BK C6PATCH5BL C6PATCH5GN C6PATCH5GR C6PATCH5RD C6PATCH5WH C6PATCH5YL C6PATCH6BK C6PATCH6BL C6PATCH6GN C6PATCH6GR C6PATCH6OR C6PATCH6PL C6PATCH6RD C6PATCH6WH C6PATCH6YL C6PATCH75BL C6PATCH75GR C6PATCH7BK C6PATCH7BL C6PATCH7GN C6PATCH7GR C6PATCH7RD C6PATCH7WH C6PATCH7YL C6PATCH8BK C6PATCH8BL C6PATCH8WH C6PATCH8YL CRJ4550PK CRJ45C6SOL CRJ45C6SOL50 CRJ45C6STR50 CRJ45SOL50PK CRJ45SOLID FLAT45BK10 FLAT45BK3 FLAT45BK6 FLAT45BL6 FLAT45GR10 FLAT45GR6 M45CROSS100B M45CROSS10BL M45CROSS1YL M45CROSS35BL M45CROSS3BL M45CROSS50YL M45CROSS6BL M45CROSS75BL M45CROSS7YL М45ПАЧ200Б М45ПАЧ200Г М45ПАЧ200К М45ПАЧ200Вт М45ПАЧ20БК М45ПАЧ20БЛ М45ПАЧ20ГН М45ПАЧ20ГР М45ПАЧ20ОР М45ПАЧ20П М45ПАЧ20ПЛ М45ПАЧ20РД M45PATCh20WH М45ПАЧ20ИЛ М45ПАЧ22БЛ М45ПАЧ25БК М45ПАЧ25БЛ М45ПАЧ25ГН М45ПАЧ25ГР М45ПАЧ25ОР М45ПАЧ25П М45ПАЧ25ПЛ М45ПАЧ25РД M45PATCh25WH М45ПАЧ25ИЛ М45ПАЧ2БК М45ПАЧ2БЛ М45ПАЧ2ГН М45ПАЧ2ГР М45ПАЧ2РД M45PATCh2WH М45ПАЧ2ИЛ М45ПАЧ30БЛ М45ПАЧ30ГР М45ПАЧ30ИЛ М45ПАЧ35БК М45ПАЧ35БЛ М45ПАЧ35ГН М45ПАЧ35ГР М45ПАЧ35ОР М45ПАЧ35П М45ПАЧ35ВХ М45ПАЧ35ИЛ М45ПАЧ3БК М45ПАЧ3БЛ М45ПАЧ3ГР M45PATCh3WH М45ПАЧ3ИЛ М45ПАЧ40БЛ М45ПАЧ45БЛ М45ПАЧ45ГН М45ПАЧ45ГР М45ПАЧ45ОР М45ПАЧ4БК М45ПАЧ4БЛ М45ПАЧ4ГН М45ПАЧ4ГР M45PATCh4OR М45ПАЧ4П М45ПАЧ4ПЛ М45ПАЧ4РД M45PATCh4WH М45ПАЧ4ИЛ M45PATCH50BK M45PATCH50BL M45PATCH50GN M45PATCH50GR M45PATCH50PL M45PATCH50WH M45PATCH5BL M45PATCH5GR M45PATCH6BK M45PATCH6BL M45PATCH6GN M45PATCH6GR M45PATCH6OR M45PATCH6P M45PATCH6PL M45PATCH6RD M45PATCH6WH M45PATCH6YL M45PATCH75BL M45PATCH75GR M45PATCH7BL M45PATCH7GR M45PATCH8BL Н6ПАЧ200БК Н6ПАЧ200БЛ N6PATCh200GN Н6ПАЧ200ГР N6PATCh200OR Н6ПАЧ200ПЛ Н6ПАЧ200РД N6PATCh200WH Н6ПАЧ200ИЛ Н6ПАЧ20БК N6PATCh20BL N6PATCh20GN Н6ПАЧ20ГР N6PATCh20OR N6PATCh20PL N6PATCh20RD N6PATCh20WH Н6ПАЧ20ИЛ Н6ПАЧ225БК Н6ПАЧ225БЛ Н6ПАЧ225ИЛ Н6ПАЧ22БК Н6ПАЧ22БЛ N6PATCh22GN Н6ПАЧ22ГР N6PATCh22OR Н6ПАЧ22ПЛ Н6ПАЧ22РД N6PATCh22WH Н6ПАЧ22ИЛ Н6ПАЧ24БК N6PATCh24GN Н6ПАЧ24ГР N6PATCh24OR Н6ПАЧ24ПЛ Н6ПАЧ24РД N6PATCh24WH Н6ПАЧ250БК Н6ПАЧ250БЛ N6PATCh250GN Н6ПАЧ250ГР N6PATCh250OR Н6ПАЧ250ПЛ Н6ПАЧ250РД N6PATCh250WH Н6ПАЧ250ИЛ Н6ПАЧ25БК Н6ПАЧ25БЛ N6PATCh25GN Н6ПАЧ25ГР N6PATCh25OR Н6ПАЧ25ПЛ Н6ПАЧ25РД N6PATCh25WH Н6ПАЧ25ИЛ Н6ПАЧ2БК N6PATCh2BL N6PATCh2GN N6PATCh2OR N6PATCh2PL N6PATCh2RD N6PATCh2WH Н6ПАЧ30БК Н6ПАЧ30БЛ Н6ПАЧ30ГР N6PATCh30OR Н6ПАЧ30ПЛ Н6ПАЧ30РД N6PATCh30WH Н6ПАЧ35БК Н6ПАЧ35БЛ N6PATCh35GN Н6ПАЧ35ГР N6PATCh35OR Н6ПАЧ35ПЛ Н6ПАЧ35РД N6PATCh35WH Н6ПАЧ35ИЛ N6PATCh3GN N6PATCh3GR N6PATCh3OR N6PATCh3PL N6PATCh3RD N6PATCh3WH Н6ПАЧ40БК N6PATCh40GN Н6ПАЧ40ГР N6PATCh40OR Н6ПАЧ40ПЛ Н6ПАЧ40РД N6PATCh40WH Н6ПАЧ45БК Н6ПАЧ45БЛ N6PATCh45GN Н6ПАЧ45ГР N6PATCh45OR Н6ПАЧ45ПЛ Н6ПАЧ45РД N6PATCh45WH Н6ПАЧ45ИЛ N6PATCh4BK N6PATCh4BL N6PATCh4GN N6PATCh4GR N6PATCh4OR N6PATCh4PL N6PATCh4RD N6PATCh4WH N6PATCh4YL N6PATCh5BK N6PATCh5GR N6PATCh5OR N6PATCh5PL N6PATCh5RD N6PATCh5WH N6PATCh5YL N6PATCH50BK N6PATCH50BL N6PATCH50GN N6PATCH50GR N6PATCH50OR N6PATCH50PL N6PATCH50RD N6PATCH50WH N6PATCH50YL N6PATCH5BK N6PATCH5BL N6PATCH5GN N6PATCH5GR N6PATCH5OR N6PATCH5PL N6PATCH5RD N6PATCH5WH N6PATCH5YL N6PATCH6BL N6PATCH6GR N6PATCH6INBK N6PATCH6INBL N6PATCH6INGN N6PATCH6INOR N6PATCH6INPL N6PATCH6INRD N6PATCH6INWH N6PATCH6OR N6PATCH6PL N6PATCH6RD N6PATCH6WH N6PATCH75BK N6PATCH75BL N6PATCH75GN N6PATCH75GR N6PATCH75OR N6PATCH75PL N6PATCH75RD N6PATCH75WH N6PATCH75YL N6PATCH7BK N6PATCH7BL N6PATCH7GN N6PATCH7GR N6PATCH7OR N6PATCH7PL N6PATCH7RD N6PATCH7WH N6PATCH7YL N6PATCH8GN N6PATCH8GR N6PATCH8OR N6PATCH8PL N6PATCH8RD N6PATCH8WH N6PATCH9БК N6PATCH9BL N6PATCH9GN N6PATCH9GR N6PATCH9OR N6PATCH9PL N6PATCH9RD N6PATCH9WH RJ45CROSS10 RJ45CROSS3 RJ45PATCh2 RJ45PATCh20 RJ45PATCh200 RJ45PATCh22 RJ45PATCh25 RJ45PATCh3 RJ45PATCh30 RJ45PATCh35 RJ45PATCh4 RJ45PATCh45 RJ45PATCh5 RJ45PATCH5 RJ45PATCH50 RJ45PATCH6 RJ45PATCH7 RJ45PATCH75 С45ПАЧ200Б С45ПАЧ20БЛ С45ПАЧ25БЛ С45ПАЧ35БЛ С45ПАЧ4БЛ S45PATCH50BL S45PATCH6BL S45PATCH75BL S45PATCH7BL WIR5ECMPBL WIR5ECMPGRY WIR5ECMPHBL WIR5ECMRBK WIR5ECMRWH WIR6CMRBK WIR6CMRBL WIR6CMRGR WIRC5ECMR WIRC5ECMRGRY WIRC6CMPBLK WIRC6CMPBLU WIRC6CMPGRY WIRC6CMRBL WIRC6PATBKRL WIRC6PATBLRL WIRC6PATGNRL WIRC6PATGRRL WIRC6PATRDRL WIRC6PATWHRL WIRC6PATYLRL WIRRJ45BKRL WIRRJ45BLRL

Подождите. ..

Наверх Схема подключения

Cat5: полное руководство

В этой статье

Что такое кабель Cat5?
1. Что входит в кабель Cat5?
2. Цвета проводов витой пары
Как работает проводка категории 5?
1. Как подключить кабель Cat5?
2. Что произойдет, если неправильно подключить кабель Ethernet?
Схемы подключения категории 5
Книга образцов типов. Он пережил не только пять столетий.

Что такое кабель Cat5?

Кабель категории 5 или кабель категории 5 — это тип сетевого кабеля, изготовленного путем скручивания внутренних проводов. Вот почему он также известен как сетевой кабель с витой парой . Наиболее часто используемой формой кабеля Cat5 является кабель Cat5e, который поддерживает пропускную способность сети до 100 МГц. Кабель передает данные со скоростью 1000 BASE-T, то есть со скоростью гигабитного Ethernet.

Эти кабели обычно используются в крупных центрах обработки данных, офисах компьютерных сетей и дома.

Что входит в кабель Cat5?

Базовая структура кабеля категории 5 опубликована ниже.

Как показано на рисунке, кабель категории 5 состоит из четырех витых пар внутренних кабелей, используемых для передачи данных. Эти четыре пары намотаны, образуя толстую проволоку. На концах кабеля Cat5 или Cat5e должны использоваться разъемы RJ45. Вы можете терминировать кабель Cat5e двумя способами.

Проходная муфта
Переходное соединение

Цвета витой пары

Цвета: оранжевый, зеленый, красный, синий и белый. Расположение этих проводов различается в зависимости от того, какой метод подключения вы выберете: перекрестный или прямой. При прямой передаче с распиновкой T568A порядок цветов: белый/зеленый, зеленый, белый/оранжевый, синий, белый/синий, оранжевый, белый/коричневый и коричневый.

В распиновке T568B порядок цветов: белый/оранжевый, оранжевый, зеленый/белый, синий, белый/синий, зеленый, белый/коричневый, коричневый. В перекрестной передаче порядок цветов для первого конца: белый / оранжевый, оранжевый, белый / зеленый, синий, белый / синий, зеленый, белый / коричневый и коричневый. А на другом конце — белый/зеленый, зеленый, белый/оранжевый, белый/коричневый, коричневый, оранжевый, синий и синий/белый.

Внутренний кабель Cat5 или Cat5e представляет собой витые пары медных проводов, которые передают данные от одного узла к другому, используя концепцию аналоговых или цифровых сигналов. Проводка позволяет обмениваться данными со скоростью до 100 МГц и поддерживает как высокоскоростной Ethernet, так и гигабитный Ethernet.

Как работает проводка категории 5?

Как подключить кабель Cat5?

Необходимо правильно подключить кабель Cat5. Для этой цели следует консультироваться только с специалистом по компьютерным сетям, но вам следует внимательно следовать приведенным ниже шагам, если вы хотите подключить кабель Cat5 для своих домашних целей.

Сначала снимите внешнюю оболочку кабеля категории 5 примерно на 2 дюйма.
Вы увидите четыре витые пары, раскрутите их, чтобы они все стояли отдельно.
Теперь вы должны установить их в соответствии с вашими потребностями. Если вы хотите перекрестную передачу, то сопоставьте их с помощью схемы ниже.

И если вам нужна прямая передача, вы должны выровнять эти цветные провода, используя схему ниже.

Теперь снимите те цветные провода, чтобы стала видна медь внутри них, и протяните их примерно от 1/2 до 3/4 дюйма.
Теперь вставьте эти провода в вилку RJ45 спереди, чтобы убедиться, что кабель вставлен полностью, а оболочка удлиняет вилку примерно на ½ дюйма, и эта область будет помещена внутрь обжимного инструмента.
Возьмите обжимной инструмент и обожмите штекер RJ45.
Теперь проверьте правильность расположения проводов в соответствии с описанными выше шагами.
Когда закончите, отрежьте кабель к этой вилке. Лучше всего резать больше, чем вам нужно.
Для второго штекера Rj45 выполните указанные выше действия.

Что произойдет, если неправильно подключить кабель Ethernet?

Кабели

Cat5 и Cat5e поддерживают скорость до 100 Мбит/с и имеют четыре витые пары внутренних кабелей. Кабель Ethernet использует два из четырех проводов для своей функции, один для передачи данных, а другой для приема данных. Когда эти два провода подключены неправильно, Ethernet достаточно умен, чтобы использовать две другие пары из четырех пар.

Power Over Ethernet (POE) использует два неиспользуемых провода Ethernet для питания устройства, получающего данные. Неисправность провода не будет мешать вашей передаче до тех пор, пока провода питания и обратного провода не будут перекрещены.

Схемы подключения категории 5

То, что написано выше, будет более понятно, когда мы увидим шаблоны схемы подключения.

Во-первых, мы увидим схему подключения прямого с проводкой 568-A и 568-B.

Теперь см. провод белый и синий они расположены в порядке белый/синий и синий/пока и вставляются в контакты 5 и 4. Белый и оранжевый заказываются парами белый/оранжевый и оранжевый/белый и вставляются в контакты 1 и 2. Бело-зеленый и зелено-белый провода подключаются к контактам 3 и 6, а белый/коричневый и коричневый/белый – к контактам 7 и 8.

Здесь бело-синий и сине-белый провода подключены к контактам 5 и 4. Зелено-белый и бело-зеленый провода подключены к контактам 1 и 2. Оранжево-белый и бело-оранжевый провода подключены к контактам 3 и 6. В то же время контакты белый/коричневый и коричневый/белый находятся на контактах 7 и 8.

Теперь мы увидим схему передачи кроссовера. В перекрестной передаче первый конец содержит оранжевый/белый и оранжевый провода на контактах 1 и 2. Зеленые/белые провода на контакте 3, а на контакте 4 есть синий провод. Синий/белый провода подключены к контакту 5, а зеленый провод – к контакту 6. Коричневый/белый и коричневый провода подключены к контактам 7 и 8. С другой стороны, зеленый/белый и зеленый провода подключены к контактам 1 и 2. Оранжевый/белый и синий провода подключаются к контактам 3 и 4. Синий/белый и оранжевый провода подключаются к контактам 5 и 6. Коричневый/белый и коричневый провода подключаются к контактам 7 и 8.
