Рано или поздно, каждый владелец квартиры или частного дома сталкивается с необходимостью замены старой проводки или прокладки электропроводки в новой квартире (доме). Процесс данный не из легких, не из дешевых, не из приятных и не из чистых, но он необходим. В этом случае, перед хозяином квартиры или дома, встает вопрос — какой кабель использовать для электропроводки. От правильного выбора кабеля зависит не только надежность и долговечность новой проводки, но и безопасность (как в плане поражения человека электрическим током, так и в плане пожарной безопасности). На какие же характеристики кабельной продукции обязательно необходимо обращать внимание…

В прошлой статье речь шла о выборе материала жилы кабельной продукции (медь или алюминий) для монтажа скрытой электропроводки в квартире или доме.

Сегодня речь пойдет о «муках выбора» между кабелем проводом и шнуром.

Для многих «провод» и «кабель» ничем не отличаются друг от друга, а «шнур» — тот же провод или кабель, но очень гибкий.  Да, и шнур, и кабель, и провод являются кабельными изделиями (продукцией), но разница между ними есть.

Электрический кабель состоит из одной или более жил, имеющих собственную изоляцию, которая (которые) в свою очередь заключены в соответствующий общий защитный покров (внешнюю оболочку).

Электрический провод состоит из одной или нескольких скрученных проволок или одной или нескольких изолированных жил, поверх которых может иметься легкая неметаллическая оболочка (обмотка, оплетка). Некоторые провода могут вообще не иметь изоляции.

Электрический шнур представляет из себя электрический провод с изолированными друг от друга электрическими жилами из переплетенных проволок, которые имеют повышенную гибкость (элестичность) и предназначены для соединения с подвижными устройствами (бытовыми приборами).

Исходя из своих характеристик, конструкции и назначения, электрический шнур, для скрытой внутриквартирной электропроводки, категорически не годится.

Кабель всегда имеет изоляцию каждой жилы, которые объединены внутри внешней изоляции (оболочки). Одножильный провод или двух и более жильный (так называемая «лапша») имеют только изоляцию жил. Но бывают и провода, очень похожие на кабель, имеющие и «пожильную» и внешнюю изоляцию (оболочку). Но главное отличие таких проводов от кабеля в том, что внешняя изоляция (защитная оболочка) кабеля защищает жилы от внешнего механического, термического и химического воздействия, а внешняя изоляция провода имеет только электроизоляционную функцию. Отличить в таком случае провод от кабеля можно по маркировке или по цене (кабель с одинаковыми сечением и материалом жил стОит дороже провода).

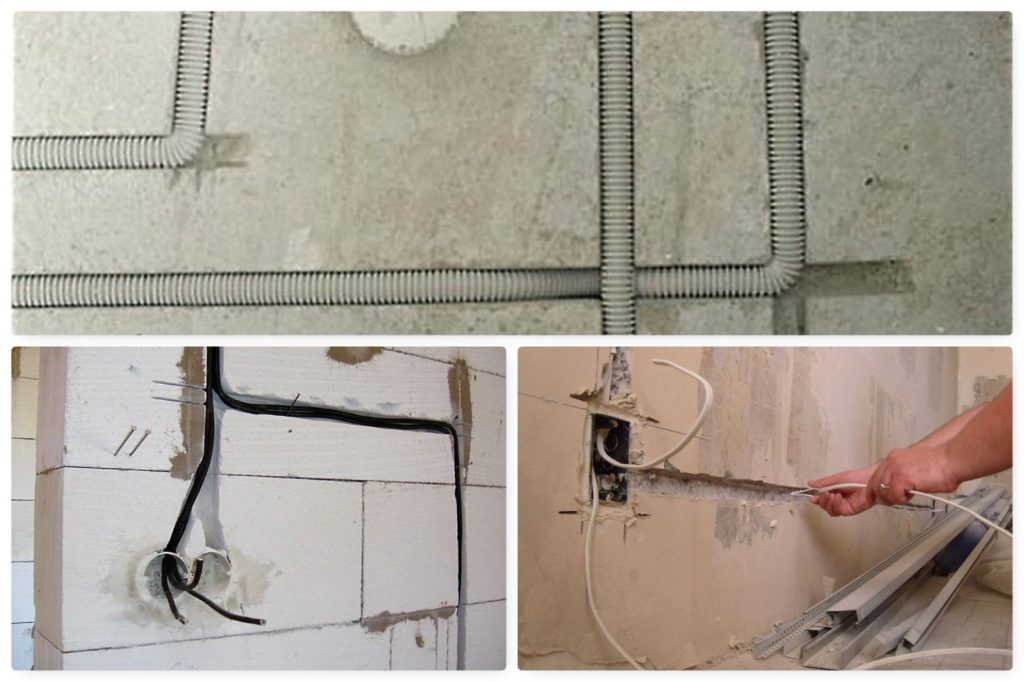

Поэтому, для монтажа скрытой проводки, в целях безопасности и надежности, рекомендуется использовать, однозначно, кабель. К тому же, срок службы (минимальный) кабеля составляет тридцать лет, а провода — от шести до пятнадцати лет.

Конструкция жил кабельной продукции бывает моножильной и многопроволочной. В моножильной конструкции один провод состоит из единой жилы. В многожильной конструкции один провод состоит из нескольких тонких жил. Многожильные провода очень гибкие и их легко прокладывать в местах с множеством изгибов, либо при протяжке кабеля через узкие отверстия. Но такая конструкция жил, наряду с достоинствами имеет и два крупных недостатка (по сравнению с моножильной конструкцией). Во-первых, многопроволочный провод имеет бОльшее сопротивление, чем моножильный и сопротивление это может увеличиваться с течением времени (поверхность каждой жилки со временем подвергается окислению и контакт между жилками ухудшается, общее сопротивление провода увеличивается. У моножильного провода окисление идет только на поверхности жилы и не «проникает» внутрь проводника). Во-вторых, без гильзования, такие провода не рекомендуется подключать к контактным площадкам электрического оборудования (жилы могут не «заполнять» все пространство контактной площадки с полукруглой формой, могут перегибаться, деформироваться, ломаться, в результате чего номинальное сечение проводника может уменьшиться).

Так же считается (хотя многие оспаривают данное утверждение), что при коротком замыкании, некоторые жилки, не имеющие надежный контакт с остальными жилками, могут стать «слабым звеном» и попросту оправиться или разрушиться, тем самым опять же уменьшив общее сечение проводника.

Поэтому, в целях безопасности, надежности и увеличения срока службы скрытой электропроводки жилых помещений, предпочтительнее использовать при монтаже не электрические провода, а электрические кабели и непременно с моножильной (однопроволочной) конструкцией жил.

• Первая часть — по ссылке.

Новости

Публикации

Образ средневекового рыцаря в сияющих металлических доспехах привит нам историческими фильмами, книгами и выставками в музеях. И образ этот возник не на пустом месте: есть множество достоверных…

Собрал всю известную на данный момент информацию по беспилотному такси, который уже к концу года в тестовом режиме будут возить всех желающих по району JBR в Дубае (10 машин), а к 2030 году. ..

«Людвиг Больцман, — говорится в начале одного учебника по физике, фотография которого широко распространилась в последние годы, — посвятивший большую часть своей жизни изучению…

Нашествия саранчи периодически случаются во многих странах Африки, в Индии, Китае и даже в России. Но вот Северную Америку эта напасть обходит стороной. И это не потому, что на американском…

Всего пара мест на планете удостоились громкого титула «Долина смерти». К известным можно отнести центр пустыни Мохаве. К этому месту неприменимо само понятие слова «жизнь» – сухость и жара не…

Попали мне тут на обзор довольно любопытные часы LEMFO WS18 Max Ultra. Цена таких часов около 25 долларов, и за эту цену китайцы умудрились нафаршировать часы разными функциями. Тут и сочный IPS…

Провода и кабели, применяемые в электропроводках | Монтаж электрических установок | Архивы

Страница 44 из 83

ЭЛЕКТРОПРОВОДКИ

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплением, поддерживающими, защитными конструкциями и деталями. Это определение согласно [3] распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений, на наружных стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм

2 (при сечении более 16 мм² — кабельные линии).
Открытой электропроводкой называется проводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п.
Скрытой электропроводкой называется проводка, проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, за непроходными подвесными потолками), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.
Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п. Наружная электропроводка может быть открытой и скрытой.
Струной как несущим элементом электропроводки называется стальная проволока, натянутая вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.
Полосой как несущим элементом электропроводки называется металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.
Тросом как несущим элементом электропроводки называется стальная проволока или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.
Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.
Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не должны иметь крышек Короба могут применяться в помещениях и наружных установках.
Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках.

ПРОВОДА И КАБЕЛИ, ПРИМЕНЯЕМЫЕ В ЭЛЕКТРОПРОВОДКАХ

Определения и общие сведения. В электропроводках применяют защищенные и незащищенные изолированные провода, а также кабели.
Защищенный провод имеет поверх электрической изоляции металлическую или другую оболочку, предназначенную для герметизации и защиты от внешних воздействий находящейся внутри нее части провода.
Незащищенный провод не имеет такой оболочки, но может иметь обмотку или оплетку пряжей, которая не рассматривается как защита провода от механических повреждений.
Кабель — одна или несколько скрученных вместе изолированных жил, заключенных в общую герметическую оболочку (резиновую, пластмассовую, алюминиевую, свинцовую).
В настоящее время для электропроводок применяют провода и кабели преимущественно с алюминиевыми жилами.
Провода и кабели с медными жилами прокладывают лишь в случаях, оговоренных в [3].

Таблица 11.1. Указания по выбору и применению проводов и кабелей для силовых и осветительных сетей

На роликах для сырых мест
В жилых и общественных зданиях при реконструкции
Только в коробах с открываемы и крышками
Только ПРГО
6 Только ПВ1
ПРТО в тех случаях, когда гл 7 2 ПУЭ требуется применение проводов  с медными жилами.
ПВ1 в тех случаях, когда гл 7 2 ПУЭ требуется применение проводов  с медными жилами.
Внутри зданий в сельской местности
Запрещается применение стальных труб и стальных глухих коробов с толщиной стенки 2 мм и менее в сырых и особо сырых помещениях и в наружных установках
10 С подкладкой листовою асбеста толщиной не менее 3 мм, выступающего в обе стороны от провода или трубы на 10 мм.
11 В сплошном слое штукатурки, алебастрового, цементного раствора или асбеста толщиной не менее 10 мм.



В заштукатуриваемой борозде, в сплошном слое алебастрового намета толщиной не менее 5 мм или иод слоем листового асбеста толщиной не менее
мм
Под слоем мокрой штукатурки толщиной не менее 5 мм
44 Под слоем цементного или алебастрового намета толщиной не менее 10 мм
То же путем закладки (замоноличивания) проводов в несгораемые конструкции при их изготовлении
Заштукатуривание трубы осуществляется сплошным слоем штукатурки или алебастра толщиной не менее 10 мм
В сплошном слое алебастрового (цементного) намета толщиной не менее 10 мм или между двумя слоями листового асбеста толщиной не менее 3 мм
Под слоем мокрой штукатурки с подкладкой под провод слоя листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее
мм, выступающих с каждой стороны провода не менее чем на 10 мм
Примечание Таблица составлена в части применения проводов — на основании «Руководства по выбору и изменению проводов для силовых и осветительных сетей», разработанного ВНИПИ Тяжпромэлектропроект при участии ВНИИпроектэлектромонтажа и согласованного с Главгосэнергонадзором Минэнерго, ГУПО МВД СССР и Техническим управлением Минэлектротехпри бора (по согласованию с Отделом техническою нормирования и стандартизации Госстроя СССР) Руководство выпущено взамен «Указаний по выбору и приме нению установочных электрических проводов (СН 351—66)» [44], в части применения кабелей (АВВГ, ВВГ, АВРГ, ВРГ, АНРГ, НРГ)—в соответствии с мате риалами Ленинградского отделения ВНИПИ Тяжпромэлектропроект, опубликованными в журнале «Светотехника» за 1897 г К» 11, с 20—21 «Выбор видов осветительных электропроводок» [73]
Провода и кабели изготовляют одножильными и многожильными, у которых в одной оболочке имеются одна или несколько токопроводящих жил, изолированных одна от другой. Жилы могут быть однопроволочными и многопроволочными. Поперечное сечение токопроводящих жил измеряется в квадратных миллиметрах.
Провода и кабели изготовляют стандартных сечений (ГОСТ 22483—771-): 0,35; 0,5, 0,75; 1; 1,2; 1,5; 2; 2,5; 3; 4; 5, 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185, 240; 300, 400; 500; 625; 800; 1000; 1200; 2000 мм². Для каждой марки (типа) проводов и кабелей установлена определенная шкала сечений. Сечения 0,35; 0,5 и 0,75 мм² — только для медных жил.
Сечение проводов и кабелей в электропроводках определяется проектом по допустимым длительным токовым нагрузкам, установленным [3].
Ниже приведены описания проводов и кабелей, применяемых при монтаже электропроводок, а в табл. 111 — указания по выбору и применению проводов и кабелей для силовых и осветительных сетей [44, 73].

Незащищенные изолированные провода.

Провода АППР — двух- и четырехжильные, с алюминиевой токопроводящей жилой (плоские) с резиновой изоляцией, не распространяющей горение, с разделительным основанием, на напряжение 660 В, сечение — от 2,5 до 10 мм² (рис. 11.1, а).

Провода АППВ и ППВ — плоские (ГОСТ 6323—79*Е), двух- и трехжильные, с алюминиевой (АППВ) и с медной (ППВ) токопроводящей жилой, с поливинилхлоридной изоляцией, с разделительным основанием на напряжение 380 В, АППВ сечением от 2,5 до 6 мм², ППВ — от 0,75 до 4 мм² (рис. 11.1, а, б).

Рис. 11.1. Плоские провода:
а — двухжильные типов АППВ, ППВ, АППР; б —
то же, трехжильные; в — двухжильные типов АППВС, ППВС

Провода АППВС и ППВС — то же, что и провода АППВ и ППВ (плоские , но без разделительного основания (рис. 11.1,в).
Провода АПВ, ПВ1 и ПВ2 (ГОСТ 6323—79*Е) — одножильные, с алюминиевой (АПВ), медной (ПВ1) и медной гибкой (ПВ2) токопроводящей жилой с поливинилхлоридной изоляцией на напряжение 380 и 660 В, АПВ сечением от 2,5 до 120 мм², ПВ1 — от 0,5 до 95 мм² и ПВ2 — от 2,5 до 95 мм².
Провода ПРД (ТУ16—505.904—76) — двухжильные, с медной токопроводящей жилой, с резиновой изоляцией на напряжение 380 В, сечением от 0,75 до 6 мм², в непропитанной оплетке.
Провода АПРТО и ПРТО — одно-, двух-, трех-, семи-, десяти- и четырнадцатижильные с алюминиевой (АПРТО) и медной (ПРТО) токопроводящей жилой с резиновой изоляцией на напряжение 660 В, АПРТО — одно-, двух- и трехжильные сечением от 2,5 до 120 мм², семижильные — от 2.5 до 10 мм², десяти- и четырнадцатижильные — 2,5 мм²; ПРТО — одножильные — от 0,75 до 120 мм², двух- и трехжильные— от 1,0 до 120 мм², семижильные — от 1,5 до 10 мм², десяти- и четырнадцатижильные — от 1,5 до 120 мм².
Провода АПРИ и ПРИ — одножильные, с алюминиевой (АПРИ) и медной (ПРИ) токопроводящей жилой, с ре новой изоляцией, обладающей защитными свойствами на напряжение 660 В, сечением от 2,5 до 120 мм² (АПРИ) и от 0,75 до 120 мм² (ПРИ).
Провода ПРТИ— такие же, как ПРИ, но с гибкой медной жилой, предназначены для присоединения к электроприемникам, установленным на вибрирующих основаниях, и для присоединения светильников, установленных на подвижных кронштейнах.
Защищенные провода. Провода АПРН и ПРН — одножильные, с алюминиевой (АПРН) и медной (ПРН) токопроводящей жилой, с резиновой изоляцией, в негорючей резиновой оболочке, на напряжение 660 В, АПРН — сечением от 2,5 до 120 мм², ПРН — от 1,5 до 120 мм².
Провода ПРГН — то же, что провода ПРН, но с гибкой медной жилой, предназначены для присоединения к электроприемникам, установленным на вибрирующих основаниях, для присоединений светильников, установленных на подвижных кронштейнах.
Провода ПРВД — двухжильные, с медной токопроводящей гибкой жилой, с резиновой изоляцией на 380 В, сечением 0,75—6 мм², в поливинилхлоридной изоляции.
Провода АВТ и АВТУ — с алюминиевой токопроводящей жилой с изоляцией из поливинилхлоридного пластиката на напряжение 380 В, сечением: двух- и трехжильные — 2,5—
мм², четырехжильные — 2,5—16 мм², с несущим тросом (АВТ) и усиленным несущим тросом (АВТУ).
Провода АВТВ и АВТВУ — то же, что и провода АВТ и АВТУ, но для внутренней прокладки.
Провода АПРФ и ПРФ — одно-, двух- и трехжильные с алюминиевой (АПРФ) и медной (ПРФ) токопроводящей жилой, с резиновой изоляцией на напряжение 660 В, сечением 2,5—4 мм² (АПРФ) и 1—4 мм² (ПРФ), в фальцованной оболочке из сплава марки АМЦ.
Провода ПРФл аналогичны проводам ПРФ, но имеют фальцованную оболочку из латуни.

Кабели.

Кабели АВРГ и ВРГ — одно-, двух-, трех- и четырехжильные на 660 В, с резиновой изоляцией, в поливинилхлоридной оболочке, с алюминиевыми (АВРГ) и медными (ВРГ) жилами, небронированные, предназначаются для открытой прокладки главным образом в сырых и особо сырых помещениях и помещениях с химически активными средами.
Кабели АНРГ и НРГ аналогичны по конструкции кабелям АВРГ и ВРГ, но вместо поливинилхлоридной оболочки имеют резиновую (найритовую) оболочку.
Кабели АВВГ и ВВГ — одно-, двух-, трех- и четырехжильные на 660 В, с поливинилхлоридной изоляцией.
Кабели АПВГ и ПВГ — одно-, двух-, трех- и четырехжильные на 660 В, с полиэтиленовой изоляцией, в поливинилхлоридной оболочке Кабели АПсВГ и ПсВГ имеют изоляцию из самозатухающего полиэтилена, АПвВг и ПвВг— из вулканизированного полиэтилена, а АПвсВГ и ПвсВГ— из самозатухающего полиэтилена
Указанные выше оболочки кабелей не рассматриваются как защита изоляции кабеля от механических повреждений, когда кабели должны быть защищены от механических повреждений на большом протяжении, применяют кабели бронированные соответственно марок АВРБГ, АНРБГ, АВВБ, АВПБ (алюминиевые) или ВРБГ, НРБГ и ВВБ, ВПБ (медные).
В связи с тем что Минэлектротехприбор СССР, с 1979 г. начал выпуск установочных, осветительных проводов и контрольных кабелей с токопроводящими жилами из биметалла алюминий — медь (алюмомедь), Минэнерго, Минмонтажспецстрой СССР и Минэлектротехпром приняли решение разрешить применение таких проводов и контрольных кабелей (вместо проводов и контрольных кабелей аналогичного назначения с медными жилами) на электростанциях и подстанциях, а также промышленных предприятиях для всех цепей, за исключением цепей защиты, автоматики и вторичных цепей основного оборудования энергоблоков мощностью более 150 МВт электростанций, а также подстанций с высшим напряжением 330 кВ и выше и механизмов доменных цехов и прокатных станов; взрывоопасных зон классов В-I и В 1а, а также шахт, опасных по газу и пыли, цепей регламентируемых [3] пп 2 1 49, 2 1 50, 2 1 70,
5 6, 6 5 13, 6 5 14, а также пп VI-2-74 и VI-3-67 ПУЭ издания 1966 г
Минимальное сечение жил для алюмомедных проводов при стационарной прокладке внутри помещений установлено 1,5 мм², а для монтажа панелей, шкафов, пультов и комплектных устройств электростанций, подстанций и промышленных предприятий, на которых согласно указанному выше допускается применение проводов и контрольных кабелей с алюмомедной жилой, — 2,5 мм²
Испытания, проведенные ВНИИпроектэлектромонтажем, показали, что все приспособления, используемые для монтажа проводов с алюминиевыми жилами, могут применяться для монтажа проводов с алюмомедными жилами при условии, что части приспособлений, приходящие в соприкосновение с медным слоем алюмомедной жилы, обработаны по 10-му классу чистоты и не имеют острых кромок и поверхностных дефектов. В частности, для снятия изоляции можно использовать клещи МБ-1 НПО «Электромонтаж» Минмонтажспецстроя, а клещи КУ-1 можно применять только при изгибании алюмомедной жилы в кольцо под винт М3, М4 и М5.
По длительно допустимым токам алюмомедные провода соответствуют проводам с алюминиевыми жилами.

• Назад
• Вперед

Понимание цветов электрических проводов: основы

Бытовая техника

К Мистер Спарки® из Сан-Антонио

Пытаясь разобраться в электрической системе вашего дома, вы можете столкнуться с путаницей цветных проводов. Вот что означают эти цвета, и несколько вещей, о которых следует помнить при проверке вашей системы электропроводки. Если ваш дом старше или у вас возникли проблемы с системой электропроводки в вашем доме, мы рекомендуем вам воспользоваться услугами сертифицированного электрика.

• Что такое черные провода?
  Во-первых, вы всегда должны знать, какие провода могут представлять угрозу безопасности. Черный, красный, белый с черной или красной лентой всегда будет указывать на горячий провод. Термин «горячий» означает, что по этим проводам проходит ток от вашей электрической панели к месту назначения. В то время как белая проводка разрешена — только если она четко обозначена черной или белой лентой — использование любого другого цвета для провода, по которому течет ток, настоятельно не рекомендуется. Это может представлять серьезную угрозу безопасности, которая может привести к смерти. Черные или красные провода всегда передают питание от сервисной панели (блока выключателя) к устройствам вашего дома.
• Что такое красные провода?
  Красные провода обычно используются в качестве вторичных горячих проводов. Красные провода также горячие и должны быть четко обозначены, чтобы избежать опасности поражения электрическим током. Красные провода обычно используются при установке потолочных вентиляторов, где может быть выключатель света.
• Что такое зеленые провода?
  Зеленые изолированные провода часто используются для заземления. Заземляющие винты на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме как для заземления, так как это может представлять серьезную угрозу поражения электрическим током для вас или специалиста, работающего с электрической системой вашего дома.
• Что такое белые провода?
  Белые или серые провода обозначают нейтральные заряженные провода. Однако нейтральные провода могут передавать энергию и представлять опасность поражения электрическим током при неправильном обращении. Белый и серый провода несут питание обратно к сервисной панели. Как горячие, так и нейтральные провода могут привести к поражению электрическим током и травмам, если с ними не обращаться должным образом.
• Что такое синий и желтый провода?
  Синие и желтые провода иногда используются в качестве горячих проводов. Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

Мультиметр поможет вам проверить и устранить неполадки в системе электропроводки вашего дома. Мультиметр можно использовать для проверки наличия электрического тока и его силы. Это может быть особенно полезно, если электрическая система вашего дома старая, устаревшая или если вы не уверены, какие провода могут быть горячими, а какие нет.

Если вам нужна помощь с электропроводкой, позвоните Mister Sparky® из Сан-Антонио по телефону (210) 899-2430, и мы направим к вам одного из наших специалистов.

• Мистер Спарки,
• электрические осмотры,
• Электрическая безопасность,
• Сан Антонио,
• Бытовая техника,
• сделай сам,
• Наводнение,
• Домашние улучшения,
• Домашнее обслуживание,
• осмотр,
• перепрошивка ,
• Экономить деньги,
• бури,
• Сам

Индивидуальные кабели и электронные провода

Электронные провода и кабели доступны в огромном диапазоне стилей для удовлетворения конкретных потребностей применения, с различными комбинациями скрутки, изоляционных материалов, количества проводников и материалов оболочки. Чтобы удовлетворить потребности наших клиентов, Consolidated Electronic Wire & Cable предлагает следующие продукты:

• Кабели категории и LAN
• Экструдированный плоский кабель
• Коаксиальный кабель
• Кабель пожарной сигнализации
• Соединение и провод
• Магнитный провод
• Многожильный/многопарный
• Параллельный шнур и провод динамика
• Портативный шнур/кабель питания
• Кабельный лоток с ограничением мощности
• Луженая медная оплетка
• Неизолированный провод

Типы электронных проводов и кабелей

Наш обширный каталог включает:

Категория и кабели LAN

Разделенные на восемь или более категорий, категории и кабели LAN соединяют компьютеры и оборудование для формирования локальной сети (LAN). Эти типы кабелей используются практически в любой области, где используются компьютеры, например, в коммерческих зданиях, домах, офисах, университетах и ​​т. д. Наиболее распространенные кабели CAT5 и CAT6 являются стандартными для таких приложений, как офисные сети.

Экструдированный плоский кабель

Экструдированные плоские кабели экструдируются в виде непрерывных отрезков и обычно имеют оболочку из ПВХ для обеспечения прочности и целостности.

Коаксиальный кабель

Коаксиальный кабель — это тип линии передачи, обеспечивающий высокую производительность для передачи голоса, данных, радио и видео на очень высоких частотах. Коаксиальные кабели используют медную жилу для быстрой передачи данных, окруженную диэлектрическим изолятором и экранированием, предотвращающим повреждения и помехи.

Кабель пожарной сигнализации

Кабель пожарной сигнализации

одобрен Национальным электротехническим кодексом (NEC) для детекторов дыма, систем домашней сигнализации, пожарной сигнализации, сигнализации, управления критическими цепями, кабелей с ограниченной мощностью, голосовой связи и многого другого. Он использует сплошные оголенные проводники и может быть скрученным для повышения гибкости. Кабель также может иметь алюминиевый экран и заземляющий провод из сплошной луженой меди, а также версии Plenum и Riser.

Соединение и провод

Сделанные для слаботочных и слаботочных приложений, обычно до 600 В или меньше, соединительные провода имеют один проводник с изоляцией. К распространенным типам соединительных проводов относятся подводящие провода из ПТФЭ, подводящие провода MIL-SPEC и облученные подводящие провода. В приложениях, которые подвергаются суровым условиям, часто используется соединительная проволока с покрытием из ПТФЭ, но другие варианты материалов включают неопрен, силикон, ПВХ, EPDM и другие. Монтажные и подводящие провода в основном используются в электронном оборудовании и могут соответствовать таким стандартам, как CSA и UL.

Магнитный провод

Магнитные провода представляют собой изолированные медные проводники, используемые для ветряных генераторов, трансформаторов, катушек, двигателей и других устройств, в которых механическая энергия вырабатывается из электрической энергии.

Многожильный/многопарный

Это кабели, состоящие более чем из одной жилы. Они могут содержать от 2 проводников до 100 и более. Они могут быть скручены в пары, триады или четверки и уложены концентрически внутри кабеля. Индивидуальные кабельные конструкции могут контролировать факторы окружающей среды, электрические характеристики, напряжение, температуру и другие факторы. В зависимости от применения возможно дополнительное экранирование (спирали, оплетки или фольга).

Параллельный шнур и провод динамика

Параллельный шнур представляет собой плоский шнур SPT-1 или SPT-2 с изоляцией из ПВХ, внесенный в список UL. Иногда его называют зип-кордом, он используется в торшерах и настольных лампах. Акустический провод предназначен для звуковых систем. Он соединяет аудиоусилитель с домашней акустической системой. Качество и четкость звука зависят от качественного акустического провода.

Портативный шнур/кабель питания

Портативный шнур

идеален для временного электропитания. Он гибкий и имеет два или более проводников. В зависимости от предполагаемого использования оболочка, изоляция и скрутка различаются. Портативный шнур может быть изготовлен для суровых условий, включая устойчивость к погодным условиям, истиранию, химическим веществам и маслам. Некоторые также устойчивы к воде с номинальным напряжением, отмеченным буквой «S» для 600 В и «J» для 300 В в обозначениях SJ00W и S00W, обозначение «J» указывает на номинальное напряжение 300 В. Без буквы «J» номинал равен 600 В.

Кабельный лоток Power Limited

Используемые в цепях с ограниченной мощностью, эти кабели соответствуют требованиям NEC и рассчитаны на напряжение 300 В. Иногда их называют кабелями PLTC, они также используются в кассовых аппаратах, переговорных устройствах, бизнес-машинах и системах сигнализации.

Луженая медная оплетка

Состоящая из плотной плетеной мягкотянутой луженой медной проволоки, луженая медная оплетка выполнена в виде трубки необходимой ширины. Он легко подключается и идеально подходит для многих применений, включая экранирование коротких участков жгута проводов, а также путь заземления с низким импедансом. Оловянно-медная оплетка также обладает отличной гибкостью.

Неизолированный провод

Неизолированный провод

подходит для множества применений, включая ситуации, когда требуется магнитный провод, провод якоря или электрический провод. Неизолированный провод имеет тонкую изоляцию или покрытие, обладает исключительной проводимостью и недорог.

ЛМР

Коаксиальные кабели с низкими потерями или коаксиальные кабели используются в различных приложениях передачи, таких как Wi-Fi, кабельное телевидение, цифровое аудио, радиочастотные сети, сотовые сети, беспроводные локальные сети (WLAN) и некоторые другие системы, которым требуется низкое ослабление сигнала.

Создание пользовательского кабеля

Если стандартный кабель для конкретного приложения клиента недоступен, Consolidated Electronic Wire and Cable может создать индивидуальное кабельное решение. Мы можем создать идеальный кабель для наших клиентов на основе требуемого типа кабеля, электрических свойств, гибкости, рабочих температур, внутреннего или наружного использования и соответствия отраслевым стандартам. Мы предлагаем различные проводники, изоляцию, наполнитель, оболочку и экранирование в соответствии со спецификациями наших клиентов.

Узнать больше

Consolidated Electronic Wire & Cable гордится тем, что является универсальным поставщиком стандартных и нестандартных электронных проводов, кабелей, шнуров питания, формованных кабельных сборок и жгутов проводов. За более чем 100 лет работы Consolidated обслуживала практически все отрасли и рынки, и наша команда обладает опытом и навыками, необходимыми для выполнения даже самых сложных требований к производительности.

Чтобы узнать больше и изучить варианты для вашего уникального применения, ознакомьтесь с нашим полным каталогом продукции. Вы также можете связаться с нами или запросить предложение сегодня, чтобы начать работу.
