Принцип работы твердотопливного котла: Принцип работы твердотопливного котла - Статьи - Интернет-магазин отопительного оборудования

Содержание

Что такое твердотопливный котел и где он используется

Твердотопливный котел – это теплотехническое устройство, которое вырабатывает тепловую энергию при сжигании твердого топлива. Применяются твердотопливные котлы для отопления частного дома и производства. Данный вид котлов используют для обогрева домов, дач, офисных и промышленных помещений. В зависимости от типа твердого топлива, на котором котел работает, различают угольные котлы, котлы отопительные на дровах, пеллетные котлы.

Купить отопительный твердотопливный котел – отличное решение для отопления в районах, где не пролегает газопровод или где возникают проблемы с бесперебойной подачей электроэнергии. Это надежный вид оборудования, который отличается высокой теплоотдачей и длительностью горения.

Какие бывают твердотопливные котлы?

Твердотопливные котлы отопления делятся на следующие виды:

Традиционные: отличаются невысокой ценой и возможностью использовать при работе несколько видов топлива;
Твердотопливные котлы длительного горения – длительность работы такого типа котлов может составлять до трех суток на одной загрузке;
Пиролизные котлы – эти котлы обладают самым высоким КПД. В них осуществляется особый режим сжигания через тление, что позволяет снизить расход топлива и увеличить время работы котла на максимальной мощности.

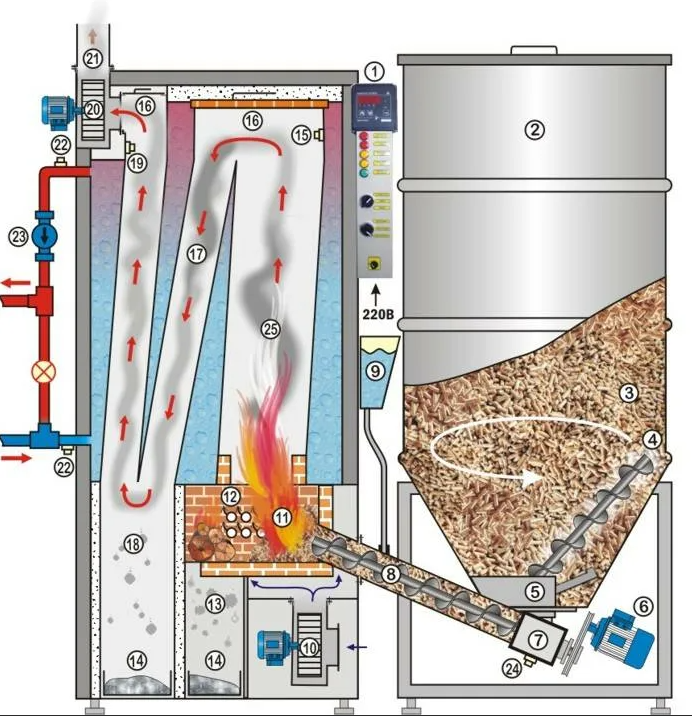

Пеллетные котлы: в них используются пеллеты — компактный и удобный вид топлива.

У нас Вы можете купить пиролизный отопительный котел на твердом топливе и котел длительного горения по низким ценам от производителя.

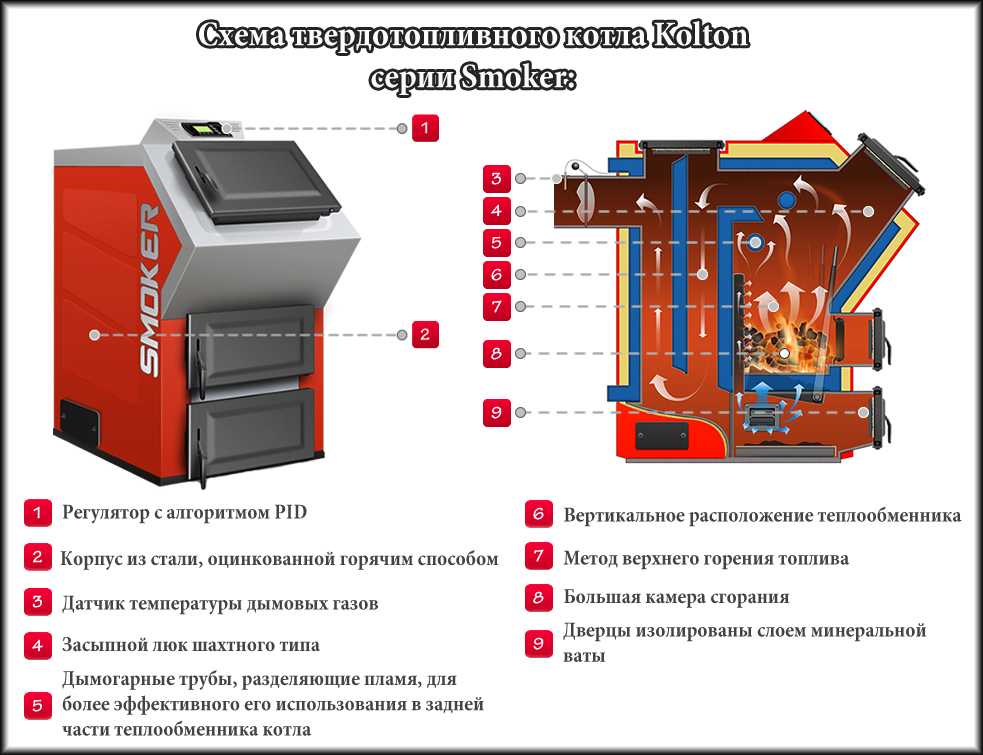

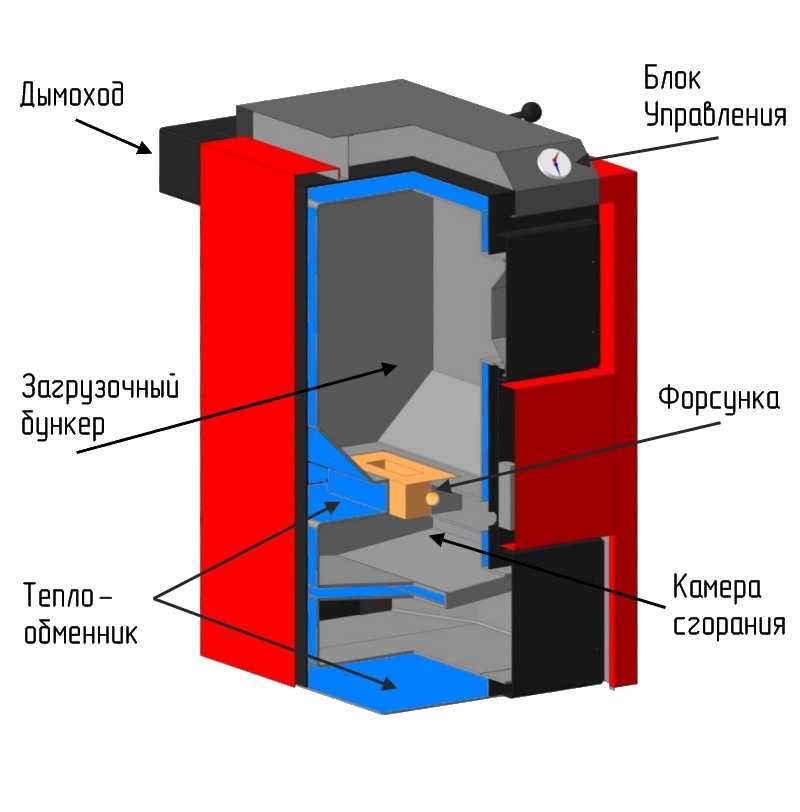

Устройство и принцип работы твердотопливного котла

Традиционные твердотопливные котлы работают по принципу прямого сжигания. В середине корпуса расположена камера сгорания, над ней располагается теплообменник. Нагретая в теплообменнике вода поступает в отопительную систему и обогревает помещение. Внизу корпуса находятся зольник для сгораемого топлива и поддув.

Отопительный котел на твердом топливе: преимущества и недостатки

Котел на твердом топливе может работать независимо от источников электроэнергии, использует для работы широкий спектр дешевого топлива – уголь, дрова, торф, кокс и др. Твердотопливные отопительные котлы имеют длительный срок эксплуатации – до 50 лет. Их можно используют в отдаленных районах, где использование газовых или электрических котлов невозможно.

Как и все виды отопительного оборудования, твердотопливные котлы имеют и ряд недостатков. Их невозможно использовать в автономном режиме — требуется постоянный контроль над оставшимся количеством топлива и его ручная дозагрузка. Твердотопливным котлам требуются постоянные чистки зольника от продуктов горения. Показатели эффективности сжигания топлива такого оборудования ниже, чем других видов котлов, а при плохом качестве топлива снижается эффективность работы. Еще к недостаткам относят то, что для хранения топлива требуется отдельное сухое помещение, а также ввиду особенностей эксплуатации твердотопливные отопительные котлы имеют только напольный вид монтажа.

Выбирая котел на твердом топливе, уделите внимание производителю котла. Приобретайте только оборудование проверенных отечественных и европейских брендов. В нашем интернет-магазине отопительного и климатического оборудования купить твердотопливный котел «Dakon», «Zota», «Atmos», «Buderus» можно быстро и недорого.

В компании «Энергомир» предоставлены котлы на твердом топливе для отопления частных домов мощностью от 5кВт до 200 кВт, а также отопительные промышленные котлы на угле и другом твердом топливе большой мощности. Помимо отопительного оборудования вы также можете приобрести различные комплектующие к нему.

Если вы не нашли ответа на свой вопрос, пожалуйста, оставьте его в комментариях под статьей — и мы обязательно ответим вам.

устройство и принцип работы. Обновлено 15.03.2023

Основным недостатком твердотопливных котлов является необходимость регулярной растопки. В условиях низких температур даже незначительное промедление может стать причиной размораживания отопительной системы. Для предотвращения образования льда в контур добавляется антифриз, однако не всегда это возможно. Альтернативным вариантом является покупка твердотопливного котла с термоэлектрическим нагревателем (ТЭНом).

ТЭН — надежная страховка от размораживания системы. С гибридным котлом можно зимой смело оставлять дом с водяным отоплением на несколько дней без присмотра.

Содержание:

Твердотопливный котел с ТЭНами: аргументы «за» и «против»
- Аргументы «ЗА»
- Какие могут возникнуть сложности
Принцип работы твердотопливных котлов с ТЭНом
Особенности подключения
Выбор котла с ТЭНом
Популярные модели

Твердотопливный котел с ТЭНами: аргументы «за» и «против»

Как и любое отопительное оборудование, котлы с термоэлектрическим нагревателем имеют и достоинства, и недостатки.

Аргументы «ЗА»:

ТЭН — надежная страховка от размораживания системы. С гибридным котлом можно смело оставлять дом с водяным отоплением на несколько дней, не опасаясь увидеть по возвращении разорванные трубы, заиндевевшие стены или наросты льда на лопнувших радиаторах.
Нет привязки к графику завоза топлива. Котел с ТЭНом позволяет поддерживать температуру в доме с водяным отоплением при перебоях с поставкой дров.
Схема подключения твердотопливного котла с ТЭНом более экономична, чем покупка и установка двух отопительных котлов разного типа. Во-первых, оплачивается только один котел; во-вторых — стоимость оборудования впишется в рамки даже скромного бюджета.
Наличие в отопительном контуре циркуляционного насоса не является обязательным. Естественная циркуляция за счет градиента плотности, возникающего из-за разницы температур, происходит и при нагреве воды за счет горения топлива, и при включении электрического блока.

Мощность термоэлектрических нагревателей обычно не превышает 9 кВт, благодаря чему оборудование можно подключать к обычной электросети с напряжением 220 В.

Какие могут возникнуть сложности?

Главная проблема, связанная с эксплуатацией оборудования с ТЭНами — образование и отложение накипи. Рыхлый слой солей кальция и магния, покрывающий поверхность нагревательного элемента, значительно снижает коэффициент теплопередачи, что уменьшает эффективность нагрева.

По этой причине процесс технического обслуживания становится сложнее и расширяется перечень профилактических работ. Помимо очистки котла от сажи и проверки состояния дымохода необходимо осматривать нагревательные элементы и очищать их от накипи. Кроме того, ТЭНы нередко выходят из строя, что влечет необходимость их замены.

Принцип работы твердотопливных котлов комбинированных с ТЭНом

Принципы работы отопительной водяной системы с котлом на твердом топливе и с комбинированным котлом идентичны. Основная отличительная особенность гибридного котла твердое топливо/электричество заключается в наличии резервного источника тепла.

При горении дров выделяется тепловая энергия, за счет которой вода (или иной теплоноситель) нагревается до 60-90 °С. По окончании процесса горения температура воды в контуре постепенно снижается. Датчик, установленный в комбинированном котле, дает сигнал на контроллер при падении температуры ниже заданного значения. Одновременно с этим автоматически включается ТЭН и поддерживает температуру в установленном диапазоне. При растопке котла температура поднимается выше заданных значений и термонагревательный элемент автоматически отключается.

По описанному выше принципу работают практически все модели гибридных котлов. Конструктивные особенности могут повлечь некоторые незначительные изменения в процессе эксплуатации.

ТЭН включается автоматически и поддерживает температуру в установленном диапазоне.

Особенности подключения

Монтаж комбинированных водонагревательных котлов, работающих на твердом топливе и на электричестве, производится в строгом соответствии с положениями СНиП и ППБ. В качестве основных моментов, заслуживающих внимания, стоит выделить следующие:

Если мощность электронагревательных элементов не превышает 3 кВт, подключение производится к действующей сети. Потребляемая мощность 6-9 кВт создает существенную дополнительную нагрузку на проводку, поэтому для мощных нагревателей должна быть выделена отдельная линия.

Для котлов производительностью до 40 кВт место установки не регламентируется. Более мощные котлы должны размещаться в отдельном помещении (котельной), изолированном от жилой зоны.
Подключение гибридного котла «твердое топливо/электричество» производится через отдельные автоматы на распределительном щите. Для термоэлектрического нагревателя перепады напряжения не критичны, но при использовании удаленного контроллера необходима установка стабилизатора напряжения.
Помещение котельной должно иметь отапливаемым, иметь естественное освещение, приточно-вытяжную вентиляцию. Его площадь должна быть не менее 8 м2.
Согласно нормам противопожарной безопасности, твердотопливные котлы длительного горения с тэном устанавливаются на расстоянии от стен не менее 50 см. Монтаж производится на основание, выполненное из огнестойких материалов.

В отверстия в плитах перекрытия, предназначенные для дымохода, устанавливается защитный короб, а пространство между дымоходом и внутренними стенками короба заполняется термоизоляционными негорючими материалами.

Выбор котла с ТЭНом

Определяющим параметром для выбора котла является мощность: при недостаточном значении этого параметра о комфортной температуре в доме можно забыть. Оптимальной считается мощность, которая полностью компенсирует тепловые потери при среднестатистической температуре в отопительный период. Для этого не обязательно делать инженерный теплотехнический расчет: достаточно воспользоваться примерными значениями: в доме с качественным утеплением тепловые потери составляют 1 кВт на 10 м2. Если качество утепления наружных стен оставляет желать лучшего, этой мощности может оказаться недостаточно. Расчет производится с учетом материала и толщины стен, наличия теплоизолирующего слоя, количества окон. Во избежание ошибок расчет лучше доверить специалисту.

Необходимо принять во внимание и теплозащищенность здания. Если дом построен на открытой местности, продуваемой ветрами, расчетная мощность котла должна быть увеличена в соответствии с поправочным коэффициентом.

Важнейшим фактором является доступность твердого топлива. В районах с большим количеством лесов предпочтительны дрова, в степных — уголь.

Модели твердотопливных котлов с ТЭНом могут иметь разный набор опций, что значительно отражается на цене. Перед покупкой желательно определиться, будет ли котел использоваться исключительно для отопления или еще и для получения горячей воды, приготовления пищи. Предполагается ли работа котла в автоматическом режиме?

Только после получения и анализа всех данных можно отправляться в магазин отопительного оборудования.

Южный Котлы и оборудование | Паровой котел

Паровой котел — блочный — твердотопливный

Трехходовой блочный
Паровой котел — твердотопливный

ОСОБЕННОСТИ

Горизонтальный котел заводской сборки
Меньше работы на площадке и немедленный ввод в эксплуатацию
Ручной обжиг меньшей сложности
Большая печь для обжига
Вытяжной вентилятор обеспечивает непрерывную подачу топлива и удаление золы.
Трехходовая оптимальная рекуперация тепла
Сквозная видимость труб.
Легкий доступ для осмотра и очистки.
Большая площадь поверхности нагрева.
Больше парового пространства.

Полностью влажная изнанка

Полувлажная изнанка

Сухая изнанка

ПРИНЦИП ДЕЙСТВИЯ
Наши моноблочные котлы на твердом топливе специально разработаны для ручного управления пожарным. Печь оснащена специально разработанными жаропрочными колосниками. Твердое топливо подается вручную на штанги.

Первичный воздух поступает в топку через отверстия в колоснике. Колосники сконструированы таким образом, что они охлаждаются за счет охлаждающего действия первичного воздуха. Вторичный воздух поступает в печь через отверстия, предусмотренные в передней части печи. Этот воздух сообщает круговое движение пламени и дымовым газам. Вытяжной вентилятор поддерживает отрицательное давление в печи. Это уникальное соотношение двух потоков первичного воздуха и вторичного воздуха предотвращает плавление золы и образование шлака. Это также обеспечивает полное сгорание топлива.

Полу/мокрая задняя камера, расположенная в задней части топки, эффективно поглощает поступающее в нее пламя, обеспечивает полный оборот и перемешивание газов перед поступлением на второй ход. На задней стенке камеры предусмотрена дверца для облегчения быстрого удаления летучей золы и предотвращения закупорки труб. Передняя дымовая камера также обеспечивает полный оборот смешения газов перед входом в третий и последний ход дыма. Полу/мокрая задняя камера, расположенная в задней части топки, эффективно поглощает поступающее в нее пламя, обеспечивает полный оборот и смешение дыма. газы перед входом во второй проход. На задней стенке камеры предусмотрена дверца для облегчения быстрого удаления летучей золы и предотвращения закупорки труб. Передняя дымовая камера также обеспечивает полный оборот смешивания газов перед входом в третий и последний проход дымовых труб. Поскольку все полезное тепло поглощается, тепловой КПД равен поглощению тепла, тепловой КПД достигает 75 =/-3% на основе полной общей теплоты сгорания твердого топлива 3000–3500 ккал/кг.

КОНСТРУКЦИЯ
Наши котлы производятся в соответствии со строгими стандартами, установленными Индийскими нормами регулирования котлов. Котлы спроектированы таким образом, чтобы защищать от чрезмерных тепловых нагрузок. Котлы изготавливаются с использованием стальных листов и труб качества котлов. Качество обеспечивается в самом производственном процессе, что снижает количество брака и переделок. Все продольные и окружные швы контролируются рентгеновским излучением, а котлы снимаются с напряжения там, где это необходимо, перед гидравлическими испытаниями.

ЭЛЕКТРИЧЕСКОЕ УПРАВЛЕНИЕ
Полностью пыленепроницаемая панель управления содержит все реле и элементы управления, необходимые для безопасной работы котла и его аксессуаров. Защита от перегрузки гарантирует, что двигатели не перегреваются.

СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ

Котел с топкой, полу/мокрая задняя камера, дымовые трубы и плавкая вставка Изготовлены, испытаны и сертифицированы с передним и задним дымовыми ящиками, установленными на седле для простоты установки. В комплект поставки входит комплект жаростойких чугунных противопожарных решеток и чугунных дверей.
Один вытяжной вентилятор с двигателем.
Поставляются два комплекта насосов питательной воды и двигателей, трубопровод и обратные клапаны
Один комплект креплений котла качества I.B.R.
Автоматический регулятор уровня воды.
Панель управления

ПРОИЗВОДИТЕЛЬНОСТЬ
Мы производим широкий стандартный диапазон мощностей испарения от 300 до 6000 кг/ч (от и при 100°С) со стандартным рабочим давлением 10,54, 15 и 17,5 кг/см2.

Твердотопливный котел и электрический котел в одной системе. Твердотопливно-электрический котел

Эффективность отопительного оборудования во многом зависит от того, насколько точно были сформулированы требования при его выборе. Современный уровень теплотехники, в частности объединение различных систем в одном агрегате, позволяет не ограничивать его использование решением одной единственной задачи. Примером может служить твердотопливно-электрический котел, используемый для отопления жилых помещений средних размеров.

Особенности конструкции и функциональные возможности

Нагрев воды в бойлере может происходить за счет одного из двух ресурсов. Камера сгорания твердого топлива – дров, опилок, угля, торфяных брикетов и прочего – является основой механизма. Водяной контур твердотопливного котла располагается над топкой или вокруг нее и нагревается непосредственно от нее. Зола, образующаяся в процессе горения, в большинстве моделей высыпается через керамическую или чугунную решетку в продвинутый, легко чистящийся зольник.

Рис. 1

В теплообменник вставлен трубчатый электронагреватель (ТЭН), обеспечивающий нагрев от сети. Специальный механизм самостоятельно включает его при снижении теплоотдачи камеры сгорания и температуры воды, что обеспечивает частичную автоматизацию работы котла. С помощью автоматики, управление которой выведено на переднюю панель, также можно задавать режимы с разной температурой и мощностью.

Комбинированная конструкция твердотопливного и электрического типа объясняет диапазон использования котла:

При отсутствии газификации и возможности подключения другой системы отопления.
В условиях постоянных отключений электроэнергии.
Для экономии средств за счет низкой стоимости твердого топлива, возможности комбинирования и регулирования расхода ресурсов при высокой себестоимости или двухтарифной оплате электроэнергии.
В качестве временной альтернативы газовому обогревателю, когда тепло уже требуется, а газ еще не проведен.

Рис. 2

Преимущества и недостатки

Основными преимуществами систем отопления с использованием твердотопливных котлов с возможностью электрического нагрева являются:

автономная работа на разных видах топлива — при окончании одного котел легко переключается на альтернативный и продолжает работу;
регулирование температуры в водяном контуре и, соответственно, в доме с помощью пульта управления ТЭНом;
наличие дополнительных отводов и узлов, позволяющих подключить несколько независимых систем отопления — дома, гаража, бани, теплого пола и т.п., а также расширительный бак;
высокую прочность и длительный срок службы аппаратов обеспечивают чугун или жаропрочная сталь — материалы, из которых изготавливаются твердотопливные котлы;
топливо изготовлено из исключительно натурального, экологически безопасного сырья, нетоксично, поддерживает здоровую атмосферу в доме;
дешевизна и распространенность оборудования.

Основные недостатки комбинированных котлов связаны с их топочной частью и заключаются в трудозатратах при эксплуатации.

Остальные нюансы относятся в основном к системам водяного отопления:

ручной режим загрузки твердотопливных ресурсов;
необходимость регулярной очистки от золы, профилактическая чистка дымохода;
периодическая заливка теплоносителя в систему, контроль клапанов;
давление в трубах, образующихся в твердотопливном котле как при горении, так и при электрическом подключении, недостаточно для нескольких этажей, его нецелесообразно применять для отопления объектов свыше 250 м2.

Виды систем отопления на двух видах ресурсов

Использование твердотопливного котла с электрическими ТЭНами, который изначально встроен в агрегат или имеет вход для его установки, избавляет владельца от многих проблем с установкой комбинированного оборудование и подключение его к радиаторной системе. В некоторых случаях облегчает операцию.

Рис. 3

При необходимости дополнить существующую одноресурсную схему отопления элементами, работающими на другом виде топлива, подключить твердотопливный и электрический котел в одну систему. Взаимная увязка двух агрегатов требует определенных навыков. Но раздельное положение позволяет установить между ними дополнительную батарею тепла, что поможет эффективнее использовать энергию обогревателя на твердом топливе и реже включать электрический источник тепла.

Отопительные котлы, работающие на двух ресурсах, изготавливаются со стандартной топкой или конструкцией длительного горения, включающей два дымовых отсека — основной для дров и камеру дожигания. Твердое топливо в таких устройствах сгорает гораздо медленнее, так как к нему механически ограничена подача воздуха. Пиролизный газ, выделившийся в первой камере, поступает во вторую камеру. Он также горит, выделяя тепло. Этот тип твердотопливных котлов обеспечивает во много раз больше работы без добавления топлива по сравнению с обычными.

Рис. четверка Котел «Сибирь» на твердом топливе + тэн

Имеются и другие отличия конструкции рассматриваемых систем. Некоторые включают возможность установки пеллетной или газовой горелки и смены источника тепла. Комбинированные или индивидуальные электрокотлы иногда работают от сети 380В, что может вызывать трудности.

Строгость конструкции и нормы безопасности не позволяют вешать твердотопливный котел на стену, поэтому они бывают только напольного типа.

Нюансы монтажа и эксплуатации

Установку твердотопливного котла, подключение его к инженерным сетям и системе отопления помещений рекомендуется доверить специалистам.

Степень пожарной безопасности агрегата зависит от того, насколько профессионально он установлен:

Вокруг котла должно быть открытое пространство — от 50 см с трех сторон и от 120 см со стороны топки. Ничто не должно заслонять дверцу камеры сгорания.
До потолка не менее 2,5 м — зависит от высоты дымохода. Если ее окажется недостаточно, не будет обеспечена необходимая тяга для очистки от дыма и других продуктов сгорания.
Твердотопливные котлы устанавливаются на поддон из бетона, стали, кирпича, другого негорючего материала. Он должен быть абсолютно ровным и больше самого агрегата.
Подключение к электрической сети предполагает заземление.

Общие требования к расположению площадки гласят, что она должна быть хорошо проветриваемой, площадью не менее 7 м2. Из-за повышенной опасности для детей котел лучше разместить в отдельном, возможно подсобном помещении. Опасно хранить топливо или сушить вещи рядом с котлом, особенно оставлять их без присмотра.

Рис. 5

Регулярные профилактические мероприятия включают в себя контроль уровня воды в системе отопления, очистку фильтров и дымохода от продуктов сгорания и других загрязнений не реже одного раза в год. Если твердотопливный котел с электроэлементом давно не эксплуатировался, перед запуском ему требуется внеочередная проверка. Советуем вызвать специалистов для механической или сухой чистки труб дымохода, выходящих на крышу.

Способы повышения производительности системы

Большинство комбинированных отопительных механизмов обеспечивают подачу горячей воды. Однако в некоторых моделях нет возможности нагревать котел сжиганием твердого топлива, только с помощью электричества. Приобретение в пользование оборудования с двойным типом нагрева воды позволит использовать эту функцию без ограничений.

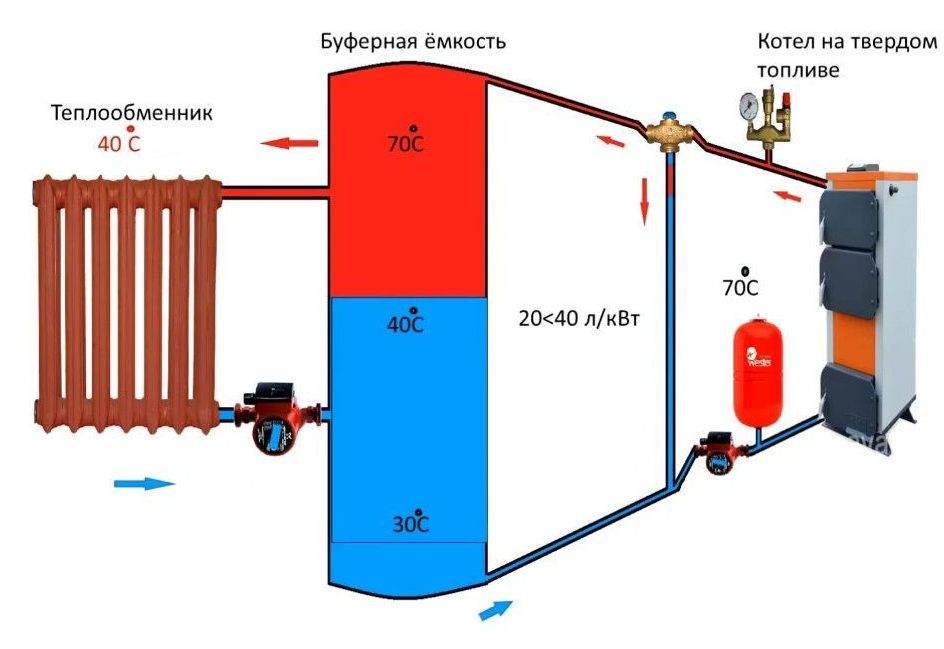

Подключение к котлу теплоаккумулятора, который аккумулирует избыточное тепло в пиках горения в теплоемком материале и направляет его к трубам отопления в конце топки. Это увеличивает теплопередачу и снижает затраты на топливо.
В системах водяного отопления, в том числе с твердотопливными котлами с электрическим подключением, в качестве теплоносителя можно использовать антифриз. Целесообразно в северных регионах или при сезонной эксплуатации, когда отопление не используется длительное время, вода может замерзнуть в трубах и разорваться.
Так как эффективность отопления древесным топливом очень высока, в начале процесса стоит использовать этот тип работы котла. После того, как станет тепло, можно включить электрический нагревательный элемент, который будет поддерживать необходимую температуру. Это гарантирует не только экономию, но и быстрый прогрев помещения при необходимости.

Следует отметить, что при всех возможностях объединения ресурсов и разнице во времени для достижения максимальной теплоотдачи, которую обеспечивают твердотопливные котлы с электронагревателями в одной системе, их современная конструкция обеспечивает одинаково эффективную работу на любом виде источника тепла энергия.

Основные требования владельцев котельного оборудования – безопасность и бесперебойная работа вне зависимости от ситуации и политического курса в стране. Первый пункт, в большинстве моделей отопительного оборудования, обеспечен многоуровневой защитой, которая может работать даже в энергонезависимом режиме. Второе требование, по большей части, зависит от вида топлива, которое использует теплогенератор.

Для бесперебойной работы системы отопления современные инженеры разработали комбинированные котельные установки, способные работать на нескольких видах топлива. Существуют устройства, которые могут использовать твердое топливо, углеводороды и электричество. Переход с одного вида топлива на другой осуществляется автоматически. Наиболее популярными среди бытового потребителя стали твердотопливные котлы с электроприводом. Об этом оборудовании пойдет речь в данной публикации.

Типы комбинированных теплогенераторов

Сегодня все комбинированные котельные можно отличить по видам топлива, на котором может работать оборудование. Имеются котельные агрегаты:

Твердотопливные. Вспомогательное топливо природный газ.
Газ и дизель. Перевод осуществляется сменой горелки (вручную).
Газ, твердое топливо, электричество. Первые два вида топлива являются основными. Электричество — вспомогательное.

Наиболее многофункциональными установками являются котлы, которые могут работать на газе, солярии, угле, дровах и пеллетах, а также ТЭНы. Это оборудование имеет высокую стоимость, сложность в обслуживании. Именно поэтому такие установки практически не пользуются спросом у отечественных потребителей.

Твердотопливные установки с возможностью электрообогрева: устройство и принцип работы

Как уже отмечалось выше, такой же популярностью у наших соотечественников пользуются твердотопливные котлы с электрическим обогревом, и вот почему: как известно, любой твердотопливный котел требует загрузки топливной камеры. Автоматические системы достаточно дороги, поэтому загрузка обычно осуществляется вручную. Интервал между загрузками может быть от нескольких часов до нескольких дней, в зависимости от типа записи в устройстве.

Как правило, даже твердое топливо длительного горения требует постоянного обслуживания. При прогорании топлива котел перестанет нагревать теплоноситель в водяном контуре, что замедлит его циркуляцию (в самотечных системах) и чревато выходом из строя системы отопления в холодное время года. Электрический твердотопливный котел решает эту проблему: как только топливо сгорит, температура теплоносителя, а, следовательно, и скорость его циркуляции по контуру начнет падать. При достижении критической температуры (заданной владельцем) встроенные в теплообменник ТЭНы автоматически включаются для нагрева теплоносителя, предотвращая разморозку системы отопления. Это принцип работы стандартных твердотопливных котлов с тэном.

Важно! Мощность ТЭНов, установленных на твердом топливе, значительно ниже мощности самой котельной установки. Именно поэтому твердотопливный электрокотел нельзя считать полноценным теплогенератором. Электрические ТЭНы играют в его конструкции лишь вспомогательную роль, предотвращая возможное замерзание теплоносителя при минусовых температурах.

Преимущества и недостатки котельного оборудования с электроподогревом теплоносителя

Основным преимуществом электро-твердотопливных котлов для отопления частного дома является предотвращение оттаивания системы отопления. Это основная функция нагревательных элементов. Что касается других преимуществ перед однотопливными, пользователи отмечают следующее:

Можно не опасаться, что топливо для котельной внезапно (как обычно) закончится. Электричество позволит продержаться некоторое время, не повреждая систему отопления.
Можно не бояться проснуться в старом доме после того, как сгорела вечерняя закладка дров.
Котел можно оставлять «без присмотра» на несколько дней, даже при минусовой температуре «за бортом».

Важно! Эти преимущества достаточно спорны и имеют право на существование при отсутствии перебоев с электроэнергией.

Недостатком таких моделей можно считать более высокую стоимость, чем на чистом твердом топливе. Это странно, учитывая «копеечную» стоимость трубчатых нагревателей и их интеграцию в теплообменник. Многие отечественные «Кулибины» легко самостоятельно подключают к твердотопливному котлу дополнительное электрическое отопление. Установка ТЭНов производится в водяной рубашке котла, что делает его полноценным комбинированным отопительным прибором со всеми вытекающими преимуществами.

Важно! Электронагревательные элементы можно встраивать только в котельное оборудование со стальным теплообменником. В чугунных моделях эта процедура создает опасность при эксплуатации, значительно снижая прочность корпуса теплогенератора.

Как правило, подавляющее большинство металлических электрических твердотопливных котлов комплектуется ТЭНами мощностью от 6 до 9 кВт, что покрывает не более 1/3 всей мощности устройства. Из-за малой мощности данное оборудование не требует 3-х фазного питания и подключается к бытовой электросети дома через отдельный автоматический выключатель.

Совет: поскольку материал котла и теплоноситель являются хорошими проводниками тока, во избежание поражения электрическим током специалисты рекомендуют подключать агрегат через автомат с УЗО.

Особенности эксплуатации комбинированных теплогенераторов

Важнейшим моментом правильной и безопасной эксплуатации комбинированных котельных установок является наличие полноценного канала дымоудаления, который должен обеспечивать:

Хорошую тягу в отопительном приборе.
Полное удаление продуктов сгорания твердого топлива.
Нет конденсата. В холодное время года конденсат может легко замерзнуть, что приведет к неправильной работе системы дымоудаления или выходу из строя отопительной установки.

Важно! Для правильной работы дымохода с естественным отводом продуктов сгорания необходим хорошо организованный приток воздуха.

Наиболее популярные отечественные модели комбинированных систем отопления

Сегодня среди широкого ассортимента импортной продукции достаточно высокие позиции на рынке климатической техники занимают комбинированные котельные установки отечественного производства.

ККМ «Кировский завод». Многофункциональное отопительное оборудование, может быть оснащено газовой, дизельной и пеллетной горелкой. В базовой комплектации все модели оснащены дополнительным электрическим подогревом к твердотопливному котлу.
Зота «Красноярск Энергокомплект». Твердое топливо с электричеством и возможностью оборудовать газовой горелкой. Модели этой серии предназначены для отопления частных домов площадью до 550 м 2 .
«Дым» от завода «Красноярск Энергокомплект». Твердотопливное отопительное оборудование этой линейки предназначено для обогрева небольших строений площадью до 300 м 2 . Помимо электроплит, модели этой серии оснащены варочной панелью.

В заключение: твердотопливное котельное оборудование с электроподогревом теплоносителя – хорошее решение для частных домов, удаленных от газовых магистралей. Такая конструкция котельных агрегатов обеспечивает комфорт и большую безопасность при эксплуатации, чем котлы на жидком топливе.

Установка твердотопливного котла – первый шаг к эффективному и экономичному поддержанию тепла в доме. Следующие шаги — регулярно подбрасывать дрова или другое твердое топливо. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. И даже при посещении дома только в выходные дни необходимо поддерживать минимальную температуру во избежание конденсации влаги на внутренних поверхностях помещения.

Если наличие конденсата не критично, то при выезде после выходных нужно дождаться остановки котла и слить воду из системы отопления, чтобы система не замерзла. В случае слива воды все металлические элементы будут подвергаться коррозии при контакте с воздухом.

Слив охлаждающей жидкости не требуется, если вместо воды используется антифриз. Однако при использовании антифриза из-за высокой текучести к резьбовым уплотнениям и к запорной арматуре предъявляются высокие требования.

Наиболее распространенным решением для поддержания температуры в контуре отопления является установка электрокотла совместно с твердотопливным котлом. Минимальное количество дополнительного оборудования позволит электрическому котлу автоматически взять на себя функции обогрева, а твердотопливному отключиться, без риска закипания. Также использование электрического котла избавляет от необходимости проводить какие-либо манипуляции с системой отопления, оставляя загородный дом до следующих выходных. Для слежения за аварийными ситуациями и дистанционного управления электрокотлом имеется контролирующий режим работы отопительного оборудования.

Типы электрических котлов

Выбирая электрический котел для установки в дополнение к твердотопливному, достаточно кратко ознакомиться с основами нагрева воды с помощью электрического тока, чтобы не попасться в сети маркетологам. Электрические котлы работают с КПД около 95%. Не стоит проверять правдивость заявлений производителей о несравненно высокой эффективности их устройств на своих системах отопления – это может стоить вам лишних денег и окупятся они не скоро. Существует три основных типа котлов:

Нагрев в них осуществляется электронагревательным элементом (ТЭНом), который погружается непосредственно в теплоноситель. В контуре такого котла может циркулировать как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНов из-за образования накипи, снижающей теплоотдачу.

Теплоносителем в них является вода. Нагрев происходит за счет энергии, выделяющейся при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в цепи. Обеспечивает плавный нагрев воды в системе. Со временем в результате электролитических реакций электроды растворяются и требуется их замена.

Любой хладагент нагревается за счет колебаний, вызванных индукционной катушкой. Температура от нагревательного элемента равномерно распределяется по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Из-за высокой цены индукционные котлы уступают отопительным и электродным котлам. Учитывая вспомогательную функцию электрокотла, вопрос окупаемости инвестиций в передовые технологии отходит на второй план. Основными критериями выбора остаются: мощность, качество материалов инструмента, качество сборки и оснащения.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТР) и электрического (ЭЦ) котлов – параллельная. Подача обоих котлов в систему отопления осуществляется в одну точку, как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работе ЭК. Алгоритм такой системы можно описать следующим образом:

исправный ТТК поддерживает комфортную температуру воздуха в помещении;
топливо сгорело, охлаждающая жидкость остывает, и при достижении заданной минимальной температуры термостат отключает насос;
температура воздуха в помещении падает ниже комфортной (установленной пользователем) и включается ЭК.

Для правильной работы системы необходимо учитывать некоторые особенности подключения устройств и арматуры. Производительность насоса ТТ должна быть больше, чем у насоса ЕС, чтобы одновременная работа котлов не влияла на скорость прохождения теплоносителя через теплообменник ТТК.

Принцип работы твердотопливного котла: Принцип работы твердотопливного котла — Статьи — Интернет-магазин отопительного оборудования
