Приточная вентиляция квартиры – приточка с и без фильтрации

Содержание

Приточная вентиляция в квартире с фильтрацией: советы по монтажу

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Вентиляция в квартире – это залог здоровья и хорошего самочувствия всей семьи. Под правильной циркуляцией воздуха понимают приток свежего воздуха с улицы и его обратную вытяжку. Приточная вентиляция в квартире с фильтрацией позволяет создать удачный микроклимат в доме, очистив при этом грязный уличный воздух, и подогрев его зимой, или, наоборот, охладив летом.

Правильная вентиляция – залог здоровья

Содержание статьи

Приточная система вентиляции для квартиры: в чем состоит необходимость установки?

Плохая вентиляция часто становится причиной болезней, головной боли и тошноты жителей квартир. Особенно это ощутимо в зимнее время, когда в помещении скапливаются целые залежи пыли и шерсти, из-за чего в группу риска в первую очередь попадают аллергики и дети.

Недостаток свежего воздуха – причина многих болезней

Недостаток кислорода приводит к снижению работоспособности, а если он присутствует постоянно – то обострение хронических заболеваний обеспечено. Кроме этого, в плоховентилируемом помещении часто задерживаются вредные вещества от использования газовой плиты и котла, а при наличии пластиковых окон влажность, как правило, гораздо выше нормы.

Низкая влажность и повышенное содержание вредных веществ – обычное состояние плоховентилируемых помещений

Разберем признаки некачественной циркуляции воздуха:

  • Духота, тяжесть воздуха;
  • Влажность в ванной комнате;
  • Запахи готовящейся еды наполняют всю квартиру;
  • В туалете надолго сохраняются неприятные ароматы;
  • На окнах и под ним появляется плесень.

По вышеуказанным признакам вы легко определите, хорошая ли у вас вентиляция

Показания к установке

Главным показанием к монтажу приточной системы вентиляции для квартиры является наличие пластиковых окон. Данная конструкция не только блокирует помещение от звуков и запахов улицы, но и ограничивает приток так необходимого свежего воздуха. Таким образом, установка вентиляции в квартире с пластиковыми окнами – залог здорового микроклимата в доме.

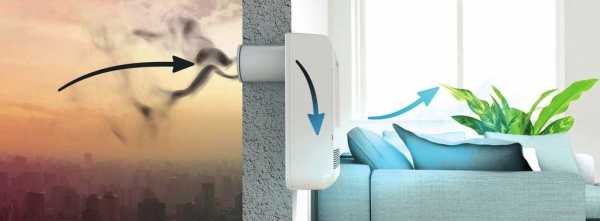

Приточная фильтрационная установка настенного типа

Основным плюсом монтажа является отсутствие необходимости проветривания помещения, что исключает сквозняки и уличный шум, а также устраняет духоту, домашние запахи и появление плесени.

Важно! Установка вентиляции должна производиться еще на этапе строительства или же капитального ремонта, поскольку она требует монтажа системы труб и каналов.

Вентиляционные каналы должны закладываться еще на этапе строительства дома

Приточная вентиляция в квартире с фильтрацией: принцип работы и виды конструкций

Принцип работы данной системы на первый взгляд может показаться очень сложным, однако это совсем не так. Вентиляция представляет собой сеть каналов, по которым воздух поступает в квартиру, и по которым он из нее выходит. Со стороны улицы устанавливается специальная установка, обеспечивающая попадание свежего воздуха. В самом же помещении монтируется конвектор, который очищает и регулирует температуру в зависимости от времени года.

Принцип организации воздухообмена в многоквартирном доме

Среди систем вентиляции, устанавливаемых в жилых помещениях, выделяются два  вида.

Естественная циркуляция

При данном типе циркуляции происходит попадание свежего, насыщенного кислородом воздуха в квартиру за счет естественной тяги, в то время как душные, застоявшиеся массы выходят наружу. Подобный способ – один из наиболее распространенных в строительстве на сегодняшний день.

Естественная циркуляция не решает всех проблем с вентиляцией, особенно летом

Принудительная циркуляция

Данный тип приточной вентиляции в квартире с фильтрацией во многом схож с вышеизложенным, однако здесь циркуляция происходит принудительно – за счет работы вентиляторов. Наиболее часто такой вариант используется в местах с жарким и душным климатом, а также частных домах.

Принудительная циркуляция обеспечивает более правильное распределение воздушных масс

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Полезный совет! Ответственно подойдите к выбору типа, это значительно сэкономит время, силы и денежные средства впоследствии.

Данные системы – отличный выбор для небольших квартир и комнат

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

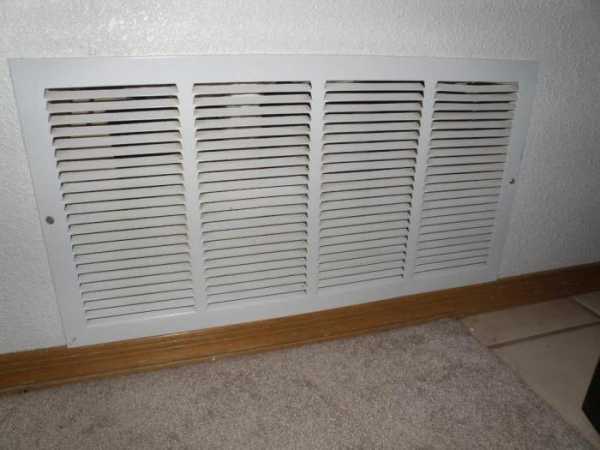

  • Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
  • Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
  • Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
  • Контроль температуры позволяет сделать пребывание в комнате комфортным.
  • С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
  • Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию

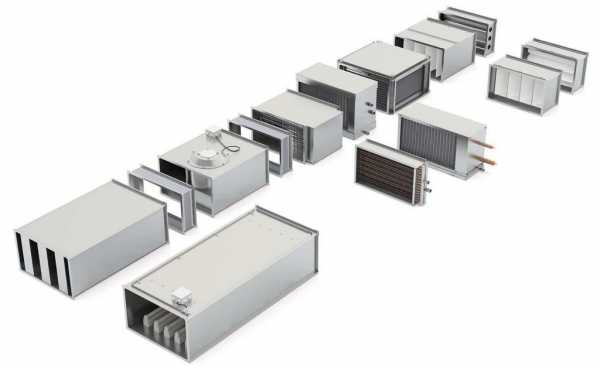

Устройство вентиляционной установки

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ. Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке.

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава. Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума.

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.



Делаем выводы

Таким образом, приточная вентиляция в квартире с фильтрацией– это необходимый этап строительства и капитального ремонта любого жилого помещения.

В последнее время набирают популярность окна со встроенными приточными клапанами

Правильная циркуляция воздуха обеспечит вам хорошее самочувствие и отличное настроение.

Современные установки обладают высокой эффективностью и компактными размерами

Для того чтобы выполнить все этапы работ правильно, вам необходима тщательная подготовка и ответственный подход к делу. В этом вам помогут материалы нашего сайта и бонус-видео.

Процесс монтажа приточно-вытяжной вентиляции (видео)


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Приточная вентиляция в квартире с фильтрацией – Советы по ремонту

Приточная вентиляция в квартире с фильтрацией — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.

Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.

Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы

Как проверить вентиляцию в помещении и определить застой воздуха?

Признаки плохой вентиляции в квартире:

  • тяжелый, душный воздух;
  • ароматы кухни перемещаются по всей квартире;
  • духота и влажность в ванной комнате;
  • в туалете надолго задерживаются неприятные запахи;
  • плесень возле окон.

Жители квартир, помимо душного микроклимата, испытывают кислородное голодание в зимнее время года. В воздухе скапливается пыль, ворс, шерсть домашних животных и другие посторонние частицы, что особенно тяжело переносится людьми с аллергией и маленькими детьми.

Правильная циркуляция холодного и теплого воздуха внутри помещения

Когда необходима приточная вентиляция для квартиры?

Прежде всего, необходима вентиляция в квартире с пластиковыми окнами. Люди отгораживаются от внешнего мира разными способами. Один из них — металлопластиковые конструкции. Герметичность, как главный критерий качества окон, словно консервирует людей в своих жилищах. Нет пыли, шума, выхлопных газов, однако нет и свежего воздуха.

Сделать микроклимат чистым поможет установленная вентиляция в квартире, сделанная своими руками. Она избавит от необходимости проветривания путем открывания форточек, что, в свою очередь, оградит комнаты от сквозняков и звуков шума с улицы. Дома не будет плесени, духоты и запахов жизнедеятельности домашних обитателей. Будет только свежий воздух.

Принцип работы рекуператора с функцией теплообмена

Виды вытяжной вентиляции для жилых помещений

Существует два вида приточных систем вентиляции для квартир:

  • с естественной циркуляцией – одна их самых распространенных систем вентиляции в квартире с фильтрацией. В этом случае воздух насыщенный кислородом дует в квартиру с улицы, а застойный углекислый газ обратной тягой вытягивается вытяжной системой;
  • с принудительной циркуляцией – монтаж такой системы можно сделать с помощью установки вентилятора, который поможет создать необходимое давление. Эта система нужна в частных домах, особенно летом.

Естественная вентиляция квартиры происходит с помощью обычного проветривания при открытых окнах

Полезный совет! Следует отказаться от установки вентиляции в квартире, для которой невозможно купить оригинальную деталь или её аналог.

Принцип работы домашней вентиляции

Вентиляция в квартире происходит по следующей схеме:

  • вентиляционными трубами воздух из комнат вытягивается. Затем по воздуховодам дует в центральный канал, после чего поступает из помещения обратно на улицу;
  • система вентиляции в квартире не работает, если объем оттока воздуха из помещения будет больше обратной тяги притока. Чтобы этого избежать следует наладить систему поступления кислорода извне. При оснащении квартиры пластиковыми окнами, следует установить воздушные клапаны на стенах или открываемых частях окон. Когда дует из открытых окон, клапаны – надежный помощник от сквозняков. Сейчас на рынке пластиковых конструкций есть окна с уже встроенными воздушными клапанами, вследствие чего их цены существенно выше.

Металлопластиковое окно с установленным воздушным клапаном

Плюсы установки вентиляции в квартирах:

  1. Доступная стоимость.
  2. В помещение поступает достаточный объем воздуха.
  3. Компактность.
  4. Индивидуальная разработка для каждой квартиры.
  5. Система с автоматическим контролем.

Схема движения воздушных потоков внутри квартиры в условиях принудительной вентиляции

Из чего состоит приточно-вытяжная вентиляция для квартиры?

В приточные системы вентиляции для квартиры входят следующие детали:

  • воздуховсасывающая решетка — она не допускает попадание мусора;
  • фильтры – сделают втягиваемый воздух в квартиру чистым;
  • воздушные клапаны – следят за тягой и объемом притока;
  • вентилятор – дует воздух по каналам;
  • шумоизоляторы – изолируют или снижают шум;
  • элементы нагрева – калориферы, которые нагревают воздух до нужной температуры;
  • система автоматического контроля – контролирует работу всех составляющих элементов;
  • воздуховоды;
  • вентиляционные моноблоки – соединяют детали системы.

При потолочной вентиляции холодный воздух опускается вниз, прогревается и поднимается обратно

Полезный совет! Самые доступные, низкие по цене, и в тоже время эффективные – это европейские матерчатые фильтры с разной степенью фильтрации. Как правило, замену фильтра делают один раз в год. Если вблизи расположены производственные комбинаты, то фильтры придется менять чаще. Следите за автоматикой контроля приточной вентиляции в квартире с фильтрацией, она даст сигнал о необходимости замены фильтра.

Внутреннее строение рекуператора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Типы приточных систем вентиляции для квартиры

Можно выделить два типа приточных систем вентиляции:

Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади. Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.

Схема разводки приточно-вытяжных вентиляционных каналов в квартире

Полноценные приточные системы вентиляции для квартиры. Это усовершенствованные устройства, которые имеют большие размеры и дорого стоят. Такая система не подойдет для маленькой квартиры, а вот для установки в помещениях с большой площадью — оптимальный вариант.

К плюсам такой системы можно отнести:

  1. Приток и обратная тяга вентиляции в квартире.
  2. Распределение воздуха по всей площади.
  3. Улучшение качества воздуха (фильтрация, увлажнение, подогрев или охлаждение).
  4. Автоматический климат-контроль.

Строение компактной приточной вентиляционной установки на примере бризера фирмы Тион

Полноценная приточно-вытяжная вентиляция для квартиры может быть настенной, напольной и навесной (в зависимости от размера системы).

Полезный совет! Диапазон потребления электроэнергии вентиляции в квартире составляет от 1,6 до 5,0 кВт. Чтобы снизить затраты на оплату электроэнергии рекомендуется применять энергосберегающие технологии.

Настенное расположение приточно-вытяжной вентиляции

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

  • почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
  • кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
  • для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
  • кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

План вентиляции квартиры и ее установку целесообразно производить до начала ремонтных работ

Вентиляция в жилище своими руками

Простой монтаж вентиляции в квартире занимает до 3-х дней. При сложном монтаже вентиляционной системы для квартиры может понадобится до 15 дней.

Элементы схемы вентиляции в квартире – вентилятор, фильтры, клапан, воздуховоды, нагревательный элемент, датчик для определения давления, температурный регулятор и хомуты. Стальная рама, которая крепится на стену винтами – это главный крепежный элемент. Работа по монтажу приточной вентиляции для квартиры похожа на сбор деталей конструктора.

Пример расположения вентиляционного клапана под подоконником

Полезный совет! Диаметр воздуховодов, которые используются для вентиляции квартиры, колеблется в диапазоне 125-160 мм, поэтому высота потолка будет снижена примерно на 20 см. Это следует учесть при монтаже.

Ранее, до массового использования пластиковых окон, свежий воздух поступал в помещения через щели в окнах, благодаря чему работала естественная и простейшая вентиляционная система. Открытые окна увеличивали циркуляцию воздуха, однако, эта мера была кратковременной. Если дует из вентиляции в квартиру, это не означает, что улучшается микроклимат в квартире. Пыль, грязь, микроэлементы, которые попадают в квартиру с улицы, несут прямую угрозу здоровью человека. Вентиляция в квартире в туалете и на кухне, установленная при сдаче жилого комплекса в эксплуатацию зачастую и вовсе не работает.

Установка принудительной вентиляции в комнате своими руками

Оптимальный выход на сегодня – установка приточной вентиляции в квартире с фильтрацией. Это поможет решить вопрос с наличием чистого воздуха у вас дома раз и навсегда.
