Проход через крышу для дымохода: как вывести печной дымоход сквозь потолок и перекрытия

Правильный проход трубы дымохода через крышу — Статьи «Первый Стройцентр» в Перми

Грамотное обустройство кровельной системы включает в себя не только правильную установку металлочерепицы, но и квалифицированное монтирование дымохода. Дымоходная часть должна быть хорошо закреплена и соединена. Соблюдение соответствующих ГОСТов и требований, а также рекомендаций производителя позволит в последующем исключить протечки в местах вывода трубы дымохода и обугливания стропильной конструкции.

Рекомендуется заранее все точно спроектировать, чтобы отверстие было максимально аккуратным и в последующем не возникло сложностей при герметизации проходной системы. Следует учесть, что, если труба будет из керамики или кирпича, нужно будет соорудить короб для защиты строения от возможного возгорания. Если же будут использоваться сэндвич-трубы, монтирование теплоизоляционного короба не потребуется. Сэндвич-трубы изготавливают из нержавеющей и оцинкованной стали, они не боятся высоких температур и агрессивной среды.

Дымоход узла кровли: базовые правила

В дачном домике, коттедже или таунхаусе, где используется печь, обязательно возводят дымоходную конструкцию. Она необходима для своевременного вывода продуктов сгорания. Во время строительства или при реконструкции необходимо продумать обустройство узла прохода кровли для дымохода. Соответствующие монтажные операции могут производиться:

Каждый из вариантов имеет свои положительные и отрицательные стороны. Дымоходная система, смонтированная в коньке, имеет наилучшую тягу, что обеспечивает лучшее горение и поддержание оптимального микроклимата в помещении. Однако установка непосредственно в коньке несет в себе определенные сложности. Ведь необходимо сделать распил горизонтальной балки, что значительно затрудняет монтажные работы. Поэтому чаще всего выполняют проход дымохода через мягкую или жесткую кровлю на некотором расстоянии от конька. При выполнении кровельных операций необходимо чтобы были соблюдены следующие положения.

1. Расстояние от дымоотвода до несущих балок.

   Между сэндвич-трубой и стропилами дистанция должна быть не менее 1,3 метра. В противном случае имеется риск возгорания. Если используется керамическая труба, промежуток должен быть не менее 2,5 метров.

2. В тех случаях, когда установка производится на расстоянии более 3 метров от коньковой части высота дымохода на кровле должна быть не более 10 градусов от верхнего элемента крыши.

3. При монтировании конструкции в промежутке от 1,5 до 3 метров от конька труба устанавливается на одном уровне с ней.

4. Монтирование проходного элемента на расстоянии не более 1,5 метра от коньковой части. В этом случае трубная конструкция должна быть выше конька на 0,5 м.

При проведении кровельных мероприятий не возводят проход кирпичного дымохода через кровлю у ендовы, места стыка двух скатов. Так как это может привести к нарушению гидроизоляции, протечкам, порче стропильных элементов и другим проблемам.

Дымоходные элементы нуждаются в регулярном обслуживании, чистке, так как внутри них скапливаются продукты горения, сажа, смолы. Это может отрицательно влиять на тягу и ухудшает эксплуатационные параметры важного элемента кровельной системы. Необходимо регулярно осматривать близлежащий короб, балки, стропильную систему, состояние труб и непосредственное место стыка узла прохода дымохода через кровлю.

Виды и особенности дымоходных труб по материалу

Кирпич. Повышенный КПД, длительный срок эксплуатации более 100 лет и гармоничное сочетание с различными кровельными покрытиями. Из недостатков длительный срок монтажа, медленный прогрев стенок, что нередко приводит к образованию конденсата.

Металл. Практически отсутствует накопление саженных отложений, простой и быстрый монтаж, быстрый прогрев. Из недостатков то, что при наружном использовании требуется обязательное утепление. Сталь имеет ограничения по температурным показателям.

Керамика. Современный вариант обустройства. Керамическая конструкция способна выдерживать нагрев свыше 300 градусов, отличается высокой устойчивостью к механическим и температурным перепадам, быстрым нагревом и медленным остыванием. Из недостатков высокая стоимость материала.

При выборе подходящей трубы многое будет зависеть от вида котла. Для газовых чаще всего используются стальные конструкции, для твердотопливного оборудования керамические.

Типы труб по форме и конструктивным особенностям

Прямоугольные. Классическая модификаций, изготавливаемая из печного кирпича. Все расчетные операции производятся по внутренней поверхности. Прежде чем приступить к монтажным работам выполняют расчет площади. Достаточно часто такой вариант используют при обустройстве особняков, таунхаусов. Устройство прохода дымохода через кровлю из металлочерепицы снаружи заполняют теплоизоляцией, сверху одевают стальной фартук или резиновую муфту. Места стыков обрабатывают герметиком.

Круглые. Самый распространенный вариант обустройства крыш. Для установки используют специальные гибкие переходники, их называют также фартуком. Ключевой особенностью материала является то, что он может принимать различную форму. Использование фартука позволяет возводить проход дымохода через кровлю на крышах с любым покрытием.

Важно подобрать подходящий тип переходника, многоступенчатые пирамиды. Специальный переходник крепят при помощи саморезов или же болтов. Они монтируются в специальном отверстии на фланце. Все места стыков обрабатывают высокотемпературным герметиком.

Сэндвич-трубы. Многослойная конструкция, внутри которой устанавливается жаростойкий теплоизолятор. Монтаж производится с использованием эластичного или металлического переходника. Последний изготавливается из нержавеющей стали. При проведении соответствующего комплекса кровельных операций учитывают высоту трубной конструкции и угол ската.

Сэндвич-трубы являются самым популярным вариантом. Они характеризуются устойчивой тягой, не раскаляются при высоких температурах, отличаются простотой монтажа. Дымоходы обеспечивают быстрый нагрев и медленное остывание, что дает возможность максимально эффективно задействовать энергоресурсы.

При выполнении монтажных работ необходимо учитывать не только размеры трубы, но и кровельный материал. От типа кровли зависит выбор трубы и комплектующих. Соблюдение соответствующих СНиПов и строительных норм обеспечит длительный срок службы проходного элемента для мягкой и жесткой кровли. Вам не придется в последующем что-либо переделывать, готовая система прослужит долгие годы бесперебойно.

Особенности прохода дымохода через кровлю из металлочерепицы

Металлочерепица – это стальной лист, покрытый специальным защитным полимерным составом. При использовании данного материала обязательно изготавливают соединительный узел из двух фартуков, внешнего и внутреннего. Элементы фартука монтируют в специальную штробу, канавку и крепят при помощи саморезов. Дополнительно устанавливается пристенный профиль и галстук. После установки всех элементов поверх укладывают металлочерепицу, а затем внешний фартук, места стыков обрабатывают специальным герметиком.

Нюансы вывода дымохода на крышу через профнастил

Профнастил – это металл, произведенный путем холодной прокатки. Специальное лакокрасочное покрытие обеспечивает надежную защиту изделия от внешних агрессивных факторов. Профлист может иметь ребра квадратной, овальной и любой другой формы.

Кровельное отверстие делают при помощи болгарки. Если используется прямоугольная труба, применяют специальные планки для надежной фиксации и герметичности конструкции. Если же дымоотвод с круглым сечением, применяют фольгированную ленту или битумную изоляцию. Дополнительно под резиновую основу кладут специальный хомут.

Возведение проходного узла для дымохода через мягкую кровлю

Современный горючий материал, который при использовании требует соблюдения определенных строительных стандартов, чтобы исключить возгорание. Вокруг трубной конструкции по периметру все вырезают на расстоянии 15 см. Делают опалубку и заливают бетоном. Возводят кровельное покрытие на стенке бетонного основания. Делают специальный отлив для водоотведения. Места стыков заливают герметиком, чтобы исключить протекание.

Устройство дымохода через кровлю ондулин

Монтаж дымохода через мягкую кровлю ондулин делается следующим образом. Вначале формируется отверстие, для изоляции укладывают фартук, для гидроизоляции используют специальную ленту с алюминиевой вставкой, чтобы предотвратить протекание. Наилучшим вариантом считается сэндвич-дымоходы через кровлю. Их достаточно легко и просто устанавливать и нет необходимости возводить бетонное основание для защиты кровельного материала от возгорания.

Следует отметить, что можно использовать как эластичные, так и жесткие проходки, чтобы вывести трубу дымохода через крышу. Первые отличаются устойчивостью к неблагоприятным воздействиям, гибкостью, плотностью прилегания, эластичностью. Жесткие характеризуются механической прочностью, простотой монтажа.

«Первый стройцентр Сатурн-Р» предлагает богатый выбор дымоходов и сопутствующих элементов для установки. Все кровельные элементы прошли проверку качества, соответствуют европейским нормам и положениям. Специалисты всегда рады проконсультировать по вопросу выбора доборных элементов для качественного обустройства крыши. Продукция реализуется по ценам производителей на максимально выгодных условиях для клиентов.

Как вывести трубу через крышу: важные рекомендации

1. Герметизация. Важным и самым ответственным этапом кровельных операций является герметизация стыков. Она необходима не только чтобы исключить попадание влаги и воды, но и для препятствия проникновения внутрь помещения дыма и продуктов сгорания.

2. Пожаробезопасность

   . Стропильная система может не выдержать высоких температур. Необходимо соблюсти определенное расстояние от узла прохода до стропильной конструкции.

3. Изоляция. В данном случае используется короб, накладные конструкции. Пространство между кровлей и трубой заполняют жаростойкими теплоизоляторами. Это обеспечивает с одной стороны защиту кровли, а с другой препятствует быстрому выводу тепла.

4. Размещение дымовой трубы. Важно позаботиться о том, чтобы была соблюдена высота дымохода над кровлей, как это было указано выше. В противном случае это может отрицательно сказаться на эксплуатации трубы дымохода.

5. Обустройство короба. Конструкцию обязательно заделывают огнестойким материалом для наилучшей теплоизоляции. Короб выполняется таким образом, чтобы его ширина была больше диаметра труб примерно на 50 см.

Мы рассмотрели, как сделать проход кровли дымохода и что необходимо учесть при этом. Правильное проведение соответствующего комплекса работ обеспечит хорошую тягу, быстрый нагрев, медленное остывание, требуемую пожаробезопасность, устойчивость к механическим и температурным нагрузкам.

Для обустройства можно использовать различные типы труб, самым популярным является сэндвич-дымоход, внутри которого уже имеется теплоизолятор. Наилучшей изоляцией является битумная со специальной битумной лентой. Она исключает протекание и негативное воздействие влаги на стропильную систему.

Соблюдение соответствующих строительных норм и тонкостей обеспечит длительную работу узла прохода дымохода. Место стыков трубы и кровли будет надежно защищено от влаги и воды. Правильный подбор материалов и комплектующих обеспечит наилучшее удаление продуктов горения и поддержание требуемого микроклимата в помещениях различного назначения.

гидроизоляция и герметизация примыкания к дымоходу

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним — крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания — простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе — боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию — защиту жильцов и строительных конструкций от атмосферных явлений.

Как правильно провести трубу через кровлю Ондувилла

В чем особенность кровли из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий при его производстве. Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при при строительстве здания, установке в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если конструкция агрегата позволяет, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

1. Отличная экологичность.
2. Долгий срок службы.
3. Внешняя эстетика.
4. Насыщенные цвета.
5. Простая и быстрая установка.
6. Удобные размеры для минимизации отходов при увеличении скорости кровельного покрытия.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку составляет 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным преимуществом материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через крышу

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

• На обратной стороне настоящего ондулина всегда есть черная сетка.
• Количество волн исходного листа всегда фиксировано — 10 штук.
• Волны имеют стабильную высоту 36 мм.
• Внешняя поверхность материала имеет характерную шероховатость наподобие марли.
• Качественные листы отличаются насыщенными матовыми оттенками.
• Крайняя волна всегда снабжена пломбой с клеймом производителя.
• Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная сложность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

• котла на твердом топливе;
• камин;
• печи;
• плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем, как утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Рекомендации по установке — схема крепления

Чтобы минимизировать время укладки материала и величину потерь на его обрезку, при этом добиться значительного срока службы, рекомендуется принять несколько простых правил, как правильно монтировать ондулин. Очень важно, чтобы во время монтажных работ температурный режим находился в пределах от 0 до +30 градусов. Тепло провоцирует размягчение битума, из-за чего листы деформируются. Мороз делает ондулин очень хрупким, что увеличивает риск растрескивания при перемещении монтажника или забивании гвоздей. Некоторые производители допускают небольшие заморозки при укладке материала, но с этим лучше не экспериментировать.

Если при монтаже кровли из ондулина своими руками установится жаркая погода, важно избегать растяжения листов: после перепадов температур места установки креплений могут деформироваться или покрыться с трещинами. Резать ондулин лучше всего ножовкой по дереву, обязательно смазав маслом: это позволит избежать застревания инструмента. Для этих целей можно использовать и циркулярную пилу.

От использования болгарки лучше воздержаться, так как место среза в этом случае начинает плавиться. Листы ондулина крепятся на обрешетку с помощью специальных кровельных гвоздей, входящих в комплект обшивки. Схема крепления ондулина требует 20 таких креплений: 10 снизу, 5 — сверху и 5 — посередине.

При устройстве обрешетки очень важно учитывать уклон ската. Если речь идет о небольшом уклоне до 10 градусов, используется прочная надежная обрешетка, изготовленная из шпунтованных досок или фанеры.

При уклоне на обрешетке 10-15 градусов между перемычками делают шаг 45 см. А при уклоне уклона более 15 градусов шаг элементов обрешетки увеличивают до 60 см.

Любая обрешетка каркаса в районе ребер, ендов и конька выполняется сплошной, в связи с повышенными требованиями к утеплению.

Укладка на готовую крышу

Инструкция следующая:

1. В выбранном месте делается отверстие для трубы.

2. Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
3. Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками – пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 … Если стена и конструкция крыши соединяются, то это делается из стандартного профиля того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна находиться вблизи самой высокой точки крыши крыша. Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

• размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
• необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
• швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
• чтобы не повредить стропильную систему, выход размещают между ее составляющими;
• если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
• конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать, это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич — данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым — металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0005

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не пришлось переделывать собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

1. Планировка — даже при «стихийном» ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
2. Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
3. Герметизация и изоляция дымохода на крыше — однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

• для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
• одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
• в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, вырезанные на выходе из трубы, необходимо аккуратно разрезать и закатать. Затем прижимают обрешеткой и фиксируют по краям коробки гвоздями. Для полной герметичности кровли трубу в этом месте необходимо обмотать специальной уплотнительной лентой.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в проеме кровельного покрытия.

Вывод трубы через крышу

Установка изолированных дымоходов – Gordon Harris

Опубликовано 17 декабря 2010 г. 21 февраля 2015 г. Гордон Харрис

Установка изолированного металлического дымохода в плоском или сводчатом потолке

Примечание. Дровяную печь следует устанавливать не ближе к стене, чем указано на заводской табличке, и в соответствии с инструкциями производителя. Невыполнение этого требования может привести к пожару. Для установки дровяных печей и дымоходов требуется разрешение и инспекция вашего города.

См. полные инструкции по установке изолированных дымоходов Supervent (продаются в Lowes)

Для установки потолочной или плоской потолочной опоры собора или регулируемой потолочной опоры требуются следующие детали.

• Фартук в сборе
• Штормовой воротник, устанавливаемый над кровельным отливом в сборе
• Подходящая длина дымохода: -Должна быть соответствующего размера для дровяной печи и должна выступать не менее чем на 2 фута выше любой точки в пределах 10 футов на крыше, закрытая дождевиком
• Чердачный, стропильный или балочный щит
• Переход T от изолированного дымохода к печной трубе (одностенный или двустенный)
• Комплект опор для штатива для крыши

Многие производители изолирующих дымоходов на крыше или системах крепления к потолку могут выдерживать в общей сложности 30 футов дымохода. Соединения дымохода, выполненные ниже опоры, должны быть закреплены стопорными лентами, и мы рекомендуем закрепить все соединения стопорными лентами, обязательно ниже опоры или на любых поворотах. Тройник дымохода должен выходить не менее чем на три фута в жилое помещение, где к дымоходу будет присоединен соединитель трубы печи. Утепленные дымоходы обычно монтируются с потолка, используя указанную производителем систему крепления. Системы разные для плоских и скатных потолков

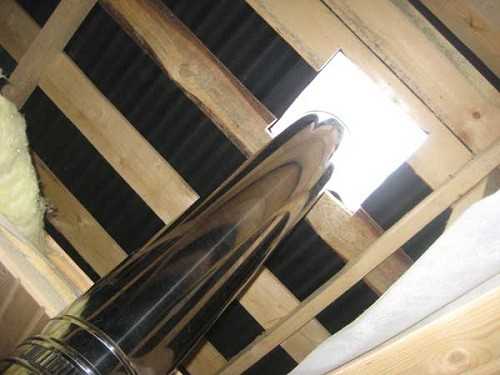

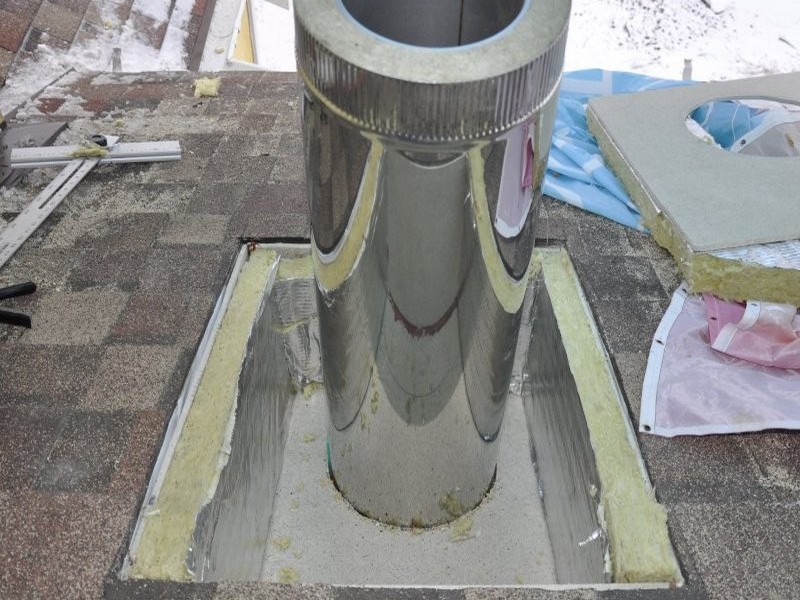

Это схема металлического дымохода, проходящего через крышу, с использованием кровельной опоры вместо потолочной. Этот способ крепления дымохода особенно подходит для соборных потолков. Каждая 3-футовая секция дымохода ввинчивается в следующую и фиксируется запорной лентой. Изолированные металлические дымоходы должны располагаться на расстоянии не менее 2 дюймов от каркаса, кровли или любого другого легковоспламеняющегося материала. При установке дымохода в помещении с ровным потолком и проходом через чердак необходимо использовать чердачный теплоизоляционный щит.
