Монтаж освещения в квартире и частном доме

Монтаж освещения в квартире. Установка люстры

Монтаж освещения начинается с расчетов и чертежей. Определите, где будут стоять точки освещения, светильники и выключатели. После того как схема составлена, начинается монтаж проводов для светильников.





Наиболее типовым сечением жилы провода освещения является 1,5 мм², что составляет максимальную нагрузку в 4 кВт. Вряд ли освещение в квартире достигнет такого показателя, ведь это равняется 40 лампочкам по 100 Вт, включенным одновременно. Не стоит зарекаться: возможно, вы установите юпитеры для профессиональной видеосъемки на дому.

Если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм². Для 180 Вт это многовато.

Берем суммарную мощность светильников — это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220. Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм². Когда меньше 15 — сечение ТПЖ 1 мм², а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм². В данном случае получилось 0,8 — меньше единицы.

Если есть провод сечением 0,35 мм², то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм² как минимум в 1,5 раза, не говоря уже о 0,35 мм². После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен — двух- или трехжильный. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нулевым проводниками.

Тип разводки, когда силовые и осветительные провода питаются от одного общего кабеля

Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Наглядная схема освещения

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Оптимальная схема внутренней электропроводки: а — схема подключения проходных выключателей; б — схема управления многоламповым осветительным прибором; в — схема осветительной сети с двумя переключателями; 1 — нолевой провод; 2 — ввод; 3 — фазовый провод; 4 — счетчик; 5 — обмотка счетчика; 6 — предохранители; 7 — линия к приборам общего пользования; 8 — розетки с заземлением; 9 — обычные розетки; 10 — осветительные лампы; 11 — выключатель; 12 — переключатели; 13 — двухклавишный выключатель





Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод.

Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая. Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)



Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует. Важно не перепутать порядок подключения при монтаже.

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей





Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Безопасное подсоединение фазовых проводов к контактам в патроне

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Крепление потолочной люстры при помощи планки

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Монтаж коробки крепления под люстру в гипсокартонном потолке

Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Виды потолочных крюков для подвески люстр

Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей



Галогенные лампы с подключением через трансформатор

Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6, 12 и 24 В. Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека.

Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В

Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп — они требуют установки понижающего трансформатора.

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках. Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом.

Схема подключения трансформатора для галогенных ламп

Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).

Монтаж галогенных светильников с трансформатором в подвесной потолок

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 =196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Монтаж галогенных светильников и трансформатора одновременно с потолком

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче. На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

Примечание. Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.









Что бы еще почитать?

Правила подключения люстр и светильников

Люстры могут быть с одной или несколькими лампочками освещения. В зависимости от количества ламп они имеют 2 или 3 провода для подключения на выходе. 3 провода позволяют организовать раздельное включение двух групп ламп с помощью двухклавишного выключателя. При наличии двух проводов возможно только включение всех ламп одновременно одноклавишным выключателем.

Электромонтажные работы должен выполнять специалист, обладающий необходимыми навыками!

В типовых квартирах, обычно на потолке, предусмотрено отверстие в плите перекрытия с крюком для крепления люстры и подведёнными проводами. В зависимости от проекта дома подведённый провод может быть 2, 3 или 4-х жильным. При выборе люстры следует заранее уточнить, сколько жил имеет подводящий провод питания и покупать светильник с соответствующим количеством проводов.

Порядок подключения двухпроводных светильников

Схема и процесс подключения двухпроводной люстры не представляет никаких сложностей. Повесив на монтажный крюк люстру за крепёжную скобу, нужно соединить поочерёдно нулевые и фазные жилы электропроводки и люстры. При этом возможно несколько вариантов соединений.

Если из потолка выходят 2 жилы провода, то можно смело соединять каждую из них с одним из проводов люстры с помощью 2-клеммной соединительной колодки.

Если из потолка выходят 3 жилы провода при одноклавишном выключателе, это означает, что одна из жил является защитным проводом заземления. Он должен иметь отличительную двухцветную жёлто-зелёную расцветку.

Если использован провод без цветовой маркировки, то защитную жилу нужно определять методом «прозвонки» с помощью омметра, соединив длинным проводом один конец прибора с клеммой заземления на электрическом щитке, а вторым концом прибора поочерёдно «щупая» концы трёх торчащих жил. Выявленную защитную жилу следует соединить с корпусом люстры, а оставшиеся две жилы соединить соответственно с проводами, идущими на лампочки, используя для этого 3-клеммную колодку.

Если из потолка выходят 3 жилы при двухклавишном выключателе, это означает, что одна из них – нулевая, идёт из распределительной коробки, а две фазные жилы идут от выключателя. Определить фазные жилы можно с помощью пробника при включенных положениях АЗС на электрощите и обоих клавиш выключателя. Выявленные фазные жилы нужно объединить в одной клемме 2-клеммной колодки вместе с одним из проводов люстры, на второй клемме соединить нулевую жилу и второй провод люстры.

Если из потолка выходят 4 жилы, это значит: 2 жилы – фазные, 1 – нулевая, 1 – защитная. Фазные жилы определяем пробником и соединяем их в одной клемме с одним из проводов светильника. Защитный провод «прозваниваем», как указано выше, омметром и соединяем через клеммную колодку с корпусом светильника. Оставшийся нулевой провод соединяем со вторым проводом люстры. Для соединений используем 3-клеммную колодку.

Особенности подключения трёхпроводных люстр

Обычно в люстрах с большим количеством ламп они делятся на две группы, и для их подключения выводятся три провода, один из которых, голубого цвета, является общим нулевым проводом, а два других – фазные провода для каждой группы ламп. В комплекте светильника может быть короткий жёлто-зелёный провод заземления, подключаемый к его металлическому корпусу. Возможны следующие варианты подключения трёхпроводной люстры:

1. При двух жилах провода в потолке придётся отказаться от возможности отдельного включения групп ламп и объединить фазные провода люстры в одной клемме с фазной жилой подводящего провода. Нулевой провод люстры и нулевую жилу подводящего провода соединить в другой клемме колодки.

2. Идеальным вариантом подключения является наличие 4-х жил подводящего провода, когда используется двухклавишный выключатель. В этом случае фазные провода люстры соединяются с фазными жилами, нулевой провод с нулевой жилой, а провод заземления с жилой заземления подводящего провода посредством 4-х клеммной колодки.

Применение СИП-2 в сетях наружного освещения

В качестве зарядных проводов светильников рекомендуется применять провода марки ПВС 3×2,5. Провода с сечением жил 1,5 мм2 применять нежелательно из-за недостаточной механической прочности. Для ответвления используются прокалывающие зажимы Р 616, Р 21 фирмы НИЛЕД. В настоящее время в России для уличного освещения или ввода в дом применяются медные многопроволочные провода сечением 1,5-2,5 мм2 и алюминиевые однопроволочные провода сечением 2,5 мм2, поэтому для России НИЛЕД разработал новую конструкцию контактных пластин для зажимов Р 616. Новые контактные пластины обеспечивают надежный контакт с проводами малых сечений (1,5-2,5 мм2) отечественного производства. Зажимы испытаны на монтаж и эксплуатацию при низких температурах (монтаж — до минус 20 С, эксплуатация — до минус 60 С) с отечественными и зарубежными СИП, а также с отечественными проводами, применяемыми для ввода в дом и для уличного освещения.
К линиям распределительных сетей НО, выполненных с применением СИП, возможно, подключение иллюминационных и рекламных установок. Для такого подключения требуется наличие соответствующего резерва пропускной способности линии. На улицах и магистралях с большим числом иллюминационных и световых рекламных установок, подключаемых к сети НО, следует предусматривать отдельную линию питания. СИП могут применяться для питания светильников, подвешиваемых на тросовых растяжках.
Для закрепления СИП на опорах НО используются анкерные кронштейны CS 10.3 и комплект промежуточной подвески ES 1500Е, которые, в свою очередь, крепятся к стойкам опор лентой F 207 из нержавеющей стали и скрепами NC 20.
Диаметры посадочных мест для кронштейнов наиболее распространенных стоек НО следующие: 168 мм, 219 мм и 273 мм. В каждой линии с применением СИП должна быть предусмотрена возможность подключения переносного защитного заземления. Для такого подключения на линии СИП устанавливается арматура: зажимы для замера напряжения и наложения заземления типа PC 481 (устанавливаются на каждую жилу) для сечений СИП от 16 до 150 мм2 и комплект переносного защитного заземления МаТ и M6D. Также данные зажимы и комплект защитного заземления используются при проведении измерений сопротивления петли «фаза-ноль».
Для защиты сети от КЗ в светильниках необходимо устанавливать в цепь фазного зарядного провода каждого светильника ограничитель мощности (ОМ). Ограничитель мощности состоит из корпуса PF под провода сечением 1,5-4мм2 и предохранителя FG 106 (сила тока 6 А) или FG 110 (сила тока 10 А).

Как правильно и безопасно сделать электропроводку для освещения

Все знают какими цветами обозначаются проводники. Нейтральный проводник – всегда голубого, защитный – только желто-зеленого, и фазный – коричневого или белого цветов. Для розеток в силовой цепи это все понятно, путаница возможна при прокладке осветительной сети. Сколько проводов и какого цвета стоит закладывать для люстр? Как соединять «разноцветные» провода в монтажных коробках и в выключателях? Попробуем найти формулу, которая сделает электропроводку не только эстетически красивой и понятной, но и безопасной.

Как правильно соединять провода к светильникам и выключателю

Посмотрите на рисунок. Как правильно размыкать провода? С одной стороны в первом случае все понятно: фазный оставляем в покое, а размыкать будем «нефазный», если и перепутаем нейтральный и защитный – ничего страшного. На самом деле все наоборот! В первом случае, когда выключатель в разомкнутом состоянии опасное напряжение будет подано на светильник. При замене лампочки, например, человек может оказаться под напряжением. Это недопустимо. Правильный вариант - второй!

Сколько проводников должно идти к светильнику

Теперь давайте определимся как правильно подключать светильник. По новым правилам, светильники, как и другие бытовые приборы, оборудуются защитным или заземляющим проводником. Этот проводник соединяется с соответствующим контактом в монтажной коробке и продолжается вплоть до щитка, где он соединен с общим контуром заземления. Таким образом на металлическом корпусе электроприбора никогда не окажется опасного напряжения.

Тогда для подключения светильника требуется иметь трехпроводный кабель. А если светильник с разделением на группы и управляется сдвоенным выключателем? Тогда требуется еще один проводник.

Как происходит в жизни? До светильника доходит всего три, а то и всего два проводника. Где же тут взяться защитному проводнику? Значит при замене проводки или капительном ремонте, нужно проложить 4-х или 5-и проводный кабель до люстры. Три всегда найдут применение, при увеличении зон подсветки и остальные не останутся без дела. Проблема только одна – такие типы кабелей стоят дороже и, самое главное, мало распространены. Поэтому то и не хватает духа потратить время хотя бы на поиски нужного кабеля.

Посмотрите еще на один рисунок. Из потолка торчит три проводника для люстры: общий нейтральный и два фазных проводника. К каким из них подключать подключить лампочку? А к каким из них вторую? Вот тут совершенно непредсказуемая ситуация, которая усугубляется, если отсутствует выключатель, который, в свою очередь, также предназначен для включения трех проводников. Даже цветовое обозначение проводников может не спасти, а даже навредить.

Для выхода из состояния неопределенности, предлагаем действовать по правилу. Это правило можно выработать для себя самостоятельно. Мы же предлагаем то, которым с успехом пользуемся сами.

Правило безопасного цветового обозначения проводников

Давайте будем рассматривать реальную ситуацию, когда повсеместно использован трехжильный кабель. Это хоть и не правильно, зато жизненно. Даже если мы проложим защитный проводник до люстры, в коробке не к чему его будет подключить. Можем условно назвать этот принцип «0 вольт». Итак, мы решили, что при подключении светильников размыкаем фазовый проводник. Значит, и при подключении к лампочке будем уверены, что голубой проводник всегда присоединен к щитку и имеет нулевой потенциал. Тогда третий провод используем для коммутации второй цепи, если такая будет в будущем.

Для случая с одноцветными проводами используют метку с помощью изоленты. Например, можно обозначить синей изолентой нейтральный проводник, а цветной изолентой (красной или черной) - проводники, находящиеся под напряжением. Или не помечать ни какие проводники, кроме нейтрального, ведь на нем всегда напряжение – 0 вольт.

Как соединять проводники в выключателе? Давайте рассуждать по принципу наглядности: что можно подумать о напряжении, глядя на цветовое обозначение? Если на выключателе размыкается или размножается только фазное напряжение, то будем считать, что на коричневом проводнике всегда присутствует напряжение. Значит коричневый проводник подводится от щитка, а голубой и желто-зеленый от выключателя подводятся через монтажную коробку к лампочкам.

Как ни странно, но намного проще, если все три проводника одного цвета. Мы обозначим красной или черной (главное не синей) изолентой один фазный провод, идущий от щитка, тогда бесцветные уходят к светильнику.

Самое веселое – разобраться в монтажной коробке. Давайте примем за основу факт, что все голубые проводники – безопасные (как бы игриво это не звучало). Обычно в коробке можно определить направление откуда отходят провода: от щитка, выключателя или люстры. Значит, нейтральные проводники от щитка с люстрой автоматически объединены по смыслу. Появилось странное сочетание N-L – соединение между выключателем и люстрой. Это и является иллюстрацией того, что данная связь порождение размыкающегося контакта.

Если в монтажной коробке все проводники одного цвета, то придется делать пометки изолентой: нейтральный проводник голубого цвета, значит все остальные под напряжением. С использованием второго цвета – все становится предельно ясно. Не исключается разметка буквами «L», «N», «1L», «2L» и т.п., а также обозначение по назначению «L1/выкл», «L2/выкл». Также по окончании работ не плохо бы иметь схему с обозначением цветов проводников. Но это уже творческий момент – главное, чтобы система обозначений стала понятна тем, кто будет затем в ней разбираться!

Простой способ провести электричество на балкон

Автор Марсель Сагитов На чтение 10 мин. Просмотров 140

Любое помещение нельзя считать благоустроенным, если в нём нет электричества. Это правило относят и к балконам.

Многих владельцев, прежде всего, застеклённых балконов, которые используются в качестве дополнительной комнаты, интересует вопрос: как провести электричество на балкон, чтобы он был освещён, и можно было пользоваться электроприборами.

Интересное решение — освещение с помощью светодиодной ленты под подоконником.

Об электроснабжении балконов описано в этой статье.

Требования к балкону по электроснабжению

Чтобы провести электричество на балкон, обязательно оценивают его состояние.

На балконе не должно быть перепадов температуры, из-за которых появится конденсат, и произойдёт замыкание незащищённой электропроводки, а затем пожар. Помещение должно быть сухим и проветриваемым.

Не рекомендуется проводить электричество на незастеклённом балконе, так как в этом случае приходится принимать повышенные меры по электробезопасности, а это дополнительные затраты. Например, на таких балконах используют только влагозащитные светильники и электропроводку, проложенную в защитном рукаве или коробе.

Электрическую проводку целесообразно проводить на застеклённом балконе перед отделочными работами во время капитального ремонта.

Требования к электробезопасности

Перед работами с электричеством, необходимо ознакомиться с правилами электробезопасности, а затем их соблюдать. Для безопасности необходимо:

  • все работы на электросетях выполнять только при полностью обесточенной квартире;
  • выбирать электроинструмент с изолированными ручками и двойной изоляцией;
  • перед сверлением стен убедиться, что под штукатуркой не проложены провода скрытой проводки;

Подготовка к монтажу

Чтобы проложенная электропроводка и установленное электрооборудование не нарушали требований электробезопасности, не портили интерьер балкона, необходимо подготовиться к монтажу. Подготовка включает определённые операции.

  1. Выбор типа освещения.

Очень важно правильно выбрать тип освещения для балкона. Во-первых, от освещения зависит назначение помещения, во-вторых, с освещением связана нагрузка на сети.

Используются следующие варианты освещения:

  • точечное освещение — это вариант для потолка балкона, обшитого деревом или ПВХ панелями. Существуют разные типы точечных светильников (диодные, галогенные, накаливания), которые различаются по энергопотреблению и способу подключения;
  • настенное освещение — это светильники в виде бра. Они крепятся к стенам в разных частях балкона, а управляются от одного или от разных выключателей;
  • общее освещение — это самый простой и неэнергоемкий вариант, который легко реализуется. Когда на балконе необходимо иметь только техническое освещение, то светильник с одной или несколькими лампами подвешивается на потолок.
  1. Выбор схемы подключения.

После выбора типа освещения легко рассчитать максимальную нагрузку на сети. В зависимости от нагрузки выбирается один из вариантов подключения к квартирному электроснабжению:

  • квартирный распределительный электрический щиток;
  • распределительная коробка между потребителями внутри квартиры;
  • электрическая розетка, расположенная рядом с балконом.
Самый простой вариант: вывод питающего кабеля от ближайшей розетки

В зависимости от источника электроснабжения создаётся электрическая схема, по которой будут выполняться монтажные работы.

В большинстве случаев балконы подключаются к ближайшей электрической розетке.

Если на большом балконе устанавливается несколько светильников и розеток, то для них монтируют общую распределительную коробку.

Возможный вариант схемы электроснабжения балкона имеет следующий вид:

В этой схеме используется параллельный способ подключения, то есть к фазному и нулевому проводу параллельно подключаются выключатель, светильник, розетки.

  1. Выбор способа разводки проводов.

Для разводки электрических проводов на балконе используют один из способов.

  1. Скрытый способ — вариант, при котором провод прокладывают в специальных каналах. Удобный способ скрыть провода под штукатуркой или покрытием.
  1. Открытый способ — это простой и дешёвый вариант прокладки проводов. Предусмотрены разные способы защиты проводов. Например, прокладка проводов в жёстких пластиковых трубах, которые с помощью специальных приспособлений крепятся к стене.

    Проводка в кабель — каналах

  1. Выбор и покупка проводов.

Правильный выбор проводов существенно влияет на качество проводки. В качестве материала для проводов используется медь и алюминий.

Чаще всего предпочтение отдаётся проводам с медными жилами. Они имеют более низкое сопротивление, чем алюминиевые провода, а значит, при одинаковом сечении выдерживают большую нагрузку. Важное преимущество медных проводов — это высокая гибкость, что требуется при прокладке балконной проводки.

Алюминиевые провода более дешёвые, поэтому в домах старой застройки вся скрытая проводка уложена проводами из такого материала. Сейчас провода из алюминия используются, когда необходимо сэкономить, а безопасность не имеет значения.

ВАЖНО!

В электропроводке должны быть провода из одного материала, потому что алюминий с медью в скрутке окисляются, после чего возникает искрение.

Можно подсоединить через специальный одноразовый клеммник

По мнению специалистов, для прокладки сетей в квартире должны использоваться электрические кабели следующих марок:

  • ВВГ — небронированный гибкий кабель, состоящий из медных жил. Они имеют различную форму с поливинилхлоридной изоляцией. Существуют различные модификации кабеля, в том числе с негорючей изоляцией;
  • NYM — кабель, изготовленный по европейским стандартам. Чтобы обеспечить негорючесть изделия, между оболочкой и медными жилами уложен резиновый наполнитель.

Существенным плюсом обоих кабелей, кроме лёгкой разделки и удобного монтажа, является широкий ассортимент по техническим характеристикам и ценам.

Сечение жил соединительного кабеля зависит от нагрузки.

Контур освещения балкона имеет небольшую нагрузку, поэтому может подключаться кабелем 1,5 квадрата.

Нагрузка на розетках связана с подключёнными электроприборами. Чтобы пользоваться приборами максимальной мощности, достаточно проложить кабель 2,5 квадрата.

Для прокладки электричества на балкон от розетки, достаточно двухжильного кабеля с запасом по мощности. В том случае, когда планируют пользоваться на балконе мощными электроприборами, то от квартирного электрощита прокладывают трёхжильный кабель.

При покупке кабельной продукции обращают внимание, кроме цены, на следующие особенности:

  • соответствие марки и сечения кабеля расчётным данным;
  • наличие на бухте кабеля бирки с указанием основных характеристик. Кроме того, на изоляции по всей длине кабеля должно указываться сечение и марка;
  • кабель не должен иметь перегибов, повреждений, помятостей.
  1. Выбор и покупка розеток и выключателей.

Существует большой ассортимент розеток и выключателей. Их выбор в зависимости от дизайна, стоимости и дополнительных возможностей зависит от предпочтений пользователя. Например, для балкона можно выбрать выключатель оригинального дизайна со световым маячком. А вот для выбора и покупки долговечных, надёжных и безопасных моделей необходимо учитывать некоторые особенности.

  1. Способ установки.

Выбор розеток и выключателей зависит от специфики монтажа проводки на балконе. Конструктивно и по цене отличаются изделия для открытой и скрытой проводки.

Выключатель открытого типаВстроенный выключатель
  1. Номинальный ток.

С этим параметром связана допустимая нагрузка на изделие. Если для выключателя нагрузка не имеет большого значения, то у розеток должен быть запас по мощности. Практика показывает, что когда на балконе не планируется подключать оборудование больше 3,5 кВт, то достаточно розеток с номинальным током 16 А.

  1. Степень защиты.

Балконное электрооборудование должно защищаться от пыли и влаги. На его корпусе нанесён код IP, который характеризует степень защиты.

Распаячная коробка с влагозащитой

Рекомендуется для застеклённого балкона выбирать модели с показателем не меньше IP54 (средняя степень защиты), а для открытого балкона — IP56 (полная защита).

  1. Качество контактной группы.

Это важный параметр, прежде всего, для розеток:

  • контакты со специальными пружинами меньше разрабатываются;
  • высокая надёжность у контактов из цветных металлов;
  • упругие контакты почти не подгорают.

Розетки из керамики выдерживают большую нагрузку, чем пластиковые, а значит, служат дольше.

  1. Производитель.

На рынке электротоваров представлены модели розеток и выключателей отечественных и импортных производителей. Они мало отличаются по качеству, но есть различия в цене. Правда, монтаж отечественных моделей более трудоёмкий.

Хорошо себя зарекомендовали модели, выпускаемые под такими брендами:

  • LK StudioTM — Россия;
  • Legrand — Франция;
  • SIMON — Испания;

Монтаж скрытой проводки от комнатной розетки

Схема подключения розеток и выключателей с заземлением

Чтобы монтажные работы были качественными, необходимо, кроме подготовки материалов и инструментов, выполнить разметку по ранее разработанной схеме.

Штробим стену для прокладки провода от розеткиВ случае чистовой отделки в комнате скрываем провод в кабель каналах

К скрытому типу относится прокладка электропроводки от комнатной розетки под различными обшивками балкона (плиты, панели, гипсокартон). В этом случае вместо штробов используются гофрированные трубы, короба, пластиковые трубы.

Работы выполняются в следующем порядке:

  1. На стенах и на потолке собирают конструкцию из профилей. Пробивают в стене входное отверстие для кабеля.

    Легче всего завести кабель через раму

  1. Отмечают места установки распределительной коробки (200 мм от потолка), розеток (300 мм от пола) и выключателя (1000 мм от пола). Нельзя забывать об удобстве и практичности установки светильников.

    Закладные бруски для розеток и выключателей

  1. К стене крепят накладную распределительную коробку с соответствующей степенью защиты (код IP).
  1. Через гофрированные трубы пропускают кабель. Укладку и крепление труб выполняют строго вертикально от распределительной коробки в сторону розеток, выключателя, светильников. К распределительной коробке подключают кабель от комнатной розетки.
  1. В распределительной коробке соединяют провода и изолируют.

    Соединяем согласно электросхеме с помощью клеммников WAGO

  1. Монтируют обшивку на профили.
  1. Специальной насадкой на дрели делают отверстия в обшивке, предназначенные для подрозетников выключателя, розеток, светильников. В отверстия вытягивают провод, проложенный в гофрированных трубах.

    Если насадки нет — тонким сверлом

  1. Подключают выключатель, розетки и светильники к проводам.
  1. Проверяют качество монтажных работ по нагреву мест соединения проводов, включив в розетку энергоёмкое устройство.

Кто не знает как подключить розетку и выключатель в одной коробке — посмотрите видео:

Монтаж открытой проводки от комнатной розетки

Порядок монтажных работ аналогичный варианту скрытой проводки. Правда, есть различия по способам прокладки кабеля.

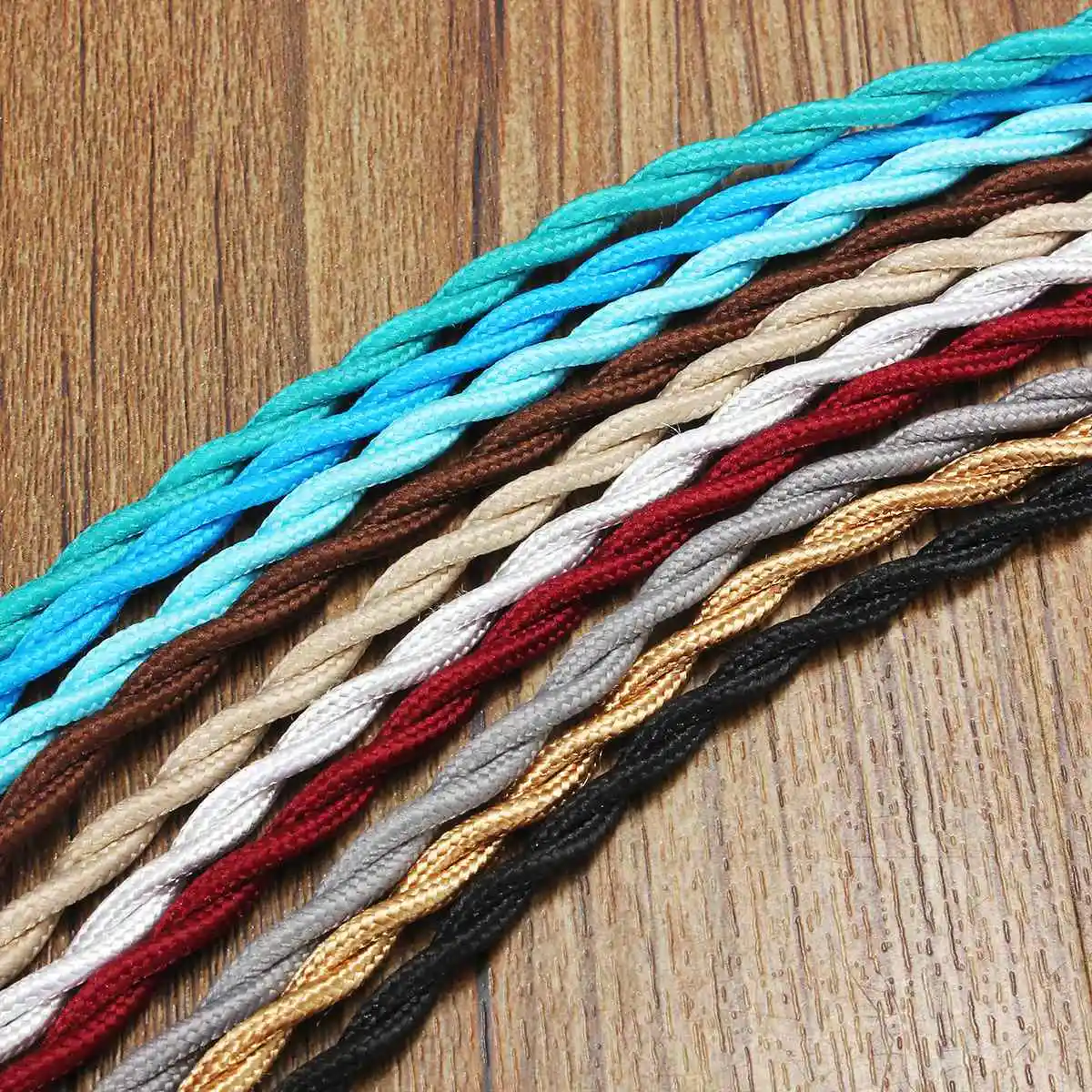

Изначально для открытой проводки использовались скрученные провода на изоляторах. Сегодня существуют другие более удобные и надёжные способы.

  1. Крепление кабелей скобами. Способ отличается простотой и дешевизной, но нарушается дизайн помещения.
  1. Укладка в трубах. Используются гофрированные трубы, которые хорошо вписываются в дизайн балкона.
  1. Укладка в коробах. Наиболее востребованный для балкона способ монтажа. Соединительный кабель укладывается в плинтус или жёсткие короба, изготовленные из негорючего пластика. Эти приспособления имеют защёлкивающие крышки, которые облегчают процесс прокладки и замены сетей. Кроме того, на короба монтируют розетки или используют розетки и выключатели, встроенные в плинтус.

В общем, чтобы провести электричество на балкон, необязательно получать диплом электрика. Достаточно иметь навыки по работе с электричеством, соблюдать правила безопасности, и не нарушать технологию монтажных работ.

Полезно2Бесполезно

Освещение на балконе — проводим свет своими руками

При наличии качественного обогрева, утепления и остекления на балконе или лоджии, у многих людей возникает вопрос, как провести свет на балкон, чтобы реализовать идеи по обустройству здесь полноценного жилого функционального помещения.

Конечно, без электроснабжения и если отсутствует освещение балкона, вряд ли сможет нормально существовать хоть одно функциональное помещение, поэтому даже просто розетка на балконе – это необходимость, а не прихоть.

Сразу стоит отметить, что обеспечить электричество на балконе весьма проблематично без штробления стен и сверления различных отверстий, поэтому электромонтажные работы в балконных помещениях лучше всего проводить во время ремонта квартиры.

В процессе решения вопроса, как провести электричество на балкон и подготовки работ по монтажу розетки на балконе, необходимо заготовить все необходимые материалы и инструменты. В первую очередь надо выбрать тип кабеля – ВВГНГ или ПВС.

Кабель ВВГнг для балкона.

Необходимое число жил напрямую будет зависеть от типа провода, которым выполнено подключение самой близкой к балкону розетки, потому что запитаться придется именно от нее. В том случае, когда розетка имеет заземление, то придется использовать трехжильный кабель, если же земли нет, то необходим двухжильный кабель.

Вариант ПВС кабеля.

Сечение жил нужно выбирать согласно уровню нагрузки на розетку в будущем. Например, если розетка устанавливается только для обеспечения освещения, то хватит сечения в 1,5 мм2; если планируется включать обогреватель и другую технику, то выбираем провода с сечением в 2.5 — 3 мм².

Если надо установить распределительную коробку, которая будет питать 3-4 потребителя, как это бывает в частном доме, то понадобится отдельный кабель с сечением 3-4 мм2 . Помимо этого, потребуется: гофрированная труба, изолированный кабель-канал, клеммы, дюбели, саморезы, штукатурка, шпатлевка, розетка с классом защиты IP 44, автомат.

Розетка IP 44 с хорошей влагозащитой.

Подготовительные работы

Перед тем, как провести свет на балкон, для начала нужно приготовить трассу, по которой будет выполнена укладка кабеля, ведущего на балконное помещение. Задача может быть решена с помощью, скрытой или открытой проводки.

Простейшая схема освещения.

При выборе скрытого способа прокладки, необходимо из комнаты от ближайшей розетки проштробить буром или перфоратором канал, в который в дальнейшем и будет спрятан кабель.

Штроба от ближайшей коробки или розетки к балкону.

В случае использования метода открытой проводки необходимо взять изолированный кабель-канал и закрепить его на стене, затем в этот канал будет произведена укладка кабеля. Конечно, в этом случае вся проводка будет на виду или спрятана под отделкой.

Проводка в кабель канале.

После определения с выбором метода прокладки проводки, требуется просверлить отверстия для вывода кабеля на балкон в стене между внутренним и внешним помещением. Важно сделать отверстие такого диаметра, чтобы в него могла войти гофра. Сначала можно просверлить небольшое отверстие, которое в дальнейшем может быть расширено при помощи больших насадок на бур. Далее в отверстие нужно ввести гофру.

Монтаж распределительной коробки

В тех случаях, когда на лоджии или балконе планируется монтировать 3-4 точки потребления электроэнергии, то рекомендуется задуматься над установкой распределительной коробки. Монтаж этого устройства нужно выполнять в верхней части балкона, под перекрытием. Питаться распределительная коробка должна от домашней розетки, но к ней, как было отмечено выше, необходимо подвести кабель с сечением в 2,5-3 мм2.

Подключение распределительной коробки обычно осуществляется через устройство защитного отключения, которое должно быть установлено в соседнем с балконом помещении.

Простой защитный выключатель.

Соединяя домашнюю проводку и новый кабель, ведущий к распределительной коробке, очень важно проследить за тем, чтобы совпадали сечения и материалы изготовления проводов для освещения на балконе. В противном случае использование клемм является обязательным.

Процесс монтажа розетки и освещения на балконе

Работа выполняется поэтапно:

  1. В штробу или кабель-канал, в зависимости от выбранного метода прокладки, укладываем кабель. Возле розетки в помещении, откуда мы будем питаться, необходимо оставить небольшой выпуск, чтобы без труда подключиться к ее контактам. Когда выполняется монтаж кабеля в изолированный канал, то его нужно просто закрыть крышкой. При использовании штробы фиксировать провод следует скобами. В завершение провод выводим по гофре на балкон.
  2. Далее в отверстие, которое было подготовлено заранее, монтируем подрозетник. При этом надо подрезать кабель на балконе таким образом, чтобы из подрозетника торчал конец длиной в 5-6 см.
  3. Затем острым ножом осторожно снимаем наружную оплетку следя, чтобы не повредить изоляцию жил. Зачищаем концы кабеля, снимаем с них изоляцию. После выполняем заведение жил в контакты новой розетки и фиксируем их с помощью крепежных элементов.
  4. Монтируем розетку в установленный заранее подрозетник и закрепляем саморезами большой длины.
  5. Перед тем как подключить кабель к розетке, которая находится во внутреннем помещении и от которой мы планируем запитаться, рекомендуется отключить электричество во всей квартире. Даже если проводку удалось полностью выключить, необходимо проверить перед началом работы с кабелем отсутствие напряжения.
  6. С домашней розетки сниманием декоративную панель, соединяем жилы кабеля с контактами. Если провода проводки и нового кабеля имеют разные сечения или выполнены из разных материалов, то контактировать они не должны. В этом случае актуально использование клемм.
  7. Включаем электричество в квартире и проверяем проводку, ее работоспособность во всем доме и на балконе. Если все работает хорошо, то штробу можно начать заделывать шпаклевкой, как и другие технические отверстия.

Зачем все это нужно?

Свет на балконе своими руками устанавливают по разным причинам. Кому-то просто важно провести электричество в этом помещение без какой-либо цели, кого-то преследуют определенные мотивы. Освещение на балконе своими руками обязательно придется осуществить, если предполагается сделать на нем функциональное помещение (комната отдыха, мастерская, домашний кабинет, игровая комната, дополнение к кухне и т. д.). Ведь в этом случае розетка и светильники на балкон жизненно необходимы.

Если вы считаете, что не можете справиться с электромонтажом такого уровня, то, естественно, для проведения всех установочных работ необходимо пригласить специалистов. По большому счету, в этой работе нет ничего сложного, и она не занимает много времени, поэтому мастера вряд ли будут просить за выполненную задачу большую сумму.

Почти всегда весьма удобно ставить проходные выключатели — один на балконе, а другой в помещении при входе, как в видео ниже.

Кроме того, при обращении в специализированные компании у менеджера всегда можно узнать примерную стоимость проведения работ для балкона.

Уличное освещение дома: светильники, кабели, монтаж

Без освещения на участке возле дома не обойтись. Даже на даче за тридевять земель, хоть минимальное освещение, но должно быть. С ним как-то спокойнее и уютнее. А уличное освещение дома постоянного проживания  — это еще и способ украсить участок, придать ему больше индивидуальности и в вечернее время.

Содержание статьи

Функции и назначение

Освещение двора и придомовой территории выполняет сразу несколько функций:

  • Охранная. На освещенной территории меньше шансов безнаказанно уйти, потому злоумышленники стараются такие участки обходить стороной. Для охраны ставят светильники возле ворот, на крыльце, возле хозпостроек. Их располагают на значительной высоте — чтобы освещали больший участок. Особенность уличного освещения этого типа — оно горит все темное время суток. Есть вариант сэкономить — поставить датчики движения. При таком устройстве свет включается только тогда, когда есть хоть какое-то движение в зоне действия датчика.

    Охранное освещение участка основано на освещении ворот и забора

  • Обеспечение безопасности передвижения. Чтобы в темноте не наступить на что-то, оставленное на дорожке, их тоже обычно освещают. Необходимо освещение на лестницах, вокруг водоемов. Чаще всего для этого используют специальные уличные фонари на ножках средней высоты. Их устанавливают на некотором расстоянии друг от друга с одной или с двух сторон дорожки. Включается это освещение до тех пор, пока хозяева не улеглись спать.

    Подсветить лестницы и дорожки очень важно

  • Декоративная. Чтобы вечером двор или сад выглядели не менее привлекательно чем днем, используют декоративную подсветку. Она обычно располагается на открытой веранде, беседке, возле прудика или фонтана, других декоративных элементов на участке. При такой подсветке используют настенные уличные светильники, гирлянды, светодиодные ленты и т.д. Работает это уличное освещение дома только по необходимости.

    Декоративное освещение придает саду и двору особую прелесть

  • Праздничная. Чтобы создать атмосферу праздника, украшают дома и дворы. Праздничная иллюминация — не обязательный, но такой приятный тип освещения.

    Праздничное уличное освещение дома

Обычно освещение на участке дома — загородного или дачного — комплексное. Есть как минимум, фонарь у дверей и ворот, пару фонарей вдоль основных дорожек. Могут быть установлены управляемые из дома прожекторы, при необходимости  освещающие территорию. Этот минимум, который обеспечивает нормальную степень безопасности и удобства.

Выбор светильников

На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.

Расшифровка цифр в группе безопасности светильников

Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.

Какие использовать лампы

Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20°C до +40°C.

Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.

Светильники на солнечных батареях могут быть разными

Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.

Автоматизация включения/выключения

Несмотря на то, что наличие датчиков требует дополнительных затрат а также усложняет монтаж, это удобно и экономично. Есть реле времени, которые могут включать и выключать уличное освещение дома в заданное время. Такие системы имеет смысл установить на охранном и функциональном освещении. Можно подумать также над установкой реле для декоративной подсветки — тоже удобно.

Уличное освещение дома состоит из нескольких частей

В малопосещаемых местах, где включать свет надо только когда вы находитесь там, можно поставить датчики движения. Они же могут быть частью охранного освещения — при наличии движения включатся прожекторы, до того не работавшие. Сюрприз будет не из приятных. Другое дело, что датчик может сработать на собаку или другое животное, попавшее в его поле зрения. Но и охранные функции будут все-таки более действенными.

Еще одна возможность автоматизировать уличное освещение частного дома — установить фотореле. Оно реагирует на уменьшение количества света, включая цепь питания лампы. Так же в автоматическом режиме питание отключается — когда солнце начинает всходить.

Еще одно видео в тему



Проводка и порядок работ

Прежде всего необходимо составить подробный план освещаемой территории, где указано размещение всех светильников. Далее необходимо разработать трассу, которая будет соединять те источники света, которым необходимо питание (кроме тех, что на солнечных батареях). В домовом щитке на уличное освещение должен быть установлен отдельный автомат. В отдельных случаях моет потребоваться несколько отдельных линий электропитания (например, на освещение забора и площади перед домом один, для заднего двора — второй).

Выбираем кабель

Кабель для питания светильников желательно прокладывать под землей. Минимальная глубина укладки — 80 см, использовать желательно бронированные типы кабеля. Допускается укладка кабеля ВВГ, но в защитной оболочке (специальной гофрорукаве или асбоцементных трубах). Подробнее о подземной укладке кабеля читайте тут.

В большинстве случаев кабель для уличного освещения дома прокладывается под землей

Допускается также воздушная прокладка кабеля для светильников, но она, во-первых, портит общее впечатление, во-вторых, необходимо найти кабель, оболочка которого не боится ультрафиолета. Это определенные виды полиэтилена, оболочки из которого значительно поднимают стоимость кабельной продукции. Чаще всего и тут используют кабель ВВГ, но он требует защиты от ультрафиолета. Его надо укладывать в кабель каналах (если ведут по стене зданий) или гофрорукаве. Без подобной защиты уже через несколько лет (3-4 года в зависимости от региона) оболочка потрескается, что может привести к выходу из строя всей системы.

Выбор сечения кабеля описан тут, о способах соединения проводов читайте тут.

Где ставить выключатели

Несколько слов о выборе места установки выключателей для уличного освещения дома. Система может быть довольно сложной — отдельно тянут питание к фонарям на заборе, отдельно — для освещения вдоль дорожек, еще одна ветка — для декоративной подсветки. Но все выключатели желательно сосредоточить внутри дома, и удобнее всего — возле входной двери.

Неудобство этой схемы в том, что отключать и включать освещение надо из дома. Сделать такую схему более удобной можно при помощи системы дистанционного управления. Но это дорогостоящее оборудование. Дешевле обойдется установка проходных выключателей. Они дают возможность включать/выключать свет из двух/трех точек. Можно поставить один внутри дома, второй — на заборе, возле гаража и т.п.



Система цветового кодирования электропроводки

Открывая розетку или коробку выключателя света, вы можете столкнуться с удивительным набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Зная назначение каждого провода, вы будете в безопасности, а электрическая система вашего дома будет в отличном рабочем состоянии.

Смотреть сейчас: Общие сведения о системе цветового кодирования электропроводки

Цветовая маркировка электрических кабелей и проводов

Неметаллический (или NM) электрический кабель на 120 и 240 вольт состоит из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой кодировкой.Оболочка связывает внутренние провода вместе, а его внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендованное использование. Например, белая оболочка означает, что внутренние провода имеют калибр 14, а желтая оболочка означает, что они имеют калибр 12.

Но если посмотреть глубже, то цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) указано, что для нейтральных проводов следует использовать белый или серый цвет, а в качестве заземляющих - использовать неизолированные медные или зеленые провода.Помимо этого, существуют общие общепринятые правила в отношении цвета проводов, указывающие на их назначение.

Ель / Екатерининская песня

Черные провода: горячие

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Даже если вам разрешено использовать белый провод в качестве горячего провода, пометив его изолентой, обратное не рекомендуется и не допускается.Другими словами, не используйте черный провод в качестве нейтрального или заземляющего провода или для каких-либо других целей, кроме как для передачи электрических нагрузок под напряжением.

Ель / Марго Кэвин

Красные провода: горячие

Красные провода используются для обозначения проводов под напряжением.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одно полезное применение красных проводов - это соединение проводных датчиков дыма, так что при срабатывании одного сигнала тревоги все остальные срабатывают одновременно.

Ель / Марго Кэвин

Белые провода с черной или красной лентой: горячий

Когда белый провод дополняется красной или черной маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой из черной или красной изоленты (но могут использоваться другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухпроводном кабеле можно использовать для второго горячего провода в приборе на 240 В или в розетке.Этот белый провод необходимо несколько раз обмотать черной изолентой, чтобы показать, что он используется не для нейтрали.

Ель / Марго Кэвин

Оголенные медные провода: заземление

Голые медные провода - самый распространенный тип проводов, используемых для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается на землю или землю. Оголенные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов.Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не требуют заземления.

Ель / Марго Кэвин

Зеленые провода: земля

Иногда для заземления используют зеленые изолированные провода.

Винты заземления на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме заземления.

Ель / Марго Кэвин

Белые или серые провода: нейтраль

Белый или серый цвет обозначают нейтральный провод.

При осмотре белого или серого провода убедитесь, что он не обмотан изолентой. Это указывало бы на горячую проволоку. Старые провода иногда могут потерять изоляционную ленту. Таким образом, если внутри коробки есть свободная петля из ленты, есть вероятность, что она оторвалась от нейтрального провода.

Термин нейтраль может быть опасно вводящим в заблуждение, поскольку, по всей видимости, подразумевает неэлектрифицированный провод. Важно отметить, что нейтральный провод также может нести ток и может шокировать вас.В то время как провода, обозначенные как горячие (черные или красные изолированные провода), передают питание от сервисной панели (коробки выключателя) к устройству, нулевые провода передают питание назад, к сервисной панели. Таким образом, как горячий, так и нейтральный провода могут привести к поражению электрическим током и травмам.

Ель / Марго Кэвин

Синие и желтые провода

Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.

Ель / Марго Кэвин

В кабеле NM редко встречаются синие и желтые провода.Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

Прямой подземный кабель для 12 В ландшафтного освещения

Прямой подземный кабель для 12 В ландшафтного освещения | VOLT® Освещение

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимального удобства работы на нашем сайте обязательно включите Javascript в своем браузере.

Прямой подземный низковольтный кабель

Прямой подземный кабель VOLT ® специально разработан для низковольтного ландшафтного освещения. Этот провод предназначен для оптимизации работы и увеличения срока службы вашего низковольтного трансформатора профессионального уровня.

УЗНАТЬ: Как проложить кабель под тротуаром

  1. Кабель VOLT® 16/2 - 100 футов

    $ 37.97

    Кабель премиум-класса VOLT® для прямой прокладки (DBR) специально предназначен для предназначен для низковольтного ландшафтного освещения. Изоляция высококачественный поливинилхлорид (ПВХ). Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше
  2. Кабель VOLT® 16/2 - 250 футов

    $ 84,97

    Кабель премиум-класса VOLT® для прямой прокладки (DBR) предназначен специально для предназначен для низковольтного ландшафтного освещения. Изоляция высококачественный поливинилхлорид (ПВХ).Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше
  3. Кабель VOLT® 14/2 - 100 футов

    41,97 $

    Кабель премиум-класса VOLT® для прямой прокладки (DBR) предназначен специально для предназначен для низковольтного ландшафтного освещения. Изоляция высококачественный поливинилхлорид (ПВХ). Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше
  4. VOLT® 14/2 - 250 'Cable

    96 $.97

    Кабель премиум-класса VOLT® для прямой прокладки (DBR) специально предназначен для предназначен для низковольтного ландшафтного освещения. Изоляция высококачественный поливинилхлорид (ПВХ). Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше
  5. Кабель VOLT® 12/2 - 250 футов

    129,97 $

    Кабель VOLT® премиум-класса для прямой прокладки (DBR) предназначен специально для предназначен для низковольтного ландшафтного освещения.Изоляция высококачественный поливинилхлорид (ПВХ). Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше
  6. VOLT® 12/2 - 500 'кабель

    258,97 $

    Кабель VOLT® премиум-класса для прямой прокладки (DBR) специально предназначен для предназначен для низковольтного ландшафтного освещения. Изоляция высококачественный поливинилхлорид (ПВХ). Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше
  7. Кабель VOLT® 10/2 - 250 футов

    209,97 $

    Кабель премиум-класса VOLT® для прямой прокладки (DBR) предназначен специально для предназначен для низковольтного ландшафтного освещения. 10/2 тяжелее калибр проволоки, и в первую очередь для более длинных участков и / или более тяжелых нагрузок (общая мощность). Утеплитель - поливинил высокого качества. хлорид (ПВХ). Устойчив к солнечному свету, идеально подходит для наружного освещения Приложения.

    Подробнее
  8. Кабель VOLT® 10/2 - 500 '

    417 долл. США.97

    Кабель премиум-класса VOLT® для прямой прокладки (DBR) специально предназначен для предназначен для низковольтного ландшафтного освещения. 10/2 тяжелее калибр проволоки, и в первую очередь для более длинных участков и / или более тяжелых нагрузок (общая мощность). Утеплитель - поливинил высокого качества. хлорид (ПВХ). Устойчив к солнечному свету, идеально подходит для наружного освещения Приложения.

    Узнать больше
  9. Кабель VOLT® 8/2 - 100 футов

    179,97 $

    Кабель премиум-класса VOLT® для прямой прокладки (DBR) предназначен специально для предназначен для низковольтного ландшафтного освещения.Изоляция высококачественный поливинилхлорид (ПВХ). Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше
  10. Кабель VOLT® 8/2 - 250 футов

    419,97 долл. США

    Кабель премиум-класса премиум-класса (DBR) VOLT® специально предназначен для предназначен для низковольтного ландшафтного освещения. Изоляция высококачественный поливинилхлорид (ПВХ). Устойчивый к солнечному свету, идеальный для наружного освещения.

    Узнать больше

Как правильно выбрать провод

Некоторые светодиодные светильники Sunco Lighting спроектированы для жесткой проводки и уже включают внутреннюю проводку для подключения к проводам питания. Перед установкой этих осветительных приборов вы можете обнаружить, что вам нужно проложить провод, чтобы добраться до вашего нового светильника. Этот обзорный блог разработан, чтобы помочь вам разобраться в стандартах проводов, типе проводов, который вам нужен, о том, как выбрать правильный калибр проводов, а также о том, как распознать маркировку и цветовую кодировку электрических проводов.

В большинстве светодиодных бытовых осветительных приборов используются небольшие провода для передачи слабого тока. Существуют стандарты, которые помогают обеспечить безопасность и указывают допустимую нагрузку на каждый провод. Допустимая нагрузка на провод указывает рекомендуемые уровни тока для конкретного провода, чтобы предотвратить перегрузку этого провода и цепи. Естественно, вы не хотите, чтобы ваша проводка расплавилась или загорелась, поэтому при планировании освещения необходимо следовать стандартам AWG.

Стандарты проводов AWG

Североамериканский стандарт размеров электрических проводов был установлен Американской системой калибровки проводов (AWG) и действует с 1857 года.Вы также можете увидеть его, называемый калибром проводов Brown & Sharpe. Это логарифмическая ступенчатая система для обозначения диаметра электропроводящих проводов (круглых / сплошных / цветных). Это не заявление о качестве провода.

Больше не всегда лучше. Применение и ваши текущие потребности - вот что важно при выборе провода.

Стандарт AWG позволяет потребителям понять, что установленный калибр (размер) проводов рассчитан на определенное количество ампер или ампер.Провода меньшего размера имеют большее сопротивление, чем провода большего диаметра. Например, провод размером 12 рассчитан на 20 ампер. Текущая пропускная способность провода указывает количество тока, который может безопасно переноситься по этому проводу.

Размер провода и номинальный ток для медных проводов AWG

  • 14 AWG - 15 ампер
  • 12 AWG - 20 ампер
  • 10 AWG - 30 ампер
  • 8 AWG - 40 ампер
  • 6 AWG - 55 ампер
  • 4 AWG - 70 А

В обозначениях AWG большее число означает меньший размер провода.

Закон Ома - по мере увеличения сопротивления напряжение уменьшается.

Это означает, что диаметр проволоки 12-го калибра будет больше, чем у проволоки 14-го калибра.

Калибры и размеры проволоки

Большая часть бытовой электропроводки, которую вы можете использовать для многих осветительных приборов Sunco и для многих приборов в бытовых розетках, имеет размер провода 12 или 14. Вы увидите шкалу, обозначенную цифрой, затем тире и еще одним числом:

.
  • 12-2 или 12/2
  • 14-3 или 14/3

Первое число указывает диаметр проволоки.

Второе число обозначает количество жил в кабеле.

Кабели представляют собой жгуты проводов в оболочке, обычно в пластиковой изоляции. Вы часто будете видеть вырезы или поперечные сечения кабелей, чтобы показать количество проводов внутри с цветной изоляцией снаружи.

Когда речь идет о калибрах и размерах проводов, заземляющие провода часто добавляются как G или WG, например: 12-3WG или 12-3G - Это представление провода калибра 14 включает два изолированных провода (фаза / нейтраль). ) с землей.

Большинство проводных осветительных приборов Sunco Lighting включает одножильный провод, который представляет собой одиночный сплошной провод (медь), обернутый изоляцией.

Если вы плохо знакомы с электропроводкой, вам может быть интересно, что означают различные цвета и маркировка изолированной проводки.

Цветовое обозначение провода

Другой тип стандарта электропроводки - это цвет оболочки или изоляции, окружающей провода. Отображаемый цвет изоляции указывает на то, что находится на этом проводе:

  • Черный - это ваш провод под напряжением или под напряжением.Иногда он красный вместо черного.
  • Белый - это ваш нейтральный провод. Иногда он коричневый, а не белый.
  • Зеленый или желто-зеленый, также голая медь - это ваш заземляющий провод.

Помните, что даже нейтральный провод пропускает электричество, и вы тоже. Всегда выключайте автоматический выключатель и выключатель света перед работой с любыми электрическими установками.

Если вы устанавливаете светильники с функцией затемнения, вы увидите два набора проводов: три из перечисленных выше, а затем еще одну пару проводов для подключения совместимого диммера.Некоторые светильники могут включать фиолетовый провод в качестве живого провода для вашего диммера. Всегда обращайтесь к руководству по установке и к инструкциям по установке вашего диммера, чтобы узнать, как безопасно подключить диммер и осветительный прибор. Если у вас есть вопросы о вашей конкретной проводке и диммере, проконсультируйтесь с квалифицированным электриком.

Общие сведения о маркировке электрических проводов

Каждый электрический провод содержит подробную информацию о проводке (материал провода, размер / калибр провода, тип изоляции проводящих проводов, номинальное напряжение), напечатанную на оболочке провода, когда вы покупаете его оптом.Формат размера датчика, показанный выше (12-2 и т. Д.), Будет включен вместе с указанием номинального напряжения. На этикетке также будет указан материал провода, например CU для меди и AL для алюминия.

Помимо размеров провода, напечатанных на оболочке, вы также можете найти другую информацию. UL указывает на рейтинг UL от Underwriters Laboratories. Ярлыки NM обозначают неметаллический кабель, например, фирменный знак Romex.

Когда вы покупаете дополнительный провод для длинных проводов, вы также можете встретить буквы, обозначающие определенные вещи.Некоторые буквы, с которыми вы можете столкнуться при подключении освещения, будут включать, является ли проводка термостойкой (H или HH для более высокой термостойкости), огнестойкостью и изготовлена ​​из синтетического полимера (X) и одобрена для влажных или влажных помещений и может быть использована. в сухом виде (W). Любые дополнительные буквы будут объяснены производителем этого мотка проволоки.

Электромонтаж и длинные кабели

Длинные провода могут давать меньшее напряжение по мере удаления от трансформатора, поэтому вам обычно нужен провод большого калибра для 50 футов или более.Вам необходимо спроектировать свою систему освещения низкого напряжения с сбалансированными линиями, которые подключены к соответствующим нагрузкам.

Для низковольтного освещения на длинных участках проводов, например, для наружного ландшафтного освещения, вы можете использовать провод 12 или 10 калибра, чтобы предотвратить падение напряжения. Электричество во многом похоже на водопровод в том, что касается тока. Посмотрите на спринклерную систему, и вы увидите, что для сохранения давления воды нельзя использовать много спринклерных головок на одной линии. То же самое и с электричеством.

Добавление слишком большого количества светильников в одну цепь может привести к тому, что каждый светильник не получит достаточного напряжения или нарушит ваш поток энергии способами, которые могут быть вредными. Вот почему очень важно спланировать освещение, использовать вольтметр для проверки напряжения на существующих линиях и проконсультироваться с квалифицированным электриком.

Ресурсы для проводки

Существует ряд бесплатных онлайн-ресурсов, которые помогут вам ссылаться на типы проводов, а также выполнить некоторые простые вычисления.Вы или ваш электрик также можете сделать некоторые свои собственные расчеты.

Падение напряжения

Вы можете оценить падение напряжения с помощью этого бесплатного калькулятора падения напряжения. Если хотите, рассчитайте индекс падения напряжения (VDI) самостоятельно по этой формуле:

VDI = АМПЕР x ФУТЫ ÷ (% ПАДЕНИЕ НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ)

Где:

  • Амперы = ватты, разделенные на вольты
  • футов = одностороннее измерение расстояния между проводами
  • % Падение напряжения = Процент падения напряжения, приемлемого для этой цепи

Требования к цепи

Помните, что вам нужно определить требования к нагрузке на каждую электрическую цепь до начала любой установки освещения.Требования к цепи легко вычислить, просто:

  1. Сложите мощность всех электрических устройств в определенной цепи.
  2. Разделите эту мощность на напряжение (120 В или 240 В).
  3. Получившееся число - это ваш требуемый ток или амперы для этой цепи.

Этот блог предназначен только для того, чтобы помочь вам понять основы электромонтажа. Мы рекомендуем вам поговорить с квалифицированным профессиональным электриком по вопросам установки проводки, схем и осветительных приборов.

Sunco Lighting предлагает продукты с проводным подключением, в том числе наши светильники для магазинов Wraparound, настенные светильники и некоторые даунлайты, такие как наши: дисковые, тонкие с распределительными коробками, новые строительные банки и банки для переделки. Вскоре мы расширим ассортимент осветительных приборов, которые будут включать больше вариантов проводного освещения.

Хотите узнать больше о некоторых продуктах Sunco, опубликованных в этом блоге? Проверьте эти блоги:

Какой калибр провода для освещения низкого напряжения?

Необходимо правильно выбрать сечение провода ландшафтного освещения для проекта.Калькулятор поможет вам узнать падение напряжения и нужный провод.

Прежде чем приступить к планированию украшения вашего сада, вы должны узнать о проводе для ландшафтного освещения. Вы можете изменить внешний вид своего двора только в том случае, если используете правильные комплекты.

Лучший выбор Хороший выбор Лучшее соотношение Не пропустите

FIRMERST 12/2 Низковольтный провод Кабель для наружного ландшафтного освещения 200 футов

Southwire 55213443 100 футов, 12-калибр., 2 проводника, 12/2, низковольтное подземное прямое захоронение...

12/2 Низковольтный провод для ландшафтного освещения - 100-футовый наружный низковольтный кабель для ландшафтного освещения, черный

Wirefy 12/2 Низковольтный провод для ландшафтного освещения - 2-проводный кабель калибра 12, 100 футов

Лучший выбор

FIRMERST 12/2 Низковольтный провод Кабель для наружного ландшафтного освещения 200 футов

Хороший выбор

Southwire 55213443 100 футов, 12-калибр., 2 проводника, 12/2, низковольтное подземное прямое захоронение...

Лучшее соотношение

12/2 Низковольтный провод для ландшафтного освещения - 100-футовый наружный низковольтный кабель для ландшафтного освещения, черный

Не пропустите

Wirefy 12/2 Низковольтный провод для ландшафтного освещения - 2-проводный кабель калибра 12, 100 футов

Хорошо освещенная дорожка не только добавит красоты вашему дому, но и сделает его более безопасным для посетителей в ночное время.Кроме того, это препятствует проникновению посторонних лиц на вашу территорию.

Первым шагом к планированию ландшафтного освещения является выбор правильного калибра провода. Помните, что провода для низковольтного ландшафтного освещения бывают разных размеров.

Многие устанавливают ландшафтное освещение по разным причинам, и ваши компоненты определяют результат. Вы должны убедиться, что каждый осветительный элемент получает нужную мощность.

Таким образом, эта статья поможет вам выбрать лучшие низковольтные провода для ландшафтного освещения, доступные для продажи.

Низковольтный провод для ландшафтного освещения

Что такое провод для ландшафтного освещения?

Кабели ландшафтного освещения соединяют трансформатор с светильниками. Эти низковольтные кабели представляют собой жилы из медных проводов сечением от 8, 10 до 18. Размер кабеля определяет номер провода.

Например, номер 8 - это самый большой доступный размер кабеля, а 18 - самый маленький. Чем больше кабель, тем меньше падение напряжения.

Если вы планируете подключать тяжелый груз на большом участке, выберите большой тип провода.Между тем, наши варианты низковольтных проводов устойчивы к ультрафиолетовому излучению, что означает, что вы можете прокладывать их под землей.

Как измерить, какой датчик лучше всего подходит для вашего места?

Знание правильного калибра - первый шаг к покупке провода для ландшафтного освещения. Помните, что максимально допустимое падение напряжения составляет 1,5 В.

Конечно, все, что превышает это значение, снижает яркость лампы по длине кабеля.

Итак, как вы измеряете калибр провода для вашего двора? Получите всю длину провода и ожидаемую мощность для установки.

Убедитесь, что у вас под рукой постоянный калибр проволоки.

Калькулятор сечения низковольтных проводов

Теперь, когда вы получили длину провода, общую мощность и постоянную кабеля, пора рассчитать допустимое падение напряжения. Во-первых, умножьте мощность на длину кабеля.

Разделите полученное значение на постоянную толщину кабеля. Теперь вы получаете падение напряжения на светильниках. Отрегулируйте константу так, чтобы падение напряжения составляло от 1,3 В до 1.5 вольт.

Хотя важны другие калибры, мы рекомендуем всегда начинать с провода 12 калибра. Если падение напряжения велико, выберите более толстый провод, например, 10-го калибра.

Продолжайте экспериментировать с проводами разных размеров, пока не получите ожидаемые результаты.

Как выбрать провод для ландшафтного освещения

Поскольку необходимо учитывать множество факторов, многим трудно выбрать правильный провод для освещения дома. Если вы в этом классе, сохраняйте спокойствие; это руководство по покупке поможет.

1. Размер провода

Электропроводка для ландшафтного освещения включает в себя множество размеров сечения, наиболее распространенными из которых являются 8, 10, 12, 14, 16 и 18.

Чем выше калибр, тем тоньше провод, и наоборот. Кроме того, размер датчика играет огромную роль при расчете максимального падения напряжения.

Вот таблица типов кабелей и их постоянных.

Полная мощность в цепи измеряется в ваттах. Для питания каждого прибора в цепи требуется не менее 4 Вт.Если у вас 20 приборов, вам нужно 80 Вт, чтобы их включить.

Кабели больших размеров обеспечивают меньшее падение напряжения, что делает их идеальными для работы на большие расстояния и высокой мощности.

2. Мощность

Ниже приводится сравнение мощности в зависимости от размера.

Трансформатор снижает мощность в сети, распределяя выходное низкое напряжение по проводам на компоненты.
Трансформатор

После определения общей мощности вам понадобится трансформатор с необходимой мощностью.Помните, что номинал трансформатора не должен быть ниже мощности.

3. Длина кабеля

Между трансформатором и приборами всегда есть расстояние; отсюда и концепция длины провода. Если светильники находятся далеко от трансформатора, падение напряжения увеличится.

Используйте более толстый провод калибра 12 или 10, чтобы уменьшить проблемы с падением напряжения. Между тем, длина провода 16-го калибра составляет около 3153 футов, а более толстого 12-го калибра достигает 10688 футов.

4. Кабельное соединение и тип цепи

Можно использовать кольцевое, радиальное или параллельное соединение.Однако лучше всего использовать параллельную схему для любого ландшафтного низковольтного освещения.

Это потому, что параллельная проводка замкнута, разделяя токи по различным цепям. Следовательно, ток сливается в конце, чтобы замкнуть петлю.

Еще одно преимущество параллельного подключения заключается в том, что на все компоненты подается одинаковое напряжение.

5. Проволока-гайка

При сращивании кабелей вам потребуются гайки для проволоки, чтобы защитить открытые части от соединения.Эти инструменты доступны в различных размерах и формах в зависимости от калибра проволоки.

6. Водонепроницаемая распределительная коробка

Даже после использования проволочной гайки вы все равно должны покрыть стыки покрытием. Следовательно, водонепроницаемая распределительная коробка защищает соединение от влаги.

7. Инструмент для зачистки проводов

Нельзя присоединять провод к трансформатору или приспособлению, пока не отсоедините изоляцию.

Итак, инструмент для зачистки проводов позволяет работать с оголенными частями кабеля. Резак имеет разные кромки для выполнения функций резки и зачистки.

8. Защита от ультрафиолета

Убедитесь, что вы выбрали прямой провод для освещения захоронения с защитой от ультрафиолета. Это из-за способности кабеля противостоять суровым погодным условиям. Другими словами, вы можете держать его под землей или над землей в течение многих лет.

Зная, на что следует обратить внимание перед покупкой провода для ландшафтного освещения, давайте рассмотрим наши лучшие продукты.

Провод Top 5 для ландшафтного освещения для низковольтного освещения

01. FIRMEST 12/2 Провод для ландшафтного освещения 200 футов

Характеристики
  • 200-футовый провод низкого напряжения
  • Выдерживает суровые погодные условия
  • Подходит для непосредственного захоронения
  • Отличная огнестойкость
  • Удовлетворение жизнью
  • Бренд: FIRMEST
  • Длина: 200 футов
  • Размеры: 0.362 x 0,181 фута
  • Макс. Сила тока: 20 ампер
  • Цвет: черный
  • Материал: медь
  • Количество нитей: 2
  • Размер: 12

Если вы ищете отличный провод для ландшафтного освещения для вашего сада и дорожки, эта модель от FIRMEST идеально подойдет.

При покупке вы получаете 200-футовый кабель низкого напряжения для вашего двора.

Основной материал - медь; Таким образом, он обеспечивает первоклассную проводимость с минимальным падением напряжения.Проволока довольно гибкая, легко снимается и проходит по узким углам.

Этот САМЫЙ СИЛЬНЫЙ провод работает при напряжении от 30 до 300 В. Это означает, что вы можете использовать его с мощными трансформаторами.

К счастью, этот кабель имеет прямую стойкость к заглублению, что означает, что он может выдерживать ежедневное воздействие пыли, солнца, грязи и воды. Не трескается и не теряет форму под воздействием холода или тепла; даже до температуры 140 ° F.

Кабель универсальный. Помимо питания садовых аксессуаров, вы можете использовать их для других низковольтных компонентов, таких как прожекторы, солнечные батареи, наружные динамики и т. Д.

Плюсы
  • Защита от солнечного света и воды
  • Высокопрочный
  • Легко разбирается
  • Низковольтное наружное использование
  • Универсальный
Минусы

02. Southwire 55213443 Осветительный кабель 12 калибра, ландшафтный дизайн

Характеристики
  • Подходит для низковольтного наружного применения
  • Рассчитан на температуру от -40 ° F до 140 ° F
  • Обеспечивает долговечность
  • Не путается и не трескается при нагревании
  • Прямое захоронение, длина 100 футов
  • Внесен в список UL и сертифицирован CSA
  • Торговая марка: Southwire
  • Материал: медь, алюминий
  • Напряжение: 150 В
  • Цвет: черный
  • Вес: 6.19 фунтов
  • Размеры: 11 x 10 x 17 дюймов

Первое, что привлечет вас к этому продукту Southwire, - это превосходная конструкция.

Так как вы оставите его на улице, не беспокойтесь, потому что провод водонепроницаем и защищен от ультрафиолета. Опять же, вы можете похоронить его под землей, наслаждаясь его долговечностью.

В то же время длина кабеля составляет 100 футов, что делает его пригодным для небольших дворов. К счастью, кабель Southwire соответствует требованиям UL и CSA.

Еще одна вещь, которая вам понравится в этом проводе, - это то, что он сделан из алюминия и меди.

Это означает, что вы можете использовать его в различных осветительных приборах. Другими словами, кабель отлично подходит для всех низковольтных проектов.

Несмотря на то, что это провод 14-го калибра, его довольно легко отделить или снять изоляцию.

Более того, провод гибкий, поэтому его можно легко протянуть через каналы и контуры. В целом качество кабеля на высшем уровне и стоит своих денег.

Плюсы
  • Легко разъединить провода
  • Простота использования и отсутствие путаницы
  • Соответствие CSA, UL и RoHS
  • Устойчив к воде, пыли и грязи
  • Виниловая куртка не трескается
Минусы
  • Трудно соблюдать полярность

03. Lightkiwi C3587 Прямой проводник для захоронения

Характеристики
  • Для низкого напряжения
  • Выдерживает воздействие солнечного света, воды и пыли
  • Пройдены различные испытания на надежность
  • 100% медный провод для отличных характеристик
  • Внесен в список ETL и гарантирован срок службы
  • Бренд: Lightkiwi
  • Материал: медь
  • Длина: 250 футов
  • №Проводников: 2
  • Калибр: 12
  • Количество жил кабеля: 65
  • Размеры: ½ x ¼ футов

Lightkiwi C3587 должен быть вашим идеальным выбором при покупке провода ландшафтного освещения для большого сада.

Это потому, что его общая длина составляет 250 футов; так что это займет много времени. Кроме того, проволока полезна не только для ландшафтного освещения, но и для ступенчатого освещения, подводного освещения, палубного освещения и т. Д.

Настала эпоха, когда вы можете использовать лучшие комплекты низковольтного освещения благодаря продукции Lightkiwi.

После покупки у вас будет 100% медный кабель с отличной проводимостью и надежностью.

Тем не менее, изоляция прочная, поэтому вы можете использовать ее на открытом воздухе, под землей или под землей.

Нам нравится прочная куртка, которая защищает кабель от порезов, лома и разрывов. Куртка не только обеспечивает качественную защиту, но и отличается гибкостью и прочностью.

Прежде всего, кабель Lightkiwi C3587 проходит серию испытаний, подтверждающих его рабочие характеристики и надежность.

Плюсы
  • Проволока из 100% чистой меди
  • Длина 250 футов
  • Подходит для использования на открытом воздухе
  • Куртка сверхпрочная
  • Устойчивость к солнечному свету и влаге
  • Гарантирует пожизненное удовлетворение
  • Соответствует правилам техники безопасности
  • Гибкий провод
Минусы

04. Iron Forge 100 футов 12/2 Кабель низкого напряжения для ландшафтного освещения

Характеристики
  • Идеально для точечных светильников, дорожек, акцентных светильников и садов
  • Идеально для использования на открытом воздухе в суровых условиях
  • Сохраняет гибкость при температурах от -40 ° F до 140 ° F
  • Низковольтный кабель 12/2 без спутывания
  • Производитель: Iron Forge Cable
  • Вес: 6.1 фунт
  • Размер: калибр 12/2
  • Длина: 100 футов
  • Размеры: 12,2 x 5,98 x 2,68 дюйма
  • Цвет: черный

100-футовый кабель Iron Forge разработан, чтобы сделать ваш сад красивым и безопасным в темноте. Как и наши предыдущие варианты ландшафтного освещения с проводом, этот идеально подходит для всех низковольтных приложений.

Более того, проволока Forge является гибкой и не спутывается даже в широком диапазоне температур, что упрощает установку.Не забудьте использовать этот провод с соединителями для сращивания, чтобы получить наилучшие результаты.

Разработанный для самых суровых условий, виниловая оболочка делает кабель устойчивым к солнечному свету, воде, истиранию и грязи.

Медный провод обеспечивает отличную яркость, обеспечивая желаемый световой эффект. К счастью, кабель долговечный, изоляция на высшем уровне, что делает его идеальным для прокладки под землей.

Кабель Iron Forge также является водонепроницаемым, поэтому вам не придется беспокоиться о водяном дожде или брызгах воды.Однако провода не промаркированы; но это не должно быть большой проблемой, поскольку они предназначены для низковольтных устройств.

Плюсы
  • Превосходное качество и толщина
  • Мягкий и легко сгибаемый
  • Прочный экран
  • Подходит для эксплуатации на открытом воздухе в суровых условиях
  • Для прямого захоронения
Минусы

05. Wirefy Кабель для ландшафтного освещения, 100 футов, провод 12 калибра

Характеристики и характеристики
  • Многожильные медные жилы
  • Гибкость и простота разделения
  • Простая установка
  • Предназначен для использования при температурах от -40 ° F до 140 ° F
  • Подходит для всех низковольтных осветительных приборов
  • Бренд: Wirefy
  • Вес: 5.94 фунтов
  • Размеры: 12 x 6 x 3 дюйма
  • Размер: калибр 12
  • Материал: медь
  • Напряжение: 30 В
  • Цвет: черный
  • Использование: коммерческое / жилое

Так как ваша установка будет на открытом воздухе, вам понадобится кабель с надежной конструкцией. Конечно, именно в этом и лидируют продукты Wirefy.

100-футовый провод для ландшафтного освещения Wirefy изготовлен из сплошного медного проводника, который позволяет использовать освещение с напряжением не более 30 вольт.

Этот кабель Wirefy имеет изоляцию высшего качества, которая позволяет прокладывать его под землей или на поверхности.

Кроме того, он выдерживает истирание, прямые солнечные лучи и влагу. Проволока устойчива к ультрафиолетовому излучению, и вы можете использовать ее под водой.

К счастью, на этот продукт предоставляется пожизненная гарантия; так что вы получите лучшее соотношение цены и качества.

Опять же, провода имеют плоскую форму, что облегчает их разделение при установке.

Более того, вы должны позволить проволоке провисать между креплениями, чтобы она не порезалась при сильном холоде.

Как и другие варианты проводов в горизонтальной ориентации, описанные в этой статье, у этого провода нет маркировки полярности. Но это не должно быть проблемой, поскольку вы используете его для постоянного напряжения.

Плюсы
  • Допущен к прокладке под землей
  • Пожизненная гарантия
  • Довольно универсальный
  • Проволока 12 калибра
  • Простая установка
  • Многопроволочные медные жилы
  • Высококачественная изоляция из ПВХ
Минусы

WH Вопросы провода для ландшафтного освещения

Что такое низковольтный кабель для ландшафтного освещения?

Это многожильные алюминиевые или медные провода; предназначен для передачи мощности от трансформатора к компонентам при минимальном падении напряжения.

Какие факторы определяют калибр используемой проволоки?

Выбор калибра провода для ландшафтного освещения определяется множеством факторов. Это размер двора, мощность, трансформатор, тип установки и бюджет.

Например, провода, проложенные под землей или подверженные воздействию солнечного света, должны иметь водонепроницаемые оболочки.

Какой провод использовать для наружного освещения?

Если вы находитесь на улице, ваши фонари должны питаться от стального армированного кабеля с квадратным сердечником 1,5 мм.

Эти провода бывают разных размеров и уровней изоляции. Убедитесь, что вы выбираете только те, у которых есть защита от непогоды.

Провод какого калибра мне нужен для освещения?

Для больших расстояний используйте кабель калибра 12 или 16, чтобы предотвратить падение напряжения. Помните, что сопротивление в цепи увеличивается по мере удаления компонентов от источника.

Какой должна быть глубина, если я закапываю провод ландшафтного освещения?

Допустимая минимальная глубина прокладки кабеля низкого напряжения для подземного освещения составляет 6 футов.Однако, чтобы продлить срок службы кабеля, при установке проложите его через кабелепровод.

Какая мощность лучше всего подходит для ландшафтного освещения?

Подходящая мощность для любого проекта наружного освещения составляет 80 Вт или ниже. Схемы мощностью 40 Вт и ниже идеально подходят для освещения грядок и дорожек. Номинальная мощность от 40 Вт до 80 Вт идеально подходит для освещения небольших дворов и проездов.

Почему так важно ландшафтное освещение?

Низковольтное ландшафтное освещение сделает ваше окружение красивым и безопасным для посетителей.Он увеличивает пространство на открытом воздухе и создает яркие архитектурные элементы, такие как террасы, лестницы и т. Д.

Можно ли использовать провод 16-го калибра для освещения?

Шнур лампы 18 калибра потребляет максимальный ток 5 ампер. Если источник 12 В питает ту же лампочку, обновите ее до калибра 16 или 14, чтобы избежать тусклого света.

Можно ли соединить провод для ландшафтного освещения?

Конечно, вы можете соединить провод для ландшафтного освещения. Иногда длины производителя может быть недостаточно, чтобы покрыть ваши приспособления, и вам может потребоваться сращивание.

Можно ли использовать обычный провод для освещения низкого напряжения?

Да, можно. Полезность любого электрического провода зависит от его способности передавать ток и управлять напряжением.

Изоляция не всегда является серьезной проблемой при низковольтном освещении.

Заключительная записка

Надеемся, что у вас есть достаточно идей, как выбрать провод для ландшафтного освещения. Помните, что кабели для низковольтной проводки бывают разных размеров и типов.

Чем меньше число, тем толще провод и больше допустимая нагрузка по току.Мы также показали вам, как правильно рассчитать сечение кабеля для покупки.

Между тем, мы понимаем, что покупка кабелей для ландшафтного освещения может стать огромной задачей для многих.

Поскольку мы хотим, чтобы ваш двор был оазисом вашей мечты, мы выставили на продажу самые лучшие продукты. Прежде всего, мы считаем, что наши варианты проводов заслуживают рассмотрения.

Не стесняйтесь прочитать наше руководство по покупке еще раз, чтобы принять наилучшее решение.

23 - Понимание 2-проводных и 3-проводных систем освещения - Vesternet

Вы часто будете видеть, что мы говорим о 2-проводных и 3-проводных системах освещения.Это важный момент, поскольку многие продукты, такие как реле, не могут работать, если они установлены в 2-проводной системе.

Это примечание по применению объясняет разницу между 2-проводными и 3-проводными системами освещения и помогает понять, какая версия у вас установлена.

Во-первых, что мы подразумеваем под 2-проводными и 3-проводными системами. Простое объяснение состоит в том, что 2-проводная система не включает нейтральный провод на переключателе света, а 3-проводная система включает нейтраль на переключателе.

2-проводные системы освещения

Это самая распространенная система освещения в Европе, ее используют почти все дома, особенно в Великобритании и странах Северной Европы.

Термин немного сбивает с толку, поскольку система фактически включает три провода. Однако третий провод, который обычно имеет желто-зеленый рукав, является заземляющим проводом. Земля - ​​очень важная часть электрической системы, и все выключатели, приборы и освещение должны быть правильно заземлены. Но для простоты мы игнорируем заземляющий провод при объяснении проводки, поскольку он не играет активной роли в повседневной работе ваших световых цепей.

Двухпроводная система состоит из двух проводов - под напряжением и с переключением под напряжением.

Рисунок 1 : Стандартная 2-проводная система освещения.

Стандартная двухпроводная схема освещения показана на рисунке 1. Коричневый провод находится под напряжением (также известен как постоянное напряжение), он подводит питание к коммутатору. Синий провод известен как Switched Live и подает питание на свет. Switched Live работает только тогда, когда переключатель включен (отсюда он и получил свое название).
Примечание - коммутируемый ток имеет коричневую гильзу, это подчеркивает, что провод на самом деле является проводом под напряжением, даже если он синий, это гарантирует, что его не перепутают с нейтральным проводом.Если у вас двухклавишный или трехклавишный переключатель, у вас могут быть черные и серые провода, однако на них будет коричневая гильза, так как они также являются проводами под напряжением.

3-проводные системы освещения

3-проводная система менее распространена, чем 2-проводная система, она включает нейтраль на коммутаторе, а также провода под напряжением и коммутируемые провода под напряжением.

Рисунок 2 : Один пример 3-проводной системы освещения.

Пример 3-проводной схемы освещения показан на рисунке 2.Один кабель «2-жильный + земля» подает напряжение и нейтраль к задней панели переключателя, второй кабель выводит нейтраль и коммутируемое напряжение на свет.
Примечание - нейтраль не подключена к фактическому переключателю, две нейтрали соединены вместе с помощью соединительной колодки.

Как узнать, какая у меня система?

Поскольку 2-проводная система является наиболее распространенной, вероятно, лучше всего начать с предположения, что у вас есть 2-проводная система, особенно если вы находитесь в Великобритании или вашему дому более 3-5 лет.

Вы можете проверить следующие пункты:

  • Все ли провода подключены к коммутатору?
  • На всех проводах есть коричневая гильза?
  • Если ответ ДА ​​на любой из этих пунктов, у вас двухпроводная система
  • Есть ли у вас два синих, черных или серых провода, идущих к блоку разъемов? В таком случае у вас МОЖЕТ быть 3-проводная система, но вы должны подтвердить это с помощью вольтметра или проконсультироваться с квалифицированным электриком.

Как мне узнать, какие продукты будут работать с моей системой?

Итак, вы знаете, какая у вас система, как узнать, какие продукты будут с ней работать?

Мы постарались сделать это как можно проще.

У каждого продукта, который можно использовать в системе освещения, есть значок, чтобы вы могли быстро увидеть, в какой системе он предназначен для работы.

Работает в 2-проводной системе, не требует подключения нейтрали (полная информация выше).
Работает в 3-проводной системе, требуется нейтраль (полная информация выше).

Дополнительная информация

Можно ли закопать провод ландшафтного освещения?

Ландшафтная разводка быстро набирает популярность и становится любимым проектом домовладельцев.

Он привносит ценность в дом и на улицу, добавляет элемент безопасности и определенно привносит приятную атмосферу в экстерьер.

Горизонтальная проводка может быть проложена под землей в зависимости от ее номинала. Кабели, предназначенные для прямого прокладки, достаточно защищены, чтобы их можно было закопать в земле. Другие подземные кабели, несмотря на то, что они устойчивы к воздействию воды и температуры, необходимо прокладывать в кабелепроводах или желобах для дополнительной защиты.

Какие провода можно закопать под землей?

Хотя технически вы можете проложить проводку прямо от стандартной 120-вольтовой электросети в вашем доме, это не лучший метод.

Вы хотите использовать трансформатор для понижения напряжения питания 120 В до низковольтной системы освещения на 12 В. Это обеспечивает более безопасную и дешевую работу.

Низковольтная проводка бывает нескольких уровней толщины, обозначенных их кодом. Начиная с 10-го калибра - самого толстого, а 16-го - самого тонкого.

Более толстые провода могут передавать ток на большие расстояния без падения напряжения в ваших фарах, но они дороги.

Большинство комплектов освещения на рынке поставляются с проводкой калибра 16, потому что они дешевы, но не могут выдерживать ток более 100 футов.

В идеале, если вам нужно установить более 20 светодиодов в будущем, во многих случаях лучше всего подойдет калибр 12.

Лампа 12-го калибра может пропускать ток на расстояние до 300 футов без падения напряжения в ваших фарах, где каждая лампочка, вероятно, будет потреблять 4-8 Вт энергии.

Некоторая проводка рассчитана на «прямое закапывание».

Этот рейтинг означает, что купленную вами проводку можно закопать прямо во влажную или сухую землю без необходимости дополнительной защиты, оболочки или трубопроводов.

Этот кабель имеет защитную оболочку, защищающую проводку от влаги, солнечного света и грибка.

Вам не требуются специальные кабелепроводы, если используется (подземный фидер) прямой подземный кабель, внесенный в список UF.

Насколько глубоко можно скрыть ландшафтное освещение?

Хотя вы можете подключить все кабели и уложить их на земле, это, конечно, непрактично и не выглядит привлекательным. Так что лучший вариант - правильно закопать проводку.

Хорошее практическое правило - копать примерно на 6 дюймов в мульчу или мягкую почву и травянистые участки.Копание траншеи под углом с помощью тонкой острой лопаты позволяет быстро копать и быстро заделывать траншею.

В некоторых странах есть особые правила в отношении копания в земле, минимальной глубины и последующей маркировки проводки, например, Национальный электротехнический кодекс США (NEC).

Свяжитесь с местными властями, чтобы убедиться.

Тем не менее, глубина 6 дюймов позволит кабелю быть достаточно надежным, и его нельзя будет легко вытащить или порезать при копании в саду и т. Д.

Также прочтите: Нужен ли GFCI для наружного освещения?

Слишком глубокое закапывание только увеличит затраты на рабочую силу и материалы без дополнительных преимуществ.

Также важно засыпать траншею грунтом так же плотно, как это было раньше. Вы можете добавить больше семян травы и почвы, чтобы укрепить рыхлый грунт.

Если для коммерческого использования кому-то необходимо установить кабели для цепей на 120 вольт, тогда правила захоронения особенно строги, и к ним необходимо обратиться.

В этом случае требуется глубина не менее 18-24 дюймов. Этого можно добиться только с помощью траншейной машины промышленного класса.

Если вы находитесь в США, настоятельно рекомендуется за несколько дней до того, как вы начнете копать, позвоните по номеру 811, национальной горячей линии «Позвоните, прежде чем копать». Представитель города или коммунального предприятия придет к вам на территорию и отметит все проходящие линии.

Как защитить подземную проводку от грызунов

Честно говоря, грызуны никуда не денутся.Они пережевывают и разрушают проводку, нанося ущерб в миллионы долларов каждый год.

К счастью, есть способы защитить провода от этих потерь.

Грызуны, включая мышей, крыс и белок, могут жевать резину, мягкий пластик и другие материалы. Даже если провод закопан, грызуны зарываются в землю и могут добраться до нее.

Если пережевана небольшая часть проволоки, всю леску необходимо заменить. Поэтому очень важно защитить их должным образом.

Лучше всего закопать проводку внутри защитного короба из пластика или металла. Толщина диаметра трубопровода должна быть более одного дюйма, поскольку грызуны не могут открывать рот так широко.

И поскольку мыши могут проникать внутрь пространства шириной более дюйма, становится важным предотвратить доступ внутрь трубок с концов.

Использование стальной ваты, уплотнения воздуховода (Amazon) или изоляционной пены (Amazon) для герметизации отверстий может быть эффективным.

Стальные короба также эффективны для защиты от грызунов, но необходимо учитывать затраты.

Тем не менее, наличие эффективного долгосрочного решения убережет ваши фонари и провода от быстрого превращения в гнезда грызунов!

Может ли влажная земля повредить скрытую проводку?

Подземная электропроводка, предназначенная для прямой прокладки в земле, предназначена для работы в условиях повышенной влажности. Многослойная термопластическая оболочка и защитные кабели предотвращают попадание воды внутрь проводящих проводов.

В случае сильного дождя или наводнения, из-за которого проложены подземные кабели, рекомендуется обратиться к электрику для проверки. Возможно, паводковая вода содержала другие загрязнители или загрязняющие вещества, которые впоследствии могли разрушить кабель.

Излишне говорить, что в случае дождя необходимо заменять только сухие кабели, такие как NM-B, заглубленные с кабелепроводами. Они не рассчитаны на влажные условия и могут повредить проводку.

Фактически, проложение линий электропередач под землей предохраняет их от повреждений в результате сильных дождей и наводнений.

Связанный: Требуется ли для индикаторов безопасности разрешение на планирование?

Должна ли проводка низкого напряжения проходить в кабелепровод?

Как вы видели выше, иметь низковольтные провода в кабелепроводах лучше, чем их вообще не иметь. Следующий шаг, чтобы определить, предпочитаете ли вы пластиковые или металлические трубы.

Если вы не используете прямое захоронение из-за дополнительных затрат, вашим планом должны быть трубопроводы. Их преимущество заключается в защите проводов от грызунов, погодных условий и от случайного сгребания лопатой.

Для горизонтальной разводки низковольтная разводка - самый простой и безопасный вариант. Эти провода должны быть покрыты изоляционными трубами; в противном случае они могут разрушиться или их можно жевать.

Заключительные слова

Убедитесь, что у вас есть карта с указанием пути, глубины и типа проводов, которые вы проложили.

Он может понадобиться вам через несколько лет или показать электрику в случае будущих работ.

Так что вперед и спланируйте свой проект ландшафтного освещения, используя свои новые знания о прокладке осветительных проводов.

Как вы планируете закопать провода ландшафтного освещения?

Рассматривали ли вы прямое захоронение или каналы?

Поделитесь со мной своими идеями в комментариях ниже.

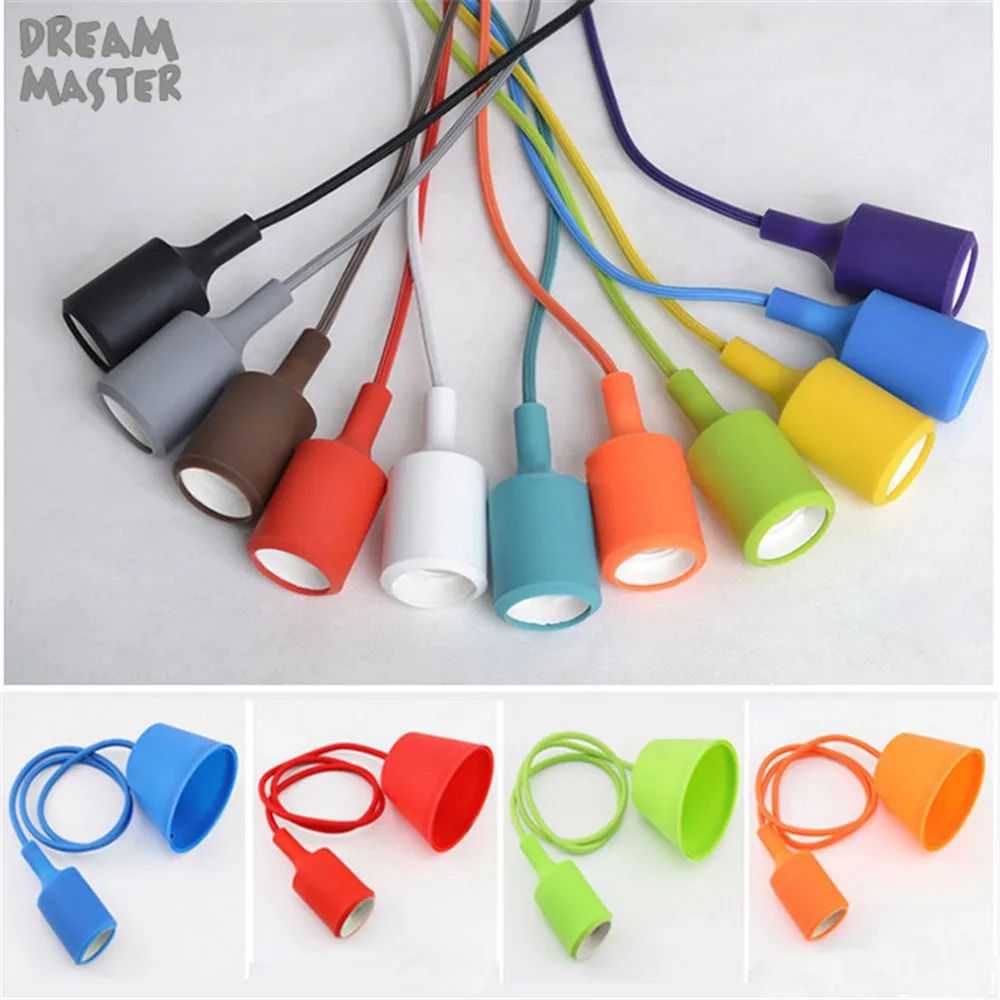

Проволока с тканевым покрытием | Wire by the Foot в Color Cord Company

Более 100 цветов покрытой тканью проволоки

Изучите более 100 цветов наших фирменных проводов с тканевым покрытием, внесенных в список UL, доступных на ногах. Спроектировать светильник своими руками очень просто. Благодаря такому большому количеству цветов на выбор вы можете создать светильник, который будет выглядеть уникально и профессионально спроектированный, без того времени и денег, которые вы обычно тратите на традиционное нестандартное освещение.

Приобретите электрические провода, покрытые тканью из смесовой хлопчатобумажной ткани, а также узоры, такие как гусиные лапки, омбре или зигзаги. У нас даже есть плоский параллельный провод и витая пара, идеально подходящие для проектов реставрации или специальных ламп.

Торговые провода, детали осветительной арматуры и аксессуары

В Color Cord Company мы гордимся тем, что являемся ведущим в отрасли ресурсом для дизайнеров и декораторов интерьеров, архитекторов, подрядчиков и творческих домашних мастеров во всем мире. Мы любим придумывать новые интересные способы изобретать пространство заново с помощью лучшего выбора деталей и аксессуаров, которые позволят вам создать самодельный светильник своей мечты.Откройте для себя гибкость настройки цвета шнура, металлической отделки и заказа проволоки ногой в компании Color Cord!

У вас есть вопросы по выбору проводов с тканевым покрытием? Отправьте нам сообщение онлайн или позвоните нам сегодня по телефону 1.800.409.1070.

Часто задаваемые вопросы о проводе DIY

Могу ли я самостоятельно подключать светильники от Color Cord Company?

Компания

Color Cord гордится тем, что поощряет DIY-сообщество знакомиться с нашими продуктами. Хотя мы предлагаем множество обучающих видео, демонстраций и советов, мы всегда рекомендуем вам проконсультироваться со специалистом, прежде чем начать.После разговора с электриком вы можете просмотреть наш блог в поисках идей и помощи. Мы всегда готовы помочь: от установки подключаемого бра до понимания лужения.

Какие инструменты мне нужны для самостоятельного электромонтажа?

Обычно вам понадобится изолента и приспособления для зачистки проводов для большинства проектов по установке проводов своими руками. Вы также должны иметь под рукой дрель, уровень, отвертку и молоток для подвешивания или установки любых новых осветительных приборов на всякий случай. Большинство других компонентов, включая гайки для проводов, винты и монтажные пластины, поставляются с любым продуктом, который вы покупаете.

Мы редко включаем лампочки, абажуры, крючки или клетки, поэтому, если вам нужны какие-либо из этих аксессуаров для вашей установки, добавьте их в корзину прямо сейчас.

Что означают разные цвета проводки?

Большинство проектов и продуктов компании Color Cord работают с белым, черным и зеленым цветами. Каждый раз, когда вам нужно снять ткань с проволоки, вы будете видеть разные цветовые коды, о которых мы говорим. У каждого свое значение:

  • Зеленый: указывает на заземление цепи
  • Белый / серый: обозначает нейтральный провод
  • Черный: используется для питания всех цепей
  • Красный: указывает на вторичные провода под напряжением в цепи 220 В
  • Желтый / Синий: используется для подачи питания (не для обычных подключаемых устройств)
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
