Расчет освещения: Как правильно рассчитать освещенность комнаты

Расчет освещенности помещений врукопашную / Хабр

Постараюсь очень кратко и просто изложить метод ручного расчета освещения в помещениях, которому меня научили на курсе «Расчет освещения» школы светодизайна LiDS.

Какой должна быть освещенность
При планировании освещения, в первую очередь нужно определить соответствующую нормам целевую освещенность и посчитать общий световой поток, который должны давать светильники в помещении.
С нормативами определиться просто – либо ищем свой тип помещения в таблицах СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» и СП 52.13330.2011 «Естественное и искусственное освещение», либо соглашаемся с основным требованием по освещенности жилых помещений – 150лк или офисных помещений с компьютерами – 400лк.

Грубая оценка необходимого светового потока
По умолчанию расчет освещенности делается в программе Dialux.

Но результат хотя бы приблизительно нужно знать заранее, чтобы сверить данные с оценкой «на глазок».
Как написано даже в Википедии, средняя освещенность поверхности — это отношение падающего на нее светового потока к площади. Но в реальном помещении часть светового потока светильника рабочих плоскостей не достигает, пропадая на стенах. Освещенность в помещении – это отношение общего светового потока светильников к площади помещения с поправочным коэффициентом «η».

Долю света «η», который доходит до рабочих поверхностей, можно оценить на глазок. В самом общем приближении для некоего очень среднего помещения с какими-то там светильниками до рабочих поверхностей доходит примерно половина света, а значит для очень грубой оценки можно использовать коэффициент η = 0,5.
Например, в комнате площадью 20м2 светильник со световым потоком 700лм (эквивалент лампы накаливания 60Вт) создаст освещенность Е = 0,5 × 700лм / 20м

2 = 18лк. А это значит, что для достижения норматива в 150лк, нужно F = 700лм × (150лк / 18лк) =5800лм, или эквивалент 8-ми лампочек накаливания по 60Вт!
(Полкиловатта ламп накаливания на небольшую комнату! Понятно, почему нормы освещенности для жилых помещений гораздо ниже, чем для учреждений, и почему учреждения уже давно никто лампами накаливания не освещает. )

Более точный метод ручного расчета
Но так как помещения бывают с разными стенами, разной формы, с высокими или низкими потолками, поправочный коэффициент не обязательно равен 0,5 и для каждого случая свой: на практике, от 0,1 до 0,9. При том, что разница между η = 0,3 и η = 0,6 уже означает разбег результатов в два раза.
Точное значение η нужно брать из таблиц коэффициента использования светового потока, разработанных еще в СССР. В полном виде с пояснениями таблицы привожу в отдельном документе. Здесь же воспользуемся выдержкой из таблиц для самого популярного случая. Для стандартного светлого помещения с коэффициентами отражения потолка стен и пола в 70%, 50%, 30%. И для смонтированных на потолок светильников, которые светят под себя и немного вбок (то есть имеют стандартную, так называемую, «косинусную» кривую силы света).


Табл. 1 Коэффициенты использования светового потока для потолочных светильников с косинусной диаграммой в комнате с коэффициентами отражения потолка, стен и пола – 70%, 50% и 30% соответственно.

В левой колонке таблицы указан индекс помещения, который считается по формуле:

, где S — площадь помещения в м2, A и B — длина и ширина помещения, h — расстояние между светильником и горизонтальной поверхностью, на которой рассчитываем освещенность.
Если нас интересует средняя освещенность рабочих поверхностей (стола) в комнате площадью 20м

2 со стенами 4м и 5м, и высоте подвеса светильника над столами 2м, индекс помещения будет равен i = 20м2 / ( ( 4м + 5м ) × 2,0м ) = 1,1. Удостоверившись, что помещение и лампы соответствуют указанным в подписи к таблице, получаем коэффициент использования светового потока – 46%. Множитель η = 0,46 очень близок к предположенному навскидку η = 0,5. Средняя освещенность рабочих поверхностей при общем световом потоке 700лм составит 16лк, а для достижения целевых 150лк, потребуется F = 700лм × ( 150лк / 16лк ) = 6500лм.
Но если бы потолки в комнате были выше на полметра, а комната была не «светлым», а «стандартным» помещением с коэффициентами отражения потолка, стен и пола 50%, 30% и 10%, коэффициент использования светового потока η составил бы (см.
расширенную версию таблицы) η = 0,23, и освещенность была бы ровно вдвое меньше!

Проверяем расчеты в диалюксе
Построим в диалюксе комнату 4 × 5м, высотой 2,8м, с высотой рабочих поверхностей 0,8м и теми же коэффициентами отражения, что и при ручном счете. И повесим 9шт мелких светильников с классической косинусной диаграммой по 720лм каждый (6480лм на круг).


Рис. 1 Взятый для примера светильник Philips BWG201 со световым потоком 720лм, и его классическое «косинусное» светораспределение

Получится ли у нас средняя освещенность рабочих поверхностей в 150лк, как мы оценили вручную? Да, результат расчета в Dialux – 143лк (см. рис2), а в пустой комнате без мебели и человеческой фигуры – 149лк. В светотехнике же значения, различающиеся менее чем на 10% считаются совпадающими.


Рис. 2 Результат расчета в диалюксе – средняя освещенность рабочей поверхности (при коэффициенте запаса 1,0) составила 143лк, что соответствует целевому значению 150лк.


Рис. 3 Красивые картинки, в которые верят люди.

Заключение:
На грубую оценку примитивным методом по формуле E = 0.5 × F / S потребуется 1 минута времени, на уточнение коэффициента использования по таблицам – еще 3 минуты, на проект в диалюксе после некоторого обучения – около 20 минут и еще 20 минут, если хочется «навести красоту». Диалюкс выдает очень красивые картинки (см. рис. 3), которые стоят потраченного труда, потому что в них верят люди. Но по соотношению эффективности и трудозатрат оценка освещенности врукопашную вне конкуренции. Ручной счет прост, надежен и эффективен как саперная лопатка, дает уверенность и понимание.

Расчёт освещённости | Светотехнический расчёт освещения

Расчет освещенности – понятие, под которым подразумевается комплекс работ по подбору и эффективному размещению светильников и прожекторов, а так же расчет энергопотребления осветительной системы для освещаемого объекта.

Специальные программы на этапе проектирования позволяют сделать светотехнические расчеты, которые в последствие оптимизируют затраты на электроэнергию и покажут уровень освещенности, показатели которого легко сравнить с европейскими и российскими нормами.

РАСЧЕТ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ В ПОМЕЩЕНИИ ВЕДЕТСЯ В СЛЕДУЮЩЕЙ ПОСЛЕДОВАТЕЛЬНОСТИ.

1.    Выбор типа источников света.

Выбор источников света производится с учетом их мощности, светового потока, срока службы, спектральных и электрических характеристик.

В качестве источников света могут применяться галогенные лампы, люминесцентные, натриевые, металлогалогенные либо приборы со светодиодными модулями. При технической необходимости или по эстетическим соображениям допускается применение различных типов источников света в пределах одного помещения.

2.    Выбор системы освещения.

При однородных рабочих местах или равномерном размещении оборудования в освещаемом помещении используется общее заливающее освещение.

Если оборудование громоздкое, рабочие места с разными требованиями к освещению, либо расположены неравномерно, то используется локализованная система освещения.

При высокой точности выполняемых работ, наличии требований к направленности освещения применяется комбинированная система (сочетание общего и местного освещения).

3.    Выбор типа светильников.

С учетом потребного распределения силы света, загрязненности воздуха, пожаровзрывоопасности в помещении подбирается арматура.

4.    Размещение светильников в помещении.

Светильники необходимо разместить таким образом, чтобы:

— обеспечить достижение необходимого уровня освещенности наименьшим количеством световых приборов;

— соблюсти требования к равномерности или наоборот, зональности освещения;

— обеспечить простой и удобный доступ для обслуживания световых приборов.

5.    Определение необходимой освещенности рабочих мест.

Нормирование освещенности производится в соответствии со СНиП 23-05-95.

Для того чтобы получить наиболее точный и грамотный расчет освещенности вашего объекта, лучше всего обратиться за проектом в профессиональную компанию, которая успешно работает в данной области не первый год.

Своевременное обращение к профессионалам позволит подобрать оптимальное количество приборов, сделать правильный выбор типа источника света, сэкономит ваши средства не только на этапе закупки оборудования, но и в процессе последующей эксплуатации установленной системы освещения.

Программы для расчёта освещённости

Для расчета освещения помещений можно использовать как советские методы — расчеты на листе бумаги, так и воспользоваться специальными компьютерными программами. На данный момент в интернете доступны для скачивания следующие программы:

·         Dialux

·         Relux

·         «Формула света»

·         Расчет освещенности Lival

·         Ulysse

·         Проминь

·         Light-in-Night Road

Большинство программ представляют собой простейшие пошаговые редакторы, позволяющие приблизительно рассчитать коэффициент освещенности помещения. Но для профессионального решения поставленной задачи не обойтись без программы Диалюкс. Данная программа является сложным редактором, позволяющим рассчитывать не только коэффициент освещенности внутренних помещений, но и наружное освещение здания со сложной архитектурой.

В Диалюксе можно сделать несколько вариантов расположения светильников и выбрать наиболее оптимальный. Можно экспериментировать с углами отражателей, мощностью и расположением светильников, чтобы добиться нужного эффекта. После каждой расстановки комбинации приборов, программа позволяет сделать расчет и вывести таблицы, схемы и изображения.

Пример расчёта освещения

Ниже приведен пример расчета систем освещения для продуктового магазина премиум сегмента основанного на трековом освещении:

Подробнее об освещении магазинов и торговом освещении можно прочитать пройдя по этой ссылке.





Для общего освещения проходов мы использовали трековые светильники под люминесцентные лампы,  они экономичны и при этом дают достаточный световой поток.

Витрины  с продуктами, а также отдел с алкогольной продукцией, дополнительно подсвечиваются трековыми светильниками с металлогалогенными и светодиодными лампами.

Холодильные шкафы и морозильные установки, помимо встроенных ламп также получили дополнительную подсветку с помощью трековых и встраиваемых светильников.

Получив расчет с необходимыми параметрами, можно переходить к приобретению и монтажу подобранного оборудования.

Полученный результат:







Если вас интересует услуга профессионального расчёта освещённости, поставка или монтаж осветительного оборудования, отправьте нам запрос через форму обратной связи и мы в кротчайший срок решим все вопросы связанные с организацией системы освещения на вашем объекте.

Проектные расчеты освещения зоны

— Часть первая ~ Электрические ноу-хау

Сегодня я объясню методы и этапы проектирования освещения для наружной зоны следующим образом.

Вы можете просмотреть следующую предыдущую статью для получения дополнительной информации и полезной информации:

  • Проектные расчеты наружного освещения – часть первая
  • Проектные расчеты наружного освещения – часть вторая
  • Проектные расчеты наружного освещения – часть третья
  • Проектные расчеты наружного освещения – часть четвертая

Методы проектирования наружного освещения (прожекторы):


Площадное освещение, важный аспект наружного освещения, очень эффективно для: площадки, железнодорожные сортировочные станции, верфи, доки, перроны аэропортов, стоянки и заправочные станции.
  • Охранное прожекторное освещение для защиты от воров в ночное время на автостоянках, складах, в производственных и коммерческих помещениях.
  • Окружающее освещение, такое как освещение парков, садов, морских берегов, памятников и исторических мест.
  • Применение Area Lighting (Floodlighting) часто считается более сложным и сложным методом освещения.

    Наиболее часто используемые системы для расчета заливающего освещения:

    1. Поточечный метод,
    2. Пучково-люменный метод, к которому относятся:
    • Метод ИЭУ,
    • Метод
    • CIE.
    1. Метод диаграммы Isolux,
    2. Компьютерное проектирование.

    IES: (Общество инженеров-светотехников).

    CIE: (Международная комиссия по освещению).

    Первый: точечный метод. заданный набор условий.

    В зависимости от ориентации поверхности у нас есть (5) случаев применения точечного метода для проектирования освещения следующим образом:

    1. Освещенность непосредственно под светильником на горизонтальной поверхности,
    2. Освещенность на горизонтальной поверхности, но под углом к ​​светильнику,
    3. Освещенность на вертикальной поверхности под углом к ​​светильнику,
    4. Освещение наклонной или наклонной поверхности,
    5. Освещенность для расчетов с несколькими точечными источниками.

    (5) методов представлены на следующем изображении:

    Я уже объяснял этот метод для расчетов внутреннего освещения в предыдущей статье »  Поточечный метод  » , те же процедуры расчета будут применяться для зонального освещения ( прожектор) дизайн.

    Второе: метод луча


    1- Служные лучи (BL):

    • Способ луна очень похож на метод чистовой перемости). для внутреннего освещения, за исключением следующего:
    1. В методе Beam Lumens (BL) коэффициенты использования должны учитывать тот факт, что прожекторы обычно не перпендикулярны поверхности и весь полезный свет не падает на рабочую область.
    2. Люмены луча определяются как количество света, которое содержится в пределах луча, описанных как «рассеяние луча». Люмены луча равны люменам лампы, умноженным на эффективность луча прожектора.

    Примечание:

    • Рекомендуется выполнять достаточные поточечные расчеты для каждого задания, чтобы проверить однородность и охват.

    2- Коэффициент потерь света (LLF)

    • Фактор потерь при техническом обслуживании или потерях света представляет собой поправку на снижение мощности лампы с возрастом и эффективностью прожектора из-за скопления грязи на лампе, отражателе и покровном стекле.
    • Общий коэффициент может варьироваться от 0,65 до 0,85 в зависимости от типа используемой лампы и светильника и может включать потери из-за ориентации или «наклона» лампы.

    Часть первая: Методика проектирования для метода луча-люмена по методу IES тип и расположение прожекторов



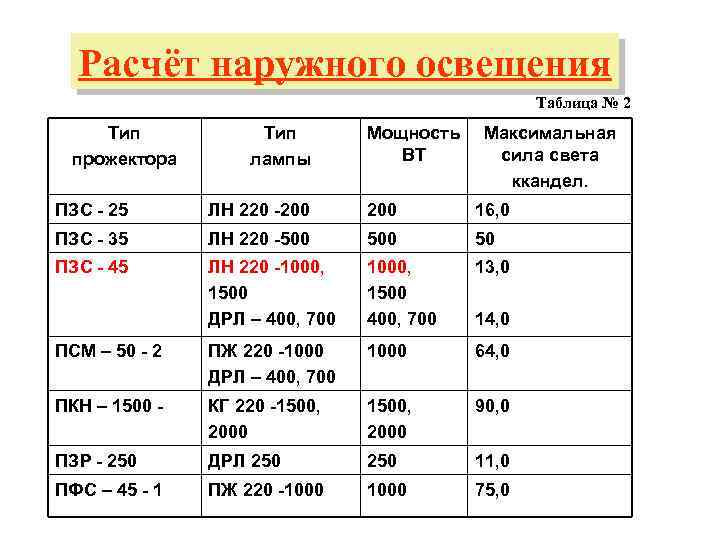

    • Прожекторные светильники имеют возможность симметричного / асимметричного и узкого / среднего / широкого распределения света и могут поставляться как в сборе, так и с отдельным атмосферостойким регулятором усиленного типа коробка передач.
    • Разбросы луча КЭС указывают угловые диапазоны (по горизонтали и вертикали), в которых интенсивность прожектора превышает 10% от его максимальной интенсивности. Этот угловой диапазон называется «угол поля зрения». См. изображение ниже
    • .

    Например:
    Асимметричный угол раскрытия луча 138° (Г) по горизонтали x 119° (В) по вертикали = IES 7 X 6

    Примечание:

    • Классификация IES ранее называлась NEMA. т.е. IES 7 = NEMA тип 7.

    Рекомендуемые типы светильников в соответствии с IES

    1. Светильники, расположенные в центре или вблизи центра зоны, должны относиться к типу IES 3, 4 или 5 в зависимости от требуемой зоны покрытия, интенсивности и однородности.
    2. Светильники, расположенные по краям зоны или рядом с ней, должны относиться к типу IES 2, 3 или 4 в зависимости от требуемого охвата, интенсивности и однородности.

    При выборе ширины луча применяются следующие общие принципы:

    • Чем больше расстояние от прожектора до освещаемой площади, тем уже желаемый угол рассеивания луча.
    • По определению, «угол поля зрения» используется для определения типа NEMA. Он равен количеству градусов между точками 10% максимальной силы свечи (около центра луча). Поскольку 10% мест обычно находятся рядом с краем луча прожектора, освещенность на краю составляет 1/10 или меньше освещенности в центре луча.
    • Для достижения приемлемой однородности лучи отдельных прожекторов должны перекрывать друг друга, а также края освещаемой поверхности.
    • Процент люменов луча, попадающих за пределы освещаемой площади, обычно ниже у узколучевых приборов, чем у широколучевых. Таким образом, прожекторы с узким лучом предпочтительнее там, где они обеспечат необходимую степень равномерности освещения и надлежащий уровень фут-свечей.

    Шаг 3: Определите монтажную высоту светильника

    Монтажную высоту светильника следует определять в зависимости от источника и мощности, как показано на следующем рисунке:

    Примечание. снято, когда указан диффузный объектив или лампа).

    «Практическое правило» высоты установки прожекторов на мачте:


    Рекомендуемая высота установки составляет половину расстояния поперек освещаемой площади.

    Например:
    Если площадь освещения составляет 40 футов в поперечнике, минимальная рекомендуемая высота установки составляет 20 футов. Таким образом, монтажная высота = 1/2 расстояния освещения = 1/2 (40 футов) = 20 футов

    Шаг 4: Определите коэффициент использования луча десятичная дробь, выраженная в следующем соотношении:

    CBU = Используемые люмены / BL


    Точное значение CBU можно определить графически, проецируя контур освещаемой области на фотометрические данные и суммируя использованные люмены . Эта процедура подробно описана в Справочнике IESNA, как показано в следующем примере:

    Пример:
    Используя приведенную ниже таблицу CU, рассчитайте количество CU прожекторов, необходимых для площади 200 футов x 75 футов, при условии, что высота установки составляет 30 футов.

    Ответ:


    1. Отношение поперечного расстояния монтажной высоты = 75/30 = 2,5 (установочная высота)
    2. Следуйте кривой отношения 2,5 к кривой CU со стороны улицы (спереди).
    3. Проследите пересечение коэффициента CU слева, определяя 0,46 (процент люменов голой лампы на площади), тогда: CU = 0,46

    См. изображение ниже для типичных значений CU для различных наружных площадей:


    • Следует отметить, что, когда светильники расположены вдоль сторон помещения, задняя сторона (сторона дома) CU не влияет на площадь.
    • Приблизительно средний CBU всех прожекторов в установке должен находиться в диапазоне от 0,60 до 0,90.
    • Если используется менее 60 % люменов луча, то возможен более экономичный план освещения за счет использования других мест или прожекторов с более узким лучом.
    • Если CBU больше 0,90, вероятно, выбранное рассеивание луча слишком узкое, и результирующее освещение будет пятнистым.
    • Предполагаемый CBU можно определить опытным путем или путем проведения расчетов для нескольких потенциальных точек прицеливания и использования полученного таким образом среднего значения.

    Шаг 5: Определите количество прожекторов (N) или уровень освещенности (fc)

    Cas#1: Определите количество прожекторов (N), необходимое, если уровень освещенности (fc) известно:


    При проектировании площадей с отсечкой или опускаемой линзой количество прожекторов (N) определяется по следующей основной формуле:


    площадь

    N = количество светильников

    A = площадь в квадратных футах

    BL = световой поток в люменах

    коэффициент использования = коэффициент использования 0005

    LLF = Коэффициент потерь света

    Случай № 2: Определите уровень освещенности (fc), если известно количество прожекторов: получить уровень освещенности (fc) следующим образом:


    Рекомендации по рекомендуемому освещению согласно IES:

    Шаг 6: определите подходящее расстояние между светильниками



    • Расстояние между светильниками всегда следует определять по монтажной высоте. Типичное расстояние от светильника до края помещения не должно превышать половины расстояния между соседними светильниками. Рекомендуемое расстояние см. на изображении ниже:

    «Практическое правило» расстояния между прожекторами, монтируемыми на мачте:

    При добавлении более одной мачты возникает вопрос о размещении мачты. Эмпирическое правило «4 раза» для интервалов указывает, что столб должен располагаться в четыре раза выше монтажной высоты соседних столбов.

    Например: Если поток установлен на 20-футовом столбе, разместите столбы на расстоянии 80 футов друг от друга.
    Расстояние между опорами = 4 x монтажная высота = 4 (20-футовая опора) = 80 футов между опорами

    Шаг 8: определение подходящего направления светильников выше, чтобы узнать подходящий угол поля зрения для выбранных светильников.

    «Правило наведения» для прожекторов, установленных на мачте:


    Светильник направлен на две трети расстояния поперек освещаемой площади и не менее чем на 30° ниже горизонтали.

    Например:
    Если освещаемая область имеет ширину 40 футов, рекомендуемая точка прицеливания составляет 27 футов.
    Точка прицеливания = 2/3 освещаемого расстояния = 2/3 (40 футов) = 27 футов точки прицеливания

    • Кроме того, для минимизации бликов рекомендуемое расстояние до точки прицеливания никогда не должно превышать удвоенной высоты установки. Если шест имеет высоту 20 футов, вертикальная точка прицеливания не должна превышать 40 футов.

    Таким образом, вертикальная точка наведения = 2 (20 ft. mtg. ht.) = 40 ft. быть на рассмотрении.

    • Во-первых, каждый прожектор должен быть направлен вертикально в соответствии с правилом двух третей. Пока прожектор имеет горизонтальное рассеивание луча NEMA 6 или 7, прожекторы могут быть направлены на расстояние до 90° друг от друга.

    В следующей статье я объясню Часть вторая: Процедура проектирования для метода луча-люмена в соответствии с методом CIE . Пожалуйста, продолжайте следить.

    Пошаговый метод проектирования освещения ~ Электротехническое ноу-хау

    Я обвинял ранее в нашем курсе Продвинутый курс по дизайну освещения — уровень I  «,  что мы можем проектировать внутреннее освещение, используя любой метод из следующих трех:

    1. Метод зональной полости (люмен),
    2. Поточечный метод,
    3. Метод
    4. Вт на квадратный фут.

    Сегодня я объясню второй метод проектирования освещения, который называется «точечный метод» следующим образом.

    Вы можете просмотреть следующие предыдущие статьи для получения дополнительной информации и полезной информации:

    • Основы проектирования освещения и терминология – часть первая
    • Основы и терминология светового дизайна – часть вторая
    • Методы проектирования внутреннего освещения. Часть первая
    • Методы проектирования внутреннего освещения. Часть вторая

    Второй метод: поточечный метод

    Первый метод проектирования освещения, который был Метод зональной полости (люмен) , используется для расчета средней освещенности для мест с равномерным распределением освещения, но этот метод, например, не могу ответить на следующие вопросы:

    1. Какова освещенность настенного дисплея от прожектора, направленного на дисплей?
    2. Сколько света падает на точку на фасаде здания или на парковке от прожектора?

    Единственный способ получить ответы на вышеперечисленные вопросы — применить точечный метод для проектирования освещения.

    Для применения поточечного метода необходимо учитывать три фактора:

    1. Сила света,
    2. Расстояние,
    3. Ориентация поверхности.

    1- Сила света (I)


    Сила света (канделы) – это сила (интенсивность) света, излучаемого в определенном направлении.

    Или

    Световой поток в определенном направлении, излучаемый на единицу телесного угла.

    Единица измерения — кандела.

    Сила света любого источника света представлена ​​графически в виде диаграмм, известных как кандела или кривые распределения силы свечи . Для этой цели в светотехнической промышленности используются как полярные, так и декартовы графики. Эта информация также доступна в числовой табличной форме.

    Кривая распределения силы света


    Кривая, обычно полярная, представляет изменение силы света лампы или светильника в плоскости, проходящей через центр света.

    Сила света (I) определяется с использованием фотометрических данных для конкретного используемого светильника и углового соотношения между направлением света светильника и направлением от светильника к расчетной точке.

    Существует три типа кривой распределения силы свечи:


    A- вращательно-симметричная

    Распределение света одинаково во всех плоскостях. Обычно циркуляр или Luminaire Luminaire

    Симметричный 9000.9000.9000 2 9000.
  • 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9064 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 2 9064. Типовое распределение для светильников с люминесцентными лампами и дорожного освещения

    Планарный симметричный

    C-Asymmetrical


    9
  • .

    Асимметричный

    2-й расстояние

  • . эта поверхность

    Поверхность данной области, которая ближе к источнику, захватывает большую часть потока в конусе, чем поверхность той же данной области, но дальше источник в конусе, движущемся в определенном направлении, по мере увеличения площади освещенность уменьшается, а световой поток остается прежним.

    Закон обратных квадратов


    Утверждается, что площадь поперечного сечения конуса увеличивается пропорционально квадрату расстояния от источника.

    Следовательно, освещенность этой поверхности изменяется обратно пропорционально квадрату расстояния от источника.

    Закон обратных квадратов гласит, что

    E = I/d2

    Где:

    E = освещенность поверхности

    I = сила света источника в направлении поверхности

    d = расстояние от источника до поверхности

    3- Ориентация поверхности


    Ориентация поверхности включена в закон об обратном квадрате путем добавления COS θ Термин:

    E = I/ D2 COS θ

    Где:
    θ — угол между лучом света, идущим от источника к точке, и линией, перпендикулярной (нормальной) к плоскости или поверхности, на которой измеряется или рассчитывается освещенность (см. рис.).

    Пример №1:


    В этом примере рассматривается освещенность в одной точке на горизонтальной поверхности от одного светильника прямо вниз, при условии, что:

    • D = 2,13 м
    • θ = 15°
    • LLF = 0,85
    • I = 2200 кандел

    Рассчитайте уровень освещенности в этой точке.

    Ответ:


    Используя уравнение;

    E = I/ d2 x cos θ x LLFTOTAL

    E = 2200 кд x cos 15° x 0,85 / 2,13 м2

    E = 398 лк (поддерживается)

    Это говорит нам о том, что 398 лк будет падать на рассматриваемую точку непосредственно от светильника, а отраженный свет не рассчитывается. Ответ — поддерживаемый уровень освещенности, поскольку коэффициент потерь света 0,85 был включен для учета потери света с течением времени из-за снижения светового потока лампы и загрязнения поверхностей светильников.

    расчеты поточечным методом для разных случаев:

    В зависимости от ориентации поверхности у нас есть (5) случаев применения точечного метода для проектирования освещения следующим образом:

    1. Освещенность непосредственно под светильником на горизонтальной поверхности,
    2. Освещенность на горизонтальной поверхности, но под углом к ​​светильнику,
    3. Освещенность на вертикальной поверхности под углом к ​​светильнику,
    4. Освещение наклонной или наклонной поверхности,
    5. Освещенность для расчетов с несколькими точечными источниками.

    1- Illuminance directly below the luminaire on a horizontal surface


    2- Illuminance on horizontal surface but at angle to luminaire


    3- Освещенность на вертикальной поверхности под углом к ​​светильнику


    4- Освещенность на наклонной или наклонной поверхности

    5- Illuminanceon for multiple point source calculations ( Abney’s Law )

    Example 2:


    This example will consider the illuminance в одной точке на горизонтальной поверхности от двух светильников, направленных строго вниз. Предполагается, что LLF будет равен 0,85, а Светильник №1 будет таким же, как и в Примере №1, при условии, что:

    • D1 = 2,13 м, θ1 = 15°
    • D2 = 2,29 м, θ2 = 25°
    • β1 = 15°, I1 = 2200 кд
    • β2 = 25°,  I2 = 2000 кд

    Рассчитайте уровень освещенности в этой точке.

    Ответ:


    E1 = 398 лк (из предыдущего расчета в примере №1)

    E2 = 291 лк (тот же метод расчета, что и E1)

    Следовательно, добавляется освещенность от более чем одного источника. арифметически
    Таким образом, E total = E1 + E2 = 689 люкс

    Пример 3:


    В этом примере рассматривается освещенность, направленная на вертикальную поверхность светильника в нескольких точках. Будет использоваться предполагаемый LLF, равный 0,85. Данные для трех точек 1, 2 и 3 перечислены в таблице ниже:


    Рассчитайте уровень освещенности в трех точках.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
