Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).

Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение. Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше тепловой поток. Только Европейские трубы для теплых водяных полов.

Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» — участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом. Плюс длина от конца контура до обратного коллектора.

Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой. При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.

Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» — неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры — 60-70 мм.

Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла.

Для повышения энергоэффективности системы этот показатель должен быть как можно ниже. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.

Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

расчет требуемой мощности и длины трубы

Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки.

Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
Один контур не должен отапливать более 20 квадратных метров.

Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.

Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

Способы укладки трубы

Существует три основных способа укладки:

Змейка.
Улитка.
Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.

Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Подготовка к укладке

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:

Котел для отопления.
Насос (в некоторых котлах он встроен в систему).
Коллектор для теплых полов (механический или электрический).
Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
Трубы для разводки.
Клапаны для котла.
Необходимое количество фитингов для соединения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.

Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.

Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.

Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки

Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.

Как выбрать коллектор?

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.

Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.

Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола. Он же является паспортом системы, в т. ч. для последующего сервиса.

Стоимость проектных работ:

Проект с водяным теплым полом (и радиаторами если они необходимы) — 70 р/м2
Монтажная схема водяного пола (без расчета теплопотерь) — 40 р/м2
Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) — 50 р/м2

Закажите бесплатную оценку водяного пола для Вашего дома

Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

результаты теплотехнического расчета;
паспорт системы;
монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
таблицы балансировки коллекторов теплого водяного пола;
спецификация материалов и комплектующих.

В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб водяного пола автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.

В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола — это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.

Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.

Монтажная схема водяного пола.

Запросите бесплатный расчет водяного тёплого пола

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.

Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).

В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.

Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Скачайте техническое задание на проектирование водяного пола

Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ

Закажите расчет цены тёплого водяного пола

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку «Увеличить» в правом верхнем углу открывшейся формы.

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
Расстояние от коллектора или коллекторного шкафа до точки входа.
Максимальная величина контура – максимальная длина трубы выбранного вами типа.
Диаметр трубы для теплого пола.
Шаг укладки – расстояние между соседними трубами.
Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

Максимально простой монтаж
Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

Удобно покрывать прямоугольные и многоугольные площади
Равномерный прогрев помещения

Минусы:

Сложный монтаж

Улитка — спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

Прекрасно покрывает площади квадратной формы
Равномерная теплопередача

Минусы:

Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

Шк – ширина комнаты
Дк – длина комнаты
У – шаг укладки
К — расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

П – площадь помещения
У – шаг укладки
К — расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola

Расчет размеров и площади теплого пола

Теплый пол является частью инженерного оснащения квартиры, так же как отопление, водо- и электроснабжение. Для того чтобы каждая из этих систем функционировала эффективно, важно не только правильно установить оборудование, но прежде всего выбрать подходящий для конкретных целей тип и рассчитать нагрузки.

В этой статье мы рассказываем о том, как рассчитать параметры теплого пола.

В качестве примера рассмотрим стандартный совмещенный санузел в обычной квартире жилого дома, 2*2,6 м с бетонным черновым полом (может быть старая плитка). Задача — уложить новое покрытие с подогревом, плитку или керамогранит.

Первое, на что следует обратить внимание — что находится внизу. Если такая же квартира, т. е. теплое помещение, то теплоизолировать поверхность не нужно. Забудьте о тонком пенофоле, тем более — о фольге! При значительных затратах на их установку они не приносят никакого эффекта. Если же внизу расположен технический этаж, сквозная проходная арка, иными словами, холодная область, то без теплоизоляции не обойтись. В такой ситуации непосредственно на бетон укладывается сертифицированный жесткий пенополистирол или пробковый агломерат толщиной не менее 50 мм, затем предварительная тонкая стяжка, далее мелкоячеистая сетка, на которой уже будет раскладываться нагревательный кабель.

Если строительной документацией предусмотрена гидроизоляция, ее следует укладывать сразу после теплоизоляции. Но в любом случае нагревательный кабель или мат не должны быть установлены сразу на тепло- или гидроизоляцию, а только через промежуточную стяжку или сетку. В таком случае уровень пола поднимется, уменьшив общую высоту потолка санузла. Будьте к этому готовы, если хотите установить теплый пол, имея внизу холодное пространство!

Далее рассчитывается свободная площадь, на которую необходимо уложить теплый пол. И здесь все просто! Из общей площади всего санузла вычитаем площадь, занятую стационарным оборудованием и отступаем немного от стен. Обогревать поверхность, на которой вы никогда не будете стоять, бессмысленно.

Итак, общая площадь:

S_общ=2,6×2,0=5,20 м²

Стационарное сантехническое оборудование:

Ванна 2,0×0,9=1,80 м²

Раковина 0,6×0,4=0,24 м²

Унитаз 0,7×0,4=0,28 м²

_______________________________________________

Итого: S_оборуд=2,32 м²

Делаем отступы от стен (как правило, это 5—10см):

S_отступ=(0,2+1,7+0,2+0,2+0,3+0,8)×0,1=0,34 м²

Получаем свободную площадь:

S_св=S_общS_оборуд-S_отступ=5,2-2,32-0,34=2,54 м²

На основе полученного значения можно понять, какая длина кабеля или площадь мата требуется.

Вариант 1 — тонкий нагревательный мат

Для рассмотренного случая, совмещенного санузла площадью 5,2 м², подойдет мат на 2,5 м² из готовых секций с мощностью 150 Вт/м², например, DEVImat™ 150Т или DEVIcomfort™ 150Т. Следует учитывать, что мат укладывается в тонкий слой стяжки или плиточного клея непосредственно перед укладкой плитки. Это особенно важно, если перед этим была уложена теплоизоляция и будет заливаться стяжка. Сначала заливаем стяжку толщиной 3–5 см (такой массив не потрескается на теплоизоляторе, а мелкоячеистая сетка будет дополнительным армирующим элементом) и даем ей «встать». Как только по стяжке можно будет ходить, раскладываем мат, заливаем плиточным клеем (без воздушных пузырей) и укладываем плитку.

Вариант 2 — нагревательный кабель

Для данного варианта необходимо произвести несколько действий:

Рассчитать требуемую установленную мощность по формуле P_расч=P_уд×S_св. В данном случае удельную мощность берем 150 Вт/м² — рекомендованную для влажных помещений — и получаем 150×2,54=381 Вт.
Выбрать марку двужильного нагревательного кабеля с мощностью Р_каб, близкой к расчётной Р_расч, в зависимости от возможной толщины стяжки:

Стяжка	Нагревательный кабель
Стяжка	Марка	Длина секции	Мощность Р_каб (напр. 230 В)	Сопротивление (-5…+10)%	Шаг укладки расчётный
2,5…5 см	DEVIflex™ 18T	22 м	395 Вт	134,2 Ом	11,5 см

Вычислить шаг укладки нагревательного кабеля «змейкой» по формуле Δ_с-с(см)=100×S_св(м²₎/ L_каб(м), например, 100×2,54/22=11,5 см.

Система теплого пола управляется с помощью терморегулятора. Линейка DEVI предлагает устройства с разной степенью функциональности:

— встраиваемый в монтажную коробку DEVIreg™ 530

— встраиваемый в монтажную коробку, с таймером DEVIreg™ Touch

— встраиваемый в монтажную коробку, с Wi-Fi DEVIreg™ Smart

Устанавливать терморегулятор следует на внешней стороне стены ванной комнаты, например, рядом с выключателем света. На специальной странице в Инструкции по установке изделия необходимо нарисовать схему укладки кабеля или мата. В зоне теплого пола, напротив терморегулятора, нужно выбрать место для установки окончания гофротрубки с заглушкой для монтажа датчика температуры. Это точка контроля температуры пола, место расположения которой должно быть строго симметрично относительно соседних линий нагревательного кабеля, не ближе 0,3 м от края зоны обогрева и, желательно, не дальше 2 м от терморегулятора.

Калькулятор расчета длины трубы для теплого пола

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

[CP_CALCULATED_FIELDS id=”25″]

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

Линейное расширение не более — 0, 055 мм/мК;
Теплопроводность не менее – 0,43 Вт/мК;
Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка». Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

На бумаге рисуется общая площадь помещения.
Измеряются размеры габаритной мебели и напольной электротехники.
В соответствующем расположении все измерения переносятся на бумагу.
Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Как рассчитать «Обогреваемую площадь»

Традиционные электрические маты и кабели для обогрева пола, такие как
, производимые SunTouch, Nuheat и Schluter-Systems, относятся к системам сопротивления системам обогрева . Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы.Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!

Лучший способ определить, какого размера коврик или кабель вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные островки, а также расположение любых вентиляционных отверстий. или стоки. Для ванных комнат также укажите расстояние от стены за унитазом до фланца или основания унитаза.Ниже приведен пример полного чертежа.

Отсюда процесс определения того, какой коврик или кабель вам нужен, зависит от устанавливаемого продукта.

Коврики SunTouch

Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик

мат или кабель в душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне.Помните, что вы можете подключить до трех матов к одному термостату, если общая сила тока меньше 15.

Кабель WarmWire

Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Стандартные коврики Nuheat

Посмотрите на размеры открытой (ых) зоны (ей) в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь более чем на 6 дюймов к фланцу унитаза и на 2 дюйма от стен с плинтусами.

ПРИМЕЧАНИЕ : Коврики Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего для этой области, выберите размер на следующий меньший.

Кабель Nuheat

Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

DITRA-HEAT

Начните с расчета общей площади помещения в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики. Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
Затем рассчитайте квадратные метры открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы вычислить общую отапливаемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Калькулятор кабеля

WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3,5 32,5 Тип чернового пола под отапливаемым помещением БетонДерево Предложите комплект, соответствующий вашему проекту.Да нет

Рассчитать

Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.

Предоставленная площадь превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Рассчитано с использованием {центов} ¢ / кВтч.Изменять

Расчетные суточные эксплуатационные расходы

Вот список запчастей для печати:

Требуется более или менее утеплить пол в этой комнате?

ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате. Измените настройку интервала на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3.5 дюймов, чтобы обеспечить меньше тепла на квадратный фут. Наше значение по умолчанию — 3 дюйма.

Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотрите наши варианты комплекта для 240 В. Если вы не знаете, каковы электрические требования / возможности вашего места установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.Этот проект слишком велик для нашего самого большого 240-вольтового комплекта. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, каковы электрические требования / возможности вашего места установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.

Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Нет доступных комплектов WarmWire для 3.Расстояние между проводами 5 дюймов. Комплекты WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

Комплекты

SunTouch WarmWire Kits включают важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, командный термостат SunStat ™, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке. Комплекты WarmWire также доступны с термостатами SunStat View.Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Результаты печати

Количество: {{Quantity}}

Код заказа: {{OrderingCode}}

Номер модели: {{Name}}

Размеры электрических ковриков и кабелей для обогрева пола

Коврики для подогрева пола:

Шаг 1.

Создайте план этажа.

Начните с рисования плана отапливаемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя устанавливать ни коврики HeatTech, ни кабель. Четко обведите маркером нагретую область.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер теплого пола, используя данные из шага 1.При необходимости разбейте область на более мелкие части (квадраты, прямоугольники) и сложите их индивидуальные размеры (A, B и C, как показано на образце справа). Запишите результаты. Для матов на 120 В общая площадь пола с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать

кв. Футов.

Как видно на примере, все 3 зоны — A, B и C — это зоны, где необходимо отопление. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах. Эта область может быть использована для установки мата излучающего тепла избыточной длины.
Совет: чтобы вычислить размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует размещать дальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.

Шаг 4: Нарисуйте макет коврика на плане этажа.

План этажа важен при выборе коврика для подогрева пола подходящего размера. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако перемещение в более узких местах может быть достигнуто путем обрезки стекловолоконной сетки (не обрезайте нагревательный провод!). Убедитесь, что нагревательный коврик покрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами.Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.

Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.

Шаг 5: Выберите нагревательный мат (-а) подходящего размера.

Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта.Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2. Она не должна превышать размер обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, менее точен и рекомендуется только для прямоугольных участков с минимальными препятствиями и поворотами или без них.

Кабель для обогрева пола

Шаг 1. Создайте план этажа.

Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям, приведенным выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 областей, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не включается в расчет площади и используется для прокладки избыточного нагревательного кабеля. , если представить.

Шаг 3: Выберите нагревательный кабель подходящего размера.

Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой области. Это гарантирует, что не останется лишнего нагревательного кабеля.

Для показанного примера, общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

Настоятельно рекомендуется создать «буферную» зону на плане этажа, где обогрев не является необходимым и которую можно использовать для прокладки оставшегося кабеля или оставить его без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
Не используйте ленту — клейкую ленту не рекомендуется использовать для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности.Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабелей включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу [email protected], используйте нашу форму запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для подогрева пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

2020 Стоимость водяного теплого пола

Средняя стоимость установки лучистого теплого пола составляет $ 8-12 за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.

Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами. Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босые ноги на теплый пол.

Подогрев пола — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.

Светлый пол — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющих полов.

Сколько стоит установка лучистого теплого пола?

В то время как лучистые полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.

По стоимости установки теплого пола существует очень широкий ценовой диапазон. Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему. В среднем домовладельцы тратят 650-800 долларов на установку теплого пола в маленькой комнате или ванной.

Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно сократит общие расходы.Цена на электрические нагревательные маты и гибкие рулоны составляет от 10 до 12 долларов за квадратный фут, и их можно настроить в соответствии с конфигурацией и размером комнаты. Еще одним преимуществом является то, что опытный домовладелец может легко установить и их.

Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками. Они стоят всего 5-6 долларов за квадратный фут, а также могут быть настроены в соответствии с вашими потребностями.

Домовладельцы сообщают о расходах $ 0,20-0,35 в день на включение электрического отопления в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной размером 8 × 10.

Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубопровод с горячей водой) теплый пол, потому что это должно быть сделано во всем доме. Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами. Однако, если вы хотите установить новую котельную систему, ваша цена может составить 6000-11000 долларов или больше, в зависимости от размера дома.

Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб.Чтобы избежать этой опасности, рассмотрите возможность установки более дорогих трубок из полиэтиленгликолята, которые предназначены для предотвращения утечек.

Теплый пол для ванной комнаты

Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате. На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.

Средняя стоимость установки электрического излучающего пола в 100 кв. Футах.ванная $ 700-850 . Цена на плиточный пол с подогревом составляет $ 5-8 за квадратный фут Обычно устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.

Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать. Заявленные эксплуатационные расходы на электроэнергию для полов с подогревом в ванной равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!

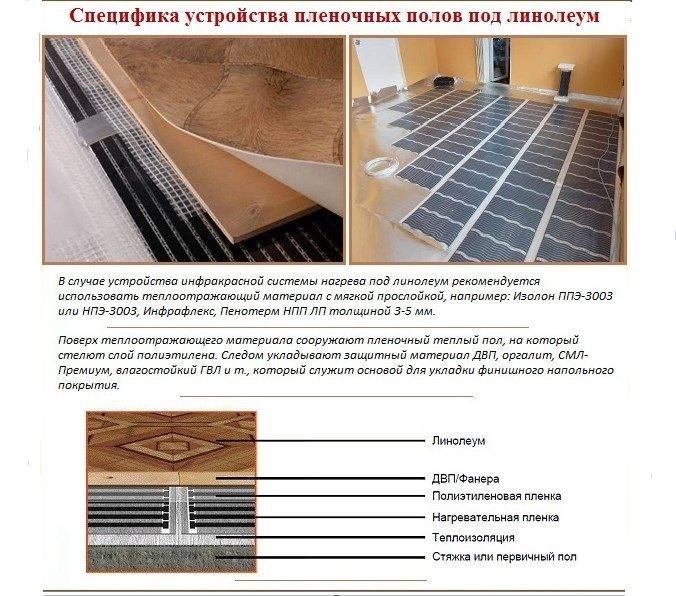

Варианты установки электрического теплого пола

Система электрических лучистых полов разработана как дополнительный источник тепла в определенном небольшом пространстве (комнате или ванной). Электрические полы с подогревом обычно , а не устанавливаются по всему дому или используются в качестве основного источника тепла.

Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на отоплении.

Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, полы на ощупь будут «нейтральными», что очень приятно.

Доступно несколько вариантов укладки, в зависимости от ваших потребностей и типа полов:

Свободные электрические кабели — это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить. Чем ближе они будут, тем быстрее нагреется и тем теплее будет место. Кабели необходимо закрепить горячим клеем или скобами.

Затем их нужно врезать либо на плиточную подкладку (покрытие с тонким набором), либо установить непосредственно на черновой пол с заливкой самовыравнивающейся смеси для получения гладкой поверхности.В целом, самым большим недостатком является очень затратная и трудоемкая установка, которая может свести на нет экономию на материалах. Еще одним большим недостатком является то, что кабели могут стоить в 2-2,5 раза дороже, чем электрические маты.

Кабели электрического сопротивления, прикрепленные к мату — они проложены над черным полом. Коврики необходимо закрепить слоем тонко затвердевающего раствора. Затем полы обычно отделывают керамической или каменной плиткой. Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.

Электрические коврики для подогрева пола — они хорошо подходят для плавающих полов, таких как бамбук, паркет или ламинат. Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой. Одним из самых больших преимуществ электрических ковриков является то, что они могут быть фиксированного размера или изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.

Электрические излучающие теплые полы для пола — если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти коврики для пола между балками пола. Огромным преимуществом является то, что их можно устанавливать под любым напольным покрытием, даже прибитым гвоздями. Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.

Установка водяного лучистого отопления

Гидронная система обычно устанавливается по всему дому. Обеспечивает наиболее равномерный и комфортный обогрев по сравнению с другими вариантами. В вашем доме не будет сквозняков, пыли, аллергенов или неудобных холодных зон, куда не доходит тепло.

Гидравлическое отопление также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода — лучший элемент для отвода тепла и поддержания высокой температуры.Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Кроме того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.

Система работает, нагревая воду в бойлере примерно до 100–120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:

— Встраивается в плиту из бетонного основания
— Подшивка под черным полом
— Устанавливается внутри специально разработанных черновых панелей — это самый дорогой, но и самый эффективный тип установки
, который лучше всего предотвращает возможные утечки.

Сравнить электрические и водяные теплые полы

У электрических и водяных систем напольного отопления есть явные плюсы и минусы. Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.

Вот таблица, в которой сравниваются основные различия между электрическими и водяными излучающими напольными покрытиями.

	Hydronic Radiant Heat	Электрическое лучистое тепло
Общая стоимость (материалы и установка) на 1500 кв.футы	9000 — 12750 долларов, если остальная часть системы уже установлена	15 000–18 000 долл. США
Стоимость квадратного метра (материалы и установка)	6–8,5	10–12 долларов США
Эксплуатационные расходы	4,5 — 7 долларов в месяц	8-14 $ в месяц
Стоимость установки лучистого отопления в ванной 8 × 10	Обычно не выполняется как эксклюзивная установка	750–1000 долл. США
Простота установки	Сложное	Легко
Возможность самостоятельной установки	№	Есть
Использование в качестве основного источника тепла	Есть	Не рекомендуется
Использование в одноместном помещении, например в ванной или кухне	Слишком дорого и проблематично устанавливать	Идеально для одного помещения
Установка дооснащения	Сложно и дорого	Легко
Новостройки	Лучший сценарий, позволяющий сэкономить на трудозатратах	Легко
Включение / выключение системы в разное время суток	Возможно, но обычно система работает постоянно	Да, просто с программируемым термостатом
Ощущение пола	«теплый»	«нейтральный» в отличие от холодного
Время начального нагрева пола после укладки	До 7 часов	30-60 минут
Ремонт	Сложно и дорого	Просто и дешево

Типы полов, наиболее подходящие для теплового излучения

Лучистое тепло хорошо сочетается практически с любыми напольными покрытиями, такими как: древесина твердых пород, винил, керамика, камень или бетонная плитка. Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.

Хотя лучистое отопление можно установить практически под любым напольным покрытием, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.

Пол из натуральной твердой древесины — работает хорошо, с единственным недостатком — постепенное расширение и сжатие деревянных досок, когда они вступают в контакт с поднимающимся теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки меньшей длины, а не длинные.

Ламинированная или конструкционная древесина — хорошо работает и не имеет проблем с расширением / сжатием. Иногда специалист по ОВК может порекомендовать вам установить деревянную конструкцию вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.

Линолеум / мармолеум — некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы.Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.

Керамическая или керамогранитная плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.

Каменная плитка (мрамор, сланец, травертин, гранит) — это еще один тип полов, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет повышающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.

Ковролин — это не лучший вариант для полов с подогревом, так как ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол. Фактически, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.

Пробка — похожа на ковер, пробка имеет очень сильные изоляционные свойства и сама по себе относительно теплая на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.

Подходит ли лучистое отопление для вашего дома?

Если вы сомневаетесь, подходит ли лучистый пол с подогревом для вашего дома, помните о следующих моментах:

— Лучистое тепло работает тихо, незаметно и без усилий. Никаких некрасивых радиаторов, потрескивания, пыли и сухого воздуха.

— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной. Полы с подогревом помогут вам не только почувствовать себя намного теплее, но и сэкономят много денег на отоплении. Вы можете выключить основной термостат и сразу же наслаждаться теплом, исходящим от пола.

— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.

— В маленькой ванной очень легко и недорого переоборудовать пол и установить лучистое электрическое отопление.

— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, вокруг туалета и возле туалетного столика.

— В холодном климате может быть очень приятно ступить на теплый пол, везде, где уложена плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.

— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который будет способствовать ежедневному добавлению дополнительного удовольствия.

— В доме новой постройки очень легко установить лучистое отопление пола, потому что в нем нет существующего пола. Таким образом, вы можете сэкономить на трудозатратах, связанных с удалением и заменой существующего напольного покрытия.

— Когда придет время продать свой дом или квартиру, полы с подогревом станут очень привлекательной функцией высокого класса для покупателей.Это может повысить продажную цену и ускорить продажу.

Калькулятор затрат

Прямой кондуктивный нагрев

Вместо обогрева и повторного ввода теплого воздуха в комнату Nuheat непосредственно нагревает находящихся в ней людей за счет теплопроводности, а также регулирует температуру воздуха, направляя тепло непосредственно в комнату. Поскольку это тепло исходит от всей поверхности пола, оно равномерное, постоянное и сконцентрировано в большей степени на глубине 6 футов — там, где большинство из нас проводит свое время.Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха. А за счет поддержания более низкой температуры окружающей среды — при сохранении комфорта — затраты на энергию снижаются, а отопление становится более эффективным.

Остаточное отопление

В силу метода установки Nuheat заключен в термальную массу (тонкие слои над и под системой Nuheat). Эта тепловая масса удерживает и накапливает тепло, выделяемое системой. Даже после выключения Nuheat эта тепловая масса продолжает ощущаться теплой и выделять накопленное тепло, что снова повышает эффективность и снижает затраты на электроэнергию.

Безопасность

Nuheat — это продукт, не требующий обслуживания, с 25-летней гарантией и не требующий обслуживания. Поскольку источник тепла надежно закреплен между слоями тонкого материала, не стоит беспокоиться о том, что мебель, занавески или дети могут контактировать с источником тепла.

Дизайнерская гостиная

Обогреватели для плинтусов имеют неприглядный вид и выступают из стены на высоту от 4 до 5 дюймов. Nuheat, с другой стороны, представляет собой почти невидимый продукт, аккуратно спрятанный под поверхностью пола, а его стильные термостаты являются единственным видимым аспектом системы.А учитывая тот факт, что тепло исходит от всего пола, не нужно беспокоиться о том, что мебель закрывает обогреватели или находится рядом с обогревателем плинтуса. Nuheat дает полную свободу при декорировании, поддерживая при этом комфортную температуру в помещении.

Как заменить обогреватель плинтуса на систему теплого пола Nuheat

Перед тем, как начать, убедитесь, что основная плата подключена к выделенному контуру (Nuheat требует выделенного контура). Если мощность Nuheat Mat больше, чем мощность обогревателя плинтуса, убедитесь, что общая нагрузка не превышает размер выключателя.

Онлайн-калькулятор водяного теплого пола в зависимости от помещения

Калькулятор для систем теплых полов и отопления. Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола хватит для компенсации потерь тепла и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяной пол может служить как основным источником обогрева помещения, так и выполнять дополнительную отопительную функцию.Делая расчет дизайна, нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.

Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленной онлайн-платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.

После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные точные характеристики пола.Для этого нужно знать реквизиты:

температура подаваемой воды;
температура обработки;
смола и профильная труба;
который будет настилом;
толщина стяжки по трубе.

В результате пользователь получает информацию о удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!

Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:

наличие или отсутствие остекления балконов и эркеров;
высота потолка этажей в доме;
наличие специальных материалов для теплоизоляции стен;
Уровень утепления в доме.

Внимание: производя калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличивать из-за низкой теплопроводности древесины. При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.

Особенности расчета калькулятора водяного пола.

Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:

Какой тип трубы использовать мастера, гофрированная с эффективным коэффициентом излучения, медь, с высокой теплопроводностью, сшитый полиэтилен, металлический или пенопропиленовый, с низким коэффициентом излучения.
Расчет длины обогрева заданной площади на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.

Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения — от 5 до 60 см. Могут использоваться как постоянные, так и переменные ступени.

ошибок новичков — рекомендации профессионалов

Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:

В одном витке длина трубы рассчитывается не более 120 м.
Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая его часть будет зависеть от региона.
Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.

Что нужно знать, покупая необходимые строительные материалы?

экструдированный пенополистирол Лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.

Арматура — основа для крепления труб и бетонной стяжки, зажимы для труб — еще один обязательный элемент. Также следует взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.

заключение

Делая расчет секса в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.

Удачи Вам в строительных работах!

Расчет лучистой тепловой нагрузки

Вы здесь: — домой> указатель обогревателя> Индекс лучистого отопления> настенные излучающие обогреватели> Расчет размеров лучистого обогревателя

Лучистая тепловая нагрузка — это количество инфракрасной энергии, необходимое для нагрева заданная площадь; выражается в кВт на квадратный метр (кВт / м2).

Расчет лучистой тепловой нагрузки

Наш онлайн-калькулятор лучистого отопления рассчитает необходимое лучистая тепловая нагрузка для помещения с учетом его размеров и конструкции.

Чтобы вручную рассчитать лучистую тепловую нагрузку для здания, определите его площадь. (в квадратных метрах) и умножьте на коэффициенты, указанные в таблице ниже:

Факторы для лучистого обогревателя Activair
Тип здания	Коэффициент умножения
Маленький здание с хорошей изоляцией или подвесным потолком	0.08
Большой помещение или территория с хорошей изоляцией, высота потолка до 3 метров	0,1
Плохо утепленная территория с высокими потолками и бетонным полом	0,15
неизолированный здание, где требуется разумный уровень комфорта	0,2
Общие отопление в большом здании или цехе	0.25
Зонный обогрев для участка с небольшим отоплением или без него	0,45

Шаг первый

Вычислите отапливаемую площадь в квадратных метрах.

Площадь (м2) = Длина (м) x Ширина (м) Шаг второй

Из приведенной выше таблицы выберите фактор, который наиболее точно соответствует зданию. тип.

Тепловая нагрузка (кВт) = Площадь (м2) x коэффициент Step Three

Выберите инфракрасные лучистые обогреватели Activair, которые подходят или немного превышают требуемую тепловую нагрузку.

Практические соображения

Для равномерного распределения тепла лучше использовать несколько меньших лучистые обогреватели устанавливаются на противоположных стенах, чем один большой. См. Установку керамические инфракрасные обогреватели для получения дополнительной информации.

Пример

Небольшой промышленный блок необходимо отапливать инфракрасными обогревателями Activair. Блок состоит из двух частей. Мастерская, в которой установлены большие рольставни. дверь, которую часто оставляют открытой, и офисное помещение меньшего размера (С).

Для расчета лучистой тепловой нагрузки цех имеет был разделен на две части, отмеченные (A) и (B) на чертеже.Это сделано для того, чтобы дополнительный обогрев погрузочной площадки для предотвращения сквозняков.

Заказчик хочет знать текущую стоимость лучистых обогревателей. Из его счета за электроэнергию стоимость одной единицы электроэнергии составляет 0,20

Лучистая тепловая нагрузка для Зоны A

Площадь (A) = 5м x 5м = 25м2

Зональный обогрев выбирается из таблицы (A) с учетом дополнительного тепла компенсировать дверной проем.

Тепловая нагрузка на площадь (A) = 25 x 0,45 = 11,25 кВт

Выбраны два настенных излучающих обогревателя HS6000 мощностью 6 кВт.

Лучистая тепловая нагрузка для Зоны (B)

Площадь (B) = 10м x 5м = 50м2

Зона (B) плохо изолирована бетонным полом, поэтому из таблицы (A) a выбран коэффициент 0,15.

Тепловая нагрузка для Зоны (B) = 50 x 0,15 = 7,5 кВт

Для равномерного распределения тепла четыре стенки HS2000 выбраны навесные лучистые обогреватели.

Лучистая тепловая нагрузка для Зоны (C)

Площадь (C) = 5м x 5м = 25м2

Зона (C) хорошо изолирована с помощью 2. Потолок 5 м, поэтому коэффициент 0,1 составляет выбрано.

Тепловая нагрузка для Зоны (C) = 25 x 0,1 = 2,5 кВт

Поскольку лучистые обогреватели работают лучше всего, когда они расположены напротив стены выбраны два настенных излучающих обогревателя HS1500.

Промышленная установка имеет общую тепловую нагрузку 21,25 кВт и может быть обогревается с помощью 8 настенных лучистых обогревателей.

Стоимость работы в час

Чтобы рассчитать эксплуатационные расходы в час, сложите размеры лучистого обогревателя. и умножить на стоимость одной единицы электроэнергии.

Общая мощность лучистого обогревателя = (2 x 6) + (4 x 2) + (2 x 1,5) = 23 кВт

Эксплуатационные затраты в час = 23 x 0,2 = 4,60

Фактические эксплуатационные расходы, вероятно, будут меньше. Выбрав энергию экономия средств управления, настенные лучистые обогреватели будут включены только при необходимости.

Лучистое отопление очень экономично

Лучистое отопление стоит недорого в установке и эксплуатации. Идеально подходит для промышленные здания, с высокими потолками, открытыми дверями, большими тепловыми потерями и т. д.Поскольку его выход может быть направлен именно туда, где он нужен, энергия не потраченное впустую отопление неиспользуемых площадей. Используя энергоэффективные элементы управления, которые поворачивают лучистые обогреватели включаются только тогда, когда они необходимы. минимум. Для получения дополнительной информации см. Лучистое отопление. домашняя страница.

Если вы нашли эту страницу полезной, найдите время
, чтобы рассказать о ней другу или коллеге.

Авторское право 2004/6, W. Tombling Ltd.

Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура подачи и обратки

Температура в нижнем помещении

Шаг укладки трубы теплого пола

Длина подводящих труб от коллектора

Толщина стяжки над трубой теплого пола

Максимальная температура поверхности пола

Минимальная температура поверхности пола

Средняя температура поверхности пола

Тепловой поток вверх

Тепловой поток вниз

Суммарный тепловой поток

Удельный тепловой поток вверх

Удельный тепловой поток вниз

Суммарный удельный тепловой поток

Расход теплоносителя

Скорость теплоносителя

Перепад давления

расчет требуемой мощности и длины трубы

Как выполнить правильный подсчет

При расчете используйте эти правила:

Рекомендуемая температура

Какую трубу выбрать?

Способы укладки трубы

Подготовка к укладке

Как выбрать котел?

Как выбрать коллектор?

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

Стоимость проектных работ:

Расчет трубы для теплого пола водяного, формула длины трубы

Расчет трубы для теплого пола

Подготовка расчета теплого пола

Составление плана помещения

Расчет длины трубы для теплого пола

Схемы укладки трубы

Змейка последовательная

Змейка параллельная

Улитка — спиральная укладка трубы теплого пола

Формула расчета длины трубы

Пример расчетов длины трубы для теплого пола

Другая формула расчета длины трубы для водяного теплого пола

Пример расчета длины трубы по альтернативной формуле

Расчет размеров и площади теплого пола

Калькулятор расчета длины трубы для теплого пола

Какие типы труб использовать

Схема укладки труб

На что влияет шаг укладки

Читайте также:

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Виды трубопроводов для водяной системы

Полипропиленовые

Полиэтиленовые

Нержавеющие

Медные

Способы укладки труб под напольным покрытием

Улитка

Змейка

Данные для расчета длины трубопровода

Длина трубы для контура

Шаг укладки теплого пола

Онлайн калькулятор для расчета

Как рассчитать «Обогреваемую площадь»

WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Расчетные суточные эксплуатационные расходы

Требуется более или менее утеплить пол в этой комнате?

Доступные комплекты

Выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Количество: {{Quantity}}

Размеры электрических ковриков и кабелей для обогрева пола

Коврики для подогрева пола:

Шаг 1.

Шаг 2: Рассчитайте размер отапливаемой площади.

Шаг 3: Определите расположение термостата.

Шаг 4: Нарисуйте макет коврика на плане этажа.

Шаг 5: Выберите нагревательный мат (-а) подходящего размера.
