Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей
  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.
  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

2shemi.ru

Проходные выключатели схема без ответвительной коробки

В этой статье мы подробно рассмотрим, как подключить проходные выключатели без ответвительной коробки.

После публикации серии статей и видеороликов по проходным выключателям, на почту стало приходить много писем от читателей этого сайта с вопросом: «Можно ли расключить без ответвительной коробки?»

Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

1. На импульсных реле.

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

Подробно об импульсных реле читайте серию статей и видео в рубрике Освещение.

2. На проходных выключателях.

Вначале давайте вспомним схему проходных выключателей из двух мест.



Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Подробно по проходным выключателям смотрите серию публикаций, ссылки на которые Вы найдете внизу этой статьи. Если Вы хотите стать экспертом в этом вопросе и научиться собирать любые схемы управления светильником из разных мест — Вам в помощь книга «Управление освещением из нескольких мест».

В ней тема проходных и перекрестных выключателей разобрана от и до.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и  из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей.

Центральный контакт обозначен на схеме цифрой 1. Цвета проводов могут отличаться от показанных на схеме. Главное, понять принцип.

Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео.





Схема расключения проходных выключателей с трех мест без ответвительной коробки.

В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями, на схеме в подрозетник 2.

Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Перекрестный выключатель переключает контакты крест-накрест. При одном положении клавиши контакт a соединен с контактом c, а контакт b с контактом d. В другом — контакт a соединяется с d, а контакт  b с контактом c, т.е. крест-накрест.

Вот таким нехитрым способом можно подключить проходные выключатели с двух, трех и более мест без ответвительной коробки.

В заключение этой статьи предлагаю посмотреть видео, которое более наглядно демонстрирует работу схемы проходных выключателей из трех мест без ответвительной коробки.

Подписывайтесь на мой канал на YouTube и получайте первыми новые видео по электрике! Не забывайте нажимать НРАВИТСЯ.

И напоследок список материалов по проходным и перекрестным выключателям, которые  рекомендую изучить.



Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема проходных выключателей из трех мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из трех мест.

2-клавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

elektrik-sam.info

расположение приборов, установка своими руками

Схема подключения проходного переключателяПлан включения и выключения света с одним устройством не подходит для больших и протяженных помещений. Когда человек находится в различных точках комнаты, для подачи электричества к осветительным приборам ему приходится перемещаться к единственному прерывателю электрического напряжения. Схема подключения проходного выключателя позволяет сделать это из промежуточных точек помещения.

Проходной выключатель

Устройство применяется для обслуживания светильников разного вида. Схема выключателя разработана так, что при необходимости осветить помещение длинного коридора, лестничного пролета или протяженной дорожки во дворе дома не нужно возвращаться к основному прибору для остановки подачи электричества. Выключатели выпускаются в следующих вариантах исполнения:

  • с одной клавишей;
  • с двумя кнопками;
  • трехклавишные устройства.

Как подключить проходной выключательКоммутатор размыкает фазные кабели и прекращает питание электрических приборов. Переходный выключатель имеет особенность разрывать подачу энергии при подсоединении контактов спаренного переключателя. Напряжение идет по направлению от одного зажима к другому, поэтому присутствует необходимость подключаться к третьему проводу.

Освещение работает при постановке клавиш двух приборов в одинаковое положение и прекращается при его изменении. Управление лампочками осуществляется не только из двух точек комнаты, светильники приводятся в действие из нескольких выключателей, расположенных в промежуточных зонах. В схему встраивается двухпозиционное устройство перекрестного типа. В лестничных пролетах делается монтаж нескольких приборов на всех маршевых площадках.

Конструкция проходного выключателя содержит два стационарных (неподвижных) контакта и одну двигающуюся перемычку. Подвижная деталь всегда сомкнута с одним из монолитных выводов. При нажатии клавиши перемычка разрывает цепь с одним проводом и соединяется с другим контуром. У прибора положение, когда он не работает, отсутствует.

В одноклавишном коммутаторе встроено 3 клеммы. В приборе с двумя кнопками их 5. В коммутаторе с тремя клавишами схема клемм отличается сложностью для разных комбинаций соединения. В зависимости от типа управления выключатели бывают:

  • сенсорного реагирования;
  • клавишные;
  • с ПДУ и т. д.

Материалы клемм и корпуса

Контакты должны надежно функционировать длительное время при воздействии малой и значительной силы тока. Правильно подобранные приборы в квартире имеют выводы, которые не окисляются и обладают хорошей проводимостью. Клеммы в перекидной выключатель изготавливают из следующих материалов:

  1.  Установка выключателя своими рукамиМедь. Соответствует всем требованиям, но не обладает стойкостью к коррозиям. Распространенный вид материала применяется для коммутирующих и разборных устройств. В последнем виде переключателя контакты покрываются антикоррозионной пленкой.
  2. Серебро. Отличается высокой проводимостью электричества, но при большой силе тока проявляет свойство дугостойкости. Малый ток повышает износостойкость клемм. Серебряные контакты можно установить в качестве главных выводов в выключателях с продолжительным временем работы. Слой металла выполняется в виде накладок на рабочей поверхности клеммы из недорогого материала.
  3. Алюминий. В работе переходного выключателя показывает меньшую проводимость и прочность, чем медь. Образовывает твердую пленку окисла в процессе эксплуатации. Для повышения функциональности клеммы серебрят или армируют медными вставками. Контакт может нарушиться при длительных сильных нажатиях на кнопку из-за малой механической прочности металла.
  4. Вольфрам и его сплавы. Твердый металл расплавляется при высоких температурах, отличается износостойкостью при действии электричества. Используется в цепи с малыми токами для изготовления контактов, которые подлежат частому размыканию. В линиях с большими и средними показателями вольфрам применяется в виде дугогасительных соединений для прерывания тока до 100 кА.
  5. Металлокерамика. Материал для контактов получают спеканием порошков двух несплавляющихся металлов. Цель симбиоза состоит во взаимном повышении качества клеммы. Один металл отличается повышенной проводимостью, другой характеризуется прочностью. Наиболее распространено сочетание серебра с вольфрамом, вольфрама с медью и никеля с серебром.

Схема подключения проходного выключателяМатериал для корпуса должен быть износостойким и не терять твердости в случае нагревания поверхности. В среднем проходной выключатель служит 9—12 лет, что составляет 30—50 тыс. циклов включения-выключения. Для корпуса применяется пластик, поликарбонат и другие материалы, которые соответствуют требуемым параметрам.

Выбор выключателя для параллельного замыкания из разных точек помещения происходит по количеству клавиш, которое должно соответствовать назначению прибора в сети. Тип управления устройством не имеет значения и зависит от бюджета пользователя и его предпочтений.

Роль в цепи

Как правильно подключить выключательПо принципу действия приоры правильнее было бы определить как переключатели. Внешне они выглядят как обычные одинарные выключатели, но проходные приборы требуется подключить по-другому из-за различной внутренней системы контактов. Дополнительный третий вывод в двухклавишном устройстве нужен для того, чтобы после размыкания одной линии соединить другую цепь. Второй контур питается от контактов парного переключателя, поодиночке устройства не применяются.

Ток меняет направление и движется в другую сторону на проходной выключатель. Схема подключения на 2 точки основывается на перекидных выводах, работающих по правилу коромысла, когда один из возможных путей подачи электроэнергии остается замкнутым. В некоторых видах прибора есть возможность установки нулевых пдключенний, когда отсоединяются два контура, но такие выключатели почти не устанавливаются на практике.

Свет в лампе загорается, когда оба переключателя остаются в равнозначных положениях. Если обычные выключатели разрывают фазу между двумя кабелями, то проходные нужно подсоединить еще к одному проводу. Два работают в качестве перемычки на переключателях, третий служит для подачи фазы от второго прибора на осветительное устройство.

Подвижный контакт перемещается от нажатия кнопки рукой и вступает во взаимодействие с неподвижным выводом. Цепь замыкается, и напряжение поступает на светильник. Выпускают тройные выключатели, у которых ноль, проходящий к лампе, аналогично прерывается фазой. Такая конструкция способствует безопасному использованию.

Установка прерывателя

Как подсоединить провода при монтаже выключателяПринцип подключения проходных выключателей походит на подсоединение обычных приборов. Отличие состоит в количестве подводящих кабелей. Первые два соединяют при необходимости контакты расположенных в помещении светильников, а третий подает напряжение. Распайка проводов осуществляется в коммутационной коробке, которая предварительно устанавливается при разводке контуров в помещении.

Провода от последних выводов первого устройства нужно собрать в скрутку с клеммами второго выключателя, откуда электричество поступает на провод лампы. Нулевой кабель светильника соединяется со сквозным контуром, который проходит от общего распределительного щита в квартире. Все соединения проводов герметично изолируются лентой.

Схема подключения проходного выключателя

Этот тип устройств работает с электросхемой, где предусмотрены отдельные светильники или в работу включается целая группа. Различие в подключении определяется количеством клавиш на приборе. При установке проходных переключателей экономится расход электрической энергии.

Чтобы правильно установить реверсный выключатель сразу на 2 светильника, нужно использовать многожильные провода. К каждому прибору подводится по 6 жил, если нет общей клеммы. При этом два параллельных устройства работают под общим корпусом.

Устройство двухклавишного коммутатора

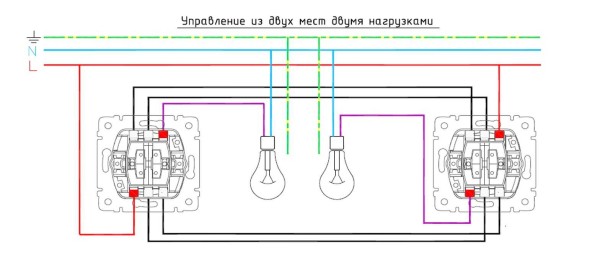

Отличие в схеме подключения проходного переключателя с двумя клавишами от подсоединения аналогичного прибора с одной кнопкой состоит в том, что в корпусе есть два комплекта клемм. В устройстве два подвижных контакта и один стационарный повторяются дважды. Внешний вид переходного коммутатора не отличается от стандартного электрического прибора с двумя клавишами.

Двухклавишные проходные прерыватели делят большое количество светильников на 2 группы. Их функцию можно сравнить с работой обычного двойного выключателя, подключающего по отдельности несколько ламп в большой люстре. Чтобы расключить проходной переключатель с двумя кнопками, нужно:

  1. Виды выключателейВ стену монтируют коробки под розетки, отверстия под которые делают электрическим перфоратором с насаженной коронкой по бетону, гипсокартону или кирпичу. К выполненным проемам подводятся 2 трехжильных кабеля или один шестижильный провод, идущий от распределительного щита.
  2. К каждому светильнику подходит трехжильный провод, в котором один провод нулевой.
  3. Внутренняя фаза коробки присоединяется к двум клеммам первого прибора. Два оставшихся переключателя нужно распаять с помощью перемычек, число которых составляет 4.
  4. На втором выключателе сосредотачиваются выводы от светильников. Нуль от распределительной коробки присоединяется ко второму кабелю лампы. Смыкание или размыкание контактов во время переключения соединяет и разъединяет цепи, что изменяет освещение в комнате.

Используются коммутационные распаечные коробки в случае монтажа сложных схем проходного переключателя с распределением большого числа кабелей. Маркировку и цветовое обозначение в этом случае проводят обязательно.

Подсоединение одноклавишного прибора

У однополюсного устройства в конструкции предусмотрено две стационарные клеммы и одна перекидная. На подвижный контакт подается питающее напряжение, которое после замыкания с одним из выводов передается на него. Ток поступает на лампу, которая соединяется с нулем. Стационарные клеммы первого прибора соединяются проводниками с неподвижными выводами второго устройства.

На электросхемах расположение перемычек обоих приборов одинаково, например, их работа происходит параллельно при опушенных клавишах. В таком положении электрический контур размыкается, и лампа не горит. При нажатии кнопки одного выключателя срабатывает перемычка, в цепи проходит ток, светильник работает. Последовательное нажатие клавиши другого устройства ведет к размыканию контура, в результате чего освещение прекращается.

Управление светом из нескольких мест

Схема  работы проходного выключателяИногда возникает необходимость руководить освещением не только при входе и выходе, но и из нескольких дополнительных точек помещения. Для этого используют промежуточные переключатели. Такой прибор содержит в конструкции 2 изменяющиеся клеммы и 4 стационарные. С приведением кнопки в действие подвижные выводы переключаются с первой пары неподвижных модулей на другую двойку.

Чтобы обеспечить включение света из многих мест в комнате, монтируется промежуточный переключатель. Он ставится между промежуточным и уже имеющимся проходным устройством. Число управляющих мест можно довести до любого значения. Внутренняя конструкция содержит 5 контактов для подключения, первая двойка которых соединяется с одним выключателем, вторая замыкает выходы другого, а пятый контакт создает управление из нескольких мест и является сквозным.

Проходной выключатель схема подключения на 2 точки

Чтобы включать лампы из пяти точек, нужно установить два перекрестных прибора. Для руководства группами светильников используют перекрестные устройства двухклавишного типа. Приборы работают в транзитном режиме и являются самостоятельными выключателями.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

  1. Как управлять светом с разных местМеханическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
  2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
  3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Износ клемм зависит от силы нажатия для соприкосновения пластин, жесткости и размера поддерживающей пружины и физических свойств материалов. Увеличение показателей плавления металла и жесткости пружины ведет к уменьшению износа.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Разрыв проводов

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Монтаж аппарата наружного типа

Установить выключатель на стену можно своими руками. Для открытого (накладного) прибора используется наружная проводка. Кабели обязательно прячутся в специальные защитные короба декоративного типа или изолируются с помощью гибких кожухов из гофрированного пластика. Поэтапный процесс установки накладного прибора:

  1. Монтаж выключателяПеред работой обесточивается питающий провод.
  2. Выключатель разбирается, для этого клавиша вытягивается за края по направлению к себе.
  3. С прибора снимается защитная крышка, чтобы освободить внутренний механизм устройства. Затем отжимаются фиксаторы, поддерживающие лицевую панель.
  4. Корпус выключателя прикладывают к стене по уровню и размечают место установки (обозначают точки крепления).
  5. Механизм извлекают из корпуса.
  6. Наружный кожух фиксируют на стене выбранными метизами.
  7. В выключатель заводят кабели и подключают их в соответствии со схемой проходного выключателя, при этом провода в корпус заводятся вместе с гофрированным кожухом.
  8. Прокладывается провод, который подает напряжение к светильнику.
  9. Собирают выключатель, устанавливают лицевую крышку и ставят нажимную клавишу на место.

Вариант тумблера со скрытым механизмом

Клеммы и корпус выключателяРеверсивные выключатели используются в общественных помещениях значительной площади и тех, что имеют противоположные выходы (в проходных галереях, тоннелях, коридорах). В большинстве случаев проходные переключатели устанавливаются на привычное место у входа и выхода. В квартире выключатели ставят в удобном месте, например, один стоит у входа в спальню, а второй размещается недалеко от кровати.

Внутренний выключатель монтируется, если проведена скрытая проводка в стенах по предварительно выполненным бороздам. На провода надевается гофрированный шланг. Под выключатель в толще стены сверлится посадочное отверстие с помощью коронки. Корпус коробки крепится с помощью гипса или саморезов.

Коробка для установки выключателя проходного типа берется просторная, поскольку в ней располагаются пучки проводов и проходят кабели к другим приборам и светильникам. После прокладывания провода от распределительного щита делается подсоединение жил к контактам выключателя по разработанной схеме.

Для удобства скрутки концы кабелей зачищаются от изоляции на длину до 3 см. Если расключение осуществляется с помощью колодок, то концы освобождаются от изоляции на 1 см. Питающий провод нужно поставить так, чтобы он соединял второй выключатель со входным контактом.

Контакты ламп подсоединяются к нулевому проводу. Фаза подключается к одному из ПВ. Контакты последовательно подсоединяются через распределительную коробку в комнате, после этого направляются ко всем осветительным приборам. Для удобства работы кабели маркируются или сразу используются изделия разного цвета.

rusenergetics.ru

схема подключения на 2 точки наглядно

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.

Проходной выключатель, схема подключения на 2 точкиПроходной выключатель, схема подключения на 2 точки

После обучения будет не сложно создать удобную для себя схему управления освещением

Содержание статьи

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролетаПример грамотной реализации освещения лестничного пролета

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

  • Высокая надежность и низкая стоимость типового изделия.
  • Простота монтажа и отсутствие сложных настроек.
  • Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
  • Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещениемНадо уточнить места в помещениях, где необходимо иметь управление освещением Надо уточнить места в помещениях, где необходимо иметь управление освещением

Как функционирует проходной выключатель: схема подключения на 2 точки

Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Принцип работы приборов переходного типа можно изучить по следующей картинке.

Схема подключения двух выключателейСхема подключения двух выключателей

Схема подключения двух выключателей

В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.

Подготовка к реализации проекта

Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:

  • Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
  • Оболочку синего цвета используют при выборе «нулевого» провода.
  • К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.
Цветная маркировка предотвращает ошибки в процессе монтажаЦветная маркировка предотвращает ошибки в процессе монтажа

Цветная маркировка предотвращает ошибки в процессе монтажа

Подойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:

  • НГ – не горючие;
  • FR – повышенная стойкость к открытому пламени;
  • LS – низкое выделение дыма в процессе горения.

В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:

Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.
На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

Для выполнения рабочих операций понадобятся:

  • Отвертки с крестообразными и плоскими шлицами.
  • Нож и бокорезы.
  • Строительный уровень, рулетка.
  • Отвертка щуп со встроенным индикатором фазы.
Индикаторные отвертки разных видовИндикаторные отвертки разных видов

Индикаторные отвертки разных видов

Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:

  • установку кабелей в стальных или медных трубах;
  • открытый монтаж.

Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.

Статья по теме:

Индикаторные отвертки разных видовИндикаторные отвертки разных видовРозетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Пошаговый монтаж схемы подключения проходного выключателя с 2х мест

Следующая инструкция поможет правильно выполнить все операции:

  • Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.
Пример разметки стенПример разметки стен

Пример разметки стен

  • Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.
Создание штроб в стенах с применением электроинструментаСоздание штроб в стенах с применением электроинструмента

Создание штроб в стенах с применением электроинструмента

  • Горизонтальные линии должны располагаться на одном уровне.
Для точной разметки пригодится строительный уровеньДля точной разметки пригодится строительный уровень

Для точной разметки пригодится строительный уровень

  • Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
  • Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
  • Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.
Установка выключателя в монтажную коробкуУстановка выключателя в монтажную коробку

Установка выключателя в монтажную коробку

  • Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

 Управление двух ламп Управление двух ламп

Управление двумя лампами

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типаУправление из четырех мест с добавлением двух переключателей перекрестного типа

Управление из четырех мест с добавлением двух переключателей перекрестного типа


Организация включения двух светильников в независимом режимеОрганизация включения двух светильников в независимом режиме

Организация включения двух светильников в независимом режиме

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателейОсвещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Как подключить проходной переключатель (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателейОсвещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей Загрузка…

aquatic-home.ru

Схема соединения проходного выключателя

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Эффективная схема подключения проходного выключателя из двух мест

    Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

    Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

    Но часто бывают случаи, когда такой способ управления светильниками неудобен.

    Общая информация

    Когда может быть неудобна классическая схема:


  • На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
  • В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.
  • Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.



    Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

    Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

    Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

    Схематические особенности

    Схема установки такого рода устройств не сложна, но требует внимательности.

    ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

    Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

    Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:

    • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
    • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
    • Соединительные провода (двух, трех и четырехжильные)
    • Два проходных коммутирующих устройства
    • Непосредственно светильник

    Примерная схема подключения проходных выключателей с двух мест выглядит так:

    • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
    • Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
    • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
    • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

    Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

    Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

    • На требуемые места установить перекидные коммутирующие конструкции
    • Вывести от них кабели трехжильные
    • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
    • Вывести от него (них) двужильный кабель
    • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
    • Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
    • Соединить их так, как описано выше

    При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

    Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

    Пошаговый монтаж

    Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

    • Обесточьте квартиру перед началом работ.
    • Внимательно проверяйте, где расположена фаза, а где ноль .
    • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
    • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
    • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

    Схема включения проходного выключателя из двух мест:

    За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

    К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

    Альтернатива

    Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

    Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

    Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

    Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

    Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.



    В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

    Схема проходного выключателя с двух мест: удобство использования

    В ыключатели – привычное и понятное электроустановочное оборудование. Казалось бы, что можно в них придумать нового и необычного, но и такое возможно. Схема проходного выключателя с двух мест позволит намного упростить жизнь относительно управления освещением что в больших двух- и трехэтажных домах, что в обычной квартире с проходной комнатой. Что такое и как работает, а также как можно подключить, сейчас детально расскажем.

    Схема проходного выключателя с двух мест

    Зачем нужен такой выключатель

    Проходной выключатель – если рассмотреть его особенности функционирования, переключатель используется для управления одним светильником из двух мест. Стандартные выключатели на такое не способны, хотя в некоторых ситуациях все-таки удобнее использовать именно переключатель.

    Такая схема работы прибора позволит сэкономить электроэнергию и пожалеет ваши ноги. Схема проходного выключателя, который функционирует из двух мест, может пригодиться если:

    • Нужно включать и выключать свет в длинном коридоре ;
    • Нужно включить свет на первом этаже для прохода на второй и там же его выключить;
    • Если у вас есть проходная комната;
    • Если вы ленивый человек, и зайдя в комнату и включив свет, не желаете вставать для того, чтобы его выключать.

    Если нужно включить свет на первом этаже для прохода на второй используем проходной выключатель

    Все эти проблемы способен решить проходной выключатель. То есть, включать вы его можете в одном месте, а выключать в другом и наоборот. Его функционирование не зависит ни от высотности здания, ни от отдаления выключателей друг от друга, ни от размеров комнаты. Важно только правильное подключение.

    Такой выключатель может руководить работой не только ламп любого типа, но и других электроприборов, которыми нужно управлять из двух мест.

    Схема работы и описание механизма

    Обычные выключатели имеют один контакт, а такие переключатели – два, то есть могут переключить фазу с первого на второй контакт и обратно. Именно на этом и позиционируется их работа.

    Схема проходного выключателя

    Как мы уже упоминали, «выключатель» – не совсем правильное название для такого прибора, так как он не выключает, а переключает фазы, значит, мы и будем его называть правильно, то есть «переключатель». Он по своему виду не имеет отличий, а отменности имеются обычного привычного электроустановочного прибора. Функциональные решения есть в конструкции контактов. Для понимания необходимо вспомнить, о том, как устроен обычный выключатель. Он предназначен чтобы подать ток в цепь или не подавать. Переключатель же имеет третий контакт, на который и переводит напряжение.

    Схема использования проходного выключателя

    Если воспользоваться стандартным выключателем, то он будет замыкать, или размыкать цепь, а переключатель размыкает соединение с единовременным замыканием другой цепи. Ею является контакт парного переключателя, такие устройства работают только в тандеме.

    Проходные выключатели работают только в тандеме

    Принцип работы таких переключателей похож на балансир. На фото вы можете увидеть различные схемы где проходные выключатели схема подключения из 2 мест. Самым популярными являются одно-, двух-, трехклавишные.

    Подсоединение переключателя

    Подключение такого переключателя не сложнее, чем обычного: отличие состоит только в числе контактных клемм и проводов, которые подводятся. У переключателя их три: два для переключателей и один от лампы.

    Схема подсоединения проходного переключателя

    От распределительной коробки к этому выключателю должен идти трехжильный провод для каждого компонента такой системы управления. Коробку для скрутки всех контактов лучше расположить возле одного из выключателей. В нее нужно завести:

    • Кабель, который будет подавать питание к приборам.
    • Кабель одного переключателя.
    • Кабель второго переключателя.
    • Кабель управляемого светильника.
    • Также здесь может присутствовать отводящая линия, которую будут использовать для питания других источников, но мы ее тут рассматривать не будем.

    Фазу подключают к общему контакту на вход от первого выключателя, два оставшихся подключают к аналогичным контактам второго выключателя. Общий контакт второго нужно соединить с проводом, который отходит от управляемого светильника. Второй провод, который остался от лампы, должен соединяться с нолем распаечной коробки.

    Для расключения проходных выключателей используем распаечные коробки

    Обратите внимание на сечение провода для выключателей: он должен соответствовать тому, который имеется в управляемом светильнике.

    Подбираем провод нужного сечения

    Управление одним светильником сегодня возможно из двух мест, и это не только удобно, но и экономично обосновано. В первую очередь, вы не будете мучить ваши ноги постоянными походами к выключателю, во-вторых, вы будете экономить электричество, а значит, и семейный бюджет. Схема подключения такого проходного переключателя из 2 мест не сложнее, чем у стандартного, но выгода заметно больше. Его можно монтировать в любом удобном месте, независимо от размеров комнаты и этажности здания.

    Видео-урок о подключении проходного выключателя с двух мест

    krovati-i-divany.ru

    Схема подключения проходного выключателя | Заметки электрика

    Здравствуйте, дорогие гости сайта «Заметки электрика».

    Сегодня Вашему вниманию я представляю статью про схемы подключения проходных выключателей (переключателей).

    Проходные выключатели предназначены для комфорта и удобства управления освещением с разных мест Вашей квартиры, коттеджа или дачи.

    Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет.

    Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

    Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример. В статье про установку розеток и выключателей читайте в каких местах и на какой высоте нужно устанавливать розетки и выключатели.

    Кстати, альтернативой переходным выключателям могут быть импульсные бистабильные реле или датчики движения для управлением света.

    А теперь рассмотрим, как правильно подключить проходной выключатель.

    Для этого нам потребуется приобрести в магазине проходные выключатели и провода для электромонтажа. Также нам не обойтись без инструмента электрика.

    О том, как выбрать сечение проводов и их цвета Вы можете узнать из следующих статей:

    А также не забываем читать про то,  как правильно соединять провода в распределительных коробках.

    Схема подключения № 1

    Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Вот так он выглядит:

    Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода).

    Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

    Схема подключения № 2

    Иногда необходимо управлять освещением в помещении с двух мест, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим управлять освещением в комнате с двух мест: с прихожей и из самой комнаты, но в люстре находится 5 лампочек. Т.е. нам необходимо управлять разными группами лампочек в люстре. Как это осуществить, смотрите на схеме ниже:

    На приведенной выше схеме в 1 группе подключены 3 лампочки, а во 2 группе — 2 лампочки. Количество лампочек в каждой группе можно менять как Вам удобно.

    Для этого нам потребуются два проходных выключателя, но уже не одинарных, как в предыдущей схеме, а двойных. Их еще называют двухклавишными проходными выключателями. Вот так он выглядит:

    У двойного (двухклавишного) проходного выключателя имеется 6 контактов (2 входа и 4 выхода).

    По сути это два одинарных выключателя в одном корпусе.



     Схема подключения № 3

    Данная схема предназначена для управления освещением из трех мест. Она мало чем отличается от предыдущих схем. Разница заключается в том, что в нее включен еще один проходной выключатель двойного спаренного типа, или его еще называют перекрестным, который отличается от одинарных и двойных. Он имеет 4 контакта (2 входа и 2 выхода).

    При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

    P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

    Если статья была Вам полезна, то поделитесь ей со своими друзьями:


    zametkielectrika.ru

    Схема подключения проходного выключателя с 2х мест: инструкция

    Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

    Схема подключения проходного выключателя с 2х местВнешний вид проходного выключателя

    Содержание статьи

    Что такое проходной выключатель и его отличительные особенности

    Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

    Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

    Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

    Для помещений большой площади лучше предусмотреть два переключателяДля помещений большой площади лучше предусмотреть два переключателя

    В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

    Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

    Устройство и принцип работы проходного выключателя

    Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

    Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

    Обычный выключатель может работать только в двух положениях:

    • «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
    • «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.
    Обычный выключатель только замыкает и размыкает цепьОбычный выключатель только замыкает и размыкает цепь

    Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

    Внимание! Проходной выключатель отличается от обычного контактной системой.

    Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

    Проходной выключатель позволяет замкнуть одну из двух цепейПроходной выключатель позволяет замкнуть одну из двух цепей

    Как сделать проходной выключатель из обычного: порядок выполнения работ

    Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. В таком случае возникает вопрос о том, как сделать проходной выключатель из обычного, чтобы он по своим возможностям и характеристикам не уступал покупному. Сделать это можно в следующей последовательности:

    ФотоОписание работ
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работБерем обычный двухклавишный выключатель. Желательно, выпущенный под товарными знакам Анам, Легранд, Панасонник, а также других производителей, чьи устройства имеют модульную конструкцию. От использования других изделий стоит отказаться.
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСнимаем один из модулей, переворачиваем его, предварительно освободив защелку, и устанавливаем на прежнее место. Учитывая, что элемент находится в перевернутом состоянии, закрепить его на прежнем месте будет невозможно. Для фиксации модуля используем термоклей или жидкие гвозди.
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСобираем переключатель. Получаем два выключателя, работающих в противофазе.
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работУстанавливаем перемычку между контактами с одной стороны, которая будет выступать в роли общего контакта переключателей. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

    Если решено приобрести уже готовый, следует помнить, что производители предлагают проходные выключатели различного типа, допускающие управление одним или несколькими источниками света. Чтобы при эксплуатации электрической сети не возникало трудностей, стоит заранее узнать, как установить проходной выключатель, исходя из его конструктивных особенностей. Здесь возможно несколько вариантов, каждый из которых заслуживает особого внимания.

    Как подключаются разные проходные выключатели различного типа

    В каталогах производителей можно найти проходной выключатель:

    • Одноклавишный, у которого есть два входа и один выход;
    • Двухклавишный, с четырьмя выходами и двумя входами;
    • Трехклавишный, у которого есть шесть выходов и три входа;
    • Перекрестный. У таких устройств есть два или три входа и выхода. Они позволяют управлять светом сразу из трех и более мест.

    Приступая к выполнению монтажных работ, следует узнать, как правильно подключить проходной выключатель выбранного типа. Это позволит избежать типовых ошибок и гарантирует безопасную эксплуатацию электрической сети.

    Особенности и схема подключения проходного одноклавишного выключателя

    Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

    Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Из инструмента потребуется:

    • Обычная и индикаторная отвертка. С помощью первой можно будет закреплять клеммы, а с помощью второй – контролировать напряжение;
    • Пассатижи. При их отсутствии можно воспользоваться бокорезами;
    • Инструмент, с помощью которого можно будет удалить изоляцию;
    • Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
    • Рулетка, чтобы можно было отмерить провод необходимой длины;
    • Перфоратор для крепления элементов системы к стене.

    Особенности схемы подключения двухклавишного проходного выключателя

    В отличие от одноклавишных двухклавишные устройства имеют более широкие функциональные возможности. С их помощью может осуществляться управление сразу двумя источниками освещения. Благодаря этому возможно последовательное включение и отключение ламп в двух соседних комнатах. Пройдя, например, длинный коридор, можно будет отключить в нем свет, а затем включить свет в спальне. Перед сном можно будет погасить свет уже около кровати.

    Если требуется подключение проходного двойного выключателя, монтажные работы стоит выполнить собственными силами в следующей последовательности:

    ФотоОписание работ
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работЗнакомимся со схемой проходного двухклавишного выключателя, которая находится на самом устройстве. По ней можно проконтролировать в будущем правильность выполнения работ.
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПодключаем провода. 2-ая клемма и 5-ая являются запитывающими. Третья, шестая, первая и четвертая идут на второй выключатель и подключаются к клеммам, обозначенным такими же цифрами. Белый провод – это фаза. Аналогичным образом соединяем провода на втором переключателе.
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работВ распределительной коробке соединяем соответствующие провода обоих выключателей. Сначала ноль соединяется с обоими источниками света, затем приходящую фазу соединяем с обеими подачами одного из переключателей. Соединяем переключатели между собой, ориентируясь на цветовую маркировку.
    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПосле соединения всех проводов сверху устанавливаем защитную крышку. Проверяем работоспособность системы.

    Зная, как подключить двойной проходной выключатель, можно смело брать за работу, предварительно подготовив все необходимые инструменты. Их перечень был перечислен ранее.

    Внимание! Чтобы работоспособность системы освещения не вызывала нареканий, следует при выполнении работ соблюдать предельную осторожность. Неправильное соблюдение проводов может стать причиной короткого замыкания.

    Статья по теме:

    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСхема подключения двухклавишного выключателя довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данной статье мы подробно рассмотрим нюансы монтажа выключателей своими руками.

    Порядок подключения трехклавишных проходных выключателей

    Схема подключения проходного тройного выключателя имеет ряд особенностей, так как предполагается использование достаточно большого количества проводов. К такой системе прибегают при монтаже системы освещения в двухэтажном частном доме. При установке тройного выключателя можно включать/выключать свет на втором этаже, находясь на первом. К системе могут подключаться три источника освещения.

    Внешний вид трехклавишного переключателяВнешний вид трехклавишного переключателя

    Соединение и распределение проводов осуществляется в распределительной коробке. К первому выключателю подводится семижильный провод. Одна из жил используется для подвода фазы, которую подключают к трем входным клеммам. К выходу подключают три пары проводов, которые соединяются со вторым проходным выключателем. В итоге получаются три независимых контура, в состав которых входят светильники.

    Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

    Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

    Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

    Наглядная схема подключения проходного выключателя с 2х мест: видео-инструкция выполнения работ

    Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

    При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

    Схема с двумя проходными выключателями, допускающее управление двумя нагрузкамиСхема с двумя проходными выключателями, допускающее управление двумя нагрузками

    Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

    Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

    Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

    Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

    Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

    Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

    Схема подключения проходного выключателя с 4х мест: актуальная информация

    Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

    Схема подключения лампы к четырем выключателямСхема подключения лампы к четырем выключателям

    Внимание! Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки.

    Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

    Обзор производителей проходных выключателей: популярные модели

    Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

    • Legrand;
    • Schneider Electric;
    • ABB;
    • Viko;
    • Lezard.

    Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

    Legrand: стоимость наиболее популярных моделей

    При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

    Schneider Electric: стоимость наиболее популярных моделей

    Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

    Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работ

    ABB: стоимость наиболее популярных моделей

    Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

    Viko: стоимость наиболее популярных моделей

    Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

    Lezard: стоимость наиболее популярных моделей

    Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

    Заключение

    Таким образом, проходные выключатели актуальны для любого здания и помещения. Их можно устанавливать не только в длинных коридорах или помещения большой площади, но и в небольших спальнях. Расположив один выключатель у входа в комнату, а второй около кровати, можно не беспокоиться о вовремя не выключенном свете. Отключить или наоборот включить свет можно, находясь в постели. Широкий модельный ряд позволит подобрать подходящий вариант для конкретного помещения. Схема подключения выбирается индивидуально в зависимости от имеющихся потребностей и площади помещения.

    Предыдущая

    ОсвещениеСам себе электрик: схема подключения двухклавишного выключателя

    Следующая

    ОсвещениеВыбор, применение и характеристики светодиодов: полезные сведения и профессиональные рекомендации


    Понравилась статья? Сохраните, чтобы не потерять!

    ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

    homius.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
