Дымоход буржуйки в гараже – как сделать в стене, через крышу?

Содержание

через стену и крышу, схема монтажа

Выбор материала изготовления дымохода для буржуйки

Конструкции дымоотведения часто возводятся из кирпича, однако, поскольку буржуйка является переносной печью, подобный вариант для нее не подходит. Отличной заменой кирпичу станет металл или асбестоцемент для самой верхней части трубы. Именно эти материалы удобны в работе даже для новичков в строительстве, а также способны выдерживать высокую температуру.

Наиболее подходящим металлом для изготовления трубы дымохода является нержавеющая сталь.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Особенности при составлении чертежей и работе

Так как правильно сделать дымоход для буржуйки можно, только разобравшись в конструкционных особенностях и особенностях работы с используемым материалом, следует изучить несколько рекомендаций:

  • Поскольку дымоход после долгого времени эксплуатации может прогореть и потребовать замены, лучше остановиться на разборной конструкции, которая будет занимать минимум места. Так, дымоход для буржуйки можно разбить на части, доходящие до стены или перекрытия, и элементы, выходящие наружу, а в случае необходимости произвести замену.

Советуем изучить подробнее статью об установке дымохода из сэндвич-трубы своими руками в дополнение к данной статье.

На схеме показан правильный монтаж и вывод дымохода через крышу

Совет: Дополнительно скрепить и загерметизировать швы между частями дымохода для буржуйки можно с помощью асбестового шнура или жаростойкого герметика.

  • Конструкция дымохода может быть разделена на две детали, одна из которых выводит дым, а другая играет теплообменную роль. Если дымоход создается для гаража, который не нужно постоянно отапливать, можно сделать дымоход для буржуйки через стену с прямым доступом к улице. В ином же случае трубу нужно провести по помещению.

Рекомендуем прочитать статью об устройстве коаксиального дымохода и найти ответы на интересующие вопросы.

Регулировать теплообмен поможет заслонка, вмонтированная внутрь буржуйки у входа в дымоход

Современные модели буржуек имеют множество модификаций, что позволяет эффективно отапливать большие помещения и использовать агрегат с большим уровнем безопасности. При наличии определенных навыков можно перенять некоторые элементы при создании дымохода для буржуйки своими руками:

  • С помощью специального плотного запора исключить риск задымления.
  • Добавить задвижки, которые помогут контролировать интенсивность горения.
  • Приобрести систему, которая перерабатывает выделяемые газы, повышая тем самым производительность.
  • Выполнить отделку огнеупорным материалом, чтобы тепло уходило медленней, а конструкция не перегревалась.

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

  • Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.
  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

  • Установка проходного стакана в проделанное отверстие.

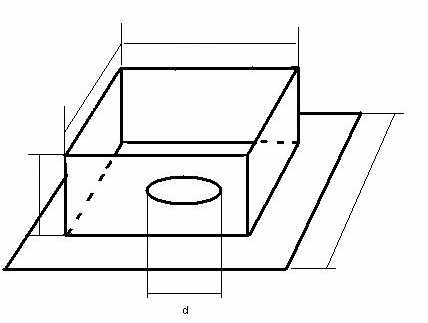

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.
Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Простой уход за дымоходом для буржуйки

Для увеличения срока службы агрегата и правильной его работы нужно каждый год перед началом сезона выполнять малозатруднительные работы:

  • Осматривать дымоход на предмет наличия дефектов, образованных за счет появления ржавчины или других причин.
  • При необходимости два раза в год прочищать внутреннюю часть дымохода от сажи. Механическое очищение с помощью ерша и гири для подобного дымохода не слишком подходит, поэтому лучше применять особые химические вещества, сжигаемые вместе с топливом и способствующие удалению сажи.

Видео: установка и монтаж дымохода для буржуйки

Соблюдая все правила во время строительства и использования дымохода буржуйки, можно получить полноценную систему отопления, способную безопасно обогреть и гараж, и целый дом.

kamin-maker.ru

Дымоход для буржуйки в гараже или мастерской: монтаж своими руками

Буржуйка — это металлическая переносная печь длительного горения. Используется в быту с давних времен. В настоящее время она не утратила свою актуальность. Ее устанавливают в гаражах, мастерских, летних домиках и дачах, не только как отопительный прибор, но и как элемент декора. Современные дизайнерские решения вполне позволяют установить печку даже в элитном доме.

Но простота конструкции не говорит о том, что при установке можно относиться халатно к обустройству места монтажа дымохода для печки буржуйки. Перед тем как поставить печь необходимо сделать основание, то есть проложить под нее огнеупорный материал, чтобы случайно упавшие угольки и тепло от печи не вызвали пожар. Далее нужно выбрать место, где пройдет дымоход для буржуйки в гараже или ином помещении.

Буржуйка по сей день остается очень популярным видом печи длительного горения

Выбор места под дымоход

Первым встает вопрос, из чего сделать дымоход для буржуйки. Обычно материал на изготовление дымохода для печки буржуйки подбирается согласно его назначению. Для переносной печи нет смысла обустраивать кирпичные сооружения, достаточно взять металлическую или асбестовую трубу. Но лучше посоветоваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем начать собирать конструкцию, лучше снять все размеры и сделать хотя бы набросок. Так как дымоход для буржуйки подвесная конструкция и все повороты и места соединения желательно продумать заранее. Особенное внимание необходимо уделить местам прохождения сквозь стены, потолки и кровлю, а также просчитать количество и форму изгибов, определить длину дымохода для буржуйки.

На сегодняшний день в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное, как рассчитать дымоход для буржуйки, правильно определить его диаметр. В печках заводского производства уже существует небольшой отрезок выходной трубы, поэтому подобрать диаметр дымохода для буржуйки просто. Составляющие комплектуем согласно конструкции, так как существует 3 вида вывода дымохода:

  • в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум соприкосновений с другими поверхностями. И после демонтажа можно просто поставить вентиляционную решетку. Обычно вывод дымохода для буржуйки через стену делают на высоте 20-25 см от потолка;
  • в потолке. Довольно затратная конструкция, так как, необходимо пройдя потолок не попасть в стропильную систему. Далее провести трубу, прорезав кровлю так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного строения добавится дырка между этажами. Проводя все эти работы необходимо учитывать пожара безопасность;
  • в стене на уровне выхода из буржуйки. Самый пожара безопасный способ, так как весь дымоход находится снаружи. Но он имеет ряд недостатков, главным из которых является быстрое остывание трубы. В связи с этим, холодный воздух вытягивает тепло с печи и в последующем из помещения. То есть после того как печь прогорела, необходимо перекрывать дымоход, Чтобы через него не выстудить помещение.

При обустройстве дымохода для буржуйки в гараже или мастерской, чаще выбирают первый метод, как самый эффективный.

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

  1. соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
  2. собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
  3. при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
  4. выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
  5. дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

  • трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
  • тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
  • колпак, устанавливаемый на конце дымохода;
  • герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
  • битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Полезные советы при обустройстве дымохода

Печка буржуйка, это самый оптимальный отопительный прибор для небольших, редко отапливаемых помещений. И ознакомившись, как правильно сделать дымоход для буржуйки, желательно придерживаться определенных советов:

  • изготавливая сборную трубу внутреннюю часть ее пропустить под наклоном вдоль стены, чтобы теплоотдача шла не только от печи, но и от дымового канала;
  • прямоточный дымоход устанавливать в помещениях, рассчитанных на кратковременное пребывание. Так как при такой конструкции тепло в помещении держится, пока горит печь и это правильный дымоход для буржуйки в гараже, после ухода помещение быстро остывает и не создается испарина на замках и петлях ворот;
  • в местах изгиба необходимо предусмотреть дверцы для ревизии. При помощи троса, ершика и отвеса производить периодическую чистку дымохода от сажи;
  • на стадии составления чертежа дымоотвода печи, постараться избежать прямых углов, чтобы не создавать помех дымовому потоку;
  • ознакомиться, как рассчитать диаметр дымохода для буржуйки, в случае, если она выполнена своими руками. Для этого необходимо определить объем топки умножить на 2,7 и получится внутренний размер в мм;
  • для уменьшения образования сажи наружную часть трубы желательно утеплить;
  • предусмотреть возможность установки заслонки, чтобы уменьшить отток тепла в трубу.

При правильном монтаже и соблюдении правил безопасности и эксплуатации печка буржуйка будет незаменимым источником тепла в любые морозы. А правильный дымоход для буржуйки не предоставит хлопот во время топки.

prohlados.ru

Как сделать дымоход для буржуйки своими руками в гараже

В холодное время года любое помещение, где находятся люди, требует отопление, гараж не является исключением из этого правила. И одним из самых популярных способов отопления гаража, остается использование проверенной временем буржуйки. А для безопасного эксплуатирования, крайне важно правильно выполнить дымоход для буржуйки в гараже, каким образом это осуществить, мы рассмотрим далее.

Виды исполнения дымохода

Существует три основных принципиальных вида построения дымохода для буржуйки:

  • Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
  • Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
  • Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.

Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.

Схема вывода дымохода через крышу

Монтируем дымоход

В настоящее время проблем с приобретением комплектующих для осуществления производства дымохода нет абсолютно никаких проблем. А вот самостоятельное осуществление производства труб крайне нежелательно, ведь при производстве трубы необходимо учесть множество факторов, а без применения специальных это становится практически невыполнимым. Лучший способ сэкономить, это собрать самостоятельно дымоход из купленных комплектующих.

Для осуществления работы потребуется:

  • Трубы металлические;
  • Колена для осуществления стыков. Они помогут осуществлять изгибы дымохода;
  • Специальная «шляпка» монтируемая на конце трубы;
  • Огнестойкий герметик либо асбестовый шнурок, для обработки мест соединений;
  • Любой теплоизоляционный материал;

Заслонка вмонтированная в трубу, отлично контролирует теплообмен

Первым этапом определяем будущее место установки самой буржуйки.

Затем определяем на стене место прокола, для прохождения трубы дымохода, затем, если гараж кирпичный, то пробиваем отверстие, а если металлический, то прорезаем отверстие больше диаметром, чем сама труба.

Далее в отверстие вставляем трубу (проходной стакан), а оставшиеся щели вокруг него в случае кирпичной стены забиваем минеральной ватой и облагораживаем раствором или металлическим колпаком, на металлической стене замазываем герметикам.

Далее на патрубок стоящей печки с использованием герметика садится нижний элемент дымохода. Он обязан быть зафиксирован на патрубке печки хомутом, это требование техники безопасности.

Следующим этапом устанавливаем колено, соединяющее наш стакан с нижним элементом дымохода, при этом стык обрабатываем герметикам. Все внутренняя часть дымохода считается завершенной и стоит переместиться на улицу.

На патрубок, торчащий из стены, так же устанавливается колено таким образом, чтобы его свободный выход смотрел вертикально вверх.

Далее устанавливается труба, такой длинны, чтобы она была выше уровня крыши вашего гаража и на ее конце монтируется «грибок» защищающий от дождя и листвы внутреннюю часть трубы.

Для надежности внешняя часть трубы крепится кронштейнами и утепляется (можно использовать минеральную вату в качестве утеплителя).

Схема вывода дымохода сквозь стену

Уход, продлевающий службу

Для обеспечения надежной работы агрегата нужно перед каждым новым сезоном производить несложные манипуляции по уходу за дымоходом, а именно:

  • Производить визуальный осмотр на возможного появления повреждений из-за воздействия ржавчины или любого другого вредного воздействия;
  • А так же очищать трубу от сажи. Лучше использовать специальные химические присадки, добавляемые в сжигаемое топливо. При сгорании они вступают в химическую реакцию с сажей, отложившейся на стенках трубы и тем самым очищая ее.

Выполнив несложные правила производства дымохода во время монтажа, а так же периодически выполняя проверки его, вы получите хорошую систему отопления для гаража, которая прослужит вам долгое время.

vseogarage.ru

Дымоход для буржуйки в гараже своими руками: как сделать

Краткое содержание

Буржуйка

Буржуйка, которая используется на протяжении многих лет, все еще популярный предмет обихода, который помимо обогрева несет в наши дома уютную атмосферу и спокойствие. Благодаря тому, что габариты изделия не очень велики, она отлично поддается транспортировке, а ее установка не требует дополнительных затрат.

Для того чтобы установить буржуйку в своем доме, первое, что нужно сделать, это подыскать место, где будет расположен данный предмет обихода.

Второе что необходимо сделать, это подобрать материал, из которого будет изготовлен дымоход для буржуйки.

Буржуйка, как и другие виды печей, имеет две основные части:

Колённый дымоход

  • Труба,
  • Внутренние элементы конструкции.

Трубу обычно изготавливают из металлических листов своими руками, а в последнее время все чаще используют коленный дымоход.

Кроме этого, буржуйка может иметь горизонтальное направление и вертикальное. В горизонтальном варианте предусмотрен мешок, где будет концентрироваться тепло, что улучшит показатели обогрева помещения.

Для вертикального варианта все немного сложнее. Чтобы улучшить показатели обогрева, предусмотрены несколько изогнутых каналов. Это позволяет задержать некоторое количество дыма, тем самым увеличивая теплоотдачу, а также увеличивая длительность использования печкой.

 Материалы

Дымоходы из металлической трубы

Одним из достоинств буржуйки является ее компактность, поэтому использование кирпичного дымоотвода, не вариант. Если планируете установить дымоход для буржуйки в гараже, то отдайте предпочтение металлическим или асбестовым трубам.

Изготовление дымохода

Металлический вариант, более легкий в обработке, и выполнить это своими руками достаточно просто. Необходимо позаботиться о прорубке перекрытий для вывода продуктов горения.

Асбестовый вариант используют только для верхней части дымоотвода, самую большую температуру, которую может выдержать этот материал, равняется 300 0С.

Нужно учитывать, что дымоход должен состоять из нескольких элементов, в случае поломки, легче отремонтировать один отрезок, чем полностью всю конструкцию.

Монтаж дымохода из нержавейки

Для изготовления дымоотвода своими руками вам понадобятся:

  • Металлическая труба, или листовой металл, из которого ее можно сделать. Диаметр должен быть не менее 16 см, этого вполне достаточно, чтобы выполнить функции основного дымохода.
  • Тройник с тем же диаметром, на одном конце которого должна быть заглушка.
  • Колена для стыков. Это поможет повернуть и изогнуть дымоход. Одно колено должно соответствовать размерам: 10х120 см, все остальные 16х120 см.
  • «Гриб», устанавливающийся на конце дымоотводной трубы.
  • Герметик или асбестовый шнур, для укрепления швов.
  • Материалы для теплоизоляции.
  • Битумная смола.

Монтаж дымохода

Многие зададутся вопросом, как сделать дымоход для буржуйки? Следуя правилам данного процесса это можно сделать своими руками, не пользуясь помощью специалиста.

Монтаж и утепление дымохода

Монтаж дымоотвода своими руками должен начинаться с определения местонахождения, где будет соединение наружной и внутренней части буржуйки. Это вполне может быть чердак, или свободное расстояние под крышей. На корпус буржуйки размещают все детали по очереди. На выходе из буржуйки можно воспользоваться не только тонким металлом, но и чугунным коленом. Второй вариант предпочтительнее, ведь срок службы в этом случае, заметно увеличится.

Элементы трубы необходимо устанавливать до того момента, пока высота не дойдет до отмеченного расположения соединения.

В месте прохождения перекрытия подготавливают отверстие, с большим диаметром, чем у трубы. Это проделывают для лучшей фиксации и обмазывания в месте где пересекается линия перекрытия.

Если возле проходящей трубы располагаются легковоспламеняющиеся материалы, их обязательно убирают или изолируют. Это обезопасит ваше строение от возгорания, ведь в момент повышения температуры в печи, труба тоже сильнее прогревается, это приведет к вероятности возгорания.

В подготовленное отверстие закрепляют проходной стакан, в который заводят трубу. Следующий этап, это стыковка внутреннего и внешнего элемента трубы. Высота дымоотвода должна, закончится выше уровня крыши, минимальное расстояние это 10 см. Место вывода через крышу так же заделывают, как и внутреннюю часть пройденного перекрытия:
  • Подготовить отверстие в кровле с большим диаметром, чем у трубы.
  • Для заделки можно воспользоваться теплоизолирующим материалом.
  • Выведенная труба фиксируется при помощи жестяного листа. Если жестяного листа под рукой не оказалось, можно применить кирпич.

Чтобы кирпичная кладка удерживала трубу качественно, необходимо подготовить для нее основание. Образовавшиеся щели между кирпичами необходимо замазать ором из глины.
Снаружи труба обмазывается битумной смолой и заворачивается теплоизолирующим материалом. Его функции отлично выполнит минеральная вата. В образовавшемся расстоянии между трубой и верхней частью дымохода нужно расположить блюдце, оно исключит проникновение горячих частиц.

Гриб для дымохода

На верхнюю часть дымоотвода устанавливают «гриб», который будет охранять трубу от попадания различных загрязняющих предметов и погодных условий.После окончательной установки конструкции можно приступить к отделке швов. Это выполняют своими руками, используя для этого герметик. Это позволит избежать проникновения дыма внутрь строения. Выбирая герметик, обратите внимание на его характеристики, он должен выдерживать достаточно высокую температуру.

После высыхания герметика, можно проверять выполненную работу. Для этого печь затапливают и наблюдают за выходом дыма. При правильном сборе устройства дым не попадает в помещение, а выходит наружу.

Уход

  • Рекомендуется регулярно делать проверку на предмет деформирования. Незамеченные вовремя дефекты, приведут к разрушению конструкции.
  • Не реже одного раза в год необходимо делать прочистку. Для этих целей вполне подойдут и народные средства и современные.

Видео: Как устранить течь на крыше возле трубы

kaminyn.ru

Как сделать дымоход для буржуйки

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

sam-stroitel.com

Из чего сделать дымоход для буржуйки и как его смонтировать — СамСтрой

Основная проблема при установке печки – из чего сделать дымоход для буржуйки и как его смонтировать. Выбор в данном случае может склониться к одному из двух вариантов труб, выполненных из асбестоцемента или металлического листа.

Выбор материала для дымохода

Дымоход для буржуйки своими руками из асбестоцемента изготавливается редко. Причин этому более чем достаточно:

  1. Температурный порог слишком низкий – всего 300 градусов;

  2. Шероховатость внутренней поверхности является причиной довольно быстрого засорения сажей;

  3. Сажа, накопившись в трубе, в конечном итоге загорается, что приводит к прогару дымохода;

  4. Асбестоцементные трубы громоздки и дороги;

  5. Материал подвержен ускоренному разрушению под воздействием веществ, содержащихся в окислах.Таким образом, именно металлический дымоход является наиболее приемлемым вариантом при монтаже буржуйки. Расчет нужно делать на нержавеющую или никелированную сталь, покрытие которой защищает материал от вредного воздействия окислов.

Принципы устройства дымохода

Если буржуйка установлена вне помещения, то единственной заботой при монтаже дымохода будет поиск трубы нужного диаметра, которую просто вставляют в приспособленное отверстие. Здесь труба потребуется только для того, чтобы дым из устройства выводился выше уровня человеческого роста и не мешал.

Если же буржуйка устанавливается не на открытом воздухе, то с дымоходом придется повозиться, однако при использовании металлических труб конструкция получается не слишком сложной, поэтому справиться с задачей установки дымохода на буржуйку сможет и неспециалист.

Горизонтальный и вертикально вытянутый аппараты несколько отличаются устройством дымоходов. Первый имеет «дымовой мешок», задерживающий отходящие газы и заставляющий их отдавать дополнительное тепло стенкам буржуйки.

Вертикальное устройство дымохода такой дополнительной камеры не предусматривает, поэтому замедление потока отходящих газов происходит за счет «коленного» исполнения дымоходов с изогнутыми каналами.

Здесь, кстати, есть выбор – приобретать ли для монтажа уже готовые трубы, колена и тройники или делать их самому из листового металла. Решение можно принять любое, но возиться с листами в основном имеет смысл лишь тем, кто обустраивает нестандартную печь.

Чтобы сэкономить, вместо нержавеющей стали иногда используют обычную «оцинковку» со стенкой не менее 0,6 мм толщиной.

Но в целом такой вариант не приветствуется – помимо специальных инструментов для этой работы потребуются серьёзные навыки жестянщика. Иначе добиться герметичности стыков будет очень трудно, ведь дым неизбежно будет просачиваться.

Кстати, профессиональные жестянщики изготавливают и сэндвич-конструкции. В них трубы меньшего диаметра оборачиваются минеральной ватой, а затем сверху надевается другая труба большего диаметра.

Варианты дымоходов

Устройство дымохода предполагает использование одной из трех возможных схем, отличающихся местом выхода трубы:

  1. Дымоход выходит из стены примерно в четверти метра от уровня потолка.Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.

  2. Дымоход выводится через потолок и кровлю.Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.

  3. Труба выводится сквозь стену поблизости от буржуйки.Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.

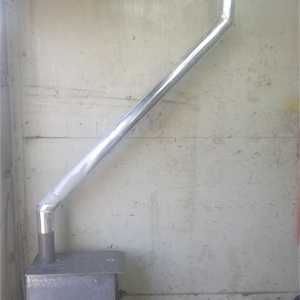

Специалисты, которые знают, как сделать дымоход для буржуйки в гараже, чаще советуют первый вариант, хотя он и более трудоемок, чем, например, третий, не говоря уж о втором. Второй же вариант в гаражах не используется вообще в связи с высокими требованиями по гидроизоляции стыков, пожарной безопасности и излишней сложностью.

Материал для монтажа

Чтобы знать, как рассчитать дымоход для буржуйки, т. е. количество колен, переходников, хомутов и длину труб, лучше всего заранее перед приобретением этих материалов составить небольшой чертеж. Он не должен быть профессиональным, однако все точные размеры на нем должны быть поставлены. На основе такой зарисовки продавец-консультант подберет все составляющие.

Важно также учитывать, что внутри стен не допускается никаких соединений – труба должна быть сплошная. Любые стыковочные узлы обязательно должны находиться не менее, чем в 30 см от любых перекрытий и стен. Это важное условие соблюдения норм пожарной безопасности. При прогаре трубы повреждённый участок легко можно будет демонтировать и заменить новым.

Диаметр дымохода для буржуйки необходимо выбирать, ориентируясь на патрубок самого отопительного прибора. Если он самодельный, то вычислить диаметр можно по простейшей формуле. Для этого объем топки в литрах нужно умножить на 2,7. Получится диаметр трубы для самодельного устройства в мм.

Монтаж дымохода

Если вы выбрали способ, как сделать дымоход для буржуйки в гараже, купили или изготовили основные элементы системы отвода дымовых газов, можно переходить к сборке.

Работа начинается с подготовки стен:

  1. За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.

  2. В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.

  3. Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.

Дымоход монтируется до перекрытия или стены:

  1. Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.

  2. Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.

  3. В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

Далее работы будут проводиться либо снаружи помещения, либо в чердачном пространстве:

1.В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.

2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

Как определить высоту трубы

Оптимальная высота конструкции обычно около пяти метров, в противном случае может возникнуть эффект обратной тяги. Однако правильный дымоход для буржуйки в гараже может быть и ниже. Относительно высоты трубы над кровлей существуют следующие правила:

  1. Если труба отстоит от конька крыши на 50 см и менее, то над ним она должна возвышаться на те же 50 см.

  2. Если труба отстоит от конька на расстоянии от 150 до 300 см, то верхушку трубы можно расположить на одном уровне с ним.

  3. Если расстояние более 3 м, то верх трубы располагается на уровне или чуть ниже конька.

    Если труба выходит из стены, то на патрубок, выведенный наружу, надевается колено, позволяющее ей вне здания занять вертикальное положение. Дымоход с внешней стороны стены утепляется и крепится к ней уголками или специальными кронштейнами. От дождей и попадания влаги дымоход обязательно защищается специальным грибком.

    После завершения монтажа всей конструкции швы тщательно обмазывают жаростойким герметиком для предотвращения прорыва дымовых газов в помещение.

При изготовлении дымохода работа не настолько сложная. Достаточно лишь определиться с местом выхода трубы из помещения, сделать эскиз, определить размеры и рассчитать диаметр, после чего можно смело идти за комплектующими. При сборке обязательно соблюдайте все предписанные правила и выполняйте работу аккуратно – от этого зависит ваша же безопасность при эксплуатации буржуйки.

samstroy.com

расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

pechnoy.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
