Модернизация идеи теплых полов своими руками

Я хочу рассказать об одной технической самоделке, которая, быть может, будет интересна многим домовладельцам.

Ее автором является мой сосед по даче, и я отправляю эту информацию с его согласия. И так как я был у него на «подхвате» при монтаже, то надеюсь, что правильно донесу суть изобретения.

Мой сосед построил своими руками добротный гараж. Он неплохо утеплен, в нем есть смотровая яма и даже небольшая комната для отдыха.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

А так как дома у него имеется подогреваемый электричеством теплый пол, то такую же систему он решил использовать и для отопления гаража, но в очень модернизированном виде.

Известно, что бывает два типа теплых полов — электрические и водяные. Сосед объединил обе эти версии и создал свою, оригинальную схему, так как отапливать одним электричеством гараж весьма накладно.

Читайте также:  Как укладывать паркет на теплый пол (пол с подогревом)

Конструкция самодельного теплого пола

Итак, система соседского теплого пола состоит из двух частей: нагревательной и распределяющей тепло. Первая сделана с использованием электричества, а вторая напоминает водяной пол. С нее и начнем рассказ.

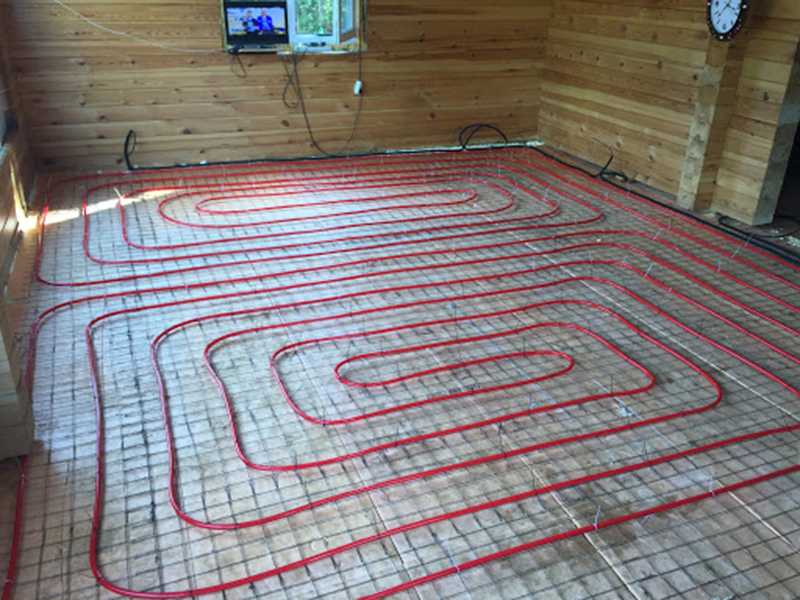

По всей площади гаража на пол мы уложили в виде петель металлопластиковую трубу. Причем по обе стороны от смотровой ямы сделали два контура, не зависящих друг от друга.

Трубу отделили от земли 10-сантиметровым слоем теплоизоляционной плиты из экс-трудированного пенополистирола. Когда это было сделано, мы залили трубу бетоном. Таким образом, при пропускании нагретой воды по трубе тепло не пойдет в грунт (ему преградит путь пенополистирол), а будет полностью распределяться по полу, который в свою очередь отдаст тепло всему гаражу.

Для подготовки теплой воды сосед приспособил всем известные ТЭНы (на фото — темный вертикальный цилиндр).

Теплоносителем в этой системе является вода. Ее постоянный подпор обеспечивает гидроаккумулятор (красный бак). Чтобы обеспечить циркуляцию воды в системе, предусмотрен насос. У соседа был старенький насос, так он туда его и приспособил, поставив для подачи охлажденной, отработанной воды в блок ТЭНов.

Уже две зимы функционирует эта система, и у соседа никаких замечаний к своему изобретению нет.

Читайте также:  Плитка и теплый пол в ванной комнате своими руками – пошаговая инструкция и фото

Теплый пол своими руками: мнение специалиста

Технология устройства теплого пола в жилище приобретает все большую популярность. Сегодня на практике используется несколько систем обогрева. В одном случае источником тепла могут быть трубы с горячей водой, в другом — электрический кабель. При этом отличие этих систем от других состоит в том, что они являются низкотемпературными нагревателями, равномерно распределяющими тепло по всей поверхности покрытия, прогревая его до 30°С.

Конструкция домашнего обогрева представляет собой многослойный пирог. В первый слой заливают основание из бетона, далее производят укладку гидроизоляции и теплоизоляции. Поверх теплоизоляционного слоя монтируют цементную или бетонную стяжку, которая включает в себя нагревательные элементы (рис. 1,2).

Следует отметить, что установка теплых полов на водной основе потребует сложных монтажных работ, стоимость которых довольно высока. Однако достоинством такой системы является небольшой расход энергии во время эксплуатации, которая не потребует больших финансовых затрат. В загородном доме, где площадь отопления большая, водяные полы будут более выгодными. Но нельзя забывать и о том, что в случае каких-либо протечек в трубах, их место довольно трудно обнаружить.

На практике часто возникает вопрос: какой вид обогрева лучше? Несомненно, предпочтение чаще отдают системам обогрева с электрическим кабелем. Они уже по всему миру зарекомендовали себя как практичные и безопасные системы отопления. Кроме того, они удобны и просты в монтаже и не требуют особого ухода. Электрические полы могут быть проложены в любой части дома и под любое напольное покрытие (плитка, дерево, ламинат, линолеум). В современных системах с электрическим обогревом существует возможность организовать подогрев не всей поверхности, а только какой-то части пола.

В помещении, оборудованном теплым полом, ощущается постоянное тепло и комфорт даже при снижении комнатной температуры. Никогда не возникнут сквозняки и воздушные вихри с микрочастицами пыли. Прежде всего, это связано с тем, что теплый пол имеет небольшую рабочую температуру (в отличие от радиаторной батареи, которая нагревается до 70°С).

Система теплых полов состоит не только из нагревательных элементов, она также оснащена аппаратурой терморегуляции (термодатчики и терморегуляторы). Датчики температуры воздуха позволяют поддерживать необходимую комфортную температуру в комнате на разной высоте. Так. на уровне головы температура держится в диапазоне 18-24°С, на уровне пола — 24-27°С. Подобное разумное отопление (обогрев) с вертикальным распределением тепла дает возможность снизить расход электричества.

Теплый пол – мнение профессионалов

Система теплый пол для начинающих монтажников

Напольные системы обогрева завоевывают все большую популярность, ведь помогают повысить тепловой комфорт в помещении. В загородном доме можно установить водяной или электрический теплый пол.

Теплый пол по сути представляет собой очень большой радиатор, уложенный горизонтально у вас под ногами. В отличие от конвекторов, в которых греется проходящий сквозь металлические трубки воздух, здесь благодаря инфракрасному излучению, испускаемому теплой поверхностью, нагреваются прежде всего окружающие предметы, в том числе наши тела.

Максимум комфорта

У нагретого и испускающего лучистое тепло пола есть большие преимущества перед его менее габаритными собратьями – радиаторами отопления. Они состоят: а) в самом правильном распределении тепла по высоте: от пола к потолку; б) в отсутствии сквозняков.

При использовании радиаторного отопления происходит снижение относительной влажности воздуха, приходится постоянно проветривать помещение, а конвекционные потоки вызывают высокую концентрацию пыли в помещении. В помещении с «теплым полом» создается максимальный тепловой комфорт, и находящиеся в нем люди чувствуют себя очень уютно.

Больше тепла!

Отдавать всю функцию отопления в доме только «теплым полам» экономически нецелесообразно. Ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. По нормативам – макс, температура пола 32 гр. При такой температуре пола выделяемого с поверхности тепла может не хватить для отопления: потери тепла окажутся больше. Придется всерьез озаботиться утеплением дома. Зато с помощью «теплых полов» можно решить задачу дополнительного отопления для создания наибольшего теплового комфорта. Как дополнение к основной системе отопления, «теплые полы» не создают проблем ни при проектировании, ни при монтаже, ни в ходе эксплуатации.

Я водяной, я водяной!

Определившись со схемой размещения «теплых полов», нужно решить следующий вопрос: каким им быть – водяным или электрическим?

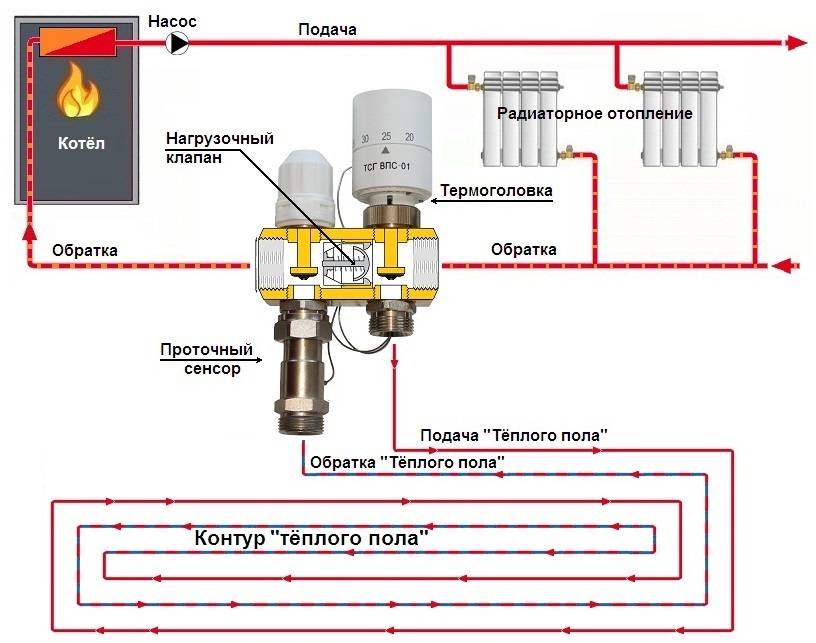

Водяной «теплый пол» — это по сути элемент единой системы отопления. Теплоноситель, как правило, горячая вода, проходит по трубам, уложенным в бетонную стяжку или непосредственно на теплоизолированный черновой пол под напольным покрытием, и нагревает поверхность пола. Естественно, требуется независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. Для этого устанавливается узел смешивания теплоносителя, состоящий из насоса, коллектора и термостатического смесителя.

Вода под ногами

Трубы, замоноличенные в стяжке, хорошо защищены от механических повреждений. Но при скрытом монтаже трудно бороться с протечками – обнаружить их сложно, а для доступа к поврежденной трубе придется вскрывать пол, ломать стяжку. Поэтому лучше  на  этапе  монтажа предусмотреть все меры,  позволяющие   исключить   повреждения. Важно выбирать качественные трубы и фитинги. В водяных «теплых полах» используются, как правило, гибкие трубы из сшитого полиэтилена или высококачественные   металлопластиковые трубы. При заливке бетона нужно поддерживать в трубах давление. И обязательно провести гидроиспытания перед заливкой стяжки.

Способы укладки теплых полов

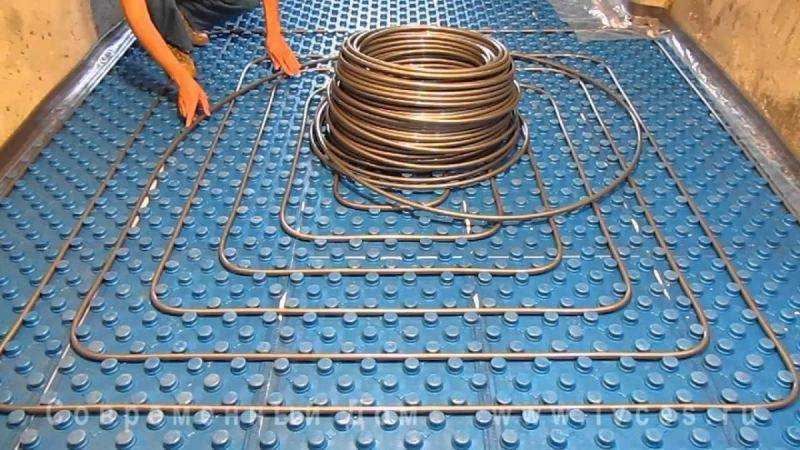

Самый простой и быстрый способ укладки водяного «теплого пола» — одиночным змеевиком. Обычно используется, если надо уложить пол на большой площади. Но у него есть минус: неравномерное распределение температуры по поверхности пола. Двойной змеевик – это модификация одиночного змеевика, отличающаяся тем, что подающие и обратные трубы идут параллельно друг другу.

Это обеспечивает более равномерное распределение тепла по поверхности пола, но больший разброс температур на малых участках. Самый лучший способ – спиралью. Он самый сложный для укладки, требует больше времени, но у него самое ровное распределение температуры по поверхности пола.

Трудности выбора

Водяные «теплые полы» экономичнее электрических. Ведь природный газ – самое распространенное топливо в системах отопления – гораздо дешевле электроэнергии (в пересчете на единицу выработанного тепла). Иное дело – регионы, где нет газификации.

Там остается единственный вариант — электрические «теплые полы», которые бывают стержневыми, пленочными и кабельными.

Стержневой ИК-пол

Интересное решение – саморегулирующийся карбоновый мат. Нагревающими элементами в нем служат карбоновые стержни, подключенные параллельно к токопроводящей шине, а за выделение тепла отвечает композиционный материал, содержащий мелкодисперсный графит. При нагревании происходит расширение материала, расстояния между зернами графита увеличиваются, и электрическое сопротивление возрастает.

Соответственно, падает выделяемая тепловая мощность. Мат можно отрезать от рулона прямо на месте, сколько требуется при монтаже. У входной двери и под окнами выделяемая   мощность – максимальная, а под мебелью и ковром – минимальная. Как и саморегулирующийся кабель, карбоновый мат не может перегреться и перегореть.

Пленочный ИК-пол

Нагревательным элементом пленочной инфракрасной системы служит тонкая полимерная пленка, поверхность которой испускает ИК-лучи. Между двумя слоями полиэстера запаяны сегменты из токопроводящего наполнителя (графита, карбона), к которым через проводники подается электрический ток. Пленка дает возможность устанавливать теплый пол даже под такие капризные напольные покрытия, как ламинат или ковролин.

При этом стяжка не требуется, пленку просто расстилают под напольным покрытием. В связи с этим пленочные полы могут быть установлены даже во время косметического ремонта всего за пару часов.

Регулируем температуру

Терморегулятор – устройство для управления функциями системы отопления. Когда температура достигает заданных показателей, система отопления отключается, а в случае остывания она вновь начинает свою работу. Терморегуляторы обычно устанавливают на стену, их количество и мощность определяют площадью «теплого пола». Терморегуляторы бывают электромеханические и электронные.

Первые отличаются простотой, надежностью и сравнительно невысокой стоимостью, но чаще их устанавливают в промышленных помеще-нях. Вторые – высокоточные, более удобны в использовании, оснащены ЖК-дисплеем. Среди электронных терморегуляторов выделяют программируемые устройства, позволяющие задавать необходимую температуру в определенные дни и время.

Кабельный пол

Полы на основе нагревательных кабелей делятся на кабельные секции и нагревательные маты. Кабельный пол представляет собой кабель с высоким удельным электрическим сопротивлением, замурованный зигзагообразно в бетонную стяжку, расположенную под напольным покрытием. Кабель укладывают на теплоизоляцию, покрытую фольгой, чтобы тепло шло по преимуществу вверх, а не во все стороны равномерно.

В качестве теплоизоляционного материала используется пробка или пенополистирол. Кабель обязательно снабжается двухслойной изоляцией, защитным экраном, поглощающим основную часть электромагнитного излучения, и герметичными соединительными муфтами.

Выбираем кабель

Резистивный кабель бывает одножильный и двужильный. Двужильный излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный.

В европейских стандартах прописано, что в помещениях, где находятся люди, необходимо использовать только двужильный кабель. Тепловыделяющий элемент саморегулирующегося кабеля – полимерная матрица, впрессованная между параллельными проводниками.

Саморегулирующийся кабель можно нарезать на куски любой длины. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную и даже пересекаться – кабель не перегреется.

Укладка по правилам

Электрический кабель укладывают под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя. Шаг укладки рассчитывают исходя из требуемой мощности.

Еще проще укладывать тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают по слою теплоизоляции и заливают цементно-песчаной стяжкой – вот и вся работа. Толщина стяжки от 2 до 5 см В продаже есть также сверхтонкие нагревательные маты на эластичной растягивающейся основе. Укладывают их в слой плиточного клея, толщина которого всего 8-10 мм.

Водяной пол Rehau своими руками – мастер класс

По периметру помещения крепят отстенную изоляцию – самоклеящуюся ленту из вспененного полиэтилена.

На всю поверхность пола  укладывают теплоизоляционные маты из пенополистирола, пенополиуретана или минеральной ваты.

Отгибают защитную пленку (фартук самоклеящейся ленты) и накрывают ею изоляционные маты.

Конец греющей трубы Rautherm присоединяют к коллектору. После укладки греющего контура трубу снова подводят к коллектору.

Систему заполняют водой.

Производят гидравлическую балансировку. Трубопроводы проверяют на герметичность.

Во время заливки цементной или гипсовой стяжки система твердения стяжки проводят тепловое испытание.

Стержневой пол UNIMAT своими руками

1. Очистите пол. Уложите тепло-отражающий материал. Подготовьте в полу место для датчика температуры пола.

2. Разложите маты Unimat Rail равномерно по площади пола и соедините полосы друг с другом.

3. Зафиксируйте маты на поверхности пола скотчем. Присоедините провода нагревательного мата к терморегулятору.

4. Установите датчик пола в монтажную гофрированную трубку и закрепите ее. Вставьте и соедините датчик с терморегулятором.

5. Подключите терморегулятор к электрической сети. Включите мат, проверьте его работоспособность и надежность соединений.

6.Равномерно нанесите цементную стяжку или плиточный клей. Включайте обогрев только после полного затвердения стяжки!

Пленочный пол CALEO

Уложите на поверхность пола теплоотражающий материал.

Разложите листы термопленки Caleo Grid на теплоотражающий материал (без воздушного зазора). Установите терморегулятор.

Уложите монтажные 1 провода и определите места для снятия изоляции. Соедините термопленку с проводом. Изолируйте места подключения.

Подключите соединительные провода к терморегулятору.

Установите и подключите датчик пола к терморегулятору. Протестируйте систему обогрева.

Уложите поверх «теплого пола» полиэтиленовую защитную пленку, а затем – финишное напольное покрытие.

Тёплый пол или тепло под ногами – о различиях в конструкции

Систему «теплый пол» используют, как правило, в качестве дополнительного контура отопления, больше для комфорта,  чем для поддержания нужной температуры в доме. Хотя ничто, казалось бы, не мешает превратить ее в основной источник тепла, ведь «теплый пол» – это по сути уложенный плашмя большой радиатор. Причем расположен он оптимальным образом – под ногами.

Как и любой радиатор отопления, «теплый пол» благодаря инфракрасному излучению, испускаемому его поверхностью, нагревает, в первую очередь, не воздух, а предметы, которые находятся в комнате, в том числе – наши бренные тела. А уж от них постепенно нагревается и воздух. Такой обогрев создает более комфортное ощущение тепла, чем конвекторы, в которых нагревается проходящий через горячие металлические трубки воздух.

Весь пол – большой радиатор

У нагретого до температуры порядка 30-32 °С пола есть несколько существенных преимуществ перед его металлическими собратьями, имеющими более скромные размеры, – радиаторами отопления, которые располагаются, как правило, по периметру комнат.

Во-первых, нет столь значительных перепадов температуры, а значит, нет и сквозняков. Во-вторых, теплый воздух поднимается от самого пола к потолку, так что возле пола не образуется прослойка холодного воздуха, и ноги, что немаловажно, всегда пребывают в тепле. В совокупности все это называется тепловым комфортом, и «теплый пол» в этом деле специалист!

НАША СПРАВКА

Как бы ни был прост монтаж кабельного «теплого пола», еще проще укладываются готовые тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают поверх теплоизоляции, накрытой фольгой, и заливают цементно-песчаной стяжкой толщиной от 2 до 5 см. Стяжка не только служит основанием для напольного покрытия, но и аккумулятором тепла, равномерно распределяя его по всей подогреваемой площади пола.

Что же мешает сделать «теплый пол» основной системой отопления в доме, вовсе отказавшись от радиаторов и конвекторов? Отчего выходит наоборот: радиаторы главенствуют, а «теплый пол» лишь помогает? Прежде всего, необходим инженерный расчет. Возможные ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. Действующими нормативами установлена максимально допустимая температура пола: 32 °С.

Если пол окажется горячее, то вместо комфорта можно даже навредить здоровью. Выделяемого с поверхности пола тепла при сравнительно невысокой температуре может оказаться недостаточно для полноценного отопления помещений. И придется либо отказаться от напольной системы отопления, либо позаботиться об утеплении жилища.

Кроме того, существует вопрос цены. Система отопления посредством «теплых полов» будет стоить значительно дороже, чем обыкновенная радиаторная система отопления. Однако помимо первоначальных затрат есть еще и эксплуатационные расходы.

И если эксплуатация электрического «теплого пола», играющего роль единственной системы отопления в доме, действительно влетит в копеечку, то водяной «теплый пол» может оказаться достаточно экономичным, ведь температура воды в трубах, проложенных под напольным покрытием, существенно ниже, чем в батареях отопления. В общем, нужно считать.

Что же касается задачи дополнительного отопления в таких помещениях, как прихожая, кухня и ванные комнаты, где чаще всего наличествует плиточное напольное покрытие, то она легко решается при помощи «теплых полов», как электрических, так и водяных.

Водяной «теплый пол»

Водяной «теплый пол» с точки зрения конструкции и монтажа мало чем отличается от обычной радиаторной системы отопления.

Вот только батарей под окнами нет. Горячая вода или иной жидкий теплоноситель протекает по трубам, уложенным на теплоизолированный черновой пол под напольным покрытием – непосредственно или в бетонную стяжку, – и нагревает поверхность пола.

Разумеется, желательна независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. В водяных «теплых полах» применяются, как правило, трубы из сшитого полиэтилена или высококачественные металлопластиковые трубы с очень надежными и долговечными соединительными элементами, ведь добраться до них в случае аварии очень и очень непросто.

Водяные «теплые полы» намного экономичнее электрических. При этом монтаж водяных «теплых полов» достаточно прост, и с ним, в принципе, вполне можно справиться самостоятельно. К тому же водяные «теплые полы», в отличие от электрических, не создают электромагнитного излучения, которое, хотя и не превышает действующих нормативов, все же не добавляет пользы нашему здоровью.

Но этим причинам электрические «теплые полы» целесообразно использовать в помещениях с небольшой площадью, в которых люди находятся недолго: в тамбуре, в прихожей, на крыльце дома, – а в кухне и ванной комнате лучше отдать предпочтение водяным «теплым полам».

Электрический «теплый пол»

Электрический «теплый пол» представляет собой кабель с высоким удельным электрическим сопротивлением, вмурованный в бетонную стяжку под напольным покрытием. Его укладывают зигзагообразно с шагом, который необходимо рассчитать исходя из требуемой мощности. Под кабелем – теплоизоляция, покрытая фольгой, чтобы тепло распространялось вверх, а не во все стороны. Кабель обязан иметь двухслойную изоляцию, защитный экран, поглощающий основную долю электромагнитного излучения, и герметичные соединительные муфты.

Чаще всего применяется обычный резистивный кабель, потому что он намного дешевле, чем более совершенный саморегулирующийся кабель, о котором пойдет речь ниже. Резистивный кабель для «теплых полов» встречается двух видов: одножильный и двужильный (витая пара). Двужильный кабель излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный, – в этом состоит его преимущество.

В пол монтируется датчик температуры. В паре с автоматическим терморегулятором, установ ленным в помещении, они поддерживают заданную температуру пола.

Резистивный кабель укладывают только под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя.

На заметку:

В системах водяного напольного отопления традиционно используются трубы из сшитого полиэтилена (РЕХ) или металлопластика.

Применяются также гофрированные трубы из специальной не ржаве юще й стали. Они отличаются самой высокой теплопроводностью — 17Вт/м2 К(за счет тепловодно-сти самой стали и толщины стенки всего 0,3 мм),

что обеспечивает максимальную эффективность обогрева (у труб РЕХ толщина стен ки 2 мм, теплопроводность — 0,5 Вт/м*К).

Теплоотдача стальных гофрированных контуров на 20 % выше, чем у пластиковых аналогов. Причем дело не только в физических свойствах стали.

В гладкостенных трубах (пластиковых) поток ламинарный, то есть спокойный.

При этом у стенок отопительного контура жидкость холоднее, чем в центре потока.

В гофрированных трубах жидкость течет турбулентным (бурлящим) потоком, что обеспечивает непрерывное перемешивание теплоносителя и, как следствие, максимально теплую температуру у стенки трубопровода. В результате повышается эффективность системы в целом.

Саморегулирующийся кабель

По сравнению с резистивным кабелем, у так называемого саморегулирующегося кабеля есть огромное преимущество: ему, в принципе, не грозит локальный перегрев. Уж такова его конструкция: тепловыделяющим элементом в нем служит полимерная матрица, впрессованная между двумя параллельными медными проводниками. Выделяемая тепловая мощность, как и удельное электрическое сопротивление, зависит от температуры: при уменьшении температуры сопротивление уменьшается – мощность увеличивается, и наоборот: при нагреве участка кабеля его сопротивление возрастает, и выделение тепла уменьшается.

Саморегулирующийся кабель можно нарезать на куски любой длины, что, конечно, очень удобно.

Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную друг к другу и даже пересекаться – все равно кабель не перегреется. Саморегулирующийся кабель ведущих производителей (Thermon, Raychem, Nelson, Fujikura) служит 20-25 лет, сохраняя свои технические характеристики.

Но стоимость саморегулирующегося кабеля в несколько раз превышает стоимость кабеля рези-стивного. Только из-за высокой цены саморегулирующийся кабель в системах «теплый пол» не получил широкого распространения. Но в системах антиобледенения крыш, трубопроводов и емкостей с топливом он не имеет себе равных.

На заметку: пусть лед растает!

Лед в стакане – это хорошо. Но лед под ногами, в водосточной трубе или нависший над головой в виде убийственной сосульки – это очень и очень плохо.

Обледенение кровли чревато весенним потопом на мансарде и порчей кровельного материала, а лед в водостоках грозит непоправимо искорежить водосточные трубы.

Для защиты от вредоносного льда широко используются кабельные системы обогрева. Антиобледенительную систему устанавливают на уже готовую кровлю, подключают, и дальше она работает самостоятельно. Под управлением датчиков обогрев включается только в период возможного образования льда и отключается, как только кровля освобождается от наледи. Наряду с крышей, антиобледенительными кабелями защищают водосточные трубы и желоба, ливневые водостоки, а также мансардные окна.

На плоской кровле целесообразно использовать бронированный кабель.

В антиобледенительных системах используют как резистивный, так и саморегулирующийся кабель. Резистивный кабель обладает хорошими показателями сопротивления и мощности по всей длине, но их постоянство неизбежно приводит к лишнему расходу энергии. Саморегулирующийся кабель лишен этого недостатка, но стоит в разы дороже. Так что нужен расчет в каждом конкретном случае.

Нагревательный кабель можно проложить не только на крыше, но и обогреть крыльцо, дорожку во дворе, небольшую площадку, подъезд к гаражу и т. д. Можно использовать также специальные шланги, по которым циркулирует нагретая жидкость (желательно антифриз, а не вода, которая сама может замерзнуть).

НАШ СОВЕТ

Мощность кабеля для крыши рассчитывают, исходя из местных климатических условий, кровельного материала и качества теплоизоляции кровли.

Как правило, применяются кабели с тепловыделением 20-30 Вт/м и мощностью 250 Вт.

Система комплектуется датчиками температуры и терморегуляторами. В водосточных трубах и лотках диаметром свыше 125 мм рекомендуется устанавливать две магистрали кабеля, что обеспечивает мощность порядка 40 Вт/м.

Самый тонкий

В последнее время набирают популярность электрические теплые полы   с нагревательным элементом из аморфной металлической ленты. Такие супертонкие нагревательные маты  имеют ряд преимуществ: Маты можно установить под любое покрытие: плитку, ламинат, ковролин, линолеум, паркет. Допускается возможность установки мебели и фаянса.

Аморфная металлическая лента покрывает до 50 % мата, что гарантирует равномерность обогрева.

Иными словами, не возникает эффект «тепловой зебры».

Лентовидная конструкция, высокая теплопроводность изоляции, низкая теплоемкость позволяют добиться высокого КПД и значительной экономии электроэнергии.

© Авторы: Алексей Меркушев, Виктор Страшнов, Алексей Рябов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как сделать электрический теплый пол своими руками?

Очень популярной системой обогрева помещения в последние годы стала система с установкой в квартире теплого пола. Действительно, приятно встать босыми ногами на пол и не ощущать в зимнее время сквозящего холода, пробирающего все тело за одно мгновение. А вот что это такое – дань моде или поистине полезное приобретение? Стоит ли устанавливать их в своей квартире или можно обойтись с помощью проверенных мер по утеплению? Попробуем разобраться в данной статье.

Оказывается, данный вид обогрева был известен очень давно – примерно столько, сколько существует само отопление домов. Первое упоминание было найдено в древнеримских трактатах, где подобное отопление полов использовали в банях. Методы обогрева напольной поверхности были разными, а вот электрический обогрев появился в середине прошлого столетия. Каких-то 10-15 лет назад в нашей стране такую систему устанавливали в свой дом всего лишь единицы. На сегодняшний день изобретение настолько твердо занимает позиции, что не только элитные квартиры, но и жилье среднего класса невозможно представить без обогрева полов в ванной, на кухне или балконе. (См. также: Теплый пол из металлопластика своими руками)

В сравнении с обычным видом обогрева квартиры электрические теплые полы имеют важное преимущество – равномерное распределение тепла по периметру всего.

ВАЖНО! Данный вид отопления квартиры не вызывает аллергических реакций у человека, что несомненно является одним из неоспоримых качеств. Поэтому значительно расширяется область применения такого утепления – детские комнаты, медицинские учреждения и т.д.

В зависимости от видов нагревательных элементов электрические полы делят на следующие виды:

— кабельные;

— стержневые;

— пленочные.

Теплый пол электрический кабельный

Нагревательный элемент в данном случае – кабель, который прокладывается под напольным покрытием. Он изготавливается в двух вариациях – обычный моток кабеля или в виде готовых нагревательных рулонов (матов). Двужильный или одножильный кабель будет использоваться при укладке – разницы нет, единственное отличие в том, что конец и начало одножильного кабеля должны находиться в одном месте. (См. также: Как сделать пол теплее)

Маты, секции или рулоны также однообразны по функциональности, различность заключается только в технологии монтажа. Например, кабель для нагрева необходимо укладывать под цементную стяжку, при использовании же матов данный пункт можно опустить вследствие ненадобности.

На заметку. На российском рынке можно встретить огромное количество электрокабелей от разных производителей, основное различие между которыми заключается в мощности и диаметре.

Теплый пол электрический кабельный можно использовать и в качестве основного источника отопления. Стоит лишь увеличить мощность обогрева, превышая тот уровень, который предназначен только для обогрева напольной поверхности. При использовании же электрокабеля по прямому назначению, то есть как дополнительный элемент, нужно помнить о том, что средняя мощность не должна быть выше 80ВТ на квадратный метр. (См. также: Как сделать теплые полы дома своими руками)

Теплый пол электрический пленочный

Здесь в качестве нагревательного элемента используется специализированная пленка. Очень часто можно услышать другое название – инфракрасная, что в принципе не совсем верное определение, так все виды тепла являются инфракрасными. Существует два вида пленочного теплого пола:

— Углеродный. Конструкция представляет собой резистивный элемент, уложенный между двумя слоями из лавсановой пленки. Применение такой пленки достаточно широкое – не только на полу, но и на стенах и даже потолке. Важным преимуществом можно назвать «многоразовость» использования, то есть при необходимости ее можно спокойно демонтировать и установить в другом, более нужном месте, не нарушив при этом функционала нагревательного элемента.

— Биметаллический. Здесь внутри тонкой пленки из полиуретана расположено два слоя – медный сплав с добавками наверху и алюминиевый с добавками внизу. Стоит добавить, что за безопасность в данном случае не нужно беспокоиться – такой сплав является запатентованным, и абсолютная безвредность его доказана многочисленными опытами. Форма биметаллической пленки представляет собой обычный пленочный рулон, разделенный на квадраты, по периметру которых рулон можно обрезать, подгоняя под нужный размер. (См. также: Монтаж пленочного теплого пола своими руками)

На заметку. Биметаллическая пленка была разработана специально для расположения под декоративными напольными покрытиями (ковролин, линолеум, ламинат). Поэтому максимальная температура не превышает в системе более 27 градусов, что связано с особенностями покрытия. Под плитку такой вид пленки неприемлем.

Теплый пол электрический пленочный является относительно молодым изобретением и используется на практике всего лишь 2-4 года, однако это не влияет на его популярность. Основными производителями таких пленок являются Нидерланды и Южная Корея. Разумеется, что в страны СНГ данный продукт поступает из Кореи.

Из чего же состоит устройство электрического теплого пола?

  1. Основание пола. В принципе, оно не входит в устройство, но является одним из важнейших составляющих при укладке. Оно должно быть идеально ровным, без нервностей и трещин. Основание выполняет функцию фундамента.

    2. (См. также: Теплый пол в ванной комнате своими руками)

  2. Теплоизоляция. Данный материал используется для уменьшения потери тепла. Теплоизоляция должна быть качественной. Следует купить качественный материал, чтобы он не деформировался и не проседал под воздействием температур и веса самого напольного покрытия. В качестве такого материала используется пенополистирол, стиродур, пробковый агломерат и многое другое. Стоит отметить и еще одно важное преимущество теплоизоляционного материала – оно выполняет функцию звукоизолирующего материала, снижая уровень шума в помещении в несколько раз. Теплоизоляция обязательна к использованию в не отапливаемом помещении (балкон, подвал).
  3. Гидроизоляция. Укладывается поверх теплоизоляционного слоя, им может служить обычная полиэтиленовая пленка. Гидроизоляция крайне необходима при укладке теплого пола в ванной, бассейне, сауне.
  4. Цементно-песочная стяжка. Служит прочным основанием для укладки системы теплого пола, монтаж производится поверх двух уложенных слоев, описанных выше.
  5. Тепловыравнивающий экран. Им может служить специализированная фольга или металлическая сетка. Этот экран необходим для равномерного распределения тепла и для предотвращения перегрева электрического кабеля.
  6. Монтажная лента. Она нужна для прочного и равномерного крепления кабеля к поверхности.
  7. Нагревательный кабель, терморегулятор и датчик температуры. Датчик температуры укладывается вместе с кабелем и служит для измерения температуры нагрева. Терморегулятор необходим для регулирования нагрева.
  8. Стяжка. Уложенный нагревательный кабель заливают цементной стяжкой, для создания монолитной конструкции.
  9. Напольное покрытие. Укладка электрического теплого пола завершена, теперь можно закрывать его выбранным напольным покрытием.

Зная устройство электрического теплого пола, можно смело приступать к монтажу. Конечно, проще всего обратиться к профессионалам и просто ожидать результата, но вот многие не хотят находиться в данном вопросе на втором плане, поэтому планируют произвести монтаж самостоятельно.

Как сделать электрический теплый пол своими руками?

Первым этапом данной работы будет теоретический – нужно определиться с типом и мощностью нагревательного устройства. В принципе, нагревательные элементы находятся в свободной продаже, и приобрести их не составит труда. А вот для умельцев, которые все хотят сделать с нуля, есть другие варианты.

Для этого понадобятся ТЭНы, которые укладываются на цементную стяжку и половой пенопласт. Под нагреватели следует уложить металлические опоры для того, чтобы приподнять их на 15 мм от пенопласта. ТЭНы соединяются последовательно, перемычка третьего и четвертого будет первым выходом, два же крайних ТЭНа соединяются, и оттуда выводится второй выход. Применив данное соединение, общая мощность нагревательного элемента получается равной примерно 1,4 кВт.

Кабель питания при укладке лучше всего пропускать подальше от нагревательного элемента. А вокруг соединений необходимо сделать каркас из картона высотой до 50 мм, который нужно залить битумной смолой и оставить на три часа для высыхания.

Следующий момент – укладка металлической сетки, которая располагается на уровне 60 мм от пенопласта. Ее следует присоединить к контуру заземления кабелем. Теперь нужно залить еще одну стяжку до 70 мм от пенопласта. Последним этапом будет укладка напольной поверхности.

Однако использовать ТЭНы довольно опасно, тем более, если нет изначальных азов в сфере электрооборудования, поэтому лучше использовать все-таки специализированную укладку в виде шнуров или матов. А технология монтажа – та же самая. Поэтому вопрос о том, как сделать электрический теплый пол своими руками, можно считать закрытым – ничего сложного в этом нет, стоит приложить лишь немного терпения и времени.

Особенности укладки теплого электрического пола под плитку

В принципе, укладка электрического теплого пола может применяться при любом напольном покрытии, только с учетом некоторых специфических особенностей. А укладка под плитку особенно популярна, так как чаще всего теплый пол хочется иметь в таких помещениях, как ванная и туалет, где более распространено именно такое покрытие.

Сложность состоит в том, что плитка имеет высокую теплопроводность, и при укладке под нее теплого пола может сильно нагреваться. Можно использовать тепловырвнивающее полотно, которым накрывается электрический теплый пол под плитку перед установкой. Таким полотном выступает изолон или гипсокартон, которые равномерно распределяют тепло по всей поверхности, не препятствуя его распространению.

Для монтажа используется нагревательный мат, представляющий собой сетку с нагревательным кабелем, закрепленным по всему периметру пленки. Такая пленка позволяет прочно скрепить напольное покрытие и материал при помощи стяжки или клея. Толщина мата всего 5 мм, поэтому пол в данном случае приподнимется ненамного.

Важно! Подключать электрический теплый пол под плитку можно только по прошествии 30 дней, так как при монтаже используются жидкие клеящие растворы, которые высыхают в течение длительного периода.

Только при соблюдении основных правил использования и рекомендаций по применению работа отопительного элемента в виде электрического теплого пола будет максимально эффективной.

Установка теплых полов — Brooks & Stone

DIYРемонт кухни

Автор Лекс Брукс

Когда-то… мы установили теплый пол на кухне (еще в мае 2020 года, правда)! И потом, мы не включали его еще 9 месяцев!! Наконец-то мы его включили, и произошло короткое замыкание (#facepalm), значит, еще месяц ждать нашего электрика. Ну, друзья мои, это наконец-то , официально , здесь жарко! И наши маленькие пальцы очень подрумянены на том, что раньше было очень холодным каменным полом!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот пост спонсируется, т. е. мы получили бесплатный продукт в обмен на то, что написали этот пост и поделились нашим процессом и опытом в Instagram. Мы получили нагревательные маты WarmlyYours и термостат, но все остальные материалы закупили сами. Мы НЕ сотрудничаем с компаниями, в которые мы не верим всем сердцем, поэтому, когда мы принимаем продукт, у нас есть веская причина, исследования и реальный жизненный опыт. Подробнее о принципах нашего сотрудничества читайте здесь. Мы не получаем никаких комиссионных или партнерских платежей, если вы покупаете продукт после прочтения этого поста.

Еще в мае я рассказал о нашем партнерстве с замечательным WarmlyYours и об этапах планирования, которые мы прошли, вплоть до получения наших ковриков для электрического подогрева пола для кухни. Проверьте этот полный пост для фона! Это вторая часть рассказа о том, как проходила фактическая подготовка и установка матов, а также пошаговое руководство по нашему процессу, в том числе, как обычно, где мы немного ошиблись и должны были исправить курс. В третьей части последует пост о том, как мы на самом деле укладывали плиткой сложный узор «опус» (в этой части были вопросы о браке!!), а затем запечатывали, затирали и снова запечатывали.

Мы взяли небольшой перерыв в работе и устроили целую 4-дневную феерию полов для этих двух частей, превратив нашу кухню из неряшливого беспорядка на полу в красивое кафельное и отапливаемое помещение за один чрезвычайно долгий уик-энд. Это были 12-часовые, без шуток, потные, ноющие в спине трудовые дни. Но мы это сделали!! Может быть, это какая-то самодельная пластинка?! Так что пристегнитесь, это еще один содержательный информационный пост, ребята!

НЕКОТОРЫЕ ССЫЛКИ ДЛЯ БЫСТРОГО ПЕРЕХОДА:

ДЕНЬ 1: Подготовка чернового пола

ДЕНЬ 2: Установка нагревательных матов / Укладка цемента

Инструменты и продукты

Кухня перед отоплением и плиткой

Кухня после нагрева и грунтовки (перед цементированием)

Кухня после укладки плитки

Итак, приступим….

Прежде чем углубиться во весь этот процесс, мы убедились, что все материалы готовы и ждут, чтобы нам не приходилось каждый день ходить в хозяйственный магазин. В общем, все получилось, как и планировалось, за одним большим исключением — но до этого еще дойдем! 😉 Было 4 основных компонента, которые мы рассмотрели здесь в первые два дня: (1) обеспечение того, чтобы наш план был разумным и взвешенным, (2) укладка границы из цементных плит вокруг нашего пространства нагревательного мата, чтобы действовать как барьер для само- выравнивание цемента, который проходит по нагревательным матам, (3) укладка нагревательных матов и (4) заливка цемента. Прямо вперед, верно? Читай дальше….

ДЕНЬ ПЕРВЫЙ (ЧЕТВЕРГ): Подготовка поверхности

Мы тут же застряли! Как взволнованные школьники, у нас поначалу было легкое головокружение, но это довольно быстро прошло…

Первая часть была очень быстрой, и это заполнило пятна на нашем черном полу. Мы купили один лист стандартной подложки толщиной 5 мм, обрезали его по размеру и прикрутили на место. Остальная часть чернового пола прибита гвоздями, но мы, честно говоря, просто не удосужились вытащить гвоздомет и компрессор для двух крошечных секций, так что это были шурупы 1 1/2 дюйма!

Затем мы убедились, что черновой пол максимально очищен от мусора и липкой массы, чтобы у нас не возникло проблем с укладкой цементной плиты Hardi-backer и/или нагревательных матов. Это означало, что мне пришлось потратить около часа на очистку пола от старой плиточной мастики, которую мы соскоблили со стен несколько месяцев назад. Предыдущая столешница и фартук из формики были приклеены к стенам мастикой, и от этого материала чертовски грязно! Так что мастичная жижа, по цвету и консистенции напоминающая детские какашки, все еще была на полу в углах, и ее нужно было полностью оторвать. Йик!

Третья часть заняла у нас больше всего времени. Мы измерили и отметили все, прежде чем нарезать какие-либо материалы, просто чтобы убедиться, что у нас есть надежный план и что мы продумали все надоедливые детали. В этом не было особой необходимости, но я считал, что использование этого времени заранее означало бы, что фактическая резка материалов и укладка матов происходили бы намного быстрее, если бы мы не измеряли каждый шаг 2-3 раза. Итак, первым делом мы отметили малярным скотчем места, где будут стоять наши шкафы. Затем мы отметили фломастером, где мы собираемся разместить нашу рамку Hardie-backer, которая будет выступать над шкафами на пару дюймов и содержать самонивелирующийся цемент на последнем этапе. И наконец, мы нарисовали на полу весь макет нагревательного мата WarmlyYours, дюйм за дюймом. Как только это было завершено, я думаю, что это было около 3 часов дня! Мы мысленно отметили, что если бы мы сделали это снова, мы бы закрыли этот день здесь.

Посмотреть в полном размере

Зеленая лента = позиции шкафа

Посмотреть в полном размере

Черный маркер = позиционирование теплового коврика WarmlyYours

Посмотреть в полном размере

Треугольники + квадраты = Где маты начинаются и заканчиваются

Однако, никогда не отступая в течение долгого дня, мы перешли к вырезанию, укладке и закреплению 1/4-дюймового Hardiebacker. Небольшое примечание: есть две распространенные марки цементных плит, которые вы можете использовать: Durock или Hardiebacker. Мы выбрали Hardiebacker, потому что он легче по весу (поскольку в нем используется волокно, а не стеклокомпозит), с ним легче манипулировать из-за наличия «сетчатого» шаблона для резки на каждом листе, а также он имеет хороший уровень водонепроницаемости для кухни. Тем не менее, если бы нам снова пришлось заниматься этим проектом, в следующий раз мы бы выбрали Durock. В то время как Durock делает больше беспорядка (мы использовали его раньше при установке ванной в городском фермерском доме), мы по-прежнему обнаружили, что Hardiebacker гораздо труднее резать, особенно если вы вырезали между 1-дюймовыми линиями сетки (как мы часто делали). Вообще говоря, мы положили Hardiebacker на плоскую устойчивую поверхность (желательно приподнятую над землей), использовали большой Т-образный угольник для гипсокартона, чтобы отметить, где мы хотели разрезать, и надрезали бумагу для подложки канцелярским ножом. Оттуда мы выровняли край Hardieboard с краем нашего стола и не очень осторожно прикладывали давление и вес, пока бумага не согнулась. Покачивая его туда-сюда, он в конце концов вырвался на свободу. Ключ, как мы обнаружили, заключался в медленном надавливании, так как если бы вы попытались отломить его быстро, доска порвалась бы не в том месте. Но медленно и уверенно выигрывает гонку! Потребовалось около 4-5 досок, которые нужно было разрезать, и немалое количество слегка кровавых царапин на наших руках, прежде чем мы осознали этот ключевой факт. Итак, урок усвоен, не будьте нами – медленно и уверенно!

Преимущество заключалось в том, что, предварительно проделав обширный процесс измерения, мы создали основной список размеров, необходимых для Hardibacker, и отправились в город, чтобы вырезать их все для нашей головоломки. После того, как мы убедились, что охвачены все разделы, мы перемешали наш тонкий набор, чтобы все это уложить. Учитывая количество разбавленного материала, которое мы будем использовать за эти 4 дня, мы купили мешки и сами смешали его с помощью перфоратора Dewalt + насадки для бетономешалки. Как только вы получите желаемую консистенцию густого теста для торта, дайте ему постоять 10 минут и снова перемешайте, мы были готовы укладывать наши доски. Эта часть была очень простой, Стью затер тонкий слой, используя 1/2-дюймовый шпатель под углом 45 градусов, а я уложил Hardiebacker сверху. После того, как мы все это уложили, мы закрепили его каждые 8 ​​дюймов с помощью винтов Backer-On (особый тип винтов, необходимых для цементной плиты), следя за тем, чтобы мы оставались на 2 дюйма от каждого угла и края. После того, как все шурупы были закручены, я положил цементную сетку поверх всех швов и замазал их очень минимальным слоем тонкой замазки.

Завершающим этапом ночи было замазывание силиконом границы между тонким слоем/Hardiebacker и черновым полом. Цель этого состояла в том, чтобы гарантировать отсутствие зазоров или каналов на полу, когда мы заливали самовыравнивающийся цемент. Учитывая, что цемент в основном представляет собой жидкость, которая вытекает через мельчайшие отверстия, вам необходимо убедиться, что каждое отверстие и возможность для утечки заткнуты. К счастью, Алекс из @oldtownhome совершил эту ошибку раньше нас, и мы смогли узнать из его сообщения в блоге, как предпринять этот превентивный шаг.

И в 11 вечера мы закончили все это и объявили об увольнении. Вау! Мы были ле устали .

Посмотреть в полном размере

Hardiebacker Cutting – Резка в сетке

Посмотреть в полном размере

Разделочная доска с земли

Посмотреть в полном размере

Вырезание профилей для газовых труб

Посмотреть в полном размере

Смешанный тонкий набор, укладочная доска

Посмотреть в полном размере

Бордюр Hardiebacker — готово!

Посмотреть в полном размере

Швы досок — проклеенные и замазанные

Посмотреть в полном размере

Добавление силикона во все зазоры и трещины

Посмотреть в полном размере

Нанесите силикон + установите винты Backer-On

ДЕНЬ ВТОРОЙ (ПЯТНИЦА): Давайте погреемся!

Вернувшись к 9 утра следующего дня, несмотря на то, что мы были измотаны, мы были очень взволнованы, так как это была самая захватывающая часть, но также чертовски нервничали. У этого шага был наибольший потенциал, чтобы пойти либо очень-очень правильно, либо очень-очень неправильно, но наше ощущение ребенка в кондитерской снова вернулось, и на этот раз… не исчезло, пока мы не добрались до цементной части.

WarmlyYours делает эту часть процесса безумно простой — они не только предоставляют очень подробные инструкции на своем веб-сайте, которые мы изучали до выходных, но и само руководство по установке без вопросов проведет вас через каждую минуту. Пока вы точно следуете плану и правильно измеряете, все пройдет гладко.

Этап 1

Мы осмотрели и проверили, соответствуют ли наши коврики техническим характеристикам: коврик длиной 60 футов мы с удовольствием расстелили с одного конца столовой, через коридор и вниз в 25-футовый салон, чтобы проверить правильность длины! ХА! Второй мат размером чуть более 5 футов измерить было намного проще. Мы проверили проводку на ковриках, чтобы убедиться, что ничего не порвано, не сломано и не выглядит поврежденным (хотя они довольно прочные, с проводкой нужно обращаться осторожно). Затем мы сняли показания Ом с каждого мата (мы использовали этот мультиметр) и сравнили его с номиналом в Омах на этикетке нагревательного мата. Каждый мат должен был иметь отклонение от показаний в пределах 10%, прежде чем мы продолжим, и мы уложились в этот предел. Это был наш первый раз, когда мы использовали мультиметр, это очень просто!

Посмотреть в полном размере

Инструкция по эксплуатации WarmlyYours

Посмотреть в полном размере

Измерение тепловых матов правильной длины

Посмотреть в полном размере

Испытательное сопротивление

Посмотреть в полном размере

Проверка сопротивления и сравнение с этикеткой мата

Шаг 2

Поскольку мы уже измерили и разметили всю карту нагрева на полу (буквально нарисовали ее маркером), укладка матов стала невероятно быстрой. и простой. Мы начали с того, что посередине, нашего 6-футового мата с одним разрезом. Положите начало мата на треугольную форму, которая указывает на начало мата, отмерьте 2 фута 8 дюймов по плану, а затем очень осторожно сделайте наш самый первый разрез. Я, вероятно, потратил целую минуту, чтобы разрезать этот кусок сетки, потому что я так нервничал и боялся перерезать проволоку. Но это НАСТОЛЬКО просто, вы разрезаете зеленую сетку, к которой прикреплен провод, но не резать провод — затем перевернуть сетку и провести ее обратно к жирному квадрату, обозначающему конец мата. Один разрез и два точных куска размером 2 фута 8 дюймов. Простые!

Чувствуя себя хорошо, но не дерзко, мы покатились (каламбур, смотрите видео!) на втором нагревательном мате, закрывающем остальную часть комнаты. Раскатайте мат, вырежьте сетку, разверните и скатайте следующую секцию. Области, в которых мы нашли это немного более сложным, были, когда вам нужно вырезать сетку и освободить провод. В большинстве случаев, когда было сказано обрезать 3 дюйма или 6 дюймов, мы заканчивали тем, что отрезали дополнительные полдюйма или около того, медленно работая вверх, чтобы убедиться, что направление проволоки было правильным для следующей части плана. Мы также старались как можно дольше стоять или стоять на коленях на нашей гранитной цементной плите, чтобы убедиться, что мы не наступаем на проволоку и не причиняем никакого ущерба. Мы точно следовали плану и в итоге получили примерно на 3 дюйма меньше, чем требовал план, но в нашем сценарии это было нормально.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Этап 3

Предпоследний этап также был простым и быстрым – во-первых, прикрепление нагревательных матов к черновому полу. Используя стандартный строительный степлер и стараясь избежать проволоки любой ценой, я прикрепил зеленую сетку к основанию, устанавливая скобу примерно через каждые 4 дюйма. Только когда мне было около 4 матов, я понял, что мне нужно натянуть сетку более туго, чтобы она лежала как можно более плоско. Это стало небольшой проблемой, когда дело дошло до цемента, так как части моей сетки немного торчали, но, к счастью, вся проволока была покрыта, что является важной частью. Исправив это, я натянул сетку более туго и закончил сшивание примерно через 30 минут. Во втором раунде мы использовали пистолет для горячего клея, чтобы скрепить проволочные части, которые не были прикреплены к зеленой сетке, когда мы обходили углы. Я обнаружил, что это труднее всего застрять, и в итоге я приклеил горячим способом вдоль линии, которой я хотел следовать, примерно на 3 дюйма за раз. Местами следовали обожженные пальцы, как всегда бывает с горячим клеем (по моему опыту), а с дополнительными каплями клея сверху, чтобы сделать небольшой канал, все, казалось, в конечном итоге осталось. Именно в этой части мы также разместили датчик между проводами на сетке. К сожалению, у меня нет фотографий этого шага (извините, не знаю почему!), но это так просто, как кажется. Кроме того, полное раскрытие, я использовал степлер Dewalt и пистолет для горячего клея, потому что мы не могли найти наш степлер Stanley или пистолет для клея постфактум… но последние намного лучше (и дешевле!!). Dewalt производит отличные продукты… но их нет в этом списке. Наколенники однако, палочка-выручалочка!! Я продолжал следить за тем, чтобы стоять на коленях только на задней доске или осторожно ходить на цыпочках по матам между проводами.

Шаг 4

Последним этапом работы с нагревательными матами является проверка сопротивления в последний раз, чтобы убедиться, что оно все еще находится в пределах допустимых значений. Мы были на этом этапе, пока я отсутствовал, чтобы пообедать, и Стью ТАК ГОРДИЛСЯ своим пунтастическим текстом (см. рис.). Затем на проверку схемы, сначала подключаем провода в обратном порядке, чтобы сигнализация действительно звучала (вы тестируете саму сигнализацию), а затем правильно подключаете провода, где скрещиваете все пальцы рук, ног и любую другую конечность, чтобы молитесь, чтобы вы никогда больше не слышали сигнал тревоги. Если это звучит сейчас, значит, что-то сломалось. Забавная история — я публиковал все это в режиме реального времени в Instagram в течение дня и воспроизвел видео, на котором Стью проверяет схему. Он почему-то был наверху, услышал сигнал тревоги и прибежал, думая, что провода повредились, ха-ха!! #соррихабы

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Шаг 4. 5

Этого шага не было бы в обычном процессе, но это было обучение. Мы учли каждую циновку, где будет проложен датчик и т.д., но забыли предусмотреть себе канал для подвода силовых проводов к стене, где будет находиться термостат. Поэтому нам пришлось отступить и просверлить отверстие в цементной плите постфактум (не легко), используя сверло на ½ дюйма, чтобы аккуратно вырезать канал, который подходил бы для толстых проводов. Затем нам пришлось запечатать и этот канал, поэтому в конце было добавлено больше силиконового герметика. На каждом этапе этого процесса мы проверяли сопротивление и цепь, чтобы убедиться, что провода не повреждены.

Посмотреть в полном размере

Высверливание канала в опорной доске

Посмотреть в полном размере

Провода в канале и зонде датчика

Посмотреть в полном размере

Проверка сопротивления и повторная проверка цепи

Шаг 5

После того, как все электрооборудование было подготовлено, мы нанесли грунтовку подстилающего слоя. С помощью валика, прикрепленного к длинной малярной ручке, я налил жидкую, похожую на клей жидкость в стандартную емкость для краски и раскатал ее по секции нагревательных матов. Предпосылка заключается в том, что это помогает бетону должным образом прилипать к любой поверхности, на которую вы заливаете сверху. Имея только один предыдущий опыт работы с бетоном, когда я не использовал грунтовку, и, следовательно, поверхность теперь быстро отслаивается, было легко включить это как часть процесса. Я попытался раскатать его довольно тонким слоем в соответствии с инструкциями, но из-за сетки и разной степени ровности пола он естественным образом слипся в нескольких местах. Что я не мог получить ясности из предыдущих исследований, так это то, как долго вы должны были дать ему высохнуть. В инструкциях на бутылке сказано: подождите от 1 до 3 часов, а ЗАТЕМ заливайте бетон, тогда как в некоторых блогах, которые я читал, говорится, что вы должны залить в течение 2 часов после нанесения грунтовки. Таким образом, мы подстраховали свои ставки и пошли на 2,5 часа сушки (когда на самом деле она выглядела полусухой, но все же немного влажной) и продолжили. Нет никакого реального способа узнать, было ли это правильно, пока мы не получим или НЕ получим трещины в напольной плитке / растворе в следующие несколько лет. Скрестим пальцы, это было правильное решение, а?

Посмотреть в полном размере

Sikalevel Primer

Посмотреть в полном размере

Грунтовка применяется повсеместно

Посмотреть в полном размере

Нанесена грунтовка, время высыхания 2,5 часа. Я читал множество ужасных историй о заливке самовыравнивающегося цемента, потому что он такой жидкой консистенции (как молоко), что он может легко провалиться в крошечные отверстия, затопить каналы между деревянными панелями, попасть под опорную доску и т. д. Знай, что у тебя в подвале лужа цемента. Поэтому мы приняли все возможные меры предосторожности: загерметизировали подложку, чтобы закрыть этот зазор, заполнили края материалом Great Stuff там, где это было необходимо, и убедились, что в черновом полу нет дыр. Мы также подумали, что правильно рассчитали необходимое количество цемента, так как я также читал, что вам действительно нужно выливать весь цемент сразу, чтобы обеспечить надлежащую ровную поверхность после его высыхания. Если вы заливаете партиями, партии не смешиваются, и эффект самовыравнивания также перестает работать. Мало того, цемент чертовски тяжелый — около 50 фунтов на полностью перемешанное ведро. Несмотря на то, что мы поднимались всего на 4 ступени и расстояние между микшерной станцией и полом составляло около 20 футов, это все равно требовало усилий!

Итак, мы приступили к работе, и, покрыв примерно треть пола, мы поняли, что у нас осталось только два мешка цемента (всего 6), и мы не сможем покрыть его весь. Начинайте безумную панику, так как в этот момент было 19:00, а наш местный хозяйственный магазин закрывается в 20:00 из-за ограничений, связанных с COVID. Все лицо ладонями!! Оказалось, что мы рассчитали нашу глубину, основываясь только на опорной доске (1/4 дюйма) и не учли дополнительный тонкий слой под ней (еще ¼ дюйма), поэтому нам фактически нужно было удвоить количество. Я бросился в магазин, загрузил в тележку еще 8 мешков цемента, а затем встал в очередь из 70 человек (шутка!!), волнуясь, что уже залитый цемент полностью застынет, прежде чем я вернусь. .

Он не застыл полностью, но его было определенно труднее смешать на полу, и когда он высох, вы, безусловно, могли видеть приливы и отливы в разных партиях, которые мы наливали. Не идеально, но мы подумали, что сможем компенсировать это, когда будем класть следующий слой тонкостенной плитки (в общем, это было хорошо). Одна часть, которая беспокоила нас, заключалась в том, что мы могли видеть несколько небольших 2-3-дюймовых участков сетки, которые я не натянул достаточно сильно перед сшиванием. К счастью, проволока все еще была в цементе. На следующий день я связался с командой WarmlyYours, и они заверили меня, что, пока провод не закопан, мы можем продолжать. Слава Богу за отзывчивую и замечательную команду обслуживания клиентов!

Посмотреть в полном размере

Посмотреть в полном размере

Вот и подошли к концу наши два дня феерии теплых полов. Подробные, сложные, математические навыки всегда наготове, но определенно простые и понятные! Мы также видели, как кто-то другой, спустя месяцы после этого, использовал только Great Stuff в качестве границы для самовыравнивающегося цемента вместо полного слоя подложки, что очень умно и уменьшает дополнительную высоту под вашим полом … пища для размышлений, если мы когда-нибудь сделаем это снова (что мы действительно собираемся сделать . .. в нескольких ванных комнатах наверху!).

Нам потребовалось еще 2 месяца, прежде чем наш электрик, наконец, подключил и установил для нас термостат… и еще 8 месяцев после этого, прежде чем мы действительно включили систему. Единственное, в тот момент, когда мы это сделали, в нем произошло короткое замыкание … поэтому вернулся электрик и переключил его с двухполюсного на однополюсный, и теперь он работает отлично!

Следующая настройка самого термостата с сенсорным экраном nSpire была очень простой, просто следуя инструкциям на экране. Полное видео процесса, который занял всего 1 минуту, лол! Мы не были уверены в нашей «нагрузке на пол», но сослались на оригинальные этикетки с нагревательных матов и наш план WarmlyYours, и, конечно же, напечатанные прямо в легенде. На рисунке ниже также показан график отопления, который нам очень нравится, так как он уже настроен на стандартный корпоративный график включения на несколько часов утром и вечером. Теперь, когда мы почти постоянно дома, мы держим температуру около 80 градусов с 8:00 до 20:00, когда чаще всего используем кухню. На самом деле, детям это так нравится, что это их новое любимое место для пикника.

Посмотреть в полном размере

Настройка термостата

Посмотреть в полном размере

Настройка графика нагрева

Посмотреть в полном размере

Термостат включен — непосредственно перед установкой полок

Посмотреть в полном размере

Все установлено!

ЛЕ ФИН!

Уф, я знаю, что это было долго! Надеюсь, это будет полезно и продемонстрирует, что этот проект очень прямолинеен. Дайте нам знать, если у вас возникнут какие-либо вопросы, если вы приступите к этому проекту самостоятельно — это на самом деле не так сложно, как может показаться на первый взгляд, и с ним определенно может справиться любой мастер среднего уровня!

И ОГРОМНОЕ спасибо замечательной команде WarmlyYours, которая была лучшим брендом для работы от начала до конца, включая терпение, пока мы закончили некоторые другие ремонтные работы, переехали, все уладили и написали этот пост много месяцев спустя. Мы очень рекомендую их. Они предлагают все: от полов с подогревом до систем снеготаяния на подъездной дорожке, полотенцесушителей и зеркал с подогревом для ванной комнаты. Некоторые действительно оригинальные решения общих проблем, многие из которых мы будем изучать в будущих проектах.

Следите за новостями, чтобы не пропустить следующий длинный пост о днях 3 и 4, когда мы укладывали известняковую плитку с рисунком «опус» — скоро!

И жили они долго и счастливо… с теплым полом!

Любовь и объятия,

Лекс

Посмотреть в полном размере

Посмотреть в полном размере

ремонтКухняТеплые полы

Лекс Брукс

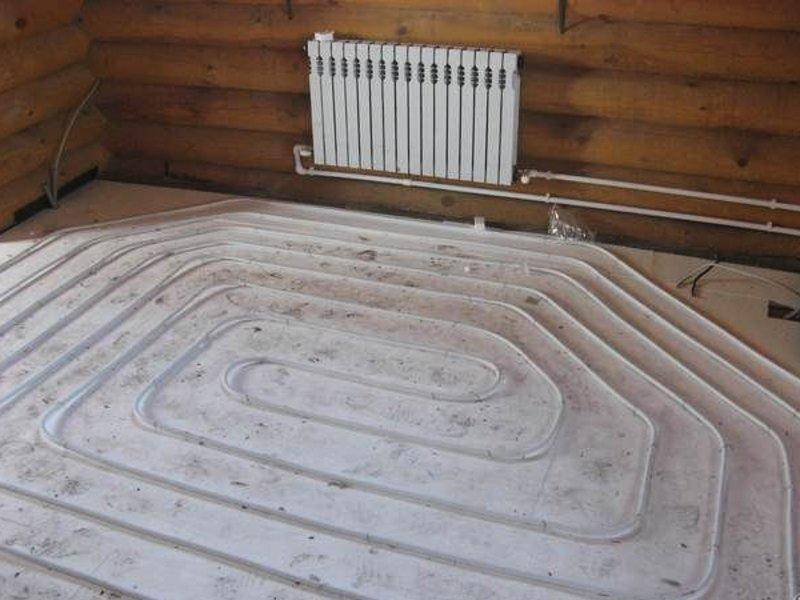

Теплый пол на водяной основе своими руками
