Любое здание нуждается в электрификации. Однако проектирование и монтаж системы электроснабжения зачастую сопряжены со сложностями – далеко не все подрядчики работают добросовестно. А любые отклонения от норм в этих вопросах приводят к печальным последствиям.
Поэтапное проектирование систем электроснабжения – основные нюансы
Существует мнение, что достаточно приобрести соответствующее электрооборудование и развести автоматы.
Однако на деле все сложнее. Силовой электрощит – это центр всей энергосистемы. Даже малейшая ошибка в
его установке влечет проблемы с электричеством, приводит к короткому замыканию. Если оставить предприятие
без света на какое-то время или техника выйдет из строя, можно понести существенные убытки. Но в худших случаях
последствия могут оказаться еще печальнее – вплоть до человеческих жертв.
Поэтому перед монтажом важно сделать
точные расчеты.
Проект электроснабжения — это комплект техдокументации, оформленный с учетом действующих инструкций, ГОСТов, федеральных законов и кодексов. Он включает текстовый и графический разделы. Его разработка предполагает:
- создание принципиальной схемы;
- проектирование внутренней и наружной электросети;
- разработку розеточных групп и всей сети;
- расчет контура заземления и заземляющих устройств;
- расчет норм освещенности в зависимости от площади;
- расчет токов короткого замыкания;
- вычисление допустимых нагрузок;
- описание резервных источников электроснабжения.
Все эти мероприятия должны проводить компетентные мастера, поскольку без соответствующего образования, знаний, навыков выполнить их корректно невозможно. Закупку электрооборудования, его установку, пусконаладку системы, монтаж заземления осуществляют строго в соответствии с проектом.
Что требуется для создания электрощитовой
Для начала работ нужны:
- техническое задание;
- поэтажный план здания;
- техусловия поставщика электроэнергии;
- сведения о нужных для монтажа устройствах – например, осветительной арматуре.
Без плана помещения эффективная прокладка электросети невозможна. С его помощью определяют места, где будут располагаться основные потребители электроэнергии. Дилетанты нередко пренебрегают этим этапом, из-за чего щит может не контролировать энергосеть или делать это неэффективно.
Чтобы электротехника исправно работала, необходимо высчитать также предельно допустимое значение и напряжение тока. От них зависят качество питания всех приборов, способность системы выдерживать нагрузки, нужное сечение кабелей. Если допустить на этом этапе ошибку, придется в дальнейшем перетягивать все провода.
Оправданы ли риски
Как показывает статистика, более 70% составленных непрофессионалами планов включают критические ошибки.
Другой момент, способный ввести в заблуждение, состоит в том, что при пусконаладке все может выглядеть приемлемо. А сильный скачок напряжения происходит позже. Согласно статистическим данным от МЧС за 2022 год, около 30% пожаров стали последствием нарушения правил эксплуатации электрооборудования.
У нас можно заказать проектные решения всевозможных уровней сложности. В своей работе мы опираемся на требования законодательства в области пожаробезопасности, градостроительные нормы, понятия энергоэффективности. Учитываем также архитектурные особенности сооружения.

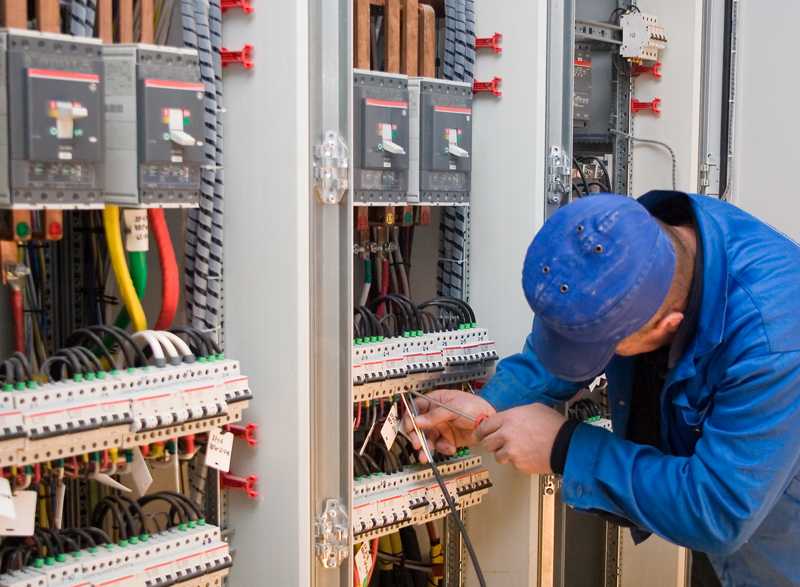

Мы реализуем профессиональную сборку электрощитов, берем в работу как типовые, так и персонально созданные схемы. При необходимости демонстрируем процесс управления устройством.
Наши щиты гарантируют безопасность, поскольку:
- их токоведущие части изолированы;
- конструкцией предусмотрен свободный доступ к ним;
- провода укладывают в лотки или грунт – в зависимости от проекта;
- коммутационную аппаратуру и вводы закрывают ящиками, шкафами, щитами.
Мы соблюдаем все требования безопасности. Если нужны нестандартные конструктивные решения, изготавливаем электрооборудование по персональным параметрам. В продаже у нас также всегда есть комплектующие для электросетей.
Сборка электрощитов и оборудования — ЭКСПЕРТ-ЭЛЕКТРИК – проектные и электромонтажные работы
Важным подразделением нашей компании является отдел сборки электрощитового оборудования по адресу: г. Москва, ул. Дубнинская, д. 79А, стр. 11. Он занимает два собственных сборочных цеха общей площадью 750 кв.м., в первом цехе происходит сборка навесных групповых распределительных электрических щитов, щитов автоматики и диспетчеризации, на втором цехе сборка главных распределительных щитов (ГРЩ) до 6300 А, вводно-распределительных устройств (ВРУ) и устройств автоматического ввода резерва (АВР). Под руководством начальника отдела сборки и двух инженеров-автоматчиков в цехах работают 24 сборщика-электромонтажника, которые регулярно повышают свои навыки путем обучения на специальных курсах в компаниях производителях щитового оборудования.
По сборке электрощитового оборудования мы являемся Авторизированным Партнером компаний “ABB” и имеем статус Профессионального Центра по сборке НКУ до 5000 А, а также являемся промышленным Партнером компании “SchneiderElectric” и “DeKraft”, что подтверждается официальными сертификатами.
Все оборудование устанавливается на DIN рейках, что облегчает работы по установке и замене комплектующих шкафа. Провода внутренней коммутации пусковой аппаратуры проложены в пластиковых перфорированных коробах, закрываемых крышками. На двери, с внешней стороны шкафа, монтируется оборудование управления и световой сигнализации — лампы сигнализации, переключатели режимов работы, кнопки управления, подачи напряжения на шкаф и включения оборудования в работу.
При разработке и изготовлении щитов управления электродвигателями возможна установка преобразователя частоты или устройства плавного пуска (УПП). Преобразователь частоты увеличивает ресурс оборудования и снижает энергопотребление.
Для проверки работоспособности всех видов электрощитов, мы осуществляем многоуровневую систему входных испытаний. При выборе необходимых материалов для сборки электрощитов наши инженеры руководствуются стандартами ГОСТ, СНиП, ПУЭ и нашим многолетним опытом в области электромонтажа.
Кроме того наши специалисты готовы выполнить электроизмерения параметров электробезопасности Вашей электроустановки (в т.ч. сопротивление изоляции, петля фаза-ноль) посредством собственной передвижной электролаборатории.
Компания изготавливает щиты следующих типов:
Главный распределительный щит (ГРЩ)
Панели распределительных электрощитов серии ГРЩ применяются для сборки трансформаторных подстанций, вводных устройств, промышленных предприятий, жилых и административных зданий.
Вводно-распределительные устройства (ВРУ)
Вводно-распределительное устройства предназначены для приёма, распределения и учёта электроэнергии в сетях 380/220В трёхфазного переменного тока частотой 50Гц, а также для защиты линий при перегрузках и коротких замыканиях.
Щиты автоматики и управления (ЩАУ)
Для управления любыми инженерными системами (в т.ч. системами вентиляции и кондиционирования, насосами, котельными, системами электроснабжения и т.д.). Щиты автоматики и управления, используются для регулирования технологических процессов, управления различными системами, а также измерений, сигнализации и защиты. Система управления может быть реализована как на контроллерах, так и на релейных элементах. Выбор элементной базы зависит от пожеланий заказчика. Возможно изготовление различных щитов автоматики для одного объекта в едином дизайне и с разработкой единой логики панелей оператора, что существенно облегчает работу эксплуатирующего персонала.
Щиты распределительные (ЩО, ЩР, ЩОА)
Предназначены для приема, распределения и учета электрической энергии, а также для защиты отходящих линий от перегрузок и от токов короткого замыкания в сетях трёхфазного напряжения 380/220В частотой 50Гц.
Силовые электрощиты (ЩС, АВР, ЯУ, ЩУ, ЩАП)
Производя сборку электрощитов ЩС, в него включают совокупность вводно-распределительных элементов, элементов учета и управления электроэнергией. Установка этого электрощита необходима для защиты электрических линий от перегрузок и напряжения.
АВР используется при комплектации электрощитов аварийного электроснабжения. При отсутствии подачи электроэнергии от одного источника временно переключает все на резервный ввод.
Установка Щита Управления (ЩУ) необходима для управления, защиты от перегрузок, работы с перебоями электроэнергии, защиты силовых цепей и цепей управления от коротких замыканий.
Ящики управления (ЯУ) предназначены для управления вводом и распределением электроэнергии, а также для ее контроля и учета.
Электрощиты ЩАП предназначены для автоматического переключения питания с основного ввода на резервный, при возникновении аварийных ситуаций на основном вводе. Возврат к питанию от основного ввода происходит также автоматически при устранении аварийной ситуации.
Для размещение заказа на сборку электрощитов или электромонтаж необходимо: по электронной почте [email protected] предоставить задание, расчетную схему, опросный лист или спецификацию на электрощитовое оборудование. Ваш заказ будет в кротчайшее время обработан, после чего с Вами свяжется наш инженер-специалист.
Производство электрических распределительных щитов: подготовка перед сборкой
Распределение и управление питанием
| 24997 просмотров
Чтение через 2 мин. | Петре Буту
Тщательная оценка перед началом фактического строительства поможет избежать непредвиденных проблем позже в процессе.
Строительство распределительного щита должно быть тщательно спланированным мероприятием. Есть четыре основных момента, которые следует проверить до того, как мастерская начнет процесс сборки.
1 – Производственные файлы
Конструктор должен подготовить производственные файлы, включая точную компоновку, спецификацию материалов (BOM), производственные чертежи, чертеж вида спереди, однолинейную схему, схему управления и контроля и т. д., чтобы сделать работу по сборке эффективной и поддерживать хорошее качество. уровень для окончательного производства.
2 – Список наличия компонентов
Крайне важно иметь все компоненты в наличии, когда операторы начинают сборку в мастерской.
После того, как проектировщик подтвердит спецификацию, команда цепочки поставок должна быть в состоянии предпринять действия для соответствующей подготовки всех компонентов. График сборки также должен быть приведен в соответствие с более крупным производственным графиком.
3 – Подходящее место для мастерской
Цех по сборке панелей может занимать много места, но очень важно иметь его в наличии перед началом процесса сборки. Мастерская должна включать в себя зону для электрического щита, а также место для компонентов и питающих компонентов. Хорошо подготовленное пространство может обеспечить надлежащую среду для сборки. Для получения дополнительной информации об организации мастерской вы можете проверить мой другой блог «Организация производственной зоны».
4 – Компетентность рабочей силы
Учитывая все обстоятельства, самый ценный ресурс, который нам нужно подготовить, — это наши люди. Мы должны убедиться, что для проекта было назначено достаточное количество рабочих, чтобы можно было уложиться в окончательную дату поставки.
Вы должны учитывать личный опыт и индивидуальные способности работников при назначении их на разные проекты. Должны быть включены регулярные программы обучения для поддержания компетентности и навыков операторов.
Возможность поставлять электрические распределительные щиты с высоким качеством изготовления и своевременной доставкой будет идентифицировать вашу мастерскую как профессиональную. Выбор высококачественных компонентов также говорит клиентам, что ваши шкафы рассчитаны на многолетнюю безотказную работу. Портал производителя панелей Schneider Electric предлагает множество практических ресурсов, которые помогут вам сделать лучший выбор конструкции и компонентов. Когда ваш магазин поставляет товары, демонстрирующие превосходство во всех областях, клиенты вернутся к вам за дополнительными проектами.
Теги: лучшие практики, электрические шкафы, серия по производству электрических распределительных щитов, сборка панелей, лучшие практики производства распределительных щитов
Распределительные щиты, распределительные устройства и щиты, основы
Коммерческие
Гарт Стивенс
29.
07.2020
8 минут
Garth Stevens, PE
Статья 240 Национального электротехнического кодекса (NEC) касается защиты от перегрузки по току и отмечает, что все электрические проводники должны быть защищены. Устройства защиты от перегрузки по току (OCPD) состоят из предохранителей и автоматических выключателей. В этой статье рассматриваются основы щитов, распределительных щитов и распределительных устройств, три основных варианта организации, размещения и использования OCPD. Для простоты при обсуждении OCPD в этой статье будут упоминаться только прерыватели.
Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя предохранители были первыми OCPD, широко используемыми в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и очень распространены. сегодня.
В каждом из этих трех типов передач есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели.
Затем провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других. Краткое описание каждого типа зубчатого колеса и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатого колеса.
Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других.
Щитовые щиты
NEC определяет щитовой щит как: «Один щит или группа щитов, предназначенных для сборки в виде единого щита, включая шины и автоматические устройства максимального тока, и оборудованные переключателями или без них для управления светом. , тепловые или силовые цепи; предназначен для размещения в шкафу или вырезанной коробке, размещенной в стене, перегородке или другой опоре или у нее; доступ только спереди» [NEC 100].
Их можно разделить на центры нагрузки и панели, которые часто называют «панелями».
Распределительное устройство
Центры нагрузки обычно используются в жилых и небольших коммерческих помещениях. Поскольку он есть почти в каждом доме в Америке, это самый дешевый способ размещения автоматических выключателей. Выключатели обычно менее дороги, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений до 240 В и обычно рассчитаны только на 225 А. При таких номиналах они достаточно мелкие, чтобы уходить в стену из стоек 2×4, и достаточно узкие, чтобы поместиться между стойками на 16-дюймовых центрах.
Для более крупных корпусов для поверхностного монтажа один производитель предлагает центры нагрузки с номинальным током до 600 А. Кроме того, напряжение до 277 В может быть получено, но не является обычным явлением. И центры нагрузки, и щиты монтируются в шкафах».
. . снабжается рамой, матом или отделкой, на которые навешиваются или могут подвешиваться распашные двери или двери» [NEC 100]. Как требуется в NEC 408.38, они также имеют глухие фронты, что означает отсутствие «. . . части, находящиеся под напряжением, подвергаются воздействию человека на рабочей стороне оборудования» [NEC 100]. Обычно щиты используются для напряжения до 600 В, но также доступны более высокие номиналы напряжения. Панели могут быть рассчитаны на ток до 1200 А. Щиты меньшего размера могут вмещать втычные выключатели или выключатели с болтовым креплением. В больших щитах используются только выключатели с болтовым креплением, и они могут иметь стандартные термомагнитные или электронные выключатели с регулируемыми настройками. Щиты глубже, чем центры нагрузки. Стена, в которую монтируется встраиваемая панель, должна быть построена с использованием шпилек 2×6. Щиты номиналом 600 А и выше устанавливаются глубже и монтируются на стену.
Распределительные щиты
Распределительные щиты определяются в NEC как «Большая отдельная панель, рама или набор панелей, на которых на лицевой, задней или обеих сторонах установлены выключатели, устройства перегрузки по току и другие защитные устройства, шины и обычно инструменты.
Эти узлы обычно доступны сзади и спереди и не предназначены для установки в шкафах» [NEC 100].
Распределительные щиты похожи на щитовые в том, что они обычно рассчитаны на напряжение до 600 В, они могут выдерживать более высокие токи короткого замыкания, чем щитовые щиты и центры нагрузки. Они устанавливаются на полу и имеют большую глубину, чем щитовые панели, обычно начиная с 18 дюймов в глубину. Поскольку распределительные щиты больше и дороже, чем щитовые, они редко используются для шин с номиналом менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели. Часто требуется доступ только спереди, но также может потребоваться доступ сзади и сбоку.
Распределительное устройство
NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий коммутацию первичной силовой цепи, прерывающие устройства или и то, и другое, с шинами и соединениями.
. В состав узла могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или тем и другим».
Распределительное устройство — самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части механизма. Распределительное устройство тестируется по другому стандарту UL, чем щиты и распределительные щиты. Поскольку выключатели в распределительном устройстве находятся каждый в своем отсеке, устройство рассчитано на то, чтобы выдерживать условия короткого замыкания до 30 циклов. Щиты и распределительные щиты рассчитаны только на то, чтобы выдерживать условия короткого замыкания до 3 циклов.
В распределительных устройствах часто используются выкатные выключатели. Эти выключатели могут быть отсоединены от шины и удалены для обслуживания или замены, не отключая главный и не затрагивая другие выключатели в ряду передач.
С подвижными частями выдвижной выключатель не нуждается в регулярном обслуживании, чтобы гарантировать, что механизмы должным образом смазаны и будут функционировать должным образом, когда это необходимо. Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового замыкания и использования средств индивидуальной защиты.
Панель управления
Распределительный щит
Когда один тип оборудования предпочтительнее других
Факторы, влияющие на решение о том, какой тип оборудования использовать, включают в себя экономику, нехватку места, требования к инженерным сетям, возможность отключения оборудования и размер электрической системы (номинальное напряжение и ток).
- Экономика часто определяет выбор типа оборудования. Если нагрузки немногочисленны и малы, центр нагрузки может выполнять эту работу. Поскольку специальные корпуса могут быть очень дорогими, обычно используется наименьшая возможная панель, если окружающая среда требует такого корпуса.
- Необходимое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно в арендованных помещениях, где площадь в квадратных футах равняется доходу владельца. Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
- В целях удовлетворения потребностей коммунальных служб или экономии места внутри главное распределительное устройство часто монтируется снаружи здания. Это устраняет необходимость в корпусе трансформатора тока (C/T) для служебного входа, так как секция механизма может вместить C/T и счетчик.
- Отключение электрической системы для технического обслуживания может быть экономически невыгодным на промышленных или критически важных объектах. Поэтому применяют распределительные устройства с выкатными выключателями.
- В зависимости от потребностей объекта в электроснабжении могут потребоваться распределительные щиты или распределительные устройства для основного распределительного оборудования. Тем не менее, щитовые панели используются везде, где это возможно, по всему зданию из соображений экономии и пространства, отмеченных выше.
Тем не менее, щитовые панели используются везде, где это возможно, по всему зданию из соображений экономии и пространства, отмеченных выше.Заключение
С опциями для щитов, распределительных щитов и распределительных устройств у проектировщика электрических систем есть обширная палитра опций для обеспечения требуемой защиты от перегрузки по току для проводников по всему объекту. Всегда есть рабочие решения, основанные на любых факторах, действующих на конкретном объекте.
Сравнительная таблица
