Схема подключения проходного двухклавишного выключателя
Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.
Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.
Содержание
- Область применения
- Устройство и разновидности
- Схема подключения
- Особенности монтажа
Область применения
Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.
Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.
Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов.
В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.
Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.
Устройство и разновидности
обычный
Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).
Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.
Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.
с подсветкой
Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.
сенсорный
При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.
Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.
Схема подключения
Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.
схема подключения проходного выключателя
- От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
- От первого проходного выключателя одна жила соединяется с фазой питающей сети.
- Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
- Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

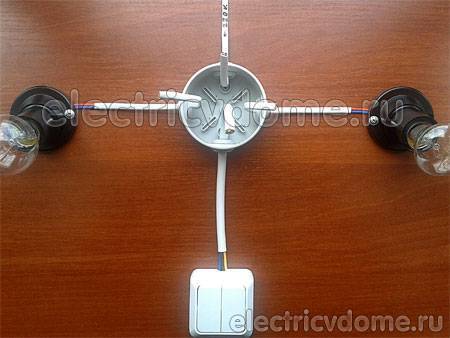

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.
Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).
Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.
В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.
Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.
Подробный разбор схемы подключения смотрите в этом видео:
youtube.com/embed/jUaC_cIHq88?feature=oembed» frameborder=»0″ allowfullscreen=»»>Особенности монтажа
Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.
Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).
Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.
- Обесточьте помещение, в котором будете производить работы.
- При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
- Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
- Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
- Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
- Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
- Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
- Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
- Закрепите выключатели в подрозетниках, установите рамки и клавиши.
- Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.
В следующем видео показано как выполнить подключение на практике:
И еще один пример — здесь:
Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.
Проходные выключатели схема подключения из 2-3 мест
В этой статье мы расскажем о проходном выключателе, как он работает, как правильно подключать, и чем его внутреннее устройство отличается от обычного выключателя.
Проходные выключатели что это такое? Проходной выключатель – это такое устройство, которое позволяет управлять одним источником света с нескольких разных точек. Места установки проходных выключателей планируются заранее при проектирование электрики и имеют некоторые особенности электромонтажа.
Это удобно в длинном коридоре. Например, мы подходим к выключателю, включаем свет, проходим по освещенному длинному коридору, и в конце коридора выключаем свет. И любой человек, который прошёл после нас, может подойти с любого края коридора и включить или выключить свет независимо от положения выключателя недругом конце коридора.
Конечно, у многих не укладывается в голове как это работает и как это устроено. А весь секрет в том, что проходной выключатель, несмотря на то, что он внешне похож на обычный, внутри устроен по-другому. Обычный выключатель – это просто прерыватель электричества, или его еще называют ключ, он может держать электрическую цепь всего лишь в двух состояниях. Либо она замкнута, либо разомкнута. В реальной жизни, лампочка либо включена, либо выключена.
Чем проходной выключатель отличается от обычного?
Главное отличие состоит в том, что в обычном выключателе есть два отверстия для проводов: один вход и один выход. У проходного выключателя таких отверстия три: один вход, и два выхода. А вот внутри он устроен таким образом, что с этого входа он может давать электричество либо на один выход, либо на другой.
Как подключать проходной выключатель?
- Все, что в распаянной коробке нужно разделить на тройки;
- Находим первую вводную тройку: белая жилка – фаза, жёлто-зелёная – земля, синяя – 0;
- Выход на лампочку 6: синяя – 0, жёлто-зелёная – земля, белая – фаза;
- Находим провод от первого выключателя 1 (сзади) и два спереди, далее три провода от 2 (1 сзади и два спереди).
- В первую очередь подключаем то, что идет со входа напрямую – это ноль и земля. Вначале соединяем ноль, затем землю.
- Фазовый провод от лампочки приводим в конец первого выключателя.
- После чего цепляем два провода от одного выключателя к другому.
Для того, чтобы подключить правильно два проходных выключателя в распаянной коробке должны быть:
- Три вводных провода
- Три провода от лампочки
- Три провода от каждого из выключателя
- 1 провод сзади
- 2 провода спереди
Как соеденить?
Землю и ноль подсоединяем напрямую. В одной фазовой пробке включаем сзади одного выключателя. В одном фазовом проводе от лампочки подключаем сзади второго. Нам остается соединить два и два провода от проходных выключателей.
Для того, чтобы подключить проходные выключатели необходимо, всего лишь 6 соединений. Нередки случаи, когда управление освещением в помещении осуществляется с двух мест. Разница связана только с тем, что используются разные группы светильников или лампочек. К примеру, если управление освещением должно контролироваться как в самой комнате, так и в прихожей, то люстра включает в себя 5 лампочек. За счет этого, возникает необходимость в управлении разными группами лампочек в люстре.
Для этого понадобится придерживаться определенной схемы подключения.
- Подготавливает два проходных выключателя. Следит за тем, чтобы они были не одинарного типа, а двойные. Ещё одним их названием могут быть двухклавишные проходные выключатели.
- Двойные проходные выключатели включают в себя 6 контактов (2 входа и 4 выхода). В своей основе, речь идет о двух одинарных выключателях, которые помещены в один корпус.

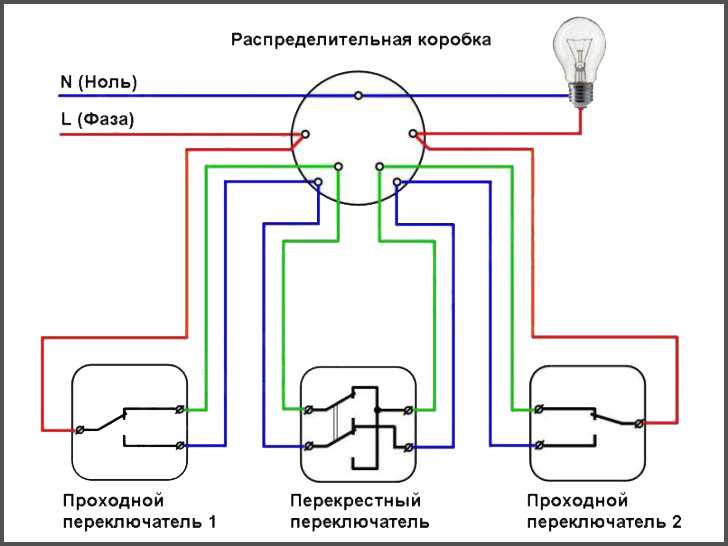

Если понадобится управлять освещением из трех мест, то оптимальным вариантом будет придерживаться определенной схемы подключения. По сравнению с предыдущими схемами, разница минимальная в технологических аспектах. Основным отличием считается тот факт, что схема включает в себя проходной выключатель двойного спаренного типа или другими словами перекрестный выключатель.
Он имеет несколько особенностей, по сравнению с одинарными и двойными. В частности, в его основе 4 контакта, из которых 2 входа и 2 выхода. После включения двойного спаренного выключателя, происходит автоматического переключение 2 независимых контактов.
Количество мест управления освещением может быть и больше двух или трех. В некоторых квартирах, этот показатель может вырасти до шести или даже больше. При этом, схема подключения осуществляется по аналогичному принципу. С учетом этого, первый и последний проходной выключатель пользуется одинарным типом с 3 контактами, а между ними размещаются двойные спаренные с 4 контактами.
При подключении такого количества контактов следует следить за правильным включением клеммы и соответствием типа выключателя и схемы управления освещением. Это является своего рода гарантией безопасности помещения.
Схема подключения выключателя света Полное руководство и бесплатные шаблоны
Знания
Знайте все о схеме подключения выключателя света
Что такое выключатель света?
Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.
Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.
Что находится внутри выключателя света?
Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.
Источник: wikipedia.org
Цвета проводов в выключателе света
Выключатель света имеет три провода.
- Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
- Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
- зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.
Источник: www.belkin.com
Универсальное программное обеспечение для построения диаграмм
Легко создавайте более 280 типов диаграмм
Легко начинайте строить диаграммы с помощью различных шаблонов и символов
- Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
- Кроссплатформенная поддержка (Windows, Mac, Linux, Web)
ПОПРОБУЙТЕ БЕСПЛАТНО
Безопасность подтверждена | Переключиться на Mac >>
ПОПРОБУЙТЕ БЕСПЛАТНО
Безопасность подтверждена | Перейти на Linux >>
ПОПРОБУЙТЕ БЕСПЛАТНО
Безопасность подтверждена | Переключиться на Windows >>
Как работает выключатель света?
Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.
Подключение выключателя света
В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.
Для подключения выключателя необходимо иметь эти инструменты и оборудование.
- Выключатель света на 15 ампер
- Проволочные гайки
- Универсальный нож
- крестовая отвертка
- Инструмент для зачистки проводов
- Плоскогубцы с игольчатыми губками
Мы рассмотрим две основные конфигурации подключения выключателя света.
Питание коммутатора
На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.
- Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
- Соедините два медных провода дополнительным медным проводом.
- Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
- Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
- Проделайте вышеуказанный шаг и с другими черными проводами.
- Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
- Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.
Сила света
Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.
- Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
- Теперь подключите петлю черного провода к клемме в нижней части переключателя.
- Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
- Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.
Схемы подключения выключателя света
Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.
Подключение однополюсного выключателя
Источник: www.do-it-yourself-help.com
Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.
Схема подключения одного выключателя света
Если вы хотите использовать эти шаблоны, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно!
Скачать бесплатно
Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.
Проводка Два выключателя и две лампочки
Источник: www.do-it-yourself-help.com
Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.
Схема подключения 2-ходового переключателя
Скачать бесплатно
Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.
Подключение нескольких выключателей света
Источник: www.do-it-yourself-help.com
Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее
Схема подключения 3-ходового переключателя
Скачать бесплатно
Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.
Символы электрической схемы выключателя света
Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.
Используйте EdrawMax для создания схемы подключения
Очень важно правильно подключить выключатель света . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.
Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете.
EdrawMax — лучшее простое в использовании программное обеспечение для создания диаграмм. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.
Связанные статьи
Что такое блок-схема дебиторской задолженности Полное руководство по блок-схеме кредиторской задолженности Что такое схема трубопроводов и приборов (P&ID) Полное руководство по блок-схеме цикла расходов Полное руководство по BPMN
Как работает двухпозиционный переключатель?
В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Его также называют лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.
ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, обязательно проконсультируйтесь со специалистом, так как процесс включает в себя работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).
Outline
Введение
Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.
Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.
Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два терминальных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.
Итак, прежде чем приступить к изучению проводки 2-позиционного выключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-позиционного переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.
Три клеммы обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.
Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано, прежде чем будет выполнено второе соединение. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.
На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.
Как подключить двухпозиционный переключатель?
Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а как только вы подниметесь наверх, вы можете просто выключить свет путем переключения переключателя, расположенного в верхней части лестницы.
Есть несколько способов, которыми вы можете сделать двустороннее соединение переключателя. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.
Подключение стандартного двухпозиционного выключателя
В первом способе подключения используется пара двухпозиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.
На схеме видно, что обе клеммы COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.
Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника переменного тока.
Из схемы легко понять, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.
Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.
Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое действие переключения нарушит подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:
- COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
- COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.
Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.
В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.
Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.
Альтернативный метод проводки двухпозиционного переключателя
Следующая схема проводки — это старая система, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).
Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.
Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.
Что касается фактической проводки, то на следующей схеме показана реализация двухпроводного переключателя с двунаправленным управлением.
Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).
Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.
В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.
В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двусторонним переключателем
Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).
Еще один серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.
Но в этой проводке есть вероятность того, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.
Пример
У меня нет двусторонних световых выключателей для демонстрации работы, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных тумблеров и светодиод (по сути, двухсторонний переключатель является переключателем SPDT).
Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три контакта и работает очень похоже на двусторонний переключатель света.
