Схемы подключения радиаторов отопления (батарей)

 Мало купить составляющие системы отопления частного дома или квартиры, важно еще также и правильно подключить эти элементы, чтобы впоследствии система работала эффективно с полной отдачей, при этом у вас не возникало проблем по ее обслуживанию. Все это мы к тому, что на первый взгляд кажущаяся простота применения некоторых составляющих является иллюзией. Вот кажется радиаторы отопления, вход и выход, всего-то ничего. Так нет, и здесь их можно подключить тремя разными способами, о которых мы и поговорим в нашей статье.

Виды, способы (схемы) подключений радиаторов отопления (батарей)

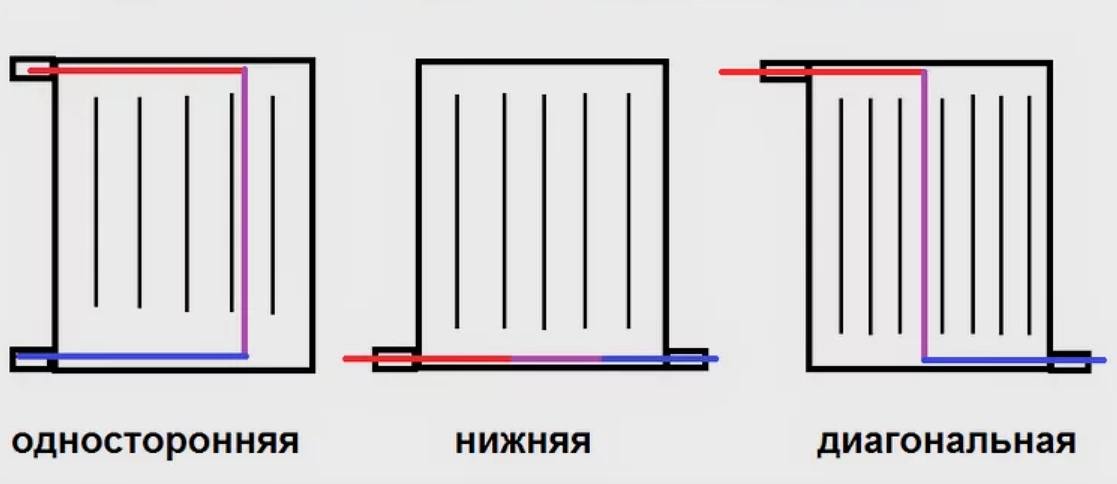

 Итак, какие же виды подключения радиаторов отопления возможны? Всего существует 3 вида возможного подключения радиаторов отопления, а именно:

— Одностороннее;
— Перекрестное;
— Нижнее.

А теперь по порядку разберем каждый из вариантов.

Односторонняя схема подключения радиаторов отопления (батарей) частного дома

 Односторонняя схема наиболее часто применяемая. Все дело в простоте монтажа. Две трубы с теплоносителем подсоединяются с одной стороны батареи, а вот с другой стороны радиатора устанавливаются заглушки. Вместо верхней заглушки может быть установлен кран Маевского, для сброса воздуха из системы отопления.
 Схема имеет неплохие показатели, часто применяется в многоэтажных домах с байпасной линией. Наиболее эффективно подключение потока теплоносителя сверху вниз. В это случае КПД возрастает на 5-7 процентов.
 К ограничениям подключения радиаторов по такой схеме можно отнести условия монтажа не более 15 секционных радиаторов отопления. В противном случае крайние секции не будет прогреваться, а кроме того, в них возможно возникновение пробок непроходимости из-за образования застойных зон.

Перекрестная схема подключения радиаторов отопления (батарей) частного дома

 Такая схема подключения хотя и незначительно сложнее, но при этом наиболее эффективна, особенно это можно сказать о применении относительно многосекционных радиаторах отопления. Все дело в принципе подключения, а осуществляется он следующим образом.
 Один трубопровод подключается снизу или сверху с одной стороны, а второй оппозитно при этом с противоположной стороны. В итоге теплоноситель проходит в радиаторе отопления по диагонали, что позволяет обеспечивать наиболее эффективную отдачу тепла от теплоносителя в корпус, а далее от радиатора отопления в помещение.
 Итак, схема эффективна, не требовательна к исполнению радиаторов по количеству секций. Единственный значительный недостаток это возможное увеличение метража трубопроводов, если стояк идет с одной стороны радиатора отопления.
 Тем не менее, этот вариант подключения будет наиболее оптимальный из всех приведенных.
 Как и в предыдущем случае, возможна установка крана Маевского для спуска воздуха из системы отопления.

Подключение радиаторов отопления (батарей) с нижним подключением частного дома

  Такое подключение больше подходит для дизайнерских решений, так как в нем больше эстетики, чем прагматизма. Все дело в том, что здесь теплоноситель слабо разносит тепло по секциям, а перетекает в основном сразу по низу батарей из «входа» в «выход». Если изначально не было расчет на расход теплоносителя и возможное сопротивление радиатора отопления, то потери тепла могут достигать в этом случае рекордных 60 процентов.
 Зато нижнее подключение может незаменимо выгодно смотреться для частных домов, где разводка тепловой системы выполнена по полу.
 Так скажем это вариант для тех у кого система отопления со значительным запасом, то есть радиаторы отопления будут использоваться не совсем эффективно, но этого должно будет хватить для отопления помещения.

Общие требования к подключению радиаторов отопления (батарей)

 При монтаже радиаторов отопления важную роль играет не только схема их подключения, но и способы декорирования. Первым делом необходимо размещать радиаторы  непосредственно вблизи «мостиков холода»,  других возможных поглотителей тепла (окна, форточки,  менее утепленные стены). В этом случае вы снизите вероятность появления сквозняков. Кроме того распределение тепла в помещении будет более целенаправленным и эффективным, что позволит сэкономить до 7 процентов энергоресурсов.
 Монтаж радиаторов отопления в стены, которые будут окружать батареи как с боков, так и сверху, также чреват снижением КПД и повышением затрат на тепловую энергию. Так подоконник над радиатором отопления может снизить эффективность на 4 процента. В некоторых случаях красота требует жертв, некоторые декоративные экраны могут снизить теплоотдачу радиаторов до 20 процентов.
 Еще раз необходимо вспомнить об устройствах сброса воздуха из системы, о выборе эффективного теплоносителя, о правильном расчете системы отопления. Все эти критерии будут влиять на эффективную работу отопительной системы, что соответственно скажется и на комфортной температуре в помещении.

как подключить батарею правильно, варианты

Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме.

От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам. Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:

• Правильность монтажа разводки.
• Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
• Выбор оптимального отопительного оборудования и комплектующих.

Содержание

• 1 Выбор места подключения и нормы установки
• 2 Виды разводки труб
• 3 Варианты подключения радиаторов
• 4 Установка

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

• Расстояние от низа батареи до пола – 10-12 см.
• Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
• Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по

однотрубной или двухтрубной схеме.

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

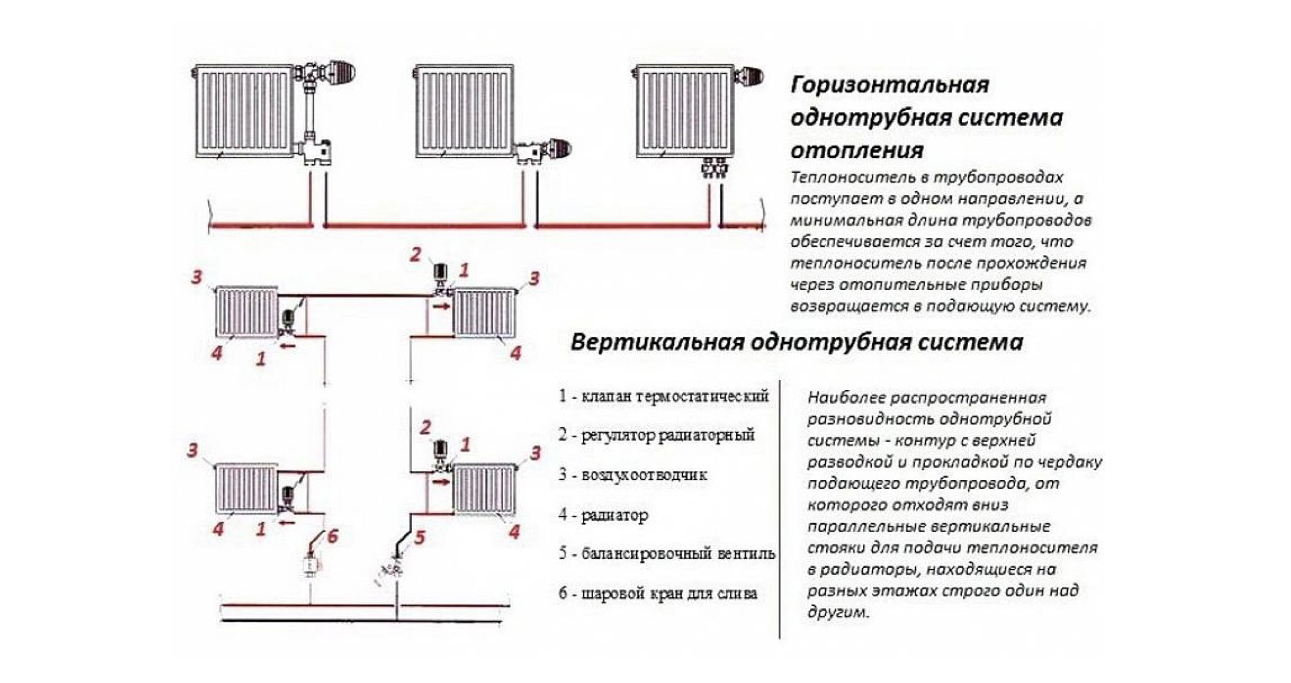

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

Минусы:

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

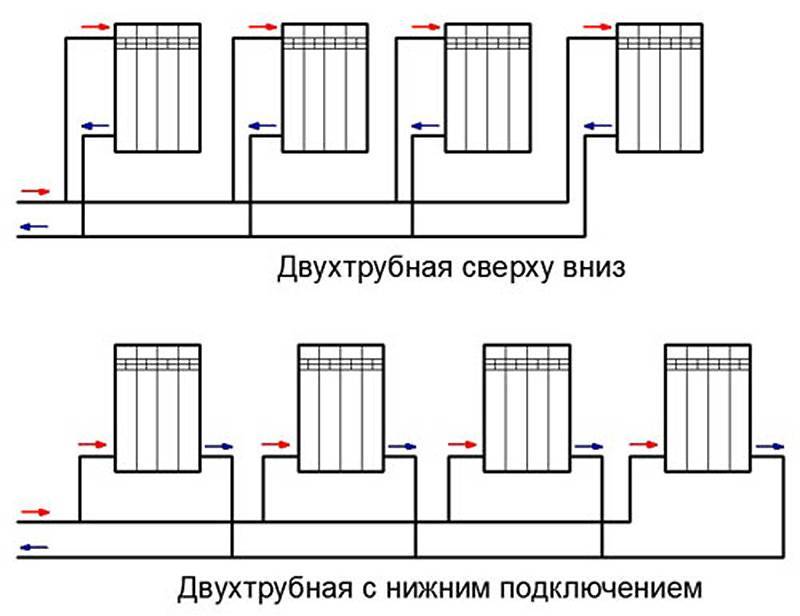

На схеме пример двухтрубной разводки отопления

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

• Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя.

Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

• Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

• Нижнее.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками, вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа, читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Серия

, параллельное и последовательно-параллельное соединение батарей

Знакомство с соединениями батарей

Можно подумать, какова цель последовательного, параллельного или последовательно-параллельного соединения батарей или какая конфигурация является правильной для зарядки накопителя. , система аккумуляторных батарей, автономная система или установка солнечных батарей. Ну, это зависит от системных требований, т.е. для увеличения напряжения путем последовательного соединения батарей, ампер-часов батареи (поскольку батареи рассчитаны на Ач вместо ампер) или просто тока или мощности батарей путем соединения батарей параллельно или последовательно- параллельно поддерживать систему в соответствии с вашими потребностями. Если вам нужно знать, как это сделать, прочтите следующее пошаговое руководство о конфигурации первичных (неперезаряжаемых, таких как элементы AAA) и вторичных (перезаряжаемых, таких как свинцово-кислотные, никель-кадмиевые, никель-металлогидридные, литий-ионные и т. д.) батареи.

Мы получили несколько запутанных схем по этой теме, и они спрашивают, являются ли соединения батарей последовательными, параллельными или последовательно-параллельными, и какой из них выбрать?. Итак, мы подробно обсудим последовательное, параллельное и последовательно-параллельное соединение батарей с принципиальными схемами и приложениями.

• Связанный пост: Почему мы не можем хранить переменный ток в батареях вместо постоянного?

Теперь начнем…

Типы подключения аккумуляторов

Существует три основных типа подключения аккумуляторов .

1. Последовательное соединение
2. Параллельное соединение
3. Последовательно-параллельное соединение

Нажмите на изображение, чтобы увеличить

Последовательное, параллельное и последовательно-параллельное соединение батарей

• Связанная статья: Введение в последовательное, параллельное и последовательно-параллельное соединение

Ниже приведены подробные сведения о каждом соединении.

Последовательное соединение батарей

Если мы соединим положительную (+) клемму батареи с отрицательной (-) и отрицательную с положительной клеммой, как показано на рисунке ниже, тогда конфигурация батарей будет последовательной.

Полезно знать:

При последовательном соединении аккумуляторов ток в каждом проводе или секции одинаков, а напряжение разное, т.е.

В ₁ + В ₂ + В ₃ ….Vn

На рисунке ниже две батареи 12 В, 200 Ач соединены последовательно. Таким образом, общий эффективный ампер-час (Ач) будет таким же, в то время как напряжение является аддитивным.

т. е.

= 12 В + 12 В = 24 В, 200 Ач

Нажмите на изображение, чтобы увеличить артерии. Пошаговая процедура с расчетами и диаграммами

Когда нам нужно и как соединить батареи последовательно?

Когда вам необходимо удвоить уровень напряжения в соответствии с потребностями вашей системы, сохраняя при этом ту же емкость или номинальное значение ампер-часа (Ач) аккумуляторов.

Например, если у вас есть две батареи 12 В, 200 Ач и вам нужна система 24 В для установки. Просто подключите обе батареи последовательно, и вы получите 24 В и одинаковую номинальную мощность в ампер-часах, то есть 200 Ач.

Имейте в виду, что батареи при последовательном соединении разряжаются медленнее, чем при параллельном соединении.

Вы можете сделать это с любым количеством батарей, т.е. получить 36 В, 48 В, 72 В постоянного тока и т. д., подключив батареи последовательно.

Эта система используется в различных установках солнечных батарей и других приложениях.

• Запись по теме: Типы батарей и элементов и их применение

Параллельное соединение батарей

Если мы подключим положительную клемму (+) батареи к положительной и отрицательную (-) к отрицательной клемме. Тогда конфигурация батарей будет параллельной.

Полезно знать:

При параллельном соединении напряжение будет одинаковым на каждом проводе или участке, а ток будет разным, т. е. ток суммируется.

напр.

I ₁ +I ₂ +I ₃ …+In

На рисунке ниже две батареи по 12 В, 200 Ач соединены параллельно. Таким образом, общее эффективное напряжение будет таким же, в то время как ампер-час является аддитивным.

т.е.

= 200Ач +200Ач = 400Ач, 12В.

Щелкните, чтобы увеличить изображение

Параллельное соединение аккумуляторов

• Запись по теме: Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора – примеры

Когда нам нужно и как подключать батареи параллельно?

Когда вам нужно удвоить емкость аккумулятора или номинал в ампер-часах (Ач) в соответствии с потребностями вашей системы при сохранении того же уровня напряжения.

Например, если у вас есть две батареи 12 В, 200 Ач и вам нужна система 12 В для установки. Просто подключите обе батареи параллельно, чтобы общая емкость батареи составила 400 Ач и одинаковый уровень напряжения, т. е. 12 В.

Имейте в виду, что при параллельном подключении батареи быстрее разряжаются, чем при последовательном подключении.

Можно сделать с любым количеством аккумуляторов, т.е. получить одинаковый уровень напряжения при увеличении емкости аккумулятора в ампер-часах при параллельном соединении аккумуляторов.

Эта система используется в различных установках солнечных батарей и других приложениях.

• Запись по теме: Разница между батареей и конденсатором

Последовательно-параллельное соединение батарей

Если мы соединим две пары двух батарей последовательно, а затем соединим эти последовательно соединенные батареи параллельно, то такая конфигурация батарей будет называться последовательно-параллельным соединением батарей.

Другими словами, это последовательная, а не параллельная цепь, известная как последовательно-параллельная цепь. Некоторые компоненты соединены последовательно, а другие — параллельно или в сложной схеме последовательно и параллельно соединенных устройств и аккумуляторов.

Связанный пост:

Серия
• Подключение солнечной панели и аккумуляторов к системе автоматического ИБП
• Параллельное соединение батарей с солнечной панелью и автоматическим ИБП


На рисунке ниже.

Шесть (6) аккумуляторов по 12 В, 200 Ач, соединены последовательно-параллельно.

т.е.

B ₃ и B ₄ последовательно … 12 В + 12 В = 24 В, 200 Ач … Последовательное соединение

B ₅ и B ₆ последовательно … 12 В + 12 В = 24 В, 200 Ач … Последовательное соединение

А затем пара этих батарей соединена параллельно, т.е. два параллельных набора из трех батарей соединены последовательно.

т.е. B ₄ , B ₆ = Серия

И затем ,

Набор 1 и Набор 2 = Параллельно.

Таким образом, эффективное напряжение и ампер-час будут равны

Ампер-час (Ач) = 200 Ач + 200 Ач + 200 Ач = 600 Ач

Напряжение = 12 В + 12 В = 24 В. (Параллельное соединение)

Нажмите на изображение, чтобы увеличить

Последовательно-параллельное соединение батарей

Калькуляторы, связанные с батареями:

• Калькулятор срока службы батарей
• Калькулятор емкости аккумулятора

Когда нам нужно и как подключать батареи последовательно-параллельно?

Когда вам нужно удвоить емкость батареи или номинальное количество ампер-часов (Ач), а также напряжение батарей в соответствии с потребностями вашей системы.

Например, если у вас есть шесть аккумуляторов по 12 В, 200 Ач, и вам нужна емкость 600 Ач и система 24 В для установки. Теперь у вас есть два комплекта из трех батарей, просто соедините два комплекта из трех батарей последовательно, а затем соедините два комплекта параллельно (как показано на рисунке выше), где общая емкость батареи будет 600 Ач, а уровень напряжения будет 24 В.

Можно с любым количеством аккумуляторов, т.е. получить разный уровень напряжения, а также увеличить емкость аккумулятора в ампер-часах при последовательно-параллельном соединении аккумуляторов.

Эта система используется в различных установках солнечных батарей и других приложениях.

Сравнение последовательного, параллельного и последовательно-параллельного соединения

В приведенной ниже таблице показаны основные различия между последовательным и параллельным соединением.

Нажмите на картинку, чтобы увеличить

Сравнение последовательного, параллельного и последовательно-параллельного соединений

• Связанные руководства: схемы подключения и установки батарей

Общие меры предосторожности и инструкции по подключению и установке батарей

Соответствующие инструкции по подключению и подключению батарей:

• Как спроектировать и установить солнечную фотоэлектрическую систему? С решенным примером
• Как подключить солнечную панель к батарее 12 В и нагрузке 12 В постоянного тока?
• Как подключить солнечную панель к инвертору 220 В, батарее 12 В, нагрузке постоянного тока 12 В?
• Разница между последовательной и параллельной схемой — сравнение
• Что произойдет, если аккумулятор подключен к сети переменного тока?
• Что происходит с аккумулятором при подключении проводов с обратной полярностью

URL-адрес скопирован

Схемы подключения проводного ИБП – Battery Backup Power, Inc.

ИБП с резервным питанием от батареи (источник бесперебойного питания), указанные в следующей таблице, могут быть напрямую подключены либо к панели с расщепленной фазой 120/240 (однофазные модели 6k и 10k), либо к панели 120 /208Y 3-фазная панель (3-фазные модели 10k, 15k, 20k, 30k и 40k). Однофазные модели 6k и 10k имеют встроенные изолирующие трансформаторы, которые создают собственную нейтраль. Это позволяет установщику выбрать и подключить один из множества вариантов выходного напряжения.

Следующие системы ИБП внесены в список UL, и их выходы могут быть подключены непосредственно к электрическому щиту для обеспечения бесперебойного питания во время перебоев, регулирования напряжения, подавления перенапряжения, фильтрации шума и регулирования частоты.

Номер модели	Вместимость	Требование ввода	Варианты выходного напряжения
ББП-АДВ-6000-ПСВ-ОНЛ	6 кВА / 6 кВт	175–280 В, одна/расщепленная фаза, 30 А	110, 115, 120, 200, 208, 220, 230, 240, 110/220, 115/230, 120/240, 120/208
ББП-АДВ-10000-ПСВ-ОНЛ	10 кВА / 10 кВт	175–280 В, одна/расщепленная фаза, 50 А	110, 115, 120, 200, 208, 220, 230, 240, 110/220, 115/230, 120/240, 120/208
ББП-АР-33-10К	10 кВА / 10 кВт	173–253 В, 3 фазы, 30 А	120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-15К	15 кВА / 15 кВт	173–253 В, 3 фазы, 45 А	120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-20К	20 кВА / 20 кВт	173–253 В, 3 фазы, 60 А	120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-30К	30 кВА / 30 кВт	173–253 В, 3 фазы, 85 А	120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-40К	40 кВА / 40 кВт	173–253 В, 3 фазы, 120 А	120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)

Если резерва мощности батареи недостаточно для обеспечения достаточного времени резервного питания, ИБП можно использовать в паре с АВР (автоматический переключатель резерва) или с ручным переключателем, что позволяет ИБП обеспечивать непрерывное бесперебойное питание по мосту для подключенных нагрузок, в то время как генератор или вторичный источник питания подключается к сети после сбоя питания от сети или основного источника.
