Снип по установке газового котла: Требования к помещениям, в которых размещаются газовые котлы.

можно ли монтировать своими руками

Установка газового котла в частном доме, квартире, на даче — задача непростая. Мало просто купить его — необходимо получить все разрешения и собрать документы на монтаж. Также следует соблюдать нормативы размещения. В статье вы узнаете, где и как установить котел, каких правил придерживаться при его эксплуатации.

Нормы и правила установки котла отопления

Не всякое помещение подойдет для размещения газового оборудования. В частных домах необходимо придерживаться правил СНиП 31-02-2001. В многоквартирном доме действуют требования СНиП 2.08.01. Однако начинать нужно с подготовки документов и получения разрешений.

Какие этапы предстоит пройти:

• Обращение в ГОРГАЗ с заявлением, в котором указаны расчеты потребляемого газа на отопление и горячее водоснабжение (ГВС) согласно СНиП 31-02, п. 9.1.3. Берутся средние показатели для одной квартиры:

1. Газовая плита — 0,5 м³/сутки;
2. ГВС — 0,5 м³/сутки;
3. Отопление 7-12 м³.

• Заявление рассматривают. Если все в порядке, служба составляет документ с техническими условиями и регламентацией всех работ. Без этого установка будет считаться незаконной. Следующим шагом является обращение в лицензированную службу для составления проекта на основании технических рекомендаций.

Кто должен устанавливать котел? В идеале — газовая служба. Поэтому готовый проект и другая документация направляются туда. Что еще нужно приложить:

• Документы на оборудование;
• Инструкцию;
• Сертификаты технического и санитарно-гигиенического состояния;
• Результат экспертизы, которая подтверждает соответствие требованиям.

Важно действовать согласно ГОСТу и соблюдать меры безопасности, поэтому монтаж невозможен в неподходящем помещении. Некоторые пытаются разместить котел в гараже, подвале, санузле. Но давайте выясним, каких норм необходимо придерживаться.

Частный дом

В помещении, где предполагается установка, должна быть хорошая вентиляция. Какое место может подойти:

• Первый, цокольный этаж;
• Подвальное помещение;
• Пристройка;
• Чердак;
• Кухня — если мощность техники не больше 35 кВт.

Отметим, что для монтирования на кухне есть две нормы. Их условия немного различаются, поэтому уточняйте у мастера, какой именно он придерживался. В первом случае допускается использовать агрегаты мощностью не более 35 кВт, во втором — не более 60 кВт.

• Котлы мощностью 150 кВт могут располагаться на первом, цокольном, подвальном этаже;
• При мощности 151-350 кВт действуют те же положения, но также допускается размещение в пристройке.

Кухня

Если вы выбрали место на кухне, сверьтесь со следующими нормативами:

• Объем помещения от 15 м³. На каждый киловатт мощности полагается 1 м³;
• Высота потолка от 2,5 метра.

Нужно серьезно отнестись к созданию вентиляции своими руками:

• Производительная вытяжка. Параметры рассчитываются согласно трехкратному объему комнаты. Для одноконтурных и двухконтурных котлов с открытой камерой требуется постоянный приток воздуха для горения;
• Наличие окна с форточкой общей площадью 0,8 м² и толщиной стекла 2 мм, 1 м² — 4 мм, 1,5 м² — 5 мм;
• Дверной зазор от пола — от 0,025 м².

Важный момент! Если комната объединена с соседней так, что между ними нет двери, то вам не разрешат поставить котел. Выходом может стать установка роллетов, раздвижных или стеклянных дверей.

Отдельное помещение

Оборудование можно установить в отдельной котельной, если придерживаться следующих условий:

• Высота от пола до потолка 2,5 метра;
• Площадь от 15 м³;
• Стены должны быть из несгораемого материала: бетон, кирпич, блоки;
• Правила относительно вытяжки аналогичны вышеописанным;
• Остекление площадью от 0,03 м².

В случае использования техники мощностью 150 кВт должна иметься дверь из противопожарного материала, выводящая на улицу либо в подсобное помещение с запасным выходом.

Пристройка

Нет места для размещения отопительного котла в доме? Тогда добавьте пристройку. Требования те же, что описаны выше. Кроме этого застройщику нужно учесть следующие моменты:

• В каркасном, кирпичном и других типах домов, пристройка должна располагаться около сплошной стены. Материал стен должен быть негорючий — кирпич, ракушечник;
• Отливается независимый от дома фундамент, соединяются только стены.

Пристройку необходимо зарегистрировать, иначе вы не сможете провести туда газ. Само собой, помещение должно соответствовать всем нормам, иначе ответственные инстанции могут не выдать разрешение.

Что должно быть предусмотрено перед наружным монтажом:

• Ширина дверного проема от 0,8 метров;
• Твердый пол из негорючих материалов;
• Для габаритных напольных котлов должен быть дополнительный фундамент;
• Проведение водопровода и канализации;
• Наличие проводки и розеток;
• Обустройство дымохода.

Если пристройка воздвигается из дерева, то нужно сделать надежную огнеупорную облицовку.

Установка дымохода

Самостоятельный монтаж дымоотвода также проводится по правилам СНиП. Прибор должен находиться как можно ближе к выходному отверстию. Следите, чтобы вентиляция работала исправно.

Дымоходный и вентиляционный каналы должны быть раздельными.

Отверстие для вентиляции проделывается снаружи в нижней части стены. Для присоединения корпуса к отводящему отверстию дымохода используются стальные и гофрированные трубы. Все соединения изолируются герметиком.

Чтобы обеспечить технике нормальную тягу, соблюдайте высоту трубы:

• Плоская крыша — возвышение трубы не менее 50 см;
• Скатная — от 150 см.
• Скатная (расстояние от конька крыши 300 см) — высота не ниже конька.
• Скатная более 300 см от конька — установка проводится под углом 10 градусов от конька крыши.

Размещение

В квартирах оборудование устанавливают на кухне — там есть все необходимое. Размещение в других комнатах дома или квартиры не оправдано. В ванной нет окон и нормальной вентиляции. То же самое касается и кладовки с коридором.

Порядок и схема установки навесного оборудования

При покупке техники — «Аристон», «Бош», «Протерм» и т.д. — проверьте наличие всех креплений, соединительных элементов. Перед монтажом конструкцию лучше промыть. Для этого демонтируйте заглушки и прогоните поток воды по системе.

Подготовьте инструменты:

• Уровень;
• Набор отверток;
• Пассатижи;
• Шуруповерт;
• Очистной фильтр — по желанию.

Подготовьте место для настенного котла.

• Под корпусом не должна стоять мебель, посторонние предметы;
• Деревянные стены обшиваются жаропрочными листами толщиной от 0,3 см;
• Расстояние от корпуса до стены — от 4,5 см;

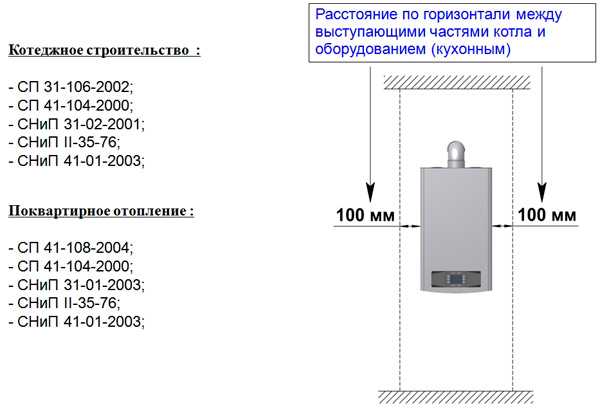

• Расстояние от боковых стен — 10 см для негорючих материалов, для горючих — 25 см.

Перед навешиванием сделайте разметку креплений для монтажной планки, к которой будет крепиться корпус.

Расстояние от пола: 0,8–1,6 метра.

Монтаж дымоотвода зависит от типа оборудования. Для турбированного, с закрытой камерой сгорания требуется подключение коаксиального дымохода. Это труба, которая состоит из двух каналов: в один поступает воздух, из другого отводятся продукты сгорания. Подсоединяется труба к патрубку котла.

При монтаже труб учитывайте расположение фильтра. Он защищает систему от засора, упрощает эксплуатацию. Возле фильтра располагаются запорные краны — с помощью них вы сможете перекрыть воду, не сливая, и прочистить элемент. Снимите заглушки с патрубков и подключите водопроводные шланги.

Подсоединение к газовой трубе лучше доверить специалисту. Самому проводить такие работы не рекомендуется.

Монтаж напольного котла

Газовые приборы напольного типа — например, «Будерус», «АОГВ», «Навьен», Baxi — обладают большими габаритами и мощностью. Под них возводится надежный фундамент из железобетона.

Если пол деревянный, нужно выложить кладку из кирпича, плитки и положить асбестовый лист сверху. Стена защищается таким же образом. Затем конструкцию монтируют на выделенное место, подводится дымоотводная труба, выполняется подключение к отопительной системе. Для электрогазовых котлов нужна заземленная розетка.

По завершении работ приезжает газовая инспекция, проверяет, все ли правильно, подводит газ. После этого прибор можно эксплуатировать.

Монтаж можно провести самостоятельно. Но создание проекта следует доверить специалистам с лицензией. Подведение газа к системе также выполняет газовая служба. Это условие безопасности вас и ваших соседей.

требования к установке газовых котлов

Требования к установке газовых котлов.

В настоящее время газ самое экологически чистое экономичное и дешевое топливо для загородных домов. Тем не менее

при установке газового котла необходимо соблюдать определенные требования, нормы и правила, которые помогут избежать трудностей связанных с подключением газового котла к газовым сетям и дальнейшей его правильной, безаварийной и бесперебойной эксплуатации.

Требования по установке газовых котлов изложены в следующих документах:

• СНиП II-35-76 Котельные установки; скачать СНИП II-35-76 Котельные установки
• СНиП 42-01-2002 Газораспределительные системы; скачать СНиП 42-01-2002
• Свод правил по проектированию автономных источников теплоснабжения СП 41-104-2000; скачать СП 41-104-2000

Приведенные выше нормативные документы по эксплуатации котельных и безопасной эксплуатации котлов содержат требования и ограничения, которые исключают или сводят к минимуму чрезвычайные ситуации. Они также содержат требования к установке газовых котлов и нормы организации работ по их установке.

Для того чтобы облегчить ваш труд, мы приводим краткую выписку из приведенных документов с основными требованиями, которые относятся к установке газового котла в собственном доме или квартире.

Требование к помещению для установки газового котла:

• помещение для установки газового котла должно быть не менее 4 м²;
• высота потолков в нем — не менее 2,5 м;
• ширина внешней двери — не менее 80 см;
• необходимо окно для естественного освещения и отверстие для притока наружного воздуха.
• помещение, в котором устанавливается котел должно иметь отдельный выход на улицу.

Необходимо также чтобы дверь в помещение свободно открывалась или имела подрезку, для горения фитиля и горелки требуется приток кислорода.

При строительстве дымоходов для обеспечения тяги и исключения задувания приводящего к погасанию пламени необходимо выводить верхний срез дымохода выше зоны ветрового подпора. Высота дымохода над крышей дома устанавливается в зависимости от расстояния:

• не менее 0,5м над коньком, если труба находится на расстоянии до 1,5м от конька;
• не ниже линии, уровня конька, если труба находится на расстоянии от 1,5м до 3м;
• не ниже прямой, проведенной от конька вниз под углом 10″ к горизонту, при размещении труб на расстоянии более 3м от конька крыши.

Дымоход должен иметь сечение, в соответствии с паспортом на устанавливаемое оборудование но не менее — для котла с открытой камерой сгорания и мощностью до 30 кВт диаметром 130 мм, для котла на 40 кВт -170 мм.

Дымоход должен иметь минимум колен и изгибов, а его внутренний диаметр не может быть меньше диаметра горловины котла.

Также необходимо наличие канала приточной естественной вентиляции в верхней части помещения.

Если газовый котел энергозависим, то в соответствии с требованиями он должен иметь отдельный автомат защиты сети. Можно также установить дифференциальный автомат (УЗО), защищающий человека от замыкания на корпус, при этом котел обязательно нужно заземлить.

При установке котла в отдельном помещении без постоянного нахождения в нем людей, например встроенная или пристроенная топочная, по действующим строительным нормам, в помещении необходимо установить газоанализатор, который предупредит об утечке, и автоматически перекроет подачу газа с помощью аварийного электрического клапана.  Безоговорочным требованием также является обязательное наличие на вводе газопровода в помещении температурного запорного клапана для экстренного отключения подачи газа в случае пожара. Все оборудование подлежит ежегодному обслуживанию специалистами.

Выбор газового котла.

Мощность газового котла вычисляют на стадии строительства дома, поскольку от нее зависит диаметр дымохода и ряд параметров различных инженерных систем.

Газовые котлы могут стальными или чугунными.

• Стальной котел примерно в два раза легче чугунного той же мощности и объема.
• Срок службы стального котла составляет 10-15 лет, чугунного до 50 лет.
• Чугунный котел боится резких перепадов температуры и поэтому практически всегда выходит из строя, если включается без воды, или без прогрева в сильно остывшем помещении после длительной остановки.
• Стальной котел ржавеет, если после отключения останется без воды.

Газовые котлы выпускаются в напольном и настенном вариантах.

В корпусе настенного котла находятся газовая горелка, теплообменник, циркуляционный насос, расширительный бак, манометр, термометр и система безопасности котла. Настенные котлы всегда энергозависимы, т.е не могут работать при отключении электроэнергии. В связи с эти для стабильно и длительной работы рекомендуется применять стабилизатор напряжения или сетевой фильтр. В этом случае необходимо запомнить 2 основных требования. Читать далее…

Что нужно сделать перед установкой котла

Опубликовано 28 июля 2021 г. (20 июня 2022 г.) автором hls_admin

Инвестирование в новый котел и его установка — довольно большой процесс. Приобретение нового котла может быть облегчением, особенно если вы зависите от него для отопления дома или горячего водоснабжения. Важно подготовиться к проекту. Ниже приведены несколько вещей, которые вы должны сделать перед установкой котла в вашем доме:

• Во-первых, спросите установщика, чего ожидать. Компании используют разные процессы и протоколы. Вы должны спросить, дадут ли они точные даты и время для работы, или вам просто дадут окно для установки. Узнайте, потребуется ли им доступ к определенным частям вашего дома или им нужен доступ к коммунальным услугам. Вы хотите должным образом подготовиться заранее. Понимая потребности установщика и то, как он планирует подходить к работе, вы можете убедиться, что работа выполняется более эффективно и результативно. Это также приносит некоторое душевное спокойствие, когда у вас есть правильные ожидания от работы.
• Вам нужно будет очистить территорию. Убедитесь, что коридоры и входные двери в котельную вычищены, чтобы у монтажников было достаточно места для работы. Вам также нужен свободный путь к котельной. Вы не хотите задерживать установщика, и вы хотите, чтобы он мог легко получить доступ к месту и с легкостью доставить туда новый котел и детали.
• Во время демонтажа старого котла и установки нового у вас не будет основных коммунальных услуг, таких как вода и электричество. К этому следует быть готовым до начала работы. Это означает, что вы должны принять душ или ванну, приготовить еду и т. д. до прибытия специалистов по установке. Также рекомендуется выключать чувствительную электронику, такую ​​как компьютеры, перед отключением питания. Перед отключением коммунальных услуг убедитесь, что все, что может быть повреждено внезапным отключением электроэнергии, отключено должным образом.
• Если у вас мало места или вы беспокоитесь о повреждении вашего ландшафта, вы должны создать плацдарм для техников. Это может быть расчищенная территория или на газоне расстелена тряпка для защиты территории. Установщику потребуется место для размещения инструментов. Между котельной и входной дверью можно использовать тряпки. Не забудьте заклеить все тряпки скотчем, чтобы они не создавали опасности падения. Иногда плацдарм находится на навесе или на подъездной дорожке. Это просто зависит от того, где находится ваш котел и как к нему будет осуществляться доступ.

Наймите компанию с опытом работы с котлами

Ваш котел — это автономное устройство, подключенное к существующей системе в вашем доме. Наиболее важной частью установки нового котла является наем лицензированного и опытного техника, который имеет опыт ремонта и установки котла. Потратьте время, чтобы задать техническому специалисту любые вопросы, которые могут у вас возникнуть относительно процесса установки и самого котла.

Ваш техник приедет к вам домой перед установкой и проверит всю систему. В это время ваш техник сможет порекомендовать правильный тип котла и определить, как подходить к работе. Таким образом, он или она сможет правильно спланировать процесс установки. Ваш техник позаботится о том, чтобы ваш новый котел стал более эффективным и экономичным.

Этот процесс может включать первичный и вторичный трубопровод. Термостат также может быть перемещен. Поскольку тепло поднимается вверх, наличие термостата на верхнем этаже может привести к тому, что нижние этажи останутся холодными. Но если ваш термостат находится на нижнем уровне, верхние уровни могут стать слишком горячими. Ваш технический специалист будет знать, как лучше всего подойти и где разместить термостат для достижения оптимальных результатов.

Установка нового котла может улучшить общий уровень комфорта в вашем доме и ваши расходы на коммунальные услуги. Если вы считаете, что пришло время обновить котел в вашем доме, позвоните в Golden West Plumbing, Heating and Air Conditioning, и мы сможем вам помочь!
