Приточная вентиляция через стену: особенности реализации
Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.
Приточная вентиляция в квартире на улицу
Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.
В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный.
Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.
В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.
Вентиляция через окна
Самое очевидное – открывать окна на проветривание. Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.
Другой способ вентиляции через окно – приточный клапан, который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.
Организовать вентиляцию в комнате без окон можно в стене.
Вентиляция в стене квартиры
Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.
Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.
При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.
Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.
Основные виды таких устройств:
проветриватели
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.
рекуператоры
Строго говоря, это не приточная, а приточно-вытяжная вентиляция
. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы
; для детских, например, рекомендуется даже более влажный воздух).
бризеры
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.
Сквозные отверстия под приточную вентиляцию в стене
Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.
Диаметры вентиляционных отверстий в стене для распространенных устройств:
- Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
- Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
- Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
- Бризеры – 132 мм.
Согласование сквозного отверстия под вентиляцию в стене
Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм. Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района.
Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.
Как сделать сквозное отверстие для приточной вентиляции в стене
Существует несколько способов бурения в зависимости от материала и толщины стены.
В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.
При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.
Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.
Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.
Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.
Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.
Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.
Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.
Как располагать устройства приточной вентиляции на стене
Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.
Приточный клапан
Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.
Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).
Рекуператор
Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.
Проветриватели
Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.
Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.
Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.
Бризер
Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.
Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.
Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.
Вытяжная вентиляция через стену на улицу
В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу.

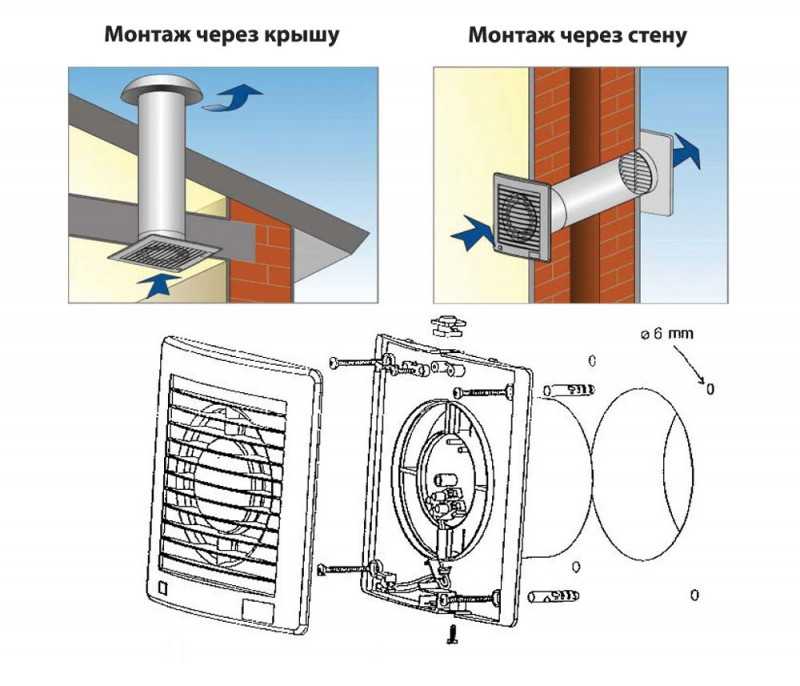

Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.
Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.
Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.
Вентиляция в частном доме. Важно или нет?
Строительство дома предусматривает использование фасадных и кровельных материалов.
С их помощью удастся сделать завершенный внешний вид сооружения и придать ему оригинальный дизайн. Чтобы постройка длительное время была аккуратной и ухоженной следует купить профнастил для крыши, сайдинг, вентилируемые фасады, окна и прочие материалы в надежной фирме с многолетним опытом работы.
Большой выбор продукции
В компании «Кронид» можно на выгодных условиях и в нужном количестве купить:
- Кровельные материалы для крыши. В наличии имеется широкий ассортимент металлочерепицы, черепицы гибкого типа, ондулина и профнастила от известных отечественных и зарубежных производителей;
- Металлический и виниловый сайдинг для наружной отделки;
- Террасную доску. Отличается презентабельным видом, противогрибковой стойкостью и экологичностью. Выполнена из натуральной древесины, обладает высокой прочностью и рассчитана для укладки пола на террасе;
- Мансардные окна. Монтируются в крышу, выдерживают повышенные нагрузки и обеспечивают удобный выход на крышу;
- Вентилируемые фасады.
Облицовочные материалы, фиксирующиеся на стальной или алюминиевый каркас к несущей стене сооружения или к перекрытию монолитного типа; - Водосточную систему для крыши. Изготавливаются из пластика, стали и меди. Изделия состоят из водосточного желоба и трубы, предназначенной для слива воды.
Облицовочные материалы, фиксирующиеся на стальной или алюминиевый каркас к несущей стене сооружения или к перекрытию монолитного типа;Предлагаемая продукция является сертифицированной, отличается высокими эксплуатационными свойствами и многолетним сроком службы без потери первоначальных характеристик. Изделия соответствуют европейским стандартам качества и продаются по приемлемой цене. Благодаря виниловому сайдингу для наружной отделки дома удастся сделать жилье современным, презентабельным и защищенным от негативных воздействий внешней среды.
Покупка стройматериалов в проверенной компании.
Наши квалифицированные специалисты ответят на интересующие вопросы, расскажут об особенностях и преимуществах продукции, а также помогут купить металлический сайдинг, профнастил и прочий строительный материал с учетом выдвигаемых требований.
При необходимости предоставляются комплексные услуги, связанные с подбором изделий, выполнением монтажных работ, установкой кровли с последующим ее обслуживанием и подготовкой проектной документации.
Автор: tanya
В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.
Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.
Содержание: (скрыть)
Система вентиляции — естественная или механическаяПереток воздухаПриток воздухаЕстественный приток через проветриваниеПроветривание при полностью открытых окнахПроветривание при полностью открытых окнах и входной двериЕстественный приток через приточные стеновые и оконные клапаныПринудительный приток с применением всасывающих вентиляторовВытяжка воздухаЕстественная вытяжкаМеханическая вытяжкаВентиляционные системы с рекуперациейРасположение оборудования системы рекуперацииВиды воздуховодовКухонная вытяжка
Система вентиляции — естественная или механическая
Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.
Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м3/час, а для естественной не более 1 м3/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.
Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической.
Например, если говорить про вытяжку, то для того чтобы пропустить 300 м3/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.
Переток воздуха
Схема организации перетока в вентилируемом пространстве
1 — зона притока воздуха; 2 — зона перетока воздуха; 3 — зона вытяжки воздуха.
Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения.
Дверь с переточной решеткой
Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.
Зазор под дверью для свободного движения воздуха
Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).
Приток воздуха
За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.
Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.
Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).
Естественный приток воздуха через неплотности в оконных и дверных проемах
Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м2). При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.
Естественный приток через проветривание
Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна
Металлопластиковые окна в положении проветривания
— несет за собой большие потери тепла;
— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;
— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.
Проветривание при полностью открытых окнах
Проветривание при помощи полностью открытых окон
— быстрый обмен воздуха в помещении – всего 4-10 мин;
— нет эффекта охлаждения конструкций.
Проветривание при полностью открытых окнах и входной двери
Проветривание открытием всех окон и входной двери
— опасный для здоровья сквозняк;
— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.
Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов.
Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.
Естественный приток через приточные стеновые и оконные клапаны
В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.
Окно с приточным клапаном
Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.
Стеновой приточный клапан
Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.
Приток воздуха в зоне действия радиатора
С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.
Установка приточного клапана непосредственно за радиатором
Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).
Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.
Дом с установленным стеновым приточным клапаном
Принудительный приток с применением всасывающих вентиляторов
Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.
Приточная система состоит из вентиляционного оборудования и вентиляционной сети.
Схема набора оборудования для приточной вентиляции
Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха.
О системе рекуперации подробнее будет сказано чуть позже.
Вытяжка воздуха
Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).
Вентиляционный канал из кирпича
Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.
Виды вентиляционных каналов
а — размещение вентканалов в кирпичной стене;
б — вентиляционные приставные каналы;
в — подвесной вентиляционный короб;
г — вывод на крышу вентиляционной шахты.
Естественная вытяжка
Если количество воздуха, которое нужно отвести (Lвыт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой.
Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.
Различные виды вентиляционных решеток
Механическая вытяжка
Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической, установив в ванные комнаты и санузлы, вытяжные вентиляторы.
Вытяжные вентиляторы
На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (Lвыт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру Lвыт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.
Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.
Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.
Схема реализации приточно-вытяжной вентиляции в здании
1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.
Движение воздуха по этажу
Вентиляционные системы с рекуперацией
В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии.
Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым). Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.
Принцип работы системы рекуперации
Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.
Расположение оборудования системы рекуперации
В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).
Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке
Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении
Виды воздуховодов
При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).
Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?
Круглый воздуховод
В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.
Прямоугольный воздуховод
В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.
Гибкий воздуховод
Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.
Кухонная вытяжка
Кухонная вытяжка
Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается.
Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.
В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.
Статья взята с сайта http://www.builderclub.com
В двухквартирном доме воздух распределяется между двумя квартирами?
В течение трех лет я пытался предотвратить попадание соседского дыма и химикатов в мой дом. Некоторые строители сказали мне, что, вероятно, это невозможно сделать. Другие говорили мне, что из подвала через чердак между двумя блоками проходит стена из шлакоблоков, так что воздух вообще не должен проходить. Эти два ответа противоречили друг другу и делали мою проблему еще более загадочной.
В конце концов я сдался и выставил свой дом на продажу.
Мне нужно было провести инспекцию в рамках работы риелтора, и инспектор оставил дверь открытой на чердак. Я вообще никогда туда не поднимался, никогда. Я подошел, чтобы закрыть дверь, и тут я впервые увидел эту шлакоблочную стену между домами. Он потерял цемент между блоками, и я мог видеть через него чердак по соседству. Вот почему так много запахов и дыма проникает в мой дом – в стене полно щелей.
Поскольку кухонные шкафы стоят у этой стены, а проблема наиболее заметна на кухне, я подумал, что могу снять шкафы и снова запечатать стену. Я получил оценку $ 2000, чтобы сделать это. Но мой вопрос заключается в следующем: будет ли это гарантированно устранять проблему?
Везде в доме единственные открытые места между блоками — это плинтуса, которые я мог бы зачеканить. Но мне не знакома вся эта ситуация. Если стена из шлакоблока везде течет, может ли соседский воздух еще как-то путешествовать и попасть в мой дом. Я уже начал процесс продажи на моем доме. Мне пришлось бы все перевернуть и влезть в долги, чтобы сделать это.
Глупо ли спасать место, которое я люблю? Я уже потратил столько денег, пытаясь исправить это.
Спасибо за понимание,
Бренда Келер
Подробная библиотека GBA
Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.
Поиск и загрузка деталей конструкции
Присоединяйтесь к ведущему сообществу экспертов в области строительства
Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.
Начать бесплатную пробную версию
Избранные блоги
Размышления энергетического ботаника Посмотреть больше
Рассмотрение возможности использования энергии в жилых помещениях
Руководство по продукту Посмотреть больше
Новые дома сталкиваются с кризисом в области вентиляции
Несмотря на растущие стандарты изоляции и воздухонепроницаемости, застройщики сталкиваются с небольшими требованиями по обеспечению лучшей вентиляции и качества воздуха в помещении для покупателей нового жилья — помимо проделывания дополнительных отверстий в стенах.
Но поскольку сообщения о конденсации и плесени, поражающие новостройки, продолжают появляться как в Великобритании, так и в Ирландии, а исследования показывают, что во многих новых домах может быть плохое качество воздуха в помещении, застройщики, наконец, осознают необходимость правильно спроектированных систем вентиляции?
Первоначально эта статья была опубликована в 19 номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы бесплатно получить следующий выпуск
Несмотря на то, что мы наблюдаем значительное улучшение энергоэффективности новых домов по обе стороны Ирландского моря. , есть один элемент жилищного строительства, который оказался почти полностью устойчивым к улучшениям: вентиляция.
Возможно, мы сделали наши дома более герметичными, усилили изоляцию и установили гораздо более качественные окна, но качество воздуха в этих домах может стать – во всяком случае – хуже.
Изменения в ирландских строительных нормах, внесенные в декабре 2011 года, означают, что все новые дома спроектированы так, чтобы потреблять на 60% меньше энергии, чем дома, построенные по стандартам 2005 года, что в среднем соответствует классу энергоэффективности здания A3. Все идет нормально.
Но исследование, проведенное этим журналом, показало, что 63% этих домов зависят от так называемой «естественной» или «фоновой» вентиляции. Это означает не что иное, как просверлить отверстие в стене и наклеить на него решетку. Несмотря на то, что существует мало доказательств того, что это адекватное решение, оно полностью разрешено правилами. И поскольку это самый экономичный вариант — если ваша единственная забота — соблюдение требований правительственного руководства по вентиляции — это выбор большинства разработчиков по умолчанию.
Деталь, описанная консультантом по вентиляции Яном Модиттом как довольно распространенная: вытяжка и подача в ванной комнате расположены так близко, что рециркуляция спертого, влажного воздуха и запахов неизбежна.
Фото: Fourwalls
Green Register в июне, Aecom и The Zero Carbon Hub представили результаты еще неопубликованного отчета об установке и производительности вентиляции почти 90 новостроек в Великобритании. Они обнаружили поразительный набор проблем, в том числе плохое качество воздуха, отсутствие ввода систем в эксплуатацию и недостаточную скорость потока в вентиляторах. Только три из обследованных домов фактически соответствовали части F строительных норм (раздел, касающийся вентиляции).
Трудно найти однозначную причину, по которой вентиляция стала плохим родственником в домах, которые мы строим. Если бы у нас был выбор, никто из нас не стал бы жить в доме, где воздух не циркулирует или засорен загрязняющими веществами. И все же мы делаем.
Эндрю Лундберг из Passivate — консультант по пассивным домам, который может прокомментировать возникающий кризис вентиляции. Он подчеркивает, что центральным элементом проблемы является тот факт, что многие из наших новых домов почти случайно становятся более герметичными.
Даже когда нет никаких сознательных усилий, чтобы сосредоточиться на воздухонепроницаемости — как в случае с пассивной сборкой — комбинация факторов делает лучшую воздухонепроницаемость выбором по умолчанию.
Плесень диагностирована как вызванная отсутствием циркуляции воздуха Фото: www.mouldsolutions.ie
«Я говорю просто об использовании новых материалов, которые появились на рынке в последние годы, и наиболее распространенных способы строительства сейчас», — говорит он. «Влажные рендеры внутри зданий, заклеивание окон и использование мембраны на крыше… Если не учитывать мельчайшие детали того, как эти вещи соединяются вместе, одни только эти факторы во многих случаях могут привести нас к двум или трем показателям проницаемости. ».
Проницаемость измеряет непреднамеренную утечку воздуха через дом. Ирландские строительные нормы предусматривают, что новые жилые дома должны пройти испытания под давлением не хуже семи (измеряется в кубических метрах в час на квадратный метр при давлении 50 Паскалей — или м3/ч/м2 при 50 Па).
«Две или три проницаемости», с которыми обычно сталкивается Эндрю Лундберг, намного лучше, чем неамбициозный нормативный порог, и на самом деле это может быть стандартной практикой: анализ Passive House Plus данных SEAI показывает, что средний результат испытаний на воздухонепроницаемость новых домов, построенных в соответствии с последними Версия Части L составляет 3,7 м3/ч/м2.
H Встроенные вентиляционные отверстия часто блокируются из-за дискомфорта, вызванного неконтролируемой вентиляцией. Фото: www.mouldsolutions.ie
Говоря об очевидном, чем воздухонепроницаемее дом, тем важнее становится вентиляция, и это признается в нормативных актах. Часть F предусматривает, что если здание с естественной вентиляцией достигает уровня воздухонепроницаемости в пять кубометров утечки воздуха в час на каждый квадратный метр площади оболочки во время такого испытания, застройщик должен увеличить фоновую вентиляцию на 40% чистой площади.
То есть он должен просверлить на 40% больше отверстий в стенах или увеличить диаметр отверстий на эту пропорцию.
Эндрю Лундберг говорит: «Недавно у меня был проект, в котором строитель построил намного меньше пяти воздухообменов в час (ACH), но не знал о последствиях, и никто другой не участвовал. Они поняли, что есть проблема, когда в домах появилась плесень».
«Эти дома были очень хорошо построены, не было проблем с непрерывностью изоляции вокруг узлов или чего-то в этом роде. Просто с влажностью не обращались, потому что здание было очень герметичным и хорошо изолированным».
В качестве местного консультанта Лундберг предложил решение по механической вентиляции с регулируемой потребностью, которое обошлось немногим менее 900 евро на жилое помещение. Но это было не самое дешевое решение. Самым дешевым решением было просверлить в стене на 40% больше отверстий. Вот что произошло, и действительно, плесень ушла.
Однако проблема с этим «решением» заключается в том, что эти отверстия настолько велики и их так много, что они почти наверняка приведут к проблемам со сквозняком зимой.
И когда жильцы въедут, по крайней мере, некоторые из них перекроют вентиляцию. Сквозняки уйдут, а плесень вернется.
Плесень на стыке внешней стены и сводчатого потолка в пристройке с естественной вентиляцией и низким энергопотреблением Фото: Саймон МакГиннесс
В Великобритании ситуация более или менее идентична. В домах с естественной вентиляцией, когда воздухопроницаемость падает ниже пяти, необходимо увеличить фоновую вентиляцию. Однако все более распространенной альтернативой является установка децентрализованной механической вытяжной системы вентиляции (dMEV).
Децентрализованная система представляет собой отдельные вентиляторы, установленные во влажных помещениях (так же, как вентиляторы периодического действия), которые работают непрерывно и могут увеличивать мощность вручную или автоматически в периоды повышенной влажности. С этой стратегией вы можете строить настолько герметично, насколько захотите.
Ян Модитт руководит независимой строительной компанией Four Walls.
Он объясняет, что одним из преимуществ централизованных вентиляционных систем является то, что вентиляторы расположены в корпусе (часто с акустической обработкой) и спрятаны в пустотах или на чердаках, чтобы шум не мешал.
Показания общего содержания летучих органических соединений в ходе глубокой модернизации Яна Модитта в Бристоле показывают значительное увеличение содержания летучих органических соединений, когда система MVHR отключена, что может указывать на то, как низкоэнергетический дом с естественной вентиляцией будет работать с закрытыми вентиляционными отверстиями
«Но если вы поместите вентилятор со стороны комнаты [как в случае с dMEV], даже если он будет работать с меньшей скоростью, чем прерывистый вентилятор, он все равно будет создавать постоянный фоновый шум. В большинстве домов, которые я посетил, шум был серьезной проблемой для жильцов, и это часто приводило к отключению систем».
«Если отключить постоянно работающие вентиляторы, как централизованные, так и децентрализованные, существует значительный риск недостаточной вентиляции, что, в свою очередь, приведет к ухудшению качества воздуха.
Это связано с тем, что в спальнях и гостиных требуется только установить вентиляторы меньшего размера [по сравнению с естественными вентиляционными отверстиями], которые будут действовать как воздухозаборники. Если вентиляторы выключены, в доме не будет отрицательного давления, чтобы обеспечить достаточную вентиляцию. При использовании dMEV возрастает риск отключения систем, а без отрицательного давления, создаваемого вентилятором, вентиляторы будут слишком малы для достаточной естественной вентиляции».
Второй способ решения проблемы «случайной» герметичности не менее ретрограден. Некоторые разработчики, случайно оказавшиеся ниже порога, просто прорежут где-нибудь в мембране дыру. Они намеренно снижают энергоэффективность дома просто для того, чтобы избежать необходимости сверлить дополнительные отверстия.
Эндрю Лундберг отмечает, что такой подход может создать еще больше проблем. Прокол мембраны в какой-то произвольной точке означает, что, когда атмосферные условия вызывают движение воздуха, чрезмерное количество влаги в пространстве будет выходить через одиночный разрыв.
«Внезапно, — говорит Лундберг, — у вас появляется массивный очаг влаги в виде пара в небольшом количестве мест в здании. Это может быть, например, кровельная мембрана, которая принимает на себя разрез, и если вы разрезаете кровельную мембрану, вы никогда не будете далеко от куска дерева, поэтому вы можете создать местный риск конденсации, что может привести к росту плесени. на местных поверхностях на месте и более долгосрочное повреждение строительной ткани». Невидимость этого риска делает его таким коварным. Если радиатор не работает, вы сразу об этом узнаете. Но если стратегия вентиляции не обеспечивает хорошего качества воздуха, а вместо этого приводит к образованию конденсата в конструкции здания, вы можете не узнать об этом, пока не станет слишком поздно.
Даже если предположить, что вы согласитесь на увеличение количества отверстий на 40% и смиритесь с зимними сквозняками, системы с отверстиями в стене не сохранят воздух свежим, потому что они системно несовершенны.
Они полагаются на колебания давления и температуры для перемещения воздуха изнутри наружу. Относительные различия во влажности, СО2 и других загрязняющих веществах не вызовут необходимого движения воздуха; эти загрязняющие вещества просто будут оставаться там, независимо от того, насколько велика дыра в стене, до тех пор, пока колебания температуры и/или давления не изменят условия.
Показания радона в доме Яна Модитта с включенной и выключенной системой MVHR показывают, что отсутствие вентиляции приведет к накоплению канцерогенного газа выше безопасного уровня. Фотографии: Fourwalls
Энди Лундберг формулирует это следующим образом: «Параметры, которые определяют, сколько нам нужно свежего воздуха, не являются параметрами, которые влияют на естественное движение воздуха на основе текущей части F». Напротив, системы вентиляции с регулированием по потребности и с рекуперацией тепла (HRV) имеют датчики, которые регулируют скорость вращения вентилятора в зависимости от уровня CO2 и влажности.
Морис Флинн из компании Flynn Heat Recovery Systems говорит, что каждый год он получает не менее десяти звонков от людей, чьи дома построены в соответствии с высокими стандартами двух- или трехлетней давности и имеют проблемы с плесенью и конденсатом.
«Некоторые люди борются с конденсатом и плесенью, открывая окна каждое утро и регулярно очищая пораженные участки от плесени. Те, кто связывается с нами, ищут долгосрочное решение. Мы являемся единственным небольшим поставщиком HRV в Ирландии, устанавливаемым всего несколько сотен в год. Сколько других парней делают HRV? Я уверен, что количество обращений ко всем провайдерам огромно, и это новые дома с серьезными проблемами».
Как и Энди Лундберг, Флинн имеет все возможности наблюдать антипатию разработчиков к системам вентиляции с регулируемой потребностью и рекуперацией тепла. Он указывает, что эта антипатия связана не только с затратами. Тот факт, что не существует регулирующего органа, который бы управлял или контролировал установку и ввод в эксплуатацию систем вентиляции, означает, что, когда что-то пойдет не так, предубеждения, как правило, ложатся на сами системы.
В отсутствие независимого аккредитованного специалиста по вентиляции, поиск и установка механических систем обычно ложится на сантехника.
«Мы вложили значительные средства в такое оборудование, как анемометры, шумомеры и мониторы качества воздуха, — говорит Флинн. «Хороший анемометр для ввода в эксплуатацию стоит не менее пары тысяч… Очень трудно ожидать, что какой-либо подрядчик, который не устанавливает эти системы ежедневно на профессиональном уровне, инвестирует в это оборудование. Это камень преткновения, как и это: никто не проверяет работу монтажников, некому сказать, соответствует ли та или иная система требуемому стандарту».
Однако было бы неправильно предполагать, что никто не делает это правильно. Когда в 2007 году был завершен первый этап строительства Silken Park в районе Сити-Уэст, Дублин, 22 квартиры и 33 дома были построены в соответствии с правилами 2002 года и имели частично заполненные полые стены и стандартную сквозную вентиляцию без каких-либо приспособлений.
для герметичности. Второй этап, который был недавно завершен, включает в себя 26 домов и три квартиры. Каждый из них может похвастаться высокоизолированными одностворчатыми стенами, пассивной стандартной воздухонепроницаемостью и регулируемой вентиляцией.
На третьем этапе, работа над которым завершилась этой осенью, будут представлены 59 сертифицированных пассивных домов, в каждом из которых будет механическая вентиляция с рекуперацией тепла. Компания Durkan Residential, стоящая за этой схемой, управляется братьями Патриком и Барри Дюрканами. Патрик Дуркан объясняет, что эволюция компании до момента, когда они собираются приступить к массовому производству пассивных домов, в первую очередь связана с акцентом на качество.
«Наша главная забота, наше основное внимание, — говорит Дуркан, — заключается в создании отличного продукта. Для этого, очевидно, нужна герметичность. Но чтобы противодействовать этому, у вас должна быть вентиляция. Если вы не пойдете по пути вентиляции, все напрасно».
