Двускатная крыша своими руками: стропильная система, устройство, крепление

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Она несложна в исполнении, но при этом надежна и может переносить значительные нагрузки как ветровые, так и от осадков. Она, конечно, не очень красива, но на банях выглядит вполне органично.

Содержание статьи

1 Конструкция
- 1.1 Мауэрлат
- 1.2 Стропильные ноги и конек
- 1.3 Свес крыши и кобылки
2 Виды стропильных систем
- 2.1 Установка стропил двухскатной крыши своими руками
3 Устройство обрешетки
4 Итоги

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем: 4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

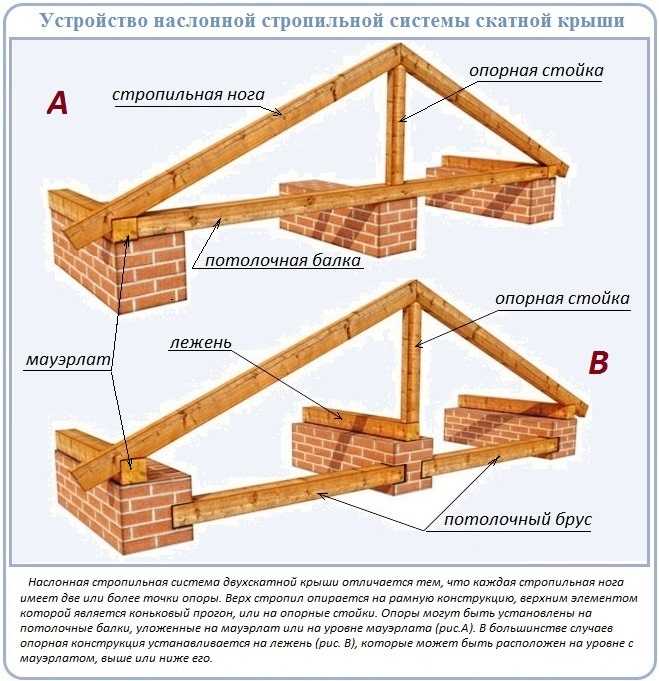

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Итоги

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов — это самый простой вариант, который может изготовить и неспециалист.

Двухскатная крыша своими руками

Строительство частного дома является достаточно долгим и ответственным занятием. Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.

Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве. Именно простая конструкция (состоит из балок и досок, которые устанавливаются без особых физических усилий) больше всего склоняет владельцев частных домов выбирать такой тип кровли.

При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?

Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.

Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.

Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.

Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.

Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40^о , это ограничивает использование чердачного помещения.

В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши. А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.

Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45^о – 50^о.

Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.

Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:

величина поперечного сечения;
фактура древесины.

Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.

Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь. Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.

Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.

При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.

Особенности конструкции двухскатной крыши своими руками

Начиная проектировать двухскатный тип крыши и разрабатывать чертежи, предполагается, что она будет устанавливаться на две стены здания. Форма крыши разрабатывается одновременно и в соответствии с проектом дома.

При строительстве бани, дачного дома или другого подобного строения удобнее всего применять висячие стропила. При строительстве большого дома чаще используются стропила наслонные. В таком случае стропильная система обладает более сложной конфигурацией. На продемонстрированных нашим порталом фото показаны варианты стропильной системы.

Осуществляя монтаж двухскатной кровли своими руками, необходимо в точности соблюдать последовательность действий при установке стропил. Но нужно помнить, что без сторонней помощи Вам не обойтись.

Такая конструкция включает в себя следующие элементы и узлы:

мауэрлат;

коньки и подкосы;

стропильная система;

обрешетка;

кровельный материал;

утепление.

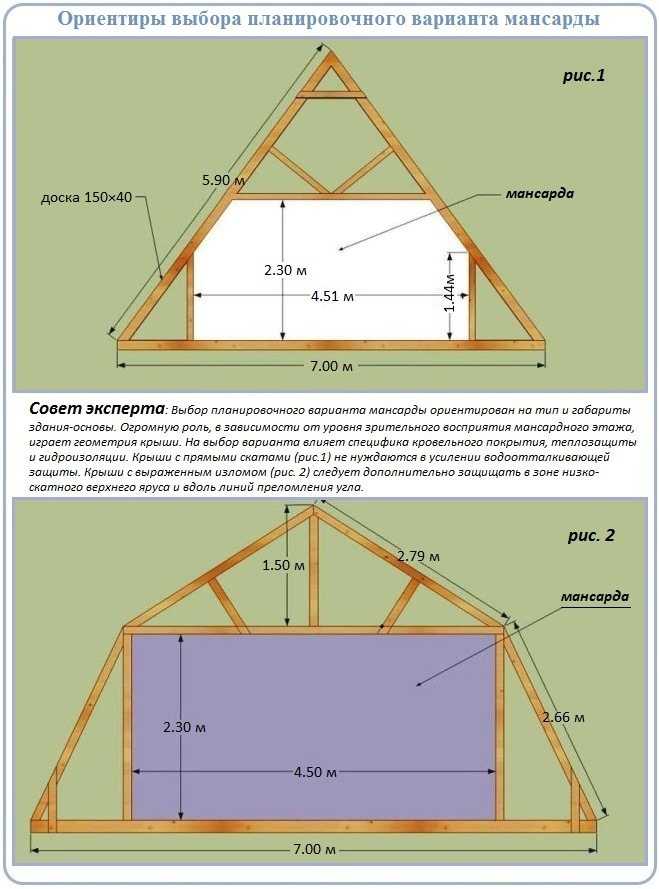

Но если было принято решение оборудовать под крышей мансарду, лучше всего использовать ломаную конфигурацию. Чердак ограничен несколькими скатами и фронтонами.

Устройство помещения чердака требует дополнительных затрат. И одновременно с этим строительство здания с жилым помещением на чердаке значительно повышает уровень комфорта включая, и его рыночную стоимость.

Установка мауэрлата своими руками

Брус, который ложится по периметру постройки на верхней отметке стен, строители называют мауэрлатом. Его верхняя обвязка отвечает за прием на себя всей нагрузки от кровельной системы и дополнительно распределяет ее на стены и фундамент.

Для строительства мауэрлата берется брус с сечением, отвечающим ширине стен. Перед началом процесса монтажа его обязательно пропитывают специальными растворами для защиты от гниения и возгорания. Установка мауэрлата осуществляется поэтапно. Его внешняя грань должна располагаться заподлицо с плоскостью стены.

Из наших видео- и фотофайлов видно, что брус крепится к стене при помощи шпилек. Укладывать мауэрлат нужно правильно и надежно, так как он играет роль фундамента для кровельной двухскатной системы.

Монтаж можно проводить разными способами.

В том случае если стены выполнены из кирпича, то на начальном этапе строительства в кладку замуровывают проволоку – катанка. В брусе просверливается сквозное отверстие, через которое и пропускается эта проволока. Затем ее следует надежно закрутить.

Иногда вместо проволоки крепят металлические шпильки. Их диаметр – от 10 мм. Соответственно брус надевается на шпильки и крепится гайками с широкими шайбами.

В обоих вариантах крепление можно осуществить своими руками без сторонней помощи. В некоторых случаях к мауэрлату крепят нижней частью фронтон, что увеличивает уровень устойчивости.

Монтаж балок перекрытия своими руками

Для того чтобы провести грамотный монтаж перекрытия для дома, применяется брус сечением 200х100 мм. Например, для бани или небольшого дачного домика сечение подбирается, исходя из габаритов строения.

Сначала крепятся две крайние балки, которые разносятся по всей длине строения. Следующий этап – наметить точки фиксации для других балок перекрытия.

При помощи строительной рулетки и обычного шнура расстояние разбивается между крайними балками на отрезки длиной по 60 см. Точно с таким же шагом на балки будут монтироваться стропила.

Все балки прикрепляются к мауэрлату гвоздями 200 мм, после чего на балки желательно положить временный настил из досок или профлиста. Крепление можно сделать, используя металлические уголки и саморезы. При монтаже балок следует выдержать конкретную величину выноса за пределы стен дома. От размера выноса будет зависеть ширина карниза. Как показывает практика, достаточно 50 – 60 см. На данном этапе необходимо предусмотреть тот факт, что с торцов крыши фронтон будет зашиваться. Для садового домика или бани можно выполнить его по упрощенной форме.

Если по плану предусмотрена мансардная ломаная крыша, то фронтон должен иметь значительную площадь. Также необходимо предусмотреть возможность обустройства свеса и отлива. Перед креплением выложенные по стенам балки нужно выровнять в горизонтальной плоскости.

Монтаж стропильной системы двухскатной крыши своими руками

Устройство стропильной системы нуждается в применении идентичных друг другу компонентов. После укладки и закрепления балок перекрытия осуществляется установка конькового бруса. Для этого через центр здания монтируются стойки 100х50 мм. Их высота должна соответствовать показателю высоты стен от пола к верху мауэрлата. Крепеж стойки выполняется при помощи распорок.

Для создания конькового бруса рекомендуется взять доску 150х50 мм. Следующий этап – монтаж стропил. Для начала следует изготовить шаблон.

Когда возведение двухскатной крыши ведется своими руками, необходимо после выполнения каждого этапа контролировать уровень качества выполнения операции. Сделать шаблон собственноручно очень просто. Доска для стропил одним концом прикладывается к балке, а другим к брусу. С обоих концов подчеркиваются контрольные линии, по которым отпиливаются лишние куски. Таким образом, шаблон готов, и по нему можно заготовить требуемое для здания количество стропил.

Установка выполняется в определенном порядке. Уложив одно стропило, нужно сразу же приступать к креплению противоположного. Крепление к коньковому брусу осуществляется гвоздями, а к балке перекрытия – скобой или металлическими уголками.

На видео продемонстрировано, как это делается. Независимо от формы крыши, под стропила устанавливаются горизонтальные ригеля и вертикальные стойки.

Выбор материала для стропил

При выполнении расчета материала на двухскатную крышу необходимо выбирать древесину высокого качества без червоточин и повреждений. Наличие сучков для стропил, балок или мауэрлата не допускается.

Если речь идет об обрешетке сучков, должно быть по минимуму. Древесина должна быть максимально прочной и предварительно обработанной специальными препаратами для повышения качества и свойств.

Расчет угла наклона двухскатной крыши

Угол наклона определяется многими факторами, но первое, что имеет значение, – кровельный материал. Поскольку каждый из них выдвигает собственные эксплуатационные требования:

мягкая кровля – 5-20°;
шифер, профнастил, металлочерепица, ондулин – 20-45°.

Необходимо учитывать, что увеличение угла повышает площадь пространства под крышей, однако это же влияет на количество используемого материала. Кроме того, есть один нюанс: минимальный угол наклона для двускатного типа крыш не должен составлять менее 5°.

Обустройство фронтона своими руками

После того как монтаж стропильной конструкции завершен, зашивается фронтон. Возвести дом и не оформить фронтон крайне недопустимо. В последнее время его обустраивают из профнастила. Это правильное решение, хотя при оформлении фасада в таком случае могут возникать определенные сложности.

Для того чтобы выполнить фронтон, следует выполнить установку каркаса. При этом не нужно забывать об оконном проеме. В чердачном помещении окно требуется для вентиляции. Очень часто фронтон обшивается вагонкой или половой рейкой. При завершении отделки фасада фронтон оформляют различными способами.

Оформление карниза своими руками

Грамотное устройство двухскатной кровли подразумевает наличие по всему периметру строение карниза. Практика показывает, что для любого здания приходится подшивать карниз. Он предназначен для отведения дождевых вод от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, то кронштейны для крепления отливов нужно установить и зафиксировать на этом этапе. Отливная система, выполненная из пластика, прикрепляется непосредственно к карнизу. Для того чтобы подшить карниз снизу, можно использовать сайдинг или листы профнастила.

Обрешетка и утепление своими руками

Сначала на крыше нужно зафиксировать полосу гидроизоляционной пленки. Это следует выполнить в нижней части ската. Ее крепят к стропилам строительным стиплером. После чего на стропила монтируют рейки контробрешетки. В том случае если кровельное устройство будет утепляться, то на пленку кладут теплоизолирующий материал.

Обрешетка для любого здания выполняется с расчетом на конкретный кровельный материал. Для закрепления профлиста обрешетка такая же, как и при применении шифера. Использование профнастила значительно удорожает конструкцию, однако делает ее намного прочней.

Устройство обрешетки может выполняться в нескольких вариантах. Первый рассчитан на жесткую кровлю типа металлочерепицы, профлиста или шифера. Второй – выполняется под мягкую кровлю. К примеру, для бани использую рубероид.

Конкретные типы обрешетки и кровельного материала подбираются при проектировании. Возвести современное здание с двухскатным типом крыши можно, только если учитывать многие нюансы и детали.

Монтаж обрешетки крыши

Обрешетка устанавливается в любом случае и предназначается для более удобного и безопасного перемещения по крыше в процессе проведения работ, а также для крепежа кровельного материала.

Шаг для обрешетки определяется типом кровельного материала, к примеру:

под металлочерепицу – 350 мм;
под мягкую кровлю настилается сплошная обрешетка;
под шифер и профнастил– 440 мм.

Какие инструменты могут понадобиться для возведения двухскатной крыши своими руками

После выбора конструкции кровельного пирога и стропильной системы, можно скорректировать перечень необходимых инструментов, которые понадобятся для строительства крыши. Для работы наверху очень удобно иметь профессиональный ремень для инструментов. Они всегда будут под рукой в одном месте. В его комплект должны входить:

Карандаш или маркер.
Рулетка.
Шнурка (отбивка).
Молоток.
Шпатель.
Ножницы для кровельного материала.
Нож кровельный.
Ножовка.
Строительный скотч.
Шуруповерт с насадкой для саморезов.

Иногда может появиться необходимость в монтажной пене и клеящихся составах на основе мастики. Некоторые приспособления во многом способны упростить процесс монтажа.

Кровельные мелочи

Следует обратить внимание на дополнительные компоненты, которые также влияют на долговечность и функциональность кровельной системы. Применение саморезов низкого качества (с толщиной ЭПДМ-прокладок меньше чем 2 мм или без клейма производителя), приводит к подтекам кровли и деформациям. Некачественное лакокрасочное покрытие на фурнитуре может со временем нарушиться и испортить внешний вид всей крыши.

Еще один компонент, который важен при устройстве кровли, это снегозадержатели, отсутствие которых повышает риск лавинного схода снежных масс с крыши. Кроме того, это может повлечь за собой возникновение повреждений водоотводной системы, здания или автомобиля, находящиеся под крышей.

Следующей проблемой, которую также нельзя игнорировать – конденсат. Он связан с недостаточностью вентиляции в подкровельном пространстве. Для улучшения воздухообмена в крыше нужно предусмотреть монтаж элементов выхода вентиляции, которые позволят вентилировать подкровельное пространство.

Установка кровельного материала

В последнее время на строительном рынке появилось множество новинок. Данная тенденция коснулась и двухскатного типа кровли.

На смену проверенному временем и привычному шиферу пришли металлочерепица и ондулин. Крыша из профлиста служит дольше и надежней, при условии ее грамотного монтажа. Чтобы выполнить кровельные мероприятия своими руками, следует хорошо знать технологию и правильную последовательность действий, начиная с того, как правильно раскроить материал и обеспечить его подъем к месту крепления.

Общие правила

Для возведения хорошего дома или здания совсем необязательно покупать оригинальный проект. Намного эффективнее детально ознакомиться с устройством построек, которые уже построены в округе. Строения со шпилями и куполами выглядят довольно привлекательно.

Однако привычные двухскатные кровли отличаются гармонией стиля и формы. Главное их достоинство заключается в функциональности и надежности.

Заключение

Как видно, несмотря на кажущуюся простоту, установка стропильной системы двускатной крыши своими руками содержит множество подводных камней. Однако, опираясь на приведенные рекомендации, можно без проблем возвести надежную конструкцию.

Как построить стропильные фермы своими руками

Как установить стропильные фермы самостоятельно: советы по монтажу. Информация, которую опасно не знать!

Конструкция двускатной крыши со фермами — торцевая часть крыши, образованная двумя или более скатами крыши (вальмовая крыша). Непосредственным назначением этой части крыши является защита используемого или неиспользуемого чердака от ветра и других проявлений внешней среды. Не стоит забывать и об эстетических качествах этого строительного элемента, способного украсить любой дом, несмотря на то, что его крыша выполнена без особых изысков. Если вам интересно как построить фермы крыши своими руками, вот вам полезная информация.

Под кровлей в частности понимается конструкция, которая может быть выполнена в различном виде, прямо зависящем от конструктивных особенностей кровли. Обычно двускатную крышу укладывают после того, как сама крыша уже построена, но в некоторых проектах жилых домов такой строительный элемент возводят непосредственно при возведении стен дома. Для герметизации фронтона можно использовать дерево, сталь, пластик или кирпич, если стены дома выполнены из строительного материала.

Особенности и характеристики ферм двускатной крыши

Следует отметить, что возведение фронтонов своими руками является довольно важным пунктом всех строительных работ частного типа. В целом разницы, когда именно закладываются фронтоны, практически нет. В случае, когда строительство кровли выполняется в первую очередь, проект отделки необходимо выполнить после окончания всех работ с кровлей.

Этот процесс имеет некоторые недостатки, связанные с довольно стесненными условиями работы. Не думайте, что фасад дома, построенный при возведении стен, действительно является самой надежной и прочной частью здания, ведь всегда велик риск обрушения элемента из-за плохих погодных условий или ураганов.

Не забывайте про просчеты, связанные с геометрическими пропорциями крыши. Как правило, такая неприятность касается отдельных элементов конструкции, которые не могут сосуществовать вместе с тем или иным типом фронтона. Когда вы имеете дело с деревянной конструкцией, это не имеет особого значения, но когда здание из кирпича и основные опоры приходятся на элементы крыши, строителю придется потрудиться. Ошибка, допущенная на этапе замеров и расчетов, может привести к перекосу или смещению всей фронтонной системы, поэтому работоспособность конструкции будет неравномерной и недолговечной.

Любые виды двускатных кровельных конструкций, возводимых вплоть до возведения кровли, требуют дополнительной страховки и усиления. В противном случае вы можете столкнуться с проблемой обрушения. Как правило, это происходит в тех случаях, когда крыша имеет не менее трех стропильных фронтонов и является достаточно сложной. Иными словами, без армирования такие конструкции не могут обеспечить необходимую надежность.

Изготовление стропильных ферм

Фронтоны здания предполагают определенную высоту, которая диктуется каркасом стропильных ферм и характеристиками чердака. Для начала следует узнать, как резать углы стропильных ферм на определенной высоте. Обычно высота такой конструкции не превышает 7 футов, но если вы планируете организацию жилой мансарды в своем доме, то высота может доходить до 15 футов. Неудивительно, что такие большие размеры означают максимальное качество элементов конструкции.

Особое внимание следует уделить оформлению всего дома, когда речь идет о кирпичных фронтонах с четырех сторон. В связи с этим особое внимание следует уделить и строительным материалам, из которых выполнены несущие стены дома.

Особенность строительства фронтонов своими руками заключается в том, что стены дома и его фундамент являются предметом дополнительной нагрузки на кирпичные фронтоны. Другими словами, перед тем, как приступить к строительству дома своими руками, нужно правильно продумать опору.

Сами элементы не подвергаются силовым нагрузкам, создаваемым различной силой ветра. Исключение могут составить те конструкции, которые опираются на фронтон несущей конструкции стропильной системы. В таких случаях процесс строительства требует очень внимательного отношения, которым мало кто хочет заниматься! Кирпичные фронтоны должны быть правильно укреплены, что можно сделать с помощью армирующей сетки.

Тип крыши с мансардой, которая будет использоваться как жилое помещение, требует наличия окон или дверей на фронтонах. Таких особенностей не должно быть с той стороны зданий, на которую постоянно дуют порывистые ветры. Над каждым фронтоном должны быть расположены отлив и свес, которые помогут защитить конструкцию фронтона от снега и дождя. Отлив не должен заканчиваться на фронтоне, а карниз крыши должен быть выполнен так, чтобы основная масса осадков не достигала конструкции фронтона.

Как крепить стропильные фермы к стене

В первую очередь необходимо установить деревянную рейку на торцевую стену. Высота планок должна быть равна высоте будущего конькового бруса.
Затем следует протянуть шнур от установления рейки до всех углов стеновой конструкции здания. Это придаст ровность треугольнику, на котором будет построена фронтонная конструкция.
Расчет кладки должен выполняться точно по натянутому шнуру, прилегающему к каждому кирпичу, который касается визуальной линии уклона строительного элемента.

Отделка и отделка конструкции

Обшивка фронтона своими руками может быть выполнена с использованием различных видов строительных материалов, которые не только защитят мансарду от непогоды, но и придадут дому очень привлекательный вид. Строительство фронтона своими руками имеет стартовый и финишный этапы. Как правило, стартовым этапом строительства является обшивка фронтона наиболее понравившимся строительным материалом. Отделочный этап предполагает отделку конструкции изнутри и монтаж отлива, необходимого для превращения мансарды в жилое помещение.

Можно просто зашить фронтон к карнизу обрезными досками, что не только позволит сэкономить на строительстве, но и послужит хорошей основой для отделки фасада фронтона. Для этого необходимо сначала изготовить каркас для обшивки, который в дальнейшем может стать основой для крепления рефлюкса. Каркас лучше всего сделать из металла и дерева, ведь это значительно упростит монтаж обрезных досок. Перед изготовлением самого каркаса необходимо определиться с расположением окон (только для жилых мансард). Как только каркас будет готов, его можно зашить обрезными досками.

Не забывайте, что фронтоны нуждаются в утеплении. Для этого внутреннюю часть конструкции закрепляют утеплителем. Чаще всего для этих целей используется минеральная вата. Только после выполнения утепления и пароизоляции можно приступать к внутренней отделке фронтона.

Надеемся, эта статья помогла вам найти ответ на вопрос, как правильно построить фермы двускатной крыши своими руками без крана.

Создание ферм крыши

Справочный номер: KB-00981

Последнее изменение: 21 февраля 2023 г.

Информация в этой статье относится к:

ВОПРОС

Как создать фермы крыши ?

ОТВЕЧАТЬ

В Chief Architect X15 и более поздних версиях фермы крыши можно создавать автоматически с помощью диалогового окна «Создать каркас» и/или вручную с помощью специального инструмента «Ферма крыши». Однако в X14 и более ранних версиях фермы можно построить только с помощью инструмента Roof Truss. В этой статье мы обсудим оба метода создания ферм.

Прежде чем продолжить, важно знать, что фермы крыши в Главном архитекторе определяются положением одной или нескольких плоскостей крыши вверху и одного или нескольких перекрытий внизу, поэтому и то, и другое должно быть на месте до того, как будет нарисована ферма.

Плоскости крыши и потолка можно генерировать автоматически или рисовать вручную.
Потолок может состоять из плоского потолка по умолчанию, созданного в каждой комнате по умолчанию, из нарисованных вручную плоскостей, созданных с помощью инструмента «Плоскость потолка», или из их комбинации.
Между крышей и потолком должно быть пространство, в котором может образоваться ферма. Фермы не могут быть созданы вдоль линии, где сходятся крыша и потолок, обычно на несущей стене .

Для сборки конструкции и крыши

Откройте план, на котором вы хотите создать фермы крыши, или выберите Файл > Новый план .
В этом примере используется простая конструкция размером 20 x 30 футов.
С помощью инструмента Select Objects выделите левую и правую стены, затем нажмите кнопку редактирования Open Object .
В открывшемся диалоговом окне Спецификация стены на панели «Крыша» выберите параметр Полная двускатная стена , затем нажмите OK .
Выберите Build> Roof> Build Roof из меню и на панели Roof Построить крышу Появится диалоговое окно:
- Установите флажок Построить плоскость крыши .
- Выберите метод каркаса Фермы .
  В X14 и более ранних версиях вместо этого установите флажок Фермы (без птичьего рта) .
- Укажите требуемые значения Шаг (в 12) и Свес крыши .
  В этом примере задан шаг по умолчанию 8 дюймов на 12 дюймов с выступами по умолчанию 18 дюймов.
- Установите высоту каблука по своему вкусу.
  В X14 и более ранних версиях необходимо снять флажок «Автоматическая обрезка птичьего рта», чтобы определить приподнятую пятку.
  Дополнительные сведения см. в разделе «Создание энергетической пяточной фермы» в разделе «Статьи по теме».
  В этом примере используется значение 0″.
- После внесения всех необходимых изменений нажмите OK , чтобы построить крышу.

Автоматическое создание ферм крыши

*Относится к Chief Architect Premier X15 и более новым версиям.

Выберите Build> Framing> Build Framing из меню.
В появившемся диалоговом окне Build Framing :

На панели Фермы убедитесь, что Глубина элемента, Максимальный горизонтальный пролет и другие параметры установлены по вашему вкусу.
На панели «Крыша» убедитесь, что Расстояние между стропилами/фермами и другие параметры каркаса крыши соответствуют вашим предпочтениям, затем установите флажок «Создать каркас крыши «.
В этом примере используется значение расстояния между стропилами/фермами по умолчанию, равное 24 дюймам, и флажок Конек не установлен, поэтому коньковая доска/балка не создается.
Щелкните OK , чтобы создать автоматические фермы вместе с любыми другими автоматическими компонентами каркаса, такими как смотровые площадки и бордюры.
Вам может быть предложено выбрать, отображать ли слои каркаса крыши на активном виде. Какой бы вариант вы ни выбрали, он не повлияет на создание компонентов каркаса.
Создайте обзор перспективного кадрирования , чтобы увидеть результаты.

Чтобы создать фермы крыши вручную

Выберите в меню Сборка > Каркас > Ферма крыши, затем щелкните и перетащите линию в том месте, где вы хотите разместить ферму крыши.

Примечание. Может появиться сообщение с вопросом «Слой «Каркас, фермы крыши» не отображается. Вы хотите включить отображение этого слоя в текущем виде?» Щелкните Да, чтобы отобразить слой Roof Trusses в этом виде.

Убедитесь, что Временные размеры включены, включите инструмент Выбор объектов , затем щелкните ферму, чтобы выбрать ее.
Когда ферма выбрана, размер будет отображать ее расстояние от перпендикулярной стены. Нажмите на размер, введите желаемое значение в текстовое поле, затем нажмите Введите на клавиатуре.
В этом примере указано 0″.
Ферма будет двигаться так, что ее внешний край будет совмещен с внешним краем каркасного слоя стены.
Используя инструмент Select Objects , щелкните одинарную ферму крыши, чтобы выбрать ее, затем нажмите кнопку редактирования Multiple Copy .
По умолчанию интервал многократного копирования для ферм равен 24 дюймам (600 мм). Чтобы изменить этот интервал, щелкните значок 9.0093 Интервал многократного копирования вторичной кнопки редактирования, укажите нужное значение Первичное смещение для Все фермы , затем нажмите OK .
В этом примере используется значение основного смещения по умолчанию, равное 24 дюймам.
Примечание. Множественное копирование недоступно в Home Designer Pro. Вместо этого используйте инструмент редактирования «Преобразовать/реплицировать». создайте 6 копий, разделенных определенным расстоянием друг от друга, установите флажок «Копия», установите «Количество копий» на 6, затем установите флажок «Переместить» и установите «Дельта по оси X» на 24 дюйма. Отрицательные значения также могут быть установлены для каждой из дельт, если это необходимо.

Наведите указатель мыши на главный маркер редактирования перемещения на ферме, пока не отобразится Множественное копирование , а затем щелкните по конструкции и перетащите ее.
