Свайное поле. Планирование, разметка и установка.

13 Ноябрь 2016      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:   6459

Современное домостроение различных масштабов и направленности (промышленное, гражданское, коммерческое) обладает большим выбором технологий, используемых на различных этапах строительства. Выбор оптимального варианта осуществляют проектировщики и собственники недвижимости на стадии разработки проектной документации. Один из самых популярных способов обустройства фундамента – это закладка свайного поля.

Свайное поле — что это и зачем нужно

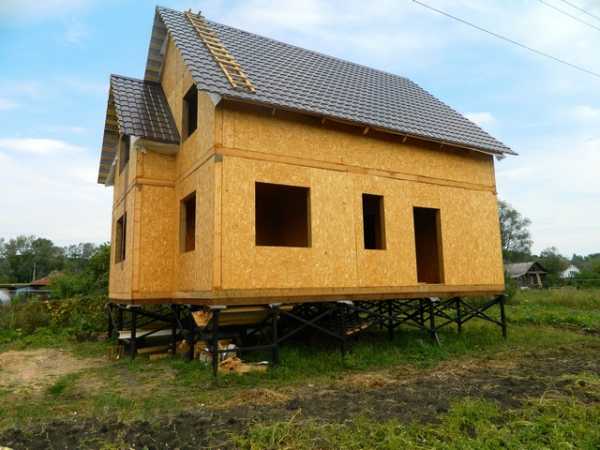

Свайное поле – это основа свайного фундамента любого типа (винтовой, железобетонный, набивной). При возведении основания необходимо строго следовать прилагаемым схемам, так как правильная закладка свайного поля обеспечивает надежность всей конструкции и ее долговечность.

Обобщенно говоря: в точки на участке застройки монтируют специально подготовленные сваи, которые впоследствии обвязывают ростверками. Полученное основание и является свайным фундаментом. Ростверк является обязательным элементом для свайного фундамента. Он выполняет связующую функцию между всеми опорами и гарантирует равномерное распределение нагрузки между сваями. Создаваемая монолитная конструкция имеет отличные эксплуатационные характеристики для любого типа сооружений.

План свайного поля

Свайное поле передает нагрузку здания на грунт. Глубина заложения свай устанавливается в проекте и зависит от множества факторов:

  1. Тип и характеристики грунтов.
  2. Глубины грунтовых вод.
  3. Общего веса сооружения и мн. др.

Таким образом, строители выходят на плотный грунт и сваи передают напряжение на них. Возведение здания или сооружения допустимо только после правильной закладки свай, обвязки их ростверком и выжидания установленного периода застывания и трамбовки.

к оглавлению ↑

Расчёт количества свай

Перед тем, как приступать к монтажу свай, необходимо выполнить ряд предварительных работ. Первым этапом является расчет свайного поля.

Эта процедура представляет собой детальный и математически обоснованный анализ распределения опор на строительной площадке. Он производится в несколько этапов:

  1. Проектировщик определяет общую нагрузку, которую создаст возводимое строение на основание.
  2. Рассчитывается несущая способность 1 сваи, закладываемой в фундамент.
  3. Общая нагрузка разделяется на характеристику одной опоры и таким образом определяется количество необходимых на конкретный объект свай.

При определении совокупной нагрузки, возникающей после возведения здания или сооружения, учитывают характеристики всех строительных материалов, будущее использование сооружения и общую площадь здания, а также отдельных конструктивных элементов.

В разработанных проектными институтами и утвержденных ГОСТах содержатся расчетные показатели нагрузки при эксплуатации каждого типа зданий. Они определены с учетом практического опыта. Для жилых зданий – примерно 150 кг/м

2; при промышленном строительстве – 200 кг/м2.

Удельный вес 1 м2 стены

Каркасные стены толщиной 150 мм с утеплителем30-50 кг/м2
Стены из бревен и бруса70-100 кг/м2
Кирпичные стены толщиной 150 мм200-270 кг/м2
Железобетон толщиной 150 мм300-350 кг/м2

При возведении нескольких этажей важно учитывать этажность и производить расчеты как для каждого этажа в отдельности, так и для всей конструкции в целом.

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м370-100 кг/м2
Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м3150-200 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м3100-150 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м3200-300 кг/м2
Железобетонное500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали20-30 кг/м2
Рубероидное покрытие30-50 кг/м2
Кровля из шифера40-50 кг/м2
Кровля из гончарной черепицы
60-80 кг/м2

При расчетах необходимо учитывать регион, где происходит строительство. Для каждого района характерны уникальные средние показатели снежного покрова. При разработке проекта свайного поля обязательно высчитывают нагрузки от давления снежного покрова, исходя из среднестатистических наблюдений для конкретной местности.

Средний вес снежного покрова приведен в таблице:

Для юга России50 кг/м2
Для средней полосы России100 кг/м2
Для сервера России190 кг/м2

Для получения указанных данных необходимо площадь крыши здания умножить на массу снежного покрова. К итоговому результату прибавляют 20% — это дополнительный параметр, называемый коэффициентом надежности.

Проектирование свайного поля требует особого внимания к расчетам. Необходимо достигнуть оптимального сочетания количества опор, их прочности и заглубления. Для этих работ важно иметь точные данные геологических и геодезических предпроектных испытаний.

В качестве примера таблица ниже содержит показатели несущей способности грунтов и винтовых свай:

Тип грунта

Расчетное сопротивление грунта *, кг/см2

Несущая способность винтовой сваи, кг
ВСГ-1 73/250ВСГ-1 89/300
плотныйср. плотнплотнср. плотнплотнср. плотн
Крупный гравелистый песок13.012.063785888
9185
8478
Песок средней крупности12.011.05888539784787772
Мелкий маловлажный песок5.04.02453196335332826
Мелкий песок, насыщенный влагой3.02.0147298121201413
Супеси сухие5.04.02453196335332826
Супеси, насыщенные влагой3.02.0147298121201413
Суглинки сухие4.03.01963147228262120
Суглинки, насыщенные влагой3.01.014724912120707
Глины сухие6.0
2.5
2944122742391766
Глины, насыщенные влагой4.01.019634912826707

И в конце, после получения всех расчетных данных, переходят к определению числа опор для конкретного проекта. Для этого общую массу делят на несущую способность одной сваи (как упоминалось выше).

к оглавлению ↑

Разметка свайного поля

Схема свайного поля служит основой для выноса в натуру проекта. Эти работы выполняют квалифицированные геодезисты.

В чертеже определено положение всей конструкции и каждой сваи в отдельности на участке застройки. Инженер-геодезист, с помощью специального оборудования (электронный тахеометр, GPS-системы) определяет их фактическое расположение на участке и закрепляет арматурой с точностью до 1 см. В зависимости от сложности строения и требований точности, эти работы могут быть выполнены и рулеткой.

Тахеометр и GPS приемник геодезического класса

Процедура выноса в натуру (разбивки) свайного поля включает в себя несколько этапов:

  1. Вынос на стройплощадку базовых линий поля.
  2. Разбивка местоположения каждой сваи на участке.
  3. Определение нулевого уровня свайного поля (отметки, на которую должны выйти опоры после их закладки).

Важно надежно закрепить каждую точку и обеспечить их сохранность. В противном случае придется вызывать специалистов снова.

Для удобства рекомендуется использовать следующий метод: закреплять оси фундамента на обноски за пятном застройки. Затем между ними натягивают бечевку – точка пересечения двух нитей и есть место установки сваи. Так вы обеспечите их сохранность при перемещении людей и техники по площадке.

Разметка свайного поля с помощью бечевки

Обязательно используйте прошедший согласования план свайного поля – так вы избегаете нарушений и гарантируете законность выполняемых работ.

к оглавлению ↑

Установка свайного поля

После выполнения всех работ по проектированию и последующему закреплению точек свайного поля на участке, вы можете переходить к монтажу.

На практике сваи располагают в форме нескольких фигур:

  1. Свайный куст – малое число свай, расположенных рядом. Ростверк в таком случае может иметь соотношение сторон 1:5. Оптимальный вариант для высоких конструкций, колонн.
  2. Свайная полоса – опоры располагаются в ряд. Подходят для вытянутых стен.
  3. Свайное поле – большое число свай, равномерно распределенных на площадке. Для зданий жилого и промышленного комплекса.

Перед работой необходимо доставить на объект всю необходимую технику. Обязательно иметь в распоряжении достаточное количество свай необходимых характеристик. Перед закладкой опор выполняется вертикальная планировка пятна застройки.

Если выбранные вами сваи винтовые, то их можно «вкрутить» собственными силами с помощью специальных приспособлений для такой работы.

Закрутка сваи вручную

Для погружения железобетонных свай применяют копровую машину. В данном случае работа включает в себя следующие этапы:

  1. Машина устанавливается в месте битья свая, к ней подтаскивается свая.
  2. После строповки сваи, ее выводят в вертикальное положение. Соблюдение вертикальности обеспечивает прочность конструкции и снижает риск разрушения сваи и работе копра.
  3. После стыковки со сваебойным молотом, начинается забивка сваи в грунт до необходимой глубины. В проекте закладывается ориентировочный отказ сваи – глубина, при которой она перестает входит в землю.
  4. После забивки всех опор проводят их выравнивание до установленной высоты. Чаще всего это выполняют рабочие с помощью отбойных молотков.

При закладке на каждое свайное поле должен быть разработан чертеж. Этот документ служит своеобразной инструкцией по проведению всего комплекса работ. Следование указанным расчетам гарантирует выход на проектируемые показатели всего строения. Поэтому особенно важно правильно осуществить установку свайного поля.



stroykarecept.ru

Устройство и расчет свайного поля ⋆ Смело строй!

Конструкцию свайного фундамента составляют заглубленные в грунт сваи и ростверк – железобетонная лента либо плита, полностью повторяющая очертания строящегося здания. Для устройства такого типа фундамента необходимо выполнение соответствующих расчетов, составление исполнительных схем и чертежей, в соответствии с которыми возводится свайное поле.

Для чего сооружается свайное поле

Свайное поле является одним из важнейших компонентов любого свайного основания. После проведения работ по обвязке ростверком порознь размещенных свай, его предназначение – основание для сооружения жилых и промышленных зданий, инженерных и гидротехнических сооружений.

В свайном основании каждого дома сваи с ростверком играют совершенно разные роли. Посредством ростверка объединяются сваи в единый монолит, это придает им дополнительную устойчивость и повышает сопротивляемость действию выталкивающих и горизонтальных сил. При этом нагрузкой от постройки равномерно нагружается каждая свая.

Каждый из элементов свайного поля передает нагрузку от дома на объем грунта, в который помещена их опорная часть. При значительном заглублении свай (3-15 м) происходит вскрытие поверхностной сферы грунта и распределение нагрузки от веса дома в уже устойчивом и обладающем высокой плотность грунте, что имеет особое значение при строительстве на участках с неустойчивыми грунтами.

Строительство дома должно вестись по окончании обвязки свайного поля ростверком, выполняющим функции несущей конструкции для производства работ по кладке стен.

Виды размещения опор в ростверке сваи

Свайное поле

В зависимости от геометрической формы ростверка и проектной нагрузки от элементов конструкции сооружения, составляется исполнительная схема, согласно которой сваи могут быть размещены следующими способами:

  • В форме свайного куста, то есть объединения нескольких компактно размещенных свай в единую конструкцию. При этом отношение сторон ростверка не должно превышать 1:5. Такой способ размещения используется под стойки, колонны, а также некоторые виды конструкций значительной высоты (к примеру, дымовых труб).
  • Свайной полосой – под вытянутые основания значительной протяженности, например, набережных.
  • В свайном поле, отличающемся от куста тем, что его устройство предусматривает объединение большего числа свай, к примеру, при строительстве дома на цельном ростверке.

Устройство поля свай

План свайного поля

Словарь строителя дает такое объяснение термину такое определение – площадка прямоугольной формы, на котором выполнено погружение опор согласно установленного плана по заранее определенной сетке.

В свайном поле опоры возводимого сооружения могут располагаться как рядами, так и в шахматном порядке. Заглубление свай производится так, чтобы отдаление наружной проектной кромки ростверка от линий осей свай равнялось величине диаметра опоры в плане.

Разработка проекта свайного поля

Перед тем, как приступить к разработке проекта, составлению плана и графика производства работ, исполнительных схем и непосредственно самому процессу строительства, необходимо выполнение исследования находящихся на стройплощадке грунтов. Определение характеристик грунта При выполнении исследований определяются:

  • Несущие характеристики грунта;
  • Водонасыщение почвы;
  • Плотность грунтов;
  • Глубина промерзания;
  • Геологический разрез по типам грунтов в пределах стройплощадки.

Необходимость изучения состава грунта обусловлена тем, что реальную несущую способность каждой опоры определить по материалу ее изготовления не представляется возможным, так как величина сопротивления грунта зачастую оказывается меньшей, чем несущая способность опоры. Именно по этой причине характеристики свай определяются по характеристикам грунта, в который они заглубляются.

Расчет необходимого количества свай

Монтаж свай

Определение числа опор, размещающихся в свайном поле, проводится в несколько стадий:

  • Вычисление суммарного нагружения, приходящегося на основание во время его эксплуатации;
  • Определение несущей способности каждой сваи;
  • Деление суммарной нагрузки на величину несущей способности опоры, в результате чего определяется требующееся количество свай.

По окончании расчетов составляется исполнительная схема, на которой отражается расстановка опор по периметру и внутренним стенам дома. Для выполнения расчета суммарной нагрузки следует определить общую массу здания с учетом удельной массы используемых стройматериалов, а также площади конструктивных элементов дома.

Затем производится расчет эксплуатационной нагрузки на здание, по ГОСТ 20107-85 она равна:

  • Для промышленных зданий 200 кг/м2 перекрытия;
  • Для жилых домов – 150 кг/м2.

При составлении проекта свайного поля для зданий в два этажа эксплуатационные нагрузки высчитываются с учетом обоих этажей.

На следующем этапе выполняются расчеты снеговой нагрузки в зимний период времени; значение ее рассчитывается в зависимости от региона строительства. Для этого площадь крыши умножается на нормативный вес слоя снега, приходящегося на 1 м2.

Полученные нагрузки суммируются и умножаются на 1,2 (коэффициент надежности). На следующей стадии осуществляется расчет несущей способности опор на основании данных об основных характеристиках грунта. После выполнения расчетов суммарное значение нагрузок делится на несущую способность сваи, в результате чего получается требующееся количество опор, которое и отражается на исполнительной схеме, чертежах и плане дома.

Подбор типа свай

Сваи квадратного сечения

Наиболее часто применяющимся типом опор при устройстве свайного фундамента жилых домов являются цельные конструкции с сечением 300х300 мм. Также такие сваи применяются при строительстве:

  • Мало- и многоэтажных сооружений;
  • Зданий промышленного назначения;
  • Устройства усиления ранее возведенных свайных оснований.

При возведении зданий утяжеленной конструкции, в которых от опор требуется максимальная несущая способность, могут применяться сваи сечением 350х350 мм и 400х400 мм. При устройстве фундамента для легких домов из пенобетона и деревянных материалов допускается использование опор 250 х 250 мм.

Сваи квадратного сечения широко используются при возведении зданий на всех видах грунта, в частности:

  • На пучинистых грунтах;
  • Грунтах, на которых возможны горизонтальные сдвижки;
  • Влагонасыщенных и обладающих низкой плотностью почвах – торфяниках, илистых и заболоченных участках.

Для устройства фундамента дома в областях, в которых уровень сейсмоактивности не выше 6 баллов, применяются полые опоры. Их стоимость несколько ниже цельных свай, что обусловлено некоторой экономией бетона при изготовлении.

Если на стройплощадке имеется пласт проблемной почвы значительной толщины (превышающей 10 см), а длины сплошных опор недостаточно, то могут использоваться составные конструкции. Суммарная длина их в некоторых сложных случаях может достигать 28 м за счет стыкования отдельных элементов при погружении в грунт.

Выполнение разметки

Выполнение разбивочных работ при устройстве свайного поля является одним из важнейших этапов выполнения предварительных работ перед заглублением опор. Такой процесс разделен на три этапа:

  • Выноска базисных линий свайного поля (контуров фундамента) на стройплощадку из исполнительной схемы;
  • Разметка точек забивки каждого из элементов поля по проектным чертежам;
  • Определение нулевой линии свайного поля, то есть отметки, по которой выравниваются опоры после погружения в грунт.

Посмотрите видео, как правильно произвести разметку участка под сваи.

Разметка производится с использованием досок обноски, между которыми натягивается проволока или веревка таким образом, чтобы точки пересечения отдельных линий выноски в точности совпали с осью забиваемой сваи согласно исполнительной схемы.

При производстве работ составляется «Акт разбивки осей», являющийся одним из важнейших документов для устройства фундамента, к нему прилагаются исполнительные чертежи и необходимые схемы, а также указывается полная информация об интервалах между опорами, положении линий и отметки высоты каждой сваи.

Возведение свайного поля

Процесс устройства свайного поля дома принято начинать с подготовительных работ, в состав которых входят:

  • Транспортировка на стройплощадку необходимой техники;
  • Перевозка, разгрузка и укладка в определенные места требующегося количества опор;
  • Разработка котлована, если такая работа предусмотрена проектом.

Посмотрите видео, как производится монтаж свай на подготовленном участке.

По окончании разбивочных работ копровой машиной производится заглубление свай в грунт согласно исполнительной схемы. Процесс производится в таком порядке:

  • Копр устанавливается в точке забивки, свая фиксируется и при помощи лебедки и перетягивается к месту погружения;
  • Осуществляется расстроповка опоры, она поднимется и располагается вертикально в точке заглубления;
  • Производится закрепление опоры на мачте копра и стыковка ее со сваебойным молотом, выполняется проверка ее вертикального положения, а при забивке под наклоном – требующийся угол;
  • Молотом копра по закрепленной свае наносится серия ударов до тех пор, пока не наступит отказ сваи на проектной отметке погружения.

Отказ следует ожидать в тот момент, когда значение погружения опоры от ударов копрового молота совпадет с расчетным значением по проекту и исполнительным схемам. Затем копровая машина переезжает на следующие точки и производит забивку остальных опор.

smelostroi.ru

Свайное поле – описание, расчет, строительство своими руками +Видео

Свайное поле – описание, расчет, строительство. Фундамент на свайном поле состоит из свай, которые предварительно забивают в землю и ростверка из железобетона – сплошной ж/б плиты или ленты, которая соответствует по формам и размеру конфигурации будущего строения.

Давайте подробнее рассмотрим все, что с ним связано.

Коротко о свайном поле

Свайное поле – это составная часть любого фундамента на сваях – винтового, железобетонного или буронабивного. После того, как будет проведена обвязка отдельно расположенных свай при помощи ростверка, свайное поле можно использовать как основание при строительстве промышленных и жилых помещений, а также гидротехнических и инженерных сооружений.

Ростверк и сваи в таком типе фундаменте выполняют сразу две функции – ростверк объединяет опоры, чтобы получилась монолитная конструкция и равномерно распределяет нагрузку массы здания между общим числом свай, делает их устойчивее и увеличивает уровень сопротивления. Элементы свайного поля требуется для переноса нагрузки общего веса строения на почву, в которой находится опорная часть. За счет того, что они находятся на глубине от 3 до 14 метров, вес сооружения переносится на высокоплотную, устойчивую и глубинную почву, а это очень важно при строительстве на проблемных участках земли.

Важно! Строительство здания осуществляется после того, как сваи будут обвязаны, так как используемый для этих целей ростверк является несущей поверхностью для кладки стен.

Способы размещения свай в фундаменте

По форме ростверка и спроектированной нагрузке сваи могут быть расположены таким образом:

  • В виде куста – это совокупность малого количества свай, которые компактно расположены рядом. В таком случае ростверк будет иметь соотношение сторон не больше, чем 1 к 5. При такой компоновке можно устанавливать колонны или единичные высокие конструкции (стойку, дымовую трубу).
  • В виде полосы – требуется, если у вас вытянутый и протяженный фундамент, который делают под набережные, длинные стены и проч.
  • В виде свайного поля – полностью отличается от предыдущих видов, так как состоит из большого количества свай, к примеру, при строительстве и сооружении на ростверке в виде плиты, под опорами моста и на прочих сплошных фундаментах.

Устройство

Интересно, что в словаре понятие объясняется доступнее: Свайное поле – это прямоугольный участок акватории/территории, на котором выполнена забивка свай по проектной сетке.

Исходя из вышеописанного ,и в зависимости от размера, сваи могут быть расположены:

  1. В шахматном порядке.
  2. Рядами.

К слову, когда речь идет о небольшом количестве свай, их всегда размещают рядами, а для более обширной площади используют шахматный порядок. Их вбивают таким образом, чтоб расстояние от наружной кромки до крайних линий оси было равно величине диаметра свай.

Правила проектирования

Перед началом строительства свайного поля следует все спроектировать. Но и перед этим следует провести геодезическое исследование грунта на площадке.

При исследовании будут определены следующие данные:

  • Грузонесущая способность (то есть сила сопротивления) земли.
  • Плотность почв.
  • Уровень насыщенности влагой.
  • Глубина промерзания.
  • Напластование других типов почвы по площади строительного участка.

Обратите внимание, что необходимость в исследовании возникла из-за того, что фактическую способность свай невозможно рассчитать только по данным материала изготовления, так как грузонесущая способность почвы чаще всего меньше. По этой причине свойства свай будут рассчитаны на основании почвенных характеристик.

Расчет количества

Как рассчитать свайное поле? Для определения количества опор потребуется выполнение трех шагов:

  1. Определите общую нагрузку, которая будет воздействовать на фундамент при эксплуатации.
  2. Определите силу сопротивления одной сваи.
  3. Общую нагрузку поделите на несущую характеристику свай, чтобы получить количество опор.

Для расчетов общих нагрузок следует узнать массу здания, в этом помогут показатели удельного веса и строительных материалов, которые будут использованы при строительстве, и площади всех элементов.

После этого можно приступать к расчету эксплуатационной нагрузки, и ее величина по ГОСТу №20107-85 равна:

  • В жилых сооружениях 145 кг/м2 перекрытия.
  • В промышленных – 205 кг/м2 .

Важно! Если вы планируете проектирование свайного поля для двухэтажного здания, определять эксплуатационную нагрузку следует с учетом двух этажей.

После этого следует высчитать нагрузку от давления снега в зимний период, но величина будет варьировать в зависимости от расположения здания. При расчете нагрузки снега площадь крыши следует умножить на средний показатель массы снега в регионе на 1 м2.

Подбор ж/б свай

Самым востребованным в сфере строительства жилья типом свай из железобетона являются столбы квадратного сечения 0.3*0.3 метра.

Такие сваи, как правило, используют для строительства:

  • Многоэтажных и малоэтажных зданий.
  • Промышленных строений – хранилищ, ангаров, складов.
  • Усиление существующего свайного фундамента.

Обратите внимание, что при если вам требуется построить тяжелое здание, от сваи должны будут обеспечивать максимальную силу сопротивления, можно использовать столбы с сечением 0.35*0.35 и 0.*0.4 метра. Для относительно легких зданий из дерева или блоков пенобетона подойдут сваи 0.25*0,25 метра.

Сваи с квадратным сечением используют при возведении сооружений и зданий для любых видов почвы, в том числе:

  • Пучинистой.
  • Склонной к сдвигам по горизонтали.
  • Насыщенной влагой и низкоплотной, т.е. торфяники, заболоченный и илистый грунт.

В областях, где сейсмический уровень не выше 6 баллов, можно использовать квадратные сваи с внутренней полостью. Благодаря экономии материалов для расхода при их производстве  (арматуры и бетона) такие изделия будут дешевле, нежели сплошные сваи.

Если на строительной площадке есть большой верхний пласт не самой благоприятной почвы (более 10 метров), и длины свай не хватает для вскрытия, следует использовать составные конструкции. Так, общая длина может быть до 29 метров благодаря стыковке отдельных секций при погружении.

Образец плана

Здесь представлено видео, как сделать образец свайного поля для дома, который утверждают с заказчиком. Утверждение – обязательная процедура перед тем, как начинать работы по забивке.

Как сделать разметку?

Геодезическая разбивка поля на сваях является одним из главных этапов начальных работ  перед погружением свай в землю.

Этот процесс состоит из нескольких этапов:

  • Перенос на площадку базовых линий поля – внутренних и внешних контуров.
  • Разметку мест забивки всех элементов по проектной схеме.
  • Определение нулевого уровня полы (высота для подравнивания опор после того, как они будут вбиты).

Разметка должна быть проведена при помощи досок обноски, а между ними следует натянуть бечевку или мягкую проволоку. При разметке мест для погружения бечевку следует натянуть перпендикулярно так, чтобы место пересечения совпало с точкой забивки конструкции из железобетона.

Обратите внимание, что разметка поля должна быть документально подтверждена, а при выполнении работ следует составить «Акт разбивания осей свайного поля», к которому будет приложен чертеж с основной информацией – шагом расположения, положения линий базиса, отметки высоты.

Возведение

Создание фундамента свайного поля начинают с подготовки и специальных работ, в которые входит:

  • Перегон строительной техники на объект строительства.
  • Доставка и разгрузка свай, распределение материала по расходным складам.
  • Разработка участка по вертикали (создание котлована, если это предусмотрено по проекту).

Когда разбивка свайного поля будет завершена, можно начинать работы на копровой машине, который будет погружать железобетонные сваи.

Процесс выполняется в несколько этапов:

  1. Копр устанавливают на месте, где будет произведена забивка, сваю фиксируют при помощи лебедки и подтягивают к точке погружения.
  2. Бригада производит строповку свай, после ее поднимают и ставят вертикально на месте для забивки.
  3. Сваю закрепляют на копровой мачте и стыкуют с молотком для забивания свай, проверяют элемент на вертикальность (в случае, когда наклонная забивка проверяют угол наклона).
  4. Молот копра начинает наносить на погружаемый элемент удары, пока не будет получен проектный отказ сваи.

Отказ наступит в тот момент, когда глубина погружения от количества удара молотков совпадет с тем количеством, которое рассчитано в проекте. После этого можно приступать к погружению следующей сваи, и так до тех пор, пока не будет обустроено все свайное поле.

Заключение

После ознакомления можно подвести итоги, что это отличная технология, которая поможет устанавливать фундамент под различные типы строений. Благодаря огромному количеству расчетов и анализов вы сможете создать фундамент, который прослужит десятки лет.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Свайное поле — устройство, расчет, разбивка и исполнительная схема


Свайное основание представляет собой конструкцию из погруженных в почву опор и ростверка (ленточного железобетонного монолита или плиты), расположенного по периметру будущего строения. Для возведения такого вида базиса нужно произвести соответствующие расчеты и составить проект, ведь свайное поле, устройство которого на первый взгляд кажется простым, имеет множество нюансов.

Общие сведения


Благодаря неоспоримым преимуществам, среди которых прочность и долгий срок эксплуатации, фундаменты на сваях пользуются особой популярностью среди профессиональных строителей и новичков. Применение таких базисов особо эффективно:

  • Во время строительства на нестабильных слабых грунтах, предрасположенных к сезонному вспучиванию;
  • При закладке опорной конструкции на тяжелых почвах, дабы уменьшить число земляных работ, сократить физические, временные и финансовые затраты.

Одним из самых важных элементов свайной основы является свайное поле (из винтовых свай, буронабивных опор и т.д.), представляющее собой площадь участка, на которой в соответствии с проектом размещены опоры. От того, насколько грамотно проведены расчеты и разметка, зависит стойкость возводимого строения.

В опорном поле сваи могут заглубляться не только рядами, но и в шахматном порядке. Установка опор выполняется таким образом, чтобы отдаление внешней проектной границы ростверка от осевых линий опор было аналогичным диаметру сваи в плане.

Расчеты


Расчет свайного поля предполагает калькуляцию числа свай, необходимого для возведения основания. Подходящее количество опор определяется при помощи:

  • Вычисления суммарной нагрузки на базис всех элементов будущего дома;
  • Определения несущей силы каждой опоры;

Общая нагрузка включает не только массу стен и крыши будущего здания, но и вес отделки, стройматериалов, предметов интерьера.

Произведя подсчеты и получив конкретную величину, следует приступить к вычислению эксплуатационной нагрузки на строение. Чтобы упростить задачу, достаточно обратиться к данным ГОСТ. Эксплуатационная нагрузка равняется:

  • 200 кг на квадратный метр – для промышленных построек;
  • 150 кг на квадратный метр – для жилых зданий.

Следующий этап расчетов подразумевает определение нагрузки от снега в холодный сезон. Показатель зависит от региона, в котором находится застраиваемый участок. Нормативный вес (пласт снега на 1 квадратный метр) умножают на площадь поверхности крыши.

В конечном итоге все полученные данные суммируют и перемножают на показатель надежности (1,2).

Чтобы вычислить несущую способность каждой отдельно взятой сваи стоит учитывать качественные характеристики почвы, находящейся на участке, так как выяснить настоящую силу опоры по материалу ее выполнения практически невозможно. Несущая мощь сваи часто оказывается большей, нежели сила сопротивления почвы, а потому свойства опор определяются по грунту, в который их заглубляют.

Получив все необходимые величины, производится деление общей нагрузки от здания на несущую мощность сваи. Результат – количество опор, необходимое для устройства базисной конструкции.

Когда расчеты завершены, приступают к составлению исполнительной схемы. На ней изображается свайное поле (чертеж), очерчивается порядок расстановки свай по границам и несущим стенам постройки.

Произведение разметки


Одним из основных этапов устройства основы на опорах является разбивка свайного поля. Данная процедура состоит из трех фаз:

  • Перенос контуров опорного поля (линий базиса) на территорию под застройку в соответствии с проектом;
  • Разметка мест погружения для каждого изделия;
  • Установка нулевого рубежа свайного поля (маркер, по которому выравнивают сваи после заглубления в почву).

Для выполнения разбивки применяются деревянные колышки (также можно использовать стальные арматурные стержни) и прочная бечевка (проволока, капроновая нить).

Первый штырь устанавливается в месте нахождения угловой сваи, так как начинать разметку с внутренних опор нецелесообразно. От забитого колышка рулеткой отмеряют размер первой стороны для того, чтобы забить второй штырь. Между колышками натягивают бечевку. Аналогичным методом размечаются остальные стороны.

Далее, соблюдая предусмотренный в проекте шаг, вбиваются остальные колышки. Ориентиром служит бечевка.

Во время осуществления разметки в обязательном порядке составляется документ, называемый актом разбивки осей. К нему прилагают все схемы и чертежи, делаются заметки о расстоянии между сваями, о высоте опорных элементов и о положении линий.

Устройство опорного поля


Непосредственно возведение свайного поля начинается с подготовки участка, строительных материалов и техники. Нужно осуществить следующие приготовления:

  • Доставить на территорию под застройку все оборудование;
  • Перевезти, разгрузить и сложить в определенное место необходимое количество свай;
  • Вырыть котлован (если его разработка предусмотрена).

По завершению подготовки опоры заглубляются в почву посредством копра. Стоит помнить, что исполнительная схема свайного поля – пример и показатель, в соответствии с которым производятся все работы, так что никаких импровизаций быть не должно. Устройство опорного поля выполняется за несколько шагов:

  • Копровая машина размещается в месте забивки, опорный элемент закрепляется с помощью лебедки и перемещается к точке заглубления;
  • Со сваи снимается лишний груз, ее поднимают и в вертикальном положении помещают на место погружения;
  • Свая фиксируется на мачте копрового оборудования и стыкуется со специальным молотом. Положение опоры еще раз проверяется – оно должно быть строго вертикальным. Если забивка производится под углом, то наклон должен соответствовать норме;
  • По зафиксированному изделию наносятся удары копровым молотом. Данная манипуляция длится ровно до того момента, пока свая не войдет в грунт до соответствующей проекту и исполнительной схеме отметки.
  • После забивки опоры копровая машина перемещается к следующему намеченному месту.

Каждая новая свая заглубляется аналогичным образом.



Видео

Разбивка свайного поля в теории:

На практике:

stroimtovarishi.ru

подбор, подготовка проекта и возведение

Конструкцию свайного фундамента составляют заглубленные в грунт сваи и ростверк – железобетонная лента либо плита, полностью повторяющая очертания строящегося здания. Для устройства такого типа фундамента необходимо выполнение соответствующих расчетов, составление исполнительных схем и чертежей, в соответствии с которыми возводится свайное поле.

Для чего сооружается свайное поле

Свайное поле является одним из важнейших компонентов любого свайного основания. После проведения работ по обвязке ростверком порознь размещенных свай, его предназначение – основание для сооружения жилых и промышленных зданий, инженерных и гидротехнических сооружений.

В свайном основании каждого дома сваи с ростверком играют совершенно разные роли. Посредством ростверка объединяются сваи в единый монолит, это придает им дополнительную устойчивость и повышает сопротивляемость действию выталкивающих и горизонтальных сил. При этом нагрузкой от постройки равномерно нагружается каждая свая.

Каждый из элементов свайного поля передает нагрузку от дома на объем грунта, в который помещена их опорная часть. При значительном заглублении свай (3-15 м) происходит вскрытие поверхностной сферы грунта и распределение нагрузки от веса дома в уже устойчивом и обладающем высокой плотность грунте, что имеет особое значение при строительстве на участках с неустойчивыми грунтами.

Строительство дома должно вестись по окончании обвязки свайного поля ростверком, выполняющим функции несущей конструкции для производства работ по кладке стен.

Виды размещения опор в ростверке

Свайное поле

В зависимости от геометрической формы ростверка и проектной нагрузки от элементов конструкции сооружения, составляется исполнительная схема, согласно которой сваи могут быть размещены следующими способами:

  • В форме свайного куста, то есть объединения нескольких компактно размещенных свай в единую конструкцию. При этом отношение сторон ростверка не должно превышать 1:5. Такой способ размещения используется под стойки, колонны, а также некоторые виды конструкций значительной высоты (к примеру, дымовых труб).
  • Свайной полосой – под вытянутые основания значительной протяженности, например, набережных.
  • В свайном поле, отличающемся от куста тем, что его устройство предусматривает объединение большего числа свай, к примеру, при строительстве дома на цельном ростверке.

Устройство поля свай

План свайного поля

Словарь строителя дает такое объяснение термину такое определение – площадка прямоугольной формы, на котором выполнено погружение опор согласно установленного плана по заранее определенной сетке.

В свайном поле опоры возводимого сооружения могут располагаться как рядами, так и в шахматном порядке. Заглубление свай производится так, чтобы отдаление наружной проектной кромки ростверка от линий осей свай равнялось величине диаметра опоры в плане.

Разработка проекта свайного поля

Перед тем, как приступить к разработке проекта, составлению плана и графика производства работ, исполнительных схем и непосредственно самому процессу строительства, необходимо выполнение исследования находящихся на стройплощадке грунтов.

Определение характеристик грунта

При выполнении исследований определаются:

  • Несущие характеристики грунта;
  • Водонасыщение почвы;
  • Плотность грунтов;
  • Глубина промерзания;
  • Геологический разрез по типам грунтов в пределах стройплощадки.

Необходимость изучения состава грунта обусловлена тем, что реальную несущую способность каждой опоры определить по материалу ее изготовления не представляется возможным, так как величина сопротивления грунта зачастую оказывается меньшей, чем несущая способность опоры. Именно по этой причине характеристики свай определаются по характеристикам грунта, в который они заглубляются.

Расчет необходимого количества свай

Монтаж свай

Определение числа опор, размещающихся в свайном поле, проводится в несколько стадий:

  • Вычисление суммарного нагружения, приходящегося на основание во время его эксплуатации;
  • Определение несущей способности каждой сваи;
  • Деление суммарной нагрузки на величину несущей способности опоры, в результате чего определяется требующееся количество свай.

По окончании расчетов составляется исполнительная схема, на которой отражается расстановка опор по периметру и внутренним стенам дома. Для выполнения расчета суммарной нагрузки следует определить общую массу здания с учетом удельной массы используемых стройматериалов, а также площади конструктивных элементов дома.

Затем производится расчет эксплуатационной нагрузки на здание, по ГОСТ 20107-85 она равна:

  • Для промышленных зданий 200 кг/м2 перекрытия;
  • Для жилых домов – 150 кг/м2.

При составлении проекта свайного поля для зданий в два этажа эксплуатационные нагрузки высчитываются с учетом обоих этажей.

На следующем этапе выполняются расчеты снеговой нагрузки в зимний период времени; значение ее рассчитывается в зависимости от региона строительства. Для этого площадь крыши умножается на нормативный вес слоя снега, приходящегося на 1 м2.

Полученные нагрузки суммируются и умножаются на 1,2 (коэффициент надежности). На следующей стадии осуществляется расчет несущей способности опор на основании данных об основных характеристиках грунта. После выполнения расчетов суммарное значение нагрузок делится на несущую способность сваи, в результате чего получается требующееся количество опор, которое и отражается на исполнительной схеме, чертежах и плане дома.

Подбор типа свай

Сваи квадратного сечения

Наиболее часто применяющимся типом опор при устройстве свайного фундамента жилых домов являются цельные конструкции с сечением 300х300 мм. Также такие сваи применяются при строительстве:

  • Мало- и многоэтажных сооружений;
  • Зданий промышленного назначения;
  • Устройства усиления ранее возведенных свайных оснований.

При возведении зданий утяжеленной конструкции, в которых от опор требуется максимальная несущая способность, могут применяться сваи сечением 350х350 мм и 400х400 мм. При устройстве фундамента для легких домов из пенобетона и деревянных материалов допускается использование опор 250 х 250 мм.

Сваи квадратного сечения широко используются при возведении зданий на всех видах грунта, в частности:

  • На пучинистых грунтах;
  • Грунтах, на которых возможны горизонтальные сдвижки;
  • Влагонасыщенных и обладающих низкой плотностью почвах – торфяниках, илистых и заболоченных участках.

Для устройства фундамента дома в областях, в которых уровень сейсмоактивности не выше 6 баллов, применяются полые опоры. Их стоимость несколько ниже цельных свай, что обусловлено некоторой экономией бетона при изготовлении.

Если на стройплощадке имеется пласт проблемной почвы значительной толщины (превышающей 10 см), а длины сплошных опор недостаточно, то могут использоваться составные конструкции. Суммарная длина их в некоторых сложных случаях может достигать 28 м за счет стыкования отдельных элементов при погружении в грунт.

Выполнение разметки

Выполнение разбивочных работ при устройстве свайного поля является одним из важнейших этапов выполнения предварительных работ перед заглублением опор. Такой процесс разделен на три этапа:

  • Выноска базисных линий свайного поля (контуров фундамента) на стройплощадку из исполнительной схемы;
  • Разметка точек забивки каждого из элементов поля по проектным чертежам;
  • Определение нулевой линии свайного поля, то есть отметки, по которой выравниваются опоры после погружения в грунт.

Посмотрите видео, как правильно произвести разметку участка под сваи.

Разметка производится с использованием досок обноски, между которыми натягивается проволока или веревка таким образом, чтобы точки пересечения отдельных линий выноски в точности совпали с осью забиваемой сваи согласно исполнительной схемы.

При производстве работ составляется «Акт разбивки осей», являющийся одним из важнейших документов для устройства фундамента, к нему прилагаются исполнительные чертежи и необходимые схемы, а также указывается полная информация об интервалах между опорами, положении линий и отметки высоты каждой сваи.

Возведение свайного поля

Процесс устройства свайного поля дома принято начинать с подготовительных работ, в состав которых входят:

  • Транспортировка на стройплощадку необходимой техники;
  • Перевозка, разгрузка и укладка в определенные места требующегося количества опор;
  • Разработка котлована, если такая работа предусмотрена проектом.

Посмотрите видео, как производится монтаж свай на подготовленном участке.

По окончании разбивочных работ копровой машиной производится заглубление свай в грунт согласно исполнительной схемы. Процесс производится в таком порядке:

  • Копр устанавливается в точке забивки, свая фиксируется и при помощи лебедки и перетягивается к месту погружения;
  • Осуществляется расстроповка опоры, она поднимется и располагается вертикально в точке заглубления;
  • Производится закрепление опоры на мачте копра и стыковка ее со сваебойным молотом, выполняется проверка ее вертикального положения, а при забивке под наклоном – требующийся угол;
  • Молотом копра по закрепленной свае наносится серия ударов до тех пор, пока не наступит отказ сваи на проектной отметке погружения.

Отказ следует ожидать в тот момент, когда значение погружения опоры от ударов копрового молота совпадет с расчетным значением по проекту и исполнительным схемам. Затем копровая машина переезжает на следующие точки и производит забивку остальных опор.

fundamentaya.ru

Рекомендации по проектированию фундаментов из свайных полей

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Свайное поле — что такое, какие бывают. Расчет свайного поля. Примеры и фото свайных полей

При строительстве больших по площади нелинейных и неточечных конструкций на рыхлых и проседающих грунтах для закладки фундамента используются свайные поля.

Что такое свайное поле

Свайным полем называется участок, на котором сваи размещены по заранее составленной схеме. Обычно имеется ввиду сплошное поле (единая сетка по всей площади сооружения) для создания фундаментов многоэтажных зданий, башенных конструкций и других тяжелых построек.

Примеры (фото) свайных полей



Пример свайного поля

Забивка свай под фундамент  Александро-Невского Храма поселок Александровка Московская оласть

Свайное поле проекта

 Проведём свайные работы в Москве и области. Подробнее по контактам указанным на сайте.

Визуализация проекта





Ста­тьи по теме свайного поля





Какие бывают свайные поля

Поля состоят из двух или более рядов свай.

Свайное поле в ряд

На маленьких полях допустимо рядовое расположение свай.

Обычно данный вариант применяют для строительства заборов, Линий ЛЭП и др.



Сплошное свайное поле

Сплошное поле служит основой для монолитного или сборного ростверка.



На некоторых площадях сваи располагаются в шахматном порядке.



Свайным полем может называться также вся совокупность свай под сооружением, включая ленты под стенами, одиночные сваи под колоннами, кусты. В этом случае фундамент может быть устроен без ростверка: несущие элементы опираются непосредственно на оголовки свай.

Проектирование свайного поля

При составлении проекта учитываются следующие параметры:

  • Выбор типа свай в соответствии с характеристиками грунта (смотри статью — типы свай и ростверков)
  • Наличие неблагоприятных природных факторов (например, близкое залегание грунтовых вод).
  • Определение размеров свай в зависимости от типа ростверка и ожидаемой нагрузки.
  • Несущая способность сваи. Определяется исходя из показателей предельного сопротивления грунта и размеров сваи.
  • Количество свай, общая схема расположения.
  • Оптимизация: возможности сведения к минимуму объема земляных работ



Как рассчитать свайное поле

Примем, что на всем участке грунт однороден и используются одинаковые сваи. В общем виде формула для расчета количества свай будет выглядеть

n= Gк * N / Fd

N – расчетная нагрузка на фундамент

Fd – несущая способность одной сваи

Gк – коэффициент надежности, принимается в соответствии с нормативами ГОСТ для свайно-плитных работ в следующих численных значениях:

1. Для сплошных полей жестких конструкций с осадкой от 30 см и больше при количестве свай от ста и выше по результатам статических испытаний Gk принимается равным 1.

2. 1,2 – в других случаях, когда несущая способность сваи также определялась статическими испытаниями.

2. 1,25 – то же самое – динамическими испытаниями.

3. 1,4 – несущая способность рассчитана без учета упругих деформаций грунта.

4. На сильно сжимаемых грунтах и при использовании в устройстве фундамента висячих свай Gк будет увеличиваться с уменьшением количества свай вплоть до 1,75 (маленький куст, не более 5 свай).

Сетка (расположение свай на поле)

Полученное количество свай нужно равномерно распределить по площади участка. В первую очередь заглубляются угловые сваи, между ними протягивается маркерная линия. Получившаяся фигура должна иметь прямые углы.

При строительстве загородных коттеджей и сооружений рекомендуется следующий шаг между сваями:

  1. Для деревянных построек не больше 3 м.
  2. Для легкого камня, пенобетона, газобетона – не больше 2.



Статьи в тему:





Статьи по теме

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

kommtex.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
