Фотореле для уличного освещения – осваиваем схему подключения + Видео

Фотореле для уличного освещения можно отнести к группе наиболее полезных изобретений, особенно оценить его смогут владельцы частных построек. Что это за чудо-устройство, как оно работает и можно ли его подключить самостоятельно?

Зачем все усложнять?

Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.

Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.

Фотореле для уличного освещения

Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.

Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.

Схема работы фотореле

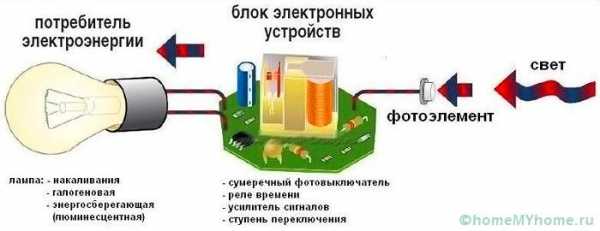

Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.

Какие функции имеет реле уличного освещения?

Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.

Световое реле для уличного освещения

Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.

Если вы приобретете для уличного освещения еще и реле времени, тогда появится возможность настраивать точное расписание работы светильников. Например, вы возвращаетесь с работы в 21.00. Задайте в настройках время с 20.00–23.00 и весь этот период во дворе будет светло, а потом освещение отключится автоматически.

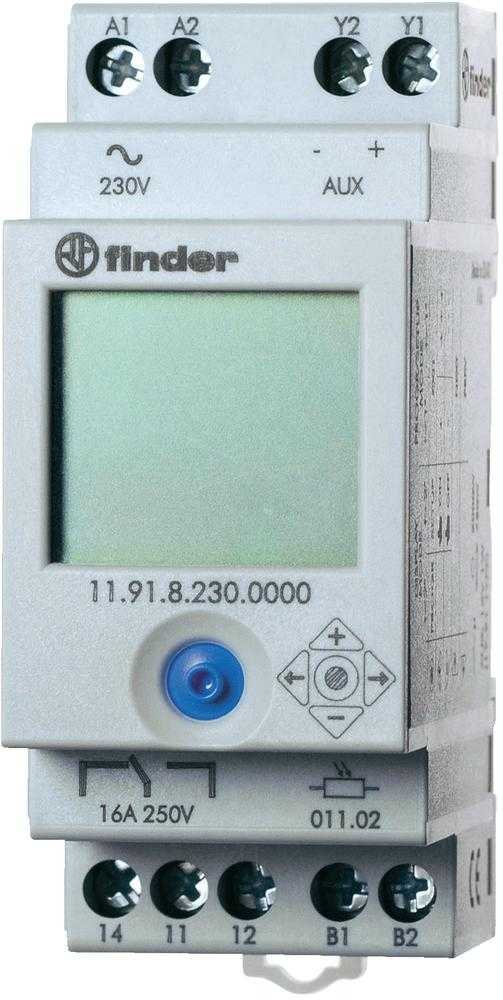

Реле времени

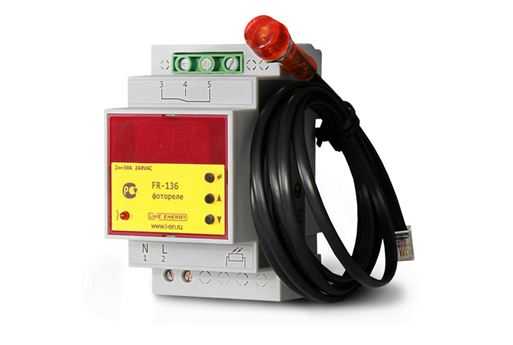

А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

Характеристики реле – чему уделить особое внимание?

Приобретая этот электроприбор, обязательно ознакомьтесь с техническим паспортом, где указаны все необходимые характеристики. Наиболее значимые – напряжение, ток, мощность. В основном устройство работает от сети 220 В и на частоте 50 Гц. Встречаются и варианты, потребляющие 12 или 24 В. Правда, их использование не всегда оправдано, так как придется покупать дополнительно блок питания. На максимальный коммутированный ток обращать внимание следует, если собираетесь подключить к фотореле много светильников, а вот для освещения небольшого садового участка и двора этот показатель особой роли не играет. Мощность всегда обозначается двумя цифрами. Первая обычно не превышает 1 Вт (в режиме ожидания), а вторая составляет около 5–10 Вт (во время работы).

Блок питания для фотореле

Еще к важным параметрам следует отнести задержку включения и выключения. Этот интервал времени обычно исчисляется в секундах. В люменах указывается порог включения. Его можно регулировать, но шаг и предельные значения у различных приборов индивидуальны. Если будете использовать устройство под открытым небом, то его степень защиты должна быть IP 65. А вот когда в паспорте указана защита IP 40, то прибор предназначен для домашнего пользования, на улице его можно устанавливать только в специальном герметичном кожухе. Качественные светореле имеют достаточно широкий диапазон температур. Они работают при морозах -20 °C и в жару +50 °C. Еще в техническом паспорте обычно указывают габаритные размеры прибора.

Собираем реле и лампы в одну цепь

С установкой фотореле для уличного освещения особых проблем возникнуть не должно. Однако чтобы управлять сразу несколькими светильниками, следует правильно подключить его. Рассмотрим подробно все особенности этого процесса.

Как подключить фотореле для уличного освещения — пошаговая схема

Шаг 1: Изучаем устройство

Первым делом удостоверьтесь, действительно ли прибор подходит по мощности, ведь перегруз приведет к порче устройства и оно сгорит. Кроме того, значительно легче будет работать, если есть специальные клеммы для зажимки проводов. Если таковых нет, тогда подготовьте распределительную коробку. Она прекрасно защитит соединения от влаги, пыли и грязи.

Распределительная коробка для установки фотореле

На корпусе светореле обязательно должна быть схема подключения. Если она не нанесена, то лучше отказаться от подобного товара. Обратите внимание на чувствительность. Чем этот показатель меньше, тем более экономным окажется устройство. Так, светореле с чувствительностью 2 лк будет активироваться с наступлением темноты, а 5 лк сработает и в пасмурную погоду. Поэтому менее чувствительный прибор по меньшей стоимости вряд ли обернется большой экономией, ведь придется больше платить за электричество.

Шаг 2: Выбор места

Прежде чем приступать непосредственно к подключению фотореле для уличного освещения, нужно правильно подобрать место крепежа. Его следует разместить недалеко от самого светильника, при этом не допускается прямое попадание искусственного освещения. Еще избегайте затененных участков, это может спровоцировать ненужное включение устройства. Располагайте датчик подальше от навесов, высоких стен и заборов. Если установка реле запланирована зимой либо осенью, когда деревья уже сбросили листву, помните, что летом тени от них будет намного больше. Нежелательна и близость с горючими и легковоспламеняющимися материалами, качающимися предметами. Также избегайте химических сред.

Подключение фотореле для уличного освещения

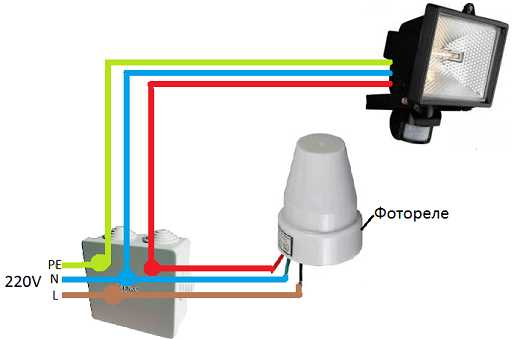

Шаг 3: Схема подключения реле

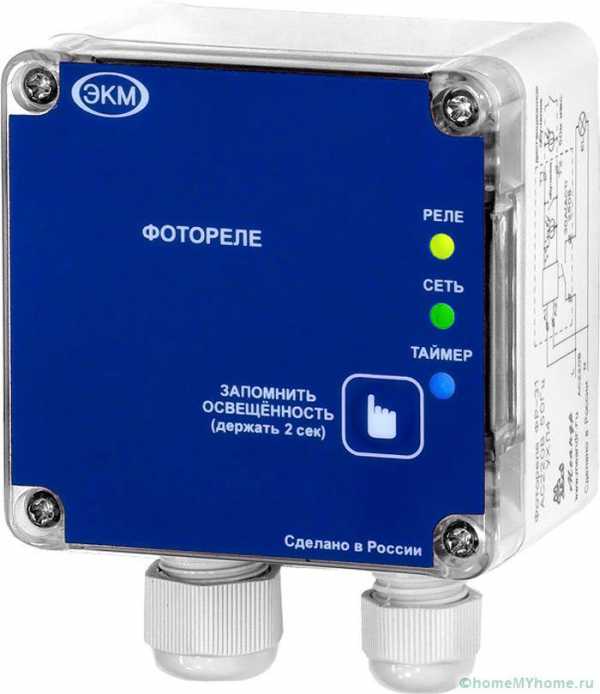

В комплект к герметичным моделям входит специальный монтажный кронштейн, с его помощью и производится установка прибора в нужном месте. Если речь идет об устройствах, помещенных в защитный кожух, то они крепятся посредством винтового соединения. Существует две основные схемы подключения фотореле уличного освещения в зависимости от типа прибора. Мы остановимся на каждом варианте. Светореле бывает с тремя или двумя выводами, все провода различаются по цветам.

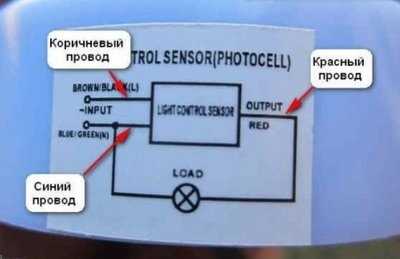

  • Три провода (обычно коричневый, синий и красный) идут в монтажную коробку, где первый соединяется с выводом фазы, а второй с нулем. Также от нуля ведется и проводник к осветительному прибору. Оставшийся красный провод схема предписывает подсоединить непосредственно к лампе.
  • Если вывода всего два, тогда фаза и ноль подключаются вышеописываемым способом к соответствующим клеммам. А вот светильники подсоединяются к выходным клеммам от нуля и фазы. Если необходимо управлять несколькими источниками освещения, то они подключаются к реле параллельно.
  • Существуют модели, схема которых предусматривает отдельные выводы для заземления, но они используются нечасто. Вполне достаточно светореле с тремя выводами, где «земля» подключается через распределительную коробку непосредственно к лампе, минуя прибор.

remoskop.ru

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

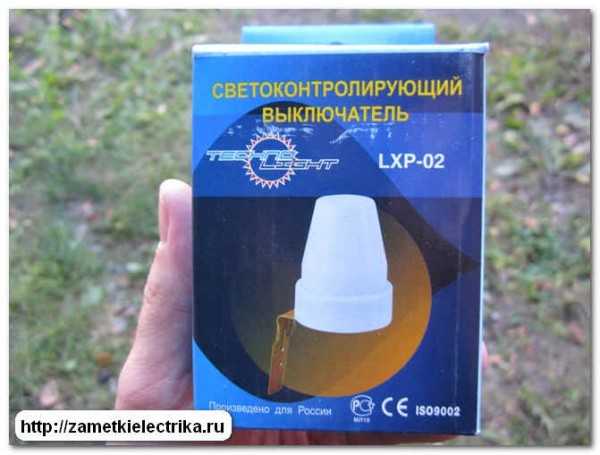

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.



Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

  • источник питания 220 (В) переменного напряжения
  • коммутируемая цепь до 10 (А)
  • уровень рабочей освещенности < 5 — 5о (Люкс)

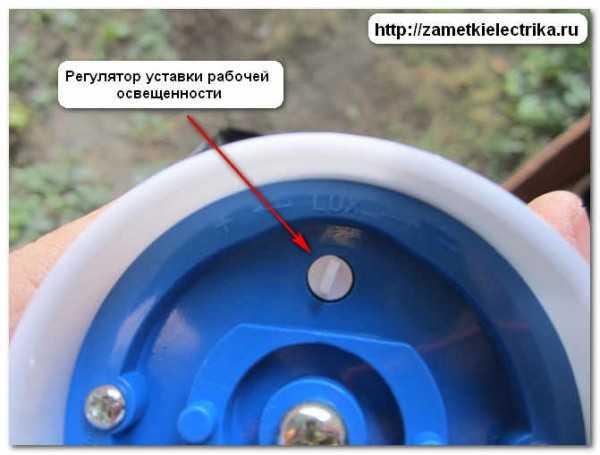

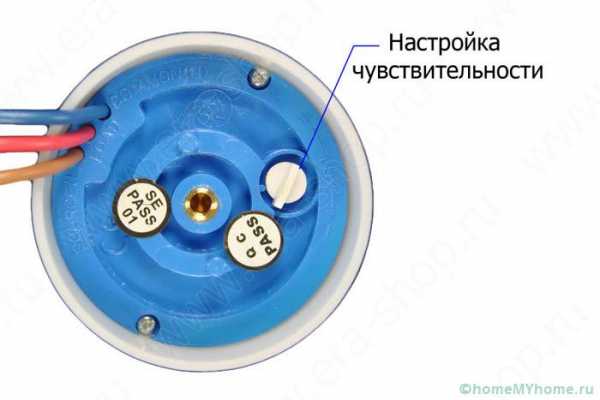

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

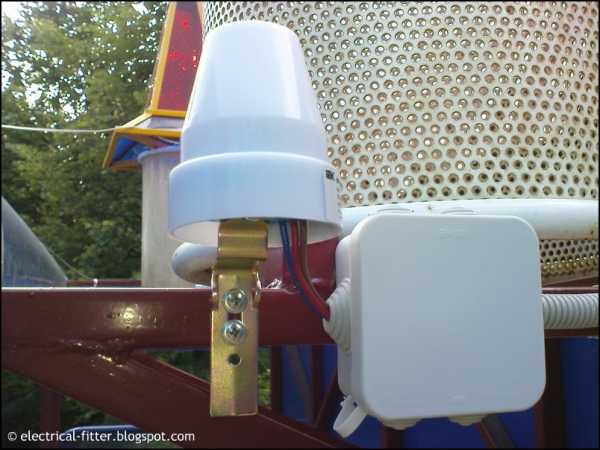

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.



Схема фотореле

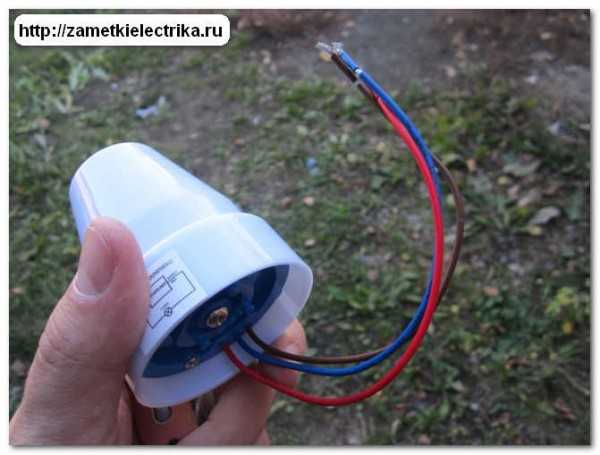

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

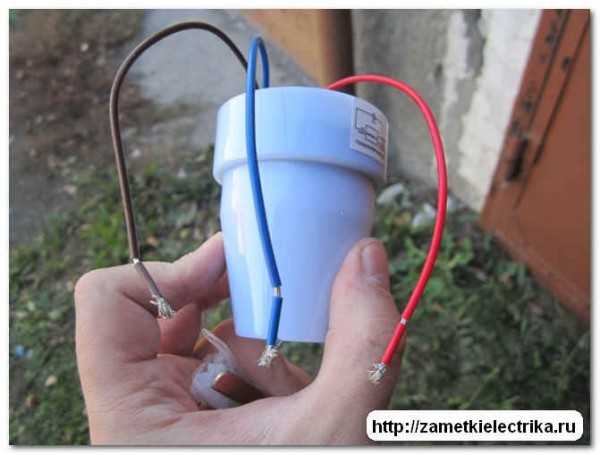

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

  • коричневый провод — фаза
  • синий провод — ноль
  • красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.

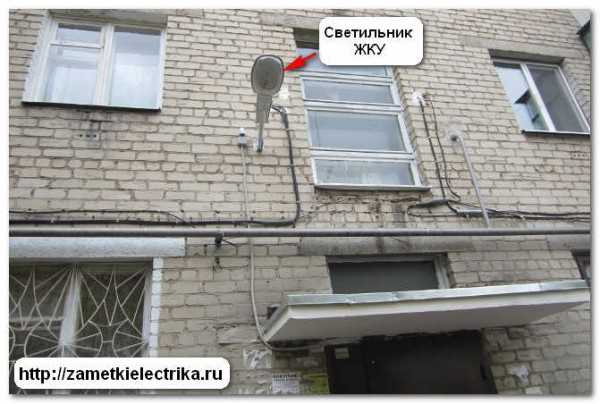

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

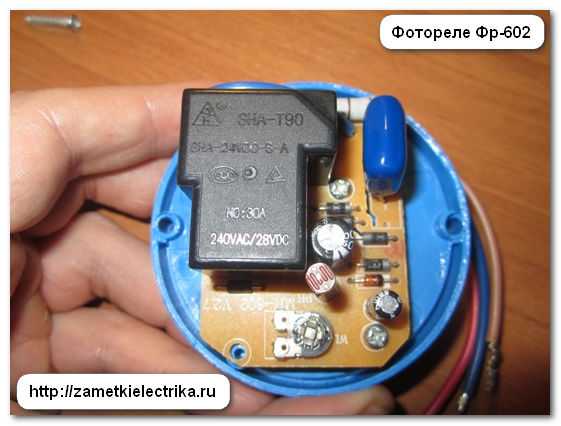

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Фотореле для уличного освещения – схема подключения

Суммарная потребляемая электрическая мощность групп светильников уличного освещения может быть достаточно большой даже при использовании экономичных светодиодных фонарей и прожекторов. Ручное же отключение освещения удобно далеко не всегда, а постоянная работа осветителей приводит к повышенным, но бессмысленным финансовым расходам.

Ощутимо сэкономить средства позволяет применение фотореле для автоматизации уличного освещения; при этом одновременно повышается и удобство управления осветительными приборами. Включение фотореле в схему управления приводит также и к продлению эксплуатационного ресурса светильников.

В этой статье:

Технические характеристики световых реле

Прямое назначение фотореле – включение нагрузки при снижении уровня освещенности ниже установленного порога, и ее отключение при увеличении яркости света. Практически во всех существующих моделях этих приборов предусмотрена регулировка пределов порогов срабатывания (чувствительности фотореле) – различаются только (в зависимости от «навороченности» устройства) границы этих пределов.

Основные конструктивные особенности реле

Основной конструктивный элемент любого реле освещения – фотоэлемент (непосредственно «фотодатчик»). В зависимости от способа его подключения к остальным элементам управления различают фотореле со встроенным и с выносным датчиком. Какое лучше? Вторые дороже и немного капризнее в монтаже, но значительно удобнее в эксплуатации.

Второй по очередности, но равнозначный по важности элемент конструкции – исполнительный «механизм», управляющий непосредственно отключением или подключением нагрузки к линии электропитания.

Существует несколько типов таких «ключей»:

  • Электромеханические — представляют собой, по сути, обычное электромагнитное реле (катушка с электрически «привязанными» к ней замыкающими-размыкающими контактами) небольшой мощности;
  • полупроводниковые – для управления нагрузкой используются тиристоры, симисторы или мощные транзисторы;
  • оптоэлектронные, позволяющие электрически «развязать» конструктивные элементы нагрузки и фотоэлемента.

Основные характеристики

Главная техническая характеристика любого фотореле – его нагрузочная способность, определяющая количество одновременно управляемых им осветительных приборов. По сути – обозначение их суммарной потребляемой электрической мощности.

Максимальное значение этой характеристики редко превышает 6 кВт. При необходимости управлять более мощными нагрузками приходится использовать «переходники» — электрические контакторы. Другой возможный вариант – разбивание групп освещения на несколько «подгрупп» с небольшой суммарной потребляемой мощностью светильников, и управление каждой из этих подгрупп отдельным реле – в силу своей экономической нецелесообразности применяется крайне редко.

В любом случае рекомендуется осуществлять подключение фотореле для уличного освещения и управляемой им группы освещения от отдельного автоматического выключателя – это значительно облегчит техническое обслуживание и, при необходимости, ремонт или замену прибора. И следует учитывать, что подавляющее большинство моделей очень не любит короткого замыкания в нагрузке – поэтому, в случае сомнений, лучше включать между реле и нагрузкой пускатель.

Прочие характеристики фотореле

Ещё одна очень важная, но редко принимаемая во внимание характеристика – диапазон рабочих температур фотореле. Важность этого параметра определяется тем, что в большинстве случаев при проектировании и монтаже систем управления уличным освещением, осуществляемом своими руками, датчики устанавливаются на улице, и чаще всего – на относительно большой высоте от поверхности земли.

Устройства из самой доступной ценовой категории способны работать в довольно широком диапазоне температур – от -20 до +45 градусов. При необходимости использовать эти устройства автоматизации в более суровых климатических условиях можно монтировать фотоэлементы в прозрачные пластиковые боксы, которые будут играть роль своеобразных «термосов».

Еще одна значимая техническая характеристика реле – его рабочее напряжение. Самые распространенные модели – рассчитанные на работу с обычной сетью 220 В переменного тока. Намного реже используются приборы с рабочим напряжением 36, 24 или 12 Вольт – они используются в основном для работы в условиях очень высокой влажности.

Последняя характеристика фотореле – время задержки его срабатывания; может варьироваться от 1-2 секунд до нескольких минут и позволяет исключить включение освещения от случайных световых вспышек (например, фар проехавшего автомобиля).

Включение реле в схему

В схемах управления нагрузкой фотодатчик играет, по сути, роль обычного выключателя. Соответственно, и схема его включения в систему аналогичная: на один из проводов подается фазное напряжение, после срабатывания фотоэлемента оно через другой провод «проходит» на нагрузку (светильник) и запитывает его. Третий провод – общий для реле и управляемого устройства.

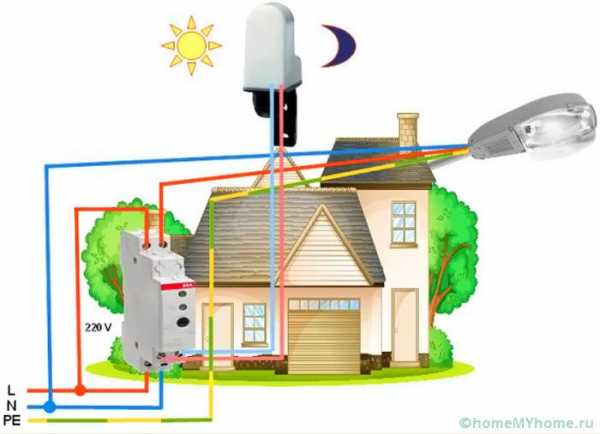

Цветная схема

Все провода для включения «датчика» в схему имеют стандартную цветовую маркировку:

  • белый, коричневый или черный вывод – предназначен для подачи на фотоэлемент электрического питания;
  • вывод в изоляции синего или серого цвета – «ноль», к которому подключается второй питающий проводник и один из проводов от нагрузки;
  • красный вывод соединяется со вторым «нагрузочным» проводом.
  • у некоторых моделей предусмотрен вывод для подключения «земли», имеющий традиционную желто-зеленую раскраску.

Вообще, схема подключения и цветовая расшифровка проводов фотоэлемента обычно указывается либо на корпусе прибора, либо на его упаковку, либо во вкладыше-инструкции. Но если она утеряна – ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.

Особенности подключения

Соединение всех проводов следует обязательно делать в герметичной распределительной коробке – в случае неисправности это сильно облегчит замену вышедшего из строя прибора. Кроме того, сделает возможным оперативное изменение своими руками схемы уличного освещения в холодное время года.

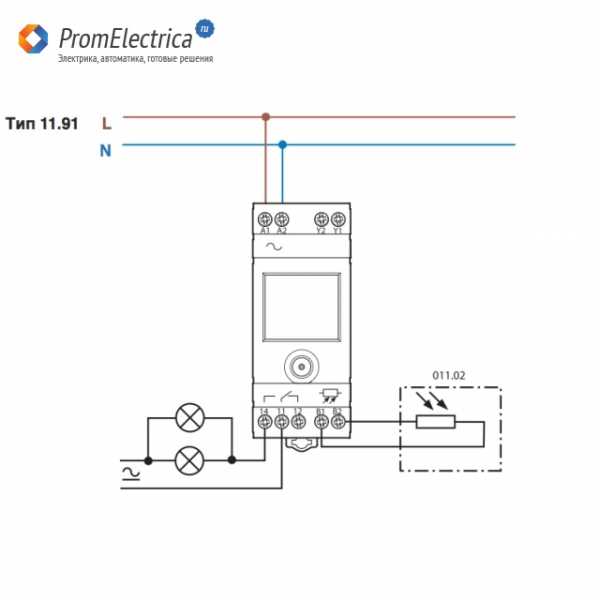

При необходимости включения в схему контактора (пускателя) для управления мощной нагрузкой все приборы лучше всего смонтировать в герметичном боксе подходящего размера. В некоторых случаях для осуществления более глубокой автоматизации управления освещением, фотореле «спаривают» с датчиком движения – в таких ситуациях, чтобы вся «связка» корректно работала в темное время суток, датчик следует включать между реле и осветительным прибором.

Являясь по своей сути автоматическим переключателем – то есть устройством для замыкания или размыкания проводов – хорошее световое реле может включаться в схемы управления осветительными приборами любого типа. Единственное ограничение у некоторых моделей – для более надежной работы индуктивных нагрузок (например, «кобры» с дросселями на входе) рекомендуется подключать их через контакторы, играющие в данном случае роль исключающей влияние больших пусковых токов светильника на схемные элементы фотореле гальванической развязки.

Подбор места установки реле

Особого внимания заслуживает выбор места установки фотореле для управления уличным освещением в соответствии с длительностью светового дня. Задача не так проста, как кажется: во время работы реле должно быть исключено влияние на него случайных «подсветок», и уж тем более – постоянных. На возникновение этих засветок влияет множество факторов – мигание фар проезжающих машин, электрический свет из соседского окна, сияние свежевыпавшего снега и даже огонек зажигалки… и каждый из этих факторов вполне может «убедить» фотореле в том, что ночь уже закончилась.

Не высоко, не низко…

Высота установки фотореле выбирается удобной для его технического обслуживания и обычно не превышает 2,5-3 м. Но если есть возможность, прибор лучше монтировать выше управляемых светильников – это значительно снизит вероятность посторонней засветки устройства. Естественно, что при определении места размещения должно соблюдаться и условие удобства «подтягивания» проводов от питающей сети и светильников.

Самая грубая ошибка при выборе места для фотодатчика – его установка в зоне, освещаемой управляемым светильником: в этом случае длящийся всю ночь световой эффект «стробоскоп» обеспечен! Монтировать реле в помещении тоже не рекомендуется — сумерки для него будут наступать слишком рано, а рассвет – слишком поздно. Если других вариантов нет, то нужно предусмотреть для датчика какую-нибудь затеняющую загородку или козырек.

Уровень освещенности, при котором происходит надежное срабатывание фотореле, регулируется после окончательного выбора места и монтажа прибора. Операция эта производится обычно только в случае «суровой необходимости», поскольку после заводских испытаний регуляторы обычно выставлены в среднее положение, обеспечивающее в большинстве случаев приемлемую работу датчика без прибегания к дополнительным регулировкам.

Вывод: дешево и сердито

Современные световые реле – приборы распространенные, достаточно надежные и проверенные многолетней эксплуатацией, в том числе и изделия из минимальной ценовой категории. Однако морально они понемногу устаревают и уступают место более совершенным технически комбинированным устройствам (совмещающим в одном корпусе датчики сразу нескольких типов). Набирают популярность и изделия на основе микроконтроллеров, позволяющие подстраивать работу уличного освещения под реальные погодные и климатические условия, и с легкостью «вписываемые» в управляющие системы типа «умный дом»…

Тем не менее забвение «фотоэлементам» не грозит – благодаря своей дешевизне и простоте использования они еще долго будут играть основную роль в управлении относительно небольшими группами уличного освещения.

cdelct.ru

Схема подключения фотореле для уличного освещения



С каждым годом количество новых технологий все увеличивается. С помощью некоторых изобретений можно сделать пребывание в доме более комфортным и удобным. Немалой популярностью сегодня пользуются приборы, которые позволяют автоматизировать некоторые процессы, к примеру, включение света. Чтобы создать такую систему своими руками необходимо фотореле.

Особенно актуальным будет установить такой датчик на улице для создания наружного (уличного) типа освещения. Купив или сделав такой прибор своими руками, вам останется только установить его. Но данную процедуру необходимо провести качественно, чтобы устройство проработало долго в различных климатических условиях улицы.

Для чего нужно

Фотореле представляет собой прибор, в состав которого входит специальный датчик, который считывает уровень освещенности окружающего пространства. Подключив такое устройство в систему наружного освещения, можно автоматизировать включение/выключение света и связать их с уровнем освещенности улицы. Это позволит в разы снизить потребление электроэнергии, добившись включения света только при наличии такой необходимости. Но для этого нужно разобраться с особенностями прибора для его правильного подключения и настройки. Если все сделать правильно, то датчик будет работать только тогда, когда настанет ночь, а когда начнется день – он будет в спящем режиме.
По факту, для подключения такого аппарата необходимо разбираться в следующих моментах:

  • что представляет собой данный датчик;
  • какой тип фотоэлемента в нем установлен;
  • что нужно для его подключения к электрической сети дома.

Рассмотрим каждый пункт более детально.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Обратите внимание! При падении света на датчик в день, фотоэлемент становится изолятором, а ночью – проводником.

Регулятор на корпусе

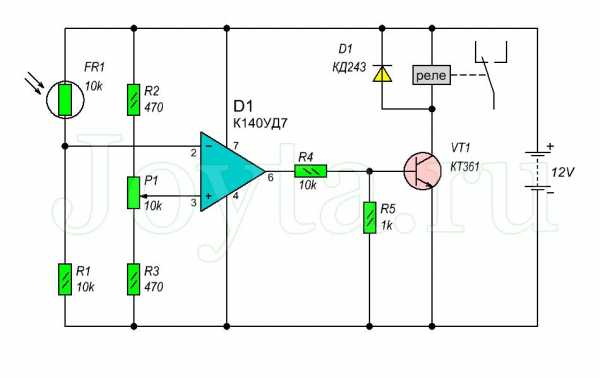

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности.
Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения.
Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Обратите внимание! Регулятор выносится на внешнюю часть корпуса прибора, что упрощает пользование.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства.
Для более эффективного управления работой датчика нужно настроить несколько параметров:

  • диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
  • мощность — от 1 до 3 КВт;
  • максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:

Датчик с выносным фотоэлементом

  • датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
  • датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Обратите внимание! Подобный датчик зачастую используется в сложных системах освещения. Здесь нужна схема щита для подключения.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора.
Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.

Принцип работы

Датчик работает через специальный фотоэлемент. Он может быть различного вида:

  • фоторезистор;
  • фототранзистор;
  • фототиристор;
  • фотосимистор;
  • фотодиод.

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет:

  • резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение;
  • транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.
  • тиристорный тип — при облучении светом начинает взаимодействовать с постоянным током;
  • симисторный тип — включает/выключает свет взаимодействуя с положительной или отрицательной составляющей гармоники. Такой фотоэлемент подает сигнал на схему датчика;
  • диодный тип — в ходе облучения световым потоком он выбрасывает специальный импульс, который будет прямо пропорционален интенсивности освещения.

Этой информации будет вполне достаточно для того, чтобы приступить к подключению фотореле. С такой задачей может справиться своими руками каждый. Для этого потребуется всего лишь знать некоторые особенности процесса и алгоритм действий.



Особенности подключения

Правильное место установки

Фотореле обычно располагают недалеко от источника освещения, работу которого он должен регулировать. Это особенно актуально для уличного типа совещания.

Обратите внимание! Для того чтобы датчик работал как надо, при его подключении нужно предупредить попадание света от светильника на фотоэлемент. Лучше всего будет разместить аппарат в тени осветительного прибора.

Из корпуса датчика для уличного освещения выходят три проводника. Их нужно правильно подключить к светильнику:

  • синий проводник. Он предназначен для нуля. Кроме этого к нему возможно подключение проводника от осветительного прибора;

Проводники фотореле

  • коричневый проводник. Этот проводник необходим для подключения к фазе питания от сети;
  • красный проводник. Через него происходит управление датчиком. Он ведет к лампе от имеющегося регулятора.

В редких случаях, что иногда характерно для системы уличного освещения, устройство датчика предполагает наличие дополнительного проводника — «земли». С его помощью можно предупредить попадание напряжения на корпус аппарата. В данной ситуации схема для подключения фотореле к уличному освещению будет стандартной. Но «земля» будет подключаться к самой лампе, минуя регулятор.

Обратите внимание! Некоторые производители изменяют маркировку проводников.

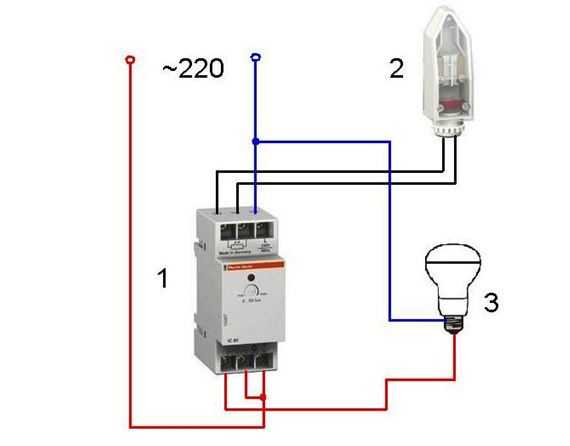

Поэтому используется принципиальная схема подключения:

  • фаза всегда подсоединяется к регулятору;

Схема подключения

  • ноль подключается к регулятору и идет на лампу;
  • фаза идет из регулятора на лампу.

Теперь, зная, как подключается фотореле, вы видите, что все сделать своими руками будет довольно легко.

Процедура подключения

Зачастую датчики с фотоэлементом крепятся к стенам с помощью специальных кронштейнов. Они должны идти в комплекте с купленной моделью.
Чтобы правильно подключить фотореле для автоматизации уличного типа освещения, необходимо поделать следующие манипуляции:

  • на корпусе прибора обычно размещается схема подключения, которую следует детально изучить;

Вариант схемы

  • после того как вы ознакомились со схемой, нужно подобрать подходящее место для установки. О том, каким требованиям должно соответствовать место установки, мы говорили несколько выше;
  • подключаем провода, выходящие из низа корпуса датчика к осветительному прибору;
  • после этого настраиваем фотореле. Вначале устанавливаем порог срабатывания. Для этого перемещаем регулятор в нужное нам положение;
  • если вы устанавливаете датчики с выносным фотоэлементом, не забудьте после монтажа подсоединить их между собой с помощью кабеля.

При наличии в конструкции устройства таймера, подключение можно провести через него. Для этого таймер следует запрограммировать на определенные временные промежутки срабатывания. Такая система очень выгодна и удобна для светлого периода дня. Благодаря данному способу подключения можно добиться довольно значительной экономии электроэнергии.

Обратите внимание! Таймер имеет собственную память, которая рассчитана на разный период (от 1 до 12 месяцев). Использование таймера позволяет значительно улучшить работу датчика, сделать ее более корректной с учетом продолжительности светового дня.

Советы по подключению

При установке и подключении фотореле необходимо знать некоторые нюансы, которые могут помочь значительно упростить вашу работу. Вот те из них, которые необходимо знать:

  • при подключении в систему сразу нескольких ламп, необходимо использовать специальный контроллер. Он будет получать сигнал от регулятора датчика, управляя таким образом освещением;

Вариант подключения

  • перед подключением фотореле нужно убедиться в том, что его мощностные характеристики подходят к сети. В противном случае датчик может перегореть;
  • при покупке устройства обратите внимание на способ его подключения. Так вы сможете выбрать более простой способ установки;
  • при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Если не изменить параметров настройки, то свет станет автоматически включаться тогда, когда на улице будет еще светло;
  • в систему наружного освещения уличного типа вместе с фотореле можно подключать датчики движения и элементы охранной системы.

Руководствуясь такими несложными рекомендациями, любой человек сможет своими руками заняться установкой фотореле для создания у себя дома автоматизированной системы наружного освещения со всеми вытекающими из этого преимуществами.



1posvetu.ru

Схема подключения фотореле для уличного освещения своими руками


Сегодня речь пойдет об устройстве для автоматического включения/выключения осветительных приборов. Официальное его название – фотореле для уличного освещения. Оно значительно упрощает эксплуатацию источников света, создавая тем самым дополнительный комфорт жильцам. Мы рассмотрим самые популярные вопросы об этом приспособлении и узнаем, стоит ли тратиться на подобное оборудование и можно ли правильно своими руками подключить такое устройство.

ОГЛАВЛЕНИЕ

  • Что такое фотореле и как оно работает
  • Сфера применения
  • Разновидности
  • Подбираем параметры устройства
  • Установка фотореле
  • Схема подключения
  • Немного о ценах
  • Вывод

Что такое фотореле и как оно работает

Люди с давних пор стремятся к автоматизации как на работе, так и в быту. А фотореле – это логическое усовершенствование (разновидность) обычного механического переключателя, иначе называемого сумеречный выключатель или светореле.

Оно служит для автоматического управления электрическими цепями различных источников света, в зависимости от интенсивности наружного освещения. Действующими элементами устройства являются:

  • Датчик света. Его фотоэлемент реагирует на изменение уровня освещенности и передает сигнал на реле.
  • Реле. Получает информацию от датчика и в соответствии с выставленными параметрами управляет (замыкает/размыкает) электроцепью светильника.

Вот и весь принцип работы фотореле. С помощью специального регулятора на корпусе можно выставлять порог срабатывания прибора. Так можно добиться более или менее раннего включения/отключения света в зависимости от ваших потребностей.

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

  • Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
  • Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

В последнее время все популярнее становится система под названием – «Умный дом», где царит полная автоматизация. Так вот, фотореле занимает в ней не последнее место, используясь в совокупности с датчиками движения и другими «умными» приспособлениями.

Разновидности

По типу конструкции фотореле для уличного освещения делятся на два вида:

  1. У первого все составляющие части находятся в одном корпусе. С одной стороны, это довольно удобно, закрепил его рядом с нужным светильником, подключил и готово. С другой стороны, устройство получается более громоздким, что не всегда удобно. Зато не нужно тянуть провода до распределительного щита.

Фотореле фр-601 и фр-602

  1. У этих устройств выносной фотоэлемент располагается снаружи, а само реле крепится в щитке на дин-рейку. Такое исполнение надежно защищает устройство от повреждения, атмосферных осадков и т. п, а небольшой датчик будет менее заметен.

Реле с выносным фотодатчиком для установки в щитке

Приборы типа ФР-601 или ФР-602 имеют регуляторы в нижней части корпуса и обозначаются «+» и «—». У реле с выносными датчиками такие регуляторы расположены на внутренней части фотореле, которая располагается в распределительном щите. При повороте в сторону минуса, чувствительность датчика снижается и реле срабатывает только при сильной темноте, а подкручивая в плюс, наоборот, когда еще достаточно светло.

Наиболее популярные и надежные производители фотореле: ФР, ИЭК, LXP, CSM. Они довольно неприхотливы в эксплуатации и обслуживании.

Помимо обычных фотореле с регулятором, есть также устройства сдатчиком движения. То есть даже после того, как стемнело свет будет выключен до тех пор, пока кто-нибудь не подойдет к датчику. Это может значительно экономить электроэнергию, потому ночью передвижение людей обычно минимально.

Пример фотореле с датчиком движения и лампой ДРЛ

Самые навороченные модели оснащаются таймерами, которые можно запрограммировать на разный режим работы. Принцип их действия простой – летом темнеет намного позже, чем зимой, поэтому такие приборы регулируются на каждый промежуток времени отдельно, вплоть до годового цикла.

Фотореле фр-136 с таймером

Подбираем параметры устройства

Прежде чем купить фотореле, нужно определиться с техническими характеристиками прибора:

Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

  1. На какое напряжение оно рассчитано. В большинстве случаев это 220 вольт, импортные модели могут иметь требование на 110 или 127 В. Встречаются приборы на 12 и 24 В (чтобы подключить такие к обычной сети понадобится блок питания). Загляните в щиток, чтобы узнать напряжение вашей сети.
  2. Значение максимального тока нагрузки. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
  3. Диапазон срабатывания датчика. В стандартном исполнении приборы имеют границы от 5 до 50 Лк (люкс – единица измерения освещенности). Модели подороже обладают более точной регулировкой.
  4. Потребление мощности устройства в покое (от 0,1 до 1 Вт) и при срабатывании (от 2 до 10 Вт).
  5. Интервал времени (от 15 до 30 сек.) при случайном затемнении фотоэлемента. Если на датчик ненадолго попадет сильная тень или свет фар, это предотвратит ложное срабатывание.
  6. Степень защиты корпуса устройства от внешних факторов. Для уличного освещения обычно выбирают с индексом – IP 65 или IP 44, маркировка IP 40 говорит о том, что фотореле можно использовать под открытым небом только с защитным кожухом.
  7. Максимально допустимая температура наружного воздуха для нормальной работы фотореле, этот диапазон составляет от -20 до +50 ⁰С.
  8. Размеры устройства выбирают в зависимости от месторасположения прибора, габаритов щитка. Нужна ли компактная внешняя часть или это не так важно, все подбирается индивидуально.

Установка фотореле

Перед монтажом системы под управлением фотодатчика следует знать некоторые детали процесса:

  1. Выбирая место установки фотореле для уличного освещения учитывайте, чтобы свет от источника не попадал на фотоэлемент.
  2. Избегайте мест установки с агрессивной средой (химические и легковоспламеняющиеся, горючие материалы).
  3. Не допускается монтаж устройства «вверх ногами». То есть основание должно быть направлено вниз, во избежание попадания воды, пыли и т. п.
  4. Убедитесь, что технические характеристики устройства соответствуют параметрам вашей электросети.

Схема подключения

Чтобы своими руками произвести подключение фотореле вы можете обратиться к следующей схеме либо изучить документацию к прибору. В ней или на обратной стороне устройства обязательно должно быть схематичное изображение подключения.

Схема подключения фотореле

Это самая простая схема, согласно которой правильно собрать электроцепь самостоятельно не составит труда даже неопытному человеку. Расцветка выходящих проводов может быть любой, нулевой кабель чаще всего бывает синего цвета, фазный черного или коричневого, а красный – питающий, на лампу. Все соединения проводов рекомендуется производить в распределительной (монтажной) коробке (см. фото ниже), используя специальные зажимы или клемники.

На следующей схеме показано, как правильно подключить фотореле для уличного освещения с датчиком движения. На данной схеме дополнительно присутствует провод заземления (зеленый), выходящий из щита с нулевым и фазным. Датчик движения просто является дополнительным звеном, в цепи разрыва фазы.

Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле

Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения:

Схема фотореле для уличного освещения с выносным датчиком

Блок реле (1) устанавливается в распределительный щит, фотоэлемент (2) крепится снаружи, в месте, исключающем попадание лучей светильника (3) и по возможности затеняющих предметов.

Еще один очень частый вопрос читателей – это подключение фотореле к фонарям с лампами ДРЛ (дуговая ртутная лампа).

Чаще всего такие лампочки устанавливаются в следующие осветительные приборы:

Светильники для ламп ДРЛ

Это могут быть приборы как для освещения городских улиц, так и приусадебных участков (фонари, прожекторы и т. п.). ДРЛ гораздо экономичнее чем лампы накаливания, поэтому их применение для уличного освещения более оправданно, особенно в паре с датчиком движения.

Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА (пускорегулирующий аппарат) либо приобрести светильник со встроенным пускателем.

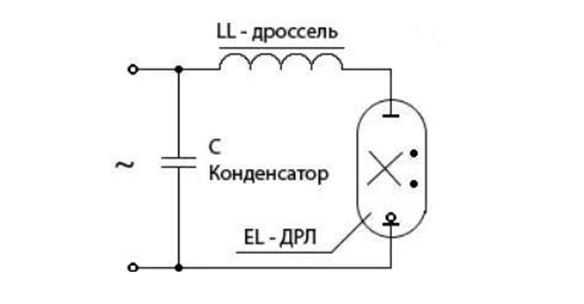

Схема подключения светильника с лампой ДРЛ

Немного о ценах

Стоимость фотореле на самом деле не так высока. Вот пример ценников на самые популярные модели:

  • ФР-601 от 200 до 300 р.
  • ФР-602от 300 до 400 р.
  • LXP-01 от 240 р.
  • LXP-02 от 350 р.
  • LXP-03 от 420 р.

Цены на датчики движения:

  • IEK от 400 р.
  • CAMELION от 350 р.
  • ТДМ от 400 р.
  • REV RITTER от 550 р.

Это средние цены по России, для разных регионов стоимость может несколько варьироваться. Если вы задались автоматизацией своего жилища, то задумку можно легко воплотить и не слишком разориться при этом.

Вывод

Мы осветили часто встречающиеся вопросы о выборе, принципе действия, разновидностях, схемах подключения и ценах на фотореле. Мы также выяснили, что сделать все это своими руками довольно просто любому человеку, было бы желание и средства. А уж если вы воплотите свою затею в жизнь, то ваши близкие и гости по достоинству оценят всю прелесть современных благ цивилизации.

electricvdele.ru

Выбираем фотореле для уличного освещения

Различные модификации фотореле

Современные технологии все прочнее входят в нашу жизнь, и фотоэлементы для освещения являются одним из ярких примером этого прогресса. Ведь это нехитрое устройство позволяет не только значительно сэкономить, но и значительно упростить вашу жизнь.

При всем при этом стоимость этого новшества находится в разумных приделах, а срок его окупаемости меньше года.

Виды и технические характеристики фотореле

Благодаря тому, что фотореле нашли очень широкое применение, на рынке представлен богатый выбор моделей с самыми различными техническими данными и параметрами. Модели отличаются по способу подключения, установки, техническому наполнению и многим другим параметрам. Поэтому дабы не переплачивать и приобрести модель, идеально отвечающую вашим требованиям, давайте обратим на эти параметры самое пристальное внимание.

Виды фотореле

На фото представлено фотореле с дополнительным функционалом

Итак:

  • Прежде всего, вам следует знать, что фотоэлемент для уличного освещения может быть встроен в силовой блок, а может быть выносным. Встроенные модели представляют собой единый блок, который устанавливается непосредственно на улице. Он имеет хорошую защиту от атмосферного воздействия, но зачастую способен коммутировать только небольшие токи до 16А. Конечно, есть встроенные модели, предназначенные для коммутации и больших токов, но цена таких устройств на порядок выше.
  • Фотореле с выносным фотоэлементом представляет собой два отдельных элемента. Первый — это непосредственно коммутационный аппарат, который устанавливается в распределительном щитке. Второй — это сам фотоэлемент, который устанавливается на открытом пространстве и подключается к коммутационному аппарату посредством проводов. Номинальный ток таких фотореле может достигать 63А и выше.
  • Еще одним важным отличием фотореле является его функциональное наполнение. Так, многие из них содержат не только фотоэлемент, но и датчик движения. Это значительно расширяет возможности управления освещением, а также позволяет сократить ваши расходы.
  • Кроме того, существует фотосенсор включения освещения, который совмещен с таймером. Это позволяет включать освещение, не только когда стемнело, но и в строго определенное время. Кроме того, такое фотореле можно программировать по годовым циклам и другим временным параметрам.
  • Cуществуют реле, которые совмещают в себе все эти функции. Это позволяет программировать включение и отключение освещения, совмещая различные параметры. Но скажу честно, ни разу не видел случаев, когда в таких фотореле использовался их полный функционал.

Технические характеристики фотореле

Установка фотореле

Итак:

  • В первую очередь, это напряжение, на которое предназначено фотореле. Оно может быть 220В или 380В. Для индивидуального использования вполне достаточно устройств на 220В. Если же вы планируете от данного фотореле запитать освещение небольшого промышленного объекта, то, безусловно, устройства на 380В будут идеальным решением. Конечно, существуют еще устройства на 12 и 42 В, но применяются они крайне редко.
  • Выбирая фотореле отключения освещения, обратите самое пристальное внимание на его номинальный ток. На данный момент на рынке представлены модели с номиналом в 6, 10, 16, 32, 40 и 63А. Выбор следует осуществлять, исходя из номинальной мощности вашей сети освещения.
  • Еще одним важным параметром является возможность регулировки освещенности, при которой фотоэлемент будет срабатывать. Обычно предел регулирования может варьироваться от 2 до 100Лк, но возможны и другие варианты. Поэтому, если у вас предъявлены какие-то особые требования к уровню освещенности, обратите внимание на этот параметр.
  • В связи с тем, что многие фотореле предназначены для наружной установки, обратите внимание и на его степень защиты. Она обозначается цифрами после аббревиатуры IP.

Обратите внимание! Первая цифра означает защиту от пыли и может варьировать до 6, что обозначает полную пылезащищенность. Вторая цифра может варьировать до 8 и означает влагозащищенность изделия. Поэтому, если вам необходимо регулировать, например, освещение для фотосъемки в помещении, то вам будет достаточно IP40. Для наружной же установки лучше применять фотореле с IP44 и выше.

  • Ну, и последнем компонентом, на который стоит обратить внимание при выборе фотореле, будет задержка на включение и отключение. Обычно она регулируется в пределах 5 – 90 сек, но возможны и другие варианты. Важность этого параметра определяется только вашим проектом.

Подключение фотореле

К сожалению, единого стандарта подключения фотореле нет, и каждый производитель предлагает свой метод. Но в целом они практически неотличимы, и главной проблемой, если вы взялись подключать фотореле своими руками, могут стать реле с выносным фотоэлементом.

Поэтому в нашей статье мы рассмотрим практически все возможные варианты подключения.

Подключение фотореле с встроенным силовым блоком

Подключение фотореле со строенным силовым блоком

  • Самые простые фотореле со встроенным силовым блоком обычно имеют три вывода. Из которых к двум выводам подключатся фазные провода, а к третьему — нулевой. Подключение защитного провода обычно не предусмотрено.
  • Для подключения в первую очередь снимаем напряжение с участка цепи, где предстоит работа.
  • После этого к выводу «L1» (может быть применена другая маркировка вывода) подключаем фазный провод, приходящий от питающего автоматического выключателя.
  • К выводу «L2» подключаем фазный провод, к которому подключены наши осветительные приборы.
  • К выводу «N» подключаем нулевой провод. Он необходим для того, чтобы фотоэлемент включение освещения мог нормально работать.
  • Теперь после выполнения всех необходимых регулировок можно подать напряжение и испытать наше фотореле.

Подключение фотореле с выносным фотоэлементом

Подключение фотореле с выносным фотоэлементом

Особенностью фотореле с выносным элементом является расположение непосредственно датчика отдельно от силового блока. Фотоэлемент для включения освещения подключается отдельно, в связи с этим такие силовые блоки имеют пять выводов.

  • Чтобы выполнить подключение такого фотореле, необходимо сначала подключить силовые провода. Делается это в точности как подключение фотореле со встроенным силовым блоком.

Обратите внимание! Некоторые силовые блоки с выносным датчиком имеют возможность подключения сразу нескольких различных групп освещения. В связи с этим у таких блоков будет четыре и больше фазных выводов. Подключение выполняется на любые два парных вывода.

  • После этого мы можем подключить непосредственно фотоэлементы для включения освещения. Для этого у нас имеется два вывода, которые имеют соответствующую маркировку. Эта маркировка в значительной степени отличается у разных производителей, но в большинстве случаев она изображает датчик.
  • После выполнения всех необходимых настроек, мы можем подать напряжение и испытать работоспособность нашей схемы.

Вывод

Мы очень надеемся, что наша инструкция позволит вам выбрать и подключить любое фотореле. И вы сможете по достоинству оценить его удобство, экономичность и простоту.

А видео, размещенное на нашем сайте, позволит вам более грамотно организовать ваше наружное освещение.

elektrik-a.su

Фотореле для уличного освещения: секреты подключения

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Самым оптимальным решением для управления светом является фотореле для уличного освещения. Данный механизм не только помогает эффективно управлять осветительными приборами, но и помогает легко включать труднодоступные устройства. Кроме того, фотореле позволяет экономить электричество и включать светильники только по мере необходимости.

Оформление уличного освещения требует использования дополнительных устройств

Содержание статьи

Основные принципы работы фотореле для уличного освещения

Принцип работы разных фотореле для уличного освещения во многом похож. Важнейшим элементом устройства считается фоточувствительный элемент, который меняет свойства под воздействием светового потока. Фотоэлемент соединяется с управляющей платой, которая выполняет контроль за всех параметров устройства. Также в конструкции присутствует реле и компаратор.

Внутреннее устройство прибора

Реле или симистор представляет собой специальное устройство на выходе, которое распределяет нагрузку. Компаратор – это порог запуска конструкции.

Схема функционирования механизма

При переменах уровня освещения меняются [характеристики фотоэлемента и подается напряжение к реле. При этом замыкаются и размыкаются провода электрической цепи. Некоторые образцы включаются, при каком-либо движении напротив места установки.

Работа датчика освещения

Стоит выделить следующие преимущества устройства:

  • увеличивается уровень безопасности, так как автоматика регулирует включение светильников в темное время суток;
  • экономия электроэнергии;
  • прибор отличается длительным сроком службы, небольшим весом и бесшумной работой;
  • повышается комфорт условий проживания;
  • автоматическое включение используется в роли отпугивателя.

Фотореле требуется для оформления осветительных композиций в ландшафтном дизайне

Статья по теме:

Технические параметры

Прежде, чем купить фотореле для уличного освещения, нужно ознакомиться с основными характеристиками данного устройства:

  • показатель напряжения должен быть 220В;
  • максимальное значение тока важно при большом количестве используемых светильников;
  • порог запуска отображается в люменах;
  • задержка отключения и включения измеряется в секундах;
  • параметры мощности обозначаются значением для режима работы и режима ожидания;
  • степень защиты, механизм монтируется в уличных условиях или в закрытом здании.

Модель ФРТ-16 управляет системами освещения

Уровень нужной освещенности устанавливается при помощи регулятора снизу прибора. При перемещении в строну плюс, светильник будет включаться даже при незначительном потемнении. Если рычажок переставить в направлении минус, то механизм будет работать только после захода солнца.

Настройка чувствительности прибора

Полезная информация! Важно обратить внимание на параметры габаритов, способ установки и показатели рабочих температур.

Основные разновидности устройств

Востребованы фотореле для уличного освещения следующих разновидностей:

  • с фотоэлементом в корпусе. Подходят для полноценной автоматизации систем освещения на улице;
  • со специальным таймером и фотодатчиком. Устройство способствует выключению освещения по окончании выделенного временного промежутка;
  • с отдельным фотоэлементом характеризуются надежностью.

Прибор FR-135 имеет выносной фотодатчик и оснащено схемой помехозащиты

Выбор подходящего устройства зависит от бюджета и возможностей коммуникаций. Кроме обычных фотореле могут использоваться комбинированные варианты: временные датчики и датчики движения. При наличии таймера времени механизм срабатывает не только от уровня освещения, но и от времени сутки.

Устройство ФР-31 АС230В УХЛ4

Приборы с датчиком, встроенным таймером и датчиком движения встречаются редко. Они оборудуются специальным экраном и являются программируемыми для задания определенной программы освещения.

Нюансы схемы подключения

Стоит выделить следующие схемы подключения фотореле для уличного освещения, которые размещаются в соответствии с монтируемыми модулями. Модели отличаются наличием нескольких выводов.

Особенности подсоединения с тремя выводами

Если есть в агрегате три вывода, то запитывание выполняется так: коричневый провод состыкуется с выводом фазы в корпусе монтажного короба, синий к нулевому элементу, а красный к клемме, к которой выходит фаза на осветительный прибор.

Пример трехвыводного изделия

Подключение с двумя выводами

Ввод фазы подводится к элементу на корпусе прибора, также подсоединяется нулевой провод. Таким же образом производится подключение приборов освещения. Если на выходе пара клемм, то можно регулировать несколько приборов освещения. При этом провода монтируются к регулятору в параллельном направлении.

Есть модели фотореле, которые могут использоваться в линиях с заземлением. Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода.

Полезная информация! Чтобы выполнить правильное подключение, нужно ориентироваться в схеме подключения, которая указывается в техническом паспорте.

Монтажные работы

Подключение можно выполнить своими руками по схеме фотореле для уличного освещения. Герметичные модели крепятся при помощи выносного кронштейна.

Устройство крепления прибора

Установка производится винтами с помощью отверстий в корпусе. Датчик выносного типа монтируется на улице. При выборе места стоит придерживаться определенных правил. Монтаж выполняется в солнечном месте. Не должно быть тени от заборов, навесов или высоких стен.

Схема монтажа устройства

Полезная информация! Нельзя проводить установку поблизости от горючих и воспламеняющихся материалов, а также возле нестабильных сред. Запрещается выполнять монтаж устройства основанием вверх.

Выгода от использования фотореле для уличного освещения: цены

Установка фотореле выгодна в различных случаях. Отпадает необходимость в самостоятельном контроле за системами. Так как уменьшается время работы ламп, то экономится электричество. Появляются охранные функции. Установка прибора практически ничем не отличается от монтажа других электроприборов.

Пример смонтированного и подключенного реле

Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев. Установить подобное оснащение можно самостоятельно, без помощи электриков.

В таблице указаны цены на некоторые модели.

Таблица 1. Модели фотореле и средняя цена

Полезные советы

Важное значение имеет регулировка фотореле для уличного освещения, а также особенности выбора механизмов. При покупке регулятора освещения помогут следующие рекомендации:

  • стоит просчитывать реальные параметры прилегающей к дому территории;
  • для обустройства на загородном участке можно использовать реле с функцией регулировки порога срабатывания датчика. Подобные устройства очень просто настраиваются;
  • приборы с встроенными фотоэлементами позволят произвести монтаж своими силами;
  • для обустройства конструкций с выносными элементами потребуются определенные навыки;
  • оборудование с включенным таймером обладает более высокой стоимостью, но позволит обеспечить бесперебойную работу.

Прибор с таймером позволит экономит на расходе электричества, так как устройство можно подстроить под свои нужды и запрограммировать время освещения.

Разные производители предлагают огромный ассортимент конструктивных решений, которые позволят подобрать подходящий механизм под определенные условия.

Видео: фотореле включения и выключения освещения



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
