Схема электропроводки в доме — 110 фото правильного размещения основных элементов
К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.
Как действовать
В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.
Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.
Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.
Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.
Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.
После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.
Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.
Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.
Выбор типа
Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.
Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.
В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.
После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.
После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.
После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.
Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

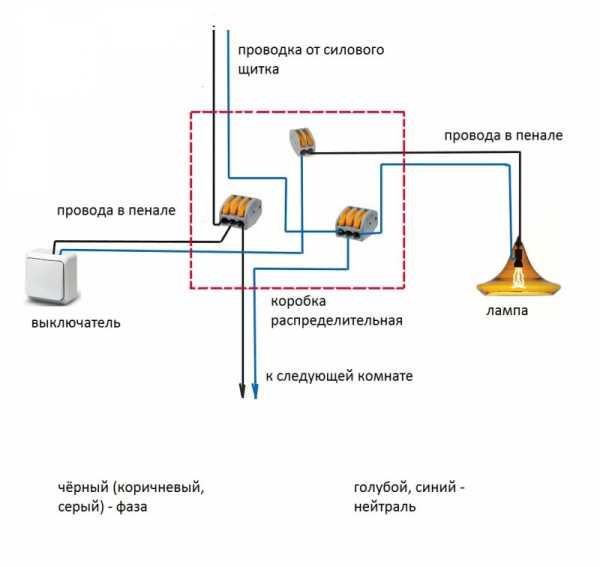

Фото схемы электропроводки в доме
Также рекомендуем посетить:
mojdominfo.ru
видео монтажа и схема электропроводки
Определившись с отоплением, водоснабжением и канализационной системой, предстоит ещё один очень важный этап. Речь идет о подводе электричества к частному дому и монтаже электропроводки. Как и при проектировании других систем, придется собрать необходимые документы для подключения электричества к земельному участку, и лишь после одобрении в соответствующей инстанции можно приступать, собственно, к электрификации участка.
Ввод электричества в частный дом: какие бывают виды и способы прокладки электропроводки
Продумав тип своего дома в плане его электробезопасности, а также выявив характеристики отдельных помещений включая подсобные строения и различные пристройки, куда также планируется проводка электросетей, можно приступить к созданию чертежа. Последний должен быть с четкой схемой проведения электропроводки в частном доме: от источника питания ко всем постройкам, а внутри них — уже к отдельным электроточкам.Существует несколько видов электропроводов и способов их прокладки.

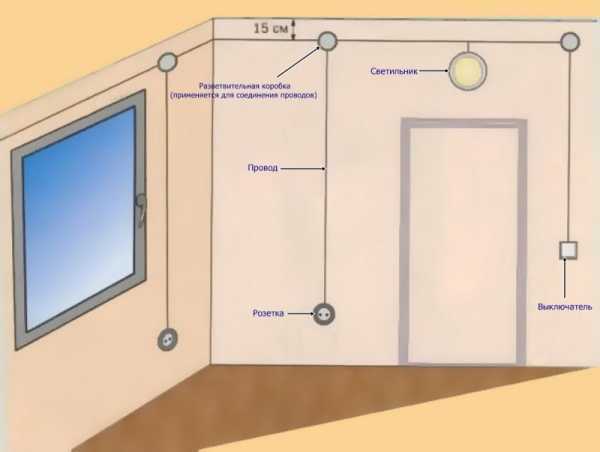

Открытая электропроводка укладывается непосредственно на поверхность стен или потолков с использованием специальных струн, тросов, роликов и изоляционных оболочек, электротехнических плинтусов и наличников.
В отдельных случаях при этом виде прокладки электропроводки провода дополнительно помещают в трубы, короба, гибкие металлические трубки, лотки и т. д.
Какие бывают виды электропроводки открытого типа? Открытая проводка может быть стационарной, передвижной или даже переносной. Обычно ее применяют при подведении электричества к участку от источника воздушной линии, а также используют при прокладывании кабеля от дома на участок к различным хозяйственным постройкам.
stroy-bloks.ru
Схема электропроводки в частном доме своими руками.
В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.
Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.
Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.
Зачем необходимо делать схему электропроводки?
Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.
Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.
к содержанию ↑Как составить схему электропроводки в частном доме?

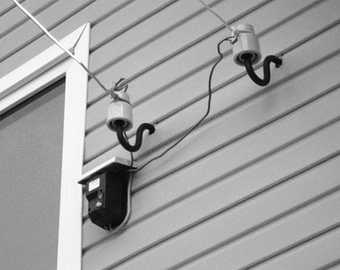

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.
В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.
После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.
Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

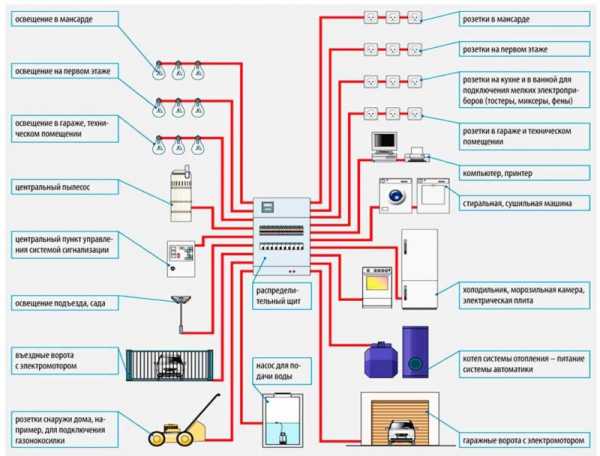

Существует несколько групп потребителей:
Розеточная группа
Освящение
Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)
Силовая группа ( для стиральных машин, котлов, бойлеров)
Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.
Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

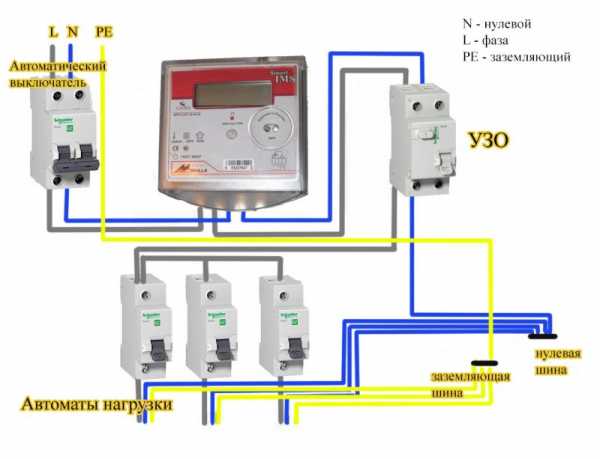

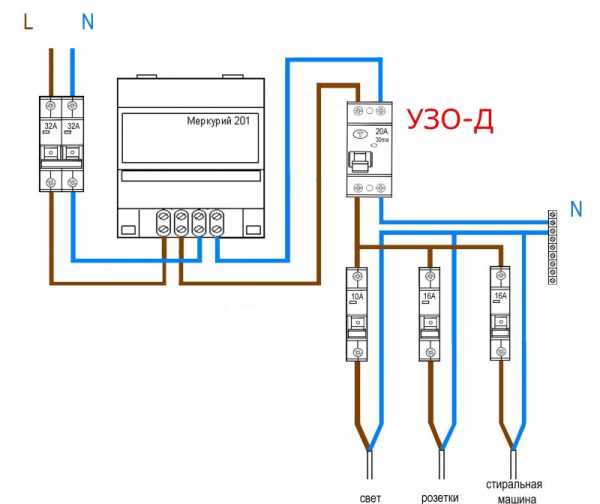

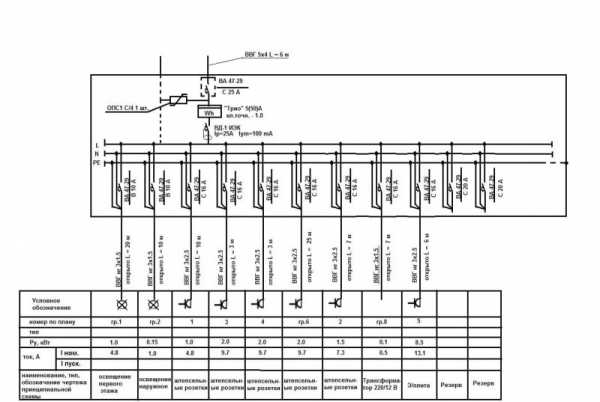

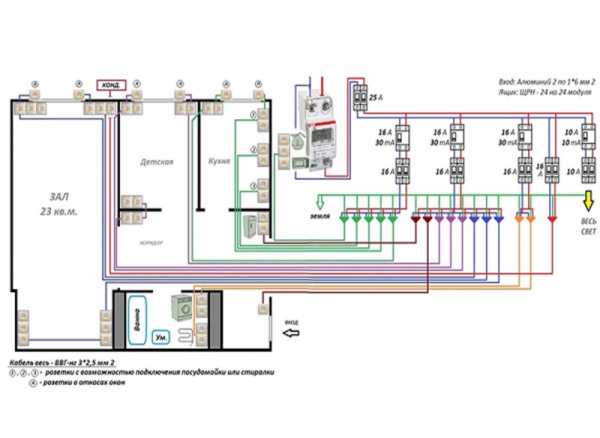

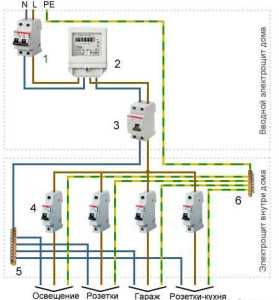

схема распределения и подключения проводке в доме при наличии однофазного питания
Вводный автомат
Электросчетчик
Однополосный автомат
Нулевая шина
Шина заземления

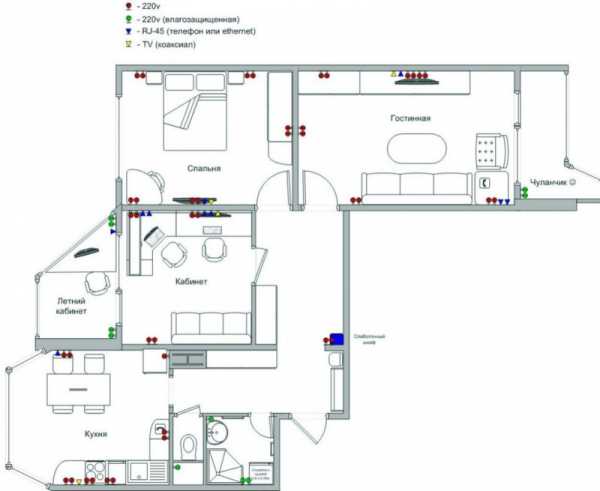

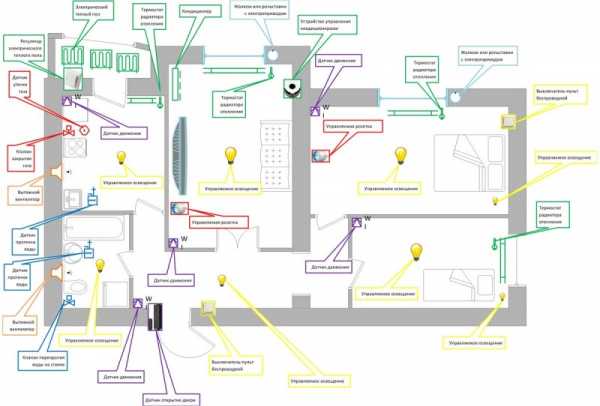

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

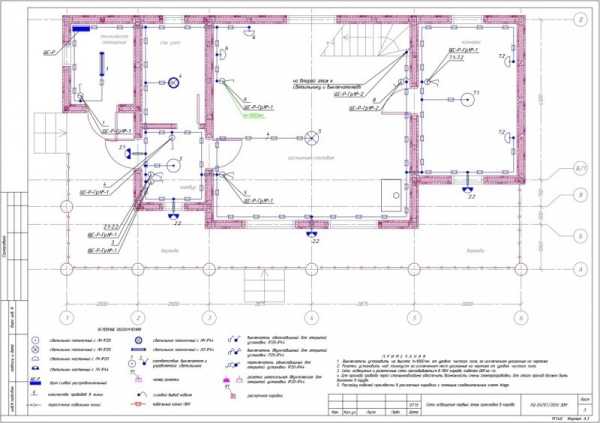

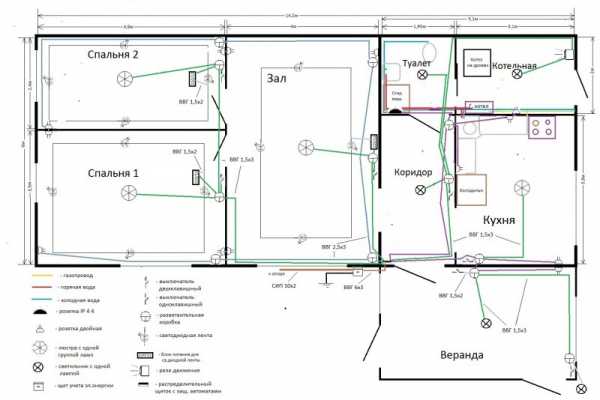

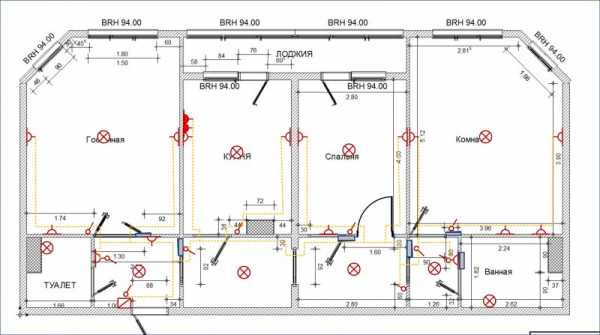

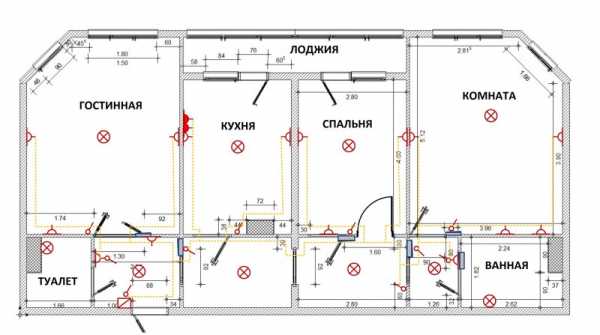

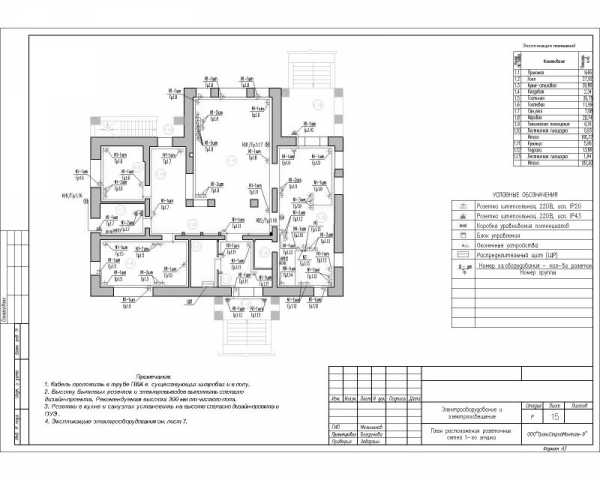

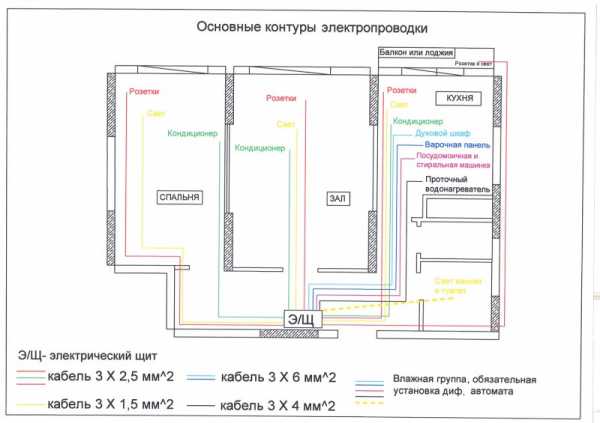

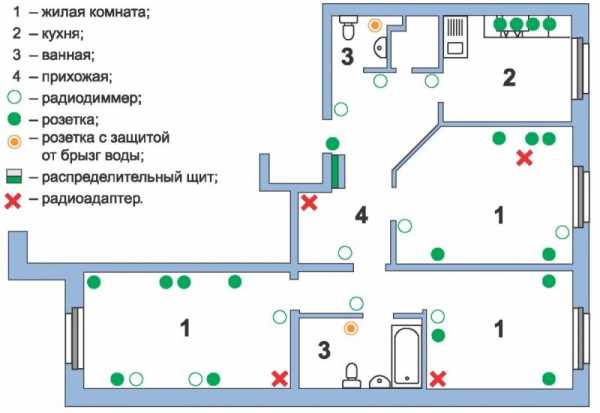

размещение электропроводки на плане дома
к содержанию ↑Если к вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

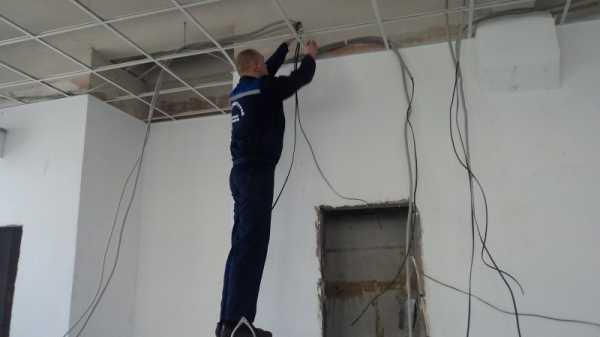

Как осуществлять монтаж электропроводки в доме?
Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

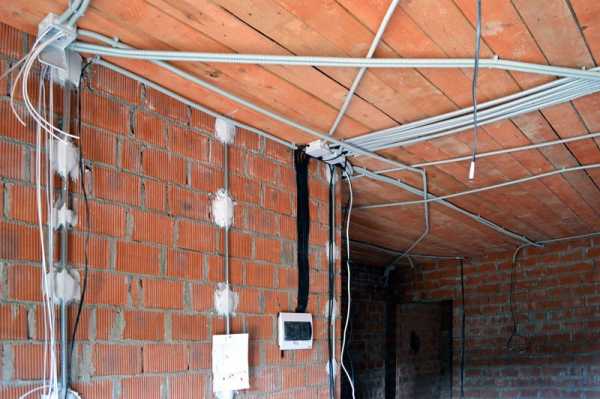

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

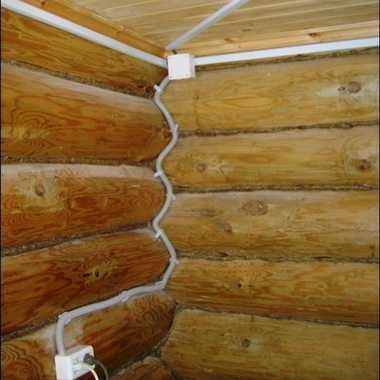

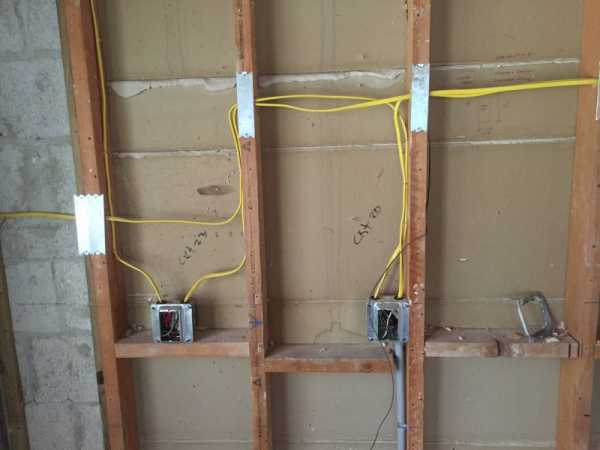

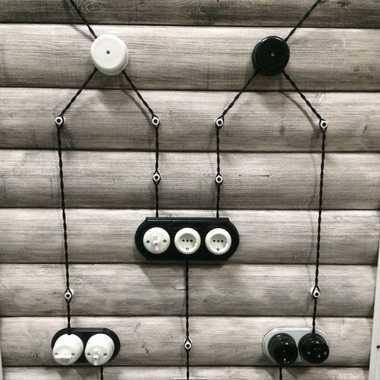

Открытая электропроводка
В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

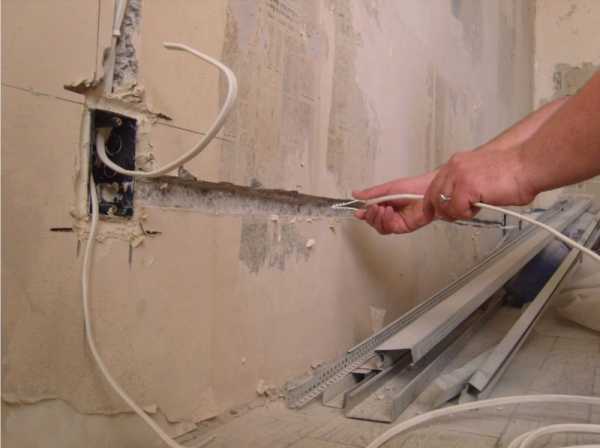

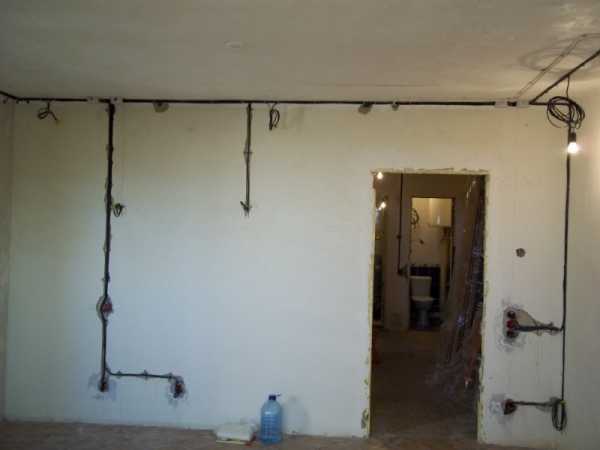

Скрытая электропроводка

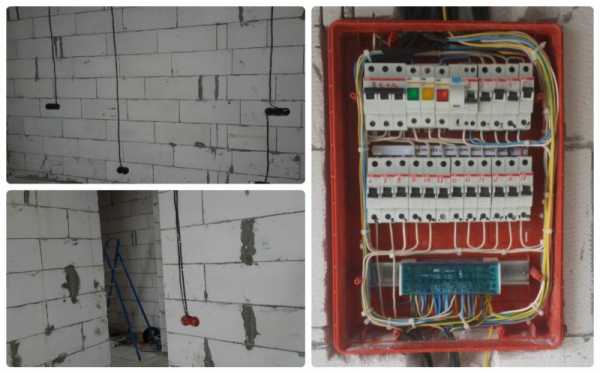

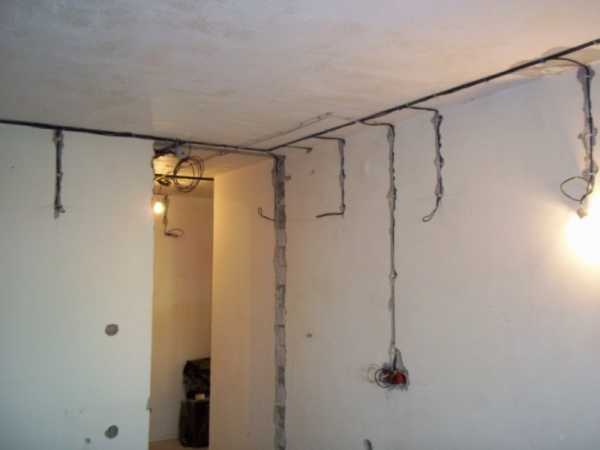

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.
Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

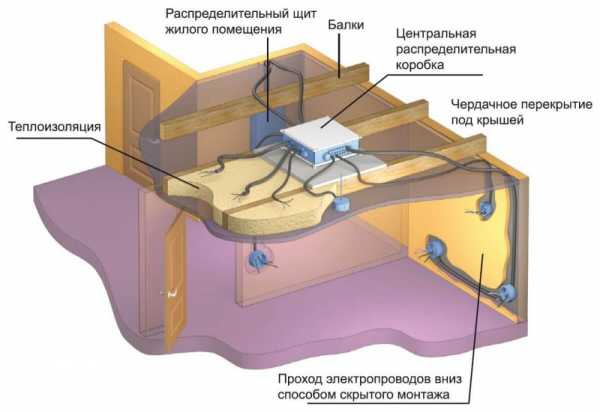

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.
Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.
Видео о том как спроектировать схему электропроводки в частном доме
karkasnik.su
Схема электропроводки в частном доме: схемы + фото
Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

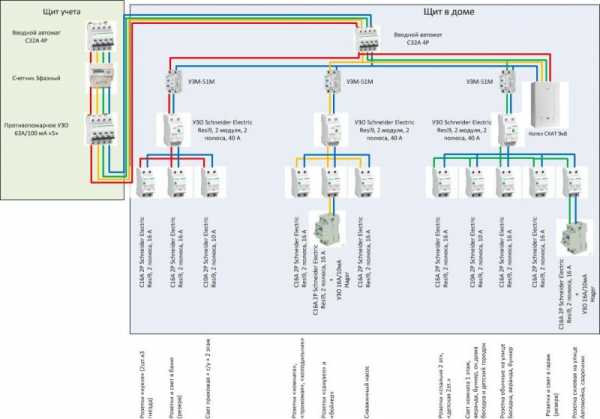

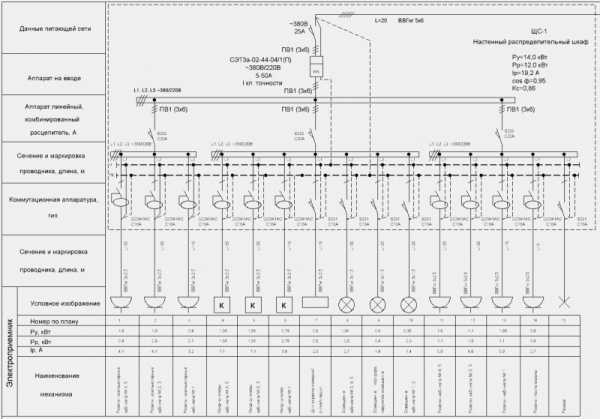

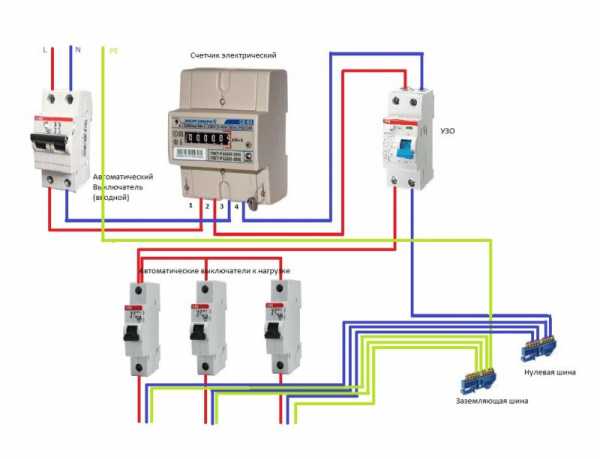

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

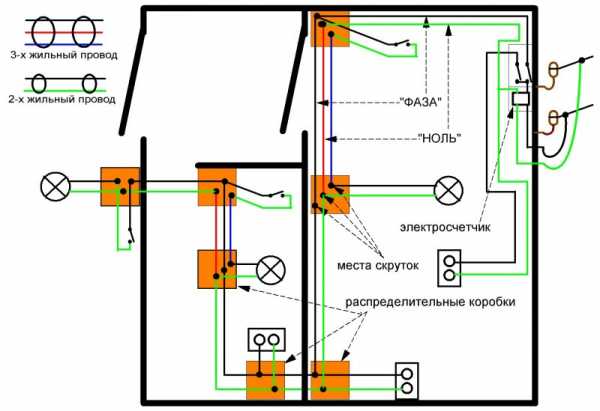

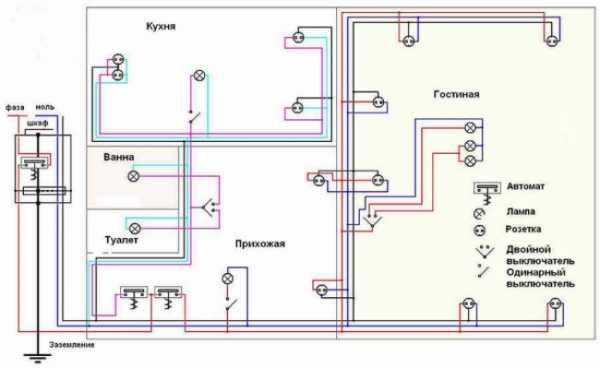

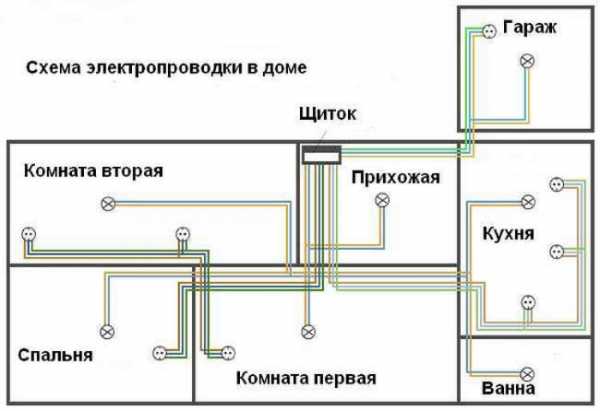

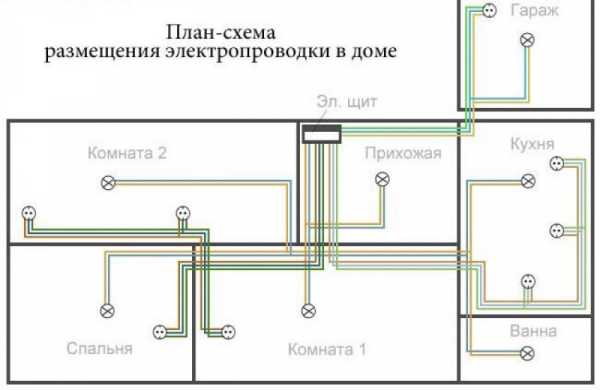

Схема электропроводки в частном доме
В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:
- Общую нагрузку от электрических приборов.
- Количество комнат.
- Желание экономить средства.

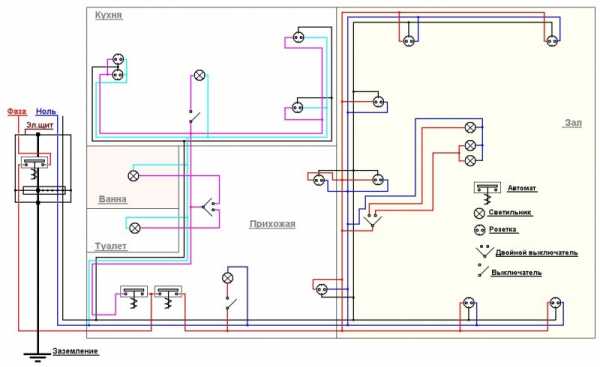

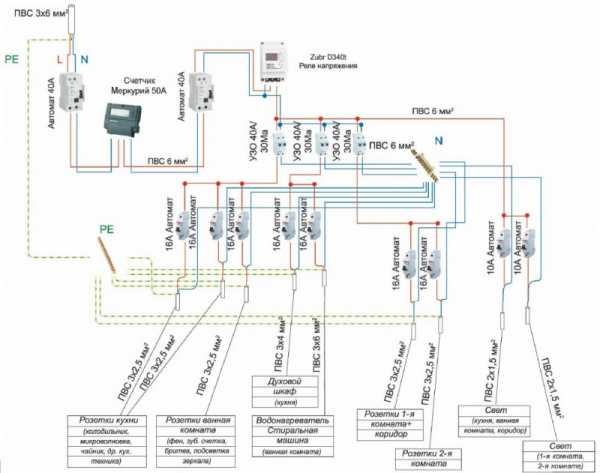

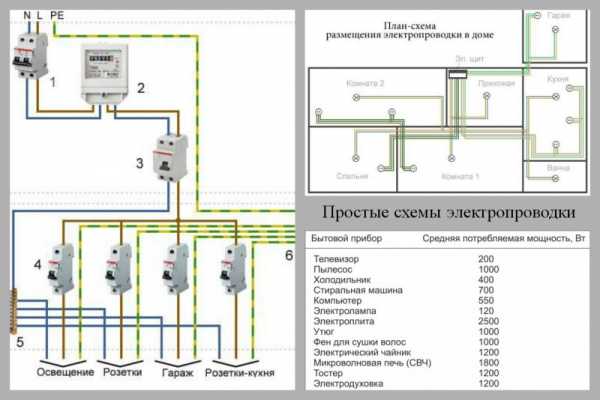

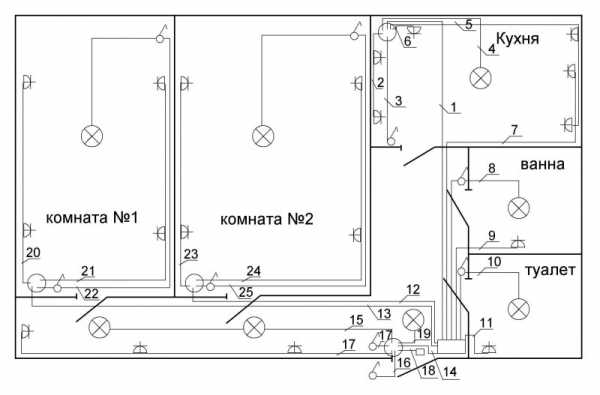

Теперь мы предоставим типовую схему электропроводки в доме:
Что касается различных составляющих, мы рекомендуем использовать следующие устройства:
- Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
- Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
- Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
- На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
- Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.

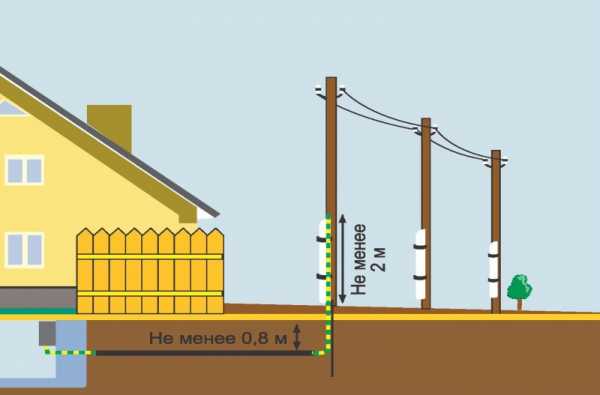

- Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
- В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.

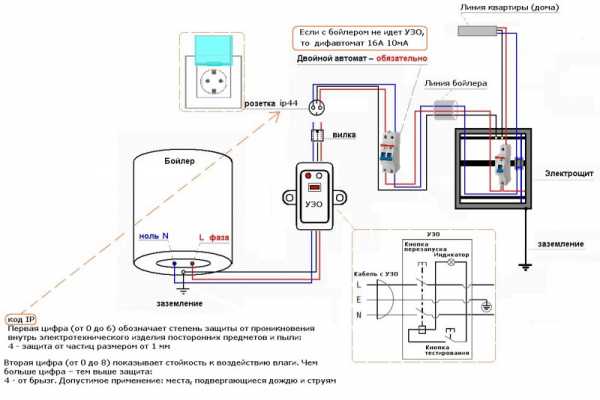

- Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.
Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

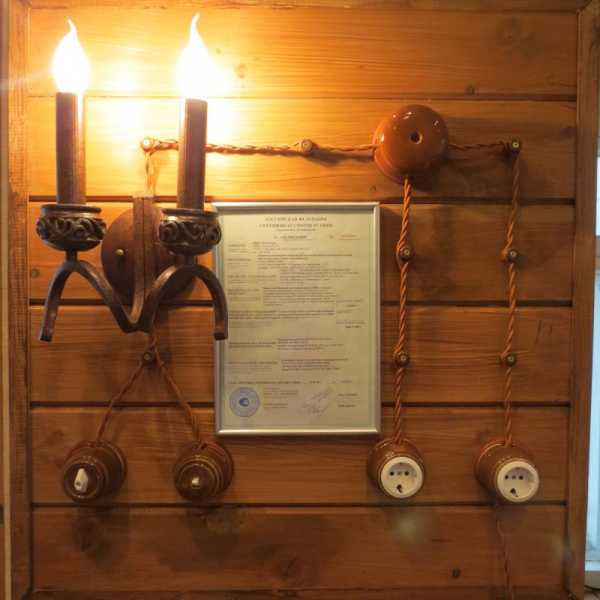

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.
Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.
Читайте также: схема выключателя света с индикацией.
vse-elektrichestvo.ru
Схема электропроводки в частном доме
Еще часто встречаются квартиры старых построек, где установлена электропроводка с алюминиевыми проводами. В прошлом не имели приборы с большой мощностью поэтому требования к монтажу были другие. Тогда не устанавливали заземляющий проводник, не было хорошей защиты (автоматы, УЗО), монтаж вели только алюминиевым проводом (под названием “лапша”). Такая электропроводка имеет повышенную опасность при эксплуатации.

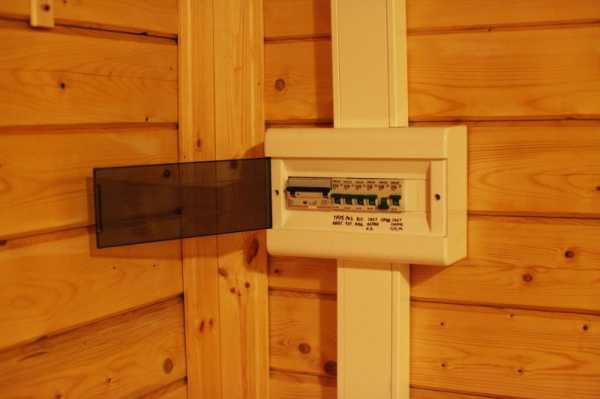

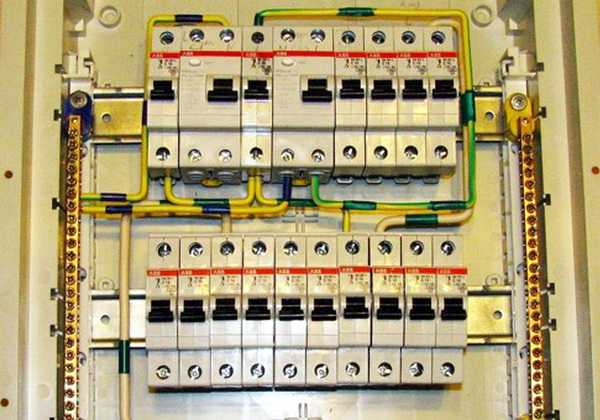

Электрический щит в доме
Создание схемы электропроводки в доме
В наше время уровень жизни населения значительно улучшился, уже не в диковинку иметь джакузи, посудомойку, мощную электрическую печь, электронную стиральную машину. Старая электропроводка, такую нагрузку, конечно, не выдержит, приходит время, когда нужно заменить всю проводку, более надежной и с хорошей степенью защиты. Здесь возникает немало вопросов. Какой материал нужно приобрести?
Какую использовать схему электропроводки в доме
Бытовые электроприборы рассчитаны на 220 V однофазной сети с дополнительным защитным заземлением. Сечение проводов в доме зависит от мощности используемых приборов и их количества. Всю электропроводку любой квартиры можно разбить на группы:
— группа розеток в комнатах — для 1, 2 х комнат и далее,
— освещение первой половины квартиры и второй ее части,
— группа с самой большой нагрузкой — это стиральная машина, посудомоечная машина, электропечь и кондиционер,
— группа розеток кухни для микроволновки, холодильника, кухонной техники,
— группа электропроводки для джакузи, душевой кабины, теплых полов.
Схемы монтажа электропроводки в частном доме
Составляя схему электропроводки в квартире, важно предвидеть удобное расположение выключателей, розеток. Так же важно учитывать заземление электрических приборов, сечение проводников, правильную установку автоматов, УЗО.
Важным моментом при создании схемы электропроводки в доме является выравнивание потенциалов на трубах водоснабжения, ванной и канализации (если они металлические). При этом нужно отдельным медным многожильным проводом соединить шину заземления и стальные трубы водоснабжения, металлической ванной и трубой канализации (если она металлическая).

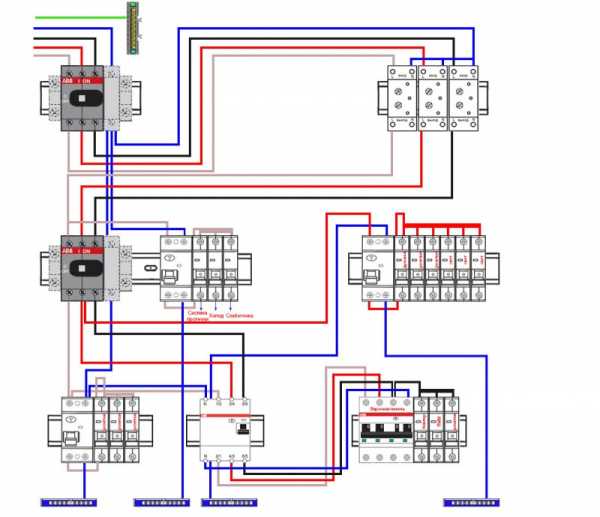

Квартирный или домовой распределительный щит это есть металлический шкаф с вводным автоматическим выключателем с рядом автоматов, необходимых для разных групп разделения нагрузки по дому. K вводному автомату подходит кабель ВВГ 5 на 16. Этот кабель имеет 5 жил из них 3 фазных L1, L2, и L3, нулевой провод и жила заземления PE. В квартирном щитке нулевой провод и жила заземления PE крепятся на одной медной шине болтовым соединением.
С выхода вводного автомата ставят перемычки с каждой фазы на однофазный групповой автомат. Если имеется пять групп, то распределяют нагрузку на эти группы автоматов равномерно. Далее фазный провод с группового розеточного автомата (нижняя клемма автомата) идет на розетки, а нулевой провод и провод заземления с медной шины заземления распределительного шкафа.
Точно распределяются нагрузки по всем другим группам в однофазной сети. Перемычки проводят от нижней клеммы однофазного автомата ввода и соединяют с верхними клеммами всех групповых автоматов. Кабель или провод на нагрузку снимается с нижних крем групповых автоматических выключателей.

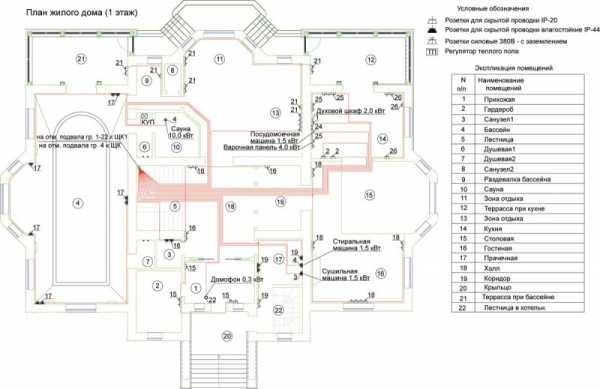

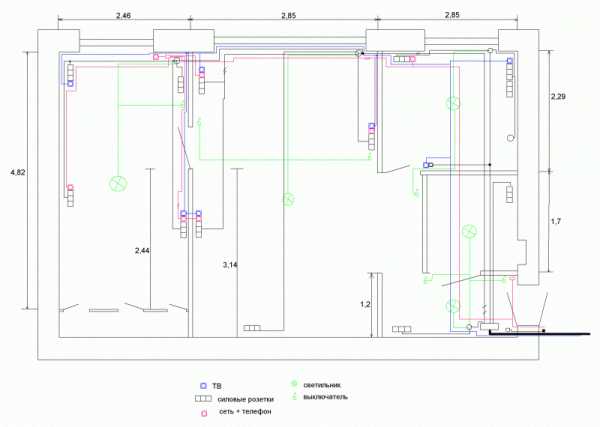

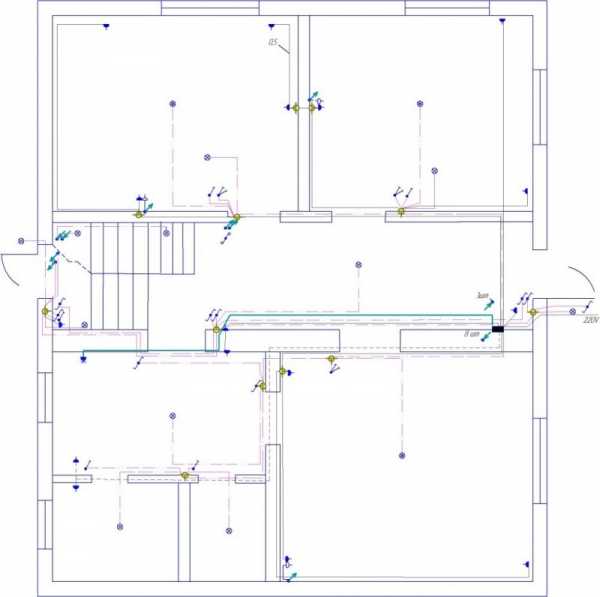

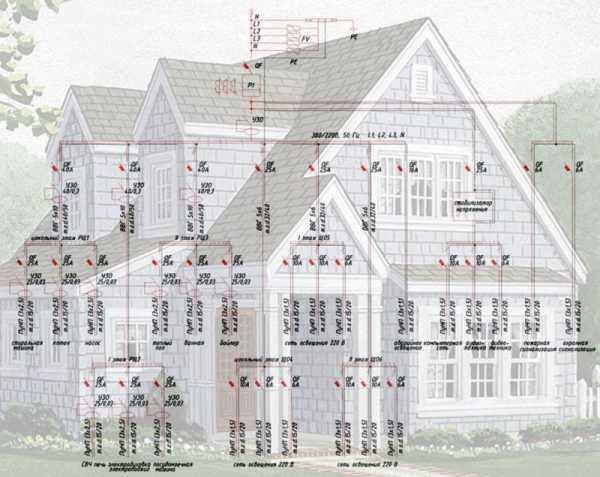

Схема проекта электропроводки в доме
Схема электропроводки своими руками представляет собой графический проект, где подробно с нанесением условных обозначений указывается место расположения элементов схемы, в том числе место прохождения кабелей.
В квартирный распределительный щит устанавливают устройства защитного отключения УЗО, в цепь каждого группового автомата. Когда электрическая схема щита составлена, можно расчитать метраж кабеля и провода, число розеток, выключателей, автоматических выключателей и размера распределительного щита. Высоту розеток, выключателей подбираете под себя, с учетом удобства.

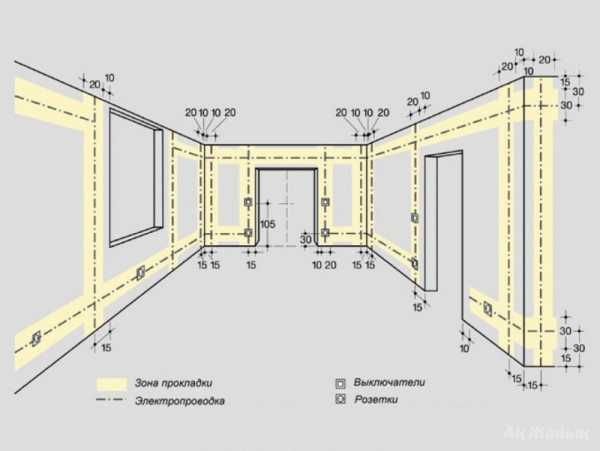

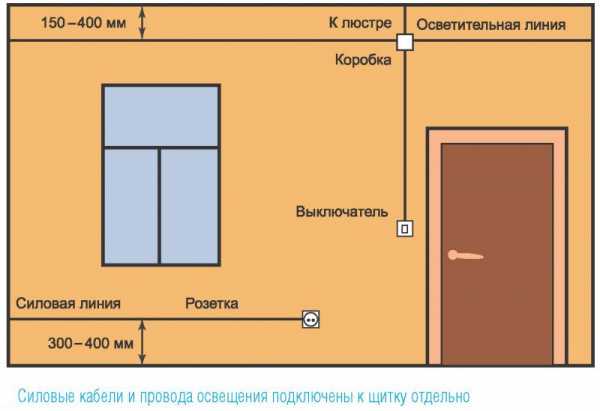

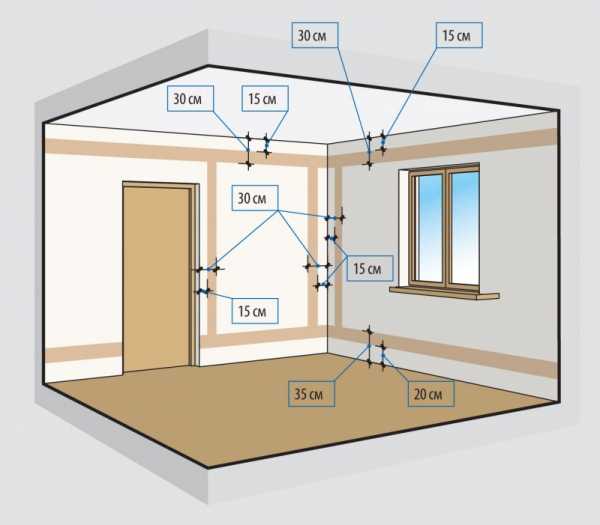

Европейский стандарт предусматривает установка розеток на уровне 30 см от плинтуса, выключателей на 90 сантиметров. Розетки на кухне лучше установить над рабочей поверхностью стола. И также, можно выбрать место расположения розеток для письменного стола. Для некоторых электроприборов (электроплита, вытяжка, кондиционер) розетка не нужна, питание для них можно взять с автомата, напрямую из шкафа.
Нюансы создания схемы электропроводки

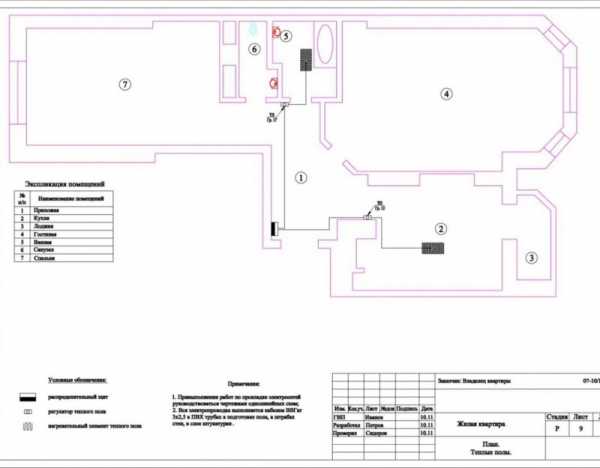

Процесс создания схемы электропроводки в квартире начинают с изображения на бумаге формата А1 всей планировки квартиры. Соблюдаем масштаб 1:100, где указываем название всех помещений, указываем толщину стен и перегородок. Далее условными обозначениями помечаем все элементы схемы, где указываем все расстояния от стен, потолка, углов, пола.
Наступает время менять схему электропроводки в доме, на более качественную. В схеме электропроводки, нужно найти удобное расположение выключателей, розеток.
Условными обозначениями отмечают розетки, выключатели, автоматы, счетчики, то есть все электрические элементы сети. Обозначение розеток может быть одного вида для герметичного исполнения, и другого для обычных розеток. Различные обозначения можно применить для разного типа выключателей (сенсорного, дистанционного). Для них обычно делают обозначение одно, но с разным цветом.
Еще вариант схемы электропроводки в доме
Схемы монтажа электропроводки в частном доме от схемы квартиры ничем не отличаются. Однако схемы для частного дома могут быть составлены для большей мощности, и более расширенные с дополнительными группами автоматов, это может быть котельня, ночное освещение дорожек, электрообеспечение бассейна. Схему электропроводки а частном доме нужно составить в двух экземплярах, одна для повседневного пользования быстро придет в негодность.
