Строительство смотровой ямы в гараже своими руками

Содержание статьи

• 1 Рытье смотровой ямы
• 2 Дно и ступени смотровой ямы
• 3 Материал для стен смотровой ямы
• 4 Полезные советы.

Периодическое обслуживание — залог продолжительной и безопасной эксплуатации автомобиля. Строительство смотровой ямы в гараже считается приоритетным занятием при обустройстве гаража.

Cтроительство смотровой ямы в гараже своими руками.

Рытье смотровой ямы

Создать трудности при рытье ямы может наличие высокого уровня подземных вод. Это создает необходимость обеспечения доступа к тыльным сторонам стен ямы для выполнения гидроизоляционных работ. Оптимально начинать строить смотровую яму для гаража одновременно с заливкой фундамента. Но если момент упущен, сделать это возможно в любое другое время. Только затем, устраивая гидроизоляцию, потребуется демонтировать значительную часть пола.

Рассмотрим вариант строительства смотровой ямы в гараже, имеющей двухслойную обкладку стен с промежуточным слоем гидроизоляции.

Гидроизоляция смотровой ямы

В случае установки межслойной гидроизоляции в полу предполагается вырезка профиля ямы с запасом по 5 см со всех сторон. Впоследствии необходимо расширить яму так, чтобы сохранить целостность твердого покрытия.

В итоге по периметру ямы твердый пол должен представлять собой что-то вроде козырька.

Углублять яму рекомендуется на ширину 25 см. В случае, если в гараже пол кирпичный или выложен из плитки, то, конечно, делать подобный козырек не стоит, легче разобрать кладку, а если на полу асфальт ли бетонная стяжка, то лучше не нарушать его целостность.

Для готовой ямы шириной в 80 см требуется вырыть котлован шириной в 125 см. Длину определяют индивидуально в зависимости от габаритов машины и еще 150 см для захода, а высота должна быть минимум на 30 см больше роста владельца авто. При наличии небольшого гаража длину ямы можно уменьшить за счет Г-образной формы, при которой вход расположен сбоку.

Дно и ступени смотровой ямы

Для подсыпки используют глиняный слой в 10 см, сверху который засыпают 20-ти сантиметровым слоем керамзита. Слои требуют утрамбовки, керамзит пересыпается песком и увлажняется.

По бокам смотровой ямы, с каждой стороны, выкладывается по одной дюймовой трубе. Через каждую трубу пропускается по шнуру таким образом, чтобы их концы можно было вывести из ямы и связать.

Далее необходимо сделать заливку монолитной железобетонной плиты.

Для армирования подойдут сантиметровые прутья арматуры, из которых изготавливается сетка с шагом в 10 см.

Смотровая яма в разрезе

Для раствора для заливки смотровой ямы ингредиенты берутся в следующем соотношении: цемент : песок : керамзит = 1:1:2,5. В смесь добавляют воду до тех пор, пока не получится сухая перекатывающаяся масса. Цементное молочко должно полностью покрывать гранулы наполнителя. Порции подаваемого бетона должны быть небольшими. Каждая порция выравнивается при помощи рейки, уровнем служат трубки по бокам ямы.

По окончании заливки трубки необходимо выдернуть за свободные концы шнуров. Часть котлована, откапываемая под заход, будет иметь довольно крутой наклон. Угол ската может достигать 60 градусов. Дно выстилают рубероидом в два слоя.

Далее монтируется арматура. Лестница будет иметь 8 ступеней с высотой 20 см. Для изготовления опалубки берутся дощатые щиты или ОСП. Заливать лестниц следует начинать с ложа, и только на другой день переходить к заливке ступеней, начиная с нижней.

Материал для стен смотровой ямы

Современные технологии позволяют отойти от использования бетона для заливки стен. Вместо этого лучше брать резаные блоки пенобетона. Работать с таким материалом легко и просто, а смотровая яма получает теплые стены, в которых будет приятнее работать.

Полезные советы.

Стоит заранее позаботиться о проведении кабеля внутрь для обустройства розеток. Для оборудования и инструментов удобно предусмотреть ниши в стене или большой карман. Для закрытия смотровой ямы удобно использовать щиты, сбитые из досок.

Для того чтобы в яме не завелась плесень стоит позаботиться об обработке стен и щитов антисептическим раствором.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Подпишитесь на новые

Смотровая яма в гараже: размеры и порядок строительства

Содержание статьи

• Особенности устройства в гараже
• Как выполнить смотровую яму
  • Этапы строительства
  • Важные моменты при устройстве смотровой ямы

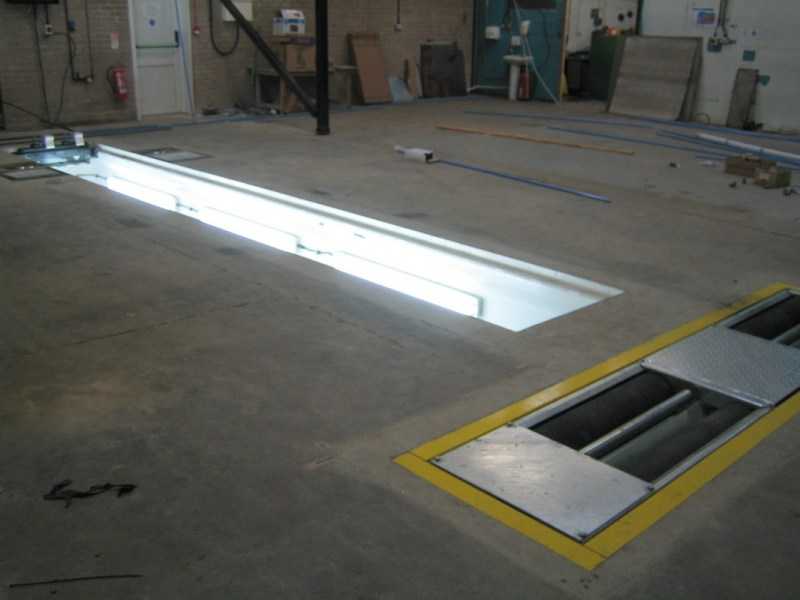

Гараж с ямой

Своими руками изготовленная смотровая яма в гараже, понадобится всем автолюбителям, независимо от обслуживания авто на СТО. А человеку, который все привык ремонтировать сам, обойтись без такого устройства очень трудно.

Какая нужна глубина смотровой ямы в гараже, как ее правильно сделать предлагает узнать эта статья. При строительстве гаража смотровая яма является неотъемлемой его частью.

Особенности устройства в гараже

В гараже смотровая яма имеет несколько преимуществ:

• Она необходима для удобного обслуживания своего автомобиля.
• Некоторые автолюбители могут самостоятельно, без помощи мастера, выполнить достаточно сложные операции, имея в собственном гараже небольших размеров СТО. Другие обращаются к специалистам, работающим в технических центрах, но и они не отрицают полезности смотровой ямы.
• Часто на дорогах возникают ситуации, когда следует по возвращении домой осматривать днище машины. Выбоины больших размеров или камни, встречаются на дорогах каждый день, и после каждого удара не слишком удобно посещать автослесаря.
• В собственном гараже, где спокойная обстановка, без очереди и в любое удобное время можно проверить, нет ли сильных повреждений у автомобилей. Смотровая яма позволяет осмотреть днище авто и решить, какие работы понадобятся для ремонта.

Имея такое сооружение, можно свободно осмотреть:

• Ходовую часть.
• Днище и его защиту.
• Глушитель.
• Коробку передач.
• Поддон картера.
• Выхлопную трубу.

Ее устройство позволяет самостоятельно поменять масло, а цена такой процедуры в мастерской достаточно большая. К достоинствам смотровой ямы относится возможность выполнения осмотра перечисленных частей авто, без помощи специалистов, что не требует вложение никаких средств, а сам навык выполнения работ своими руками будет очень полезен.

Просторных размеров яма позволяет хранить в ней инструменты для ремонта и запчасти для машины, особенно в тех помещениях, где мало свободного места.

К недостаткам такой полезной конструкции в гараже относятся:

• Опасность близкого расположения грунтовых вод. При избытке влаги, с плохо выполненной гидроизоляцией, даже при отсутствии подтопления вода станет накапливаться на стенах устройства из-за перепадов температур в зимний период.

Совет: Следует знать, что к образованию конденсата на дне автомобиля, приводит любая смотровая яма. Это происходит за счет больших перепадов температур, возникающих на разных уровнях сооружения.

Недостатки у ямы будут лишь при нарушениях в технологии строительства и отсутствии учета особенностей участка при проведении инженерных работ по его исследованию.

Как выполнить смотровую яму

Строительство устройства будет одинаковым при возведении будущего гаража и сооружении ее в уже готовом помещении.

Инструкция по проведению работ включает:

• Подготовку и разметку ямы.
• Ее отделку.
• Проведение коммуникаций.

При этом каждому шагу требуется грамотное исполнение со знанием нескольких тонкостей.

К ним относятся:

• Знать, на каком уровне залегают грунтовые воды на разрабатываемом участке. Для оправданного сооружения он должен быть минимум 2.5 метра. Проверку лучше выполнять самостоятельно: бурится отверстие в земле, как можно глубже на участке, где намечается строительство.

Совет: Если размеры смотровой ямы в гараже и самого гаража достаточно большие, устройство можно сделать с боковым входом. В этом случае ее пропорции будут Г-образные, как показано на фото, что позволит сократить длину траншеи и сделать в нее спуск более удобным и простым, при нахождении машины на осмотре.

Г-образная яма в большом гараже

• Размечается ширина устройства. При этом здесь должно быть удобно работать, и не создавать опасности при перемещении автомобиля. Размеры ямы в гараже по ширине обычно берутся примерно 70 сантиметров, к ним можно добавить еще до 10 сантиметров.
• Более сложно выбирается длина смотровой ямы гаража. Она должна быть не менее двух метров. В противном случае весь смысл устройства меняется, но ее увеличение может при правильном использовании быть очень полезным. Если будут выполнены стационарные ступени, тогда их длина должна прибавляться к минимальной величине.

Совет: Растягивать размер ямы в гараже по длине на всю постройку не выгодно, а часто и вредно. Следует, чтобы в помещении смотровая яма была как можно дальше от места размещения машины, что увеличит защиту днища от конденсата.

• При сооружении устройства, его углубление будет меньше чернового, за счет слоев отделки и укладки стен. Поэтому к полученным величинам, при проведении земляных работ, следует прибавить толщину стен и пола, и сделать «углубление» в соответствии с этими размерами.
• Глубина ямы составляет рост автовладельца и к этому размеру прибавляется зазор удобства для работы, примерно 20 сантиметров до поверхности пола гаража. Лучше ее сделать поглубже, чтобы можно было уложить деревянный настил на полы, и не биться о днище машины головой.

При строительстве смотровой ямы для грузовика, ее пропорции меняются. В этом случае расстояние между колесами у разных моделей больших машин достаточно разное, за основу берутся размеры конкретного авто, а сама яма делается на 40 сантиметров уже этого показателя. При меньших размерах, до всех узлов грузовика добраться не получится.

Если необходимо иметь яму для обслуживания грузовой и легковой машин, ширина ямы берется усредненной.

Выбор ширины смотровой ямы одновременно для легковой и грузовой машины

Этапы строительства

Сооружение смотровой ямы производится в несколько этапов:

• Размечается участок. Для выполнения правильной разметки на участке, следует сразу выбрать материал для строительства стен. При выборе кирпича, ширина кладки берется примерно 12 сантиметров, к ширине и длине ямы прибавляется по 24 сантиметра. При бетонировании стен толщина берется в 20 сантиметров, а к общим параметрам прибавляется по 40 сантиметров.
• Роется котлован. Это производится вручную, пропорции устройства довольно небольшие. После выполнения земляных работ стены и пол следует тщательно выровнять, что упростит дальнейшие операции.
• Укладывается гидроизоляция (см. Гидроизоляция ямы в гараже по всем правилам).

Совет: Делать гидроизоляцию следует качественно, на ней нельзя экономить.

Многие для водонепроницаемого слоя используют полиэтилен, но лучше применять более долговечные битумные материалы или полимерные мембраны. Если гараж расположен на достаточно сухом грунте, лучше брать жидкую гидроизоляцию, наносится она кисточкой, а после застывает.

• Обустраивается пол. Для пола берется бетонная заливка до восьми сантиметров толщиной, но при этом качество смеси не должно быть низким. Перед укладкой материала для гидроизоляции следует проводить уплотнение пола гравием. В этом случае слой камня выкладывается в несколько сантиметров на грунт, затем он вбивается приспособлением, которое называется «трамбовкой».

На пол в качестве арматуры кладется стальная сетка нужных размеров. Заливка производится в очень быстром темпе. Для этого необходимо сделать нужное количество смеси, чтобы ее залить в один прием, а бетон смог застыть одним ровным слоем

• Выкладываются стены.После затвердения пола проводят армирование стен. В этом случае используется та же сетка, только выкладывается она слоями. После выполнения армирования укладывается первый слой опалубки, заливается бетон. Работу удобнее всего проводить в три этапа, на каждом из них устанавливаются и снимаются доски опалубки.

Совет: Выкладывать опалубку следует досками хорошего качества, после работ по изготовлению пола, из них можно сделать полки для хранения инструмента в гараже.

Важные моменты при устройстве смотровой ямы

Существует ряд рекомендаций, при выполнении работ по сооружению смотровой ямы.

К ним относятся:

• При рытье котлована следует заложить в его стенах несколько ниш для ямы, которые будут играть роль полок для подручного инструмента.
• Хорошая идея — закладка нескольких цилиндрических углублений, выполненных под уклоном вниз, здесь можно будет располагать светильники.
• Смотровую яму можно утеплить. Для этого используются плиты пенополистирола, они просто сажаются на специальный раствор клея. Этим уменьшается и количество конденсата на днище автомобиля и стенах гаража.

Совет: Устройство освещения в смотровой яме должно быть простым и безопасным, а для его питания использоваться источник с напряжением в 36 Вольт. Сеть, проложенная с напряжением в 220 Вольт, будет здесь опасной для жизни автовладельца. Уровень защиты светильников должны быть УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80.

• Края смотровой ямы следует отделать небольших размеров металлическим или деревянным уголком. Эти дополнительные ребра жесткости для постройки, которые будут и упорами для колес машины, что не позволит ей провалиться при неосторожном движении.
• Изготавливается крышка для укрытия смотровой ямы, собранная из досок, которая защитит человека от нечаянного падения в нее, а днище машины — от действия влаги, которая конденсируется даже при очень тщательной обработке пола и стен ямы.

Как делается яма в гараже, размеры ее изготовления и особенности строительства хорошо показывает видео.

Автор: Юрасов Сергей

Опубликована: 17.10.2015
