Таблица сечение ток: Таблица зависимости сечения кабеля от тока (мощности).

Таблица сечения кабеля по мощности — Оптима

Для чего необходим расчет сечения кабеля?

Правильный расчет кабеля необходим для предотвращения опасных для жизни, здоровья и имущества ситуаций. В результате прохождения электрического тока по проводам происходит их нагрев. Чем выше сила тока, тем он интенсивнее. Результатом становится возгорание или короткое замыкание со всеми вытекающими последствиями.

Следующие формулы наглядно доказывают это утверждение:

I = U/R (Закон Ома),

где:

I – сила тока,

U – напряжение,

R – сопротивление.

Из формулы видно, что чем сильнее сопротивление, тем больше тепла будет выделяться при прохождении тока по проводнику.

Формула нахождения сопротивления выглядит следующим образом:

R = p·(L/S),

где:

p – это удельное сопротивление (величина, которая характеризует свойство материала оказывать сопротивление движению заряженных частиц).

L – длина кабеля.

S – площадь сечения кабеля.

Чем меньше площадь сечения, тем выше сопротивление. Это приводит к увеличению активной мощности, так как ток пытается преодолеть сопротивление. Вследствие этой работы выделяется тепло, которое идет на нагрев. Если проводник нагреется сверх нормы, это приведет к негативным последствиям.

Что необходимо знать для правильного выбора провода?

Основной параметр, по которому осуществляют выбор сечения кабеля – допустимая токовая нагрузка. Это величина тока, которую может пропускать по себе проводник в течение длительного времени без каких-либо последствий.

Номинальный ток определяют для того, чтобы рассчитать мощность потребителей, установленных в квартире. После этого проводят расчет силы тока по формулам:

• Для однофазной электрической сети:



где P – общая мощность установленных приборов, U – напряжение, К_и – коэффициент одновременности максимумов нагрузок (0. 75), cos(φ) – коэффициент мощности, равен единице.

• Для 3-х фазной электрической сети:



Допустимая токовая нагрузка определяется в соответствии с указаниями нормативных документов

Что будет, если неправильно рассчитать сечение

Если отказаться от расчета сечения или выбрать его «на глаз» впоследствии можно столкнуться с перегревом проводки. Это приведет к расплавлению изоляции, возгоранию, короткому замыканию.

 С другой стороны, если выбрать сечение больше необходимого, это приведет к дополнительным финансовым расходам и проблемам в электромонтаже.

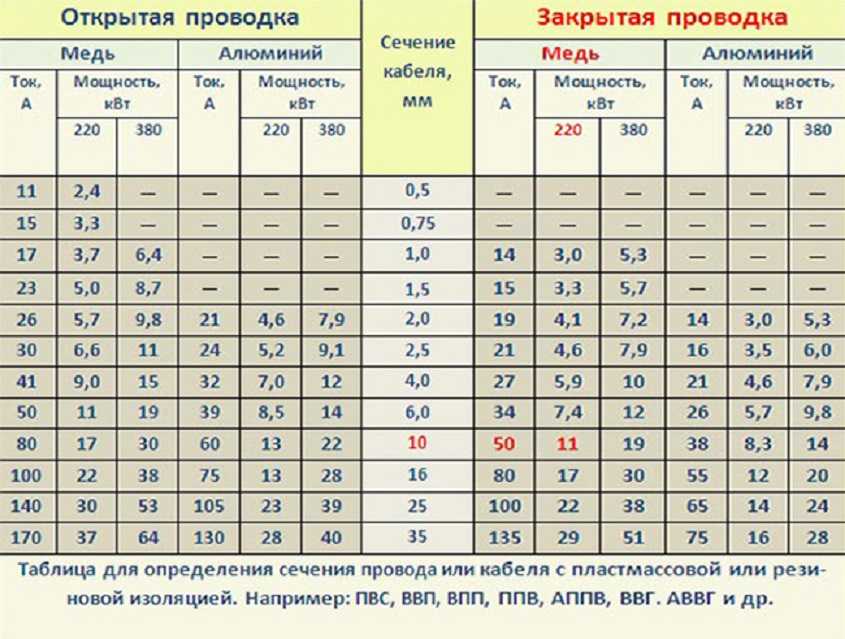

ПУЭ таблица расчета сечения кабеля по мощности и току

Представленные ниже таблицы помогут выбрать сечение кабеля по максимальным значениям тока и нагрузки.

Для медных проводов:

Сечение токопроводящей жилы, мм2	Медные жилы проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Для алюминиевых проводов:

Сечение токопроводящей жилы, мм2	Алюминиевые жилы проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Как выбрать сечение проводника

Ещё несколько критериев, на которые нужно обратить внимание в процессе выбора кабеля

• Длина питающей линии. Чем длиннее провод, тем сильнее в нем потери напряжения. Чтобы уменьшить их, нужно либо укоротить провод, либо увеличить сечение. В первую очередь это касается кабелей с алюминиевыми токопроводящими жилами. При использовании медных проводов длина не учитывается. Для компенсации увеличения сопротивления берут запас в 20-30%


• Тип проводки. В быту применяют провода из меди или алюминия. В последнее время алюминий практически не используют, все давно переходят на медь. Алюминиевые провода дешевле, но у них выше сопротивление, у медных – ниже. Алюминий не так надежен, как медь, его не рекомендуется использовать.


• Особенности подключения. Если все жилы завести на один автомат, это приведет к перегреву клемм. Несоблюдение номинала спровоцирует ложные срабатывания.

Электрические работы должны проводиться квалифицированным персоналом, имеющим соответствующие группы допуска и удостоверения.

Выбор сечения кабеля по допустимому длительному току

org/BreadcrumbList»>
1. Главная
2. Статьи
3. Выбор сечения кабеля по допустимому длительному току

Чтобы выбрать сечение кабеля, провода или шнура по допустимому длительному току обратимся к ПУЭ (правила устройства электроустановок). Глава 1.3 ПУЭ посвящена выбору проводников по нагреву, экономической плотности тока и по условиям короны. Полный текст главы приводить не будем, а приведем таблицы допустимых длительных токов для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией (наиболее широко распространенные марки, такие как ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ, АВВГ и др.

). Напомним, что при упрощенных расчетах (прокладка кабеля дома) ток нагрузки Iн = суммарная мощность приборов (кВт) / 220 В (например, при суммарной мощности подключаемых приборов в 2,2 кВт, Iн = 2,2 кВт / 220 В = 10 А).

Примечание. Данная статья не является прямым руководством по выбору кабелей, проводов или шнуров, а лишь приводит справочные данные для упрощенных предварительных расчетов. Для выбора кабелей, проводов или шнуров рекомендуем проконсультироваться с техническим специалистом.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Таблица 1. 3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм²	Ток*, А, для проводов и кабелей
	одножильных	двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе	в земле		в воздухе	в земле
1,5	23	19	33		19	27
2,5	30	27	44		25	38
4	41	38	55		35	49
6	50	50	70		42	60
10	80	70		105	55	90
16	100	90		135	75	115
25	140	115		175	95	150
35	170	140		210	120	180
50	215	175		265	145	225
70	270	215		320	180	275
95	325	260		385	220	330
120	385	300		445	260	385
150	440	350		505	305	435
185	510	405		570	350	500
240	605	—		—	—	—
* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Таблица 1.3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм²	Ток, А, для кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

Примечание.

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по табл. 1.3.7, как для трехжильных кабелей, но с коэффициентом 0,92.

В следующей статье мы рассмотрим поправочные коэффициенты, которые необходимо учитывать при выборе сечения кабеля и провода.
