Если хотите, чтобы ваш теплый пол работал с максимальной отдачей, то установка терморегулятора — это необходимый шаг. Инсталляцию можно доверить профессионалам, а можно, имея небольшие навыки и умения, сделать самому. Но даже если вы решите доверить это дело специалисту, неплохо бы знать, как выглядит процесс, — на всякий случай, как говорится, доверяй, но проверяй. Советы от «КП» и эксперта Константина Ливанова, который занимается ремонтными работами на протяжении 30 лет, помогут разобраться в том, как качественно подключить терморегулятор к теплому полу.
Как подключить терморегулятор к теплому полу
Что такое терморегулятор
Такой прибор, как терморегулятор, или, как его еще называют, термостат, нужен для работы теплого пола (и не только). Он позволяет контролировать включение-выключение системы и фиксировать температурный режим для определенного периода времени. А наиболее продвинутые современные системы умеют поддерживать и изменять микроклимат в доме и дистанционно, через Сеть.
Примером такого устройства можно назвать Теплолюкс EcoSmart 25, способный удаленно управлять температурой теплых полов. Для этого нужно установить приложение SST Cloud на любое устройство на iOS и Android. Изменениями режимов работы терморегулятора EcoSmart 25 можно управлять из любой точки мира, если есть интернет в доме.
Дизайн двух терморегуляторов серии Smart 25 разработан креативным агентством Ideation. Проект получил престижную премию European Product Design Awards1. Ее присуждают в сотрудничестве с Европарламентом инновационным продуктам, разработанным ради улучшения ежедневной жизни потребителей. Ярким отличием дизайна линейки Smart 25 является рельефный 3D-рисунок на рамках и поверхностях аналогового прибора.
Его дисковый регулятор сменил поворотный переключатель с мягким переключением и световой индикацией. Такой дизайн делает управление теплым полом интуитивно понятным и более приятным.
Пошаговая инструкция по подключению терморегулятора к теплому полу
Выбор места для монтажа
Для установки сначала нужно определить, куда мы будем ставить терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм.
Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно. Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц).
Для правильной работы терморегулятора критически важно расположение датчиков температуры. Если в вашей модели есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола, да и вообще подальше от источников тепла (например, окна или батареи). А лучше выбирать модели со встроенным в само устройство датчиком температуры воздуха — с ними меньше мороки, можно сразу терморегулятор установить в нужное место. Именно этот вариант реализован в Теплолюкс EcoSmart 25.
В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.
В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.В любом терморегуляторе для теплого пола есть выносной датчик, который должен быть установлен рядом с нагревательным элементом. Но учитывайте, какая длина у провода датчика. Лучше, чтобы она была не меньше двух метров.
В том же Теплолюкс EcoSmart 25, благодаря наличию датчика температуры воздуха, работает функция, получившая название «Открытое окно». При резком снижении температуры в помещении на 3 градуса в течение пяти минут прибор считает, что открыто окно, и отключает обогрев на 30 минут.
Подготовительные работы
Конечно, перед установкой терморегулятора не лишним будет изучить инструкцию, что кладет в коробку с прибором любой уважающий себя производитель. В том числе и поэтому специалисты рекомендуют выбирать сертифицированные устройства от проверенных компаний, а не гнаться за дешевыми аналогами из Китая.
Так, все терморегуляторы от компании «Теплолюкс» снабжаются подробной инструкцией на русском языке.
Перед монтажом стоит подготовить следующие вещи:
- Гофрированная монтажная трубка. Обычно она идет в комплекте поставки теплого пола, но бывает всякое. Универсальный диаметр — 16 мм. А вот для определения длины нужно измерить расстояние между местом инсталляции прибора и датчика температуры.
- Обычную отвертку.
- Индикаторную отвертку. Она пригодится для того, чтобы узнать, какое напряжение в электросети.
- Крепеж.
- Уровень.
- Монтажную коробку и рамку под переключатели света
Наконец, делаем отверстие под установку прибора и канавки в стене и в полу, которые нужны для укладки кабелей питания и выносных датчиков температуры.
В коробке с приборами от компании «Теплолюкс» всегда имеется подробная инструкция по установке на русском языке
Схема подключения к электросети
Итак, у нас все готово к подключению.
В монтажную коробку мы подводим провода: на «ноль» идет голубой провод, фаза соединяется с черным проводом, заземление выводят на провод в желто-зеленой изоляции. Не забудьте измерить уровень напряжения, создаваемый между «нулем» и фазой — он должен составлять 220 В.
Далее приступаем к обрезке проводов. Это нужно сделать таким образом, чтобы они выступали из коробки примерно на 5 см. Разумеется, провода надо зачистить.
Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»После зачистки подключаем провод питания к устанавливаемому терморегулятору. Схема всегда есть в инструкции и дублируется на корпусе прибора. Кидаем фазный провод на нужный контакт, он маркируется буквой L. «Ноль» обозначается буквой N.

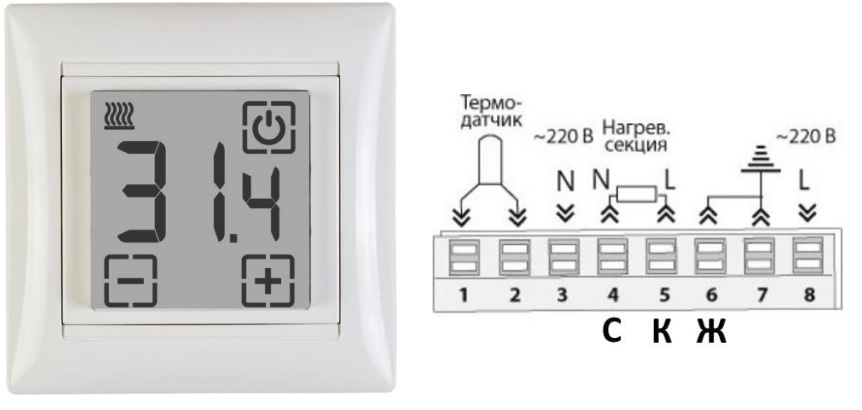

Теперь нам нужно подключить датчик температуры к клеммам на устройство. Он, напомним, должен быть уложен в гофрированную трубу.
Для проверки работоспособности термостата нужно установить на нем максимальную температуру. Щелчок реле даст понять, что цепь обогрева замкнулась. Всё, если теплые полы и терморегулятор подключены правильно, то вы получаете рабочую систему.
Выбор редакции
Терморегуляторы «Теплолюкс»
Идеальны для теплых полов
Применение таких приборов позволяет сэкономить до 70 % на электроэнергии
Посмотреть каталогЗадать вопрос
Реклама. ООО «Группа Теплолюкс». LjN8KP7qZ
Популярные вопросы и ответы
Уже есть теплый пол, хочу поставить терморегулятор, но пугает объем работ. Можно ли установить прибор с минимальными усилиями?
— Можно, но подводку к терморегулятору для теплого пола и датчик в любом случае придется монтировать. Посмотрите в сторону встраиваемых моделей, например, Теплолюкс MCS 350. Этот терморегулятор можно аккуратно инсталлировать там, где вам удобно, а большой сенсорный экран, продвинутый режим программирования и удаленное управление с помощью мобильного приложения SST Cloud точно вам пригодится.
Сколько можно сэкономить на счетах за электроэнергию на обогрев, установив терморегулятор?
— С качественным терморегулятором можно сэкономить для семейного бюджета до 70% на счетах за отопление. Но нужно учитывать, что для достижения таких показателей надо использовать современные терморегуляторы, способные работать в программируемом режиме и имеющие удаленное управление. Например, MCS 350 и EcoSmart 25 от «Теплолюкс». С этими приборами возможно тонко настраивать расписание включения, а также удаленно управлять работой теплого пола с помощью смартфона или любой точки города или мира, лишь бы Сеть была.
Я собираюсь установить теплый пол и терморегулятор одновременно, полы заливать бетоном буду сразу после. Сколько нужно ждать после стяжки, чтобы использовать обогрев?
— Систему на постоянной основе после заливки, стяжки и укладывания плитки (ламината) стоит начать использовать только после полного высыхания стяжки. Точную информацию о времени, необходимом для данного процесса, лучше уточнять на упаковке сухой смеси, которую вы используете.
В противном случае тепло может привести к трещинам в заливке.
Младший сын норовит постоянно что-нибудь включить-выключить. Боюсь, что он может добраться и до терморегулятора, если его поставить. Можно ли его поставить как-то незаметно?
— Вариантов решения в такой ситуации несколько. Можно, например, попробовать поставить терморегулятор повыше. Но на самом деле, самый удобный вариант — это блокировка панели управления терморегулятора. Блокировка кнопок в приборе включается автоматически, а для разблокировки требуется нажать определенную комбинацию кнопок.
Какие меры безопасности надо соблюдать при подключении терморегулятора?
Как и при любой работе с электроприборами, стоит помнить о технике безопасности. Она может не только предотвратить выход из строя термостата и теплых полов, но и сбережет ваше имущество, а может, и жизнь.
Правила безопасного подключения терморегулятора к теплому полу довольно простые:
— Обесточить весь дом и квартиру перед подключением.
Это наиболее правильный вариант, но если такой возможности нет, то, как минимум, отключите от сети выделенную линию к терморегулятору.
— Не стоит включать электросеть до тех пор, пока терморегулятор не будет полностью собран.
— Конечно, приборы ставят чаще всего в условиях грязного ремонта, но перед установкой и включением очистите и место, и прибор.
— Не стоит чистить терморегулятор агрессивными химсредствами.
— Никогда не допускайте работы с превышением значений мощности и тока, которые выше указанных в инструкции к прибору.
Наконец, если вы до конца не уверены в своих силах, то лучше поручить установку терморегулятора для теплого пола специалисту.
