Трехфазный щиток для квартиры: Трехфазные электрощиты. Выбор лучшей схемы

Варианты трехфазного распределительного щита в частном доме

Признанный востребованной конструкцией при обустройстве частных домостроений, трехфазный электрощит позволяет уменьшить площадь сечения кабельной продукции, подводимого к дому, и разделить электронагрузку.

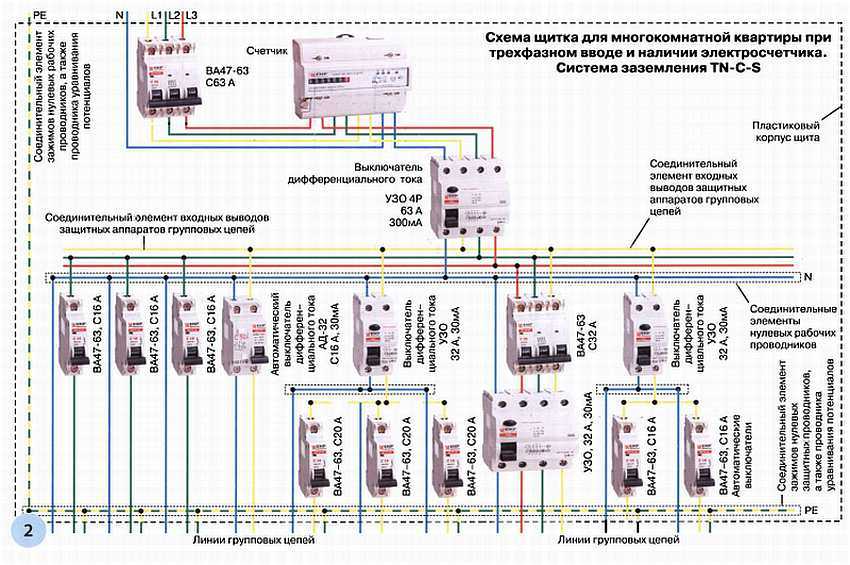

Основные задачи и отличия

Монтаж электрощита в квартире обеспечивает выполнение 3-х определяющих функций защищенности кабелей от перегрузок и КЗ, людей от поражения электротоком, техники от изменения напряжения. Для этого в щитах устанавливают автоматы, УЗО или диффавтоматы, реле напряжения или УЗМ.

Однофазный щиток является более простым относительно трехфазного, имея одну фазу, ноль и защитное заземление. Трехфазный щит имеет те же функции и 3 фазы, что позволяет подключить более высокий показатель нагрузки и получить в энергоснабжающей организации более высокую заявленную мощность. Это приводит к высоким затратам и требует профессионального разделения нагрузок. Имеется много вариаций сборки и комплектования трехфазных щитов. Рассмотрим достаточно сложные, но универсальные варианты, которые при увеличении числа электроприборов являются все более популярными.

Сборка на диффавтоматах

Трехфазный щиток в частном доме со сборкой на диффавтоматах, имеет преимущества:

  • осуществляется защита линий от КЗ, перегрузок и утечек одним аппаратом;
  • легче определить точку нарушения;
  • отмечается отсутствием нулевых шин;
  • свободное группирование аппаратов в щите;
  • электронагрузка легко разделяется по фазам.

К недостаткам варианта сборки относятся большие габариты щитка, число модулей (от 72 ед. и выше) и большая стоимость.

Диффавтомат устанавливается на обособленную линию и защищает от утечек. Отличается высокой ценой, используется довольно редко. Их количество соответствует числу отвода групповых линий. В начале сборочной схемы устанавливается рубильник, с него подается питание на реле напряжения и через кросс-мрдули – на диффы. При перегрузке фаз надо изменить кросс-модули и перебросить провода от одной шинки на другую. При неограниченных возможностях он признан лучшим решением сборки и комплектации.

УЗО и однополюсные автоматы

Основными достоинствами сборки с применением УЗО и однополюсных автоматов являются экономия и использование щитка небольших размеров (54-72 модуля). При этом нет наглядности группирования линий, внести изменения в формирование нагрузки по фазам, наличия нулевых шинок.

Трехфазный щит для частного дома является одним из простых и популярных решений. При проектировании нагрузку предварительно разделяют по фазам. Реальное потребление может отличаться от проектируемого, что требует изменения половины щитка. В противном случае может возникнуть перекос величины напряжения, нагревание нулевой шинки и отгорание ноля, перегрузка автоматов и последствий этого.

УЗО на вводе и однополюсные автоматы

Настоящий вариант означает, что трехфазный распределительный щит в частном доме имеет такие достоинства:

  • является наиболее дешевым решением;
  • используется щит до 32 модулей.

При этом не имеется объединения линий и вероятности перемены нагрузок по фазам, имеются нулевые шины и фиктивное срабатывание УЗО.

Допустимо применение одного УЗО на вводе и далее распределение нагрузок, используя однополюсники. П.7.1.83 ПУЭ регламентирует ограничение в подборе подводимых линий. При несоблюдении данного правила возможно фиктивное включение УЗО и затруднения в определении источника нарушения. Поэтому лучше установить предварительные виды комплектования.

Двухполюсные автоматы + кросс модули + УЗО

Использование настоящего варианта сборки обеспечивает такие достоинства:

  • легкость разделения нагрузки по фазам;
  • наглядность группирования линий;
  • удобство подвода питания и отводных проводов;
  • дефицит шинок нулевых параметров.

Схема подключения имеет габариты щитка на 96-144 модуля и относительно высокую стоимость. При сборке на диффавтоматах пропускается фазный и нулевой проводник и не имеется потребности в УЗО.

Когда из-за недостатка бюджета нет возможности установить диффавтоматы, группировку отводных линий проводят на УЗО.

Для простоты конверсии однофазные автоматы заменяют на двухполюсные. В процессе сборки нули объединяются в группе 4х полюсных УЗО, через которые пропускаются все фазы, а затем – поступают на кросс-модули, где проводится разделение фаз по автоматам.

Однополюсные автоматы+4-х полюсные УЗО+кросс модули

При установке такой сборочной версии

щиток трехфазный отличается следующими достоинствами:

  • корректировкой преобразований по фазам;
  • предметным группированием;
  • доступной стоимостью;
  • параметрами щитка 72-102 модуля.

Отрицательным свойством является присутствие нулевых шинок.

В этом варианте образуется совмещенная схема, отражающая положительные и отрицательные стороны ранее рассмотренных. При этом ряд групповых линий подключаются на однополюсные автоматы, не изменяя распределение нагрузки.

Другую группу можно пустить через кросс-модули и изменить загрузку фазы, что позволяет сделать трехфазный щит меньший по размерам и дешевле, улучшить ремонтопригодность и внести изменения в схему электрообеспечения.

Предлагаемые схемы признаны рекомендательными и разрабатываются персонально для конкретного частного дома.

Бюджетный щит для 3-х комнатной квартиры

Сегодня, я расскажу о том, как не следует делать при замене электропроводки в квартире, но это лучше чем старая советская проводка))

В числах 20-х мая, один из моих коллег по электрике отдал своего знакомого, которому нужно было собрать щит. Почему он сам не сделал ему? А потому, что он увидел мои работы и решил что лучше меня этого никто (среди его окружения) не сделает.
Проблема для меня заключалась в том, что уже все линии (т.е провода) по квартире уже были проложены и материалы для щита уже были заказаны моим коллегой. В любом другом случае я не взялся бы за такую работу, так как специфика моей работы подразумевает проработку количества и качества линий в квартире или доме. Но согласился я еще и потому, что заказчик работает видео-оператором и готов записать видео-отзывы от себя и еще двоих моих заказчиков (у которых сейчас заканчиваю свою работу).

В чем именно заключалась моя работа? Несмотря на то, что материалы уже были заказаны, необходимо было сделать проект-схему, чтобы наглядно увидеть как все будет выглядеть.
Итак, вот такие были вводные данные:
1. В доме есть газ, но духовой шкаф будет электрический.
2. Необходимо сделать мастер-выключатель на всё, кроме холодильника
3. Вводной автомат в подъезде на 40А

Предупреждаю сразу, это очень бюджетный щит, по-хорошему нужно делать иначе и не ставить 1 узо или диф на всю квартиру! Но главное, вся необходимая защита в нем имеется. И заказчик сразу был предупрежден о последующем неудобстве при использовании.

Проект щита был готов примерно за 1,5 часа

Уже 23 мая материалы были у меня и я принялся за сборку. Покажу несколько фото в хронологическом порядке.

Выложенные комплектующие

Впервые столкнулся с корпусами Tekfor и не взлюбил их за хлипкую раму, которая разваливается если собирать все вне корпуса. И еще у пластронов слева и справа есть типа заглушки, и выламывать их нужно аккуратно, потому что есть ощущение что пластик может треснуть. Поэтому я их сначала по тонким местам проводил ножом чтоб еще сильнее утончить и выломать без сильных усилий. Чуть ниже есть фото и там видно о чем речь.

Основная часть была сделана, оставалось установить и расключить автоматы. Увы, дальше фото по их расключению не делал, т.к сильно увлекся процессом))

Вот смотрите справа от автоматов есть заглушки в пластронах, выглядят они не очень красиво, и выламывать их нужно с осторожностью. Хотя может только мне показалось что они слабые. Кто работает с такими щитами, расскажите в комментариях какие они.

И фото крупным планом что именно использовалось в данном щите


Далее должен быть этап внутренней и наружней маркировки, но было непонятно какой провод и куда будет подключаться (именно автоматы внизу на розетки и технику), так как заказчик делал разводку проводов в квартире сам и запас всего 2-х подходящих линий оставил меньше чем нужно.

Тем, кто делает проводку сам или вам делает мастер — следите чтобы запас проводов для подключения в щите был достаточным и не пришлось наращивать. Как делаю я? Проводим линию на стене, где будет верхняя точка щита (она же точка ноль, от нее идет разводка внутри самого щита), затем нужно знать размеры щита — высоту и ширину. Учитывайте, что в каждых щитах отверстия для ввода будут разными, где-то круглые не связанные друг с другом (как в данном щите из этого поста), а где-то один прямоугольный вырез на все подводящие провода. Далее формула такая — высота + ширина + 0,5 ширины. Именно таким должен быть запас проводов, больше можно, меньше нельзя.


Пример:
Размеры щита (взяты из головы) ширина 30 см, высота 60 см. Запас проводов от точки нуля = 60 см (высота) + 30 см (ширина) + 15 см (0,5 ширины) = 105 см.
Надеюсь понятно? Если есть вопросы, пишите в комментариях.

В моем случае всё было неправильно))) Щит проектировался уже под проложенные линии, материалы уже были заказаны без проекта, запас проводов был недостаточным (пришлось устанавливать щит выше чем было задумано, но это не критично), вследствии недостатка подвдящих проводов было непонятно по нижней рейке — куда и что будет подключаться, поэтому маркировка была сделана уже после подключения щита.
В общем вы поняли, мне пришлось выкручиваться и искать решения.

Смотрим ниже, процесс установки щита и как пришлось наращивать недостающий проводок

Видите внизу в желтой термоусадке? Это наращивание путем скрутки и сварки. Повторяю, чтобы такого не было — оставляйте достаточный запас проводов.

После расключения обязательно проверяйте правильность подключения отходящих линий. Как это делал я? На провода в подрзетниках я устанавливал поочередно лампочку с помощью клемников wago серия 222, а затем включал нужный автомат. Если лампочка загоралась — значит все в порядке.

Дело было лишь за внутренней и наружной маркировкой, смотрим результат))

Наклейки я всегда делаю в 2-х комплектах, на случай запороть один из них. В этом случае все прошло хорошо и второй комплект достался заказчику на всякий случай.

Внутренняя маркировка была сделана как в проекте, черные буквы — желтый фон. Но фото не сделал — опять увлекся процессом.
Видите мою фирменную наклейку? Фишка в ней такая, что заказчик в любой момент может по qr коду зайти в папку, где располагается вся информация по его щиту.

Все схемы, фото и проект находятся именно там. «Это очень круто» — именно так мне говорили заказчики. Да, реклама на ней тоже есть, куда ж без неё))) Зато мои контакты всегда есть, стоит лишь открыть щит и посмотреть)

Подведем итоги. Я понял, что буду брать заказы на проекты и сборку щитов только если еще не проложены линии и не заказаны материалы, возможно, если соглашусь то, только в исключительных случаях и по двойному тарифу. Также я не люблю и, видимо никогда не полюблю установку щитов и любые электромонтажные работы, не могу я получать удовольствие от того, что мне не нравится.

Ну как получилось? Напишите в комментариях.
И у меня к вам вопрос. Как вы считаете, стоит ли сделать отдельную услугу по комплектам для наружней маркировке для готовых щитов?

P.S. заметили на проводах, внутри щита подписанные бирки? это было сделано из того, что было под рукой чтобы знать от какой линии идет провод. По-хорошему нужно было делать накидные маркировочные кембрики (не помню как точнее называются), но некоторые цифры и буквы были под заказ.

А делать нужно было сейчас

CEC — 3 фазы 120/208В в квартире

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Привет, ребята, я только что наткнулся на набор чертежей здания с коммерческими помещениями внизу и несколькими жилыми помещениями вверху. Инженерные чертежи показывают, что обслуживание будет 600 А, 3 фазы, 200 А, 3 фазы, для коммерческих блоков и 100 А, 3 фазы для блоков Resi??

Я никогда не видел 3ph внутри жилой единицы??? Есть ли опечатка в этом наборе чертежей или есть какие-то исключения и т. д. …… Я не могу связаться с инженером, чтобы проверить

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

1 — 18 из 18 Сообщений

Я видел это в некоторых огромных домах, но не в квартире. 100А 208 3-х фазная сеть потребляет много ватт для квартиры, это будет столько же, сколько 150А 120/240В однофазная сеть.

Ответить

Сохранить

Нравится

Винтажные звуки сказали:

Я видел его в некоторых огромных домах, но не в квартире. 100А 208 3-х фазная сеть потребляет много ватт для квартиры, это будет столько же, сколько 150А 120/240В однофазная сеть.

Нажмите, чтобы развернуть…

Какими бы ни были доводы, пока это разрешено, это плохо стоит. Я всегда думал, что нельзя иметь 3 фазы в доме

Увидеть меньше Узнать больше

Ответить

Сохранить

Например,

В зависимости от размера и планировки здания, может быть 3 фазы, подведенные к центральному месту (дополнительной панели), но я думаю, что жилые блоки будут иметь одну фазу. Вы должны прояснить это, прежде чем предлагать работу.

Ответить

Сохранить

Нравится
