Труба на газовый котел – Дымоход для газового котла в частном доме:требования, материалы

Содержание

Различные дымоходы для газового котла в частном доме: преимущества и недостатки

Чтобы установить дымоход под газовый котел, необходимо придерживаться определенных норм и правил. Качественно выполненные монтажные работы способствуют более эффективному отоплению частного дома. Допущенные недочеты способствуют недостаточному выводу продуктов горения, минимальной тяге, повышению расходов. Перемонтаж стоит дорого, экономически неэффективен, поэтому необходимо четко определиться с выбором оборудования еще на стадии разработки проекта. Отметим, что различные типы конструкций имеют некоторые тонкости при монтаже, приспособлены к разным температурам сжигания топлива.

Среди общих норм можно выделить следующее:

  • очевидно, что дымоходы для газового котла в частном доме должны выполняться из негорючих материалов, иметь высокий показатель огнеупорности;
  • следует применять специальные герметики, устойчивые к воздействию высокой температуры;
  • необходима хорошая изоляция продуктов сгорания топлива, без выхода в помещение;
  • равномерность конструкции, отсутствие сужений, расширений;
  • исходя из строительных требований, норм газификации, дымоход должен обеспечивать максимальное отведения продуктов сгорания.

Размер вытяжного отверстия, высота размещения

Выбрав отопительный газовый котел для дома, учитывая вид топлива, номинальную мощность, учитывая требования завода изготовителя, паспортные данные, следует определить площадь сечения, количество каналов. Недостаточно большой диаметр будет способствовать частому затуханию, снижению тяги, что негативно отразится на работоспособности отопительного оборудования.

Недостаточный диаметр вентиляционного канала – основная причина сбоев в работе устройств.

Занимаясь строительством дымоотвода нужно учесть некоторые рекомендации специалистов: размещать конструкцию значительно выше конька крыши, при плоской крыше сам дымоход следует располагать на расстоянии до 3 метров. Массивные конструкции требуют дополнительного крепления.

Особенности материалов изготовления

Рассматривая дымоход для газового котла из нержавеющей стали, выделим высокие характеристики по пожарной безопасности, герметичности. Гладкая поверхность, сечение круглой формы способствуют образованию хорошей тяги. Собираясь монтировать дымоходы для газовых котлов своими руками, покупая трубы, нужно уделять внимание маркировке, качеству сварки стыков.

Останавливаясь на кирпичной кладке, отметим, что воздействие конденсата окажет негативное влияние на целостность конструкции, которая прослужит недолго. На стенах, потолке периодически будут появляться пятна, плесень, возникающие от сырости.

Современное решение — применять фуранфлекс – материал, состоящий из армированных волокон, прочного пластика. Он имеет низкую теплопроводность, устойчив к воздействию высоких температур. Применение оцинкованных труб чревато появлением коррозийных процессов, поэтому не стоит рассчитывать на высокий срок эксплуатации. Привлекательным вариантом выступают асбестовые дымоходы для газовых котлов цена которых более доступна.

Но имеется ряд недостатков:

  1. сложный процесс монтажа;
  2. недостаточная герметизация стыковых соединений;
  3. при перегреве – раскол, разрыв трубы.

Коаксиальные котлы

Наличие закрытой камеры сгорания является отличительной чертой применения коаксиального оборудования, поэтому котел газовый коаксиальный имеет удобную систему удаления дыма. В свою очередь различают: настенные (простой монтаж, удобная эксплуатация) и напольные котлы. Присутствует довольно простой принцип работы, когда продукты сгорания выходят через центральное отверстие трубы, при этом одновременно происходит забор атмосферного воздуха.

Современные котлы газовые бездымоходные являются отличным решением при установке в квартире, так как не все жилье может быть оснащено соответствующим дымоотводным оборудованием. Для оптимального режима работы следует побеспокоиться о достаточной вентиляции.

Для большинства потребителей правильным решением является, когда в качестве дымоотвода выступает коаксиальная труба для газового котла, внутренняя часть представляет сам дымоход, свежий воздух попадает в камеру сгорания, благодаря зазору между трубами. Примечательным параметром является – простота устройства. Направление трубы бывает: горизонтальное, вверх, под углом. При горизонтальном положении обязательно монтируется оборудование с принудительной вентиляцией, что способствует удалению угарного газа. Вертикальная установка приемлема, если труба не станет помехой для соседних квартир.

Современная коаксиальная труба для газового котла цена которой приемлема для владельцев жилья государственного сектора – настоящий выход при проведении автономного отопления.

Рассмотрим полезные рекомендации при монтаже:

  • перед покупкой комплектующих необходимо выполнить замеры, составить чертеж, определиться с количеством соединительных элементов;
  • чтобы гармонично вписаться в фасад здания, нужно приобрести декоративные накладки, учесть цветовую гамму;
  • для изолировки стыков, фитингов следует применить специальный герметик, обеспечивающий надежную защиту, особенно если труба имеет большую длину;
  • установку трубы обязательно проводить под небольшим углом, это обеспечивает стек конденсата;
  • завершая установку отопительной системы, коаксиальная труба для газового котла купить которую выгоднее в интернет магазине, прослужит дольше и надежнее, если работы будут выполняться квалифицированными профессионалами.

Преимущества и недостатки дымоходов из различных материалов

Как рассматривалось выше, наиболее распространенные материалы для изготовления дымоотводящих конструкций – это кирпич, пластик, сталь (более подробно можно изучить здесь). Таким образом, дымоходы для напольных газовых котлов имеют отличительные особенности, преимущества, в зависимости от материала изготовления: керамические изделия ликвидировали недостатки кирпичных конструкций.

Однако многие владельцы частного жилья предпочитают сэкономить, дымоход для газового котла купить по более приемлемой стоимости, невзирая на эксплуатационные характеристики. Стальные конструкции также не самый удачный вариант, в силу воздействия коррозии, из-за значительного перепада температур. При длительном отсутствии эксплуатации образуется заледенение внутренней стороны трубы.

Специалисты рекомендуют новый перспективный выход – дымоход сэндвич.

Дымоход сэндвич совместил в себе легкость конструкции, универсальность установки, устойчивость к коррозии, имеет достойную конкурентную позицию, широко востребован на рынке.



spetsotoplenie.ru

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

  • Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
  • В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
  • Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
  • Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
  • Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
  • Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
  • Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

  • Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

  • Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
  • Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
  • Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
  • Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

kamin-expert.ru

Трубы для газовых котлов отопления. Подключение дымовых труб к котлам

Установка автономного отопления – это важнейший момент в благоустройстве частного дома. Для систем отопления пригодятся магистральные трубы, с помощью которых осуществляется подключение к радиаторам, а также трубы для отвода дыма от котла. От правильного выбора дымоходов зависит не только качественная работа нагревателя, но и безопасность жильцов дома. Для различных типов котлов используются разные дымовые трубы.

От правильного выбора трубы для газового котла зависит работа всей системы отопления

Как выбрать трубы для котлов отопления

Основное назначение дымохода – вывод продуктов сгорания топлива в открытый воздух. Грамотно выбранные трубы для отопительных котлов должны обладать следующими характеристиками:

  • наличие силы тяги. На силу тяги влияет диаметр трубы для котлов отопления. Слишком малое или слишком большое сечение будет не лучшим образом сказываться на скорости вывода газа из трубы и, соответственно, на работе котла;
  • устойчивость к нагреванию. Допустимо применение только термостойких материалов в оснащении дымохода для твердотопливного котла. Продукты сгорания газовых котлов обладают меньшей температурой и кислотностью, чем дровяных, например, но устойчивость материала труб для газового отопления к высоким температурам важна не меньше;
  • химическая инертность. Это правило особенно актуально для устройства дымохода твердотопливного котла. При сгорании твердого топлива образуются вещества, которые не должны вступать в реакцию с материалами, из которых изготовлен дымоход. В составе конденсата присутствуют агрессивные химические вещества, которые могут со временем испортить целостность дымовой трубы;
  • правильная форма. Лучшими характеристиками обладают трубы, имеющие овальное или круглое сечение. Квадратные дымоходы в настоящее время используются гораздо реже, так как на их стенках оседает большое количество сажи и копоти. Отложения на стенках дымохода влияют на силу тяги котла.

Лучше всего выбирать для дымоотвода трубы круглой формы

Важно! При выборе труб необходимо обращать внимание на целостность поверхности их стенок. На них не должно быть никаких механических повреждений, царапин или трещин. Стенки должны быть строго ровными, без сужений и расширений во внутренней полости.

Виды труб для отопительных котлов

Можно выделить основные разновидности дымоходов. Их несколько.

Кирпичный. Трубы из кирпича имеют эстетичный внешний вид, а также являются классическими образцами дымоходов. Вместе с тем, их востребованность переживает спад. Кладка кирпича требует больших временных и материальных затрат. Труба из кирпича совершенно не подходит для твердотопливного котла отопления. Кирпич достаточно чувствителен к токсичному дыму, появляющемуся вследствие сгорания твердого топлива, поэтому со временем его структура нарушается.

Еще одним существенным недостатком дымоходов из кирпича является их квадратная форма. Из-за этого обстоятельство дымовые трубы нуждаются в регулярной прочистке от сажи. Для уменьшения воздействия кислотной среды на структуру кирпича применяется метод гильзовки дымоходного канала с помощью цилиндрической стальной трубы. Металлическая гильза помещается внутрь кирпичного дымохода.

Металлический. Чаще всего в качестве материала при производстве используется нержавеющая сталь. Такие трубы используются и для газовых котлов отопления, и годятся для твердотопливного нагревателя.

Наиболее практичной и долговечной будет дымоходная система из нержавеющей стали

Дымоходы из нержавеющей стали нуждаются в дополнительном утеплении. Можно приобрести заводские модели многослойных дымоходов, или сделать утепление своими руками. Обычно для этих целей устанавливают конструкцию типа «сендвич»: две различные по размеру трубы, меньшая из которых выполняет функции дымохода, большая – защитной гильзы.

Полезный совет! Изолирующая конструкция не должна быть слишком тяжелой. Для заполнения пространства между гильзой и дымовой трубой используются легкие материалы, такие как базальтовая вата.

Керамический. Дымовые трубы из огнеупорного материала (качественная керамика выдерживает нагрев до 1200 градусов), применяемые для газовых котлов и твердотопливного нагревателя. Такие дымоходы имеют двойную конструкцию: внутренняя труба выполнена из керамики, наружная оболочка – из керамзитбетона или шамота.

Коаксильный. Данный тип дымовых труб может быть произведен из различных материалов: полипропилена, стали, полифениленсульфида, керамики. Для твердотопливного котла коаксильный дымоход не подойдет. Используются коаксильные дымовые трубы только для газовых котлов с герметичной топкой. От других видов труб коаксильные дымоходы отличаются наличием двух конструктивных элементов. Через первый осуществляется вывод газов на улицу, через второй поступает воздух в котел.

Коаксиальный дымоход подходит только для котлов, работающих на газе

Принципы устройства трубы котла отопления

Соблюдение рекомендаций к установке каналов для вывода дыма помогут обеспечить хорошую и, что главное, бесперебойную тягу. При неправильно установленном дымоходе отмечается уменьшение тяги, и котел не будет работать в полную мощь. Самое опасное последствие в случае того, если подключение дымовой трубы выполнено с ошибками – так называемое «опрокидывание тяги», когда токсичные газы под влиянием ветра или высокой влажности идут внутрь дома, а не на улицу. Итак, устройство дымохода должно соответствовать некоторым требованиям.

Недопустимо подключение более чем одного котла к системе дымохода. Совмещение труб в данном случае неэффективно: продукты горения все равно будут попадать внутрь здания.

Дымовая труба устанавливается строго вертикально, ее высота не должна составлять менее 5 метров. Конструкции с большей высотой имеют более сильную тягу. Иногда устройство дымовой трубы включает в себя участки с наклоном в 45 градусов. Максимально допустимым уклоном трубы по вертикали является показатель в 30 градусов на каждый погонный метр.

Подключение котлов отопления к дымовым трубам осуществляется горизонтальным участком трубопровода длиной до 2 метров. Уклон горизонтального участка не может составлять менее 2%. Предшествовать горизонтальному участку должна вертикальная труба длиной от 1 метра. Если возможности монтажа вертикальной выводной трубы нет, как в случае с настенными котлами, то выполняется подключение основной дымовой трубы с помощью горизонтальной разводки. Чем меньше изгибов будет в конструкции дымохода, тем лучшей будет тяга котла.

Устройство основания дымохода твердотопливного котла подразумевает наличие специальных инспекционных люков, облегчающих процесс прочистки трубы. Некоторые современные модели газовых котлов не требуют наличия инспекционных люков.

Дымоход должен располагаться строго вертикально, от этого зависит сила тяги

Полезный совет! Подключение коаксильных дымоходов допустимо в горизонтальной плоскости. Их устройство предполагает определенный наклон, достаточный для стока конденсата на улицу. Выход дыма при использовании коаксильного дымохода должен находиться на расстоянии от 60 см от окон.

Расстояние между соединительной трубой и поверхностью стены или потолка составляет от 50 мм при отделке из несгораемых материалов. Если облицовка стен выполнена из сгораемых материалов, расстояние до трубы увеличивается до 250 мм.

В основание вертикального ствола дымохода при использовании нержавеющих стальных конструкций монтируются тройники на газовую трубу. Тройники с различным уклоном (87 градусов, 45 градусов) применяются также для отвода газов и обеспечения обслуживания дымоходов. Для очистки дымовой трубы от сажи и удобства ремонта используются тройники-ревизии, оснащенные заглушкой. Если дымоход имеет выход на крышу, общий с вентиляционными трубами, его следует поднять значительно выше общего колпака.

Данные принципы берутся в расчет если требуется подключение дымовой трубы и к газовому, и к твердотопливному котлу.

При монтаже любых видов дымоходов особое внимание уделяется участкам, проходящим через стены или кровельные перекрытия. Для этих участков используются кровельные проходки из эластичного алюминия, которые также создают эффект герметизации.

Подключение дымоходной системы к котлу: схема рабочего процесса

Внутреннее устройство конструкции дымохода осуществляется с помощью основных технологических моментов.

Высота наружной части дымохода зависит от типа и формы кровли дома

Правила нужно неукоснительно соблюдать, чтобы система функционировала так, как нужно.

  • на перекрытия наносится разметка в соответствии с утвержденным планом дымохода. После проверки правильности разметки вырезаются отверстия под выход дымовой трубы;
  • выполняется соединение патрубка газового котла с переходником;
  • осуществляется подключение тройника и ревизии, устанавливаются основные кронштейны для крепления газовых труб к стене;
  • монтируется непосредственно дымоходная труба. Для наращивания высоты используются колени;
  • на перекрытия устанавливаются патрубки для прохождения через них дымохода;
  • монтируются остальные крепежные элементы для стен. Шаг между настенными хомутами составляет 2 метра, между кронштейнами – 4 метра;
  • устройство дымохода завершается специальным наконечником, обычно выполненным в форме конуса. Оголовок защищает дымовую трубу от осадков;
  • на оптимальную работу системы влияет то, насколько возвышается дымовая труба над кровлей. Высота дымоходной трубы над прилегающей частью крыши составляет не менее, чем 50 см. В случае с плоской кровлей берется высота от 200 см.

Устройство системы отопления твердотопливного или работающего на природном газе котла изначально несет потенциальную опасность. Ошибки в монтаже или выборе дымоходных труб могут стать причиной возникновения аварийной ситуации в доме. Если нет уверенности в том, что все расчеты системы котельного отопления были произведены верно, есть смысл обратиться к профессионалам.

trubamaster.ru

Дымоход для газового котла в частном доме

Дымоход — это не только часть трубы, которая возвышается над крышей. На самом деле это сложный механизм, отвечающий за отведения продуктов сгорания от отопительного прибора. И не важно, на чем работает ваш котел, на жидком, и твердом топливе или газу, он должен иметь систему отвода дыма и газа.

Поэтому, необходимо разбираться в его устройстве, знать принцип работы и правила эксплуатации, хотя бы на базовом уровне. При подключении к котлу отопления, придется придерживаться определенных правил.

Прежде чем идти в магазин за оборудованием или обращаться в специализированную компанию, стоит побольше узнать о различных вариантах дымоходов, ознакомиться с их достоинствами и недостатками.

Виды дымоходов — какой выбрать

Классический дымоход из кирпича сегодня уже вряд ли вам предложат. Так как они постепенно уходят в небытие, а их место занимают более современные. Кирпичные дымоходы отличаются сложной конструкцией, которая к тому же занимает большое пространство.

На его возведение требуется много времени и средств. Кроме того, кирпич по своим техническим характеристикам значительно уступает новым конструкциям. В результате, многие владельцы домов, в которых установлен газовый котел, используют более современные конструкции.

Видео: Устройство дымохода

Из нержавеющей стали

Нержавейка устойчива к механическим повреждениям и воздействию агрессивной среде. Дымоход из нержавеющей стали представляет из себя две трубы разного диаметра, вставленные друг в друга.

Пространство между труб заполняется жаростойким утеплителем — базальтовая вата. Это так называемая сэндвич система, которая используется для предотвращения конденсата в трубе из-за разницы температур. Вид у такого устройства эстетичный и современный, поэтому спрос на такие конструкции довольно высок.

Коаксиальный

Является отличным решением для оборудования газового котла дымоходом. Из-за специфического внешнего вида его не спутаешь ни с каким другим.

Главным преимуществом конструкции является полное отсутствие конденсата. Кроме этого коаксиальный дымоход внешне выглядит привлекательно, обладает всеми необходимыми характеристиками, прост в монтаже, не занимает много места.

Керамический

Использование керамического дымохода популярно в элитном строительстве. У потребителей среднего класса не пользуется особым вниманием.

Хотя это надежная конструкция, отвечающая всем требованиям пожаробезопасности. Кроме того, они легко монтируются вполне доступны по цене.

Требования к дымоходам

При монтаже дымоходов для газового котла необходимо придерживаться требований регулирующих правила и особенности монтажа, которые прописаны в СНИП 2.04.05-91 (Отопление, вентиляция и кондиционирование).

Чтобы монтаж прошел без нарушения, эти правила должны соблюдаться безукоризненно. Именно от этого зависит безопасность при эксплуатации.

Несколько правил для обязательного исполнения:

  • Наличие хорошей тяги;
  • Для предотвращения скопления конденсата на стенках, его оборудуют конденсатосборником;
  • Все стыки должны плотно прилегать и быть герметичными;
  • Уклон не должен превышать 30°;
  • Ответвление труб допускается максимум на 1 м.;
  • Не должно быть поперечных сечений, колена устанавливаются в необходимых местах, допустимое количество — 3 шт. При этом система должна быть оборудована ревизионными лючками;
  • Нижняя часть трубы оборудуется ревизией и капельником;
  • Стыки на трубах не должны совпадать с перегородками и перекрытиями;
  • Горизонтально расположенная труба не может превышать 3 метра для строящегося дома и 6 метров для эксплуатируемого;
  • Расстояние от дымохода до легковоспламеняющихся материалов — минимум 25 см;
  • Если труба проходит через конструкции, выполненные из легковоспламеняющихся материалов, она изолируется, например базальтовой ватой или огнеупорной мастикой.

Монтаж внутри или снаружи

В частном доме дымоход может быть внутренним или наружным. Внутренние дымоходы отличаются отсутствием необходимости теплоизоляции. Утепление производится только для части конструкции которая выходит из дома на улицу.

Монтаж производится из нескольких частей разного диаметра, что влечет за собой сложности плотного соединения и герметизации. Минусом этого варианта является сложный монтаж и возможна утечка угарного газа в помещение.

Наружный считается более безопасным, однако для него требуется качественное утепление. Все составные части наружного дымохода хорошо подогнаны, что значительно облегчает его сборку.

Монтаж внутреннего дымохода

До начала сборки, нужно хорошо продумать и вымерить будущую конструкцию. Затем разметить перекрытия и крышу, отметив места, в которых надо сделать отверстия.

После того, как вы будете уверены в правильности разметки можно вырезать проемы и приступить к монтажу.

  1. Патрубок газового котла соединяется с переходным адаптером;
  2. Затем подводится тройник, ревизия и основной кронштейн;
  3. Наращивается труба, при необходимости можно использовать дополнительные колена;
  4. Стыки труб скрепляются хомутами;
  5. Для перекрытий используется специальный патрубок;
  6. К стене дымоход крепится специальными хомутами и кронштейнами с шагом 2 и 4 метра соответственно;
  7. Выполняется теплоизоляция.

Монтаж дымохода снаружи

Для вывода газоотводящей трубы на улицу так же надо все замерить и отметить на стене место для отверстия. Когда отверстие будет готово, к газовому котлу подключается проходной элемент и труба выводится наружу. Затем устанавливается тройник с ревизией и заглушкой.

Труба наращивается до нужной длины, скрепляется хомутами и крепится к стене кронштейнами через каждые два метра. Производится теплоизоляция трубы. Если дымоход собирается из «сэндвичей» дополнительное утепление не требуется.

Особенности подключение дымохода к котлу

К одному дымоходу можно подключить только один газовый котел. Подключение нескольких приборов с помощью совмещения труб не допускается, так как это может привести к проникновения продуктов сгорания в помещение. Так же нельзя совмещать разные по составу материалы: кирпич, асбест, металл.

Оптимальной высотой дымохода считается 5 метров и выше. Над плоской кровлей труба должна возвышаться на 1,5 метра. Труба, высота которой превышает 2 м. дополнительно фиксируется растяжками.

Заключение

Перед началом монтажа дымохода, если решили сделать это самостоятельно, внимательно изучите правила и технологию. Если нет уверенности, что справитесь, лучше обратиться в специализированную компанию, чтобы быть уверенными в безопасности.

Не зависимо от того, какой дымоход выбрали, залогом бесперебойной работы газового котла, будет его правильная эксплуатация и обслуживание. Для этого нужно раз в год проводить его осмотр и чистку, а при наличии повреждений устранять их.

Видео: Как установить котел и дымоход в деревянном доме

alina-sharapova.ru

Труба для дымохода для газового котла

Нужно ли делать дымоотвод при установке газового котла? Безусловно, ведь газовый котел не может гореть без вытяжки. Основные функции этой конструкции – вывод из помещения продуктов горения (дыма и угарного газа), а так же обеспечение тяги, благодаря которой происходит равномерное горение газа.

Дымоход из сэндвич трубы

Возможен ли монтаж дымохода на котел своими руками? Разумеется. Нужно просто внимательно изучить правила установки вытяжки и особенности ее работы.

Cодержание статьи

Устройство дымохода

Существует множество методов и материалов для обустройства дымохода. Но, какой бы материал вы не выбрали, основной принцип и порядок монтажа вытяжки от этого не изменится.

Любой дымоотвод для газового котла включает в себя следующие компоненты:

  • патрубок котла;
  • труба с заслонкой, позволяющая регулировать уровень тяги;
  • дымоотводная труба;
  • тройник для соединения патрубка котла с дымоотводом;
  • стакан с ревизионным окном, в котором накапливается конденсат;
  • крепежные кронштейны в виде одинарных хомутов и бандажей;
  • наконечник в форме конуса;
  • зонт;
  • утеплитель.

Все эти компоненты необходимы для обеспечения правильной работы дымохода. Если, к примеру, не сделать отстойник, конденсат будет собираться в трубе, увлажнять сажу и ухудшать тягу.

Утеплитель необходим для тщательной изоляции всех точек соприкосновения вытяжки с элементами строения, чтобы избежать возгорания, скажем, деревянных балок. К тому же теплоизоляция всего дымохода значительно улучшает тягу.

Основные требования к обустройству дымохода

Установка газовых котлов – наиболее распространенный вариант обогрева помещений. Однако, не стоит забывать о его химической активности и взрывоопасности.

Подсоединение газового котла к дымовой трубе

Чтобы попытка согреться не превратилась в катастрофу, следует учитывать следующие моменты при монтаже дымохода:

  1. Недопустимо сужение дымоотводных каналов и наличие уступов в них.
  2. Категорически запрещается любая деформация труб – сжимание, перфорация, прогибы.
  3. Если вы используете трубу с прямоугольным сечением, соотношение ее сторон должно быть не более 1:2. Лучше, если это будет квадратное сечение.
  4. В нижней части дымоотводной трубы обязательно наличие капельника, в котором будет собираться конденсат, и ревизионного люка. Этот «аппендицит» должен находиться ниже уровня выхода дымохода из газового котла.
  5. Вся дымоходная конструкция должна иметь стопроцентную герметичность. Не допускаются стыки и изгибы дымоотводной трубы на уровне перекрытий.
  6. Дымоходная труба должна иметь идеально гладкую внутреннюю поверхность.
  7. В местах соединения дымохода, его элементы должны входить друг в друга на глубину, соответствующую их радиусу.
  8. Все части трубы, которые проходят через улицу или не отапливаемые помещения, должны быть тщательно утеплены.
  9. Для котлов, не имеющих стабилизатора тяги, необходимо вмонтировать в вытяжку заслонку в легкодоступном месте. Как правило, ее ставят на участке трубы, соединяющей котел с вытяжной трубой.

При необходимости изгиба дымоотводной трубы нужно учитывать следующие параметры:

  • радиус закругления трубы не может быть меньше ее диаметра;
  • количество колен изгиба не может быть больше трех;
  • уклон участка дымохода не должен превышать 30 градусов;
  • на изгибах желательно предусмотреть ревизионные лючки, позволяющие вычистить сажу и собрать конденсат.

Помните, несоблюдение требований и правил обустройства дымохода для газового котла, пренебрежение такими, казалось бы мелочами, как конденсат, сажа, уровень изгиба трубы, могут стоить жизни или здоровья вам и вашим родным.

Варианты расположения дымоходной трубы

Существует два варианта расположения дымохода:

  • внутреннее, когда труба проходит через дом и выводится непосредственно на крышу;
  • внешнее, когда труба выводится на улицу сквозь стену на уровне котла и подымается вдоль стены.

Внешнее расположение

Внешнее расположение дымохода считается более безопасным, так как исключает утечку угарных газов в помещение.

Кирпичный дымоход

Однако такой вариант установки дымохода требует утепления трубы по всему пути ее следования, а так же декоративных работ по ее маскировке, если того требует экстерьер дома.

Если вы все же решили устанавливать внешний дымоотвод, помните, что труба должна выводиться из стены как можно дальше от расположения окон и подыматься на уровень не менее 2 метров над землей.

Внутренне расположение

При внутреннем варианте расположения дымоотводной трубы, высота ее подъема над крышей дома зависит от расстояния между трубой и коньком дома.

  • если расстояние от дымохода до конька по горизонтали не превышает 1,5 метра – высота подъема должна быть равна 0,5 метра;
  • если то же расстояние от полутора до трех метров – верхний уровень дымоотводной трубы может соответствовать уровню конька строения;
  • если расстояние от конька до дымохода превышает 3 метра – здесь уже потребуются некоторые расчеты. Проводим горизонтальную линию от конька до точки выхода дымоотводной трубы. Проводим вторую линию под углом 10 градусов, по отношению к первой. Именно эта линия и покажет нам уровень подъема дымохода.

Виды дымоходов и особенности их монтажа

Современные газовые котлы имеют две основных особенности, которые существенно влияют на выбор материала для обустройства дымохода:

  1. Низкая температура выбрасываемых продуктов горения. Этот параметр позволяет использовать практически любой материал для монтажа дымохода.
  2. Вместе с угарными газами современный котел выбрасывает конденсат в довольно большом количестве. Эта проблема требует подходить к выбору материала более ответственно, так как многие материалы подвержены коррозии. Выбрасываемый в дымоотвод конденсат может приводить к разрушению дымохода, появлению коррозийных пор, которые будут мешать тяге и т.д.

Обустройство трубы дымохода для газовых котлов с помощью асбестовой трубы – один из самых популярных и старых способов.

Дымовые трубы из оцинкованой стали

Это связано, в первую очередь, с дешевизной и общедоступностью материала. К тому же, асбестоцементные трубы достаточно легкие и простые в монтаже.

Однако, существует ряд недостатков у этого материала:

  • конструкцию можно устанавливать исключительно вертикально. На асбестовом дымоотводе невозможно сделать изгибы;
  • асбестоцементная труба впитывает конденсат, что может привести к разрушению и накоплению сажи;
  • в случае возгорания сажи внутри конструкции, дымоотвод может разрушиться, так как асбестоцемент не выдерживает температуру выше 300 градусов;
  • данный материал осложняет обустройство лючков очистки и конденсатных отстойников.
  • По причине низкой теплоемкости, асбестоцементный дымоотвод требует обязательного утепления.

Еще один довольно известный материал для обустройства дымохода – это оцинкованная сталь. Этот материал легок в монтаже, позволяет делать изгибы, прорезать люки или оборудовать газоконденсатные отстойники. Его проблема в том, что хоть оцинковка и защищает сталь от коррозии, но не на долго. Срок службы такого дымоотвода, как правило, не превышает 5-6 лет.

Кирпичный канал – самый старый и известный способ обустройства дымоходов.

В случае с дровяными печами он работал безотказно, однако при горении дров конденсат выделяется в гораздо меньшем количестве, чем при горении газа. Из-за повышенного выделения конденсата, кирпич начинает сильно притягивать сажу и впитывать влагу, в следствие чего дымоход начинает разрушаться.

К тому же монтаж такого дымохода довольно сложен, а также требует определенных навыков. Сделать эстетическую кирпичную кладку, стоя на крыше, куда сложнее, чем просто установить изделие.

Выбор и монтаж дымохода (видео)

Современные популярные разработки для обустройства дымохода

Вместе с новыми котлами на строительный рынок выходят также новые материалы для обустройства дымоходов. Наиболее подходящими для этой цели материалами считаются:

  • фуранфлекс – армированный пластик с высокопрочными волокнами;
  • нержавеющая сталь.

Оба эти материала имеют небольшой вес, просты в монтаже, позволяют без проблем сделать очистные люки с отстойниками, а так же не впитывают конденсат или сажу.

Из этих материалов можно сделать коаксиальный дымоотвод. Эта разработка считается наиболее высокотехнологичной и популярной среди специалистов.

Принцип устройства такого дымохода – помещение одной трубы в другую без соприкосновения друг с другом. Соединяются элементы только перемычками. Такой способ обустройства дымохода не только прекрасно отводит угарные газы, но также обеспечивает поступления кислорода для улучшения процесса горения.

Другие похожие статьи по теме:



trubypro.ru

Дымоход для газового котла в частном доме или квартире: выбираем конструкцию

Газовые котлы используются и в частных домах, и в квартирах. Важно продумать качественное отведение продуктов сгорания топлива

Требования к конструкции

Одним из наиболее важных аспектов является определение требований, которые актуальны для конкретной ситуации. От этого зависит безопасность эксплуатации газового котла и его максимальная производительность.

Советуем прочитать статью о стандартах и СНИПах на установку дымоходов в дополнение к данному материалу.

Следует разделить все показатели на две категории. К первой относятся непосредственно характеристики самого дымохода, свойства используемого материала и подобные нюансы. Во второй категории рассматриваются строительные нормы, которые способны сузить ассортимент, доступный для выбора. Соотнесение между собой двух групп показателей по итогу выводит оптимальный результат.

Признаки качественного дымохода

Принципиальная схема вывода дымохода через стену и коммутация с газовым котлом

В первую очередь рассмотрим признаки качественного изделия. Хороший дымоход для газового котла должен соответствовать следующим критериям:

  • выдерживать воздействие высоких температур;
  • не бояться влаги;
  • противостоять химическому воздействию;
  • обеспечивать тягу;
  • не допускать накопления сажи, особенно в труднодоступных местах.

Высокая температура — это результат нагрева воздуха и выделения раскаленных газов после сгорания топлива. При отведении дыма и газов нагревается поверхность трубы. Если она не рассчитана на воздействие высокой температуры, в дымопроводе могут появиться трещины, что ведет к попаданию продуктов сгорания в помещение.

При образовании перепада температур на трубах может оседать конденсат. Для некоторых материалов скопление влаги приводит к их разрушению. Кроме того, для металлических деталей это чревато развитием коррозии.

Важно: Для сбора конденсата в некоторых случаях предусматриваются специальные уловители и отводчики.

Следует заранее продумать вероятность образования конденсата, чтобы избежать негативных последствий

В дополнение следует учесть образование агрессивных химических соединений, которые также имеют разрушительное влияние. В первую очередь это касается серы, которая выделяется при сжигании топлива. Для газовых котлов эта проблема не имеет сильного влияния.

Строительные нормы

Прочие требования в большей степени относятся к строительным понятиям. Наличие хорошей тяги обусловливается наличием естественного или принудительного наддува. Лишь некоторые дымоходы рассчитываются на оба способа работы.

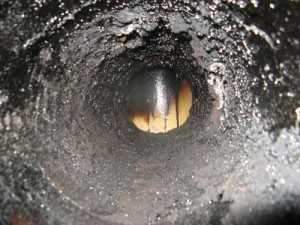

Что касается накопления сажи, для газового оборудования эта проблема так же актуальна. Важно не допускать ее возгорания и чрезмерного скопления, иначе угарный газ пойдет в помещение.

Обязательно предусмотрите доступ к конструкции для ее прочистки от сажи и гари

При обустройстве дымохода важно учитывать ряд других моментов:

  • не рекомендуется делать извилистый канал, число колен не должно превышать трех;
  • диаметр трубы не может быть меньше сечения патрубка котла;
  • внутренняя часть трубы должна быть максимально гладкой;
  • канал должен быть полностью герметичен.

Видео: устройство и монтаж дымохода для газового котла

Рекомендуется заранее установить на котел автоматический ограничитель тяги, чтобы не контролировать вручную положение заслонок. Также оборудуется люк для чистки системы от гари. Оптимальной формой канала является цилиндрическая, так как она обеспечивает наилучшее отведение излишков горения, а также не позволяет скопляться большому количеству сажи, как это бывает с углами прямоугольных отводов.

Важно: Так как труба нагревается в процессе работы системы, нужно позаботиться об ее ограничении от горючих и легко воспламеняемых предметов.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Виды конструкций

Ориентируясь на вышеописанные показатели, следует также подобрать наиболее подходящий тип конструкции. Разновидностей дымоходов достаточно много. Они отличаются по используемым материалам и способам обустройства, расположению и прочим конструкционным нюансам.

Виды дымоходов в зависимости от способа их расположения

Для газовых котлов в целом подходит практически любой вариант, но некоторые особенности оборудования накладывают свои ограничения.

Советуем прочитать статью о расчете турбулизаторов для дымовых труб и найти ответы на интересующие вопросы.

Кирпичный дымоход

Рассмотрим наиболее популярные типы систем отведения продуктов горения. Традиционным видом является кирпичный дымоход. Их используют в частном доме при оборудовании всех типов котлов, каминов и печей.

Кирпичные дымоходы чаще используются для твердотопливных котлов, чем для газовых

Для того чтобы постройка выдержала нагрузку, необходимо продумать фундамент для дымохода. Именно поэтому вся система должна быть предусмотрена еще во время проектировки самого дома.

Сегодня такие системы применяются преимущественно для твердотопливных котлов, а газовые оснащаются более легкими и практичными моделями. Этому есть рациональное объяснение:

  • огнеупорный кирпич стоит немало и требует навыков для его качественной укладки;
  • на несущие элементы здания оказывается значительная нагрузка;
  • внутри кирпичного канала легко скапливается сажа;
  • кирпич более уязвим перед конденсатом и серной кислотой.

Есть способ решения этой проблемы, который заключается в дополнении кирпичного канала другими материалами: сталью и керамикой.

Керамический дымоход

Керамические трубы — это лучший вариант для любого типа оборудования. Этот материал обладает массой преимуществ:

  • термостойкий;
  • не боится влаги;
  • устойчив к химическому воздействию;
  • долговечный;
  • гладкая поверхность препятствует оседанию сажи.

Керамический газовый дымоход подбирается для режима работы при температуре 400-450 градусов и дополняется конденсатоотводчиками.

Схема обустройства керамического дымохода

Керамическая труба дополняется слоем изоляции. Для того чтобы весь этот «пирог» не накапливал влагу, по его бокам должны быть оборудованы каналы для проветривания. Именно поэтому для установки системы идеально подходят специальные бетонные или керамзитовые модульные блоки. В них могут также иметься отверстия для проведения коммуникаций, армирования конструкции и продувки.

Совет: Если планируется установка вне шахты, тогда целесообразнее рассматривать вариант комбинирования керамической гильзы и стального корпуса. Такое изделие имеет привлекательный внешний вид и не испортит оформление жилища.

Конечно, стоимость таких изделий немаленькая, но эти затраты вполне себя оправдывают в дальнейшем.

Стальной

Также популярным вариантом для современных домов является стальной дымоход. Его применяют как самостоятельно, так и в сочетании с другими материалами. Для керамической модели стальная труба служит защитной и одновременно декоративной оболочкой. Для кирпичного варианта — это способ реконструкции поврежденного канала. Металлическую трубу просто вставляют в шахту и фиксируют в ней в нужном положении.

Стальные конструкции в качественном исполнении прослужат достаточно долго

Это также идеальный дымоход для настенного газового котла. Металлический канал гораздо проще вывести от оборудования на улицу, так как его можно собрать из отдельных модулей. Также его можно прокладывать вне стен, как внутри помещения, так и снаружи дома. Глянцевый металлический блеск дополнит современный интерьер, особенно если говорить о таком стиле, как хай-тек.

Сталь, используемая для производства таких изделий, должна быть достаточной толщины и выдерживать негативное воздействие конденсата, жара и газов. В связи с этим стоимость хороших моделей превышает цену предыдущих образцов. Дешевые модели не прослужат вам дольше 5 лет, поэтому экономить на этом не стоит.

Конструкционные особенности

Отдельно стоит выделить принципы проектирования разных типов дымоотводов. Различают три вида подсоединения и выведения трубы:

  • Горизонтальный. Применяется в основном для котлов с закрытой камерой сгорания. Труба выходит на улицу через стену. По такому принципу устроены коаксиальные модели в квартире и частных домах.
  • Вертикальный. Это традиционный вариант, когда труба напрямую выходит наверх через крышу.
  • Комбинированный. Преимущественно речь идет об общей вентиляции, что актуально для многоквартирных домов. В этом случае дымоотвод состоит из двух частей: горизонтальная от котла до шахты и вертикальная в виде общего вывода.

Способы подсоединения системы дымоотвода

Также отдельно нужно выделить сэндвич-трубы. Преимущественно это стальные образцы. Они состоят из внутренней и внешней трубки, а пространство между ними заполнено слоем утеплителя. Выпускают такие модели в виде модулей. Это оптимальный вариант для сборки отвода вне стены. К тому же утеплитель частично предохраняет трубу от образования конденсата.

Сэндвич-модули позволяют быстро собирать конструкцию и располагать ее как в помещении, так и за пределами дома

Для обеспечения хорошей тяги в котле и равномерного горения необходимо обеспечить доступ свежего воздуха. Для этого применяют особый тип дымоходов с дополнительными вентиляционными каналами. К такому типу относится, прежде всего, коаксиальный тип конструкций.

Коаксиальный дымоход в последнее время приобретает все большую популярность

Его особенностью является то, что он состоит из двух основных частей: отвода для дыма и газов, а также входного канала. Внутренняя стальная труба выпускает дым, а наружная часть системы запускает воздух. Это так называемая система «труба в трубе». Именно благодаря этому воздух с улицы поступает в котел и поддерживает его горение. Это отличный компактный вариант, подходящий для внутриквартирной установки. Тем не менее, при перепадах температур существует риск образования конденсата и его намерзания в холода. В итоге блокируется отвод и срабатывает автоматическое отключение котла. В противном случае угарный газ пойдет в помещение.

Подбор подходящего варианта

Итак, какие же дымоходы для газового котла в частом доме или квартире подходят лучше всего? Чтобы подобрать оптимальный тип изделия, следует ориентироваться на такие факторы:

  • Тип и мощность котла. Для газового оборудования кирпичный вид не совсем подходит, поэтому выбор нужно делать между керамическими и стальными отводами, причем тонкая сталь при большой нагрузке быстро придет в негодность. При закрытой камере сгорания применяют коаксиальные системы.
  • Тип постройки. В частном доме доступен вывод через крышу или по наружной стене здания. В квартире лучше взять на вооружение коаксиальные модели. Если котел размещается в верхней части дома, старайтесь снизить нагрузку на перекрытия и используйте легкие материалы, то есть сталь.
  • Наличие старых систем и коммуникаций. Если в доме был твердотопливный котел, кирпичный отвод можно приспособить под газовый. Для этого используют вкладыши из керамики или стали.
  • Доступный бюджет. Оптимальным вариантом будет керамика, так как она стоит дешевле стали и служит значительно дольше.

Советуем прочитать статью о причинах задувания котла через дымоход в дополнение к данному материалу.

Выбор типа изделия зависит от используемого оборудования и массы других факторов

Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Правила обустройства

Чтобы правильно обустроить дымоход, необходимо придерживаться базовых рекомендаций по его установке. Для облегчения задач следует составить план работ и чертежи. На них должны отражаться:

  • план постройки;
  • система каналов;
  • схема подключения дымоотвода;
  • крепежи и прочие нюансы.

Монтаж начинают в направлении снизу вверх. Обязательно нужно предусмотреть наличие окошка для прочистки трубы от сажи, а также установить конденсатоуловители. Саму трубу, если это не готовые сэндвич-модули, дополнительно обворачивают утеплителем.

Для предотвращения остужения газов и перегрева соседних материалов используется утеплитель

Нельзя использовать более трех колен. На каждом соединении используются зажимы и хомуты, что предотвращает утечку газов. При наружном креплении обязательно монтируются кронштейны, причем не менее одного на каждые 2 метра трубы.

Ранее мы уже писали как устанавливать дымоходную трубу в доме и советовали добавить материал в закладки.

Важно: Если обустраивается горизонтальный или комбинированный дымоход, для предотвращения застоя газов нельзя делать его длиннее 1 метра.

Еще один важный момент — соседство с другими коммуникациями. Если рядом проложены газовые или водопроводные трубы, электропроводка, нужно соблюдать расстояние. Запрещается допускать соприкосновение дымохода и всех этих элементов между собой.

Стальные трубы оснащаются гибкими переходниками, чтобы компенсировать тепловую деформацию материала. Также нужно следить за тем, чтобы при стягивании системы кронштейнами не возникали изгибы.

Правильный выбор и грамотная установка дымохода обеспечат максимальную выработку газового котла. К тому же это залог вашей безопасности, так как с отопительным оборудованием всегда связаны определенные риски.

kamin-maker.ru

Выбираем трубы для газовых котлов по цене

При использовании газового котла для отопления дома очень важна правильная организация отвода продуктов сгорания. Для этой цели используется дымоход, располагаемый внутри или снаружи здания.

При использовании внутреннего дымохода труба, непосредственно отводящая газы, согласно требованиям пожарной безопасности, должна располагаться в кирпичной шахте.

Это увеличивает объемы и стоимость работ, а также является препятствием для ревизии и ремонта трубопровода. Также это мешает своевременно обнаружить утечку угарных газов.

Наружный дымоход лишен этих недостатков. Он соединяется с котлом при помощи специального газохода, проходящего через стену. Единственное условие – место прохода должно быть изолировано негорючим материалом.

Цилиндрическая форма дымохода считается оптимальной.

Дымоходы не круглого сечения способствуют активному осаждению сажи на стенках дымохода и уменьшению его пропускной способности. Диаметр трубы дымохода должен соответствовать размерам выхлопного патрубка котла или даже иметь больший размер.

Обычно дымоход газового котла выполняют в виде трубы круглого сечения. Чаще всего его диаметр составляет 130 мм.

Оглавление к статье:

Условия эксплуатации такого дымохода достаточно суровые:

  • высокие температуры;
  • кислотный конденсат.

Поэтому материал дымохода должен быть способен выдерживать эти агрессивные воздействия в течение длительного времени.

Наиболее часто для устройства дымоходов используются:

  • асбоцемент;
  • оцинкованный металл;
  • нержавейка;
  • кислотостойкая сталь;
  • керамика;
  • жаропрочное стекло.

Использование асбоцементных труб еще встречается, но считается крайне нежелательным в силу того, что при воздействии конденсата материал довольно быстро подвергается разрушению, становится рыхлым, поглощает влагу из газов. А высокая температура может привести к его растрескиванию.

Довольно часто используются оцинкованные трубы. Из них делают дымоходы типа «сэндвич».

Наличие слоя теплоизоляции между внутренней и наружной трубой решает проблему образования конденсата и не требует внешнего утепления дымохода.

Такие трубы прослужат дольше асбоцемента, но воздействие кислоты все же неблагоприятно сказывается на защитном слое. Поэтому для оцинковки внутренней поверхности трубы используется кислотостойкая оцинковка.

Дымовые трубы из нержавейки могут быть:

  • модульными;
  • коаксиальными.

Модульный дымоход собирают как конструктор из отдельных частей. Но они годятся только для отопительных агрегатов, оборудованных камерой сгорания открытого типа.

Котлы, оборудованные камерой сгорания закрытого типа, являются более прогрессивными и безопасными, поскольку:

  • используют для работы наружный воздух, не забирая его из помещения;
  • дымоходы обычно прокладываются горизонтально – прямо через ближайшую наружную стену дома, что значительно укорачивает их длину и облегчает монтаж.

Для таких котлов используют коаксиальные дымоходы, представляющие собой трубу, расположенную в трубе большего диаметра. По всей длине трубы находятся на равном расстоянии друг от друга.

Таким образом, образуется два контура: по внешней трубе уличный воздух принудительно подается в котел, а по внутренней производится удаление продуктов сгорания.

При этом:

  • уличный воздух согревается, проходя мимо нагретой внутренней трубы, что повышает КПД котла;
  • удаляемые из котла газы остывают, что снижает вероятность появления конденсата.

В тех случаях, когда возможность вывода дымохода через стену отсутствует, можно вывести его через перекрытие на крышу. Но горизонтальное положение является наиболее оптимальным с точки зрения эффективности работы котла.

Дымоход из кислотостойкой стали

Он ничем не отличаются от аналогичных конструкций из нержавейки, но имеет более высокую стоимость и более длительный срок службы.

Керамический дымоход

Дымоход, изготовленный из кислотостойкой керамики, отлично работает даже при температуре до 1200 градусов, не боится коррозии и воздействия кислотного конденсата.

Обычно трубы из керамики изначально снабжены кожухом из нержавеющей стали и изоляционным слоем. Такая конструкция может быть собрана самостоятельно.

Иногда в качестве утеплителя для керамической трубы используются специальные керамзитобетонные блоки в круглым отверстием, через которое проходит труба, обернутая минеральным утеплителем. Подобные конструкции обходятся дороже, чем стальные, но способны прослужить до 30 лет.

Жаропрочное стекло

Возможный вариант, но очень дорогой и экзотичный. Для правильного монтажа такого дымохода потребуются услуги профессионалов, что тоже обойдется недешево. Поэтому этот вариант не каждому стоит рассматривать всерьез.

Обычный кирпичный дымоход

Приверженцы старых традиций любят кирпичные трубы. Но не стоит думать, что вам удастся воспользоваться старым кирпичным дымоходом.

Использование газового котла требует, чтобы внутри кирпичной трубы находилась металлическая гильза, которая будет изолировать кирпич от серной кислоты, содержащейся в продуктах сгорания. В противном случае он быстро разлагается, что чревато засорением канала и отравлению угарными газами.

При этом дымоход котла, работающего на газе, монтируется со строго определенными допусками по количеству поворотов и смещению трубы от вертикали, поэтому и кирпичный канал для него придется строить согласно всем допускам. Кроме того, конструкция получится тяжелая и массивная.

Таким образом, в качестве дымохода лучше использовать трубы из нержавеющей стали или керамику. Эти материалы являются оптимальными как по коррозионной стойкости, так и по срокам службы.



protruby.com

Отправить ответ

avatar
  Подписаться
Уведомление о
