устройство, конструктивные разновидности, как правильно подключить регулятор света
Диммер — электронный механизм, выполняющий роль регулятора электрической мощности. Несколько лет назад единственным устройством, которое могло изменять яркость света, был реостат. Его применение не давало возможность экономить потребление электроэнергии, так как мощность реостатов была одинаковой с нагрузкой. С появлением и установкой диммера стало возможным регулировать яркость света с уменьшением мощности сети.
- Устройство и виды
- Конструктивные особенности
- Популярные модели
- Установка и подключение диммера
Устройство и виды
В основу конструкций диммеров заложены разные элементные базы. Все они имеют свои преимущества и недостатки. Различают следующие виды:
- Конструкции, выполненные на основе переменного сопротивления или реостата. Такие устройства считаются самыми простыми, но непрактичными. У такого оборудования низкий коэффициент полезного действия, и они сильно греются, поэтому им необходима система охлаждения.
- Электронные диммеры, или регуляторы света, работающие на симисторах, тиристорах и транзисторах. Это оборудование нельзя применять с аппаратурой, которой требуется определенная форма электропитания. Кроме того, такие устройства могут выдавать помехи, мешающие работе радиоприемников или подобной технике. Но все же именно такой вид регуляторов чаще всего используют в последнее время.
- Устройства, использующие автотрансформаторы, являются наиболее подходящими по параметрам питания. Их недостатками считаются: сложная конструкция, большой вес, трудность управления. высокая цена.
При выборе любого типа конструкции следует учитывать параметры нагрузки, к которой он будет подключаться.
Конструктивные особенности
Диммеры различают по способу установки, разделив их на группы: модульные, на шнуре, моноблочные, для установки в монтажную коробку. Модульные устройства устанавливают в электрический щиток на DIN-рейку.
Для управления они обладают выносной кнопкой или клавишным переключателем. Обычно осуществляют подключение диммера в схему с лампами накаливания или галогенными светильниками через понижающий трансформатор.
Проводные регуляторы устанавливают для управления мощностью настольных ламп, бра, торшеров и т. д. Единственное условие — светильники должны быть с лампами накаливания.
Самыми популярными являются моноблочные конструкции, которые выглядят как обычные выключатели, и устанавливают их в те же монтажные коробки. Подключение устройства специалисты проводят в разрыв фазного провода. По способу их управления существуют следующие разновидности:
- Поворотные — включение, выключение и регулировка осуществляется с помощью поворотного диска. Сразу после включения устройство устанавливается на минимальную мощность.
- Поворотно-нажимные — внешне выглядит как предыдущий прибор, но включение и выключение проводят с помощью нажатия на диск, а регулировку — его поворотом.
- Клавишные — напоминают традиционные клавишные электровыключатели. Устройства бывают одноклавишные, где управление осуществляется кратковременным удержанием кнопки. В двухклавишных приборах одной кнопкой осуществляют включение и выключение, а второй — управление яркостью.
- Сенсорные — считаются самыми надежными диммерами, так как не имеют механических деталей.
В последнее время в основном используют моноблочные виды регуляторов, но для управления светом в квартире или частном доме хорошо подходят модульные конструкции.
Популярные модели
В настоящее время выпускается множество моделей диммеров. Выпуск их налажен как российскими, так и зарубежными производителями. Стоит отметить следующие устройства:
- Wessen SR-5SO-18 — поворотное устройство, устанавливаемое в монтажную коробку. Регулирует мощность в схемах с галогенными и лампами накаливания в сетях на 220 В.
- Экорост 015−009 — этот прибор предназначен для управления мощностью светодиодной ленты. Регулировка осуществляется с помощью 12-кнопочного пульта или поворотом диска. Выходное напряжение 12 В.
- Panasonic WMTC 0525−2WH-RES Arkedia — поворотный регулятор, который используют для управления светом светодиодных и ламп накаливания.
- SCO-811 — диммер, предназначенный для установки в электрический щиток на DIN-рейку. Регулировку осуществляют кнопочным механизмом.
Стоит отметить еще такие марки приборов: TDM SQ 1805−0009, Lezard 702−0303−115, VIKO KARMEN 562020 и др.
Установка и подключение диммера
На примере моноблочного устройства стоит рассмотреть, как установить и правильно подключить диммер. Дело в том, что чаще всего используют именно такой тип прибора, и его легко подключить самостоятельно. Единственным важным моментом является правильное определение фазного и нулевого проводов.
Иначе электронная схема прибора выйдет из строя. В остальном он устанавливается таким же образом, как типовой выключатель. Сначала отключают питание, которое подается на комнату или всю квартиру. Затем аккуратно снимают старый выключатель и отсоединяют от него провода.
Включают автомат и с помощью электрического индикатора определяют, где находится фазный провод. Автомат опять отключают, а если провода одного цвета, то фазный помечают небольшим куском изоляционной ленты.
На обратной стороне корпуса диммера есть две клеммы, обозначенные: in, out. Первая означает вход, а вторая — выход. К первой клемме подсоединяют фазный провод, а ко второй — нулевой. Необходимо сразу аккуратно проверить работоспособность прибора.
Подают питание, включив автомат, и поворачивают диск по часовой стрелке, пока светильники не заработают на полную мощность. Далее устройство устанавливают в монтажную коробку и прочно фиксируют.
В спальной комнате диммер можно установить у кровати, а при входе — стандартный выключатель. В такой схеме прибор будет играть роль проходного регулятора света. Такой способ очень удобен при больших площадях помещений.
как выбрать и подключить своими руками
Стремительные темпы развития электронных технологий наполняют наш дом разнообразными приборами. Одним из таких комфортных приборов является диммер. Подключить светорегулятор в дачном доме можно самостоятельно. Хотите узнать как?
Содержание
- Что представляет собой диммер
- Виды и общая схема подключения диммера
- Тип конструкции диммера и его подключение видео
- Виды исполнения диммеров
- Светодиодные и сенсорные диммеры видео
Что представляет собой диммер
Диммер (светорегулятор) представляет собой регулятор мощности нагрузки и используется повсеместно для регулировки интенсивности свечения осветительных приборов различных типов.
Первые диммеры обладали чисто механически способом управления. Поэтому выключатель диммер мог исполнять функцию изменения яркости светового прибора. Современные устройства со встроенными микроконтроллерными регуляторами значительно расширили спектр выполняемых функций. Появились возможности осуществлять следующие функции:
• управления яркостью и интенсивностью свечения
• автоматического включения и отключения с плавной регулировкой
• имитации «эффекта присутствия»
• разнообразных режимов временного мигания или затемнения
• дистанционного управления по общедоступным каналам передачи сигналов.
Виды и общая схема подключения диммера
Существуют два вида светорегуляторов: механический и электронный. Функции электронного диммера основаны на временных характеристиках основных составных элементов. Традиционно светорегуляторы механические и электронные рассчитаны на подключение в качестве нагрузки лампы накаливания или галогенновой лампы.
В современных электронных диммерах элементной базой являются транзисторный и семисторный ключ. Общая схема подключения диммера достаточно проста, поэтому подключить устройство своими руками в дачном доме не вызывает затруднения.

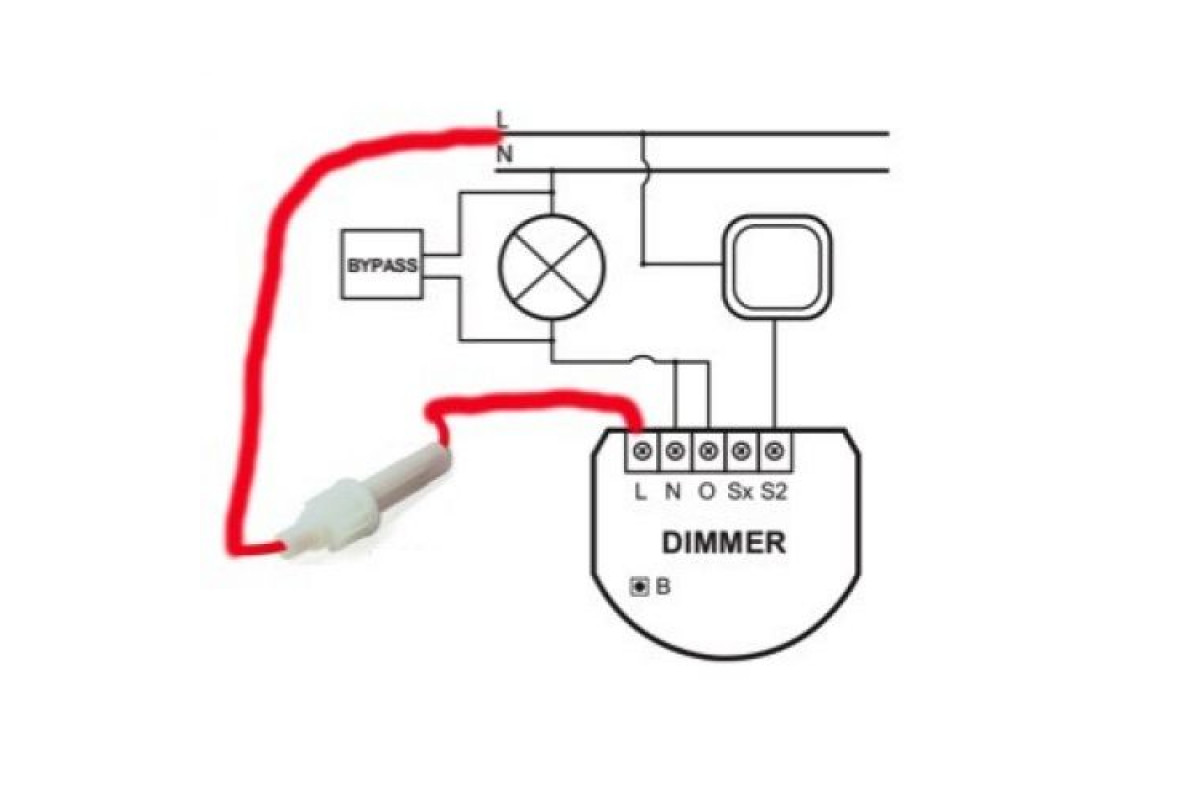

Существует единственное требование по подключению, которое предъявляется производителем светорегуляторов. Это строгое соблюдение полярности подключения. Питающий провод необходимо подключать в клеммник, имеющий обозначение «L», провод, идущий к нагрузке – в оставшийся разъем клеммника.
Для владельцев дачных домов светорегулятор всегда вызывает повышенный интерес. Применение диммеров позволяет значительно экономить электроэнергию в случае забывчивости жильцов или их временного отсутствия.
Поэтому, как выбрать и подключить своими руками диммер будет зависеть от вашего предпочтения и предполагаемых нагрузок. Для регулировки яркости и интенсивности свечения используют традиционные лампы накаливания, галогенные, а также люминесцентные лампы и светодиоды.
Предварительно необходимо определиться с предполагаемыми функциями светорегулятора и выбрать тип конструкции.
Тип конструкции диммера и его подключение
По своей конструкции диммеры разделяют на:
• модульные
• моноблочные
• вмонтированные
Модульный диммер по внешнему виду напоминает автоматический выключатель. Имеется возможность использования с лампами накаливания и светильниками галогенными. Электромонтаж производится в распредщитах, а управление осуществляется кнопкой или клавишным выключателем.
Моноблочный диммер имеет исполнение отдельного компактного блока. Поэтому монтаж предполагает установочное гнездо соответствующих размеров для коробки прибора. Моноблочный светорегулятор удобен к применению в тонких перегородках, где практически отсутствует возможность установки типового выключателя.
Вмонтированные светорегуляторы устанавливаются в стандартную монтажную коробку. Используются повсеместно, благодаря широкому спектру применения, начиная от обычной лампочки и заканчивая галогенными лампами с индуктивной или емкостной нагрузкой.
У диммеров любого типа существует потребность в минимальной нагрузке (это примерно 40Вт). Такая проблема решается установкой дополнительной нагрузки в параллель маломощностной лампы накаливания.
Установка и подключение диммера своими руками представлена в видео.
Конструкции блоков светорегуляторов постоянно совершенствуются и предоставляют потребителям новые исполнения.
Виды исполнения диммеров
По своему технологичному исполнению диммеры различают на:
• поворотно-нажимные
• поворотные
• клавишные
• сенсорные
Диммер поворотный (реостатный) предназначен для регулировки мощности активной нагрузки в дачных домах:
• простых ламп накаливания и галогенных ламп
а также для :
• ТЭНов и нагревателей
• электрических плиток.
Управление поворотным диммером осуществляется плавным изменением положения ручки.
Уровень мощности регулируется от выключенного состояния 0% до максимальной мощности 10%.
Клавишные светорегуляторы похожи на обычные выключатели: при нажатии на клавишу осуществляет включение или выключение, а при удерживании клавиши «плюс» или «минус» в активном состоянии более, чем 3 сек. имеется возможность непосредственной регулировки.
Светодиодные и сенсорные диммеры
С точки зрения экономичности и функциональности, наиболее перспективными в современной светотехнике являются светодиодные и сенсорные диммеры.
Светодиодный диммер предназначены для регулировки интенсивности света в светодиодных лентах и линейках.
Различают способы управления:
• механический, основанный на применении традиционного потенциометра
• электронный, управление осуществляется с использованием сенсорного кольца
• дистанционный, управление происходит с дистанционного пульта управления.
Единственное существенное ограничение при подключении светодиодного диммера в том, что он рассчитан на определенную длину светодиодной ленты.
Заслуженным уважением у владельцев дачных домов пользуются креативные сенсорные диммеры.
Сенсорные диммеры превосходно совмещают функции регулятора яркости освещения и выключателя. Внешняя эффектная панель сенсорного диммера с подсветкой создает респектабельность и оригинальность в интерьере.
Удобство, простота подключения и полная совместимость со всеми существующими типами диммируемых ламп дает полное основание для «светлого» будущего данному виду светорегуляторов.

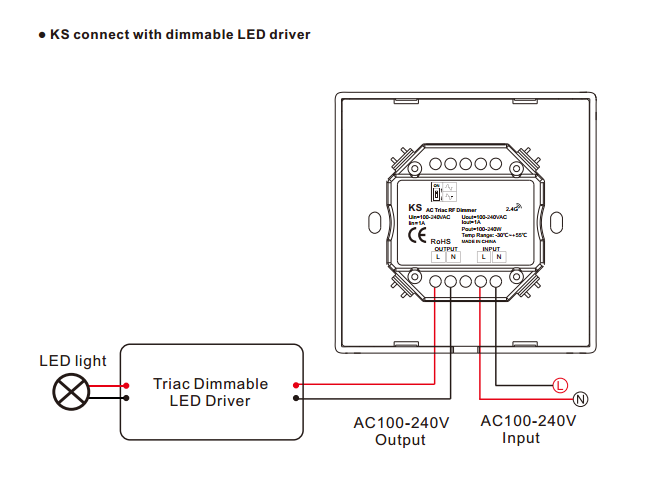

Как подключить диммер для светодиодов с сенсорным управлением, показано в предложенном видео.
Наобилее интересные варианты по теме диммер — как выбрать и подключить своими руками.
Можете ли вы поставить диммер на любой свет? (Узнайте) – Автоматизируйте свою жизнь
Использование диммерного выключателя имеет множество преимуществ, включая экономическую выгоду, улучшенную атмосферу и улучшенный сон.
К счастью, установка диммерного выключателя своими руками — это реальная возможность для любого источника света, и вам следует об этом подумать.
В этой статье мы ответим на некоторые из наиболее часто задаваемых вопросов о диммерных переключателях и проведем вас через процесс их установки.
| Запросы | Объяснение |
| Возможности установки обычного диммера с умным светом? | Однополюсные диммеры, многополосные диммеры, активные диммеры, интеллектуальные диммеры. |
| Можно ли установить интеллектуальный диммер на любой источник света? | Приложения, Bluetooth, Умные домашние устройства, Пульт. |
| Как установить диммер? | Для диммерных выключателей не требуется специальной проводки. Вы можете просто заменить свой старый выключатель света на диммер, если это однополюсная модель, а трехпозиционный диммер можно использовать вместо обычного трехпозиционного выключателя или преобразовать в однополюсный, заглушив один. проводов. |
Содержание страницы
Возможности установки обычного диммера с умным светом?
Определение использования диммера перед установкой обычного диммера в вашем доме может помочь вам избежать проблем с совместимостью в будущем. Стандартные типы диммеров включают в себя:
Однополюсные диммеры
Из одного места однополюсный диммер может управлять одним источником света или группой источников света. Для светильника с одним переключателем управления они используются для замены обычного переключателя.
светильники, подвешенные к потолкуМногопозиционные диммеры
Трехполюсные или четырехполюсные диммеры используются для управления освещением, имеющим несколько переключателей управления. Это распространено в помещении с несколькими входами, поскольку позволяет регулировать свет из разных мест.
Диммеры с электроприводом
Диммеры, подключаемые к розетке, используются для регулировки ламп и другого осветительного оборудования.
Свет подключается к диммеру после того, как диммер установлен в розетке, чтобы можно было изменить яркость светильника.
Интеллектуальные диммеры
Эти относительно новые устройства обладают теми же функциями, что и другие диммеры, но позволяют управлять ими с помощью телефона или другого мобильного устройства. Для большего удобства их можно установить вместо однополюсных, многополюсных или сменных диммеров.
В зависимости от того, какой диммер вы выбрали, вы можете посмотреть, как он будет взаимодействовать с умным светом. Большинство умных лампочек, таких как Phillips Hue, не будут надежно затемняться стандартным диммером.
Умные диммеры — лучший вариант для использования с умным освещением, поскольку они работают вместе и не вызывают проблем с электричеством.
В качестве альтернативы, если вы добавите умный свет к существующему стандартному диммеру, вы сможете управлять яркостью лампы со своего смарт-устройства.
Пока диммер или переключатель оставлены в положении, ваши светильники будут продолжать работать через ваши устройства умного дома, такие как Google Assistant или Amazon Alexa, пока диммер или переключатель оставлены во включенном положении.
Можно ли установить умный диммер на любой источник света?
Интеллектуальный диммер можно установить на большинство светильников, но прежде чем это сделать, необходимо учесть несколько моментов. Во-первых, убедитесь, что лампочка, которую вы используете, диммируется. Не все лампочки можно диммировать, поэтому проверьте упаковку или веб-сайт производителя, чтобы узнать, можно ли диммировать лампочку.
Кроме того, некоторые типы ламп могут быть несовместимы с определенными типами интеллектуальных диммеров. Например, некоторые светодиодные лампы могут неправильно работать с диммерами определенных типов. Важно ознакомиться с рекомендациями по совместимости, предоставленными производителем интеллектуального диммера, и убедиться, что он будет работать с используемым вами типом освещения.
Наконец, важно отметить, что электромонтажные работы могут быть опасными и должны выполняться только лицензированным электриком. Если вам неудобно устанавливать интеллектуальный диммер самостоятельно, лучше нанять профессионала, который сделает это за вас.
Следующее, о чем следует подумать, это способ управления вашим умным диммером. Среди вариантов, которые следует учитывать при покупке, следующие:
Приложения
Умными диммерами можно управлять через приложения для смартфонов, которые позволяют удаленно управлять яркостью и состоянием включения/выключения вашего освещения. Эти приложения обычно подключаются к умному диммеру через соединение Wi-Fi или Bluetooth.
Установив интеллектуальный диммер, вы можете загрузить соответствующее приложение и подключить его к домашней сети.
С помощью приложения вы можете настроить расписание освещения, включать и выключать его удаленно и регулировать яркость по своему вкусу. Некоторые приложения даже позволяют создавать сцены, предопределенные настройки освещения, которые можно активировать одним нажатием.
Большинство приложений для интеллектуальных диммеров также предоставляют данные об использовании и позволяют отслеживать потребление энергии, что упрощает отслеживание и управление потреблением электроэнергии.
Bluetooth
Bluetooth можно использовать для управления интеллектуальными диммерами несколькими способами. Один из способов — использовать приложение для смартфона, которое подключается к умному диммеру через Bluetooth. Приложение позволяет вам контролировать яркость и состояние включения/выключения вашего освещения, устанавливать расписания и создавать сцены.
Еще один способ управления интеллектуальным диммером с помощью Bluetooth — физический пульт дистанционного управления. Некоторые интеллектуальные диммеры поставляются с пультом дистанционного управления, который подключается к диммеру с помощью Bluetooth. Пульт дистанционного управления позволяет регулировать яркость освещения и включать или выключать его без необходимости использования приложения для смартфона.
Также управление по Bluetooth часто используется как альтернатива управлению по Wi-Fi. В то время как Wi-Fi предоставляет более широкий спектр возможностей управления, Bluetooth может быть полезен, когда вы хотите ограничить диапазон управления определенной комнатой или зоной.
Кроме того, это вариант с меньшим энергопотреблением, чем Wi-Fi, что может быть полезно при использовании устройств с батарейным питанием, таких как пульты дистанционного управления.
Устройства для умного дома
Устройства для умного дома могут управлять умными диммерами с использованием протоколов беспроводной связи, таких как Wi-Fi, Bluetooth, Zigbee или Z-Wave. Эти протоколы позволяют устройству умного дома посылать сигналы на умный диммер, который будет регулировать яркость света.
Устройство «умный дом» может отправлять команды умному диммеру, чтобы включить или выключить свет, отрегулировать яркость или изменить цвет света. Это можно сделать с помощью мобильного приложения, голосовых команд или автоматизированных процедур.
Например, если у вас есть умный динамик с голосовым помощником, таким как Amazon Alexa, Google Assistant или Apple Siri, вы можете просто сказать «Алекса, приглуши свет» или «Привет, Google, выключи свет», и умный диммер ответит соответствующим образом.
Точно так же вы можете создать процедуру, которая автоматически выключает свет в гостиной каждый вечер после захода солнца, и вам не нужно ничего делать.
Пульт дистанционного управления
Некоторые интеллектуальные диммеры поставляются со специальным пультом дистанционного управления, который можно использовать для включения и выключения света, регулировки яркости или изменения цвета света.
Эти пульты дистанционного управления используют протоколы беспроводной связи, такие как инфракрасный или радиочастотный, для связи с интеллектуальным диммером.
Как установить диммер?
Руководство по установке диммера На автоматическом выключателе или блоке предохранителей отключите электричество в цепи.
Снова нажмите выключатель, чтобы попытаться включить свет, и, сняв пластину переключателя, используйте тестер напряжения, чтобы убедиться, что провода в коробке не заряжены. Это еще раз проверит, что он был выключен.
Чтобы отделить переключатель от коробки, используйте отвертку с крестообразным шлицем после снятия крышки переключателя с помощью плоской отвертки.
Еще раз, используя отвертку, удалите винты, удерживающие электрические провода со стороны переключателя.
Затем отделите проводку от выключателя. Цвета и расположение проводов на старом выключателе следует тщательно запомнить, поскольку они будут иметь решающее значение на следующем этапе.
Согнув провода к противоположным углам коробки, вы можете разделить их. Заземляющий провод следует отсоединять последним, если выключатель заземлен.
Там будет три провода
Черный, белый и заземляющий провод, который может быть изготовлен из оголенной меди или иногда с зеленой изоляцией.
Выберите разноцветные провода и прикрепите их к диммеру с помощью острогубцев так же, как вы сделали это с выключателем.
Если ваши провода сделаны из твердой меди, с помощью плоскогубцев сделайте петлю на конце провода и оберните ее вокруг винта сбоку диммирующего устройства.
Убедитесь, что провод плотно закреплен под винтом и не выходит за край винта, когда вы его затягиваете.
Если настенный провод состоит из нескольких меньших проводов, осторожно скрутите концы каждого провода, чтобы сделать их «целыми», с помощью плоскогубцев, прежде чем продолжить в том же направлении.
Прикроватные лампы D2 и световая полоса Yeelight создают невероятное освещение в спальне.После подсоединения проводов можно аккуратно согнуть лишний провод и спрятать диммер в электрическую коробку.
Если вам нужно принудительно установить переключатель на место, действуйте осторожно, чтобы провода не ослабли и не порвались.
Установите пластину переключателя, затянув винты, которыми переключатель крепится к коробке.
Вы обнаружите, что положение пластины над распределительной коробкой можно изменить, слегка повернув винты переключателя внутри коробки.
После установки крышки перезапустите выключатель или предохранитель и проверьте свою работу.
Часто задаваемые вопросы
Совместимы ли диммерные выключатели со всеми источниками света?
Стандартные диммеры можно использовать с большинством светильников, в том числе с лампами накаливания и галогенными лампами. Узнайте, требуется ли вашему осветительному прибору сетевое напряжение или низкое напряжение. Установка рельсового и рельсового освещения с лампами накаливания на диммерные выключатели позволяет точно контролировать интенсивность освещения. Также рекомендуется диммер сетевого напряжения. Проще говоря, низковольтное освещение не может управляться линейными выключателями.
Что произойдет, если вы поместите диммер на нерегулируемый свет?
Короче говоря, вы не можете регулировать яркость светодиодных ламп, которые не диммируются. Включение нерегулируемых ламп в схему диммера приведет к тому, что они будут мерцать или работать с полной интенсивностью.
Точно так же они, вероятно, будут терять власть быстрее.
Требуется ли какая-либо специальная проводка для диммерных выключателей?
Для установки диммера не требуется никаких специальных проводов. Вы можете просто заменить свой старый выключатель на диммер, если это однополюсная модель, или использовать 3-позиционную модель в качестве однополюсного блока, заглушив один из проводов.
Заключение
- Существует несколько вариантов диммеров. Стандартные диммеры
- не работают должным образом с интеллектуальными источниками света. Умные диммеры
- лучше всего работают с умным освещением. Приложения
- , Bluetooth, устройства умного дома и пульты дистанционного управления используются для управления умными диммерами.
- Установка диммеров не требует специальной проводки.
Другие статьи
Достаточно ли скорости 1000 Мбит/с для игр? [Отвечено!]
Черный экран телевизора Samsung со звуком [Easy Fix]
Как зарядить AirPods без чехла? (Узнать)
Как установить диммер
Как установить диммер; советы и инструкции по подключению для установки или установки диммерного выключателя света и замены существующего выключателя света на диммерный выключатель.
Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь, чтобы получить дополнительную информацию.
См. также наш проект по новым цветам проводки и кабелей.
ПОЖАЛУЙСТА, СМОТРИТЕ НАШ ПРОЕКТ В ЧАСТИ P СТРОИТЕЛЬНЫХ НОРМ ДЛЯ ИНФОРМАЦИИ О ЭЛЕКТРОУСТАНОВКАХ САМ. Убедитесь, что вы изолировали все цепи, над которыми вы работаете.
Диммерные выключатели — это название, используемое для пластинчатых выключателей, которые позволяют вам контролировать яркость света. Это достигается путем регулирования величины тока, протекающего по цепи.
Самая простая и, следовательно, самая дешевая разновидность выключателя — это простой диск, который вы поворачиваете, чтобы щелкнуть, и поворачиваете дальше, чтобы сделать свет ярче. Очевидно, обратное верно для затемнения и выключения. Заменить обычный односторонний выключатель диммером несложно.
Существующий односторонний 1-клавишный выключатель света
Внутренняя проводка существующего 1-клавишного 1-клавишного выключателя света
Механизм диммера
Вы найдете красный и черный провод, подключенный к выключателю (или коричневый и синий провод для нового цвета проводки). Оба эти провода находятся под напряжением при повторном подключении цепи. (см. лампочки и выключатели) Хотя их там не было, мы добавили к черному проводу красный индикатор. Если у вашего коммутатора есть металлическая лицевая панель, на ней также должен быть зелено-желтый провод заземления.
Этот заземляющий провод должен быть подсоединен к металлической коробке в стене, называемой патресной коробкой. Если лицевая панель пластиковая, нет необходимости в этом коротком отрезке заземляющего провода. Маленькие винты откручиваются, чтобы освободить провода, и они снова подключаются в диммерном переключателе к соответствующим клеммам.
