Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею

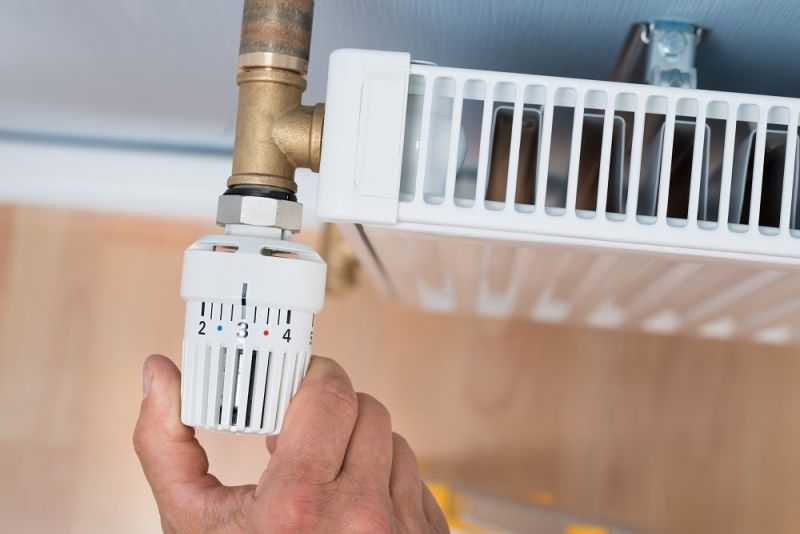

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.

Регуляторы температуры следует устанавливать на такие батареи:

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Конструкция любого терморегулятора состоит из двух основных элементов:

1. Термоклапана (термостатического вентиля).
2. Термоэлемента.

Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.

В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.

• основания;
• крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
• цилиндра;
• теплового агента;
• шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном».Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Установка терморегулятора danfoss на батарею. Danfoss терморегулятор — инструкция по эксплуатации

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

• RTS — сильфон жидкостный;
• RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
• RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

• Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Терморегулятор на батарею danfoss. Danfoss терморегулятор — инструкция по эксплуатации

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Установка термоголовки на радиатор с нижним подключением. Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

• DANFOSS;
• HERZ ARMATUREN;
• OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Как правильно установить термоголовку на радиатор. Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

Видео как подключить термостат батареи

Установка, монтаж терморегулятора отопления недорого в Москве, Одинцово. Цена и сроки. ОВК-Сервис.

НАПИСАТЬ НАМ



Установка терморегулятора — наш ответ растущим тарифам!

Для регулирования температуры в помещении наиболее рационально использование автоматических терморегуляторов, имеющих неоспоримые преимущества перед традиционными устройствами запорно-регулирущей арматуры, такими как шаровой кран и конусный вентиль.

Особенно актуальным такое устройство оказывается в ситуации постоянно растущих тарифов на услуги ЖКХ.

Достоинства терморегуляторов

Современные терморегуляторы обладают эргономичным дизайном, отлично вписывающимся в интерьер помещения;

Терморегуляторы достаточно просто монтируются как в новых, так и в уже действующих системах отопления. Могут эксплуатироваться без профилактики и техобслуживания на протяжении всего срока службы, который благодаря простой и надёжной конструкции может достигать несколько десятков лет;

Отпадает нужда в постоянном открывании/закрывании окон для регулирования температуры в помещении;

Терморегуляторы рассчитаны на работу в температурном диапазоне от 5 °С до 27°С. Необходимая температура устанавливается на любом значении этого диапазона и поддерживается с точностью до 1°С;

При попадании в помещение прямых солнечных лучей или при наличии включенных электроприборов терморегулятор исключит лишнее нагревание воздуха;

Используя терморегуляторы в автономных системах отопления, вы обеспечите экономию топлива до 25%!

Установка терморегуляторов наиболее оправдана в системах отопления частных домов и коттеджах, где важна выровненность комфортной температуры по этажам. Кроме этого, достигается максимальная экономия энергоносителей.
В условиях централизованного отопления (квартиры), терморегулятор незаменим для плавного регулирования температуры воздуха.

Установка терморегуляторов в Москве, Одинцово

Эта процедура выполняется специалистами ОВК-Сервис всего за 4 шага:

1. Радиатор отсоединяется от системы отопления и сливаются остатки воды. Существующий кран (вентиль) также снимается.

2. Терморегулятор устанавливают способом резьбового соединения. Регулятор вкручивают в отверстие радиатора, через которое поступает теплоноситель. В зависимости от конструкции и местоположения радиатора отопления, термостат может монтироваться в наиболее удобном месте: сверху или снизу, справа или слева от радиатора без снижения потребительских качеств.

Важно! При однотрубной системе отопления обязательно устанавливается байпас (труба-перемычка), чтобы теплоноситель циркулировал даже при отключенном радиаторе!

3. Устанавливается термостатический элемент. Он должен располагаться строго горизонтально, так как от этого зависит точность и качество работы термостата.

4. Проводится регулировка и настройка прибора согласно рекомендациям компании-производителя.

Цены на установку терморегулятора на радиатор (батарею) отопления




Услуга	Цена

Установка радиаторного терморегулятора	750 руб/шт
Установка радиаторного терморегулятора при установке (замене) радиатора отопления	500 руб/шт
Монтаж перемычки (байпаса)	Цена договорная




Сделать заявку на установку терморегуляторов можно по телефонам +7(499)390-84-44; +7(925)370-50-83

---




Виды терморегуляторов

Механические.

Рабочее вещество — парафин или стеарин.
Достоинства: надежно и недорого.
Недостатки: Задержка регулировки температуры в связи с тепловой инерцией термоэлемента.

Жидкостные.

Рабочее вещество – спирт или масло.
Достоинства: высокая точность измерения температуры окружающего воздуха (погрешность измерения не более 1,5°С).
Недостатки: малая скорость отклика на перепад температуры.

Газонаполненные.

Рабочее вещество – сжиженный газ.
Достоинства: самый быстрый терморегулятор (срабатывает при изменении температуры воздуха на 2-4°С).
Недостатки: стоимость относительно других терморегуляторов.

Программируемые.

Серьёзный многофункциональный прибор, применяемый для автономных систем отопления. Осуществляет контроль температуры теплоносителя, управляет работой циркуляционного насоса, нагрузкой отопительного котла и собирает информацию от выносных датчиков, установленных во всех отапливаемых помещениях.

---

Монтаж отопления – наша профильная задача, которую мы выполняем с максимальным эффектом. Оставляйте заявки или звоните +7(499)390-84-44; +7(925)370-50-83, чтобы получить бесплатное консультирование прямо сейчас. Доверьтесь профессионалам: вы будете приятно поражены стоимостью и качеством!



Звоните нам ежедневно ‭+7 (966) 117-17-03

W1209 12V -50° to 110°C Цифровой модуль контроллера температуры термостата Инструкция по установке и эксплуатации – Envistia Mall Support

это недорогой, но очень функциональный контроллер термостата. Этот модуль интеллектуально управляет питанием большинства типов электрических устройств на основе температуры, измеряемой входящим в комплект высокоточным дистанционным датчиком температуры NTC.

Охладитель, нагреватель или вентилятор подключаются к источнику питания через контакты реле K0 и K1, а уставки включения/выключения температуры программируются в W1209 с помощью встроенных кнопок Set, увеличения и уменьшения и дисплея. Затем контакты реле размыкаются и замыкаются, действуя как выключатель питания для охладителя/нагревателя, в зависимости от температуры, измеренной датчиком температуры NTC (входит в комплект модуля) и заданных значений, запрограммированных в контроллере W1209. 3 переключателя используются для настройки параметров, включая температуру включения и выключения. Встроенное реле может переключать до 125 В переменного тока или 14 В постоянного тока при 20 А. Температура отображается в градусах Цельсия на 3-разрядном дисплее, а текущее состояние реле — на встроенном светодиоде.

Обратите внимание, что источник питания должен быть подключен к контактам реле K0/K1, реле не подключено к вспомогательному питанию 12 В. Если ваше устройство работает от сети 12 В, для обоих устройств можно использовать один и тот же источник питания (см. второй чертеж межсоединений ниже), в противном случае для питания вашего устройства следует использовать отдельный источник питания, как показано на приведенном ниже чертеже межсоединений.

Чертеж соединения при использовании источника питания 12 В постоянного тока для питания W1209 и отдельного источника питания для питания нагрузки:

Чертеж соединения при использовании одного источника питания 12 В постоянного тока для питания как W1209, так и нагрузки:

Использование W1209 с аккумулятором 12 В и генератором переменного тока или генератором

Максимальное входное опорное напряжение не должно превышать 12 В. В таких приложениях, как автомобиль или жилой дом, где напряжение аккумуляторной батареи может превышать 12 В, для ограничения напряжения до 12 В следует использовать схему регулятора, такую ​​как стабилитрон 1N5349A и последовательный резистор в диапазоне 20 Ом 1 Вт. На схеме ниже показано, как должны быть подключены резистор и диод:

Цепь регулятора резистора/диода 12 В

В качестве альтернативы, понижающий преобразователь напряжения 12 В в 9 В с входом преобразователя, подключенным к батарее, и выходом к W1209 обеспечит стабильное регулируемое питание 9 В постоянного тока для W1209.

Все настройки программы хранятся в энергонезависимой памяти и сохраняются при отключении питания модуля.

W1209

Пример рабочих настроек

 1) Установите P0 на C для охлаждения, P1 (гистерезис) на 2 градуса и уставку на 30C, с вентилятором, подключенным к источнику питания вентилятора одним из соединений (горячим или заземление), подключенное через контакты реле К0/К1. Когда температура, измеряемая датчиком, поднимается до 30°С  ⁽¹⁾ , вентилятор включится для охлаждения. Когда температура упадет ниже 28°C (заданное значение 30°C – гистерезис 2°C  ⁽¹⁾ ), вентилятор выключится.

2) Установите P0 на H для нагрева, P1 на 1 градус и уставку на 15C, при этом нагревательный элемент подключается к источнику питания через контакты реле K0/K1. Когда температура упадет до 15С, включится обогреватель. Когда температура поднимется выше 16°C (уставка 15°C + гистерезис 1°C), нагреватель выключится.

W1209

Технические характеристики
• Диапазон контроля температуры: от -50° до 110°C
• Разрешение при температуре от -9,9° до 99,9°: 0,1°C; 1°C свыше 99,9°
• Точность измерения: 0,1°C; Точность управления: 0,1 °C
• Частота обновления: 0,5 секунды
• Входное вспомогательное питание (пост. ток): 9–12 В
  Максимальное входное вспомогательное напряжение не должно превышать 12 В. В таких приложениях, как автомобиль или дом на колесах, где напряжение аккумуляторной батареи может превышать 12 В, следует использовать схему регулятора, такую ​​как стабилитрон 1N5349 и последовательный резистор, для ограничения напряжения до 12 В
• Измерительный вход: NTC (10K 0,5%)
• Водонепроницаемый датчик: кабель 0,5 м
• Выход: 1-канальный релейный выход, макс. ток 20 А Максимальный ток: ~65 мА
Требования к окружающей среде:
• Температура: от -10° до 60°C; Влажность: 20-85%
Размеры:
• 48 мм x 40 мм x 14 мм (ДxШxВ)
W1209 Размеры модуля
Отображение текущей температуры:

Если подать питание на модуль без подключенного датчика, на нем отобразится «LLL». Когда вы подключаете датчик, он по умолчанию отображает текущую температуру в градусах Цельсия. В любом другом режиме отсутствие каких-либо действий в течение примерно 5 секунд приведет к тому, что термостат вернется к этому дисплею по умолчанию.

Установка температуры срабатывания:

Для установки температуры срабатывания нажмите кнопку с надписью «SET». Дисплей будет мигать. Теперь вы можете установить температуру срабатывания с шагом 0,1°C с помощью кнопок «+» и «-». Если ни одна кнопка не будет нажата в течение примерно 2 секунд, температура срабатывания будет сохранена, а дисплей вернется к текущей температуре.

НАСТРОЙКА РАБОЧИХ ПАРАМЕТРОВ

Таблица рабочих параметров и значений

Подробное описание каждого параметра см. ниже.

Code	Description	Setting Range	Default
P0	Heating/Cooling Mode	H/C	C
P1	Гистерезис (разница возврата) градусов	0. 1C to 40C	2C
P2	Set Upper Temperature Limit (Degrees)	-50C to 110C	110C
P3	Set Lower Temperature Limit (Degrees)	-50C до 110C	-50C
P4	Коррекция смещения температуры (калибровка) Степени	-15C до +15C	0
P5	0
P5	0
P5	.0114 0-10 минут	0
P6/P7	Высокая температурная тревога (градусы)	-50C до +110C	+100C
P8	. Также факт, также факт, также проводятся на пресс +и факты, также факт, и можно ФИКТАРИ. в течение 5 секунд)	C/H	C


Для установки любого параметра сначала нажмите кнопку «SET» и удерживайте не менее 5 секунд. Теперь на дисплее должно отображаться «P0». Это представляет параметр P0. Нажатие кнопок «+» или «-» циклически переключает различные параметры (от P0 до P6). Нажатие кнопки «SET» во время отображения любого из параметров позволит вам изменить значение этого параметра с помощью кнопок «+» и «-» (см. ниже). После завершения настройки параметра нажмите кнопку установки, чтобы выйти из этой опции. Если никакие кнопки не будут нажаты в течение примерно 5 секунд, термостат выйдет из опций параметров и вернется к отображению температуры по умолчанию.

Установка параметра охлаждения или обогрева P0:

Параметр P0 имеет две настройки, C и H. Если установлено значение C (по умолчанию), реле срабатывает при достижении заданного значения температуры. Используйте эту настройку при подключении к системе кондиционирования воздуха. При установке на H реле обесточивается при достижении температуры. Используйте эту настройку при управлении нагревательным устройством.

Установка параметра гистерезиса P1:

Задает, насколько сильно должно измениться температура, прежде чем реле изменит состояние. Например, если вы установите значение гистерезиса на 1°C и желаемую температуру на термостате на 20°C, реле будет деактивировано при 21°C (20°C+1°C)  ⁽¹⁾ . Реле снова активируется, когда температура падает до 20°C. Установка этого гистерезиса на более высокое значение помогает предотвратить постоянное срабатывание термостата, когда температура дрейфует около температуры срабатывания.

Настройка гистерезиса используется, чтобы избежать постоянного включения и выключения устройства (колебаний) около температуры срабатывания. Именно так обычно работают домашние термостаты, поскольку домашним системам отопления и охлаждения сложно постоянно включать и выключать циклы. С другой стороны, что-то вроде нагревателя для аквариума прекрасно работает без гистерезиса, чтобы поддерживать как можно более постоянную температуру.

⁽¹⁾   ПРИМЕЧАНИЕ:   В зависимости от версии микропрограммы вашего модуля гистерезис либо вычитается из уставки температуры, либо прибавляется к ней. Например, когда P0 = «C», гистерезис (P1) установлен на «2», а уставка равна 28, либо реле сработает на 28 и деактивируется, либо на 26 (уставка – гистерезис), либо сработает на 30 ( уставка + гистерезис) и деактивировать на 28. Быстрая проверка подтвердит, какая версия прошивки установлена ​​на вашем модуле.

Установка верхнего предела параметра термостата P2:

Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве защитной остановки, чтобы пользователь модуля не установил слишком высокую температуру.

Например, если вы используете W1209 для управления температурой в аквариуме, вы можете установить P2 на 30°C, чтобы снизить вероятность слишком высокой температуры и гибели рыб.

Установка нижнего предела параметра термостата P3:

Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве защиты от случайной установки пользователем чрезмерно низкой температуры срабатывания.

Параметр коррекции смещения температуры (калибровка) P4:

Если вы обнаружите разницу между отображаемой температурой и фактической температурой (например, если датчик температуры находится на длинном кабеле), вы можете сделать это незначительно. поправки к показаниям температуры с этим параметром. Калибровка позволяет регулировать температуру с шагом 0,1° как в положительную, так и в отрицательную сторону.

Настройка параметра задержки срабатывания P5:

Этот параметр обеспечивает задержку между достижением заданной температуры и включением или выключением реле. Этот параметр может варьироваться от 0 до 10 минут с шагом в 1 минуту. Например, если вы установите 1 минуту, реле активируется до одной минуты после достижения заданной температуры.

Установка параметров аварийного сигнала высокой температуры P6 и P7:

Установка аварийного сигнала в положение ON с помощью параметра P6 и установка значения температуры для этого параметра с помощью P7 приведет к отключению реле, когда температура достигнет этого значения. . На дисплее также будет отображаться «ЧЧЧ» или «—», чтобы указать на состояние тревоги. Реле не включится повторно, пока температура не упадет ниже этого значения. По умолчанию для P6 установлено значение OFF.

ПРИМЕЧАНИЕ. В некоторых версиях встроенного ПО значение аварийного сигнала температуры устанавливается через P6 и не имеет параметра P7. В других версиях встроенного ПО в качестве версии сигнализации используется P7, а P6 не используется. Если вы не можете установить значение с одним из параметров, попробуйте другой.

Сброс до заводских настроек по умолчанию P8

Некоторые версии прошивки W1209 включают параметр P8, который сбрасывает его до заводских настроек по умолчанию. Если в вашей модели доступен P8, значением по умолчанию является C. Чтобы восстановить заводские значения по умолчанию, измените значение на H с помощью кнопки + или –. Нажмите и удерживайте кнопку «Установить». Когда он вернется к настройке температуры по умолчанию, он будет сброшен до заводских значений по умолчанию.

Не все версии прошивки включают P8. Если у вас нет, для сброса W1209 нажмите и удерживайте кнопки + и — одновременно. Через 5 секунд он сбросится к заводским настройкам.

ДРУГИЕ РЕФЕРЕНЦИИ W1209:

Контроллер температуры W1209 протестирован на Китайские электронные продукты протестированы блог (включает принципиальную схему W1209): https://chinese-electronics-products.com/pblogspot. w1209-температурный-контроллер-тестированный.html

Ответы на часто задаваемые вопросы об использовании и эксплуатации W1209 см. в статье

Контроллер температуры W1209, вопросы и ответы .

Инструкции по сборке корпуса (корпуса) из акрилового пластика W1209 см. здесь: Инструкции по сборке корпуса контроллера температуры W1209.

В этом видео от Robojax представлены хорошие примеры подключения контроллера W1209 к источнику питания и нагрузке и настройки его параметров:

Copyright © Envistia Mall, 2017-2022

www.envistiamall.com

EM-THERM-0004

Источник 1 Серия 1 THE1 Серия 900

Бытовые термостаты Source1 серии THE предлагают максимум возможностей по минимальной цене. Они поставляются со всеми функциями, которые вы ожидаете, по невероятно низкой цене. Большой и простой для чтения экран с жирным ЖК-шрифтом отличает термостаты Source One THE от остальных. Его великолепный внешний вид и надежная работа будут радовать вас долгие годы.

S1-THEC11NS, S1-THEC11P5S, S1-THEh31NS, S1-THEh31P5S, S1-THEU21P7S, S1-THEU22P7S

• Большой ЖК-дисплей
• Простота в эксплуатации
• Режимы обогрева, выключения и охлаждения
• Вкл. , автоматические режимы вентилятора
• Работает с тепловыми насосами
• Температура в помещении и заданная температура отображаются
• Уставки никогда не теряются при сбое питания
• Полностью электронный для точного и быстрого контроля температуры
S1-THEC11NS

[Руководство и установка][Приложение]

S1-THEC11NS предлагает базовые операции с оборудованием HVAC по доступной цене. Работая от системного питания 24 В или от 2 батареек типа АА (входят в комплект), S1-THEC11NS совместим с большинством оборудования, включая милливольтовые системы. Передний загрузочный отсек упрощает замену аккумуляторов. Отдельные клеммы RC и RH позволяют легко модернизировать старые системы с двумя трансформаторами.

• 1-ступенчатый термостат нагрева/1-ступени охлаждения
• Работает с тепловыми насосами, газовым электричеством или водяным отоплением
• Совместимость с 2, 3, 4 или 5 проводами
• Уставки никогда не теряются при сбое питания
• Полностью электронный для точного и быстрого контроля температуры
• Отдельные клеммы RC и RH
• Работает от батареи
• Совместимость с системами 24 В переменного тока, постоянного тока и милливольта
• Питание от батареи или системы
• *Не управляет вспомогательным источником тепла
• Большой ЖК-дисплей
• Температура в помещении и заданная температура отображаются
• Простота в эксплуатации
• Обогрев/Выкл/Охлаждение — Вентилятор Вкл/Вентилятор Авто
S1-THEC11P5S

[Руководство][Установка][Отправить]

Термостат S1-THEC11P5S предлагает основные операции с оборудованием HVAC с возможностью запуска 5+2-дневной программы по доступной цене. Работая от системного питания 24 В или от 2 батареек типа АА (входят в комплект), S1-THEC11P5S совместим с большинством оборудования, включая милливольтовые системы. Передний загрузочный отсек упрощает замену аккумуляторов. Отдельные клеммы RC и RH позволяют легко модернизировать старые системы с двумя трансформаторами. Очень большой ЖК-дисплей и встроенная подсветка ЖК-дисплея обеспечивают удобочитаемость в условиях низкой освещенности.

• 5+2 Программируемый
• 1-ступенчатый термостат нагрева/1-ступени охлаждения
• Работает с тепловыми насосами, газовой электрикой или водяным отоплением.
• Совместимость с 2, 3, 4 или 5 проводами
• Уставки никогда не теряются при сбое питания
• Полностью электронный для точного и быстрого контроля температуры
• Отдельные клеммы RC и RH
• Работает от батареи
• Совместимость с системами 24 В переменного тока, постоянного тока и милливольта
• Питание от батареи или системы
• *Не управляет вспомогательным источником тепла
• Большой ЖК-дисплей
• Температура в помещении и заданная температура отображаются
• Простота в эксплуатации
• Обогрев/Выкл/Охлаждение — Вентилятор Вкл/Вентилятор Авто
S1-THEh31NS

[Руководство по установке] [Приложение]

Термостат S1-THEh31NS предлагает основные операции с тепловым насосом по доступной цене. Работая от системного питания 24 В или от 2 батареек типа АА (входят в комплект), S1-THEh31NS совместим с оборудованием с тепловым насосом. Передний загрузочный отсек упрощает замену аккумуляторов.

• 2-ступенчатый термостат нагрева/1-ступени охлаждения
• Работает с тепловыми насосами
• Выключатель и индикатор управления дополнительным нагревом
• Аварийный режим обогрева
• Уставки никогда не теряются при сбое питания
• Полностью электронный для точного и быстрого контроля температуры
• Питание от батареи или 24 В переменного тока
• Большой ЖК-дисплей
• Температура в помещении и заданная температура отображаются
• Простота в эксплуатации
• Обогрев/Выкл/Охлаждение — Вентилятор Вкл/Вентилятор Авто
S1-THEh31P5S

[Руководство][Установка][Отправить]

Термостат S1-THEh31P5S предлагает основные операции с тепловым насосом с возможностью запуска 5+2-дневной программы по доступной цене. Работая от системного питания 24 В или от 2 батареек типа АА (входят в комплект), S1-THEh31P5S совместим с тепловым насосом. Передний загрузочный отсек упрощает замену аккумуляторов. Очень большой ЖК-дисплей и встроенная подсветка ЖК-дисплея обеспечивают удобочитаемость в условиях низкой освещенности. Вспомогательный переключатель управления нагревом позволяет вручную активировать электрический нагреватель 2-й ступени.

• 5+2 программируемый
• 2-ступенчатый термостат нагрева/1-ступени охлаждения
• Работает с тепловыми насосами
• Выключатель и индикатор управления дополнительным нагревом
• Аварийный режим обогрева
• Уставки никогда не теряются при сбое питания
• Полностью электронный для точного и быстрого контроля температуры
• Питание от батареи или 24 В переменного тока
• Большой ЖК-дисплей
• Температура в помещении и заданная температура отображаются
• Простота в эксплуатации
• Дисплей с подсветкой
• Обогрев/Выкл/Охлаждение — Вентилятор Вкл/Вентилятор Авто
S1-THEU21P7S

[Руководство][Установка][Отправить]

Термостат S1-THEU21P7S предлагает отличный набор функций, таких как 7-дневное программирование, по доступной цене. Работая от сети 24 В, S1-THEU21P7S совместим с газоэлектрическим и тепловым насосным оборудованием и предназначен для нового жилищного строительства. Очень большой ЖК-дисплей и встроенная подсветка ЖК-дисплея обеспечивают удобочитаемость в условиях низкой освещенности. Инструкции по расширенным операциям напечатаны на внутренней стороне дверцы для удобства.

• Программируется на 7 дней
• 2-ступенчатый термостат нагрева/1-ступени охлаждения
• Работает с газовыми электрическими и тепловыми насосами
• Индикатор дополнительного нагрева
• Уставки никогда не теряются при сбое питания
• Полностью электронный для точного и быстрого контроля температуры
• Система с питанием 24 В
• Большой ЖК-дисплей
• Температура в помещении и заданная температура отображаются
• Простота в эксплуатации
• Дисплей с подсветкой
• Обогрев/Выкл/Охлаждение — Вентилятор Вкл/Вентилятор Авто
S1-THEU22P7S

[Руководство][Установка][Отправить]

Термостат S1-THEU22P7S предлагает отличный набор функций, таких как 7-дневное программирование, по доступной цене.
