Двускатная крыша дома своими руками

Двускатная конструкция крыши очень удобна как в монтаже, так и в ее эксплуатации. Такая конструкция может служить не только надежным покрытием дома, но и стать дополнительной комнатой, если выбрать правильное ее внутреннее устройство и оптимальный угол скатов. Двускатная крыша дома своими руками может быть установлена в том случае, если есть навыки в работе с деревом и базовые понятия об инженерных схемах конструкции, а также при наличии помощников, готовые принять участие в этом достаточно трудоемком процессе.

Двускатная крыша дома своими руками

Существует несколько видов конструкций двускатных крыш, и прежде чем определиться и выбрать нужную, необходимо подумать над тем, что будет располагаться под крышей — просто чердак или жилое помещение.

Под двускатной крышей может быть организовано и жилое помещение

Двускатная крыша дома своими руками — варианты конструкций

Двускатные крыши могут иметь висячую или наслонную конструкцию. Они различаются между собой расположением подпорных и крепежных элементов.

 Возводите двускатную крышу своими руками?

 Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

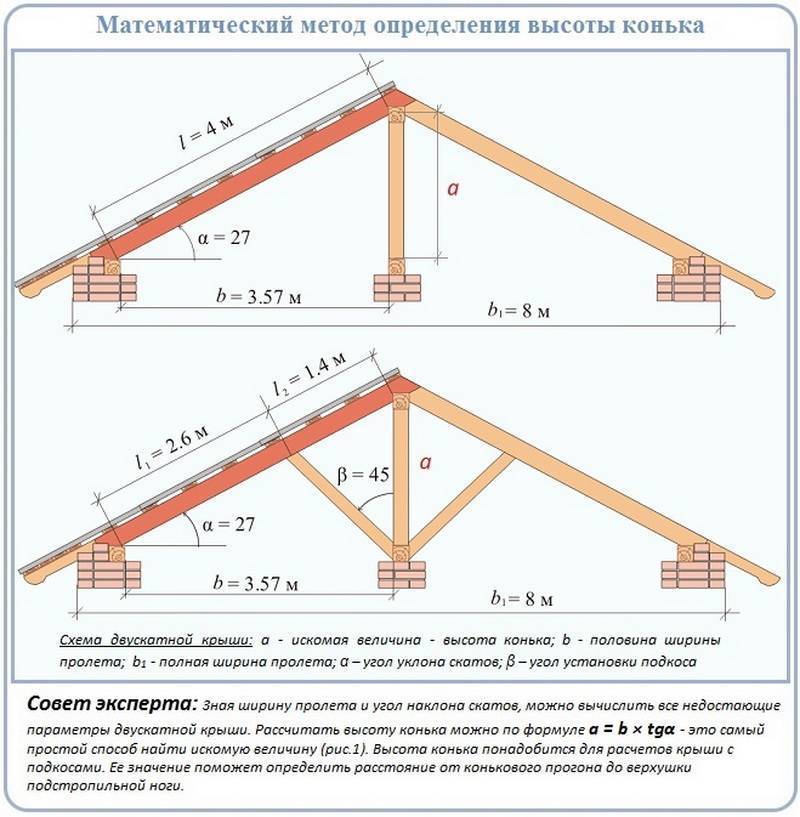

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

Укажите запрашиваемые значения и нажмите
«ПОКАЗАТЬ ЗАВИСИМОСТЬ ВЫСОТЫ КОНЬКА ОТ УГЛА НАКЛОНА СКАТА»

РАССТОЯНИЕ ОТ ЛИНИИ МАУЭРЛАТА ДО ТОЧКИ ПРОЕКЦИИ КОНЬКА (в метрах)

УГОЛ УКЛОНА СКАТА КРЫШИ (в градусах)

Видео: основные элементы стропильной системы крыши

Висячая стропильная конструкция крыши

Если в доме отсутствуют капитальные перегородки, и стропильная система будет опираться только на боковые стены, то используется более легкая висячая конструкция крыши.   Она может использоваться в том случае, если расстояние между стенами составляет от 6 до 14 м. Так или иначе, висячие стропила дают достаточно большую нагрузку на боковые капитальные стены, поэтому, чтобы ее снизить, применяют различные горизонтальные или диагональные соединительные элементы. Они скрепляют между собой стропила и имеют различные названия: подкосы, затяжки, бабка или ригель.

Основные схемы висячей стропильной конструкции

Поддерживающие систему элементы могут быть закреплены к стропилам или коньковой балке в любом месте системы. Например, затяжки, установленные в нижней части стропил, могут быть использованы  как балки перекрытия строения.

Нужно отметить, что для стропил и затяжек нужно выбирать достаточно толстые заготовки, тем более, если на чердаке будет расположено жилое помещение. Доски для стропил выбираются размером ориентировочно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.

Крепление стропил и затяжек к мауэрлату

Монтаж стропильной висячей системы проводится последовательно:

• На несущие противоположные стены строения настилается гидроизоляционный материал — обычно это рубероид в несколько слоев.
• Сверху него закрепляется анкерами мауэрлат. Это мощный брус, на который будут опираться и закрепляться стропила. На него же укладывается стягивающий брусок, который также будет являться балкой перекрытия. Обычно размер для мауэрлата выбирается брус сечением в 120 × 120 или 150 × 150 мм.
• Далее на расстоянии друг от друга в 500 ÷ 600 см встык к мауэрлату, на несущую стену, укладываются балки чердачного перекрытия.
• Для удобства и безопасности дальнейшей работы на балки перекрытия укладывается дощатый настил. Получится отличная площадка, на которой можно будет скреплять стропила между собой.
• Стропила могут скрепляться двумя способами. В первом из них углы этих элементов срезаются под выбранным углом и скрепляются деревянными накладками или крепежными пластинами.
• Во втором случае на концах стропил вырезаются пазы в полдерева, которые накладываются друг на друга и скрепляются болтом. Для жесткости детали могут быть скреплены ригелем. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов — этот способ называется креплением внахлест.

Способы крепления пары стропил между собой

• Когда будет скреплены первые два стропила, их необходимо тщательно выставить на мауэрлате, так как от этого будет зависеть ровность выставления и закрепления всех остальных стропил.
• Для того чтобы первые и последующие пары устанавливались правильно, в них вырезается паз, который позволит плотно встать стропилу на мауэрлат.

Паз на стропиле для стыковки с мауэрлатом

• Кроме пазового соединения, для жесткости установки стропил используют металлические уголки, которыми они фиксируются к мауэрлату с помощью саморезов.
• После установки первой пары противолежащих стропил, второй устанавливают такую же «связку» с другой стороны строения.
• От одной пары к другой поверху натягивается шнур — он и станет уровнем, по которому можно будет равнять остальные стропильные пары.

 Крепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

А про, то как крыть крышу профнастилом — читайте на нашем портале.





• После того как стропила будут установлены, их скрепляют между собой коньковым брусом, который устанавливают снизу.

Коньковый брус, соединяющий стропила

• Далее, на стропила монтируют затяжки. Если чердачное помещение будет жилым, то затяжки располагают высоко, чтобы впоследствии они стали основой для потолка.
• Если же помещение будет обычным чердаком, то затяжки могут быть установлены и ниже или использованы другие усиливающие элементы, например, стойки или откосы, которые соединяют стропила и балки перекрытия.

Для усиления конструкции могут применяться и другие элементы

• Для жесткости конструкции все соединения закрепляются не только гвоздями или саморезами, но и усиливаются металлическими пластинами, уголками и скобами.
• После того как стропильная система будет закончена, доски пола чердака прикручиваются или прибиваются к перекрывающим балкам, а далее можно переходить к обустройству кровли.

Видео: монтаж висячей стропильной системы

Наслонная конструкция двускатной крыши

В том случае, когда в здании имеются внутренние капитальные перегородки, то для него больше подойдет наслонная стропильная система, так как она может иметь упор не только боковые несущие стены, но и на внутренние. Наслонная система монтируется проще висячей, и основной опорной точкой для нее служит конек. Но прежде чем проводить монтаж стропил, как и в висячей системе, на стены укладывается гидроизоляция и мауэрлат.

Принципиальная схема наслонной конструкции стропильной системы

Безраспорная наслонная система может монтироваться различными способами:

Металлические накладки для скрепления стропил

• В этом случае стропила закрепляются на коньке металлическими накладками и болтами. С другой стороны стропила соединяют с мауэрлатом подвижным креплением.

Крепление стропил встык с двух сторон к коньковой доске

• Во втором случае стропила прикрепляются к коньку с двух сторон, а к мауэрлату — способом врубки в него. Иногда они фиксируются дополнительно, при помощи проволоки, к внутренней части стены.

Соединение стропил с помощью жестких деревянных накладок

• Третий вариант жесткого крепления осуществляется с помощью брусков или досок, которые монтируют по горизонтали к стропилам, тем самым надежно соединяя их между собой. В нижней же части стропила могут крепиться по-разному: подвижным соединением, металлическим или же с помощью врубки в мауэрлат.

Подвижное соединение стропил с мауэрлатом

Используя эту систему устройства крыши с плавающими креплениями стропил, можно снять напряжение с конструкции стен и защитить их от преждевременных повреждений.

Именно плавающее крепление является отличительной чертой наслонной стропильной системы.

Распорную систему при устройстве наслонной конструкции тоже иногда используют. В этом случае нижняя часть стропил жестко закрепляется на мауэрлат, а снятие нагрузки со стен возлагается на установленные затяжки и подкосы.

Эту систему нельзя назвать полноценно ни висячей, ни наслонной — она является комбинированным вариантом, включающим в себя элементы одной и другой.

Когда стропильная система будет установлена, на нее можно закреплять конструкцию для кровельного покрытия.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Настил кровельного покрытия с утеплением

Оборудование кровли производится в разной последовательности, но самая распространенная и эффективная система состоит из следующих слоев:

Строение «пирога» утепленной кровли

На данном рисунке хорошо видны все материалы кровельного «пирога»:

1. Обшивка системы изнутри — это может быть фанера, доски или влагостойкий гипсокартон. Этот слой будет закрепляется в последнюю очередь.

2. Слой пароизоляционной пленки.

3. Стропило.

4. Утеплитель — обычно для этого слоя применяют один из видов минеральной ваты в матах.

5. Гидроизоляционная пленка.

6. Контррейки.

7. Шифер (или иное кровельное покрытие)

• На стропила настилается гидроизоляционный материал — это может быть одна из современных композитных мембран, которых на сегодняшний день производится большое количество, а может быть и обычная полиэтиленовая пленка высокой плотности.

Ее растягивают по поверхности крыши, укладывая внахлест на 200 ÷ 250 мм, и закрепляют скобками с помощью степлера к стропилам.

• Сверху гидроизоляции на каждое стропило набивается контррейка, имеющая толщину 30 ÷ 50 мм. Она создаст разделяющее вентиляционное пространство между гидроизоляцией и кровельным материалом.
• Далее, перпендикулярно контррейкам набивается обрешетка. Расстояние между ее соседними направляющими рассчитывается в зависимости от длины листов материала, которым будет покрываться крыша.
• Перед тем как начинать укладывать кровельный материал, на нижнюю рейку обрешетки закрепляют держатели водосточной системы в виде крючков или же карнизная планка.

Обрешетка, кровля и установленный водосточный желоб

• Затем можно переходить к настилу кровельного материала. Его начинают стелить от карнизной планки, то есть снизу, ряд за рядом поднимаясь к коньку. Листы кровли укладываются слева направо внахлест на одну волну и закрепляются к обрешетке специальными саморезами с эластичной насадкой, которая прикроет образовавшиеся отверстия от проникновения влаги.
• После завершения закрепления кровельного материала, сразу же устанавливается и прикручивается кровельный элемент конька. Для каждого кровельного материала изготавливается свой вариант конькового покрытия.

Закрытый конек на черепичной крышеТакой конек подойдет для кровли из профнастила, металлочерепицы или шифера

После того как кровельное покрытие уложено, и чердаку больше не грозят атмосферные осадки, можно приступать к утеплительным и отделочным работам изнутри помещения.

• Между стропил укладывают утеплитель, начиная от пола чердака и постепенно поднимаясь к коньку. Если помещение чердака будет жилым, то утеплитель закрепляется в два или даже три слоя. Для этого на стропила набивается обрешетка из брусков на расстоянии ширины или длины утеплительных матов.

Укладка утеплительных матов с внутренней поверхности скатов

• Далее, утеплитель затягивают пароизоляционной пленкой, которую обязательно закрепляют скобками на обрешетке.
• Затем вся внутренняя площадь крыши чердака закрывается отделочным материалом.

 Утепление двускатной крыши

 Двускатная крыша в порядке утепления напоминает мансарду.

Про утепление мансарды читайте на нашем портале — ссылка на материал.

Если есть уверенность, что вся крыша будет покрыта за один день и ее не намочит дождь, можно действовать и в обратной последовательности.

Порядок работы «снизу-вверх»

• Изнутри чердака натягивается пароизоляция и закрепляется отделочный материал, а остальные работы осуществляются снаружи.
• Между стропил укладывается утеплитель, на рисунке он показан под № 2.
• Далее, сверху утеплителя настилается ветрозащитный, гидроизоляционный материал (3). Закрепляется он контррейкой (4).
• Затем набивается обрешетка (5).
• Затем следует укладка кровельного покрытия (6).

Видео: монтаж утепленного кровельного «пирога»

Цены на популярные виды утеплителей

Утеплитель

Если для покрытия крыши будет использоваться мягкая кровля, то конструкция «пирога» будет выглядеть несколько иначе.

• На стропила закрепляются листы фанеры по схеме, представленной на рисунке. Такой способ крепления рассчитан на компенсационные расширения материала под влиянием температурных перепадов.

Монтаж фанерных листов для настила мягкой кровли

• Затем, сверху фанеры настилается слой гидроизоляции. Для этого варианта кровли хорошо подойдет рубероид, уложенный внахлест. Полотна настилаются с нижней части крыши и прибиваются по верхней своей стороне к фанере, а стыки между ними (шириной не менее 100 мм) промазываются мастикой.

Укладка мягкой кровли — гибкой черепицы

• После просыхания мастики, с нижней части скатов крыши начинают настилать мягкую кровлю по заранее сделанной разметке. Материал укладывается внахлест и прибивается специальными гвоздями. Каждый ряд начинают укладывать с одной стороны крыши, например, слева направо.

Покрытие конька на мягкой кровле

• Закончив укладку кровельного материала по обоим скатам крыши, нужно тщательно закрыть щель на коньке.

Оформление фронтона двускатной крышиФронтон следует зашивать незамедлительно, чтобы ветром не сорвало всю конструкцию крыши

Любая крыша не будет смотреться завершенной, если не оформлен фронтон строения. Если дом каменный и имеет достаточно толстые стены, то фронтон тоже может быть возведен из кирпича или пеноблоков. Очень часто эту часть крыши, если она выполняется из упомянутых материалов, возводят еще до установки стропильной системы и монтажа кровли.

Деревянный же дом требует легкой фронтонной отделки, и ее чаще всего делают после окончания монтажа конструкции крыши и кровельного покрытия.

Схема каркаса для обшивки фронтона

Если на фронтонной части отсутствует необходимая обрешетка, ее необходимо смонтировать. На предлагаемой схеме хорошо видны пропорции устройства подобной обрешетки, если доски обшивки будут устанавливаться вертикально. При горизонтальной обшивке обрешетка закрепляется вертикально. В случае, когда во фронтальной части планируется установка окна или двери, в каркасной системе обрешетки обязательно учитывается это – оставляются необходимые проемы, которые обрамляются бруском.

Обшивка может быть выполнена вагонкой, изготовленной из дерева или пластика. Если обшивается фронтон чердака, в котором будет находиться жилое помещение, его, как и скаты крыши, нужно будет основательно утеплить.

При устройстве нескольких слоев утепления, придется изнутри фронтонной стенки смонтировать еще одну обрешетку, между брусков которой будет уложен утеплитель, а на сами бруски — закреплена внутренняя отделка помещения.

Если выбирается пластиковый материал для внешнего оформления фронтона, то лучше всего его устанавливать на фанеру, которую закрепляют на обрешетку саморезами. Так как пластик имеет высокую теплопроводность, его можно использовать только в качестве декоративного материала – с задачей термоизоляции справиться он не сможет.

Нельзя забывать о слое ветрозащитной и гидроизоляционной пленки. Ее закрепляют на обрешетку перед тем, как обшивать ее деревянной или пластиковой вагонкой.

Утеплитель так же, как и на скатах, внутри чердака затягивается пароизоляцией, и только на нее устанавливается внутренняя отделка. Все стыки между крышей и фронтонной частью нужно хорошо заделать. В этом может помочь монтажная пена, пакля или минеральная вата, которую до предела уплотняют в щели. Сверху щели для декоративности необходимо заделать шпаклевкой по дереву.

 Видео: вариант обшивки фронтона

Постройка крыши — достаточно сложная, трудоемкая и даже опасная задача, поэтому она должна выполняться специалистами, знающими технологию монтажа и правила техники безопасности при выполнении работ. Если хозяин строящегося дома не обладает этими знаниями и опытом, то лучше будет обратиться к профессионалам.

Двухскатная крыша своими руками — пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

• 1 Устройство
• 2 Виды стропильных систем
• 3 Расчет кровли
• 4 Монтаж мауэрлата
  • 4.1 Последовательность работ
  • 4.2 Завершающий этап работ и последующая эксплуатация
• 5 Видео-инструкция

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши

1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

   Конек крыши

4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.

Стойки

Стропильная система двухскатной крыши

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

• Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10^о, чтобы его порывы не срывали кровельный материал.
• Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45^о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Дизайн

arbol включает угловую остроконечную крышу в причудливом японском доме store in japan

03 сентября 2019 г.

arbol design покрывает дом на берегу реки металлической облицовкой в ​​Кавачинагано, Япония

06 февраля 2019 г.

arbol design соединяет два семейных дома в Токио с гаражом в стиле Баухаус

22 октября 2018 г.

Семейный дом Арбола в Такаразуке покрыт гофрированным алюминием токио с каскадными террасами0002 20 февраля 2023 г.

треугольный атриум венчает новую частную резиденцию Airhouse в Японии

БИБЛИОТЕКА ПРОДУКЦИИ

разнообразная цифровая база данных, которая служит ценным руководством для получения сведений и информации о продукте непосредственно от производителя и служит подробным справочным материалом. точку в разработке проекта или схемы.

НОВОСТИ АРХИТЕКТУРЫ

25 февраля 2023 г.

Объемы и пустоты Рюэ Нисидзавы вызывают воспоминания о ностальгических окрестностях Токио

«дом Морияма» — это жилой кластер, который простирается горизонтально, позволяя архитектуре плавно разворачиваться на открытом воздухе.

связи: +3390

22 февраля 2023 г.

интервью: Николя Прео и Шарлотта Тейлор решили воплотить в жизнь цифровую «casa atibaia»

после выпуска первого видео трейлера casa atibaia, мы говорим с двумя дизайнерами об видение будущего и инструменты web3, которые они используют, чтобы воплотить в жизнь цифровой дом.

соединения: +320

22 февраля 2023

деревянная хижина с шатровой крышей в китайском лесу

хижина приютилась на лесистом склоне холма и образует двухэтажный деревянный каркас, покрытый короной из обожженного дерева.

подключения: +5650

22 февраля 2023 г.

пятая часть NEOM, футуристического гиганта Саудовской Аравии, уже завершена, согласно генеральному директору

проект планируется завершить в 2025 году. всегда буду рядом с тобой милан, нью-йорк, пекин, токио, с 1999 г.

High Pitch: 7 современных домов возрождают классическую скатную крышу

Жюри 11-й премии A+ Awards уже началось! В ожидании победителей подготовьтесь к предстоящей премии Architizer Vision Awards , в которой будут отмечены лучшие архитектурные фотографии, фильмы, визуализации, чертежи, модели и талантливые создатели, стоящие за ними. Узнайте больше и зарегистрируйтесь >

Исторически и географически профили крыш различаются от региона к региону. Историки могут указать на утилитарные причины, такие как накопление снега и борьба с пожарами, как на движущие факторы, но скатная крыша возникла по причинам, которые выходят за рамки практического объяснения. В то время как климат, типология и доступные материалы являются факторами, влияющими на внешний вид линии крыши, ассоциация скатной крыши с концепцией дом неоспорим. Только подумайте о первых рисунках дома, сделанных маленьким ребенком: обычно две вертикальные линии соединяются двумя наклонными линиями, которые встречаются посередине, образуя поле.

По мере того, как за последнее столетие строительные технологии становились все более и более изощренными, изменилась и роль скатной крыши. Внедрение плоских крыш позволило увеличить высоту здания на десятки футов, избегая при этом неудобных и усеченных пространств типичных чердаков. Точно так же плоские крыши предоставили дополнительные открытые пространства и функции, которые были очень необходимы для уплотнения городских территорий. Начиная с коммерческих зданий и небоскребов, плоские крыши становились все более синонимами дизайна 20-го века; даже частные современные резиденции были привязаны к ним. С другой стороны, по мере того, как пригороды разрастались, скатные крыши превратились в стандартное приспособление, воспроизводимое на городских окраинах.

Несмотря на это, многие сердца по-прежнему оставляют место для знаковых скатов скатной крыши, а профили зданий с наклонными плоскостями продолжают обозначать убежище, которое люди ищут в доме. Следующие семь проектов, получивших награду A+, демонстрируют, что эпоха скатных крыш еще далека от завершения и что тентовые профили могут быть игривыми и уникальными. Играя с изображением дома , умножая пики, переходя к асимметричным профилям и экспериментируя с соотношением высоты по вертикали и горизонтали, эта новая эра дизайна домов упивается архитектурным комфортом шатровой крыши.

Садовый дом от MAD Architects, Беверли-Хиллз, Калифорния, США
Победитель жюри, 2021 A+Awards, Жилой дом — Многоквартирный дом — Средняя этажность (5-15 этажей)

Расположенный в зеленом городском ландшафте Beverly Hills, эта многофункциональная схема состоит из 18 жилых единиц. Над благоустроенной оболочкой и коммерческими помещениями на первом этаже группа конструкций с остроконечной крышей и окнами неправильной формы способствует созданию образа «деревни на склоне холма», а не единственной структуры многоквартирного дома. Хор скатных крыш также сообщает о разнообразии типов жилья внутри: две студии, восемь кондоминиумов, три таунхауса и пять вилл.

Фотографии Исаму Мураи

Дом Хара от Takeru Shoji Architects, Нагаока, Япония

Цуругасоне — это обычная японская деревня, где одно поместье обычно состоит из множества зданий и сельскохозяйственных угодий, которые взаимозависимы друг от друга. Как и во многих таких деревнях, в этом районе наблюдается упадок сельской местности, и новые автономные здания накладываются на землю, создавая все большее и большее разделение между жителями.

Благодаря сочетанию высокой А-образной рамы и низких остроконечных входов, Hara House стремится бороться с социальными проблемами полностью автономного здания, расширяя оболочку здания, чтобы создать более крупное полуобщественное пространство. Стремясь быть оживленным и шумным центром, где соседи, друзья и дети могут легко остановиться, деятельность в доме выплескивается на землю, тем самым опуская порог домашнего пространства и деревни.

Фотографии Димитара Гамизова и Йорга Зайлера

Общественный центр Grossweikersdorf by smartvoll, Großweikersdorf, Австрия
Победитель жюри, 2021 A+ Awards, институциональные – правительственные и общественные здания

Этот новый общественный центр расположен в ряду домов в центре деревни; однако новое здание повернуто на 90 градусов, чтобы отличить его от жилых построек. Скатная крыша передает метафорическую функцию строения как дома для всех горожан: многофункциональное административное здание объединяет ратушу, гражданскую службу, клуб и медицинский центр под одной скатной крышей, которая визуально продолжается вниз по черепичной крыше. вертикальные стены здания.

Aurora Lodge от Stinessen Arkitektur, Люнген, Норвегия
Победитель жюри и победитель конкурса A+Awards 2021, Детали – Архитектура + Стекло

Упрощенный дизайн А-образной рамы выражает фундаментальную концепцию убежища; однако здесь линия крыши наклонена назад от моря под таким углом, что потолок выровнен с окружающей местностью, обеспечивая резкий контраст уединения с одной стороны и панорамных видов с другой. Архитекторы отдавали приоритет естественной среде, стремясь создать тесную связь с природой. С этой целью односкатная линия крыши является центральным мотивом: высокие потолки и бесшовные стеклянные стены приглашают небо и пейзаж в здание.

Фотографии Кая Накамуры

Таунхаус в Синсаикамати офиса Такуми Ивасавы / AUFTAKT + Tetsuya Sekimoto Architecture, Shimane, Japan

Popular Unit – Residential A+20 Popular Unit – Winner, Winner

Низкая этажность (1-2 этажа)

Этот 10-квартирный жилой дом состоит из двух разных типов жилья, объединенных одной скатной крышей, которая проходит горизонтально через ряд квартир и перпендикулярно щелевому ритму отдельных проемов. Каждый блок площадью 30 квадратных метров имеет отдельную внешнюю террасу, комнату на первом этаже и комнату на верхнем этаже. Повторяющаяся структура деревянного каркаса основана на японской модульной системе. Его повторение подчеркивает объединяющую роль единой линии крыши, стирающей границы между модулями и их одинаковыми проемами.

Вилла № 1 от Amirhossein Afzali Architects, Иран
Популярный победитель, 2021 A + Awards, Жилой — Непостроенный — Частный дом (L > 3 000 кв. Футов)

Рядом с джунглями Аббас-Абада на севере из Ирана, эта вилла-студия была спроектирована для двух художников, которые также являются хорошими друзьями. Расположение гарантирует, что две отдельные виллы уважают частную жизнь друг друга; их индивидуальность и обособленность усиливается индивидуальной скатной крышей на каждом блоке. В то же время структуры выглядят так, как если бы они были зеркальным отражением; большой балкон находится в центре проекта, где встречаются две линии крыши.
