Дымоход через стену, узел прохода через кровлю, крепление дымохода к стене
Во время монтажа дымовых труб в частном доме или бане не слишком опытными исполнителями допускается масса разных ошибок. Причем большая часть огрехов приходится на те места, где надо провести дымоход в стене или пересечь конструкции перекрытия и кровли. Это очень ответственные узлы, любая ошибка при их выполнении может привести к возгоранию и пожару в доме. В связи с этим в данном материале представлены исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу сквозь стену и крышу.
Как вывести трубу через крышу
В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.
Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.
В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.
Есть только 2 предостережения:
- при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
- расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.
Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.
Важно. Нижнюю часть детали, закрепляемой со стороны конька, нужно завести под кровельное покрытие, иначе затекание воды неизбежно.

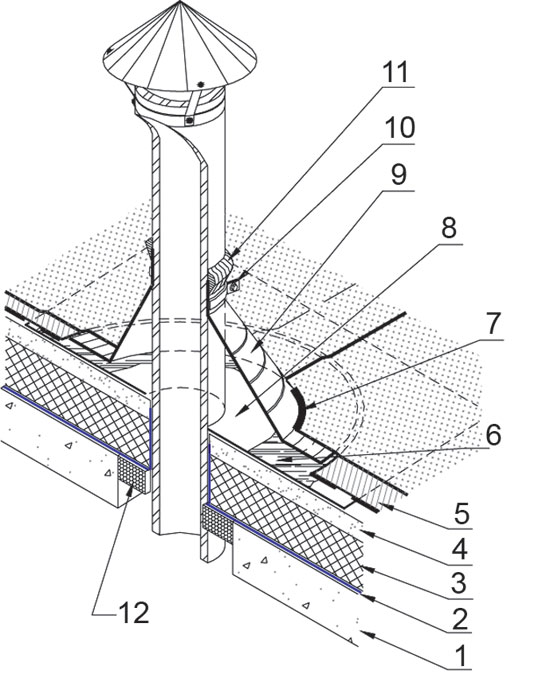

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.
Для справки. В отличие от дымохода воздуховод вытяжной вентиляции, выходящий на крышу, не требует соблюдения таких строгих правил. Его достаточно хорошо герметизировать от затеканий воды.
Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш.
Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.
В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.
Проход через сгораемое перекрытие
В этом случае наилучший способ вывести дымоход сквозь перекрытие на чердак – поставить готовый потолочно-проходной узел. Он изготавливается из оцинковки необходимых размеров и под разные диаметры каналов, а стоит вовсе не дорого.
Для установки узла потребуется сделать в перекрытии проем, потом выполнить крепление нижней части и пропустить сквозь нее трубу.
Важно. Не допускается, чтобы внутрь потолочно-проходного узла попал стык секций дымохода.
Если такое случается, необходимо подобрать секции другой длины.
Если такое случается, необходимо подобрать секции другой длины.Дальше все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то подобный узел можно изготовить своими руками, вырезав деталь по размеру проема из оцинковки.
Потом делается отверстие под трубу и лист крепится к потолку. Чтобы выполнить набивку базальтовой ватой, с другой стороны можно смастерить короб из листового минерита, базальтового картона или, на худой конец, из дерева, как показано на фото:
Столь же несложно правильно вывести печной дымоход из кирпича, не выполняя кладки разделки. Памятуя о требуемом правилами расстоянии (380 мм от внутренней стенки канала), в деревянном перекрытии вырезается проем. После продолжается кладка трубы, а потом проем подшивается изнутри оцинковкой и набивается базальтовым уплотнителем.
Внимание! Не разрешается крепление металлического дымохода к несущим конструкциям кровли.
Причина – тепловое расширение материала вследствие нагрева от удаляемых продуктов горения.Как вывести дымоход через стену
Когда наружная стена сложена из кирпича или другого негорючего материала, то вывести сквозь нее газоходный канал достаточно просто. Вырезается круглое сквозное отверстие, куда потом ставится гильза из металла. Можно обойтись и без нее, если проем просверлен идеально круглым под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.
Помня о недопустимости стыков в толще стены, через отверстие пропускается труба, щели вокруг нее заполняются несгораемым уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.
Это значит, что для выхода дымохода через деревянную стену в ней так же необходимо вырезать проем и поставить в него готовый элемент либо сделать таковой самостоятельно.
Потом набить полость базальтовой ватой и закрыть с обеих сторон листами оцинкованного железа. В том случае, когда надо провести сквозь деревянную стену обычную одинарную трубу (например, из бани), то ширина проема должна быть увеличена на 120 мм в каждую сторону (до 500 мм).
Крепление дымохода к стене
Для правильного монтажа газохода из металла снаружи дома надо соблюдать ряд простых правил:
- для установки нижней части трубы с тройником и конденсатоотводом лучше в качестве хорошего упора применить специальный кронштейн;
- вставляя секции одну в другую (по конденсату), крепить дымоход к стене хомутами через каждый метр;
- не допускать, чтобы хомуты совпадали со стыками секций;
- при обходе свеса кровли не пользоваться коленами 90°, а только 45 или 30°;
если водосточная система еще не смонтирована, то надо оставить место для прокладки желоба, подобрав крепеж подходящей длины.
Заключение
К монтажу узлов прохода стен, перекрытия и кровли нужно относиться очень ответственно, особенно когда дымоход сделан из одинарной стальной трубы.
Чем может закончиться несоблюдение перечисленных правил, можно увидеть на фотографиях, коими полон интернет. Напоследок мы выкладываем схему, где прописаны противопожарные правила для любых газоходных каналов:
узел выхода круглой трубы, уплотнитель
Любая крыша имеет на своей поверхности трубу, будь то дымовая (при печном отоплении или наличии камина) или вентиляционная, если в доме газовое отопление. И правильно устроенный проход трубы через кровлю и перекрытие гарантирует жильцам сухой потолок и комфорт проживания в доме.
Инженеры и специалисты — кровельщики расходятся во мнениях, где лучше всего располагать саму трубу на крыше. Одни из них считают, что труба должна быть расположена на минимальном расстоянии от конька крыши. В этом случае большая часть трубы остается в пределах чердачного пространства и защищена от воздействия холода и ветра.
Другая часть оппонентов утверждает, что труба дымохода должна располагаться непосредственно на коньке.
Специалисты кровельного дела мотивируют такое расположение трубы тем, что в зимнее время не будет создаваться снежных карманов, которые могут служить источником протечек, а также более простым монтажом узла прохода дымохода.
Третий вариант расположения дымоходной трубы на крыше дома может предполагать некоторое расстояние от конька крыши.
Не следует забывать о том, что печь или камин могут располагаться в таком месте в доме, когда вывод дымохода не зависит от чьего-то мнения. В этом случае, устройство соединения трубы с кровлей и перекрытием делается по месту.
Не рекомендуется устраивать проход дымовой или вентиляционной трубы в ендовых, так как в этих местах будет сложно или невозможно вообще сделать качественную гидроизоляцию примыкания трубы к кровельному покрытию.
Больше всего неудобств создает устройство прохода дымоходной трубы через утепленную кровлю, в составе которой имеются несколько слоев – утеплитель, паро- и гидроизоляционные рулонные материалы, обрешетка, контробрешетка и само кровельное покрытие.
Главное, обезопасить деревянные конструкции крыши от соприкосновения с горячей поверхностью дымохода. Для этого используется минеральный утеплитель на основе стекловолокна или базальта.
Узел прохода трубы через кровлю может иметь разные формы, в зависимости от применяемого материала для возведения самого дымохода. Форма дымоходной трубы может быть:
- круглой;
- квадратной;
- прямоугольной.
Квадратная или прямоугольная форма дымохода создается чаще всего из-за применения кирпича или других блоков. Круглую форму дымоход приобретает, если используются асбестоцементные или металлические трубы.
Но в любом случае над дымоходной трубой следует устраивать колпак или зонтик, чтобы защитить внутреннюю часть дымохода от атмосферных осадков в виде дождя и снега.
Независимо от места расположения, труба должна быть выше конька минимум на 50 см.
Выход дымоходной трубы через кровлю должен быть обустроен защитным фартуком, который выполняется, чаще всего, из оцинкованного металла, покрытого полимерными составами. Такой способ пригоден для труб квадратного или прямоугольного сечения.
Устройство проходки круглой формы

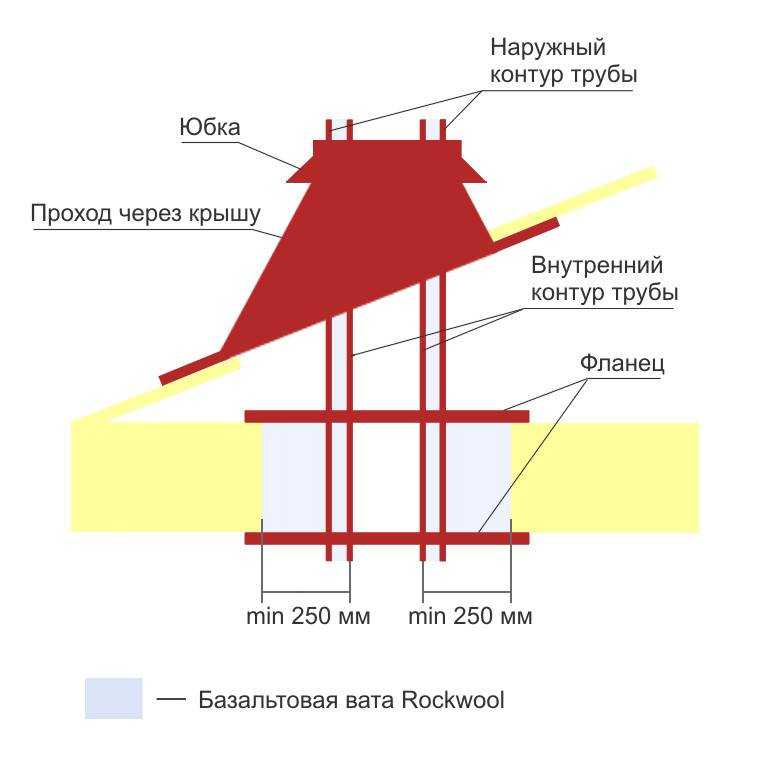

Проходка для дымохода круглой формыВ настоящее время металлические трубы для дымоходов изготавливаются из нескольких слоев с утеплением. Для выполнения герметичного соединения дымоходной трубы и кровельного покрытия производителями выпускаются готовые проходки из металла, которые имеют вид стального листа с закрепленным на нем фартуком – колпаком.
Сама труба проходит именно через колпак. Сверху на трубу надевается специальная «юбка», которая закрывает её стык с фартуком. При необходимости можно дополнительно использовать эластичную термостойкую прокладку. Кроме металлических фартуков для прохода круглой трубы через кровлю используются специальные проходки, изготовленные из резины или силикона.
Выбирать проходку следует такого размера, чтобы внутренний диаметр кольца был на 20% меньше диаметра самой дымоходной трубы.
Если диаметр кольца невозможно подобрать точно по размеру, следует взять проходку меньшего диаметра и на месте подрезать до нужного размера. После этого уплотнительное кольцо натягивается на трубу. Использование хозяйственного или другого мыла значительно облегчит проведение этой операции.
Когда кольцо до конца оденется на трубу, его следует плотно прижать к кровельному материалу вокруг трубы. Под края кольца наносится герметик, после чего кольцо закрепляется при помощи саморезов к кровельному покрытию. Саморезы вкручиваются через каждые 3-4 см.
Круглые проходки могут монтироваться на любое кровельное покрытие. Эластичность материала, из которого они производятся, даёт возможность устраивать максимальную гидроизоляцию на кровельных материалах любой конфигурации.
Специалисты советуют пользоваться проходками, изготовленными из силикона или мембранной резины EPDM.
Эти материалы стойко переносят температурные перепады и могут служить долгие годы.
В любом случае, при устройстве фартуков верхний край заводится под кровельное покрытие, а нижний край с нахлестом накрывает кровлю.
Устройство прохода для трубы квадратного или прямоугольного сечения
Если проход дымохода через кровлю устраивается с прохождением стропильной системы, то вокруг него устраивается своеобразная рамка, образованная стропильными ногами и поперечными балками, укладываемыми на ноги сверху и снизу трубы, на расстоянии, предусмотренном СНиП.
Для разных материалов дымовой трубы это расстояние может составлять от 13 до 25 см. Пространство вокруг дымоходной трубы заполняется утеплителем из минераловатных плит большой плотности. А так как такой утеплитель мало подвержен намоканию, по сравнению с тем, что обычно укладывается для утепления кровли, то отпадает необходимость в паро- и гидроизоляции вокруг дымохода.
Примыкание пароизоляции и гидроизоляции к коробу, ограждающему дымоходную трубу, осуществляется следующим способом.
Рулонные материалы надрезаются в форме конверта, закрепляют края конвертов на стропилах и поперечных балках с помощью гвоздей или скоб. Для лучшей гидроизоляции рекомендуется применять специальные ленты или герметики.
Обязательно следует сделать выше трубы водоотводящий желоб, по которому вода будет стекать на крышу.
Его делают из гидроизоляционной пленки или из специальных металлических деталей, не поддающихся коррозии.
Проход печной трубы может выполняться и другим способом. Если труба устроена из современных материалов, которые имеют многослойную конструкцию, то паро и гидроизоляционные материалы можно крепить непосредственно к дымоходной трубе. Температура на поверхности такой трубы не превышает 60 градусов, поэтому паро и гидроизоляционные материалы не подвержены риску возгорания. При необходимости, устанавливают уплотнитель кровельных проходов. Крепление этих материалов к трубе осуществляется при помощи скотча. Однако, сверху необходимо устанавливать козырек (прижимную планку), который закрывает место соединения.
Полностью узел примыкания устраивается с нижним и верхним фартуком из оцинкованного металла. Края нижнего фартука заводятся в желоб, пробитый в стене (штроба), на предварительно уложенную паро и гидроизоляцию, герметизируются и после этого закрепляются саморезами к основанию крыши через кровельное покрытие
30-градусные сквозные дымоходы
Установка 30-градусного дымохода.
Дымоход класса А 30 градусов через стену Наружная установка
Что это такое?
Установка через стену под углом 30 градусов – это когда труба печи изгибается через стену под углом 30 градусов. Настенный патрубок 30 градусов установлен для минимизации лучистой теплопередачи дымохода класса А, который проходит через стену под углом 30 градусов. Колено 30 градусов заменяет тройник. Затем дымоход продолжается вертикально вверх по стене конструкции.
- Устраняет «горизонтальную зону», где образуется и накапливается креозот, требующий постоянного внимания для снижения опасности. Под углом 30 градусов любой конденсат стекает по дымоходу в печь, где он испаряется вместе с креозотом, что исключает риск возгорания в дымоходе.
- Поскольку общее смещение составляет всего 60 градусов по сравнению с 180 градусами при типичной установке под углом 90 градусов, эта разница в 120 градусов создает очень небольшое препятствие для подъема дыма вверх по дымоходу. В случае возгорания дымохода меньшее ограничение означает меньшее накопление тепла.
- Obadiah’s Woodstoves предлагает 30-градусную систему, в которой используется высококачественная изоляция, с более толстыми стенками, что соответствует более высокому значению R, более горячей системе дымохода и лучшей тяге.
- Затраты выше, чем через систему дымохода через крышу (но менее 90 градусов через систему стены).
- Вам все равно придется иметь дело с холодным дымоходом, если прибор не производит тепло в течение очень долгого времени, а для восстановления тяги потребуется способ снова нагреть трубу. Для этого типа применения рекомендуется использовать вытяжную муфту для предварительного нагрева дымохода.
- Для установки 30-градусной настенной насадки требуется высота потолка не менее 8 футов, чтобы дымоход заканчивался достаточно высоко, чтобы можно было установить прибор и необходимые адаптеры.
Насколько сложно установить?
Трудный. Приблизительно 14-18 часов для пользователей с небольшим опытом, 8-10 часов для пользователей с продвинутыми знаниями в области строительства (кожух дымохода, дополнительные уровни или смещения = дополнительное время).
Внешний вид 30-градусной дымоходной установки
Прочие соображения
При установке под углом 30 градусов сквозь стену сначала необходимо определить место выхода дымохода из конструкции.
Из чего построена внешняя стена, в которую будет устанавливаться настенный наперсток? Если он в рамке, вы удалите шпильки или вам придется вырезать шпильку? Это несущая стена? В противном случае потребуется дополнительное обрамление. Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет крепиться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда также будет скатываться снег с крыши? Если ваш дымоход находится на склоне, вам следует подумать о другом месте или использовать устройство защиты от снега, чтобы дымоход не опрокинулся.
В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, способных выдержать вес дымохода, который может достигать нескольких сотен фунтов. Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.
Установка настенного наконечника . Настенная втулка предназначена для предотвращения передачи тепла в горючую наружную стену.
Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые также способны выдерживать вертикальную нагрузку. В многоэтажных зданиях в дополнение к тройниковой опоре требуется дополнительная вертикальная опора.
Софиты и навесы . Софты и выступы расширяют линию крыши за пределы конструкции. Если ваши размеры не превышают 14″, вы можете выступать за свесы без необходимости резать или модифицировать фасцию, желоба или софиты. Выступы, которые простираются на 24 дюйма или более, довольно легко проникают, не имея дело с фасциями или водосточными желобами. Некоторые люди предпочитают использовать здесь смещения и выходить за выступ, но это создает проблемы с очисткой и поддержкой, потому что над выступами нет ничего, что могло бы поддерживать дымоход.
Удлиненные опорные кронштейны дымохода
. Ваша система дымохода должна заканчиваться не ниже 2 футов над чем-либо в пределах 10 футов. Это может поставить дымоход довольно высоко над фасцией конструкции крыши с крутым уклоном. Эти кронштейны действуют как штативы и стабилизируют дымоход от сильного ветра.
Установка двустенного дымохода через крышу или стену
Выберите комплект двустенного дымохода
Двустенные трубы можно использовать ТОЛЬКО для прохода через потолок или стену. Этот тип трубы обладает высокой изоляцией, поэтому предназначен для этой цели. Одностенная неизолированная печная труба может нагреваться до чрезвычайно высокой температуры, поэтому ее нельзя пропускать через стену или потолок.
Вы также должны убедиться, что вы переоборудовали одностенную печную трубу в двухстенную дымоходную трубу не менее чем на 150 мм, прежде чем проходить через стену или потолок.
Соблюдайте необходимое расстояние до горючих материалов!
При установке двустенного дымохода через потолок или стену важно знать необходимое расстояние до горючих материалов. Это жизненно важно для предотвращения перерастания горячих поверхностей в пожары в доме. Для наших двустенных труб безопасное расстояние составляет 7 см, когда они находятся в корпусе, и 5 см, когда они не закрыты.
Если вы проводите двустенный дымоход через крышу, вам потребуется использовать кровельную опору. Это дает некоторую поддержку системе через стропила.
После того, как вы разместили двойную стену через крышу с правильной опорой, вам нужно будет герметизировать ее с помощью соответствующей обшивки дымохода. Это предотвращает попадание дождя, снега, града и любой другой влаги! — от попадания в щель, оставшуюся между дымоходом и крышей.
У нас есть ряд различных типов облицовки дымохода, подходящих для всех стилей крыш, будь то черепица, шифер или гофрированная поверхность. Вы можете выбрать из гибкой кровельной, алюминиевой или свинцовой планки это через стену комнаты, в которой установлена печь. Затем она проходит прямо вверх по стене дома, а это означает, что на пути часто меньше препятствий, с которыми приходится сталкиваться.
При проходе двустенного дымохода через стену можно использовать только угол 45 градусов.
Вы можете использовать тройник двустенного дымохода, чтобы легко повернуть дымоход обратно в вертикальное положение. Строительные нормы также требуют, чтобы вы использовали металлическую втулку вокруг дымохода при проходе через стену. Это необходимо для предотвращения повреждения трубы из-за потенциального теплового расширения.
Помните, что в вашей двухстенной дымоходной системе разрешено всего четыре колена – два из них будут израсходованы!
Также рекомендуется использовать базовую опору в нижней части дымохода после того, как вы пройдете через наружную стену. Они обеспечивают хорошую структурную безопасность для остальной части вашей дымоходной системы.
Для внешней двустенной системы дымохода необходимо использовать регулируемый настенный кронштейн не реже чем через каждые 3 метра.
Хотя это и не является нормативным, рекомендуется, чтобы первая секция трубы, выходящей из печи, проходила полностью вертикально на протяжении не менее 600 мм.
