В розетке две фазы что делать: как так вышло и что делать?

как так вышло и что делать?

Хотя вся бытовая электропроводка подчиняется набору простейших принципов, известных любому человеку со школьной скамьи, иногда случаются ситуации, которые выходят довольно далеко за границы наших стандартных представлений о природе тока и концепции обустройства электросетей. На практике появление двух фаз в розетке – довольно распространённая неисправность, объясняющаяся крайне просто. Профессиональные электрики встречают её с завидной периодичностью, а пугает такая ситуация разве что начинающих мастеров, не имеющих опыта ремонтов вне собственного дома.

Типичный «симптом» подобной неприятности – внезапно погасший свет в комнате, не сопровождающийся щелчком автоматического выключателя на распределительном щитке. При проверке розеток тестером выясняется, что фаза присутствует в каждом гнезде. Следует отметить, что пугающая многих формулировка «две фазы» технически неверна – если речь об обычной квартире в жилом доме, то на самом деле индикатор обнаруживает одну и ту же фазу в двух местах. Последнее означает, что между правым и левым гнездом нет разницы потенциалов, а потому такая неисправность гораздо менее опасна, чем это может показаться на первый взгляд.







Сущность неисправности

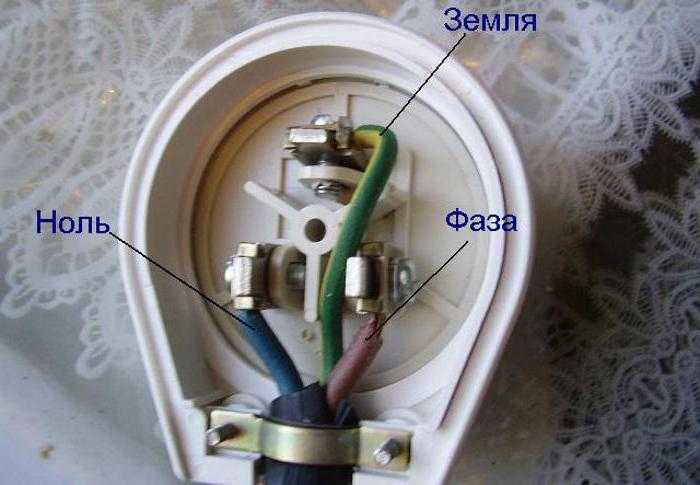

Давайте начнём с того, что вспомним, как протекает по проводам ток. Условно говорят, что он приходит к потребителю (электроприбору или лампочке) по фазному проводу, а затем отводится по нулевому. То есть, любое электрозависимое устройство – это проводник с неким сопротивлением, которое препятствует возникновению короткого замыкания в чистом виде. В каждое жильё подаётся два провода, которые подводятся к розеткам и светильникам, а на выключателях один из них (фазный) разрывается.

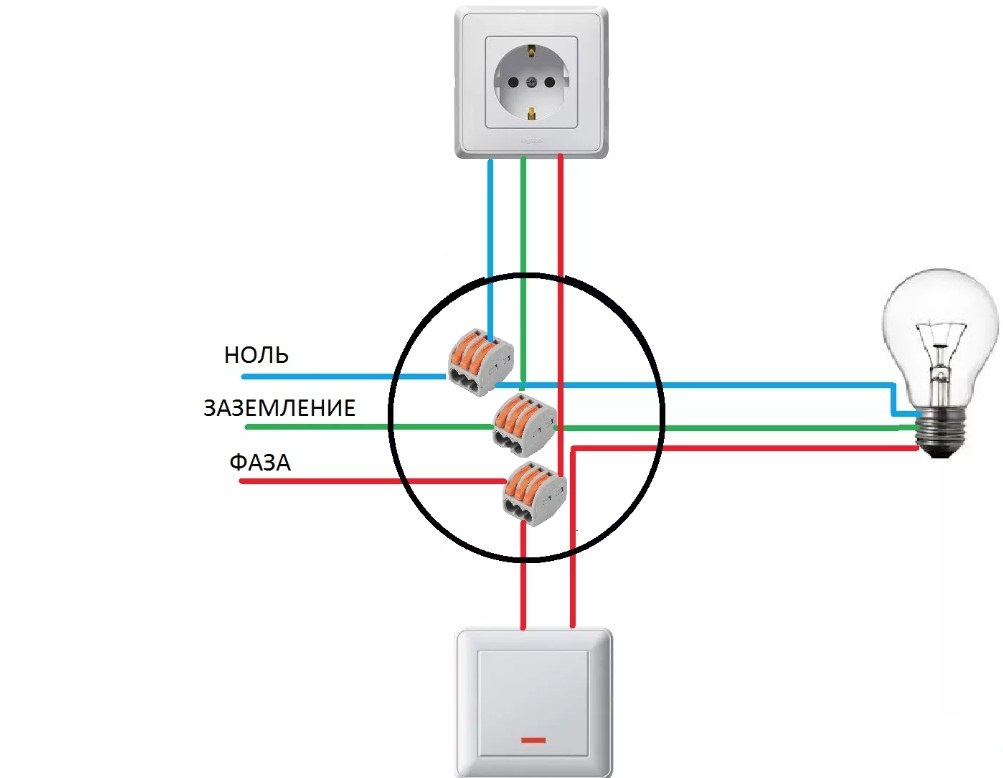

Чтобы объяснить природу возникновения двух фаз в розетке рассмотрим небольшой демонстрационный пример. Давайте представим себе схему, которая состоит из пяти элементов: источника питания, распределительной коробки, розетки, лампочки и выключателя. При этом осветительный прибор и розетка подключены параллельно, то есть, никоим образом не зависят друг от друга, соединяясь по полюсам лишь в монтажной коробке через общие клеммники. Если вся система работает нормально, то электрический ток приходит в розетку по фазному проводу и не отводится по нулевому, пока человек не включит в сеть какой-либо прибор. В то же время, лампочка имеет прямое подключение нулевым проводом от распредкоробки, а фазный провод прерывается выключателем. Таким образом ток течёт по одной жиле до выключателя и «останавливается» там до тех пор, пока пользователь не щёлкнет клавишей. При этом электроны устремятся дальше по фазному проводу, достигнут лампочки, заставят её вырабатывать свет и умчатся прочь по нулевому проводнику через клеммник в распредкоробке.

А теперь давайте себе представим, что между источником питания и монтажной коробкой связь разорвалась. Таким образом, в системе образуется встречное движение электронов: ток придёт по фазному проводу, пройдя через лампочку, выйдет по нулевому, а на клеммнике у него не останется выбора, кроме как направиться по оставшейся нулевой жиле в розетку. Теперь, если проверить в последней каждый контакт, что фаза будет присутствовать везде, однако ни розетка, ни лампочка от этого работать не станут. Фактически получится расщепление одного провода – точно такое же, как если бы мы расплели многопроволочную жилу пополам и подключили обе её части к одной розетке. Разумеется, если замерить разность потенциалов в таком случае, то её не будет – ведь перед нами, в сущности, один и тот же полюс.

Если в описываемой ситуации электромонтаж включал в себя отдельный заземляющий проводник, то никакой опасности нет. Достаточно лишь изучить каждый участок электрической цепи на предмет целостности и восстановить нулевой провод. В случае отсутствия заземления как такового или при наличии защитного зануления (когда в качестве заземляющего проводника использована жила нулевого контакта), последствия могут оказаться весьма неприятными – как для подключённой техники, так и для человека, прикоснувшегося к прибору и проводам.

Присутствие действительно двух разных фаз встречается невероятно редко и обычно обусловлено поломкой где-то на общей магистрали или приписанной к дому подстанции. Самостоятельно Вы такую проблему не решите – для этого нужно вызывать электриков из ЖЭКа или другой обслуживающей организации. С другой стороны, обычно диагностировать неисправность такого рода крайне просто даже без специального инструмента: скорее всего, бытовые приборы не просто откажутся работать, а перегорят через считанные секунды после включения. При инструментальном замере разница потенциалов будет отображаться как напряжение в диапазоне от 250 до 380 В.







Как ясно из сказанного ранее, наиболее распространённой причиной описываемой ситуации оказывается обрыв нуля где-то на ранних этапах. Для нашей действительности этим местом нередко оказывается внутриквартирный распределительный щиток или общий этажный щит. Во всех этих случаях устранение неполадки обычно сводится к непродолжительным и лёгким работам, которые состоят в зачистке или удлинении конца жилы вместо отгоревшей части с дальнейшим восстановлением электрической цепи. Гораздо менее приятно, когда нулевой провод разрушился где-то в стене: во-первых, найти место поломки будет довольно трудно, а во-вторых, придётся портить отделку комнат и вскрывать стены, чтобы переложить необходимые коммуникации.

Облегчить диагностику домашней электросети поможет контурная прозвонка цепей. Начинать поиски следует со вскрытия распредкоробки в том помещении, где случилась неисправность. Возможно, из клеммника просто выпала жила, приводящая сюда ноль от общего щитка, и починка займёт всего пару секунд. Если проводка в доме сделана правильно, с максимальным разбиением на независимые цепи, подобная неисправность действительно должна локализоваться в одной комнате.

В старых квартирах без модернизации энергосистемы, где отсутствует современная защитная автоматика, рассматриваемая авария становится результатом выбивания пробок. Когда из строя выходит нулевой предохранитель, вся квартира наполняется «двойными фазами» через оставшиеся включёнными осветительные приборы. Стоит все их выключить – и Вы разомкнёте цепь до обычного состояния, когда ток в фазном проводе останавливается перед выключателем.

Разумеется, не теряет актуальности и человеческий фактор. Вешая полку или картину без предварительной проверки наличия проводки в стене, велика вероятность вызвать не только короткое замыкание, но и перебить нулевой проводник. С минимальными потерями решить такую проблему можно только одним способом: аккуратно вскрыть стену и обустроить в этом месте новую распределительную коробку, соединив контакты при помощи клеммной колодки.

Справедливости ради, отметим, что не только отгорание контактов или невнимательность человека может стать первопричиной такой неисправности. Всегда остаётся вероятность заводского брака в токоведущей жиле или повреждение участка цепи грызунами в толще перегородок. От подобных неприятностей застраховаться невозможно – в наших силах лишь увеличить шансы, повысить «жизнеспособность» системы: закупать качественные провода и использовать гофроканалы при укладке кабеля.

В частных домах своя специфика. Здесь две фазы могут быть временным явлением: и как расщепление одной фазы, и как реальное присутствие двух разных фаз. Связано это с высокой влажностью и затоплениями перегородок, где пролегают плохо изолированные провода. Хотя чаще в подобных условиях случается короткое замыкание, а не появляется вторая фаза. Также в коттеджных и дачных посёлках иногда по индикаторам наблюдается присутствие фаз даже при полностью отключённых вводных автоматах. Даже профессиональные электрики оказываются озадачены увиденным. А на самом деле подобная электрическая мистика – не более, чем результат электромагнитных наводок от проходящей невдалеке ЛЭП. Если для проверки величины напряжения использовать амперметр, вольтметр или мультиметр, никакие помехи себя не проявят и миф о фантомной фазе будет разрушен.







Как устранить проблему?

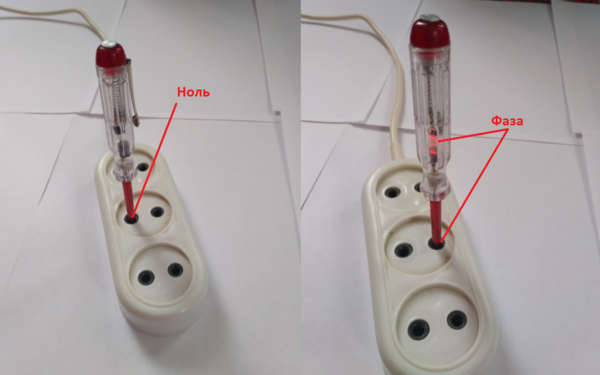

Как было сказано выше, прежде всего, не стоит доверять обычным индикаторным отвёрткам при прозвонке гнёзд розетки. Они могут сработать не только на присутствие фазы, но и на электромагнитную наводку вблизи проводки вообще. Лучше всего использовать мультиметр и замерять переменное напряжение с пределом выше 220 В (на многих моделях это 750 В). Если при стоящих в гнёздах электродах прибор показывает ноль, это точно дублирование фазы, а если при тех же симптомах неисправности экран выводит около 220 В или сильно отличающееся значение – проблему надо искать в чём-то другом.

Иногда бывают ситуации, когда во всей квартире или комнате розетки и светильники работают без нареканий, и только в одной точно наблюдается проблема с двумя фазами. Хотя вероятность, что причина такого поведения локализуется здесь же, крайне мала, следует начать именно с разбора проблемной электроточки. В такое место легко получить доступ без сложных манипуляций, а состояние и внешний вид проводов способны дать указание на то, в чём может заключаться проблема. Кроме того, отсоединившийся, перебитый или отгоревший провод может как раз находиться в данном подрозетнике.

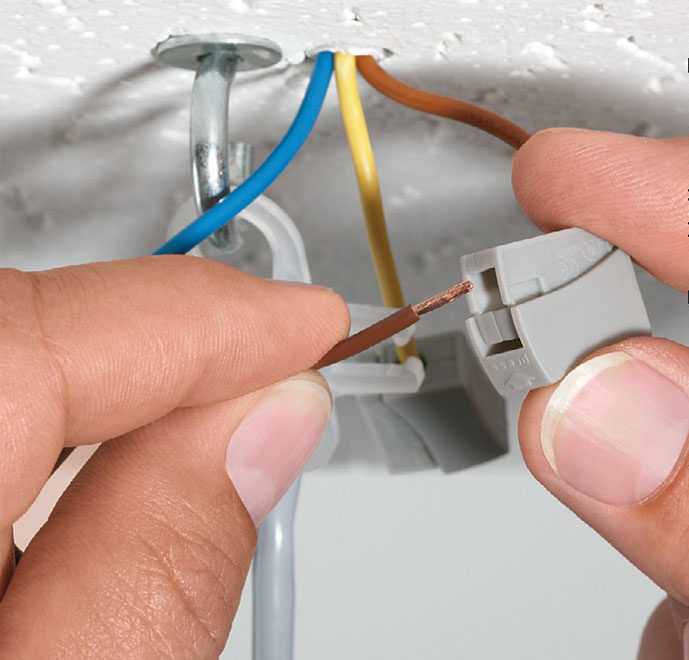

Следующий этап – отследить путь всех проводов к розетке. Если она подведена напрямую от распредщитка, изучать надо подключения в нём, а если ответвляется от другой – сначала посмотреть родительскую. Нередко так случается, что в розетке-доноре нулевой проводник попросту выпадает из-под прижима. Самое неприятное и длительное занятие Вас ожидает, если в распаечной коробке на этапе монтажа использовались скрутки, а не клеммы быстрого монтажа. Всё дело в том, что при любом некорректном соединении жил фазный провод менее чувствителен к качеству контакта: он, безусловно, будет нагреваться при работе, однако прослужит ещё немалое время. В свою очередь, нулевой провод способен окисляться практически без внешних проявлений, а потому Вам придётся разматывать изоленту на каждой скрутке и детально изучать, в каком же месте отсутствует контакт.

Если все электроточки разобраны, а результаты ревизии не выявили поломку, остаётся только прозванивать кабель или провод тестером на каждом участке, а затем аккуратно вскрывать штробу. Это самый длительный, затратный и неприятный способ, зато каждому понятно, что следует сделать. Старый повреждённый кабель изымается, а на его место укладывается новый. В том случае, если проводка сделана недавно, в гофре и по всем правилам, есть шансы, что Вы сможете вытянуть старый и затянуть новый кабель одним движением, связав их концы. Вместе с тем, не следует питать излишних иллюзий: зачастую повреждение жилы деформирует её, из-за чего извлечение становится сложным или вообще невозможным.

Если Вы обнаружили, что две фазы наблюдаются сразу в нескольких розетках, то разбирать их смысла нет. Очевидно, что все они либо подключены к одной распредкоробке, либо соединены «шлейфом». Начинать нужно именно с общего для них места коммутации, а затем двигаться в сторону наиболее вероятной аварийной ситуации.

Если две фазы присутствуют во всех розетках квартиры, нужно изучать иерархию электропроводки снизу-вверх: начать не с отдельных точек или распаечных коробок, а со вводного щитка. Если в нём всё в порядке – изучить щит на этаже, затем поинтересоваться ситуацией у соседей и при необходимости отправляться к главному щитку, разделяющему линии по подъездам. В последнем случае рядом с Вами уже будет много «товарищей по несчастью», что позволит понять, на каком этапе иерархии случилась авария: комната, квартира, этаж, подъезд, дом и пр. Чем больше масштаб неисправности, тем выше вероятность, что её уже устраняют специально приглашённые специалисты, так что Вам остаётся только ждать, пока они закончат свою работу.

причины и способы их устранения

Электрическая проводка — довольно сложная система с важными особенностями и нюансами. Бывает, в ней случаются серьезные поломки. Две фазы в розетке — наглядный пример. Рассмотрим, что представляет собой неисправность, по каким причинам она возникает, как устраняется.

Содержание

• Общая информация
  • Обрыв нулевого проводника
  • Обрыв нулевого проводника с замыканием на фазу
  • Обрыв фазного проводника
  • Аппараты защиты
  • Неисправности питающей сети
  • Произошло перенапряжение
  • Сырые стены
  • Наведенный ток

Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

1. Некачественно выполнены работы по соединению проводов.
2. Место соединения окислилось и разрушилось.
3. Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

1. Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
2. Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Чтобы исправить ситуацию, необходимо найти место, в котором произошло повреждение провода. Используя индикатор, необходимо прикоснуться к металлическим деталям в стенах. Искать неисправность следует в месте, где найдена фаза.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Сейчас вместо предохранителей устанавливаются двухполюсные автоматические выключатели. С ними тоже могут появиться две фазы, но исключительно при неисправности прибора или неправильной установке.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач. Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

1. Отключить электропитание для квартиры/дома.
2. Отключить технику.
3. Выключить свет (выключатели установить в положение «выкл. »).
4. Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка. Важно также избавиться от сырости и предупредить ее дальнейшее появление.

Наведенный ток

Это явление, возникающее, когда поблизости проходит высоковольтная ЛЭП. Розетки работают нормально, но индикатор обнаруживает две фазы.

В такой ситуации может растеряться опытный специалист, ведь индикатор определит напряжение, даже если тока в розетках не будет. Настоящую картину покажет вольтметр или мультиметр.

Сколько фаз должно находиться в розетке? Одна, а если их больше, причины могут заключаться в неисправностях проводки (помещение и подстанция), повышенной влажности стен, наведенном токе. Независимо от причины, устранять неисправность должен специалист.

Две фазы в розетке

Электромонтаж выполняется по простым принципам, которые изучают в школе, но некоторые неисправности часто выходят за рамки стандартных представлений о работе электрической сети. Две фазы в розетке – распространенный случай, регулярно ставящий в тупик пользователей с недостаточным опытом ремонта электропроводки.

Содержание

• Где и почему может появиться вторая фаза
• Две фазы в одной розетке
• Две фазы в нескольких розетках
• Две фазы в половине комнат
• Две фазы во всех розетках

Где и почему может появиться вторая фаза

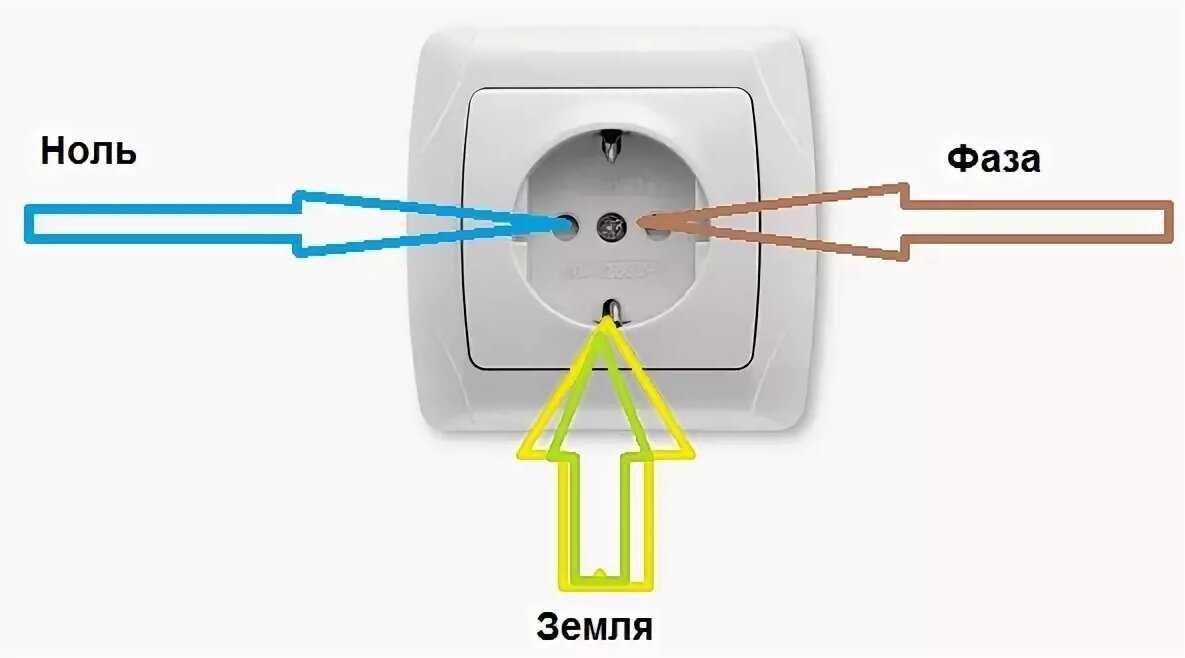

Тут сразу нужно оговориться, что поскольку в квартиру входит только один фазный провод, то понятие «вторая фаза» подразумевает, что индикатор напряжения показывает фазу, в контактах на которой оно должно быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который необходимо знать для понимания сути проблемы, это то, что каждый электрический прибор является проводником электричества. Самый простой пример — лампочка — ее нить накала светится за счет того, что она является проводником электрического тока. На самом деле лампочка светит потому, что замыкает фазу и ноль между собой, а короткого замыкания не происходит, так как нить накаливания имеет определенное электрическое сопротивление. Точно так же работают и другие устройства – их часто подключают к сети через трансформаторы, обмотка которых выполнена из медного провода. Короткого замыкания, опять же, не происходит, так как из-за длины провода и его сечения он имеет электрическое сопротивление, а на самом деле при вставлении в розетку вилки любого прибора фаза и ноль в нем замкнуты.

Теперь должно быть понятно, почему в розетке две фазы — эта неисправность может появиться только при отсутствии нуля. Фаза приходит в розетку, проходит через включенный в нее электроприбор и оказывается на нулевом проводе, а от него на тех розетках, которые расположены после обрыва нуля. Соответственно, если выключить все выключатели и вынуть все вилки из розеток, индикатор будет показывать фазу только на одном контакте.

В результате в одной отдельной розетке может появиться фаза вместо нуля (при условии, что она двойная или тройная и в одну из вилок вставлена ​​вилка какого-либо электроприбора). Далее 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя сбрасывать со счетов возможность короткого замыкания, например, при сверлении стены или некачественной проводке в распределительной коробке. При некотором везении можно зацепить проводку так, чтобы нулевой провод отгорел от основной сети и прилипал к фазному. В этом случае индикатор будет показывать две фазы в розетке даже при отключенных от сети электроприборах.

В этом видео можно посмотреть, как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такого случая практически не бывает — это редкое исключение, подтверждающее правило. Если все-таки это произошло — все остальные розетки работают без нареканий, свет есть везде, а в одной-единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка, скорее всего, будет в другом месте, но сначала на всякий случай нужно убедиться, что она находится не в том месте, до которого проще всего добраться.

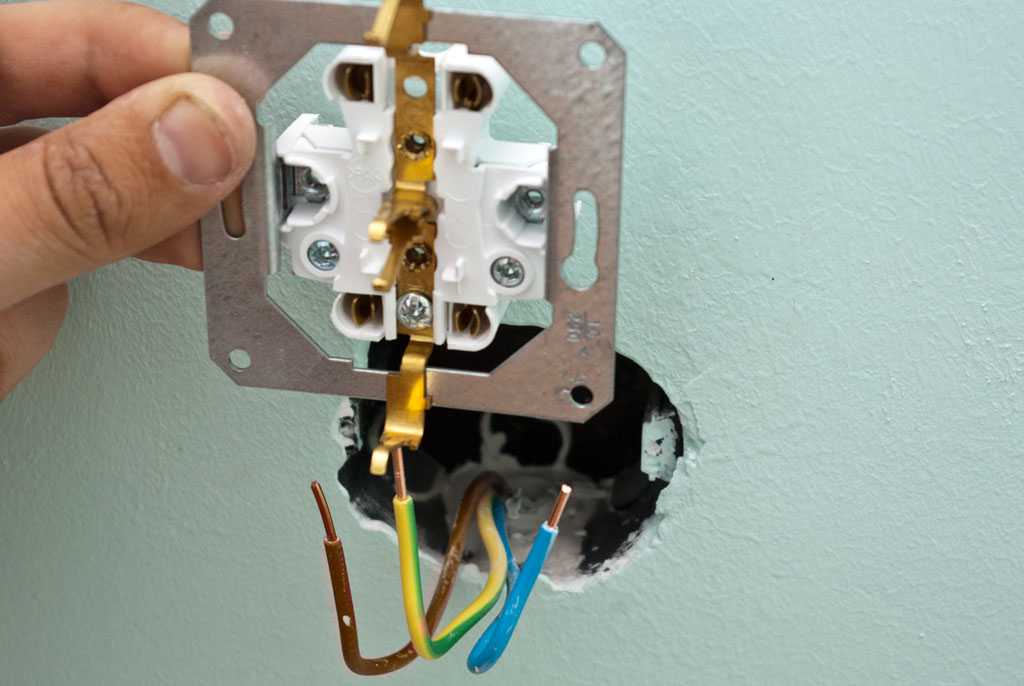

Если повезет, то в розетке обнаружится оборванный, перегоревший или выскочивший из крепления провод.

Когда розетка исправна и без следов перегрева проводов, то следующим шагом является определение того, как она подключена — напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нейтраль провод был плохо вкручен в «родительскую» розетку, а теперь выпал.

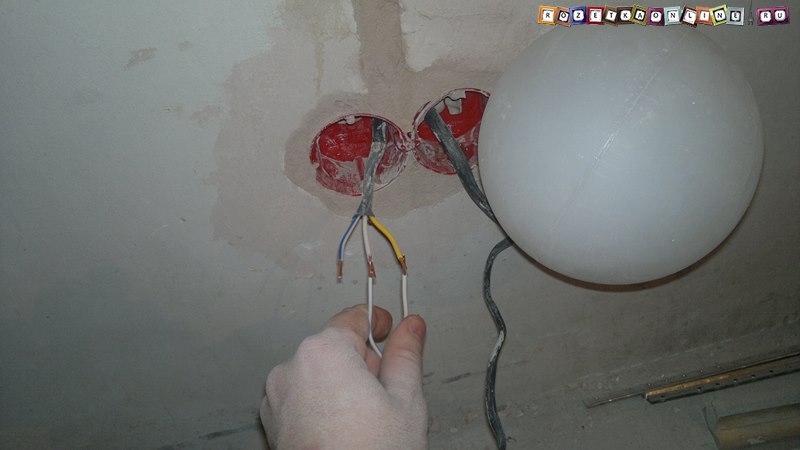

Далее проверяется распределительная коробка — это наиболее вероятное место, где можно обнаружить плохой контакт. Тут надо учитывать, что фазный провод не столь требователен к качеству скрутки — при плохом соединении он нагревается, но все же некоторое время работает. Нулевой провод может окислиться без видимых последствий – чтобы убедиться в этом, придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером — если он покажет обрыв внутри стены, то для ремонта придется ломать штробу.

Когда в доме, где проводка сделана недавно и по всем правилам, перестала работать розетка, то дополнительно стоит проверить, не является ли это силовой розеткой, к которой подключен водонагреватель или аналогичный мощный прибор. В этом случае причины нужно искать в ГРЩ, откуда его можно запитать, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация похожа на предыдущую, но теперь две фазы определяются по индикатору сразу в нескольких розетках, часто находящихся в одном помещении. При этом освещение может либо работать, либо нет, в зависимости от способа его подключения.



Нет смысла здесь проверять розетки, за одним исключением — если они все соединены так называемым шлейфом. В этом случае провода идут от распределительной коробки к одному из них, а остальные соединяются последовательно. ПУЭ настоятельно не рекомендует этого делать, но все может быть.

Порядок устранения неисправности зависит от желания лезть в распределительную коробку и от того, есть ли возможность шлейфового подключения. Скорее всего, в распределительной коробке обнаружится обрыв провода, но если там все соединения в норме, то нужно разобрать по очереди все розетки в комнате.

Две фазы в половине помещений

Это происходит, если распределительные коробки соединены последовательно друг за другом. Что делать в этом случае — стандартное решение — нужно последовательно пройтись по всем коробкам в поисках плохого контакта.

Сложность в том, что зачастую схемы подключения нет, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать вариант, что контакт может сгореть как в помещении, в котором не работают розетки, так и на предыдущей схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах — можно поменять фазу и ноль на вводной панели, а потом использовать индикатор напряжения, который может показывать фазу через стену. Перед этим нужно убедиться, что в розетках нигде нет зануления и на всякий случай отключить заземление, если оно есть.

Две фазы во всех розетках

Если во всем доме отключилось освещение, а индикатор напряжения показывает две фазы в розетках, проблема скорее всего во вводном щитке.

В этом случае необходимо обязательно проверить также заземляющие провода на предмет их нейтрализации. При этом, пока вы не убедитесь, что на них нет напряжения, нельзя касаться заземляющих контактов голыми руками и запрещать детям прикасаться к розеткам и электроприборам.

В старых домах часто устанавливают вилки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой вилки равносильно обрыву нуля, поэтому в первую очередь рекомендуется проверить их.

Также нужно учитывать возможность отсутствия электрощита как такового, когда провод от счетчика идет напрямую в главную распределительную коробку — в ней может быть неисправный контакт.

Если в квартире все в порядке, то дальше проверяется нулевой провод на щитке этажа — вероятно, для этого придется пригласить электрика из ЖЭКа.

ac — Безопасность конструкции/использования вилки, которая подключается к двум разным настенным розеткам для повышенного напряжения?

В Северной Америке наиболее распространенным бытовым электроснабжением является напряжение 240 вольт, разделенное на две группы цепей по 120 вольт с использованием трансформатора с центральным отводом, как показано ниже. Это обеспечивает 120 вольт для обычных настенных розеток и 240 вольт для крупных приборов, таких как водонагреватели, сушилки для белья, электрические кухонные плиты и центральные системы кондиционирования воздуха. Нейтраль заземляется рядом со счетчиком. Есть две «горячие» линии на 120 вольт относительно нейтрали.

Обычно цепи на 240 В имеют двухполюсный автоматический выключатель, который размыкает обе горячие линии в случае неисправности.

Можно получить напряжение 240 В от двух розеток на 120 В, подключенных к противоположным сторонам трансформатора, как показано ниже для нагрузки 240 В. Для этого потребуется соединение, нарушающее электрические нормы. Проблема безопасности заключается в том, что неисправность может вызвать срабатывание только одного из двух выключателей, оставив неисправную цепь подключенной. Это показано путем представления нагрузки в виде катушки или нагревательного элемента, замыкающего на землю на одном конце. На рисунке показано, как высокий ток короткого замыкания течет на землю через автоматический выключатель 2. Ток короткого замыкания, протекающий через оставшуюся часть нагрузки, может быть недостаточно высоким, чтобы отключить автоматический выключатель 1, поэтому неисправная цепь может оставаться под напряжением при подаче 120 вольт.

Кроме того, если неисправное соединение сгорело, ток 2 может протекать через нагрузку 240 В, подключенную последовательно с нормальными нагрузками в цепи 2.

Можно подключить две цепи 120 В и одну цепь 240 В. цепи через двухполюсный автоматический выключатель. Это гарантировало бы, что любая неисправность разомкнет обе горячие линии. Такой тип схемы может быть разрешен в некоторых юрисдикциях при определенных обстоятельствах.

Дополнительные вопросы

Обратите внимание, что 120/240-вольтовая сеть с расщепленной фазой, показанная выше, является наиболее распространенной 120-вольтовой сетью в Северной Америке. Существует также сеть 120/208 вольт, которая в основном используется в отдельных блоках многоквартирных жилых домов и в некоторых коммерческих зданиях. При этой услуге линейное напряжение составляет 208 вольт, а розетки на 120 вольт подключаются к нейтрали трехфазной сети и к одной или другой из двух фаз трехфазной сети. Также возможно, что некоторые жилые дома снабжены тремя фазами. В таком случае 208 вольт можно получить аналогично с теми же проблемами.

Также обратите внимание, что важные моменты освещены в других ответах:

1. Подключение к двум розеткам под напряжением с помощью вилок может привести к тому, что, как только первая вилка будет вставлена, другая вилка окажется под напряжением 120 вольт на открытой стороне. зубцы.

2. Коммерческое устройство, описанное Гленном Вилленом, устраняет описанные риски. В литературе для этого устройства также указывается, что соединение может не работать. Устройства защиты от замыканий на землю работают, обнаруживая малейшее неравенство между токами, протекающими по горячей линии и нейтрали, обслуживающей эту цепь. Таким образом, рисование с использованием горячих линий в двух цепях приведет к срабатыванию любого устройства замыкания на землю в одной из цепей. Поскольку код требует двух цепей для обслуживания розеток кухонной столешницы и защиты от замыканий на землю для кухонных розеток, наиболее вероятная розетка, которая будет найдена для использования таким образом, не будет работать. Кодекс также требует, чтобы розетки для ванных комнат были защищены от замыкания на землю, но позволяет одной цепи обслуживать более одной ванной комнаты. Наружные розетки также должны быть защищены от замыканий на землю и, скорее всего, все они будут подключены к одной цепи. Думаю, то же самое верно и для подвальных помещений.

Электрические нормы и правила

Электрические нормы и правила в США и Канаде довольно длинные и сложные. Они пересматриваются и обновляются каждые несколько лет. Коды США и Канады очень похожи, но не идентичны. В США каждая отдельная юрисдикция имеет свой собственный электрический кодекс; некоторые юрисдикции просто принимают последнюю редакцию Национального электротехнического кодекса (NEC) сразу после ее публикации, в то время как другие принимают последнюю редакцию после тщательной оценки с добавленными положениями и исключениями.
