Вентиляция офиса (кабинетов, офисных помещений, бизнес центров): устройство, нормы, монтаж

Работоспособность офисных сотрудников напрямую зависит от обстановки в помещении – это было доказано уже не раз. И речь даже не о градусе кабинетных сплетен или скорости Интернета – сильнее всего на КПД офиса влияет микроклимат в помещении. И здесь все не так прозрачно, как кажется. Узнайте все тайны офисного микроклимата в этой статье.

Содержание:

Микроклимат в офисе

Микроклимат в офисе, как мы все знаем, складывается из сочетания базовых показателей – температуры, влажности и содержания углекислого газа. С первыми двумя пунктами все более-менее ясно. Влажность воздуха должна соответствовать общепринятым нормам, и они едины для всех помещений – не ниже 30% зимой и не ниже 40% летом. Оптимальной считается влажность 50-60%, при таком содержании воды в воздухе работать комфортно и слизистые не сохнут, что особенно важно для глаз офисных сотрудников.

Температурные нормы более индивидуальны, однако вычисляются они также без учета типа помещения, большее значение имеют субъективные предпочтения сотрудников и общечеловеческие механизмы работы мозга.

Если не трогать вечное противоборство между теми, кому жарко и кому дует, то средняя температура в офисе должна держаться в диапазоне от +20 до +25°С. При достижении отметки термометра в 26 градусов и ее превышении организм человека «млеет от жары», замедляется реакция, повышается утомляемость.

Температура ниже +20 градусов также сказывается на производительности офиса, вызывая сонливость, а при длительной перспективе и увеличивая процент больничных, что не выгодно ни руководству, ни самим сотрудникам.

Даже при соблюдении всех норм по первым двум показателям атмосфера в офисе может не располагать не только для работы, но и для жизни. И основная проблема офисных микроклиматов обычно скрывается в вентиляции. Даже если компания обосновалась в комфортном здании с профессиональной системой вентиляции, свежего воздуха может не хватать, а если речь идет об обычном жилом здании, то его зачастую нет вовсе.

Нормы и требования к вентиляции в офисе

Вентиляция в офисе – понятие неоднородное. Существует список стандартов для каждого типа помещения, нормы воздухообмена зависят от типа помещения и количества людей, которые находятся в нем постоянно. Соответственно, точная норма устанавливается из расчета на одного человека и адаптируется под конкретное помещение путем умножения нормативного значения на количество сотрудников.

Нормы воздухообмена для офисных помещений

ТИП ПОМЕЩЕНИЯНОРМА ВОЗДУХООБМЕНА НА 1 ЧЕЛОВЕКА, М3 В ЧАС
Кабинет60
Переговорная комната40
Коридор11
Комната для совещаний30
Приемная40
Санузел75
Курительные комнаты100

Рекомендуемая скорость воздухообмена согласно ГОСТ 30494-2011 до 0,1 метра в секунду вне зависимости от сезона. Несложно рассчитать, что для поддержания объема воздухообмена при нужной скорости форточные проветривания не подходят, нужна качественная система подачи и вывода воздуха, которая будет практически постоянно.

Кроме того, так как нагрузка на офисную вентиляцию выше, чем на обычную бытовую, к ней предъявляются и более высокие требования:

  • Постоянный приток свежего воздуха в требуемом объемеv
  • Удаление отработанного воздухаv
  • Фильтрация воздуха как минимум от пыли и крупных загрязнений
  • Комфортный уровень шумаv
  • Удобное управление
  • Умеренное энергопотребление
  • Возможность регулировать температуру поступающего воздуха во избежание сквозняков
  • Небольшие габариты
  • Простой монтаж без ремонта в офисе

Решение проблемы вентиляции в офисе

Зачастую проблему вентиляции решают установкой кондиционера. Однако важно помнить, что кондиционер только регулирует температуру сложившейся внутри помещения атмосферы, но не поставляет в комнату свежий воздух.

Организовать удобную и функциональную вентиляцию в офисе можно при помощи нескольких бризеров, которые обеспечат бесперебойную подачу свежего воздуха, очистят его от пыли, аллергенов и даже мельчайших вредных частиц и подогреют до выбранной температуры. Отток воздуха в таком случае остается на совести стандартной вытяжки, а сама конструкция органично включается в готовый дизайн и не требует дополнительных ремонтных работ.

Сделать офисный микроклимат умнее поможет система MagicAir. Базовая станция в режиме реального времени отслеживает все показания основных параметров атмосферы – температуры, влажности и уровень углекислого газа. Благодаря базовой станции работу всех бризеров можно контролировать из единого веб-интерфейса или приложения на смартфоне и задать нужные параметры климата, которые система будет автоматически поддерживать.

Отдельной вытяжкой или системой очистки воздуха стоит оснастить санузлы, вестибюли с большой проходимостью, приемные комнаты и курилки.

ПО МЕРЕ РАЗВИТИЯ СИСТЕМЫ УМНОГО МИКРОКЛИМАТА БАЗОВАЯ СТАНЦИЯ СМОЖЕТ УПРАВЛЯТЬ КОНДИЦИОНЕРАМИ И УВЛАЖНИТЕЛЯМИ ВОЗДУХА, А САМА СИСТЕМА БУДЕТ РАЗВИВАТЬСЯ, ПРЕДОСТАВЛЯЯ НОВЫЕ ВОЗМОЖНОСТИ ДЛЯ СОЗДАНИЯ И ПОДДЕРЖАНИЯ КОМФОРТНОЙ АТМОСФЕРЫ.
ПУСТЬ ВАШ ОФИС ДЫШИТ СВОБОДНО И РАБОТАЕТ ПРОДУКТИВНО!

Цены на вентиляцию Tion Бризер

TION БРИЗЕР 4S

Цена от 58 990 ₽

Купить Подробно

TION БРИЗЕР O2

Цена от 35 990 ₽

Купить Подробно

БАЗОВАЯ СТАНЦИЯ TION MAGICAIR

Цена 18 490 ₽

Купить Подробно

Принцип работы приточно-вытяжной вентиляции — как работает приточно-вытяжная вентиляция: режимы, схемы алгоритмы


Приточно-вытяжная вентиляция — эффективная система циркуляции воздуха, которая применяется на коммерческих, промышленных и жилых объектах. В этой статье рассказываем о принципах работы приточно-вытяжной вентиляции и почему установка рекуператора может стать серьезной инвестицией в будущее, которая окупит себя в дальнейшем.

Содержание:

  1. Что такое приточная-вытяжная вентиляция?
  2. Приточно-вытяжная установка — что это?
    1. Для чего нужна?
    2. Что обеспечивает?
  3. Виды приточно-вытяжной вентиляции
  4. Преимущества приточно-вытяжной вентиляции
  5. Где устанавливается?
  6. Какие помещения оборудуются приточно-вытяжной вентиляцией
  7. Как выглядит приточно-вытяжная вентиляция?
  8. Как устроена приточно-вытяжная вентиляция?
  9. Когда включается приточно-вытяжная вентиляция?
  10. Время и режим работы
  11. Алгоритм и схема работы
  12. Принцип работы приточно-вытяжной вентиляции
    1. В производственных помещениях
    2. В подвале
  13. Основные элементы конструкции
    1. В чем смысл рекуперации?
  14. Пусконаладочные работы
  15. Как сделать приточно-вытяжную вентиляцию?
    1. В комнате
  16. Как установить приточно-вытяжную вентиляцию?
  17. Как рассчитать приточно-вытяжную вентиляцию?
  18. Сколько стоит приточно-вытяжная вентиляция?
  19. Как выбрать?
  20. Вывод

Что такое приточная-вытяжная вентиляция?

Приточно-вытяжная система вентиляция отличается от традиционной «вытяжки» тем, что не только удаляет отработанный воздух из помещения, но и подает свежий через систему вентиляционных каналов. Вытяжные воздуховоды удаляют загрязненный воздух из цехов с производственными станками, кухонь кафе и ресторанов. Каналы подачи и отведения воздуха работают автономно и не сообщаются. Система приточно-вытяжной вентиляции с рекуператором позволяет сохранять полный контроль над воздухообменом. Это очень важно не только с точки зрения качества воздуха, но и для снижения потерь тепла через вентиляцию. Данный вид систем воздухообмена востребован в офисах и производственных помещениях, многоквартирных и частных домах.

Приточно-вытяжная установка — что это?

Приточная/вытяжная вентиляция — комплекс оборудования, обеспечивающий непрерывный контролируемый воздухообмен в помещении. «Сердцем» системы, является пусковая установка с центральным вентилятором. Управляет движением воздушных масс во всех задействованных помещениях. К ней через раструбы подключаются вентиляционные каналы — приточные и вытяжные. Первые подают воздух в комнаты. Вторые — удаляют нагретый за пределы помещения.

Движение воздушных масс (приток и отток) регулирует вентилятор. Отверстия в стенах маскируются декоративными решетками. Наружу выводятся трубы, отводящие загрязненные воздушные массы (например, из санузла), которые скапливаются в верхнем тепловом слое помещения.

Функционал оборудования можно расширить, установив канальные нагреватели (калориферы), приборы для охлаждения, увлажнители воздуха, дренаж для отведения скопившейся воды, барьерные фильтры и HEPA-картриджи как вариант многоступенчатой очистки. Для удобства технического обслуживания устанавливают смотровые люки.

Для чего нужна приточно-вытяжная вентиляция?

Использование приточно-вытяжной установки с вентилятором продиктовано необходимостью подконтрольного и регулируемого воздушного обмена. Это оборудование используется везде, где нужно обеспечить подачу и отведение воздуха в рамках установленных значений и рассчитанных значений мощности.

Офисные и торговые помещения, квартиры, цеха, склады — везде, где этого требует рабочий и технологический процесс. Приточно-вытяжную вентиляцию устанавливают в частных домах, многоуровневых квартирах для оптимизации микроклимата.

Что обеспечивает?

Для чего нужна приточно-вытяжная вентиляция в квартирах, офисах, на производстве? Этот вопрос можно сформулировать по-другому: «Чем опасно пребывание в плохо проветриваемых помещениях?» О том, что комнаты плохо проветриваются, может свидетельствовать недомогание находящихся в них людей. Утомляемость, сонливость, головная боль или головокружение, раздражительность, снижение концентрации внимания, раздражение слизистых оболочек, приступы кашля — неприятные симптомы нерегулярного проветривания и недостаточного объема кислорода. Это явление получило название «синдром больного здания», симптомы которого быстро исчезают после выхода из помещения, но могут сказываться на общем самочувствии.

Длительное воздействие неблагоприятной для организма окружающей среды может привести к так называемой многофакторной химической гиперчувствительности (МХГ). В этом случае, кроме утомляемости, головокружения и головной боли, также наблюдаются спутанность сознания, эмоциональные расстройства, повышенная чувствительность к запахам, мышечная и суставная слабость, нарушения сердечного ритма. Эти симптомы быстро не проходят, а лабораторные анализы организма (кровь и моча) не показывают явных изменений.

Острые, хронические гриппоподобные воспаления, сухой кашель, фарингит, боль в суставах и мышцах, депрессия, раздражительность и трудности с концентрацией внимания называются синдромом хронической усталости (СХУ). Они обусловлены снижением иммунитета из-за чрезмерной чувствительности к факторам окружающей среды (в том числе к микроорганизмам и химическим веществам, присутствующим в воздухе).

Виды приточно-вытяжной вентиляции

Существуют следующие типы приточно-вытяжных вентсистем:

  1. Естественная система — работает согласно законам физики. Воздухообмен происходит благодаря эффекту конвекции: холодный, более плотный воздух замещает теплый комнатный, который, поднимаясь к потолку, покидает помещение через вытяжные решетки и воздуховоды благодаря эффекту тяги. Ключевую роль в естественной вентиляции играет высота вентканалов, выходящих на крышу, беспрепятственный отток и регулярное поступление приточного воздуха внутрь, разница температур — не менее 15 градусов. Отличается низкими инвестиционными затратами на установку, но не поддается регулировке. Часто используется в квартирах.
  2. Механическая, или принудительная система, — тот же процесс организован с помощью вентиляторов, принудительно нагнетающих и удаляющих воздух. С ее помощью можно организовать полностью контролируемый процесс воздухообмена. Особенности функционирования — высокий уровень шума от вентиляторов, который компенсируется с помощью шумоглушителей. Востребованы моноблочные и наборные модели.
  3. Гибридная, или комбинированная, — сочетает свойства обеих систем. Работает по типу естественной, недостатки которой нивелируются работой механизмов, ускоряющих или ограничивающих приток воздушных масс в зависимости от погодных факторов.

Комбинация вентиляции естественного и механического типа работает в квартирах и жилых домах. На предприятиях, где важно обеспечить строго определенные параметры микроклимата, используют принудительную.

Преимущества принудительной приточно-вытяжной вентиляции

Возможности автоматической регулировки притока и оттока воздушных масс.

  • оптимизация затрат на отопление при использовании рекуператора;
  • тщательная подготовка приточного воздуха (осушение, увлажнение, подогрев, ионизация, фильтры для улавливания пылевых частиц и ряда других загрязнений и высокая степень очистки) и улучшение параметров микроклимата;
  • регулируемая мощность вентиляторов;
  • независимость от погодных факторов как зимой, так и летом в отличие от естественной вентиляционной системы.

К недостаткам и минусам относят высокие инвестиционные затраты на закупку и монтаж оборудования. Необходимо периодически производить замену вышедших из строя компонентов и узлов, производить оплату услуг проектировщика и инженерной компании. Также стоит отметить, что оборудование занимает много места, сокращает полезную площадь в доме, требует соблюдения условий эксплуатации, рекомендованных производителем.

Где устанавливается?

Место монтажа выбирают в зависимости от используемого решения. Различают 2 вида установок с конструктивной точки зрения.

Портативные — децентрализованные устройства, способствующие организации воздухообмена на локальном уровне. Примеры: оконные и стеновые клапаны, бризеры, диффузоры. Эти приборы вставляются в стену или монтируются в стеклопакет и регулируют приток. Управляются в ручном, полуавтоматическом или автоматическом режиме.

Централизованные — представляют собой единый механизм, объединенный центральной пусковой установкой принудительного типа, сетью воздуховодов круглого или прямоугольного сечения с рассчитанным диаметром, смесительной камерой, вентиляторами и сетью приточных-вытяжных диффузоров. Основной агрегат монтируется в специально оборудованном помещении, за пределами жилых и рабочих комнат. Необходимо тщательно подбирать место: технику необходимо устанавливать в отапливаемых помещениях, чтобы избежать промерзания теплообменника в зимний период и холодное время года. Вентиляционные каналы прокладываются в потолочном пространстве во всех помещениях. Управление вентиляторами — автоматическое. Дополнительно необходимо установить дублирующие приборы ручного запуска на случай аварийной ситуации.

Установки централизованного типа с принудительной организацией притока и оттока воздушных масс с помощью вентиляторов, разветвленной сетью воздуховодов требуют дополнительного места при установке и создают сложности интеграции в дизайн помещения. Портативные приборы полезную площадь существенно не сокращают.

Какие помещения оборудуются приточно-вытяжной вентиляцией

Так или иначе в процессе воздухообмена участвуют все комнаты в жилом, коммерческом или производственном строении. Меньшие объемы приточного воздуха подают в комнаты с выходом на балкон, подсобные помещения, кладовые, коридоры длиной до 15 метров (15 м3/ч согласно СНиП 41-01-2003 и СП 60.13330.2020).

В ванной, на кухне в обязательном порядке монтируется механическая вытяжка (вытяжной вентилятор). В цехах и лабораториях с большим объемом вредных выбросов устанавливается местная вытяжная вентиляция (зонты, вытяжные шкафы, отсосы).

Как выглядит приточно-вытяжная вентиляция?

Если оборудование монтируется скрытым способом, увидеть можно лишь декоративные решетки в стене или полу. При открытом монтаже видны вентиляционные каналы (металлические, пластиковые или гибкие). В отдельном помещении устанавливается центральный агрегат (оборудование заключено в металлический короб).

Портативные модели имеют вид элегантных боксов, напоминающих радиатор, или накладок на раму. При установке предусматривают решетки в двери для эффективной межкомнатной циркуляции.

Как устроена приточно-вытяжная вентиляция?

В доме с приточно-вытяжной вентиляцией воздух распределяется по вентиляционным каналам. По системе воздуховодов свежий воздух подается в помещения, а отработанный — удаляется. Вентканалы подключаются к центральной вентиляционной установке. Объем приточного и вытяжного воздуха регулируется скоростью вращения вентиляторов.

Когда включается приточно-вытяжная вентиляция?

Оптимально поддерживать непрерывный воздушный обмен 24/7. Свежий воздух необходим даже ночью, когда мы спим. Другой вопрос: график работы в административных и коммерческих помещениях, неполная загрузка общественных и торгово-развлекательных объектах.

В этом случае приточно-вытяжная вентиляция включается на усиленный режим работы при превышении уровня СО2 (используется специальный датчик) или при срабатывании трекера движения.

Время и режим работы

Временной характер работы приточно-вытяжной вентиляции реализовывается по-разному и не во всех устройствах возможен. Простейшие модели портативной приточки (стеновые и оконные клапаны без сервопривода) работают по принципу «Открыл/закрыл» и требуют постоянного участия пользователя. Настроить временные интервалы здесь нельзя.

В более продвинутых устройствах (например, аэрогиверах, или бризерах) есть встроенные алгоритмы, предусматривающие отложенный старт или запуск на определенное время. В централизованных приточно-вытяжных установках задать время работы можно через блок автоматики (панель или шкаф управления со встроенной схемой).

Алгоритм и схема работы

Принцип работы приточно-вытяжной вентиляции зависит от условий реализации конкретного решения. В автоматизированных системам процесс воздухообмена возложен на реле, датчики (температуры, давления, влажности, содержания углекислого газа), исполнительные и регулирующие механизмы, схемы и блок управления. Процесс проходит отладку в рамках пусконаладочных работ и не требует участия человека в дальнейшем.

В бытовых и полупромышленных моделях зачастую реализуется ручное управление: работы вытяжки от выключателя, включение вытяжного устройства перед началом работ в цеху, открытие клапана, если в комнате душно.

Принцип работы приточно-вытяжной вентиляции

Разберемся в том, как работает приточно-вытяжная вентиляция. В здании с данным типом вентсистемы воздух распределяется по вентиляционным каналам. Приточный и вытяжной воздуховоды подключаются к приточно-вытяжной установке и обеспечивают непрерывный воздухообмен. В современных системах скорость движения потока регулируется, что позволяет менять режим работы вентилятора и общую производительность системы.

К автоматическому контролю можно подключить различные типы датчиков, контролирующих параметры воздуха внутри здания. Детекторы могут реагировать на уровень загрязнения, например, на повышенную влажность или содержание углекислого газа.

Требуется более высокая производительность при интенсивном производственном процесс? — Вручную или автоматически переключитесь на повышенную передачу.

Автоматика позволяет контролировать температуру подаваемого воздуха, информировать пользователя о повреждении устройства и напоминать о сервисном обслуживании.

В производственных помещениях

В промышленных масштабах вентиляционная система работает подконтрольно. Если технологический процесс сопряжен в вредными выбросами используется схема работы «общеобменная приточно-вытяжная вентиляция + местная».

Первая система отвечает за параметры микроклимата во всем помещении в целом.

Вторая предусматривает монтаж локальных вытяжных устройств у источника выброса, быстро удаляющих пары, газы и запахи и предупреждающих их распространение по помещению.

В подвале

Основные проблемы в подвальных помещениях — спертый воздух и избыточная влажность. Оптимальный способ решения — вентилирование механическим способом и запуск установке на основании сигнала от датчика. Организовать качественный воздухообмен необходимо, даже если подвал используется нечасто.

Скопление газов может вызывать отравление. Влага способна разрушить стены, привести к появлению грибка и плесени.

Основные элементы конструкции

Перечислим ключевые компоненты
системы:

  • вентиляционная решетка — устройство, через которое всасывается воздух снаружи. Воздухозаборник должен располагаться на соответствующем расстоянии от дымохода, стоков канализационных каналов и вытяжных устройств. Обычно его устанавливают на стене дома в месте, где воздух поступает максимально чистым;
  • фильтры очищают приток — воздух, проходящий через приточно-вытяжную установку, и удерживают большую часть твердых загрязняющих веществ. Для эффективной очистки приточного воздуха их следует чистить или регулярно менять. Рекомендованная периодичность: не реже четырех раз в год. Также важно обеспечить оптимальные условия работы устройства, которое теряет эффективность при постепенном загрязнении фильтрующего элемента;

ВАЖНО! Фильтры очищают не только наружный, но и удаляемый воздух. Это необходимо для защиты теплообменника.

  • каналы вентиляции отвечают за движение воздушного потока. Приточные воздуховоды обеспечивают поступление свежего воздуха в помещение;
  • на концах воздуховодов монтируются решетки, или диффузоры. Диффузоры позволяют регулировать воздушный поток и используются для равномерного распределения входящих и выходящих воздушных масс;
  • вентиляторы обеспечивают движение воздуха в воздуховодах. Их следует размещать таким образом, чтобы они наилучшим образом соответствовали конструкции здания. В одноэтажных домах их проще всего расположить на неиспользуемом чердаке. Также их можно спрятать в потолке или в стенах;

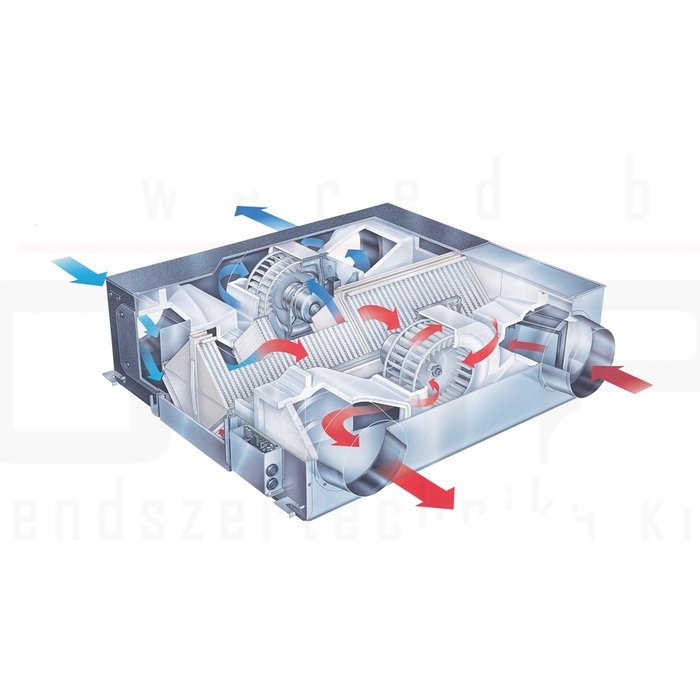

  • рекуператор — ключевой элемент современных систем приточно-вытяжной вентиляции. Прибор утилизирует тепло выходящего воздуха и нагревает поступающий.

Подробнее об основных компонентах вентиляционных установок мы писали в статье «Составные части системы вентиляции и их функции».

В чем смысл рекуперации?

Теплообменник позволяет рекуперировать значительное количество тепла из воздуха, удаляемого из здания. Основным элементом является приточно-вытяжная установка. Агрегат состоит из вентиляторов и теплообменника. В народе его называют рекуператором.

Рекуператоры с электроприводом утилизируют в среднем 50-80% тепла из воздуха, удаляемого из здания.

Как это работает? Энергия восстанавливается за счет нагрева холодного приточного воздуха. Предварительно подогретые воздушные массы, подаваемые в помещение, не охлаждают его слишком интенсивно. Следовательно, для поддержания температуры требуется меньше энергии. Рекуператоры сконструированы таким образом, что отработанный воздух не смешивается со свежим потоком, поступающим извне. Специалисты QWENT подробно рассказали о том, что такое рекуперация воздуха в вентиляции.

Виды рекуператоров:

  1. Пластинчатые представляют собой блок-кассету с металлическим корпусом. Теплообменник в них построен из нескольких параллельно расположенных пластин, между которыми проходят два воздушных потока: теплый отработанный воздух и холодный, подаваемый в здание. Эффективность данного вида рекуператоров зависит от материала пластин. Металлические склонны обмерзать и долго оттаивать, что ограничивает функциональность устройства. Пластиковые такого недостатка не имеют, но стоят дороже. Могут использоваться в условиях высокой влажности. Оба вида образуют конденсат — при их использовании важно предусмотреть дренаж для отвода скопившейся влаги. Пластины из полимеризованной бумаги высокоэффективны, не образуют конденсат и не сушат воздух. Не подойдут для влажных помещений.
  2. Роторные теплообменники представляют собой цилиндр, заключенный в металлический корпус. Принцип работы основан на вращающемся барабане, который нагревается в зоне вытяжного канала и охлаждается в зоне приточного, возвращая тепло уличному воздуху. Данный вид рекуператоров эффективнее пластинчатых.
  3. Энтальпийные — относительно новое оборудование на рынке. Оснащены мембранной пластиной, которая выполняет роль перегородки, и возвращает не только тепло, но и влагу потоку свежего приточного воздуха. Оснащены мембранной пластиной, которая выполняет роль перегородки, и возвращает не только тепло, но и влагу потоку свежего воздуха. Результативность установки оценивается в 80-85% благодаря эффективному теплообмену. Смешивания потоков не происходит. Конденсат не образуется: мембранная поверхность впитывает строго определенный объем влаги.

Предварительный подогрев свежего воздуха вытяжным потоком из здания эффективен, когда наружная температура не опускается выше -10 ° С. Когда наружная температура ниже, подача воздуха без дополнительного обогрева может чрезмерно охлаждать комнаты. Для дополнительного обогрева наружного воздуха в рекуператорах устанавливаются автоматические электронагреватели.

Пусконаладочные работы

Этап пуско-наладки — важный процесс проверки и окончательной настройки оборудования. Выполняется на завершающей стадии после монтажа сети и силовых агрегатов. Включает серию тестов и отладку ключевых процессов, проверку работу сети во всех доступных режимах, включая аварийный. Основная цель: приведение в соответствие текущих расходов воздуха заявленным в проекте.

Как сделать приточно-вытяжную вентиляцию?

Самостоятельный монтаж и закупка оборудования без проведения предварительных расчетов — рискованная затея. Особенно, если речь идет о полупромышленных и промышленных решениях. Предварительно проконсультируйтесь со специалистом инженерной компании и пригласите его на объект (как правило, это бесплатно). Имеет смысл потратится на проект и подбор оборудования. Только качественно проведенные расчеты и агрегаты с рекомендованными мощностными характеристиками гарантируют выполнении задач по обеспечению микроклимата и оптимизируют эксплуатационные расходы.

В комнате

Самый простой способ — оборудовать окно накладным приточным клапаном. Устройство монтируется на стеклопакет и оставляет зазор, через который поступает воздух даже при закрытых ставнях. С установкой можно справиться самостоятельно или заказать монтаж. Чуть более сложный метод — установки стенового клапана или бризера. Потребует штробления отверстия.

Как установить приточно-вытяжную вентиляцию?

Данный вид вентсистем из-за высокого КПД и энергоэффективности крайне востребован в помещениях разного профиля. Поговорим об особенностях установки в каждом из них.

В заведениях общепита предъявляются особые строгие требования к воздухообмену. Эффективная система циркуляции обеспечивает комфорт для сотрудников и клиентов и избавляет от запахов, возникающих в результате приготовления пищи. Выбор вентсистемы зависит от размеров помещения. Оптимальным выбором для кафе и ресторанов является приточно-вытяжная вентиляция с рекуперацией тепла. Важно соблюдать определенные требования при установке. Минимальный уровень вентиляции рассчитывается исходя из количества людей, которые будут находиться в данном помещении. Согласно требованиям СЭС, на 1 человека должно приходится 50 кубов (м³) свежего воздуха в час.

Как рассчитать приточно-вытяжную вентиляцию?

Специалисты используют для расчетов нормы, указанные в СНиП, несколько формул и разные методики. Пример расчета вентиляции на кухне:

  • размер необходимого воздушного потока — около 10-50 смен за 1 час;
  • влажность воздуха в помещении — 40% -50%;
  • температура внутреннего воздуха — 20-22 ° С;
  • скорость воздуха на рабочем месте — 0,2 ÷ 0,3 м/с.

Для зала, где принимают гостей, достаточно 5-10 смен воздушного потока за 1 час.

Крайне важна правильная вентиляция в кальянных. В этих заведениях важно корректно решить проблему с регулярной циркуляцией воздуха. При правильном выборе типа системы, грамотном проектировании и монтаже, пары дыма быстро и эффективно рассеиваются, поддерживаются оптимальная влажность и свежесть воздуха.

Вентиляция с рекуперацией тепла оптимальная для офисов, магазинов, коммерческих помещений и общественных зданий. Хорошо функционирующая вентсистема очищает воздух, улучшает самочувствие сотрудников и клиентов, повышает производительность. Преимущества приточно-вытяжной системы вентиляции с рекуперацией воздуха для коммерческих объектов:

  • оптимальная температура;
  • поддержание надлежащей влажности;
  • защита от плесени и бактерий;
  • снижение загрязнения;
  • улучшение качества воздуха;
  • комфорт для персонала и клиентов;
  • экономия бюджета компании.

Системы воздухообмена предназначены не только для обеспечения хорошего качества воздуха, но и для уменьшения влажности, роста микроорганизмов и удаления нежелательных запахов в помещениях.

Крайне важно правильно установить вентиляционную систему для крупных загородных частных домов и таунхаусов в несколько этажей. Комфортное проживания в таких домах невозможного без механической приточно-вытяжной вентиляции с рекуператором. Конструкция воздуховодов в двух-, трехэтажных домах предполагает много изгибов — важно подбирать высокопроизводительную приточно-вытяжную установку, которая позволит преодолеть высокое сопротивление потоку воздуха.

На промышленных объектах установка вентиляционной системы обусловлена профилем производства и зачастую оснащается опциями удаления вредных веществ (пыли, газов, паров). Главная задача вентиляции в цехах, на складах и производстве — нормализация воздушной среды на рабочих местах. Индивидуальное проектирование необходимо для расчета параметров каждой вентсети: готовые шаблонные решения могут не сработать на вашем объекте из-за ошибок проектирования.

Сколько стоит приточно-вытяжная вентиляция?

Цена приточно-вытяжной вентиляции с рекуператором может превышать стоимость обычной приточно-вытяжной установки в среднем на 50%. На рынке представлено оборудование под различный ценовые сегменты: итоговая цена зависит от размера устройства, его оснащения, автоматизации и марки. Аналогично оцениваются и элементы вентиляционных каналов. Чем сложнее установка, тем выше стоимость.

Она складывается из:

  • составления проекта;
  • приточно-вытяжной установки;
  • вентиляционных каналов и арматуры, диффузоров, дополнительных монтажных элементов;
  • услуг монтажников.

ВАЖНО! Рекуператор хорошо проявляет себя при большой разнице температур. Если на улице -15°C, а в здании должно быть +20°C, установка приточной-вытяжной вентиляции с рекуперацией экономически целесообразна.

Принимая решение о покупке приточно-вытяжной установки, вы должны изложить свои потребности и предпочтения проектировщику или продавцу и показать проектную документацию здания (дома, квартиры, офиса, производства). Обратная связь поможет избежать недопонимания на начальном этапе работы.

Итоговая цена может существенно измениться в зависимости от сложности монтажа и конструкции дома. Подробно писали о том, из чего складывается цена на монтаж систем вентиляции, кондиционирования и дымоудаления.

Как выбрать?

Выбор приточно-вытяжной вентиляции должен основываться на задачах, которые необходимо решить. Если важно улучшить микроклимат в небольшой квартире, установите в комнатах компактную приточку с расширенным функционалом (например, бризер) и оптимизируйте работу вытяжки (поменяйте фильтры, поставьте датчик влажности).

  1. Нужно организовать вентиляцию в частном доме? Выбирайте приточно-вытяжную вентиляцию бытового назначения.
  2. Как подобрать приточно-вытяжную установку для коммерческого или промышленного объекта? Обратитесь к специалистам, например, в инженерную компанию Qwent для проектирования, расчета параметров и качественного монтажа.

Вывод

Приточно-вытяжная вентиляция с рекуперацией — оптимальный способ добиться качественной циркуляции воздуха и экономить на отоплении и счетах за электроэнергию. В данном обзоре мы постарались осветить основные принципы работы системы, особенности установки и вопросы ценообразования. Надеемся, что эта информация будет полезна всем, кто планирует оснастить жилые, коммерческие и производственные объекты эффективной вентустановкой и не хочет полагаться на советы недобросовестных инженерных компаний.

Система приточной вентиляции — HSSS

Система приточной вентиляции представляет собой механическую систему для вентиляции и очистки воздуха в помещении.

Система работает в отличие от системы вытяжной вентиляции, работа повышает давление в помещении, нагнетая свежий воздух через вентилятор, заставляя существующий воздух выходить наружу, чтобы сбалансировать внутреннее давление.

Для этого в системе используются трубы и воздуходувки уже существующей системы кондиционирования воздуха.

Для поступления свежего воздуха снаружи установлен небольшой приточный воздуховод и небольшая заслонка с электроприводом; для подключения кондиционера к открытому воздуху за пределами дома или участка.

Эта система нуждается в специальном вентиляторе для работы в случае отключения системы отопления и охлаждения.

Системой лучше пользоваться при включенной системе кондиционирования воздуха; чтобы не тратить слишком много энергии. Поскольку система приточной вентиляции должна перемещать меньшее количество воздуха, чем количество, необходимое для нагрева и охлаждения, поэтому она будет использовать такое же количество энергии для гораздо меньшего процесса.

Конструкции систем приточной вентиляции

Принудительная подача воздуха от существующей системы отопления, вентиляции и кондиционирования воздуха (HAVC)

Эта конструкция основана на существующей системе HAVC для очистки воздуха в помещении путем снаружи в воздуховоды рециркуляции.
Возвратный воздуховод забирает воздух из помещения, а затем направляет его обратно в центральный блок для регулирования температуры через отдельный воздуховод.
Впускной канал комплектуется моторизованной заслонкой со специальным контроллером; для смешивания свежего воздуха снаружи с системой HVAC. Заслонка настроена на открытие при необходимости.

Многоканальные системы приточной вентиляции

Система используется для повышения давления в помещении с помощью одноканального вытяжного вентилятора для балансировки приточного вентилятора.
Центральный вентилятор всасывает свежий воздух снаружи через фильтр и направляет его по каналам к решеткам подачи воздуха в помещения.
В холодном климате может потребоваться балансировка приточного вентилятора с однопортовым вытяжным вентилятором.

Преимущества системы приточной вентиляции
