Как удлинить коаксиальный дымоход для газового котла: Как удлинить коаксиальную трубу газового котла: монтаж, требования, цена

При установке любого котла отопления (за исключением электрического) необходимо позаботиться о системе дымоудаления и подводе кислорода, необходимого для поддержания процесса горения топлива. Котлы с камерой сгорания закрытого типа можно устанавливать в любом помещении. При этом классическая схема вывода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

Дизайн

Само значение слова «коаксиальный» означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом благодаря системе перемычек.

Причиной тому является различное назначение трубок:

• Малые — предназначены для отвода продуктов, образующихся при сгорании топлива.
• Большой нужен для подачи воздуха, а значит и кислорода, в камеру сгорания.

В этом случае получается, что свежий воздух и продукты горения не смешиваются друг с другом. Такая система надежно изолирована, и воздух из помещения не смешивается с газами в дымоходе.

Важно! Наиболее распространены коаксиальные конструкции горизонтальные, хотя, в принципе, можно оборудовать и вертикальный дымоход.

Преимущества

Основным преимуществом этой конструкции является ее универсальность. Может использоваться для всех типов отопительных котлов. Наиболее эффективна работа по установке коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще несколько преимуществ:

• Расположение горизонтальное. Нет необходимости пробивать дыру в крыше. Достаточно вывести трубу в окно или сделать отверстие в ближайшей к котлу стене.
• Система дымохода изолирована и не связана с воздухом в помещении.
  Нет риска проникновения угарного газа в помещение.
• Воздух, поступающий с улицы, поступает в камеру сгорания уже нагретым, за счет того, что соприкасается с раскаленным дымоходом. Это повышает КПД котла.
• Простота установки коаксиального дымохода. Работа по его обустройству не требует особых навыков и специальных знаний.
• Безопасность. Коаксиальный газоход надежно защищен от пожароопасности, так как система охлаждается относительно холодным воздухом с улицы.
• Нет необходимости оборудовать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, прихожая, пристройка или подвал.

Правила устройства коаксиального дымохода для газового котла

Если планируется обустройство коаксиальной системы дымоудаления, необходимо придерживаться правил монтажа и техники безопасности. Это позволит избежать даже самых маленьких рисков, связанных с попаданием выхлопных газов в помещение:

• Максимальная длина отводной вертикальной трубы в коаксиальном дымоходе 3 м. Иногда можно встретить дымоходы большей (до 5 м) длины. Например, это касается монтажа коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
• Труба выведена на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
• При установке вентилятора с принудительной тягой нет необходимости обустраивать вертикальную секцию.
• Высота выхода газохода над землей от 2 м, а относительно котельного агрегата величина превышения от 1,5 м.
• Минимальное расстояние выхода трубы дымохода от любого оконного или дверного проема, а также вентиляционных решеток – 0,5 м.
• Выход коаксиального дымохода нежелательно обустраивать под окном. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном – 1,0 м.
• Небольшой наклон трубы обеспечивает удаление конденсата.

Уклон дымохода

В этом вопросе нет единого мнения:

• Наиболее распространенная рекомендация – наклон труб «от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает наружу, а не поступает в котел. Однако такая система работает безотказно до наступления сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
• Вам еще предстоит принять решение сделать уклон трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный сборник конденсата.

Изолируете ли вы дымоход?

Дело в том, что изоляция труб газохода проблему не решает. Конденсат все равно замерзает. Эту проблему можно более эффективно решить, если немного укоротить внутреннюю трубу. Естественно, это верно, если трубы отклоняются от котла.

Порядок монтажа

В отличие от обычного вертикального дымохода коаксиальная система не требует профессиональных навыков при монтаже. Но при этом нужно четко следовать инструкции. Только так можно добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

• Определяемся с местом расположения котла. Настенные модели располагаются на наружных стенах, напольные – на небольшом возвышении.

Важно! Превышение отвода на стене над котлом, согласно правилам, составляет 1,5 м и более. Диаметр отверстия в стене должен быть немного больше диаметра наружной трубы.

• Установить специальный элемент для подключения дымохода к котлу. Все стыки и повороты скрепляются хомутами. Ни в коем случае нельзя использовать герметики или клейкие ленты.

Важно! Количество поворотных колен на всю систему не должно превышать 2,

Каждый обогреватель требует обязательного удаления продуктов сгорания. Особенно актуальной задача удаления дыма, копоти и копоти становится для владельцев загородных домов, где отсутствует центральное отопление.

В последнее время широкое распространение получил коаксиальный дымоход, так как он является наиболее эффективным и практичным устройством для ряда отопительного оборудования.

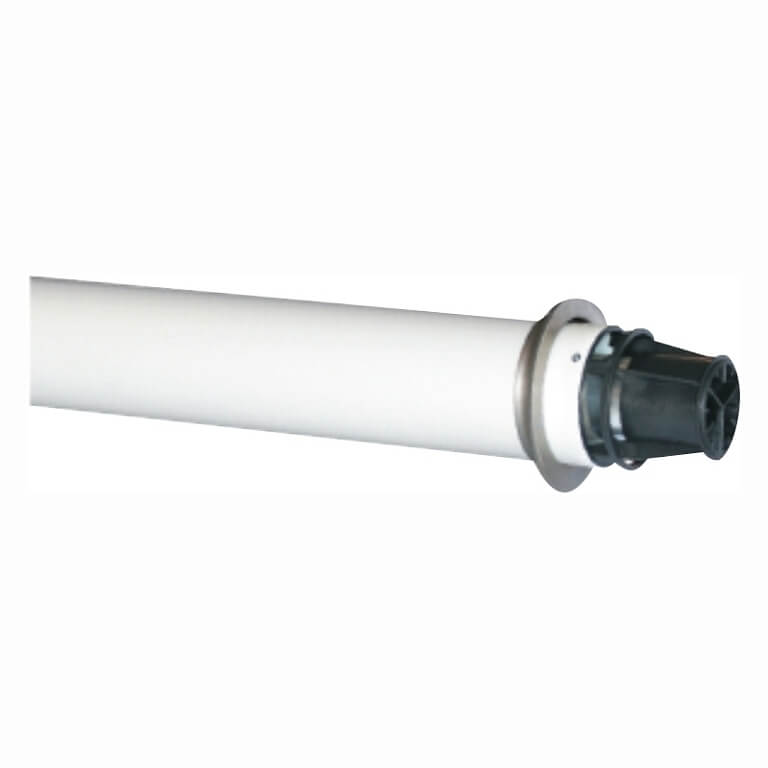

Одним из самых доступных и надежных коаксиальных дымоходов на данный момент является система STOUT. Оборудование рассчитано на работу с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и проверены для условий эксплуатации в нашей стране.

Гарантия на всю продукцию — 2 года. Количество элементов позволит вам собрать любую систему дымоудаления, которая будет отлично работать в вашем доме. Техника STOUT производится на тех же фабриках, где заказывают товары премиальные бренды, но стоит она значительно дешевле – нет необходимости переплачивать за громкое имя.

Что такое коаксиальный дымоход

Коаксиальный дымоход представляет собой конструкцию, состоящую из двух труб разного диаметра, вставленных одна в другую. Также внутри устройства есть перегородки, препятствующие соприкосновению деталей. Коаксиальный дымоход забирает воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без дополнительного вентиляционного оборудования. Основное отличие от традиционного дымохода показано на рисунке:

Такое оборудование устанавливается в тепловые устройства, оборудованные закрытыми камерами сгорания, а именно:

1. Котел газовый.
2. Газовый конвектор.
3. Газогенератор.
4. Колонка газовая.

Максимальная длина устройства, как правило, не превышает двух метров. Основная часть этого типа дымоходов предназначена для горизонтальной установки и выводится через отверстие в стене здания. Вертикальный коаксиальный дымоход сложнее в монтаже, длина трубы устройства гораздо больше и она выводится через потолок и чердак.

Коаксиальные дымоходы для газовых котлов помогают решить многие проблемы, которые оставались актуальными при использовании традиционных устройств. Основные изменения:

1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, так как коаксиальная труба быстро остывает за счет притока холодного воздуха через наружную трубу и таким образом снижается риск воспламенения.
2. Коаксиальный дымоход для газового котла повышает КПД каменки за счет нагрева поступающего снаружи воздуха от выхлопных газов.
3. Котел с коаксиальным дымоходом не наносит вред окружающей среде благодаря полному сгоранию топлива и отсутствию вредных выбросов в атмосферу.
4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, так как весь процесс горения происходит в закрытой камере и не нарушает комфортный микроклимат в помещении.
5. Небольшая длина устройства, что значительно экономит место в доме.
6. Широкий выбор различных силовых устройств.

Как осуществляется монтаж дымохода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Вертикальная установка осуществляется только в тех случаях, когда нет возможности вывести устройство через стену. Чаще всего это происходит, если:

• Рядом с устройством находится окно, на расстоянии менее 60 см;
• Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла должен быть установлен в соответствии со СНиП, основные рекомендации:

1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянную подачу воздуха .
2. Впускная труба должна находиться на высоте 1,5 м над обогревателем.
3. Диаметр патрубка котла не должен превышать диаметра поперечного сечения выпускного канала.
4. Дымоход вводится в котельную, где стоит турбированная газовая колонка или котел для отопления.
5. Давление газа, проходящего по каналу, не должно превышать 0,003 МПа.
6. Продукты сгорания топлива, которое перерабатывает колонна или котел, могут удаляться через наружные стены конструкции.

При размещении дымохода на большом расстоянии от наружной стены здания для осуществления прохода дымового канала используется специальный удлинитель.

• Высота дымохода не должна превышать высоту конька крыши.
• Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
• Не рекомендуется использовать более двух отводов в одной конструкции. Это сильно усложнит эксплуатацию и чистку устройства.
• Элементы крепятся с помощью раструбной технологии.
• Запрещается располагать стыки труб в месте прохода через стену.
• Каждый отопительный прибор — колонка, котел, генератор должен быть оборудован собственным дымовым каналом, использование совмещенных газоходов запрещено, во избежание нарушения норм пожарной безопасности. Однако так наз. каскадные устройства.

При установке отопительного оборудования возникает необходимость организации вывода сгоревших в процессе эксплуатации газов. Коаксиальные дымоходы для котлов – оптимальный вариант системы отвода продуктов сгорания. В чем преимущества использования устройства дымохода коаксиального типа и в чем особенность его монтажа?

Устройство имеет двухканальную циркуляционную систему, по которой одновременно осуществляется подача воздушных масс в котел и удаление продуктов сгорания топлива. Этот тип дымохода используется, как правило, для турбированных или конденсационных обогревателей с естественным или принудительным отводом дымовых газов.

Принцип работы коаксиального дымохода достаточно прост:

• продукты горения проходят через внутреннюю трубу, нагревая ее;
• воздух, поступающий по наружному каналу, нагревается за счет контакта с отводом продуктов сгорания;
• в топливную камеру попадают уже теплые воздушные массы, способствуя полному сгоранию топлива;
• поток холодного воздуха, проходящий через наружный воздуховод, предотвращает перегрев системы.

В результате этого процесса значительно повышается КПД системы отопления, повышается пожаробезопасность всего устройства. Наличие устройства для сбора конденсата защищает от попадания влаги в котел, а наконечник, принятый сверху системы, защищает от попадания осадков в каналы.

При монтаже дымоходов коаксиального типа для газового котла учитываются следующие параметры:

• мощность теплового агрегата;
• уровень теплоизоляции в помещении;
• среднемесячная температура воздуха снаружи здания;
• вид используемого топлива;
• общая производительность котла.

Такие факторы учитываются при выборе размера труб для установки дымохода.

Типы коаксиальных дымоходов

Монтаж дымоходных каналов осуществляется двумя способами — вертикально и горизонтально. В первом труба выводится через крышу, а во втором вывод производится через оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависят от материала, из которого изготовлены трубы.

Алюминий

Материал довольно легкий. Главное его преимущество – устойчивость к перепадам температур и хорошие антикоррозийные характеристики.

Из-за неспособности выдерживать высокие температуры алюминий редко используется в коаксиальной дымоходной системе. В основном используется в сочетании с пластиком.

нержавеющая сталь

Трубы из нержавеющей стали наиболее популярны. Они не деформируются под воздействием резких колебаний температуры и выдерживают нагрев до 550 градусов. Материал обладает высокой устойчивостью к агрессивным веществам и может использоваться в качестве дымохода в течение 30 лет.

Для коаксиальной системы отвода продуктов сгорания используются два типа труб из нержавеющей стали:

1. Изолированный. В основном используется для установки вертикальных дымоходов. Такая труба значительно повышает аэродинамические качества устройства и устанавливается при возведении здания.
2. Неизолированный. Применяется как для бытовых, так и для промышленных дымоходных конструкций коаксиального типа. Отличается долговечностью

К недостаткам использования неизолированных труб относится высокая конденсация пара.

Пластмасса

Дымоходы из термостойкой пластмассы применяются для конденсационных газовых котлов. Помимо небольшого веса и способности выдерживать нагрев до 205 градусов, материал имеет относительно невысокую стоимость.

Пластиковые коаксиальные трубы просты в установке. Но все же, в отличие от изделий из нержавейки, продолжительность их использования невелика. Такие дымоходы используются исключительно в газоотводных системах с низким температурным режимом.

При выборе труб следует обращать внимание на рекомендации, указанные производителем для типа нагревателя.

Технические требования к устройству коаксиальной трубы

Монтаж коаксиальной дымоходной системы для газовых обогревателей с камерой сгорания закрытого типа осуществляется в соответствии с нормативной документацией. В случае отклонения от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, к коаксиальным дымоходам предъявляются следующие технические требования:

1. Коаксиальные дымоотводные конструкции могут располагаться в вертикальном и горизонтальном положении. Их установка, вне зависимости от типа установки, осуществляется после согласования предоставленного проекта с газовой службой.
2. Не допускается подключение к одной сети отопительных приборов с разными типами отводов — принудительным и естественным.
3. Размещение трубы дымохода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо сделать на 1 сантиметр больше от трубы. Для деревянных домов рекомендуется увеличить проем на 5 сантиметров и защитить негорючими материалами.
4. В многоэтажных домах расстояние от трубы до оконного проема над ней должно быть не менее 1 метра. Если двери и окна находятся на одном уровне с дымоходной системой, то выдерживается расстояние в 50 сантиметров.
5. Выход коаксиальной трубы должен быть на 1,5 метра выше верхней точки теплогенератора.
6. От газопровода до дымохода соблюдается расстояние более половины диаметра наружной трубы.

При выносе дымохода за пределы здания стыки не должны находиться в стене. Все части конструкции должны полностью подходить друг другу по диаметру. Через стены допускается прокладка дымоходов для систем отопления мощностью не более 30 киловатт. Ни при каких обстоятельствах дым не должен выходить через соединения продуктов сгорания.

Во избежание проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного производителя.

Монтаж дополнительного оборудования газовых отопительных приборов осуществляется исключительно специалистами в данной области. Также каждый год проводится полное техническое обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

Варианты установки коаксиальных дымоходов

Системы дымоудаления коаксиального типа для котлов вполне безопасны в использовании при правильном монтаже. Длина горизонтальных элементов дымохода должна быть более 1 метра, а самой трубы более 5 метров. Высота самого устройства на выходе устанавливается ниже конька крыши. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Монтаж дымоходов осуществляется двумя способами — наружным и внутренним. Каждый вариант имеет свои особенности установки.

Установка наружного блока

Этот метод используется для готовых зданий с еще не проведенным отоплением. Изначально делается разметка для расположения дымохода на стене помещения. Установка самого устройства достаточно проста:

• в стене делается отверстие для выхода трубы;
• участки с низкой теплостойкостью утепляют базальтовым утеплителем;
• в подготовленное отверстие вставляется труба;
• с одноконтурным отводом трубы дымохода 90 градусов и двухконтурный тройник, устройство подключается к узлу отопления;
• в качестве соединительного элемента используется отвод, а тройник со съемным уклоном для вертикальной фиксации конструкции;
• Подключенная система крепится к стене с помощью кронштейнов.

После этого осуществляется сборка всей конструкции. Все детали скрепляются хомутами. Участок отверстия для выхода дымохода загерметизирован, а труба защищена специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымохода

Перед монтажом системы отвода продуктов сгорания топлива проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымохода. Размер трубы на выходе из котла не должен быть больше объема выхлопной трубы.

Монтаж производится в следующей последовательности:

1. К специальному выходу дымохода на котле крепится соединительный отвод и тройник. Для двухконтурных агрегатов также устанавливается переходной узел. Все стыки фиксируются хомутами.
2. В стене делается отверстие для вывода дымохода.
3. Если дымоходная труба расположена сбоку от котла, то после установки переходных элементов собирается горизонтальная конструкция дымохода. При этом отверстие для вывода на улицу трубы располагается от креплений к обогревателю на расстоянии 1,5 метра.
4. Для того чтобы конденсат беспорядочно стекал по каналу в специальный коллектор, наружная труба закреплена под небольшим уклоном.
5. Верхнее расположение выпускной трубы на котле значительно облегчает монтаж дымоходной конструкции. Вертикальная сборка осуществляется с помощью специальных кронштейнов. На выходе из крыши дымохода оставляют воздушный зазор и укладывают материал с негорючими свойствами. Стыки закрываются фартуком.

После сборки конструкции тщательно проверяется герметичность всех соединений.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют множество преимуществ:

1. Повышение производительности системы отопления. За счет нагретых воздушных масс, поступающих с улицы в топку, осуществляется полное сгорание топлива, которое за счет воздушных масс не расходуется на обогрев котла. Поэтому КПД коаксиальных устройств намного выше, чем у простых дымоходов.
2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреваться выходящим газам, система тем самым повышает пожаробезопасность всей конструкции. Отверстие в стене, через которое выводится дымоход, можно дополнительно не изолировать.
3. Универсальное применение. Коаксиальные устройства вывода продуктов сгорания могут применяться для турбированных агрегатов, работающих на любом виде топлива.

Недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это связано с наличием конденсата в каналах. Он образуется из-за того, что температура выходящих продуктов сгорания опускается ниже точки росы.

Коаксиальные дымоходы намного производительнее обычных устройств дымоудаления. Они просты в использовании, безопасны, практичны, а установка системы довольно проста. Относительно высокая цена продукции полностью оправдывается эффективностью применения.

Монтаж коаксиального дымохода газового котла своими руками часто делается для оптимизации работы системы отопления. Если он не работает от электричества, то в обязательном порядке требует дымоудаления. Раньше для этого использовались стандартные дымоходы, но сегодня появились более совершенные устройства.

Что такое коаксиальный дымоход

Строительство включает размещение одного объекта внутри другого. Такой дымоход изготавливается в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Такие «сооружения» делятся на несколько видов:

1. Внешний и внутренний. Устройства делятся на эти категории в зависимости от местоположения. Первая разновидность размещается снаружи здания и крепится специальными скобами непосредственно к фасаду. Отличительной особенностью внешнего вида является удобство при установке и использовании. Внутренние виды дымоходов монтируются в заранее подготовленные шахты. Эту разновидность достаточно сложно монтировать и обслуживать, к тому же требуется строгое соблюдение техники безопасности.
2. Неизолированные и изолированные. Второй вариант удобен в холодное время года, когда канал, отвечающий за поступление воздушных масс в систему, с большой долей вероятности замерзает. Это приводит к уменьшению подачи кислорода в камеру сгорания, что снижает КПД отопительного оборудования. Утепленные системы способны обеспечить работу котла даже при экстремально низких температурах. Эта разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенный элемент. Пространство заполняется любым типом утеплителя.
3. Коллективные и индивидуальные. Вторая разновидность используется, когда речь идет об обслуживании одного котла. Это простая конструкция без ответвлений. Когда требуется обеспечить отвод продуктов сгорания, образующихся при работе нескольких отопительных агрегатов, применяют сборный тип дымохода. Это шахтная система с несколькими ответвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед установкой того или иного вида рекомендуется подробно изучить всю информацию о них.

Аксессуары для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип действия

Конструкция такого устройства позволяет выполнять несколько функций, то есть обеспечивать стабильную подачу кислорода для «стимулирования» разжечь в печи и удалить дым. Устройство включает в себя несколько модулей, в число которых входят:

1. Прямые трубы. Они используются для постройки основного здания.
2. Накладки декоративные, представляющие собой фланцы, закрывающие места прохождения шахты дымохода через строительные конструкции.
3. Тройники, входящие в состав системы, если продукты сгорания необходимо вывести сразу из нескольких тепловых пунктов.
4. Уплотнители (представляют собой устройства, обеспечивающие полную герметичность корпуса в местах прохода через стену).
5. Подключение устройств. Это отводы или муфты на 90° и 45°.
6. Усиливающие элементы, в состав которых входят хомуты, а также кронштейны.
7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент расположен на вертикальных секциях, оборудован затвором водяного типа, не допускающим снижения давления воздуха.
8. Адаптеры. Они нужны для подключения дымохода к котлу.
9. Принадлежности со специальным отверстием. Такое «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
10. Форсунки. Они нужны для своевременного удаления дымных масс, забора воздуха с улицы.

Операция заключается во внешнем заборе воздушных масс с улицы через наружный канал. При движении по трубопроводу воздух нагревается за счет контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. В топку поступает нагретый кислород, что повышает КПД, снижает расход газового топлива при работе котла.

Важно! Канал снаружи играет роль охлаждающего устройства, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход такого рода можно монтировать в частном (деревянном) здании, не принимая серьезных мер по обеспечению безопасности (пожарной).

Как было сказано выше, внутренний канал обеспечивает «транспортировку» дымных масс. Часто оснащается специальными нагревателями, позволяющими увеличить тягу в вертикальных конструкциях. Данная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Для обеспечения бесперебойной работы самодельного дымохода требуется заранее произвести расчеты и качественно выполнить монтаж с учетом конструктивных особенностей.

Схема установки дымохода

Плюсы и минусы

Основное преимущество коаксиального дымохода в том, что воздушные массы, используемые при работе котла, забираются не из помещения, а с улицы. Это избавляет от необходимости делать мощную систему вентиляции, к тому же даже небольшое помещение подходит для использования в качестве котельной в такой ситуации.

Помимо описанных особенностей, к положительным сторонам такого устройства можно отнести:

1. Высокая скорость установки. Конструкцию дымохода нельзя назвать сложной, поэтому монтаж можно выполнить самостоятельно (не обязательно привлекать специалистов и платить за их услуги).
2. Возможность использования для удаления продуктов сгорания из котельной многоквартирного дома.
3. Возможность использования для повышения КПД практически любого типа отопительного оборудования.
4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью у большого количества людей. Помимо достоинств, двухканальные дымоходы имеют ряд недостатков.

К ним относятся:

1. Необходимость согласования установки со службой санитарно-эпидемиологического надзора. Это связано с тем, что при эксплуатации выделяется много токсичного конденсата. Выливать это вещество на землю категорически запрещено, а утилизация производится в специально отведенных местах. Однако если использовать этот вид дымохода в частном доме, то все претензии будут сводиться к индивидуальным пожеланиям его владельцев. А вот при установке систем коллективного типа получение разрешения от упомянутой выше службы является обязательным условием.
2. Необходимость организации изоляции труб от коаксиального конденсата. Даже небольшие ошибки, допущенные при монтаже, приведут к обледенению выпускного отверстия, что вызовет снижение тяги.

Несмотря на описанные недостатки, дымоходные системы такого рода часто устанавливают как в частных домах, коттеджах или дачах, так и в многоквартирных домах. Однако к процедуре установки нужно отнестись с максимальной ответственностью и вниманием. Это поможет вам избежать ненужных расходов в будущем.

Более того, ошибки при монтаже могут привести к деформации дымоходных коммуникаций в процессе эксплуатации. Некоторые проблемы могут быть решены специалистами, но если проблемы долгое время игнорируются, может потребоваться покупка новой системы и ее установка.

На схеме наглядно показано, как работает коаксиальный дымоход.

Монтаж коаксиального дымохода газового котла своими руками

Ничего сложного в алгоритме монтажа нет, однако есть особенности, которые ощутимо влияют на функционирование системы в дальнейшем. Перед приобретением готовой дымоходной системы нужно внимательно изучить диаметр трубопровода, который будет подсоединен к котлу.

Важно! Важную роль при установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилами может привести не только к проблемам с санитарно-эпидемиологическим надзором, но и к несчастным случаям.

Нормативные требования СНиП

Правила устройства дымоходов для газового котла, а также соответствующие нормативы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, методик расчетов и монтаж осуществляются в соответствии с ними. Нарушение этих правил приведет к выходу из строя газовой службы и сделает легальную установку невозможной. СНиП регламентируется:

1. Размещение дымохода на фасаде. Голова должна находиться не менее чем в двух метрах от земли. Размер отверстия в стене должен быть на 1 см больше диаметра дымохода для кирпичной стены и на 5 см для деревянной стены.
2. Техническое обслуживание. Ее следует проводить в начале и конце отопительного сезона. Требуется удалить конденсат и проверить места соединений на герметичность.
3. Применение подобных систем в МКД. Конструкцию следует монтировать на расстоянии не менее полуметра от дверных и оконных проемов. До окна над трубой должно быть не менее 1 м.
4. Установка. Труба дымохода должна находиться на расстоянии не менее 30 см от стены. Если речь идет о турбированных котлах – от 1 м.кв. В обязательном порядке должна быть установлена ​​сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен быть 5 см. Это связано с тем, что в процессе эксплуатации внешняя поверхность практически не подвергается нагреву. Между стеной и трубопроводом необходимо разместить негорючие материалы. Оптимальный вариант – базальтовый утеплитель. Труба дымохода должна находиться на расстоянии не менее 1,5 м от окон и дверей соседних домов. В этом промежутке не должно быть столбов, деревьев или других предметов. Запрещается использовать стандартный дымоход для отвода продуктов сгорания (только коаксиальные разновидности).
6. Ограничение на выход через фасад. Запрет на стекание конденсата на землю должен соблюдаться в обязательном порядке. Поэтому трубопровод необходимо устанавливать под углом к ​​котлу. Если в конструкцию заложено специальное устройство, предназначенное для отвода конденсата, то допускается наклон выпускной трубы к земле (для отвода дождевой воды). Если речь идет об использовании дымохода коллективного типа, то утилизация конденсата должна быть согласована со службой санитарно-эпидемиологического надзора.
7. Особенности каждого типа дымоходной системы. Он может быть горизонтальным или вертикальным. Категорически запрещается подключать к одной сети дымоходы с принудительным и естественным типом удаления продуктов сгорания.
8. Особенности укладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания человека, если длина участка трубопровода, который будет проходить через него, не превышает 3 м. Если речь идет о турбированной системе с принудительным отводом продуктов сгорания, то допускается увеличение сечения трубы, проходящей через нежилое помещение, до 5 м.

Описанные требования безопасности со временем могут меняться, поэтому перед началом монтажных работ необходимо получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим монтаж

Если вы хотите самостоятельно установить дымоход внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверяем соответствие размеров сопла котла и дымохода совпадают.
2. Подготовьте отверстие, через которое будет выводиться трубопровод. Его диаметр необходимо сделать немного больше, чем такой же параметр трубопровода.
3. Подключить соответствующий элемент дымохода к патрубку газового котла.
4. Закрепите соединение болтами и хомутами.
5. Последовательно собрать всю дымоходную систему. Каждый элемент устанавливается на «свое» место, после чего фиксируется хомутами (они повышают уровень надежности соединения).
6. Поверх крепежа установить накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Возьмите трубу дымохода снаружи.
8. Обеспечьте герметичность соединения.
9. Наденьте на трубу кожух с защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса монтажа требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идет о внешней дымоходной системе, то процедура монтажа имеет свои особенности. Когда требуется установка такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определите точку выхода и отметьте ее расположение на стене здания.
2. Сделайте отверстие по отметке. Диаметр должен соответствовать сечению трубы.
3. Подсоедините дымоход к нагревателю. Для этого требуется использование двухконтурного колена и специального тройника. Он нужен для обеспечения устойчивости готовой конструкции в вертикальном положении.
4. Закрепите «конструкцию» на стене с помощью скоб.
5. Заделайте участок выхода дымохода из стены и продолжайте собирать его до нужной высоты.
6. Закрепите конструкцию на внешней стене с помощью хомутов.

Для обеспечения надежного соединения двухконтурных труб требуется использование переходных узлов.

Переходные узлы, соединяющие двухконтурные трубы, являются важными конструктивными элементами устройства

Особенности горизонтального и вертикального монтажа

Если речь идет о горизонтальном варианте установки, то эту процедуру нужно проводить с учетом технических особенностей здания. Предварительно необходимо рассчитать следующие параметры:

1. Высота трубы. Расстояние от выпускной трубы до отверстия в стене должно быть менее 1 м. Прямой выход трубы из отводящего патрубка на улицу не допускается.
2. Количество поворотных муфт (менее трех).
3. Максимальная длина горизонтальной секции. Не должен превышать 3 — 5 м.

Особенностью работы дымоходной системы в холодное время года является увеличение образования конденсата. Излишняя потеря влаги происходит из-за тяжелых условий эксплуатации.

Когда требуется установка вертикального дымохода, необходимо помнить, что эту процедуру можно осуществить двумя способами:

1. Каскадирование. Предполагает подключение сразу нескольких отопительных агрегатов к одной трубе. Подобная схема довольно часто используется в МКД.
2. Индивидуальный. Максимальная длина вертикальных элементов 7 м. Это позволяет установку в двухэтажном частном доме.

Варианты установки дымохода в частном доме

Если речь идет о кирпичном здании, то дымоходная система может быть установлена ​​как внутри, так и снаружи. Однако эффективная теплоизоляция необходима в любом случае. Это позволит избежать неприятных последствий, которые вероятны при интенсивной эксплуатации котла, если пренебречь теплоизоляцией.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Монтаж дымохода – процедура, которую может выполнить любой жилец частного или многоквартирного дома, обладающий базовыми навыками и знаниями в соответствующей области. Если таковые полностью отсутствуют, то лучшим решением будет обращение к специалистам по установке таких систем. Такой подход поможет избежать лишних затрат, а также проблем с некоторыми сервисами, связанных с ошибками, допущенными при установке, и их последствиями, которые проявляются при интенсивном использовании.

Содержание

1. Устройство и принцип действия
2. Преимущества коаксиальных дымоходов
3. Установка и подключение к газовому котлу

Введение

Основной особенностью газовых котлов с закрытой камерой сгорания является то, что они используют для горения наружный воздух. Им также необходим дымоход для сброса продуктов сгорания в атмосферу. Обе эти функции объединены в уникальном устройстве – коаксиальном дымоходе для газового котла.

В этой статье мы поговорим об устройстве, принципе работы и преимуществах коаксиальных дымоходов, требованиях и нормах, регулирующих их монтаж в частных домах и квартирах, а также о том, на что следует обратить внимание при самостоятельном выполнении монтажа .

Устройство и принцип действия

Настенные и напольные газовые котлы делятся на две большие группы: с открытой и с закрытой камерой сгорания. Первые используют для работы воздух из помещения. Именно поэтому в месте установки такого котла должна быть хорошая вентиляция. Для удаления газов используются традиционные дымоходы из материала, подходящего для работы с агрессивными средами.

Котлы с закрытой камерой сгорания полностью изолированы от помещения. Подача воздуха к ним осуществляется снаружи, туда же и отводятся дымовые газы. Для выполнения обеих этих функций одновременно и предназначен коаксиальный дымоход. Каково его устройство?

Фото 1: Устройство коаксиального дымохода

Термин коаксиальный в технической маркировке означает двухпроводной. Аналог сердцевины в дымоходе выполняют две трубы разного диаметра, вставленные одна в другую. Для удержания внутренней трубы в центре внешней трубы их соединяют между собой специальными распорками. Помимо выполнения своей основной функции, они еще и придают конструкции дополнительную жесткость.

Принцип работы коаксиального дымохода очень прост. Продукты сгорания газа выбрасываются в окружающую среду через внутреннюю трубу, а в то же время воздух, необходимый для горения, поступает в газовый котел через наружную трубу.

Чаще всего совместно с газовыми котлами применяют горизонтальные коаксиальные дымоходы небольшой длины. Их выводят прямо через стену загородного дома или обычной квартиры. Также существует вертикальная конструкция, которая монтируется обычным способом через отверстия в перекрытиях и крышах.

Фото 2: Комплект для защиты от обледенения коаксиального дымохода

Для борьбы с обледенением в горизонтальных установках часто используется специальная конструкция. Его особенность в том, что патрубок отвода продуктов сгорания выступает из воздухозаборного патрубка на значительное расстояние. Отверстия для забора воздуха расположены только в нижней части наружной трубы, что исключает попадание атмосферных осадков.

Наиболее распространены коаксиальные дымоходы 60/100 с внутренней трубой диаметром 60 мм и наружной 100 мм. Модели с такими параметрами выпускают многие производители, такие как: Baxi, Vaillant, Buderus, Bosch, Viessmann, Ariston, Ferroli, Electrolux.

Вернуться к оглавлению

Преимущества коаксиальных дымоходов

Несмотря на свою простоту, преимущества коаксиального дымохода весьма значительны. Помимо очевидных преимуществ такой конструкции, есть еще ряд плюсов, которые не сразу приходят на ум. Рассмотрим их все по порядку:

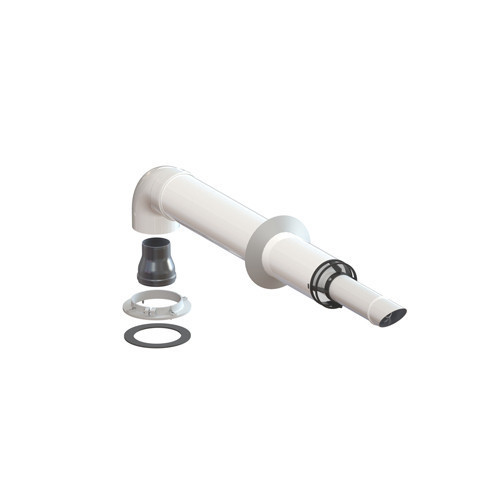

Фото 3: Коаксиальная дымоходная система Vaillant 60/100

• Топочная камера полностью изолирована, поэтому котел не выжигает воздух в помещении. Также исключается попадание угарного газа в жилое помещение. По этой причине установка обогревателя не требует организации специальной котельной, например, для . Его можно установить даже в комнате обычной квартиры типового многоэтажного дома.
• Проходя путь снаружи внутрь, воздух нагревается дымовыми газами, идущими в обратном направлении по соседнему каналу. За счет этого повышается КПД газового котла.
• Наружные стенки дымохода имеют безопасную температуру за счет охлаждения центрального канала потоком наружного воздуха, направленным в систему. Это повышает пожаробезопасность системы при контакте с элементами облицовки и перекрытий здания.
• Монтаж коаксиального дымохода очень прост. Для монтажа не нужно подключать дорогих специалистов и проводить серьезную перепланировку с масштабными строительными работами. Все работы хозяин может выполнить своими руками.

Несмотря на всю кажущуюся простоту подключения газового котла к коаксиальному дымоходу, при монтаже необходимо соблюдать некоторые требования, во многом аналогичные правилам устройства дымоходов на . От их реализации зависит безопасность и эффективность всей системы.

Вернуться к оглавлению

Установка и подключение к газовому котлу

Как мы уже выяснили, коаксиальный дымоход может быть установлен как вертикально, так и горизонтально. Гораздо проще соорудить горизонтальный дымоход, однако из-за плохой естественной тяги он подходит только для тех моделей, которые оборудованы вытяжными вентиляторами.

Работы по монтажу газовых дымоходов регламентируются нормативными документами СНиП СП 42-101-2003. Перечислим основные правила и моменты, которые следует учитывать при установке коаксиальных дымоходов. Начнем с горизонтальных структур:

1. При покупке комплекта коаксиального дымохода следует сделать выбор по его сечению. Он не должен быть меньше выходного патрубка газового котла.
2. Согласно регламентированным правилам устройства дымоходов длина горизонтального участка должна быть не более 3 м. Некоторые производители рекомендуют для своих моделей большую длину, рассчитывая на повышенную мощность вытяжных вентиляторов.
3. Монтаж коаксиального дымохода следует производить с уклоном 3° на каждый метр трубы в сторону от котла. Это делается для того, чтобы задать направление для потока образующегося конденсата.
4. Планируя место под отверстие в стене, следует учитывать, что от выходного патрубка котла до стены должно быть расстояние 0,5-1м. Это делается для того, чтобы избежать обледенения дымохода внутри помещения при низких температурах зимой.
5. При установке газового котла возле окон следует учитывать, что расстояние от наружной трубы коаксиального дымохода до ближайшего окна должно быть не менее 0,5 м. Категорически не рекомендуется подводить трубу под окно. Если нет другой возможности, то она должна быть не менее чем на 1 м ниже уровня окна. Расстояние до трубы подачи газа должно быть не менее половины диаметра коаксиального дымохода.
6. Во избежание загрязнения наружная труба должна выходить на расстоянии не менее 2 метров от земли.
7. Если коаксиальный дымоход располагается под навесом или балконом, то он должен иметь определенную длину выступающей части. Как его определить показано на следующем рисунке:

Фото 4: Правила установки коаксиального дымохода под навесом

Вертикальный коаксиальный дымоход устанавливается, если по каким-то причинам невозможно установить горизонтальный. Монтаж такой конструкции более сложен и к ней предъявляются те же требования, что и к монтажу дымохода для твердотопливной каменки, например . Вот основные моменты, на которые следует обратить внимание:

1. При сборке колен дымохода для газового котла каждое верхнее колено вставляется внутрь предыдущего и соединяется хомутами. При нарушении этого правила конденсат будет проникать через стыки и стекать по наружным стенкам дымохода.
2. Для сбора конденсата, удобства очистки и обслуживания необходим тройник внизу конструкции.
3. Особое внимание следует уделить участку коаксиального дымохода, расположенному на крыше. Как построить эту часть дымохода наглядно показано на следующем рисунке:

Фото 5: Требования к установке коаксиального дымохода на крыше

Внимание: В связи с опасностью обледенения запрещается устанавливать защитные колпаки (дефлекторы) на трубы газовых дымоходов.

Подробнее о том, как правильно установить коаксиальный дымоход, смотрите в следующем видео:

нормы и требования монтажа, сравнительный обзор видов

Если для отопления в доме выбран газ, следует позаботиться о удаление продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе пренебрегать не стоит, так как это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Готовы поделиться с вами полезной информацией о правилах установки и подключения дымохода для газового агрегата, об особенностях выбора оптимальной конструкции. Информация дополнена наглядными иллюстрациями и видео-инструкциями.

Содержание статьи:

• Зачем вообще нужен дымоход?
• Выбор материалов для конструкции дымохода
  • Дымоходы из нержавеющей стали
  • Керамические дымоходы
  • Коаксиальный дымоход
  • Кирпичный дымоход
  • Дымоходы из асбестоцементных труб
• Тонкости проектирования дымового канала
  • Правило № 1 — соблюдение норм сечения каналов
  • — Правило 1
    Управление конденсатом
  • Правило №3 – выбор формы сечения конструкции
  • Правило №4 – выполнение уклонов, поворотов, уступов
  • Правило №5 – Правильное соединение труб
  • Правило №6 – тонкости расположения труба на крыше
  • Правило № 7 — Соответствие пожарной безопасности
• Выбор дымоходов в зависимости от типа котла
  • Дымовой трубы для котла с открытой горелкой
  • Двухнями для турбонаддува
  • Спецификации Chimney Sailments для двух котлеров
  10011001100

  100111111001100100111111111111111111111100. ПСИ. параметры дымохода

  • Варианты монтажа дымохода
    • Конструкция внутреннего дымохода
    • Наружный блок
    • Установка коаксиального дымохода
  • Как переделать старый дымоход?
  • Выводы и полезное видео по теме

  Зачем вообще нужен дымоход?

  Одним из наиболее опасных продуктов практически всех видов горения является окись углерода. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

  При работе газового котла в процессе сжигания топлива помимо других продуктов сгорания образуется также окись углерода.

  Если дымоход, отводящий продукты сгорания, установлен неправильно или поврежден, это может привести к отравлению.

  На этой схеме показано устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

  Опасность нельзя недооценивать. Угарный газ (он же окись углерода) не имеет запаха и цвета, поэтому отравление может произойти совершенно незаметно для всех в доме.

  Попадая в организм человека, молекулы угарного газа взаимодействуют с гемоглобином. В результате образуется так называемый карбоксигемоглобин, препятствующий поступлению молекул кислорода в ткани человеческого организма.

  Кроме того, угарный газ может очень плохо влиять на другие биохимические процессы в организме. Бывали случаи, когда отравление угарным газом выявляли слишком поздно, человека было просто не спасти.

  Во избежание подобных проблем рекомендуется уделить пристальное внимание правильному проектированию и установке дымохода, а также его дальнейшему обслуживанию.

  Фотогалерея

  Фото

  При устройстве дымоходов к газовым котлам применяются нормы и правила, регламентированные сборником СНиП 41-01-2003

  Готовые конструкции, сборные конструкции и элементы, применяемые при строительстве дымоходов, подлежат обязательной сертификации

  При строительстве дымоходов и производстве элементов для сборки применяются исключительно негорючие материалы.

  При устройстве дымоходов для газовых агрегатов применяют как внутреннюю, так и наружную схемы прокладки основной части дымохода

  Рекомендуется установка газовых котлов и устройство дымовых труб в нежилых помещениях частных домов

  В многоквартирных домах газоотводы подсоединяются к коллективным дымоходам

  Элементы дымоходов необходимо соединять герметично и регулярно контролировать качество соединения

  В помещениях с газовым оборудованием рекомендуется устанавливать устройства, сигнализирующие в на случай выброса газа в окружающую среду

  Газовое оборудование дымоходное

  Сертифицированные дымовые конструкции и элементы

  Металлические дымовые конструкции

  Внешний контур дымоходного устройства

  Прокладка коаксиального дымохода в котельной

  Присоединение дымохода к коллективным каналам

  Герметичное присоединение дымохода

  Внутренние газосигнализаторы

  Выбор материалов для конструкции дымохода

  Газы, отводимые через дымоход котлы, работающие на этом топливе, имеют низкую температуру – около 150⁰, поэтому требования к материалу дымохода несколько иные.

  При его сжигании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению деструктивных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

  Тип дымохода зависит от того, где выполняется монтаж системы отопления. При установке газового котла в строящемся доме дымоход является частью проекта. При установке котла в старом доме вам придется что-то реконструировать

  На даче и дымоходе для газового котла следует использовать только очень прочные материалы, устойчивые ко многим внешним факторам. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

  При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть равен нулю. Кроме того, материал не должен быть слишком тяжелым, так как такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

  Домовладельцы все чаще делают выбор в пользу легких труб из кислотостойкой нержавеющей стали, используя фуранфлекс, защитные рукава и керамические модули.

  Галерея изображений

  Фото

  Дымоходы для отвода продуктов сгорания газа должны беспрепятственно отводить дымовые газы и сводить к минимуму возможность отложения сажи на внутренних стенках

  Самый популярный материал для устройства дымоходов для газовых котлов – нержавеющая сталь. Стальные трубы идеально подходят для стенок

  Достойным конкурентом нержавеющей стали при изготовлении дымоходов являются стальные трубы из черного металла с полимерным покрытием. Они дешевле, а по техническим характеристикам не уступают изделиям из стали

  Если дымоход выведен в кирпичную шахту, разделенную на несколько каналов, то дымоход оборудуется стальной трубой на всю высоту

  Керамические трубы применяются при устройстве дымоходных каналов для газового оборудования. Они дороже, но долговечнее стальных.

  Настенные и напольные газовые котлы подключаются к керамическим первичным дымоходам с помощью стальных шлангов

  Самый маленький асбестоцементный дымоход прослужит меньше всего. Прослужит от 2 до 3 лет, но из-за дешевизны у этого решения до сих пор есть приверженцы

  В средней полосе и северных районах страны газовые котлы оборудуются многослойными дымоходами: двойные стальные трубы, между которыми проложена каменка

  Наружная часть дымовой трубы газового котла

  Дымоход внутренний

  Черные стальные трубы с полимерным покрытием

  Кирпичная труба со стальной втулкой

  Керамический дымоход

  Соединение стальной трубы с керамической

  Асбестоцементный дымоход

  Многослойная труба для газовых котлов

  Дымоходы из нержавеющей стали

  Такие конструкции считаются лучшим выбором. Они чрезвычайно устойчивы ко многим видам коррозии, имеют относительно легкий вес и обеспечивают отличное сцепление с дорогой. Срок службы дымохода из стали обычно составляет около 15 лет.

  Небольшой вес конструкции дымохода из нержавеющей стали позволяет выполнить монтаж своими силами. При этом монтаж такого дымохода не слишком сложен, так как отдельные элементы конструкции продаются в виде готовых модулей

  Оцинкованная сталь с удалением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие пары с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить через пять лет.

  Керамические дымоходы

  Имеют исключительно высокий срок службы — могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним стальным контуром.

  Техническим термином «керамический дымоход» называют трехслойную систему, наружная часть которой выполнена из керамобетонной оболочки, внутренняя — керамический канал. Между оболочкой и швеллером проложена изоляция из минеральной ваты

  Но этот вариант имеет ряд серьезных недостатков:

  1. Большой вес конструкции, который следует соотносить с несущей способностью фундамента и стен дома.
  2. Повышенные требования к установке. Считается, что для максимальной тяги он должен располагаться строго вертикально, а такая конфигурация удобна далеко не везде.

  Коаксиальный дымоход

  Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогой. Конструкция такого дымохода представляет собой две вложенные друг в друга трубы. Через внутреннюю трубу отводятся продукты сгорания, а внешняя используется для подачи воздуха.

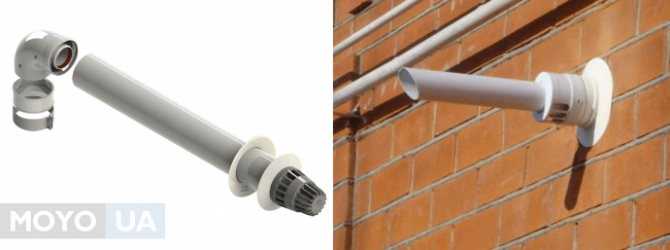

  Схема установки коаксиального дымохода в горизонтальном исполнении. Эта конструкция универсальна. Он состоит из нескольких частей, вложенных одна в другую. Отдельные элементы удерживаются благодаря наличию специальных перемычек

  Коаксиальный дымоход также поставляется в виде модулей, что облегчает его сборку и монтаж. Еще одним преимуществом является повышенный уровень безопасности. Это, конечно, если в процессе монтажа были соблюдены нормы монтажа коаксиального дымохода и правила строительства.

  Коаксиальные дымоходы высокоэффективны, безопасны и относительно просты в установке. Они подходят для отвода продуктов сгорания от газовых отопительных агрегатов.

  Кирпичный дымоход

  Не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, слишком много весит и служит недолго. Такой дымоход приходится часто чистить, на его поверхности скапливается много конденсата, поэтому срок его службы при использовании с газовым оборудованием невелик.

  Кирпичный канал опасен еще и тем, что из-за шероховатости внутренних стен при низкой температуре наружного воздуха может возникнуть эффект или образоваться водяная пробка, что приведет к прекращению процесса горения.

  При устройстве кирпичного дымохода рекомендуется его гильзовать: из кирпичной кладки в кожух вставляется специальный стальной вкладыш, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

  Но если в доме уже есть старый кирпичный дымоход, его можно использовать. Внутрь конструкции вставляется специальная вставка из нержавеющей стали, а кирпичная кладка становится защитным кожухом. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать стандартам, описанным выше.

  Дымоходы из асбестоцементных труб

  Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить относительно недорогую асбестоцементную трубу, то ее монтаж усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

  Материал гигроскопичен и поглощает конденсат, образующийся при выходе нагретых газов. Перегрев может привести к взрыву или возгоранию.

  Из-за недостатка обустройство такой опции категорически не рекомендуется. Бюджетно, конечно, но можно ли оценить здоровье в деньгах? Срок службы асбестоцементного дымохода не превышает пяти лет.

  Рекомендуется оборудовать все варианты дымоходов для газового оборудования.

  Тонкости проектирования дымового канала

  У всего есть значение: его размер, конфигурация, сечение, уклон и другие параметры. При устройстве дымохода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2. 04.05-91 и ДБН В.2.5-20-2001.

  Правило №1 — соблюдение норм сечения каналов

  Сечение канала дымохода по площади должно быть не менее сечения патрубка газового котла, с которым устройство подключается к дымоходу.

  При устройстве и подключении дымоходов к газовым котлам на всей их длине недопустимы сужение канала, кривизна и применение не подходящих по сечению модулей.

  При одновременном подключении к дымоходу двух устройств сечение должно быть увеличено с учетом вероятности одновременной работы двух устройств. Те. сечение канала должно быть равно суммарному размеру патрубков обеих единиц оборудования.

  Правило №2 — Управление конденсатом

  Современные газовые котлы устроены так, что к теплообменнику подводится максимальное количество тепла. Такой высокий КПД способствует получению продуктов сгорания с относительно низкой температурой.

  В результате на стенках дымохода образуется влага. Повышенное количество конденсата, в том числе агрессивных веществ, может оказать разрушительное воздействие на целостность стенок дымохода.

  Для подключения газового котла к конструкции дымохода используется специальный тройник, на который монтируется устройство для сбора конденсата

  В нижней части дымохода обязательно наличие сборника конденсата в виде съемной емкости из пластика или нержавеющей стали. Не возбраняется использовать стакан из оцинкованной стали, но менять его придется часто.

  Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его обшивку, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо противостоят коррозии.

  Альтернативным решением для борьбы с конденсатом может быть облицовка, т.е. установка специального гибкого дымохода. Для сбора конденсата используется специальный контейнер. Он устанавливается чуть ниже места соединения трубы котла с дымоходом.

  Правило №3 — выбор формы сечения конструкции

  Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного отвода продуктов сгорания. Кроме того, в таком дымоходе легче проводить профилактическую чистку.

  Дымоходы с овальным сечением считаются вполне приемлемыми, хотя и не такими удобными. Квадратные конструкции тоже имеют право на существование, но тяга в них обычно снижена.

  Правило №4 — выполнение уклонов, поворотов, уступов

  Оптимальным для напольного газового котла является вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

  Отклонение от вертикали допускается не более 30 градусов. Следует следить за тем, чтобы размеры поперечного сечения наклонного участка соответствовали нормативным требованиям.

  При этом сама труба, соединяющая дымоход и котел, должна включать в себя строго вертикальный участок высотой от полуметра и более. Конечно, при необходимости некоторые участки дымохода можно сделать горизонтальными, но их не должно быть слишком много.

  При устройстве конструкции дымохода для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

  Например, если высота помещения, в котором установлен дымоход, около трех метров, то общая длина горизонтальных участков дымохода не должна превышать этих размеров.

  Хотя, как было сказано ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается уклон дымохода в сторону котла более 0,1 градуса. Что касается витков конструкции дымохода, то их максимальное количество составляет три витка, не более.

  Правило №5 — Правильное соединение труб

  Для соединения отдельных частей конструкции дымохода используются специальные хомуты. Уклон колена конструкции дымохода может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно быть выдержано определенное расстояние.

  Зависит от того, какими материалами покрыты эти поверхности. В местах, где используются горючие или даже трудно горючие материалы, рекомендуется соблюдать дистанцию ​​не менее 25 см.

  Расстояние от поверхностей, покрытых огнеупорными материалами, должно быть не менее 5-10 см. Для защиты дымохода от горючих материалов применяют асбокартон, кирпичную кладку и т.п.

  При монтаже дымохода для газового котла все его элементы должны быть надежно закреплены, выдержав правильный шаг между креплениями

  Особое внимание следует уделить стыку отдельных участков конструкции дымохода. Они должны быть изготовлены из прочных материалов, не прогибающихся при воздействии внешних факторов.

  Все крепления дымохода должны иметь одинаковые характеристики. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

  Элементы дымохода вставляются друг в друга на глубину, равную половине диаметра трубы или превышающую этот показатель. Отсутствие зазоров в этих местах недопустимо, соединение должно быть плотным и герметичным.

  В случае негерметичности соединения отдельных элементов дымохода в помещение незаметно может попасть угарный газ. Поэтому следует периодически проверять состояние дымохода, а во всех помещениях, где проложены дымоходы, необходимо организовать хорошую вентиляцию.

  Правило №6 — тонкости расположения трубы на крыше

  Дымоходы должны возвышаться над коньком крыши на 50 см и более, при этом расстояние от края парапета до дымохода должно быть не более 150 см. Если ось дымохода расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см и более.

  На этой схеме наглядно показано, как в соответствии с техническими нормами определяется высота трубы дымохода относительно конька крыши, чтобы она не препятствовала образованию тяги

  Если работа находится еще дальше от конька, то ее можно сделать той же высоты, что и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

  В этом случае нужно провести условную линию вниз от хребта под углом 10 градусов к горизонту. Высота дымохода должна достигать этой отметки. Получается, что чем дальше труба от конька, тем меньше должна быть ее высота относительно конька крыши.

  На плоской крыше нет дымохода, поэтому в соответствии с нормами здесь возводится дымоходная труба высотой 100 см. На комбинированной крыше высота трубы дымохода должна быть около двух метров.

  Участок дымохода, расположенный над крышей и в пределах неотапливаемого чердака, обязательно утепляют для улучшения тяги и предотвращения образования конденсата. Один из вариантов такого утепления — базальтовая скорлупа

  Внешнюю часть дымохода необходимо утеплить. Если пренебречь этим моментом, на его поверхности будет скапливаться конденсат. Внутрь дымохода может проникнуть влага, что приведет к развитию коррозионных процессов и повреждению конструкции.

  Часть конструкции дымохода, расположенная снаружи дома, также нуждается в изоляции. Недостаточное утепление также может снизить КПД дымохода, уменьшить его тягу.

  Если нет возможности вывести дымоход через верхний потолок и крышу, используйте . Этот вариант можно вывести наружу через стену, при этом интенсивность отвода продуктов сгорания голубого топлива совершенно не снижается.

  Правило №7 — Соблюдение пожарной безопасности

  На этапе монтажа дымохода необходимо учитывать требования пожарной безопасности. Когда канал проходит через стены из разных материалов, они различаются:

  • если стена деревянная, изоляция вокруг нее из огнеупорного материала, а саму трубу обмотать асбестом;
  • в кирпичной, бетонной стене достаточно утеплителя из пенополиуретана.

  Конструкция дымохода должна соответствовать требованиям, изложенным в прилагаемой к котлу инструкции.

  Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно уплотненного конструктивного типа. По схеме патрубка канал устанавливается непосредственно на плиту перекрытия теплового узла. Однако допускается подключение к настенным дымоходам посредством патрубков длиной не более 40 см.

  В случае подключения к настенному дымоходу между нижней линией патрубка и горючим потолком должен оставаться зазор 14 см. Между верхней линией патрубка и горючим потолком оставить 50 см, если нет противопожарной защиты, 40 см, если есть защита.

  Проход дымохода через сгораемое сооружение оборудуется негорючими теплоизоляционными материалами или устройствами типа песочницы

  Пересечение сгораемого пола оборудуется коробом из песка или заделкой из огнезащитной изоляции.

  Выбор дымохода в зависимости от типа котла

  Газовые котлы оснащены одним из двух типов камер сгорания: открытыми или закрытыми. Внешне отопительные агрегаты ничем не отличаются, но принцип работы разный. Выбор конструкции дымохода осуществляется в зависимости от типа топочной камеры.

  Производители поставляют на рынок множество моделей газовых котлов. Выбирая агрегат для отопления дома, нужно заранее определиться, что больше подходит для конкретного дома – открытая или закрытая горелка. Незнание этих тонкостей может создать эксплуатационные проблемы.

  Местоположение дымохода также должно быть определено заранее. Он может быть как внутренним, так и внешним. В проектах новых домов обычно предусматривается установка внутренних дымоходов. При переводе старых домов на газовое отопление устраивают выносной дымоход.

  Дымоход для котла с открытой горелкой

  Более простое устройство имеет открытую камеру. Он состоит из самой горелки и расположенного под ней змеевика. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Устройство работает только при наличии воздуха, поэтому горелка называется атмосферной.

  Такой котел получает воздух из помещения, где он установлен, хотя есть модели, которые крепятся на стену и делают в ней воздухозаборник.

  Настенный котел не шумит при работе. Детали, входящие в его конструкцию, практически не подвержены износу. Обслуживание предельно простое — проверьте розжиг, а вот по расходу топлива эти котлы нельзя назвать экономичными

  Чтобы котел хорошо работал с открытой камерой, нужна труба выходящая наружу и отличная тяга, возникающая при попадании воздуха движется по каналу дымоудаления. Агрегат хорошо подходит, когда требуется обогреть дом большой площади, расположенный за чертой города.

  Есть 2 решения:

  1. Самая прямая труба, расположенная горизонтально, проводится через стену, а снаружи направляется вдоль стены вверх на нужную высоту. Такой вариант дымохода называется наружным.
  2. От котла труба вытянута вверх. Она должна проходить через перекрытие и выходить за поверхность крыши. В таком дымоходе допустимо сделать 2 колена по 45⁰.

  Первый вариант проще в исполнении, но требуется качественное утепление. Это уменьшит количество конденсата, но полностью его устранит. На выходе обязательно конденсатосборник и тройник.

  Применение второго варианта осложняется тем, что дымоход проходит через потолок и кровельный пирог. Поэтому в этих местах в соответствии с требованиями пожарной безопасности потребуется установка потолочных проходных блоков.

  Заводской проходной узел. Устанавливается после предварительного утепления из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал будет спекаться и терять свои теплоизоляционные свойства.

  Существуют такие термины, как установка дымохода «дым» и «конденсат». Сборка по первому способу производится при установке внутреннего дымохода, а по второму – при возведении наружного дымохода.

  В первом случае уже установленный нижний элемент вставляется в верхний, что предотвратит утечку газов в помещение. Во втором случае делают наоборот.

  Монтаж дымохода «в конденсат» не позволит влаге проникнуть в слой утеплителя, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3-х комбинированному варианту: «сквозные» горизонтальные участки, и «сквозные» те, которые проходят через чердак или помещения второго этажа, не отапливаемые

  Если труба выведена на жилой 2 этаж, она должна быть приведена в эстетический вид. Для этого используются специальные экраны, которые крепятся к полу саморезами. При выходе дымохода на чердак никаких дополнительных работ не требуется.

  Дымоходы для котлов с турбонаддувом

  Котлы с дутьевой горелкой называются турбированными. Это более прогрессивная конструкция с принудительным впрыском кислорода и закрытой камерой с расположенным в ней соплом. Воздух поступает от установленного снаружи вентилятора по специальному каналу.

  Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается при сгорании газа, а нагнетатель вытесняет продукты сгорания в дымоход.

  В классическом понимании дымоход как таковой отсутствует — труба просто напросто выведена на улицу, хотя некоторые размещают ее в атмосферном дымоходе

  Коаксиальный дымоход подходит для турбированного котла. Через одну из его труб , выхлопные газы отводятся до 3 м, а через другую подается воздух, необходимый для процесса горения.

  С точки зрения экологии такой агрегат более безопасен, процесс горения контролируется. Топливо в нем выгорает практически на 100%. Эффективность больше, потому что вода контактирует со стенками камеры.

  Возможно использование горизонтальных коротких дымоходов. В результате использования двойной трубы поступающий с улицы воздух нагревается за счет теплоотдачи от выхлопных газов.

  Особенности устройства дымохода для двух котлов

  Каждое устройство, работающее на газе, должно иметь индивидуальный дымоход. При острой необходимости в виде исключения допускается подключение 2-х единиц одновременно работающего газопотребляющего оборудования. Главное условие – соблюдение минимального расстояния 0,7 м между точками врезки трубы в дымоход.

  Если в доме имеется не только газовый котел, но и другое отопительное или водонагревательное оборудование, следует учитывать следующие нормы:

  1. К одному можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах дымовая труба.
  2. При этом отверстия для отвода продуктов сгорания для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должны быть разделены расстоянием 50 см и более.
  4. Ввод продуктов сгорания от двух устройств на одном уровне допускается только при наличии внутри дымохода специальной рассекающей вставки.
  5. При этом высота параллельных вводов в дымоход, оборудованных разделителем, должна быть не менее одного метра.

  Конечно, строительство нескольких дымоходов обойдется дороже одной конструкции, но не стоит пренебрегать требованиями строительных норм и правил безопасности ради сомнительной экономии.

  Строительные нормы допускают возможность подключения двух отопительных приборов к одному дымоходному каналу. В таких случаях делают разрез толщиной 12 см на высоте 1 м от нижней точки соединения труб

  При создании дымохода применяют материалы с малой плотностью и высокой пористостью, отличающиеся пено- и шлакообразованием бетонные блоки не должны использоваться. Дымоход не должен проходить через жилые помещения.

  Установка таких конструкций также не допускается на закрытых лоджиях или балконах. Во всех помещениях, где есть дымоход, необходимо организовать правильную вентиляцию.

  Предварительные расчеты параметров дымохода

  Выбор дымохода следует начинать только после покупки котла, иначе выбрать его сечение и рассчитать размеры невозможно. Лучшей формой является круглое сечение, хотя допустим и прямоугольник.

  Примерный перечень конструктивных элементов дымохода:

  • переходник, соединяющий патрубок котла с конструкцией дымохода;
  Тройник
  • со смотровым отверстием и штуцером для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные детали;
  • конический наконечник;
  • трубы телескопические;
  • отводы;
  • втулка и др.

  Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это обеспечит наиболее эффективную тягу.

  Отдельные элементы конструкции дымохода для газового котла можно приобрести в готовом виде. Главное правильно рассчитать размеры конструкции и соблюсти требования безопасности

  Для правильного монтажа дымохода рекомендуется предварительно рассчитать площадь сечения выходного отверстия.

  В этом случае используйте формулу:

  F = (K ∙ Q) / (4,19 ∙ √ˉ H) ,

  Где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,0 -0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • N — расчетная высота дымохода.

  После расчета площади поперечного сечения по этой формуле необходимо сравнить полученные данные и при необходимости скорректировать их.

  Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставить:

  • 120 мм для котла 24 кВт;
  • 130 мм — на 30 кВт;
  • 170 мм — для 45 кВт;
  • 190 мм — для 55 кВт;
  • 220 мм — на 80 кВт;
  • 230 мм — на 100 кВт.

  Если монтируется дымоход прямоугольного сечения, учитывается тепловая мощность газового оборудования:

  • для приборов мощностью менее 3,5 кВт — 140х140 мм;
  • для приборов мощностью 3,5-5,2 кВт — 140х200 мм;
  • для устройств мощностью 5,2-7,3 кВт — 140х270 мм и т.д.

  При использовании асбестоцементных труб сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

  Дымоходы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

  Высота дымохода выбирается в зависимости от его расположения по отношению к коньку крыши.

  Указанная в таблице высота дымохода минимальна. Можно увеличить указанный параметр, но не уменьшить

  Если при расчете окажется, что не выполняется условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует брать трубу меньшего сечения, но большей длины.

  Варианты монтажа дымохода

  Под внутренний дымоход необходимо соорудить фундамент. Если еще добавить защитный канал из кирпича, то это сведет к минимуму количество конденсата. Иногда дымоходы крепятся снаружи к стене, за которой находится агрегат.

  Конструкция внутреннего дымохода

  Прежде чем приступить к монтажу дымохода, для него выбирают место. Затем отметьте места, где он будет проходить через потолок и крышу. Внимательно проверьте точность разметки и сделайте проемы. Следующим шагом является подключение трубы котла к дымоходу, а затем установка ревизии и тройника.

  Закрепить лист стали, установить основной кронштейн, нарастить трубу, при необходимости применить «колена». В зоне соприкосновения с перекрытием используются трубы. Возьмите лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, прикрепите его к потолку. Для укрепления соединений используются хомуты. Через каждые 2 м дымоход закрепляют хомутами, а через каждые 4 м – скобами.

  Работа завершается проверкой соединений на герметичность. Для этого возьмите мыльный раствор, нанесите его на все суставы. Если все сделать качественно, то при подключении агрегата к дымоходу в этих местах не появятся пузыри.

  Наружный блок

  Для выносного дымохода в глухой стене делается отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, зафиксируйте его, обмотайте утеплителем. Следующие участки добавляются с улицы, контролируя вертикальность с помощью отвеса.

  Открытый дымоход безопаснее, но его необходимо хорошо изолировать. Все элементы купленной конструкции хорошо подогнаны, поэтому сборка не вызовет проблем

  Труба к стене крепится скобами до достижения нужной высоты. Процесс завершается присоединением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход быстро прогревался, его по всей длине утепляют базальтовой ватой.

  Установка коаксиального дымохода

  Дымоход этого типа выводит продукты сгорания наружу и одновременно снабжает горелку котла обогащенным кислородом воздухом. При такой конструкции дополнительная вентиляция не требуется.

  Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенки 0,1 — 0,2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются, потому что между ними есть перемычки.

  Крепление коаксиальное дымоходное для котлов с закрытой камерой сгорания, предназначенное для установки на стене и полу, а также для колонок и других газовых агрегатов.

  Такой газоотвод имеет ряд преимуществ:

  • конструктивно патрубок устроен так, что одновременно с нагревом поступающего воздуха происходит охлаждение отработанных газов;
  • дымоход повышает эффективность оборудования;
  • имеет компактные размеры, поэтому его используют не только в частных домах, но и в городских квартирах;
  • безопасный — выхлопные газы не контактируют с воздухом помещения и выходят не через вентиляционный канал, а непосредственно в атмосферу;
  • прост в установке.

  Установите коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа монтажа максимальная длина дымохода не должна быть более 4 м. Есть модели с солидными параметрами, созданные специально для дымохода на большое расстояние.

  Непосредственно для монтажа коаксиального дымохода производители выпускают переходники специальной конструкции, используемые для вертикальных переходов через перекрытия и крыши. Для защиты системы от атмосферных осадков и обеспечения герметичности в месте прохождения трубы через потолок предусмотрены специальные наконечники.

  На рисунке показаны советы и обязательные требования по установке дымохода коаксиального типа. Все они относятся к газоотводчикам для котлов мощностью не более 70 кВт

  В случае использования коаксиального дымохода для котла, монтируемого на стене, его располагают горизонтально. При этом необходимо предусмотреть уклон 3-5%, иначе в котел будет попадать конденсат.

  Нормы регламентируют не только размеры дымохода для газового котла, но и расположение отверстия в стене. Он должен быть удален от окна рядом с ним не менее чем на 50 см и не менее чем на 25 см, если он находится над окном.

  Как переделать старый дымоход?

  Если в давно существующую систему отопления вместо обычной печи включить газовый котел, кирпичный дымоход не придется полностью перестраивать. Его можно модернизировать рукавом. Есть два способа сделать это.

  Способ №1. Установите трубу из нержавеющей стали в основание существующего дымохода.

  Трубу следует выбирать так, чтобы ее высота была равна высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняется теплоизоляционным материалом, например пеностеклом, керамзитом или перлитом.

  Метод 2 Применение технологии Furan-Flex. Этот вариант дороже первого, но диаметр дымохода остается неизменным. Материал морозостойкий, устойчивый к коррозии, диаметр варьируется от 6 до 100 см.

  Технология ФуранФлекс позволяет быстро и качественно модернизировать или отремонтировать дымоход с уклоном не более 30⁰

  Суть технологии заключается в том, что внутри дымохода под давлением помещается эластичная труба. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей дым и конденсат.

  Выводы и полезное видео по теме

  Видео №1. Подробный обзор монтажа коаксиального дымохода, предназначенного для газового котла можно посмотреть в этом видео:

  Видео №2. Здесь вы найдете полезную информацию о том, как выбрать дымоход, при этом не допуская распространенных ошибок:

  Видео №3. Видео об устранении нарушений технологии монтажа дымохода для газового котла:

  Любая бытовая техника , особенно работающие на таком небезопасном источнике энергии, как газ, должны быть установлены с соблюдением всех правил. Устройство для удаления продуктов сгорания из газовых котлов требует грамотного подхода. Сначала проводят инженерные расчеты и только потом реализуют проект, поэтому все это лучше доверить специалистам.

  Есть вопросы по монтажу и монтажу дымоходов для газового котла, есть замечания по материалу, хотите поделиться своим опытом в области обустройства дымового канала самостоятельно? Пожалуйста, пишите комментарии в блоке под текстом.

  Требования к установке горизонтального коаксиального дымохода. Максимальная длина коаксиальных и раздельных дымоходов. Ремонт и обслуживание

  Проживание в загородных домах невозможно без обустройства системы отопления, а газовое отопление считается самым экономичным. Но для газа, как и для другого вида топлива, необходим и приток кислорода, и отвод продуктов сгорания. А лучшей признана коаксиальная дымоходная система: она одновременно справляется и с отводом, и с притоком необходимых для горения газов.

  Что такое коаксиальные дымоходы

  Коаксиальные — это внутренне совмещенные, или по-другому, один в другом. Коаксиальный дымоход представляет собой конструкцию из двух труб, которые укреплены перемычками, не позволяющими им соприкасаться друг с другом. Такое расположение дымоходной системы лучше всего подходит для газовых котлов отопления, но может применяться и в других системах отопления, где топочная камера не имеет открытого доступа.

  Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания, и выводить образующийся углекислый газ на улицу.

  Устройство

  Так как данная система нуждается не только в притоке кислорода, но и в автономном отводе конденсата и продуктов сгорания, то она состоит из нескольких компонентов:

  • Двойные прямые трубы для отвода углекислого газа;
  • Небольшая емкость для сбора образующегося конденсата: он ни в коем случае не должен попадать в топочный котел;
  • Соединительная тройная конструкция используется для сборки всех деталей;
  • Колено отогнутое под углом 90°, предназначенное для поворота трубы дымохода;
  • Системы очистки: с ее помощью проводятся ремонтные или профилактические работы;
  Наконечник
  • — предназначен для защиты системы от атмосферных осадков.

  Преимущества и недостатки

  Каковы положительные характеристики коаксиальной дымоходной системы?

  • Забор воздуха, необходимого для горения, происходит с улицы, что не создает душной среды;
  • Минимальные теплопотери, так как воздух подается по внешнему трубопроводу, а прогревается от внутренней конструкции;
  • Соответствует всем экологическим требованиям: газовый котел имеет высокий процент КПД, а все топливо сгорает полностью, поэтому вредные для природы и человека компоненты практически не выбрасываются в атмосферу;
  • Соответствует всем требованиям пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, а значит, даже при соприкосновении с горючими предметами воспламенение произойти не может;
  • Компактная конструкция позволяет установить в любом, даже маленьком помещении;
  • Монтаж не предусматривает нарушения целостности кровли дома.

  Недостатков у такой дымоходной системы совсем немного, к ним можно отнести высокую стоимость и низкое эстетическое восприятие: при установке в цокольном этаже она может несколько снизить гармонию помещения.

  Виды

  Коаксиальная дымоходная система бывает горизонтальной и вертикальной, каждая из них может быть установлена ​​при определенных условиях.

  Вертикальный. Для этой системы необходимо обустроить слив на крыше дома, также очень необходим бак для сбора конденсата, но обычно весь необходимый набор компонентов уже входит в комплект поставки дымохода.




  Горизонтальный. Это самая популярная коаксиальная дымоходная система, так как ее установка очень проста: нужно отверстие в стене и все. Кроме того, нет необходимости обустраивать место для дымохода на крыше, а собранный конденсат можно выводить напрямую, то есть нет необходимости оборудовать дополнительную емкость: он просто стекает по трубе на улицу, если труба устанавливается с небольшим уклоном.




  Размещение коаксиальных дымоходов

  1. Специалисты рекомендуют определять расположение дымохода только после установки самого газового котла.
  2. Разместите трубы от оконных и дверных проемов на расстоянии не менее 50 см. Для обеспечения наилучшей тяги длина первой составной трубы должна быть не менее 1 метра. Закрепляется в месте выхода котла на патрубок металлическим хомутом.
  3. Если котел оборудован естественной вытяжкой, то над этой конструкцией необходимо установить колено дымохода. Если установлен вентилятор, установка может осуществляться на любой высоте.
  4. Затем нужно оборудовать отверстие для выхода труб на улицу, если дом деревянный, то потребуется установка теплоизоляционного слоя: это предотвратит возможный пожар в дереве.
  5. Чтобы образующийся конденсат мог по дренажной системе выходить на улицу, трубы монтируются с уклоном вниз.

  Монтаж

  Пожарные органы требуют для обустройства системы отопления наличие отдельного помещения, в котором проведена вентиляция и имеется все необходимое оборудование. Это приводит к ненужным затратам, нужно либо перестраивать уже готовый дом, либо оборудовать отдельную дымоходную систему.

  Но всего этого можно избежать, если приобрести газовый котел закрытого типа и обустроить специальную коаксиальную дымоходную систему, что сэкономит владельцу дома деньги на обустройстве отдельного дымоудаления.

  И только по этим причинам допускается установка котла в любом подходящем помещении, даже там, где нет системы вентиляции: на чердаке, на кухне, в подвале дома. Чего нельзя сказать о котлах с открытым типом горения.

  Необходимо соблюдать правила монтажа соединений: они должны заканчиваться до выхода системы из отверстия в стене. Сама труба должна выступать из стены не менее чем на 20 см, допускается и большее расстояние.

  Чтобы реверс тяги не мог быть возвращен в котел, на нем оборудован специальный клапан, который предотвратит это явление.

  Соединение всех частей дымохода осуществляется с помощью хомутов и в некоторых случаях изоляции. Для лучшей герметизации можно использовать строительную пену.

  Совет: используйте как можно меньше вертикальных частей: так эффективность дымохода будет выше.

  Существуют нормативные правила самостоятельного монтажа коаксиального дымохода:

  • Для монтажа системы рекомендуется использовать только детали из комплекта;
  • Не использовать самодельные детали, а приобретать недостающие детали только в сервисных центрах производителя;
  • После монтажа дымоходной системы ее необходимо проверить на герметичность;
  • Стыковку стыков производить в свободном, а не в стеновом пространстве.

  Пошаговая инструкция

  1. Сначала определитесь с местом установки газового котла;
  2. Монтаж газового оборудования производится одновременно с монтажом коаксиальной дымоходной системы;
  3. Сам дымоход должен располагаться на 1,5 метра выше самого газового котла;
  4. Выполнить требование пожарной безопасности: трубы дымохода расположить так, чтобы между окном, форточкой и дверью было не менее 50 см;
  5. Сделать отверстие для выхода трубы в стене в соответствии с диаметром;
  6. Подсоедините трубы к выходу из котла с помощью металлического хомута. Не забудьте об уклоне к земле для стока конденсата;
  7. После установки трубы отверстие герметизируется;
  8. Вы можете попробовать систему в тестовом режиме.

  Как удлинить коаксиальный дымоход для газового котла

  Если для отопления многоквартирного дома используется газовое закрытое оборудование, может потребоваться удлинение дымоходной системы.

  Для установки вам потребуются:

  • Пропиленовые колена;
  • Дополнительная дымоходная труба длиной не более 5 метров;
  • Адаптивное устройство для герметичного соединения;
  • Накладки для крепления к наружной стене;
  • Фланцы и хомуты.

  Все дополнительные детали расширения необходимо приобретать у дилеров производителя дымоходной системы, поскольку детали других марок могут быть несовместимы с уже приобретенным оборудованием.

  Ориентировочная стоимость

  Стоимость коаксиального дымохода во многом зависит от комплектации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тысяч рублей до 13,5 : какие дымоходные трубы нужно приобрести. Дополнительные колена могут стоить от 1,5 до 3 тысяч, конденсатосборник – около 3 тысяч.

  Если вы хотите купить защитную решетку на выход дымохода, то ее стоимость около 3 тыс. руб.

  Как видно из нашего обзора коаксиальная дымоходная система – это новое слово в строительстве дымоходов, она полностью автономна и проста в эксплуатации.

  Дымоход – одна из важнейших частей котла, от которой зависит его правильная работа. Неправильный подбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь речь пойдет о котлах) бывают двух основных видов:

  • отдельный
  • коаксиальный

  Дымоходы коаксиальные.

  Такие дымоходы наиболее популярны для настенных котлов. Они объединяют 2 трубы – одну для отвода выхлопных газов, а другую для подачи воздуха в котел. Использовать такую ​​«трубу» можно только в том случае, если котел имеет закрытую камеру сгорания. Их длина ограничена четырьмя или пятью метрами. При большей длине котлу будет не хватать воздуха и он отключится или будет работать не оптимально.

  Различные способы установки коаксиального дымохода.

  Данные рекомендации взяты мной из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть некоторые нюансы и перед установкой необходимо прочитать инструкцию. Все возможные варианты установки показаны на рисунке ниже.

  Все возможные варианты установки

  На рисунке видно, что существует 3 различных варианта коаксиальных дымоходов:

  1. Вывод через стену (самый простой вариант)
  2. Выход к центральному дымоходу типа LAS
  3. Вертикальный дымоход с выходом на крышу

  Остальные чертежи для отдельных дымоходов, и о них мы поговорим чуть позже.

  При монтаже необходимо учитывать, что различные изгибы (чаще всего на 90° и 45°) уменьшают возможную длину коаксиальной системы дымоудаления. Это связано с тем, что они создают дополнительное сопротивление выхлопным газам:

  Первый выход, который находится на выходе из котла, не учитывается. Для лучшего понимания снова воспользуемся цифрой:




  Длина различных вариантов коаксиального дымохода

  Из рисунка видно, что если вам нужна максимальная длина, то количество углов нужно уменьшить до минимума. Теперь рассмотрим систему ЛАС, там все абсолютно также:

  Дымоходная система ЛАС

  Такая система достаточно экзотична, но имеет полное право на существование. Думаю, это будет особенно удобно для многоквартирных домов, отапливаемых природным газом.

  Теперь рассмотрим вертикальный дымоход для газового котла. Давайте еще раз посмотрим на картинку:




  Вертикальный коаксиальный дымоход для газового котла

  На рисунке не показан коллектор конденсата, который необходимо установить. В противном случае горелка зальется конденсатом и котел выключится.

  Отдельные дымоходы.

  Отдельные дымоходы применяют при необходимости увеличения длины дымохода. Для некоторых котлов длина отдельных дымоходов может достигать 30 метров. Максимальная длина и диаметр отдельных дымоходов могут различаться в зависимости от производителя. Если котел изначально рассчитан на установку коаксиального дымохода, то для перехода на отдельный дымоход необходимо установить специальный сепаратор. В конце пайпа снова можно подключиться с помощью гаджета под названием терминал. Этот гаджет уменьшит максимально возможную длину.




  Сепаратор для коаксиального дымохода

  Различные способы установки отдельного дымохода.

  Для углов в раздельной системе дымоудаления остается то же правило, что и для коаксиальной:

  • Колено 90° укорачивает дымоход на 0,5 метра.
  • Колено 45° укорачивает дымоход на 0,25 метра.
  • Первый изгиб на 90° не учитывается.

  Кроме того, ограждение и выхлопные трубы не должны находиться на противоположных сторонах здания , и общая длина подводящего трубопровода не должна превышать 10 метров.




  Длина отдельного дымохода
  Вертикальный разъемный дымоход

  Удаление конденсата из дымохода.

  При эксплуатации котла в дымоходе неизбежен конденсат. Этот конденсат необходимо удалить из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода необходимо делать в сторону коллектора в соотношении 1 см на 1 метр трубы
  • Без установки конденсатосборника. При этом уклон труб делается в сторону от котла, чтобы сам конденсат вытекал из дымохода под действием силы тяжести. Уклон труб должен быть не менее 1 см на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. 1 кВт мощности такого котла производит 1 литр конденсата в сутки.

  Краткое содержание статьи.

  Самый простой и дешевый дымоход – коаксиальный, но его длина ограничена 5 метрами. А если вам нужна большая длина, то стоит подумать об использовании отдельной системы дымоудаления. Также нельзя забывать о сборе и удалении конденсата из дымохода. На этом пока остановимся, если есть вопросы, пишите их в комментариях.

  23 мая 2014 Алексей

  Использование современного котельного оборудования невозможно без системы отвода продуктов сгорания. Это необходимо для эффективной работы котла на любом виде топлива.

  А вот установка классического дымового канала осуществляется в процессе строительства дома и невозможна в уже построенном здании. В этом случае идеальным решением будет коаксиальный дымоход. В этой статье мы рассмотрим, что представляет собой эта конструкция и как ее установить.

  Назначение и виды коаксиальных систем

  Начнем с названия. Слово коаксиальный трактуется как двойной канал. В конструктивном плане такой дымоход является двухконтурным. В нем меньшая по диаметру труба находится в большей. При этом они не соприкасаются друг с другом, а соединяются в одно целое с помощью специальных перемычек.

  В общем виде это система, осуществляющая отвод продуктов сгорания и подачу воздуха с улицы для наиболее полного сгорания топлива внутри котла. Около 90 % современных отопительных агрегатов оснащены закрытой камерой сгорания, имеющей дымоотводную трубу длиной не более 3 м.

  Решая использовать коаксиальный дымоход, важно знать, что он устанавливается в горизонтальном положении. Выход осуществляется через одну из наружных стен.

  На рынке представлены:

  • И нержавеющая сталь
  • Оцинкованный

  В зависимости от способа установки делятся на:

  • Внутренние
  • Внешний

  Решив обустроить коаксиальный дымоход, необходимо заранее изучить нормы монтажа, это поможет выполнить все работы правильно и гарантирует безотказную работу оборудования в дальнейшем.

  Правила установки

  Какой бы простой ни была конструкция дымохода, его монтаж должен производиться в соответствии с требованиями нормативных документов. При установке коаксиальных дымоходов необходимо соблюдать следующие правила:

  1. Выход делается на высоте 1,5 м над газовым котлом и не ниже 1 м над уровнем земли
  2. При необходимости наращивания трубы ее длина не должна превышать 3 м, при этом запрещается использование герметиков и других подобных материалов.
  3. Горизонтальная установка осуществляется с углом наклона 3 градуса
  4. Не используйте более 2 колен
  5. Между дымоходом и ближайшим отверстием в стене допускается расстояние 60 см

  Только при выполнении всех вышеперечисленных требований можно быть уверенным в качестве системы.

  Преимущества использования

  Почему сегодня большинство потребителей выбирают этот дизайн? Ответом на этот вопрос могут стать его положительные качества. Основным преимуществом коаксиального дымохода является возможность забора воздуха снаружи.

  Позволяет поддерживать хороший микроклимат в помещении без дополнительных вложений в системы вентиляции.

  Еще один плюс в пользу данной конструкции — подогрев воздуха в процессе всасывания, что полностью исключает потери тепла и значительно повышает КПД котла. Последний фактор способствует полному сгоранию газа, что делает эксплуатацию агрегата экологически чистой.

  Посмотреть видео работы системы:

  Конструктивные особенности позволяют избежать нагрева наружной поверхности трубы. Это позволяет свести к минимуму риск воспламенения облицовочных материалов, расположенных в месте стыка трубы и стены.

  Добавьте к этому:

  • Широкий выбор диаметров
  • Простота установки
  • Компактные размеры

  Если сравнить возможности обычной конструкции и коаксиальной, то можно еще раз убедиться в ее превосходстве. Единственным недостатком является высокая стоимость и дорогое обслуживание.

  С чего начинается установка?

  Установка коаксиального дымохода не займет много времени, если составить план действий. Заранее убедитесь, что комплектация агрегата соответствует заявленной производителем и позаботьтесь о приобретении необходимых инструментов.

  Сечение дымохода должно соответствовать диаметру выходной трубы котла. Это можно определить по паспорту.

  Сборка без ошибок

  Первым делом при установке дымохода необходимо подготовить отверстие в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

  Затем дымоход соединяется с выходной горловиной котла, фиксируя его хомутом. Собранная конструкция крепится болтами с обеих сторон. Далее приступаем к сборке самого дымохода. Его части соединяются между собой хомутами, чтобы обеспечить их надежность. Поверх них наденьте декоративные накладки. Их функция заключается в сохранении дизайна помещения.

  Каким бы простым ни казался монтаж и обустройство коаксиального дымохода, для его выполнения необходимы определенные знания. Ведь при неправильных расчетах системы отвода продуктов горения в помещение может попасть дым, угарный газ.

  Монтаж наружного дымохода

  Монтаж данной конструкции может быть выполнен в двух вариантах:

  1. наружный
  2. Внутренний

  Первый используется, если здание уже построено. Прежде чем приступить к монтажу, определитесь с местом для расположения системы и для входа дымохода.

  На внешней стене отметьте место выхода. При его выполнении следует соблюдать правила пожарной безопасности. После того, как отверстие необходимого диаметра будет готово, приступайте к монтажу дымохода.

  Для этого предварительно проводятся все внутренние работы: подключение трубы к котлу с помощью секционного одноконтурного колена и двухконтурного тройника. Последнее необходимо для закрепления системы в вертикальном положении. Далее дымоход укрепляется скобами на поверхности стены.

  Монтаж внутренней системы начинается с правильного выбора диаметра трубы. Обычно его диаметр указывается в паспорте изделия. Главное, чтобы он по размеру совпадал с выходом котла.

  Соединение агрегата и дымохода осуществляется с помощью тройника. Звенья при этом скрепляются цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет беспрепятственно выходить дыму.

  Трубы двухконтурные соединяются с помощью переходного узла. Стыки скрепляются с помощью хомутов.

  Если патрубок расположен сбоку от котла, то для выхода дымохода делается горизонтальная сборка. При выходе сверху дымоход выводят в вертикальное положение с помощью скоб.

  Проверка работоспособности конструкции

  После успешного выполнения всех этапов монтажа необходимо проверить:

  • Надежность крепления соединительных частей дымохода
  • Правильное положение трубы дымохода (она должна быть немного наклонена)
  • Отсутствие ограждений в месте выхода конструкции наружу

  Только убедившись в правильности установки оборудования, отверстие в стене закрывается декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это предотвратит попадание холодного воздуха в помещение и скопление конденсата.

  Важно

  Коаксиальная система дымоудаления – это конструкция, которая не только улучшает характеристики котлов отопления, но и повышает эффективность их работы.

  Его установку можно произвести самостоятельно, при наличии необходимых навыков и знаний. Если вы не уверены в собственных силах, то лучше доверить эту работу профессионалам.

  Ведь грамотный монтаж конденсатоотводчика под силу только специалисту. Так что рисковать не стоит.

  Автономное отопление в последнее время стало не только необходимым условием проживания в частном доме, но и способом повышения комфорта и экономии средств для владельцев жилой площади в многоквартирных домах. Повышенный спрос на отопительные приборы стал поводом для разработки более мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и удаления отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

  Устройство и функции

  Коаксиальный дымоход представляет собой дымоотводный канал, конструкция которого состоит из двух труб разного диаметра, вставленных одна в другую. Внутренние поверхности труб не касаются друг друга, между контурами имеется воздушный зазор. Коаксиальный дымоход собирается из дополнительных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:




  Важно! Такое устройство спроектировано по принципу разделения функции дымохода. Это повышает производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, по которой проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции выравнивается температура в дымоходе, что предотвращает образование конденсата и снижает риск возгорания.

  Преимущества

  Коаксиальный дымоход считается более совершенным и эффективным способом удаления продуктов сгорания из топки каменки. Элементы для сборки часто поставляются вместе с оборудованием. Большинство производителей рекомендуют устанавливать свои изделия именно с этим типом дымохода, так как они имеют следующие преимущества:

  Важно! Коаксиальный дымоход подходит только для газовых котлов с закрытой топкой и принудительной тягой, которая работает за счет встроенного в трубу небольшого вентилятора. Конструкция системы дымоудаления этого типа должна включать в себя сборник конденсата и ревизию, через которую производится очистка трубы.

  Требования безопасности при монтаже

  Согласно статистике МЧС и производителей коаксиальные дымоходы считаются более безопасными и эффективными. Однако при их установке необходимо соблюдать определенные требования:




  Внимание! Профессиональные строители спорят об эффективности использования коаксиальных дымоходов в средней полосе России и более северных регионах, утверждая, что они рассчитаны на эксплуатацию при температуре до -15 градусов. Там, где температура опускается ниже этой отметки большую часть времени зимой, они промерзают. Производители связывают проблемы с неправильным расчетом диаметра наружной и внутренней трубы и длины дымохода.

  Монтаж

  В отличие от традиционных методов дымоудаления коаксиальный дымоход прост в установке. Для выполнения монтажа необходимо строго соблюдать инструкции производителя газового оборудования и требования пожарной безопасности. Опытные мастера советуют обратить внимание на следующие моменты:




  Видеоинструкция

  На данный момент в обществе бытует мнение, что безопасная и стабильная работа в бане зависит исключительно от того, насколько правильно выполнен монтаж коаксиального дымохода и где он выходит наружу. Правда, на самом деле большое значение имеет удаление вредных для организма человека отходов через специальный коаксиальный дымоход. Коаксиальный — «вместе по оси». Основное его преимущество в том, что для работы котла воздух берется не из котельной бани, а снаружи. Такой дымоход отличается от других тем, что выполняет сразу две очень важные функции. Во-первых, он выводит дымовые газы. Во-вторых, подает в котел кислород, необходимый для его работы. Его структура чем-то похожа на бутерброд – «труба в трубе», но через внешнюю трубу поступает холодный воздух, а по внутренней трубе поднимаются только горячие продукты горения.




  А «выгорание» кислорода в помещении тоже плохо, потому что в такой ситуации закоптится дверца печи, топливо не выгорает полностью, а в дымоходе скапливается много сажи. Вы хотите избавиться от всего этого? Тогда давайте вместе разберемся, как самостоятельно установить коаксиальный дымоход в бане.

  Преимущества коаксиальных дымоходов

  Чем хороши такие дымоходы:

  • Достаточно высокий КПД, за счет сильно нагретого поступающего воздуха.
  • Компактность — вместо двух больших по объему труб получается только одна.
  • Нет необходимости в дополнительной вентиляции.
  • Очень высокая экологичность.
  • Безопасный для организма человека воздух в котельной. В этом случае котел берет уже «свой» кислород, специально подведенный.
  • Снижение цен на отводные системы.
  • Решение известной проблемы с дымовым конденсатом.
  • Значительное снижение затрат на топливо для бани.

  Еще одно преимущество коаксиального дымохода: поступающий холодный воздух отлично удерживает стены от перегрева.

  А вот что точно может не порадовать, так это риск замерзания трубы слишком маленького диаметра. Происходит это из-за того, что при выходе из дымохода температура дымовых газов уже очень низкая – ведь они одновременно нагревают и внутреннюю трубу. Поэтому образование конденсата для коаксиальных дымоходов – это норма. Но только при уличной температуре около -15 градусов, что вполне нормально для РФ, труба может замерзнуть со всеми печальными последствиями.

  Есть даже мнение, что коаксиальные дымоходы категорически не подходят для холодных русских зим — они изначально разрабатывались для широт южных стран. Поэтому они замерзают. Но некоторые специалисты считают, что такое промерзание – это всего лишь результат неправильной конструкции такого дымохода, и не более того. Тем не менее результат один: горелки, турбонаддув и оцинкованная камера довольно быстро ломаются из-за обледенения и примерзания, а ремонтировать их очень дорого.

  Тем не менее, как правило, обмерзают модели, у которых в погоне за слишком высоким КПД температура дымовых газов достигает почти точки росы. Для этого диаметр коаксиального дымохода уменьшен до минимума. Для различных южных континентов это практически ничего не меняет, хотя холодной русской зимой с ее совсем не самой низкой температурой в -15°С дымоход промерзает почти до упора котла. Производители обычно отвечают на этот вопрос так: «Мы не тестировали систему при таких температурах». Таким образом, стоит помнить, что чем уже труба коаксиального дымохода, тем менее она пригодна для зимы. Обратите внимание на это.

  Коаксиальные дымоходы, кроме всего прочего, плохо переносят перебои с электричеством и скачки напряжения.

  Какой дымоход купить для бани

  Универсального дымохода для бани не бывает. Его выбирают в зависимости от используемого топлива, изоляции котельной, мощности котла, а также толщины стен. Однако устройство коаксиальных дымоходов для различных печей идентично.

  Трубы коаксиальных котлов обычно изготавливаются из пластика или алюминия. Оба они хорошего качества. Только при покупке следует обратить внимание: внутри такого дымохода есть специальные перемычки, препятствующие соприкосновению двух разных труб.

  Но самостоятельно проектировать коаксиальный дымоход нецелесообразно. Хоть его конструкция и кажется довольно простой, однако любая ошибка впоследствии может стоить довольно дорого. Грамотность его оформления в РФ определяется специальными нормами и законами. Разобраться в них совсем не просто. Гораздо лучше купить готовый и качественный дымоход для парилки со всеми необходимыми сертификатами.

  Различают горизонтальные и вертикальные (для низкотемпературных навесных котлов) коаксиальные дымоходы. Это нужно учитывать при их покупке.

  Такой дымоход устанавливается во всех газовых котлах, имеющих закрытые камеры сгорания.

  Итак, вот что вам обязательно понадобится для установки коаксиального дымохода:

  • колено;
  фланец
  • ;
  • дымоход;
  • обжимной хомут
  переходник для котла
  • ;

  Устанавливать такой дымоход необходимо на наименьшем расстоянии от стены до котла, а из этой зоны необходимо полностью удалить все материалы и предметы, боящиеся слишком высокой температуры. Также важно точно определить место вывода трубы на улицу – желательно, чтобы оно было примерно на полтора метра выше выхода дымохода из котла. Отверстие нужно делать диаметром 110-125 мм – абсолютно точно по длине трубы. Таким образом, требования к расположению такого дымохода гораздо менее жесткие, чем к обычному.

  Коаксиальный дымоход через бревенчатые стены бани лучше делать через втулку из специальной асбестоцементной трубы, затем вокруг дымохода забивают асбестовым шнуром — пожаробезопасно и достаточно практично. Если по каким-то причинам котел расположен далеко от стены, то в этом случае необходимо увеличить длину дымохода – максимум 3 метра. Для этого дополнительно приобрести соединительные колена, а затем обжимным хомутом протянуть места наращивания коаксиального дымохода.

  После установки дымохода нужно закрыть отверстие в стене декоративной накладкой точно по диаметру трубы. Используйте для этого жидкие гвозди или строительный клей. Отверстие с улицы, как правило, запенивают, чтобы воздух не поступал в котельную извне и не создавал конденсата и сквозняков.

  Также стоит сказать, что коаксиальный дымоход вообще не обязательно должен проходить через стену – сегодня довольно успешно реализуются схемы различных коллективных дымоходов.

  Требования пожарной безопасности коаксиальных дымоходов

  Нормы монтажа коаксиального дымохода:

  • Полметра по горизонтали до всех открытых форточек, дверей и окон.
  • Один метр по вертикали до окон, на случай если дымоход выходит под ними.
  • Полметра по вертикали до окон, на случай выхода дымохода над ними.
  • Два метра от уровня земли — независимо от того, ходит по нему кто-то или нет.

  И последнее: когда под коаксиальным дымоходом проходит газовая труба, то расстояние между ними должно быть не менее 20 см. И в этом случае расстояние от угла здания уже не регламентируется — как сможешь, так и монтируй.

  Основным преимуществом коаксиального дымохода большинство считает отсутствие необходимости обустройства вспомогательной вентиляции в котельной, но опытные печники абсолютно уверены в ее необходимости. Такая вентиляция, по крайней мере, точно не будет лишней.

  Как прикрепить дымоход к печи

  Несмотря на то, что газовые печи являются относительно простым оборудованием по сравнению с обычными котлами, для них, тем не менее, требуется система выпуска газов. Способ нагрева воды газовыми котлами основан на сжигании топлива, при этом образуются газообразные отходы, которые необходимо выводить за пределы помещения, в котором находится котел. Сегодня мы обсудим как прикрепить дымоход к печи . Прочитав эту статью, вы поймете все, что вам нужно знать об этом предмете и некоторых других связанных деталях.

  Что такое печь? И чем он отличается от котла?

  Давайте начнем с объяснения того, что такое печь, чтобы мы могли лучше понять, как работает ваша газоотводная система и как ее правильно установить. В начале статьи мы упомянули, что печь и котел имеют некоторые принципиальные отличия. Итак, каковы эти различия?

  Бойлер:

  Бойлер – это оборудование, которое сжигает топливо для производства горячей воды для отопления дома и для системы горячего водоснабжения (ГВС). Последнее также относится к комбинированному котлу, который в настоящее время является наиболее распространенным типом котла.

  Печь:

  Печь, в отличие от котла, производит только горячую воду, а не отопление. Он также работает за счет сжигания топлива (газа) и повышения температуры протекающей через него воды с помощью змеевика, который нагревается в процессе сгорания. Преимущество печи в том, что она может обеспечить неограниченное количество горячей воды, главное, чтобы ее размеры соответствовали водопотреблению вашего дома, с учетом количества людей в доме и количества точек водопотребления ( душевые кабины, раковины, стиральные машины и др.).

  Очевидно, агрегаты, которым требуется система выброса газов, работают за счет сжигания топлива (котлы и печи, такие как электрические водонагреватели, в этом не нуждаются). Производители включают базовую дымоходную трубу с газовыми печами, чего во многих случаях может быть недостаточно, но в других случаях это нормально.

  В зависимости от доступного места или расстояния между печью и дымоходом, или даже в зависимости от того, имеется ли отдельный дымоход или если выход печи включен в общий дымоход, вам, возможно, придется прибегнуть к более простая система выпуска газов.

  Типы систем вывода газов

  Существует 3 основных системы вывода газов, которые применимы как к котлам, так и к печам (и даже к электрическим водонагревателям). Эти детали классифицируются как «естественный поток», «принудительный поток» или «водонепроницаемые» в зависимости от того, как они были изготовлены. Давайте рассмотрим каждый из них отдельно.

  Система с естественным потоком

  Этот тип газовой печи является самым простым из всех, наиболее популярным и широко используемым, и менее всего подвержен засорению или поломке. Он не заставляет газ входить или выходить, а позволяет процессу происходить естественным образом.

  Процесс происходит через трубу определенного диаметра, позволяющую выпускать газ через отверстие в печи. Эти трубы должны быть не менее 20 см в длину, чтобы иметь возможность транспортировать газ наружу.

  Для такой системы требуется достаточное пространство, а это означает, что помещение, в котором находится печь, должно быть достаточно большим и хорошо проветриваемым. Преимуществом этой системы является то, что она совместима со всеми видами газа: природным, бутаном или пропаном.

  Система с принудительной подачей

  Основной характеристикой системы принудительной вытяжки является то, что она приводится в действие электрическим вентилятором, который заставляет газ выбрасываться за пределы печи.

  Таким образом, одним из недостатков этого типа выталкивающей системы является необходимость подключения печи к электрическому току. Это влечет за собой дополнительные расходы, а также косвенное увеличение загрязняющей способности вашей печи.

  Печи такого типа идеально подходят для замкнутых пространств, не имеющих собственной системы вентиляции. Они имеют меньшую конструкцию (они на 20% меньше других котлов) и поэтому дают меньше горячей воды. Они рекомендуются только для небольших семей.

  Водонепроницаемая система

  Уникальность водонепроницаемых котлов заключается в том, что вход кислорода и выход газа полностью изолированы от помещения, в котором находится котел. Кислород для сжигания газа поступает снаружи дома через трубу или дымоход, а удаление газа также осуществляется дистанционно с помощью ряда труб, соединяющих систему с индивидуальным или общим дымоходом.

  Новые правила отопления и ГВС предусматривают, что все газоотводные системы должны иметь водонепроницаемую конструкцию. Это не потому, что они безопаснее, а потому, что они более экономичны.

  Просмотрите котлы и аксессуары или продайте их на Suner

  Suner предлагает вам большой выбор котлов, которые соответствуют самым передовым нормам в отношении сокращения выбросов загрязняющих веществ. Эти котлы имеют водонепроницаемые системы, оптимально спроектированы и современны с точки зрения размера, элегантности и энергоэффективности.

  Комплектующие для котлов на продажу на Suner ПОСМОТРЕТЬ ЧАСТИ ДЫМОХОДА КОТЛА

  Для установки лучше обратиться к профессионалу

  Если вам нужно установить газовый котел, лучше обратиться к квалифицированному специалисту. Профессионал обладает всеми техническими знаниями для правильной установки агрегата, и у него есть все необходимые инструменты, он знает, как безопасно установить агрегат, и он знаком с правовыми нормами, касающимися установки котлов, которые должны соответствовать следующим новым правила:

  И. Т. Е. | ЭрП | ELD

  3 варианта исполнения газоотводов

  Существуют различные способы удаления газа, которые предназначены не для самого устройства, а для пространства, в котором оно установлено. Как и в случае с котлами, топки могут использоваться с тремя конструкциями отвода дымовых газов: коаксиальным, вертикальным коаксиальным и двухтрубным.

  Выбор одной из этих трех конструкций будет зависеть от таких факторов, как пространство, в котором расположен котел, расстояние между агрегатом и внешней средой, индивидуальная или общая выпускная труба и т. д. Исходя из этого, существует три конструкции газоотвода, а тот, который вы выберете, будет зависеть от следующего:

  Коаксиальный газоотвод

  Как следует из названия, в случае коаксиальной установки обе трубы (газоподвод и газоотвод) расположены концентрически одна внутри другой. Следовательно, это означает, что одна из труб должна быть меньше в диаметре, чем другая.

  Через трубу большего диаметра (точнее, через пространство между стенкой меньшей трубы и внутренней стенкой большей трубы) поглощается из атмосферы кислород, выполняющий функцию окислителя газа; в то время как газы выбрасываются наружу через меньшую трубу, вставленную в большую.

  Этот тип установки достаточен в большинстве случаев и фактически наиболее часто используется в обычных котельных установках. Обычно он встраивается в котел при его изготовлении. Максимальное расстояние от котла до конечного газоотвода не должно превышать 4-6 м.

  Вертикальный коаксиальный газоотвод

  Вообще говоря, вертикальная коаксиальная конструкция ничем не отличается от обычной коаксиальной конструкции. Единственная разница заключается в положении дымохода, который является вертикальным и имеет направление вверх. Этот вариант следует выбирать, если котел расположен в положении или в помещении, не допускающем горизонтального выхода.

  В этой конструкции трубы остаются концентрическими или коаксиальными друг другу. Вертикальное положение не влияет на какие-либо технические аспекты дымохода, когда он установлен в водонепроницаемом котле. Однако, если это установка с естественным потоком, вертикальное положение может иметь преимущество, поскольку оно облегчает выход газов и предотвращает обратное движение дыма.

  Двухтрубный газоотвод

  Некоаксиальная двухтрубная конструкция является идеальным решением, когда конечный газоотвод находится очень далеко от котла (может быть даже 20 м).

  В такой конструкции две трубы (одна для забора воздуха для окисления, а другая для выпуска газа) разделены. Каждая труба должна иметь диаметр около 8 см.

  Эта конструкция с двумя трубами встречается гораздо реже, чем две предыдущие конструкции. Тем не менее, это может быть лучшим решением или даже единственным решением в определенных обстоятельствах.

  (Подробнее читайте в нашей статье «Правила дымоходов дизельных котлов: для чистого воздуха»).

  Часто задаваемые вопросы по газоотводу котлов

  1 — Могу ли я установить систему с принудительной подачей на котел с естественной подачей?

  Да, вы можете установить систему с принудительной подачей на котел с естественной подачей, и это несложно сделать. На самом деле рекомендуется, так как котел лучше соответствует действующим нормам по экологическому дизайну для горячей воды и отопительных приборов.

  Добавление принудительной проточной системы к естественному проточному котлу дает много преимуществ: это более безопасная система выброса газов, в дымоходе больше не будут гнездиться птицы, дым больше не будет возвращаться в помещение, в котором находится котел. расположен, и вполне возможно, что вы увидите сокращение вашего счета за электроэнергию.

  Доступны для продажи комплекты с принудительной подачей, включающие вентилятор и датчик температуры. Котлы с естественным потоком не имеют электричества, поэтому принудительный поток нужно будет каким-то образом подключить к электроснабжению.

  Поток должен располагаться в вертикальной трубе и в том направлении, в котором лопасти перемещают воздух, в дополнение к датчику, который необходимо разместить рядом с заводским датчиком, который идет в комплекте с котлом. Не рекомендуется вмешиваться или отключать датчик, установленный на заводе.

  2 — Во время дождя вода попадает в дымоход моего котла

  Это обычное явление, которое может происходить часто, особенно в котлах, которые расположены на улице, особенно если они имеют вертикальный выход газа. В этих случаях, когда идет сильный дождь, вода может попасть через горловину дымохода и, очевидно, котел может перестать работать.

  Ниже приведены некоторые проблемы, которые вы можете устранить. Во-первых, нужно убедиться, что трубка, выходящая из шкафа (использование шкафа с уличными водогрейными приборами предусмотрено правилами), хорошо загерметизирована по углам. Вы также можете разместить коленчатый стык после вертикальной части начала трубы, а можете добавить горизонтальный стык в конце. Конечно, необходимо добавить небольшую хорошо прикрепленную металлическую крышу на конце дымохода.

  3 — Моя топка с естественным потоком и возврат дыма через выходную трубу

  Хотя производство и продажа негерметичных котлов не запрещены, использование другого типа системы в котле, который был установлен до вступления в силу правил не допускается.

  В некоторых старых установках выход дымовых газов газового котла с природным потоком мог быть горизонтальным. А поскольку в такой конструкции дым выбрасывается прямо из котла (даже без использования вентилятора для вытеснения дыма), иногда дым может самопроизвольно реверсировать и идти внутрь, загрязняя пространство, в котором находится котел.

  Решение этой проблемы может состоять в том, чтобы установить колено вертикально на выходной трубе котла (это не может быть труба из ПВХ, так как она плавится, поэтому она должна быть металлической) и расположить первую секцию газоотводной трубы вертикально. Это гарантирует, что дым выбрасывается вверх, а затем наружу, чтобы он не возвращался в котел или помещение.

  4 — Можно ли установить герметичный котел с общим шунтом с газовыми котлами?

  Технически нельзя подключить герметичный котел к общему шунту с газовыми котлами. Шунт для газовых котлов отличается от шунта для водонепроницаемых приборов.

  5 — Можно ли использовать кирпичный дымоход в качестве вентиляционного отверстия для котла?

  Не совсем так. Дымоход котла можно ввести через кирпичный дымоход, который используется как путь к типичному наружному дымоходу котла. Однако сам кирпичный дымоход не может использоваться как единственный выход газа для котла.

  6 — Соотношение расстояния и диаметра трубы

  Соотношение между расстоянием выхода дыма и диаметром используемых труб может в некоторой степени зависеть от модели и марки котла. В коаксиальных трубах размеры могут быть 60-100 или 80-125.

  Измерение 60/100 довольно распространено и хорошо работает в большинстве случаев. Измерение 80/125 предназначено для приборов, в которых труба должна проходить более длинный путь, чтобы выйти наружу.

  В любом случае убедитесь, что эта установка выполняется квалифицированным специалистом. Используя руководство пользователя и свой технический опыт, профессионал узнает, какой диаметр трубы вам нужен.

  7 — Какие детали следует использовать для установки дымохода?

  Для водонепроницаемых котлов (единственных, которые в настоящее время могут производиться легально) максимальное расстояние от газоотводной трубы определяется производителем и характеристиками прибора. Это, в свою очередь, определяет, сколько и какие детали нужно использовать.

  В котловой промышленности производители и продавцы обычно продают их пользователю по разным ценам, которые зависят от деталей, необходимых для каждого прибора.

  Цена на котел будет незначительно варьироваться в зависимости от того, нужна ли пользователю краткосрочная или долгосрочная установка, трубы меньшего или большего диаметра, вертикальная или горизонтальная конструкция, коаксиальная или 2-трубная, для индивидуальных или общих дымоходов и т. д.

  Требования к установке

  и правила установки своими руками. Коаксиальный дымоход своими руками Коаксиальный дымоход через крышу

  Отопительное оборудование, работающее на твердом или жидком топливе, требует полной системы удаления продуктов сгорания. Ранее в качестве отводящего устройства использовался классический дымоход из стальных одностенных труб, имеющий массу недостатков. В настоящее время используются более практичные и эффективные решения на основе коаксиальной трубы.

  Что такое коаксиальный дымоход

  Понятие «коаксиальный» используется для обозначения любой конструкции, состоящей из двух объектов, расположенных вокруг общей оси. В случае дымохода коаксиального типа это дымоход, состоящий из труб разного сечения.

  Расстояние между трубами одинаковое по всей длине дымохода, включая поворотные колена, отводы и другие элементы. Это достигается за счет специальных перемычек, которые располагаются по всей длине дымохода.

  Коаксиальный дымоход выполнен из двух труб с общей центральной осью, разделенных специальными внутренними перемычками

  Принцип действия коаксиального дымохода

  Канал между внутренней и наружной трубами обеспечивает постоянную подачу свежего воздуха, что необходимо для поддержания процессов горения. Внутренняя труба представляет собой канал для отвода дымовых газов и других продуктов сгорания. По сути, особая конструкция коаксиальной трубы позволяет дымоходу выполнять сразу две функции: отвод вредных веществ и принудительная вентиляция.

  Дымовые газы удаляются по внутреннему каналу, а свежий воздух поступает в камеру сгорания через межтрубное пространство

  Основная область применения коаксиальных дымоходов – настенные и напольные газовые котлы с закрытой камерой сгорания, газовые водонагреватели и конвекторы. При твердотопливном оборудовании дымоходы коаксиального типа не применяют.

  Преимущества и недостатки конструкции коаксиального дымохода

  К достоинствам дымоходов коаксиального типа относятся:




  Несмотря на множество достоинств, конструкция коаксиальной трубы не лишена недостатков. При температуре ниже -15°С коаксиальный дымоход может сильно промерзнуть.

  Это связано с тем, что, по сути, является преимуществом рассматриваемой конструкции — холодный воздух нагревается за счет температуры дымовых газов, выходящих наружу. Продукты сгорания сильно охлаждаются и могут конденсироваться на выходе из дымохода, что приводит к сильному обледенению оголовка дымохода.

  Одно из основных достоинств коаксиального дымохода переходит в его главный недостаток — при низких температурах на улице происходит конденсация продуктов горения и намерзание льда на оголовке трубы

  Для предотвращения обледенения следует выбирать специальные устройства, рассчитанные на работу при отрицательных температурах, а также более тщательно рассчитывать сечение дымохода.

  Типы коаксиальных дымоходов

  В зависимости от способа кладки дымохода коаксиальные дымоходы делятся на два типа:

  1. Вертикальные — дымоход располагается строго в вертикальном положении. Газы и продукты сгорания поднимаются из топливной камеры и выбрасываются в атмосферу выше уровня гребня. Преимущественно вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
  2. Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще применяется в частных домах, где установлены системы отопления закрытого типа.

  Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая длина дымоходного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и крепления конструкции.

  Для изготовления дымохода коаксиального типа используются различные марки стали и пластика. В соответствии с этим можно выделить несколько типов дымоходов:

  • оцинкованные – наиболее доступный вариант дымохода коаксиального типа. Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость продукта зависит от производителя и технических параметров, но редко превышает 2–2,5 тысячи рублей;
  • из пластика и алюминия — комбинированный вариант для частного использования. Внутренний канал дымохода выполнен из алюминия толщиной до 2 мм. Внешняя трубка изготовлена ​​из высокопрочного термостойкого полипропилена. Такие дымоходы используются только в частном секторе для работы с котлами малой и средней мощности;

    Коаксиальные дымоходы из оцинкованной стали рассчитаны на 5-7 лет, изделия из пластика прослужат значительно дольше

  • нержавеющая – более надежные и долговечные дымоходы, чем оцинкованные. Они рассчитаны на 10-12 лет эксплуатации. Стоимость почти такая же, как у изделий из нержавеющей стали. В промышленности и коллективных дымоходных системах не используются, так как «нержавейка» не выдерживает высоких концентраций химических веществ;
  • из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок службы не менее 15 лет.

    Коаксиальный дымоход из высоколегированной стали, в отличие от «нержавейки», не разрушается под воздействием агрессивных химикатов, содержащихся в продуктах горения, и служит не менее 15 лет

  В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) есть модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. Это классическая конструкция с двумя каналами, в которых расположен еще один патрубок. Пустоты между внешними трубками заполнены негорючим теплоизоляционным материалом, что предотвращает промерзание и закупорку воздушного канала.

  Видео: Коаксиальная труба для парапетных газовых котлов

  Основные элементы дымохода

  Коаксиальный дымоход состоит из различных элементов, позволяющих сделать дымоход нужной конфигурации под конкретные условия эксплуатации и конструктивные особенности.

  В комплект коаксиального дымохода входит все необходимое для его установки.

  Арматура, соединительные элементы, патрубки и другие элементы конструкции изготавливаются по определенному стандарту, что упрощает процесс сборки и установки дымохода. Ассортимент ведущих производителей включает более 80 элементов различной конфигурации.

  В готовый комплект коаксиального дымохода от производителя входят следующие элементы:




  Для обеспечения герметичности всех соединяемых частей конструкции используются специальные уплотнительные кольца из термостойкого материала (термопласт). При нагреве до высокой температуры кольцо расширяется и становится более эластичным, что позволяет ему сохранять герметичность даже при высоком давлении.

  Изготовление коаксиального дымохода своими руками

  Чтобы дымоход справлялся со своими задачами на протяжении всего срока службы, его необходимо правильно рассчитать и правильно установить.

  Расчет параметров дымохода

  При проектировании дымохода особое внимание следует уделить расчетным операциям, так как от параметров дымохода будет зависеть производительность системы в целом. Площадь сечения выходного канала коаксиального дымохода должна быть не менее площади сечения соединительной трубы отопительного оборудования.

  Сечение дымового канала коаксиального дымохода выбирают по размерам трубы отопительного оборудования

  В коллективных системах при подключении к двум и более отопительным приборам сечение каналов увеличивается пропорционально размеру их патрубков. Это необходимо для того, чтобы обеспечить достаточную пропускную способность дымоходного канала при одновременной работе нескольких котлов.

  Таблица: зависимость сечения канала дымохода от номинальной мощности отопительного прибора

  Диаметр выходного сечения рассчитывается по формуле — F = (K*Q)/(4,19* √H), где:

  • К – постоянный коэффициент, равный 0,02–0,03;
  • Q (кДж/ч) — максимальная мощность газового котла, указанная в спецификации устройства;
  • H (м) — расчетная высота дымового канала.

  Для примера рассчитаем сечение выхода дымохода для газового котла Ariston CLAS B. Максимальная тепловая мощность в режиме обогрева составляет 24,2 кВт. Высота дымового канала 8 м.

  1. Для преобразования мощности из Вт в кДж/ч воспользуемся одной из онлайн-программ, которые легко найти в Интернете. Получаем, что Q=87 120 кДж/ч.
  2. Площадь поперечного сечения находим по приведенной выше формуле: F = (0,02*87 120)/(4,19*√ˉ8) = 147,03 мм.

  После расчетов полученное значение необходимо сравнить с данными в таблице. В нем указана оптимальная площадь сечения кольцевых дымоходов для бытовых газовых котлов. При необходимости значение корректируется вверх или вниз. В нашем случае можно использовать трубу диаметром 130 мм.

  Необходимый инструмент для установки коаксиального дымохода

  Для установки готового комплекта коаксиального дымохода вам потребуется:




  Для самостоятельного изготовления коаксиального дымохода вам потребуются две трубы подходящего диаметра, которые соединяются с помощью перемычек из нержавеющей стали. Для соединения используются стальные заклепки или саморезы.

  Важно понимать, что полностью повторить конструкцию готовых промышленных дымоходов не получится. Самостоятельно можно сделать только прямой участок коаксиальной трубы.

  Подготовительные работы перед установкой дымохода

  По статистике дымоходы коаксиального типа самые безопасные. Правила их сборки и установки подробно описаны в СНиП 2.04.08–87, СНиП 2.04.08–87 и ПБ 12–368–00. Перед установкой дымохода следует внимательно изучить прилагаемую инструкцию и ознакомиться с требованиями, которые указал производитель конструкции.

  В целом при установке коаксиального дымохода необходимо соблюдать следующие правила:




  При установке дымохода коаксиального типа в деревянных домах место примыкания трубы к несущей стене или потолку обшивают негорючим материалом. Обычно используется асбестовая труба или короб из асбестоцементных плит.

  Пошаговая инструкция по установке коаксиального дымохода

  Перед установкой дымохода внимательно проверьте комплектность приобретаемого устройства. Если каких-то деталей не хватает, то сборку дымохода нужно отложить. Кроме того, обязательно нужно проверить диаметр выпускного патрубка и сечение внутреннего канала.

  Технология сборки дымохода коаксиального типа состоит из следующих этапов:

  1. В намеченном месте наносится разметка для выхода дымового канала на улицу. Для напольного газового котла выход дымохода должен располагаться на 1,5 м выше топочной камеры. Для настенных допускается выход трубы сразу после монтажа поворотного колена.

     Дымоход настенного котла можно снять сразу после установки поворотного колена на его патрубок

  2. После разметки перфоратором с корончатой ​​насадкой просверливается отверстие нужного диаметра под углом 3 o к поверхности стены. Необходимо учитывать, что помимо трубы в отверстие монтируется изолирующая прокладка.
  3. К выходной трубе газового котла подключается переходник, на который устанавливается прямой участок трубы или коаксиальное колено 90°. Для соединения элементов используется обжимной хомут, который затягивается крестовой отверткой.

     Для подключения дымохода к газовому котлу используется специальный переходник.

  4. В отверстие в стене устанавливается асбестовая труба и уплотнительная манжета. Далее выводится прямой участок дымохода. Изнутри труба соединяется с поворотным коленом или удлинительной насадкой и фиксируется обжимным хомутом.
  5. Отверстие в стене дополнительно утеплено специальными накладками. Для этого место контакта обрабатывается термостойким герметиком, а насадка прикручивается на оцинкованные саморезы. При необходимости на конец трубы надевается дефлектор или защита от ударов.

     Дефлектор предотвращает продувание котла через дымоход

  При установке вертикальной конструкции отверстие в потолке вырезается с помощью болгарки с диском по дереву. На стыке монтируется короб из асбестоцементных плит. При этом расстояние от наружной трубы до потолка не должно быть меньше 20 см.

  Аналогичное состояние наблюдается при выходе трубы через крышу. Для этого в месте стыка монтируется специальный проходной элемент, который крепится непосредственно к кровельному материалу при помощи оцинкованных саморезов.

  Видео: коаксиальный дымоход в частном доме

  Изоляция дымохода

  Обмерзание и обледенение головки коаксиального дымохода связано с попаданием конденсата в воздухозаборный канал. Для предотвращения попадания влаги проверьте наклон коаксиальной трубы относительно камеры сгорания. Если угол наклона не менее 3 о, то промерзание оголовка будет происходить только при температуре ниже -15 о С.

  Основные ошибки при монтаже дымохода связаны с неправильным уклоном горизонтальных участков.

  Дополнительно на головку можно установить специальный элемент, удлиняющий внутренний канал на 10–40 см относительно трубы большего диаметра. Кроме того, в нижней части внешней трубы можно просверлить несколько отверстий. Это позволит поступать воздуху даже при частичном замерзании головы.

  При недостаточном уклоне от промерзания не избавиться, так как конденсат будет стекать не в сторону камеры сгорания, а наоборот — в сторону выхода, что приведет к образованию наледи и сосулек на конце трубы. Утепление обшивкой теплоизоляционным материалом снаружи трубы не поможет.

  Видео: удаляем конденсат на трубе подачи воздуха зимой

  Чистка дымоходов и периодический ремонт

  Для работы отопительного оборудования с закрытой камерой сгорания используется природный газ — метан. В процессе сжигания газа образуются вредные ароматические углеводороды, толуол, бензол и др. Образования нагара и горения как такового не происходит.

  Практически все продукты сгорания газа выводятся через коаксиальный дымоход. При этом полная очистка дымового канала не требуется даже при ежедневном использовании. Достаточно один раз за отопительный сезон проверить и прочистить коллектор конденсата. Раз в несколько лет рекомендуется осматривать дымовой канал с помощью специальной видеоинспекционной аппаратуры.

  Для осмотра и ревизии дымохода используется высокочувствительный тепловизор

  Для ремонта дымохода потребуется демонтировать все элементы дымоходного канала до места повреждения. После замены конструкция собирается в соответствии с нормативными требованиями.

  Коаксиальный дымоход – высокоэффективная и практичная конструкция, значительно повышающая КПД отопительного оборудования. При соблюдении правил, описанных в нормативных документах, коаксиальный дымоход не требует периодического ремонта и надежно отводит все дымовые газы.

  Дымоход – одна из важнейших частей котла, от которой зависит его правильная работа. Неправильный подбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь речь пойдет о котлах) бывают двух основных видов:

  • раздельные
  • коаксиальный

  Дымоходы коаксиальные.

  Такие дымоходы наиболее популярны для настенных котлов. Они объединяют 2 трубы – одну для отвода выхлопных газов, а другую для подачи воздуха в котел. Использовать такую ​​«трубу» можно только в том случае, если котел имеет закрытую камеру сгорания. Их длина ограничена четырьмя или пятью метрами. При большей длине котлу будет не хватать воздуха и он отключится или будет работать не оптимально.

  Различные способы установки коаксиального дымохода.

  Данные рекомендации взяты мной из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть некоторые нюансы и перед установкой необходимо прочитать инструкцию. Все возможные варианты установки показаны на рисунке ниже.

  Все возможные варианты установки

  На рисунке видно, что существует 3 различных варианта коаксиальных дымоходов:

  1. Вывод через стену (самый простой вариант)
  2. Выход к центральному дымоходу типа LAS
  3. Вертикальный дымоход с выходом на крышу

  Остальные чертежи для отдельных дымоходов, и о них мы поговорим чуть позже.

  При монтаже необходимо учитывать, что различные изгибы (чаще всего на 90° и 45°) уменьшают возможную длину коаксиальной системы дымоудаления. Это связано с тем, что они создают дополнительное сопротивление выхлопным газам:

  Первый выход, который находится на выходе из котла, не учитывается. Для лучшего понимания снова воспользуемся цифрой:




  Длина различных вариантов коаксиального дымохода

  Из рисунка видно, что если вам нужна максимальная длина, то количество углов нужно уменьшить до минимума. Теперь рассмотрим систему ЛАС, там все абсолютно также:

  Дымоходная система ЛАС

  Такая система достаточно экзотична, но имеет полное право на существование. Думаю, это будет особенно удобно для многоквартирных домов, отапливаемых природным газом.

  Теперь рассмотрим вертикальный дымоход для газового котла. Еще раз посмотрим на картинку:




  Вертикальный коаксиальный дымоход для газового котла

  На рисунке не показан конденсатосборник, который необходимо установить. В противном случае горелка зальется конденсатом и котел выключится.

  Отдельные дымоходы.

  Отдельные дымоходы применяют при необходимости увеличения длины дымохода. Для некоторых котлов длина отдельных дымоходов может достигать 30 метров. Максимальная длина и диаметр отдельных дымоходов могут различаться в зависимости от производителя. Если котел изначально рассчитан на установку коаксиального дымохода, то для перехода на отдельный дымоход необходимо установить специальный сепаратор. В конце пайпа снова можно подключиться с помощью гаджета под названием терминал. Этот гаджет уменьшит максимально возможную длину.




  Сепаратор для коаксиального дымохода

  Различные способы установки отдельного дымохода.

  Для углов в раздельной системе дымоудаления остается то же правило, что и для коаксиальной:

  • Колено 90° укорачивает дымоход на 0,5 метра.
  • Колено 45° укорачивает дымоход на 0,25 метра.
  • Первый изгиб на 90° не учитывается.

  Кроме того, ограждение и выхлопные трубы не должны находиться на противоположных сторонах здания , и общая длина подводящего трубопровода не должна превышать 10 метров.




  Длина отдельного дымохода
  Вертикальный разъемный дымоход

  Удаление конденсата из дымохода.

  При эксплуатации котла в дымоходе неизбежен конденсат. Этот конденсат необходимо удалить из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода необходимо делать в сторону коллектора в соотношении 1 см на 1 метр трубы
  • Без установки конденсатосборника. При этом уклон труб делается в сторону от котла, чтобы сам конденсат вытекал из дымохода под действием силы тяжести. Уклон труб должен быть не менее 1 см на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. 1 кВт мощности такого котла производит 1 литр конденсата в сутки.

  Краткое содержание статьи.

  Самый простой и дешевый дымоход – коаксиальный, но его длина ограничена 5 метрами. А если вам нужна большая длина, то стоит подумать об использовании отдельной системы дымоудаления. Также нельзя забывать о сборе и удалении конденсата из дымохода. На этом пока остановимся, если есть вопросы, пишите их в комментариях.

  Тепло – одна из составляющих комфорта и уюта в доме. На сегодняшний день существует множество способов, которыми можно обогреть свой дом. Для многоквартирных домов решение кроется в централизованном теплоснабжении, тогда как владельцам частных домов приходится устанавливать котельное оборудование.

  Такие устройства, работающие с огнем, обязательно требуют наличия устройства дымоудаления. И если раньше использовались обычные трубы, то сегодня их заменило более совершенное решение. Все больше домовладельцев прибегают к установке коаксиальных дымоходов, которые отличаются эффективностью.

  Устройство коаксиальной трубы

  Коаксиальная труба предусматривает наличие двух узлов, один из которых вставляется в другой. Конструкция имеет два контура, которые имеют разный диаметр и устроены по принципу русской матрешки. Внутри есть перемычка, исключающая контакт деталей.

  Такой прибор монтируется в теплогенератор, который имеет закрытую камеру сгорания, в его состав должен входить газовый котел. Коаксиальная труба имеет такое устройство, что внутренняя труба используется для вывода продуктов горения на улицу, а труба более внушительного диаметра, расположенная снаружи, используется для подачи кислорода, необходимого для обеспечения горения.

  Стандартный дымоход коаксиального типа имеет специальное устройство, оно позволяет решать задачи, одна из которых обеспечивает процесс горения, другая обеспечивает приток воздуха. Длина устройства не превышает 2 м. Обычно такие конструкции располагаются горизонтально, и выводятся через стену. Иногда имеется коаксиальная труба, выходящая через крышу и потолок.

  Решение проблем

  Конструкция описываемого дымохода позволяет ему работать по принципу, отличному от обычного. Кислород, необходимый для горения, поступает в оборудование снаружи. Это избавляет от необходимости постоянной подачи воздуха в помещение за счет вентиляции, традиционной для обычных дымоходов. Помимо прочего, достаточно успешно решается еще несколько проблем, характерных для традиционных дымоходов, среди них:

  • снижение теплопотерь;
  • снижение риска возгорания;
  • высокая эффективность;
  • протекание процесса горения в закрытой камере;
  • экономия места;
  • возможность выбора дымохода из широкого ассортимента.

  Подробнее о преимуществах дымохода для газового котельного оборудования

  Коаксиальная труба позволяет снизить потери тепла за счет того, что поступающий снаружи воздух нагревается от выходящей внутренней горячей трубы, в результате которой можно добиться более высокой эффективности. Риск возгорания сводится к минимуму, особенно в местах, соприкасающихся с выхлопным трактом и легковоспламеняющимися поверхностями, поскольку внутренняя труба охлаждается до безопасной температуры, когда отдает тепло расположенной снаружи.

  Такие дымоходы для газовых котлов обеспечивают полное сгорание топлива, а несгоревшие частицы не выбрасываются наружу и не загрязняют атмосферу. Оборудование, оснащенное коаксиальным дымоходом, является экологически чистым. Благодаря тому, что такие процессы, как горение, выхлопные газы и подача кислорода происходят в закрытой камере, эксплуатация оборудования становится более безопасной для человека, в помещение больше не попадают продукты горения, которые могли бы представлять опасность для здоровья. Это также свидетельствует о том, что устройство вентиляционной системы не требуется.

  Дымоходы для газовых котлов имеют достаточно компактные размеры, это дополнительно экономит место. Посетив магазин, можно найти такие конструкции, которые представлены в широком ассортименте, определенные модели используются для систем разной мощности.

  Требования к установке

  На сегодняшний день существует два способа установки коаксиального дымохода:

  • вертикальный;
  • горизонтальный.

  Направление дымохода определяется каждым котлом индивидуально. Важно учитывать, что горизонтальные конструкции предназначены исключительно для тех устройств, которые имеют принудительную вентиляцию. Если посмотреть санитарные нормы и правила, то можно узнать, что горизонтальный участок должен иметь ограниченную длину, максимальное ее значение не превышает 3 м. Но некоторые производители устанавливают для своей продукции другие ограничения. Поэтому перед проектированием конструкций необходимо ознакомиться с характеристиками устройства.

  Ориентация трубы и подключение

  Коаксиальная газовая труба располагается вертикально, если нет возможности обустроить выход канала через стену. Этот случай относится к небольшой ширине улицы или закрытым окнам. Коаксиальный дымоход также может быть ориентирован наклонно.

  Монтажные работы должны начаться после того, как вы сможете выбрать подходящее устройство. Если учитывать нормы монтажа внутреннего дымохода, то диаметр выхода не должен быть больше диаметра выходного канала. Этот момент следует контролировать, сверяясь с данными паспорта дымохода, где указан его диаметр.

  Коаксиальные трубы для газовых котлов присоединяются к оборудованию с помощью трубы, тройника или колена. Каждый последующий элемент необходимо крепить к предыдущему таким образом, чтобы не создавалось препятствий для отвода продуктов горения.

  Методика выполнения работ

  Перечень элементов, которые потребуются для монтажа, будет зависеть от того, где находится отводящая труба – вверху или сбоку. В первом случае дымоход снять гораздо проще. Для второго варианта нужно использовать горизонтальную конструкцию, которая отображается с помощью модификаций и скобок в вертикальном положении.

  Для установки трубы необходимо использовать переходной узел. Хомуты жестко фиксируются к другим элементам. Использование переходника или самодельных удлинителей, обмотка скотчем и нанесение герметика недопустимы, ведь эти варианты будут не только небезопасными, но и ненадежными.

  При монтаже дымохода важно помнить, что выходная труба должна быть не менее чем на 1,5 м выше каменки. Выходы труб должны иметь угол 3°, что обеспечит беспрепятственный выход конденсата. Коаксиальный дымоход лучше располагать на высоте 1,5 м над поверхностью крыши, иначе он может засориться.

  Если предполагается обустроить довольно сложную систему, то общая длина должна быть 3 м. Монтаж коаксиальной трубы не должен предполагать наличие более 2-х колен. От ближайших окон до выхода должно быть предусмотрено расстояние 60 см, что касается расстояния до труб газоснабжения, то этот параметр должен составлять 1/2 диаметра наружной трубы. Фрагменты конструкции должны максимально плотно прилегать друг к другу; если препятствия должны быть окружены дымоходом, то следует использовать специальный отвод с разными углами наклона. Можно использовать сразу два таких узла.

  Обустройство ответственной зоны

  Зона кровли считается наиболее ответственной зоной, здесь работы необходимо проводить с учетом пожарной безопасности. Для этого используются теплоизоляционные трубы, а также негорючий утеплитель. Между трубой и потолком необходимо оставить воздушный зазор. Дымоход не должен соприкасаться с предметами; для этого используются защитные чехлы.

  Если дымоход выводится через крышу, то этот узел необходимо герметизировать, защитив его фартуком, который должен закрывать место примыкания. При выводе через стену необходимо использовать негорючие материалы. Коаксиальный дымоход всегда должен оставаться холодным, эта особенность является одной из основных.

  Замерзание дымохода

  Довольно часто владельцы котельного оборудования задаются вопросом, почему замерзает коаксиальная труба. В этом случае котельная может даже перестать функционировать. Во избежание такой неприятности важно при подключении котла постараться не игнорировать советы производителя. Необходимо соблюдать длину трубы, ее расположение и уклон. Наличие вентилятора освободит камеру от продуктов сгорания, обеспечит разрежение, необходимое для подсоса нового воздуха.

  Коаксиальные комплекты также различаются по материалу изготовления, а также по конструкции, поэтому некоторые из них могут зависать, а другие нормально функционировать. Если вертикальная коаксиальная труба замерзла, то проблему можно частично решить, сняв заглушки, которые расположены в верхней части котла. Дымовые газы в этом случае будут выходить наружу, а из помещения начнет поступать воздух.

  Пробку следует установить на место после того, как лед растает. Ведь котел не сможет работать в таком режиме все время. Выход из строя агрегата неизбежен, если в оборудование попадут взвешенные в воздухе частицы, такие как кухонная пыль и копоть. Когда обледенение случается не так часто, этот способ вполне можно использовать, но при регулярном замораживании следует приобрести «антиобледенительный» комплект.

  Вывод

  Труба коаксиальная 60/100 может быть приобретена Вами за 1500 руб. Это активный состав, способный улучшить экологические показатели котла и его противопожарные свойства, при этом повысив эффективность работы. Установку можно выполнить самостоятельно, но если вы сомневаетесь в своих силах, то лучше доверить установку профессионалам.



  Все чаще при изготовлении системы дымоудаления используют коаксиальный дымоход для газового котла. При условии правильной установки коаксиальная труба справляется сразу с двумя задачами: отводит продукты горения и обеспечивает достаточный приток воздуха для работы отопительного оборудования.

  Существует несколько видов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

  Коаксиальный дымоход — что это такое

  Коаксиальный дымоход простой конструкции. По сути, это просто две трубы разного диаметра, вставленные одна в другую, так что между стенками внешнего и внутреннего контуров остается зазор в несколько сантиметров.

  Все трубы, независимо от конструктивных особенностей и применяемого материала, можно разделить на две группы:

  • Коллективные коаксиальные дымоходы для газовых котлов — изготавливаются исключительно в заводских условиях, устанавливаются при строительстве здания. Для повышения тяговых характеристик они имеют внутренний слой теплоизоляции.
  • Индивидуальные системы — дымоходы, предназначенные для бытового использования и подключения к одному отопительному прибору. Пластиковые дымоходы в основном используются для конденсационных котлов из-за их низкой стоимости. Двухканальные трубы из нержавеющей стали используются значительно реже.

  Эффективность системы дымоудаления во многом зависит от правильного выбора трубы. Для начала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

  Принцип работы коаксиального дымохода

  Коаксиальная труба предназначена для одновременного отвода продуктов горения и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

  Принцип работы дымохода следующий:

  Для эффективной работы трубы потребуется строго соблюдать СНиП на коаксиальные дымоходы, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку предохранительных элементов: конденсатоотводчика, противообледенительная насадка и др.

  На какие котлы можно установить коаксиальную трубу

  Коаксиальные дымоходы предназначены для подключения к конденсационным и турбированным котлам с закрытой камерой сгорания, с принудительной или естественной системой дымохода.

  Труба оптимально подходит для парапетных элементов и конвекторов. Возможна установка коаксиальной системы на котел с атмосферной горелкой, если трубы выполнены из нержавеющей стали.

  Простая конструкция значительно повышает эффективность газового оборудования. Практически все современные модели подключаются к двухканальным системам. Допускается установка стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов независимо от принципа действия и конструкции камеры сгорания.

  Для определения возможности установки двухканального дымохода следует руководствоваться параметрами, указанными производителем в технической документации. Обычно он содержит подробные инструкции и стандарты, а также требования к установке системы дымоудаления.

  Некоторые модели конденсационных котлов с турбонаддувом имеют отдельную систему отвода продуктов сгорания, через два отдельных выхода. Один для отвода продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы нецелесообразно.

  Типы коаксиальных дымоходов

  При выборе коаксиальной трубы для газового оборудования следует помнить, что к котлам некоторых марок подходят только фирменные дымоходы, изготовленные той же фирмой, что и сам агрегат. , — все эти компании-производители изготавливают оборудование с нестандартными размерами выходных патрубков. Поэтому использование фирменных комплектующих считается оптимальным для изготовления системы дымоудаления.

  Во всех остальных случаях выбор в основном сводится к выбору подходящего материала трубы. Конструкция систем выполнена из алюминия, нержавеющей стали и пластика. В бытовых условиях наиболее востребованными остаются пластиковые трубы и изделия из нержавеющей стали.

  Дымоходы пластиковые двухканальные

  Дымоходы пластиковые изготовлены из специального термостойкого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключаются к конденсационному оборудованию газового типа. Преимущества пластика:

  1. Легкий вес.
  2. Низкая стоимость.
  3. Простая установка.

  В качестве недостатков можно выделить относительно небольшой срок службы коаксиальных пластиковых дымоходов, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного газового разряда.

  Коаксиальные трубы из нержавеющей стали

  Нержавеющая сталь, используемая для изготовления дымохода, является кислотостойкой и может выдерживать более высокие температуры, чем пластиковые трубы, до 550°C. Производители предлагают дымоходы двух конструкций:

  При выборе коаксиальной трубы в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

  Нормативные требования к устройству коаксиального дымохода

  Государственные нормы и правила устройства коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания изложены в . Проектные, расчетные и монтажные работы выполняются в соответствии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы в пуске системы отопления в эксплуатацию.

  Нормы регламентируют расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих построек. Указаны минимальные требования, связанные с изготовлением противопожарных разрезов и другие нормы безопасности. В частности, СНиП предусматривает:

  • Расположение коаксиального дымохода на фасаде — оголовок размещается на высоте не менее двух метров от уровня земли. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае кирпичной стены на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах — нормы допускают установку труб данного типа при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходом, не менее 1 м.
    При использовании конденсационного котла риск отравления продуктами сгорания, отводимыми через коаксиальную трубу, отсутствует. При правильном монтаже системы влияние дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе монтажа приводят к образованию конденсата на окнах соседей.
  • Нормы и требования пожарной безопасности. Зазор между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловлен тем, что в процессе эксплуатации поверхность внешнего контура трубы практически не нагревается. Между коаксиальной трубой и деревянной стеной необходимо установить негорючие материалы. Оптимально использовать базальтовый утеплитель.
    Регулируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Площадка не должна быть загромождена стенами, столбами деревьев и т. п. Запрещается вывод продуктов сгорания из конденсационного котла в обычный дымоход вместо коаксиального.
  • Коаксиальный дымоход может быть как горизонтальным, так и вертикальным. Монтаж коллективной системы дымоудаления производится только после получения разрешения газовой службы. Не допускается подключение к одной сети котлов с принудительным и естественным отводом продуктов сгорания.
  • Горизонтальный участок — прокладка двухканального дымохода через смежное нежилое помещение допускается только в том случае, если длина трубы не превышает 3 метров. В турбированных моделях с функцией принудительного отвода продуктов сгорания допускается увеличение горизонтального сечения до 5 м.
  • Ограничения на выход через фасад. Необходимо следить за тем, чтобы конденсат не капал на землю. Труба устанавливается под углом к ​​котлу. При наличии конденсатоотводчика допускается наклон выпускной трубы к земле для отвода дождевой воды. При коллективном подключении необходимо будет согласовать утилизацию скопившегося конденсата в органах санитарно-эпидемиологического надзора.
  • Нормы монтажа — коаксиальный дымоход должен выступать из стены на расстояние не менее 30 см. Для турбированных котлов при сечении дымохода около 1 м необходимо устанавливать сужающую диафрагму – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Котлы с турбонаддувом рассчитаны на использование дымохода длиной 5 м. Диафрагма устраняет разницу.
  • Техническое обслуживание коаксиальной трубы — система обслуживается ежегодно, в начале и конце отопительного сезона. Удаляют скопившийся конденсат, проверяют герметичность стыков и отсутствие гари в конструкции.

  Требования к безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому перед покупкой и установкой следует обратиться за консультацией к специалистам.

  Варианты монтажа

  В комплекте с коаксиальным дымоходом, заводская сборка, требуется подробная инструкция по установке. Соблюдение и тщательное выполнение этих рекомендаций влияет на работу котла и эффективность системы дымоудаления. По мнению специалистов, основная причина задувания котла, появление инея или льда, связана с ошибками в расчетах и ​​при подключении дымохода.

  Горизонтальный монтаж коаксиальных труб

  Горизонтальный монтаж осуществляется с учетом технических характеристик здания. Изначально выбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа при выносе горизонтального коаксиального дымохода из стены, которые необходимо тщательно соблюдать.

  Дополнительно рассчитываются следующие параметры:

  • Высота трубы от выходного патрубка котла до проходного отверстия в стене; для напольных газовых котлов высота должна быть не менее 1 м. Прямой выход трубы из отводящего патрубка на улицу не допускается. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
  • Количество поворотных муфт на участке не должно превышать 2 шт.
  • Максимальная длина горизонтальной секции 3-5 м в зависимости от модели котла. Для удлинения трубы используется муфта с термостойкой уплотнительной резиной. Не используйте силиконы или герметики.

  Особенностью использования двухканального дымохода зимой является повышенное образование конденсата. Причина потери влаги в том, что система изначально рассчитана на более благоприятные условия эксплуатации. При повышенном образовании конденсата потребуется утепление трубы.

  Вертикальный монтаж двухканальной трубы

  Вертикальный монтаж дымохода предусматривает два способа подключения:

  Как правильно установить коаксиальный дымоход

  Существуют общие нормы и правила, помогающие установить дымоходную трубу таким образом, чтобы избежать дальнейших проблем в эксплуатации. Рекомендации специально оговаривают:

  1. Вывод системы через стену.
  2. Подключение котла.
  3. Возможность расширения двухканальной системы.
  4. Защита от льда и ветра.

  Выход дымохода коаксиального типа через стену

  Вывести коаксиальную систему дымоудаления через стену на самом деле довольно просто. Сложность заключается в определении оптимального места для этой задачи. К расположению коаксиального дымохода предъявляются требования пожарной безопасности. Некоторые нормы описаны в СП 60.13330.

  • Рекомендуемый угол наклона горизонтальной секции 3° в сторону обогревателя. Если установлен конденсатоотводчик, допускается уклон в другую сторону.
  • Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м в зависимости от технических параметров устанавливаемого котла. По всей длине дымохода можно использовать не более двух углов.
  • Узел прохода через кирпичную стену выполнен с зазором 1 см. Щель не заделывается негорючим материалом и закрывается специальной накладкой.
  • Узел прохода через деревянную стену расширяется на 5 см по сравнению с диаметром трубы. В образовавшийся зазор укладывается базальтовый утеплитель. Как вариант, можно заделать отверстие вокруг коаксиального дымохода в деревянной стене дома специальной огнеупорной пеной.
  • Тройник с конденсатосборником и смотровым каналом для очистки установлен.
  • Концентрация выхлопных газов при подключении коаксиального дымохода небольшая. Но для обеспечения безопасности рекомендуется минимальное расстояние выхода коаксиального дымохода над уровнем земли не менее 2 метров от земли. Так, можно полностью нейтрализовать незначительную опасность продуктов сгорания газа.

  Монтажные работы проводятся в соответствии с инструкциями производителя.

  Как подключить двухканальный дымоход к котлу

  Одной из частых ошибок при подключении коаксиальной системы дымоудаления является использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Стандарты предписывают использование специального переходника для подключения. Запрещается устанавливать самодельный патрубок из куска нержавеющей трубы.

  Сразу за выходной трубой монтируется тройник с конденсатосборником, после чего труба поднимается вверх на 0,5-1 м, выставляется угол и выводится дымоход через стену. Перед вводом в эксплуатацию проверьте качество тяги.

  Как удлинить коаксиальную трубу

  Не всегда есть возможность установить котел таким образом, чтобы дымоход был не более 1 м. В некоторых случаях потребуется увеличить длину трубы. Конструкция собрана по принципу «папа-мама». Трубы монтируются на конденсат. Для углов 45° и 9Используются поворотные втулки 0°.

  Герметизация швов силиконом запрещена. Переходники оснащены резиновыми уплотнениями, выдерживающими нагрев до 250°С. При монтаже требуется минимизировать количество поворотов и углов, чтобы обеспечить наилучшее сцепление. Монтажные хомуты устанавливаются по всей длине.

  Как защитить систему коаксиального дымохода ото льда

  Сосульки на головке указывают на явные нарушения при монтажных работах. Как правило, при правильном выполнении проектных расчетов и последующего монтажа шансов на обледенение нет.

  Дополнительно защитить дымоход от образования льда можно следующим образом:

  • Противообледенительная насадка — узел, помогающий устранить проблему замерзания трубы даже при неправильном выполнении монтажа.
  • При отсутствии в конструкции трубы конденсатоотводчика, уклон необходимо сделать в сторону котла, что приведет к стеканию конденсата в тройник и специальный коллектор. Когда, несмотря на соблюдение уклонов, на головке все же образуется иней, это свидетельствует о неправильно проведенных расчетах. Если установлен конденсатоотводчик, то необходимо будет защитить кирпич от продуктов сгорания газа, отодвинув оголовок трубы на 50-60 см от стены.

  При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве установка противообледенительной насадки обязательна.

  Максимальная мощность котла, которую можно подключить к коаксиальному дымоходу, составляет 40 кВт. Установка оборудования с высокими эксплуатационными параметрами приводит к недостаточной тяге, повышенному образованию конденсата и обледенению.

  Как защитить двухканальный дымоход от ветра

  Продувание котла, недопустимо наличие обратной тяги. Если систему не защитить от ветра и сквозняков, в помещение будут попадать продукты горения, что часто приводит к отравлению жильцов угарным газом.

  Вы можете избежать обратной тяги, выполнив следующие действия:

  • Установка ветрозащиты и диафрагмы.
  • Правильное расположение трубы под окном, относительно дверных проемов и окружающих строений.

  Расстояние от окна с внешней стороны стены не менее 1 м. Если расположить дымоход ближе, то при открытии оконного проема будет образовываться сквозняк.

  Плюсы и минусы коаксиальных систем дымоудаления

  Каждая без исключения система дымоудаления имеет определенные достоинства и недостатки. При решении вопроса, насколько оправдано применение коаксиальной трубы, следует обратить внимание на несколько важных факторов:

  1. Стоимость строительно-монтажных работ.
  2. Преимущества и недостатки.
  3. Тип котла.

  Стоимость комплекта коаксиального дымохода

  По сравнению с обычным коаксиальный дымоход дороже. Стандартный комплект счетчика будет стоить примерно 3000 рублей. Каждый дополнительный метр на удлинение еще 1800-2000 руб. Колено и уплотнительная резинка по 1500 и 300 руб. соответственно.

  В целом сборка системы при условии, что подключение осуществляется самостоятельно, будет стоить от 6 до 10 тысяч рублей. Удовольствие не из дешевых. Для некоторых видов газового оборудования установка коаксиальной трубы безальтернативна. Например, для конденсационного котла отопления запрещается использовать обычный дымоход.

  Некоторые, желая удешевить систему дымоудаления, используют подручные средства. В Интернете можно найти видео и статьи о том, как канализационные трубы используются в качестве дымохода для конденсационного котла, что опасно и приводит к отравлению угарным газом жильцов дома.

  Лучше не экономить на безопасности и купить дымоход, который рекомендует устанавливать производитель отопительного оборудования.

  Преимущества коаксиального дымохода

  Основное преимущество коаксиальной системы дымоудаления в том, что при работе газового котла сжигается воздух, забираемый не из помещения, а с улицы. В результате снижаются требования к вентиляции помещения и общей площади помещения, используемого под котельную.

  Существующие нормы позволяют устанавливать котел в невентилируемом помещении, так как потребность в вентиляции котельной минимальна. Для сравнения, котел с закрытой камерой сгорания использует при работе столько кислорода из помещения, сколько необходимо для сжигания одной горелки газовой плиты.

  Основные преимущества коаксиальной трубы от обычного дымохода:

  • Скорость монтажа.
  • Возможность применения практически для любого отопительного оборудования.
  • При условии правильного монтажа, хороших тяговых характеристик.
  • Возможность применения для жилых домов.

  Учитывая преимущества двухканальных конструкций, неудивительно, что такие системы получили широкое распространение.

  Недостатки двухканальных труб

  Трубы двухканальные имеют свои недостатки:

  • Требуется согласование с Санэпиднадзором. В процессе эксплуатации выделяется большое количество токсичного конденсата. Заливать его в землю запрещено. Утилизация допускается в специально отведенных местах.
    На практике, если установить в частном доме двухканальную конструкцию, то все возможные претензии будут сводиться к пожеланиям хозяев дома, со стороны представителей газовой службы, правильно утилизировать конденсат . Для коллективных систем придется получить разрешение санитарно-эпидемиологического надзора.
  • Много конденсата. Как бы вы не утепляли двухканальную трубу, количество образующегося конденсата все равно будет большим. Даже небольшие нарушения при монтаже приводят к обледенению выхода, снижению тяговых характеристик и т. д. При монтаже коаксиального дымохода потребуется изолировать трубу от образования конденсата.

  Типичные ошибки при монтаже и эксплуатации

  Основной ошибкой все-таки остается самостоятельное подключение трубы человеком, не имеющим специальных навыков. Основная рекомендация специалистов по монтажу – пригласить для выполнения работ лицензированных рабочих, способных произвести расчеты и без помех смонтировать конструкцию.

  Как показывает практика, одни нарушения встречаются чаще других:

  • Неверный расчет системы — имеется прямая зависимость температуры на выходе от длины трубы. Превышение предельных расстояний охлаждает выходящий дым до такой степени, что он не в состоянии нагреть скопившийся конденсат. В результате на голове образуются сосульки.
  • Несоблюдение правил пожарной безопасности. Длина горизонтального участка трубы снаружи деревянного строения увеличена до 60 см. Должны быть сделаны противопожарные зазоры.

  В качестве отдельного пункта можно выделить отсутствие защитных узлов и элементов, несколько удорожающих конструкцию, но повышающих эффективность системы дымоудаления.

  Обязательным компонентом вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальные конструкции требуют ветрозащиты, диафрагмы и антиобледенительного модуля.

  Правильный расчет и квалифицированное выполнение работ, в соответствии с действующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего периода эксплуатации.

  23 мая 2014 Алексей

  Использование современного котельного оборудования невозможно без системы отвода продуктов сгорания. Это необходимо для эффективной работы котла на любом виде топлива.

  А вот установка классического дымового канала осуществляется в процессе строительства дома и невозможна в уже построенном здании. В этом случае идеальным решением будет коаксиальный дымоход. В этой статье мы рассмотрим, что представляет собой эта конструкция и как ее установить.

  Назначение и типы коаксиальных систем

  Начнем с названия. Слово коаксиальный трактуется как двойной канал. В конструктивном плане такой дымоход является двухконтурным. В нем меньшая по диаметру труба находится в большей. При этом они не соприкасаются друг с другом, а соединяются в одно целое с помощью специальных перемычек.

  В общем, это система, осуществляющая отвод продуктов сгорания и подачу воздуха с улицы для наиболее полного сгорания топлива внутри котла. Около 90% современных отопительных агрегатов оснащены закрытой камерой сгорания, имеющей дымоотводную трубу длиной не более 3 м.

  Решая использовать коаксиальный дымоход, важно знать, что он устанавливается в горизонтальном положении. Выход осуществляется через одну из наружных стен.

  На рынке представлены:

  • И нержавеющая сталь
  • Оцинкованный

  В зависимости от способа установки делятся на:

  • Внутренний
  • Внешний

  Решив обустроить коаксиальный дымоход, необходимо заранее изучить нормы монтажа, это поможет выполнить все работы правильно и гарантирует безотказную работу оборудования в дальнейшем.

  Правила монтажа

  Какой бы простой ни была конструкция дымохода, его монтаж должен производиться в соответствии с требованиями нормативных документов. При установке коаксиальных дымоходов необходимо соблюдать следующие правила:

  1. Выпуск выполняется на высоте 1,5 м над газовым котлом и не ниже 1 м над уровнем земли
  2. При необходимости прокладки трубы ее длина не должна превышать 3 м, при этом запрещается использование герметиков и других подобных материалов.
  3. Горизонтальная установка осуществляется с углом наклона 3 градуса
  4. Не используйте более 2 колен
  5. Между дымоходом и ближайшим отверстием в стене допускается расстояние 60 см

  Только при выполнении всех вышеперечисленных требований можно быть уверенным в качестве системы.

  Преимущества использования

  Почему сегодня большинство потребителей выбирают этот дизайн? Ответом на этот вопрос могут стать его положительные качества. Основным преимуществом коаксиального дымохода является возможность забора воздуха снаружи.

  Позволяет поддерживать хороший микроклимат в помещении без дополнительных вложений в системы вентиляции.

  Еще один плюс в пользу данной конструкции — подогрев воздуха в процессе всасывания, что полностью исключает потери тепла и значительно повышает КПД котла. Последний фактор способствует полному сгоранию газа, что делает эксплуатацию агрегата экологически чистой.

  Посмотреть видео работы системы:

  Конструктивные особенности позволяют избежать нагрева внешней поверхности трубы. Это позволяет свести к минимуму риск воспламенения облицовочных материалов, расположенных в месте стыка трубы и стены.

  Добавьте к этому:

  • Широкий выбор диаметров
  • Простота установки
  • Компактные размеры

  Если сравнить возможности обычной конструкции и коаксиальной, то можно еще раз убедиться в ее превосходстве. Единственным недостатком является высокая стоимость и дорогое обслуживание.

  С чего начинается установка?

  Установка коаксиального дымохода не займет много времени, если составить план действий. Заранее убедитесь, что комплектация агрегата соответствует заявленной производителем и позаботьтесь о приобретении необходимых инструментов.

  Сечение дымохода должно соответствовать диаметру выходной трубы котла. Это можно определить по паспорту.

  Сборка без ошибок

  Первым делом при установке дымохода необходимо подготовить отверстие в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

  Затем дымоход соединяется с выходной горловиной котла, фиксируя его хомутом. Собранная конструкция крепится болтами с обеих сторон. Далее приступаем к сборке самого дымохода. Его части соединяются между собой хомутами, чтобы обеспечить их надежность. Поверх них наденьте декоративные накладки. Их функция заключается в сохранении дизайна помещения.

  Каким бы простым ни казался монтаж и обустройство коаксиального дымохода, для его выполнения необходимы определенные знания. Ведь при неправильных расчетах системы отвода продуктов горения в помещение может попасть дым, угарный газ.

  Монтаж наружного дымохода

  Монтаж данной конструкции может быть выполнен в двух вариантах:

  1. наружный
  2. Внутренний

  Первый используется, если здание уже построено. Прежде чем приступить к монтажу, определитесь с местом для расположения системы и для входа дымохода.

  На внешней стене отметьте место выхода. При его выполнении следует соблюдать правила пожарной безопасности. После того, как отверстие необходимого диаметра будет готово, приступайте к монтажу дымохода.

  Для этого предварительно проводятся все внутренние работы: подключение трубы к котлу с помощью секционного одноконтурного колена и двухконтурного тройника. Последнее необходимо для закрепления системы в вертикальном положении. Далее дымоход укрепляется скобами на поверхности стены.

  Монтаж внутренней системы начинается с правильного выбора диаметра трубы. Обычно его диаметр указывается в паспорте изделия. Главное, чтобы он по размеру совпадал с выходом котла.

  Соединение агрегата и дымохода осуществляется с помощью тройника. Звенья при этом скрепляются цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет беспрепятственно выходить дыму.

  Трубы двухконтурные соединяются с помощью переходного узла. Стыки скрепляются с помощью хомутов.

  Если патрубок расположен сбоку от котла, то для выхода дымохода делается горизонтальная сборка. При выходе сверху дымоход выводят в вертикальное положение с помощью скоб.

  Проверка функциональности конструкции

  После успешного выполнения всех действий по установке необходимо проверить:

  • Надежность крепления соединительных частей дымохода
  • Правильное положение трубы дымохода (она должна быть немного наклонена)
  • Отсутствие ограждений в месте выхода конструкции наружу

  Только убедившись в правильности установки оборудования, отверстие в стене закрывается декоративными накладками.
