Каждый прибор отопления (радиатор, конвектор) обладает теплоотдачей – основным свойством, которое определяет возможность его использования для обогрева помещения (комнаты) в доме или квартире. Характеристика теплоотдачи зависит от конструкции и габаритов прибора, а указывается в технической документации (паспорте устройства) в Ваттах (Вт).
Например, для стального панельного радиатора Kermi FTV 22/500/1400 (тип 22, высотой 500мм, длиной 1400мм) указана паспортная теплоотдача 2702 Вт. Можно ли этот показатель использовать для подбора радиатора для обогрева помещения, у которого теплопотери 2700 Вт? По паспортным показателям – вроде бы подходит, бери и ставь. Так часто поступают продавцы техники для отопления, подбирающие покупателю радиаторы отопления по средним теплопотерям, бытовое значение которых принимается 100 Вт/м.
Прежде всего, нужно знать, что теплоотдача прибора отопления (кроме конструкции и габаритов) зависит от 3-х температур – подачи, обратки (для современных двухтрубных систем отопления) и температуре воздуха в помещении. Для расчета теплоотдачи радиатора отопления существуют специальные формулы, которые использовать в «прямом» виде уже нет необходимости, поскольку они уже учтены в современных автоматизированных программах тепловых расчетов. Поэтому, для упрощения рассмотрения, будем использовать данные одной из таких программ — Oventrop OZC, которой пользуются наши специалисты при выполнении проектов отопления для частных домов.
Паспортная теплоотдача большинства радиаторов и конвекторов отопления указывается для следующих параметров системы отопления:
— температура теплоносителя подающей линии (подача) +90 град.
С;
— температура теплоносителя обратной линии (обратка) +70 град.С;
— температура в помещении +20 град.С.
Кратко эти параметры обозначаются 90/70/20. Т.е., для рассматриваемого радиатора Kermi FTV 22/500/1400, теплоотдача 2702 Вт указана для параметров 90/70/20 (не путать с 90/60/90 :).
Если в системе отопления, в которой будет работать этот радиатор, параметры такие, как указано, то его можно использовать в «чистом» виде, без термовентиля (об этом – ниже).
Для частных домов такие параметры теплоносителя не могут быть установлены
Т.е., теплоотдача радиатора отопления для комнаты в частном доме должна быть определена на параметры 80/60/22.
Кроме того, на радиаторы обычно устанавливаются терморегуляторы (термоголовки) для поддержания постоянной температуры в помещении. Терморегуляторы ставятся на термовентиль, который может быть установлен отдельно или встроен в радиатор (обычно встраиваются в радиаторы с нижним подключением). Все эти условия, очевидно, повлияют на характеристики теплоотдачи радиатора, рассмотрим характеристики этого влияния на примере теплотехнического расчета в программе Oventrop OZC.
На этой же вкладке программы устанавливается величина увеличения мощности отопительного прибора с терморегулирующим вентилем (в процентах), по умолчанию – это 15%. Т.е., при использовании комнатного регулятора отопления, мощность прибора отопления должна подбираться на 15% выше полученного номинального значения (далее программа делает это автоматически).
Расчетная температура воздуха в помещении указывается в соответствующей вкладке для каждого помещения отдельно:
После расчета теплопотерь для помещения (по введенным параметрам ограждающих конструкций – стен/полов/кровли/окон/дверей) программой подбираются приборы отопления (с заданными ограничениями по габаритам, чтобы помещались в габариты окон или других мест установки):
Как видно из примера, для помещения с теплопотерями
Таким образом, от паспортной теплоотдачи радиатора 2702 Вт осталось всего 1662 Вт – для помещения условно стандартного частного дома с параметрами теплоносителя 80/60, расчетной температуре в помещении +22 град.С и с «термоголовкой» на радиаторе. Разница между паспортной и реальной теплоотдачей составила 38%, что весьма существенная величина.
Приведенная расчетная теплоотдача радиатора получена при размещении его на наружной стене, под окном, открыто (без экрана, которым иногда декорируют радиаторы). При проведении расчетов, программа также позволяет учесть степень конвекции при размещении радиатора за экраном, под глубоким подоконником, как показано на вкладке.
При размещении радиатора в нише, уже понадобится Kermi FTV 22/500/1800 с той же теплоотдачей, а по паспорту у этого радиатора — 3474 Вт. Разница – больше половины – 52%.
Методика расчета учитывает размещение радиатора в других местах – на внутренней стене или под перекрытием.
Так, при размещении на внутренней стене, понадобится радиатор Kermi FTV 22/500/1600 (при размещении его открыто), теплоотдача которого по паспорту 3088 Вт, т.е., больше расчетной на 44%.
1. Паспортной теплоотдачей для целей подбора радиатора отопления можно пользоваться для многоквартирного жилья, с параметрами теплоносителя 90/70 и планируемой температуре в помещении +20 град.С, а если планируется установка комнатного регулятора, то мощность радиатора должна подбираться на 15% выше требуемой.
3. При размещении радиатора отопления открыто на стене, реальная теплоотдача радиатора для стандартного частного дома – на 38% ниже паспортной , при размещении на внутренней стене – на 44% ниже паспортной, если закрыть радиатор «экраном» — его теплоотдача будет вдвое ниже паспортной. ВЫПОЛНИТЬ РАСЧЕТ РЕАЛЬНОЙ МОЩНОСТИ РАДИАТОРА В КАЛЬКУЛЯТОРЕ
- Назад
- Вперед
Как рассчитать мощность батареи отопления
» Батареи отопленияНевозможно предположить комфортную жизнь в доме без системы обогрева. Как определить, кокой вид отопления необходимо в наш дом? Отопление является различным. Предлагаем выделить разнообразие свойств. Не полный список: водяным, на твердых брикетах, альтернативным, автономным, инфракрасным, экономичным и расточительным, газовым, геотермальным, электрическим. Обогревание основательно вошло в уклад земляков как единственная причина тепла зимой.
Как рассчитать мощность батареи отопления
Для каждого хозяина дома очень важно осуществить правильный расчет радиаторов отопления. Недостаточное количество секций будет способствовать тому, что радиаторы не смогут обогреть помещение наиболее эффективным и оптимальным образом. Если же приобрести радиаторы, обладающие слишком большим количеством секций, то отопительная система будет весьма неэкономичной, используя лишнюю мощность радиаторов отопления.
Расчет радиаторов отопления
Если вам необходимо сменить отопительную систему или установить новую, то расчет количества секций радиаторов отопления будет играть очень важную роль. Если помещения в вашем доме или квартире стандартного типа, то подойдут и более простые расчеты. Однако иногда для получения наиболее высокого результата необходимо соблюдать кое-какие особенности и нюансы, касающиеся таких параметров, как мощность радиатора отопления на помещение и давление в батареях отопления.
Разберемся, как рассчитать батареи отопления.
Ориентируясь на такие параметры, как общая площадь помещения, можно осуществить предварительный расчет батарей отопления на площадь. Данное вычисление довольно простое. Однако если у вас в помещении высокие потолки, то его за основу брать нельзя. На каждый квадратный метр площади потребуется около 100 ватт мощности в час. Таким образом, расчет секций батарей отопления позволит вычислить, какое количество тепла понадобится для обогрева всего помещения.

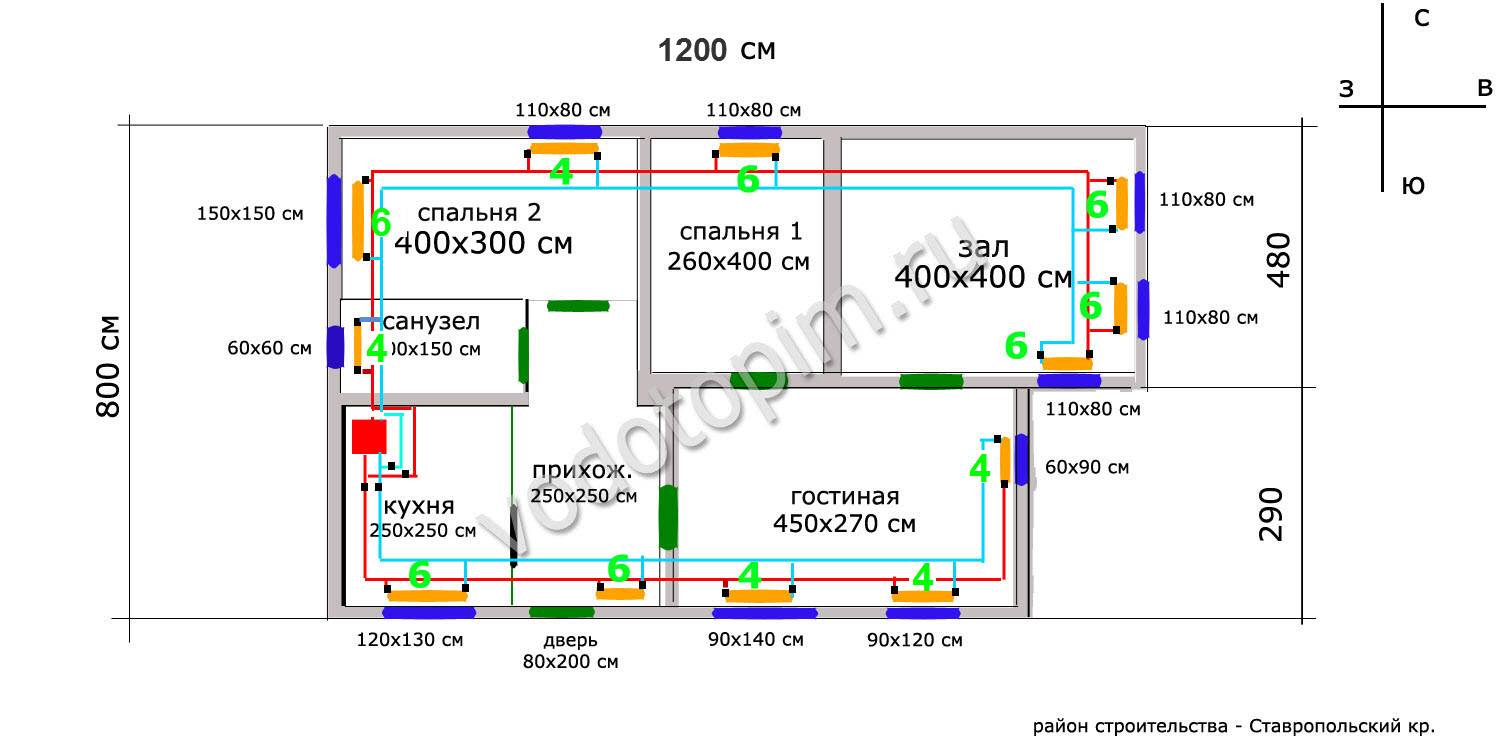

Подбор количества секций радиатора отопления в зависимости от площади отопления
Как рассчитать количество радиаторов отопления? К примеру, площадь нашего помещения составляет 25 кв. метров. Умножаем общую площадь помещения на 100 ватт и получаем мощность батареи отопления в 2500 ватт. То есть 2,5 кВатт в час необходимо для обогрева помещения с площадью в 25 кв. метров. Полученный результат делим на значение тепла, которое способна выделить одна секция отопительного радиатора. К примеру, в документации отопительного прибора указано, что одна секция выделяет в час 180 Ватт тепла.
Таким образом, расчет мощности радиаторов отопления будет выглядеть так: 2500 Вт / 180 Вт = 13,88. Полученный результат округляем и получаем цифру 14. Значит, для обогрева помещения в 25 кв. метров потребуется радиатор с 14 секциями.
Также потребуется учесть различные тепловые потери. Комната, которая находится в углу дома, или комната с балконом будет нагреваться медленнее, а также быстрее отдавать тепло. В таком случае, расчет теплоотдачи радиатора батарей отопления должен производиться с некоторым запасом. Желательно, чтобы такой запас составлял около 20%.
Теплопотери частного дама
Расчет батарей отопления может быть произведен и с учетом объема помещения. В таком случае, не только общая площадь помещения играет роль, но также и высота потолков. Как рассчитать радиаторы отопления? Расчет производится примерно по такому же принципу, как и в предыдущей ситуации. Для начала необходимо выявить, какое количество тепла понадобится, а также – как рассчитать количество батарей отопления и их секций.
СНиП 41-01-2003
Например, необходимо вычислить нужно количество тепла для комнаты, которая обладает площадью в 20 кв. метров, а высота потолков в ней составляет 3 метра. Умножаем 20 кв. метров на 3 метра высоты и получим 60 кубических метров общего объема помещения. На каждый кубометр необходимо около 41 Вт тепла – так говорят данные и рекомендации СНИП.
Производим расчет мощности батарей отопления дальше. Умножаем 60 кв. метров на 41 Вт и получаем 2460 Вт. Также делим эту цифру на ту тепловую мощность, которую излучает одна секция радиатора отопления. Например, в документации отопительного прибора указано, что одна секция выделяет в час около 170 Вт тепла.
2460 Вт делим на 170 Вт и получим цифру 14,47. Ее мы тоже округляем, таким образом, для обогрева помещения с объемом в 60 кубометров, понадобится 15-секционный радиатор отопления.
Можно сделать наиболее точный расчет количества радиаторов отопления. Такое может понадобиться для частных домов с нестандартными помещениями и комнатами.
Подобный способ, как рассчитать мощность радиатора отопления, требует соблюдения многих факторов, а также содержит ряд различных коэффициентов, которые учитывают все нюансы и особенности помещения.
Как рассчитать батарею отопления? Вот таким образом выглядит формула для наиболее точного расчета:
КТ = 100Вт/кв.м. х П х К1 х К2 х К3 х К4 х К5 х К6 х К7
Где:
Кт – это количество тепла, которое необходимо для определенного помещения;
П – общая площадь помещения;
К1 – это коэффициент, который учитывает, насколько остеклены проемы для окон.
Если окно с простым остеклением двойного типа, то кф. составляет 1.27.
Для окна со стеклопакетом двойного типа – 1.00.
Для тройного стеклопакета кф. составляет 0.87.
К2 – это кф. стеновой теплоизоляции.
Источник: http://otoplenie-doma.org/raschet-radiatorov-otopleniya.html
Как рассчитать мощность батареи отопления
Отправляясь в магазин за радиаторами, можно всецело положиться на квалификацию продавца и приобрести их столько, сколько он скажет.
Но, как Вы понимаете, зарплата этого человека напрямую зависит от количества проданных единиц товара. Поэтому ниже будет приведен расчет, который либо вообще избавит Вас от чужих советов, либо позволит перепроверить их в случае, если Вы засомневались.
Произведем расчет мощности радиаторов отопления на конкретных числах. Предположим, необходимо обогреть комнату в 14 квадратных метров и высотой 3 метра. Первым делом необходимо узнать объем помещения. Он рассчитывается следующим образом:
14 кв. м. х 3 м. = 42 куб. м.
Для дальнейших расчетов полезно знать следующее. Чтобы обогреть один кубический метр квартиры в строении стандартной постройки необходимо затратить 41 Ватт тепловой мощности. Это условие справедливо для климата европейской части России (в том числе, и для городов Москва и Нижний Новгород), а также Беларуси, Молдавии и Украины.
Значит, для определения необходимой мощности нужно перемножить объем помещения на этот норматив, т. е. на 41 Ватт: 42 х 41 Вт = 1722 Вт.
Полученный показатель — количество тепла, которое должны отдать радиаторы, чтобы обогреть предполагаемое помещение.
В соответствии с проведенными вычислениями, владельца предполагаемого помещения вполне устроит отопительное устройство мощностью 1700 Вт (округление 1722 лучше производить в меньшую сторону).
Чтобы уже полностью быть уверенным, можно увеличить полученную мощность процентов на 20. На случай особо холодных зим, так сказать. Получим: 1700 х 1,2 = 2040. Округлим эту цифру в меньшую сторону. Таким образом, для гарантированного тепла в особо холодную зиму понадобится радиатор мощностью 2 кВт.
Далее нужно понять, сколько секций необходимо, чтобы обеспечить полученную величину мощности. Сделать это не менее просто. На упаковке (или во вкладыше) всякого радиатора имеется информация о его тепловой мощности. Под нею понимают то количество тепла, которое отдаст радиатор в процессе охлаждения с температуры нагрева до 20 градусов Цельсия (средняя комнатная температура).
Зная, что одно ребро биметаллического или алюминиевого радиатора обладает мощностью порядка 150 Вт, рассчитаем необходимое количество ребер: 2000. 150 = 13,3 шт. Следовательно, радиатора с 13-тью ребрами будет достаточно.
Другие статьи по теме
Как увеличить теплоотдачу батарей отопления
Недостаточная теплоотдача квартирной системы отопления — это еще не повод, чтобы менять ее на новую или же модернизировать. Куда целесообразнее поработать над увеличением эффективности ее работы.
Источник: http://termosyst.ru/radiatory-otopleniya/raschet-moschnosti-radiatorov.php
Как рассчитать мощность батареи отопления
Данный метод похож на предыдущий, но дает несколько более точные результаты, так как позволяет учесть все три размера. Он будет актуален, например, для сталинских домов и многих других строений с высокими потолками.
Рассчитать необходимую производительность радиаторов можно, зная нормативную мощность для отопления 1 м 3. Это значение равно 41 Вт, и установлено оно опять же для средней полосы, для других территорий также нужно использовать поправочные коэффициенты.
Теплопотери в зависимости от места установки радиатора
Объем помещения равен произведению всех трех его измерений: высоты, ширины и длины. Мощность радиатора вычисляется умножением этого объема на 41.
Обратите внимание, что здесь результат получается в Ваттах (1 кВт равен 1000 Вт), а все линейные размеры должны быть заданы в метрах.
Получить более точные данные для радиаторов, устанавливаемых в нестандартных условиях, таких как частные дома, комнаты с большим процентом остекления и т. д. можно, немного подправив предыдущий расчет:
- Для каждого окна к результату добавляем 100 Вт, для двери – 200 Вт. Это стандартные величины для этих виновников теплопотерь;
- При подборе радиаторов в частный дом увеличиваем требуемую мощность в полтора раза. Такая суровая мера вполне объяснима: соседями сверху и снизу являются холодные воздушные уличные массы, поэтому потери тепла через крышу и пол будут значительно выше, чем в городской квартире;
- Для батарей в угловых комнатах вводим коэффициент 1,3 (так же, как и при расчете отопления по площади).
Казалось бы, все просто: мощность посчитали, теперь идем в магазин и ищем понравившуюся по дизайну и размерам модель.
Не торопитесь, потому что есть еще несколько важных тонкостей.
Во-первых, нужно рассчитать количество секций вашего радиатора. Это делается просто: производитель обычно указывает мощность одной секции своего прибора, поэтому надо просто разделить на нее полученный в предыдущих пунктах результат и округлить до целого числа в большую сторону.
Куда уходит тепло из дома
Для справки приведем средние значения мощности секций разных типов радиаторов:
- чугунные – 160 Вт;
- биметаллические – 180 Вт;
- алюминиевые – 200 Вт.
Но и это еще не все. Дело в том, что мощность батарей всегда указывается для определенного теплового напора, который совсем не обязан совпадать с установленным в вашей системе.
Тепловой напор – это разница между температурами радиатора и воздуха в комнате. В качестве температуры батареи обычно берется среднее арифметическое между показателями нагрева теплоносителя на входе и в обратке.
Так, например, для режима, по которому устанавливались все старые нормы (действующие, кстати, до сих пор) принимаются значения 90/70/20. Это значит, что параметры радиаторов берутся равными 90 и 70 °C, а температура в помещении считается равной 20 °С. Тепловой напор в этом случае будет равен (90 + 70) / 2 – 20 = 60 °С.
Большинство же современных систем отопления работает в режиме 75/65/20 (среднетемпературный) или 55/45/20 (низкотемпературный) с тепловыми напорами 50 и 30 °С соответственно. Поэтому при выборе радиатора надо внимательно следить, какая именно температура указана в его паспорте.
Если температурный напор не соответствуют параметрам вашего отопления, нужно сделать дополнительный расчет. Для этого требуемую мощность умножаем на наш температурный напор и делим на паспортный.
Обратите внимание, что если в паспорте приведены данные для напора в высокотемпературном режиме (напор 60 °С), а у вас современная экономичная структура с тепловым напором в 30 °С, то эффективная мощность рассматриваемой модели относительно вашей системы отопления уменьшается в два раза.
